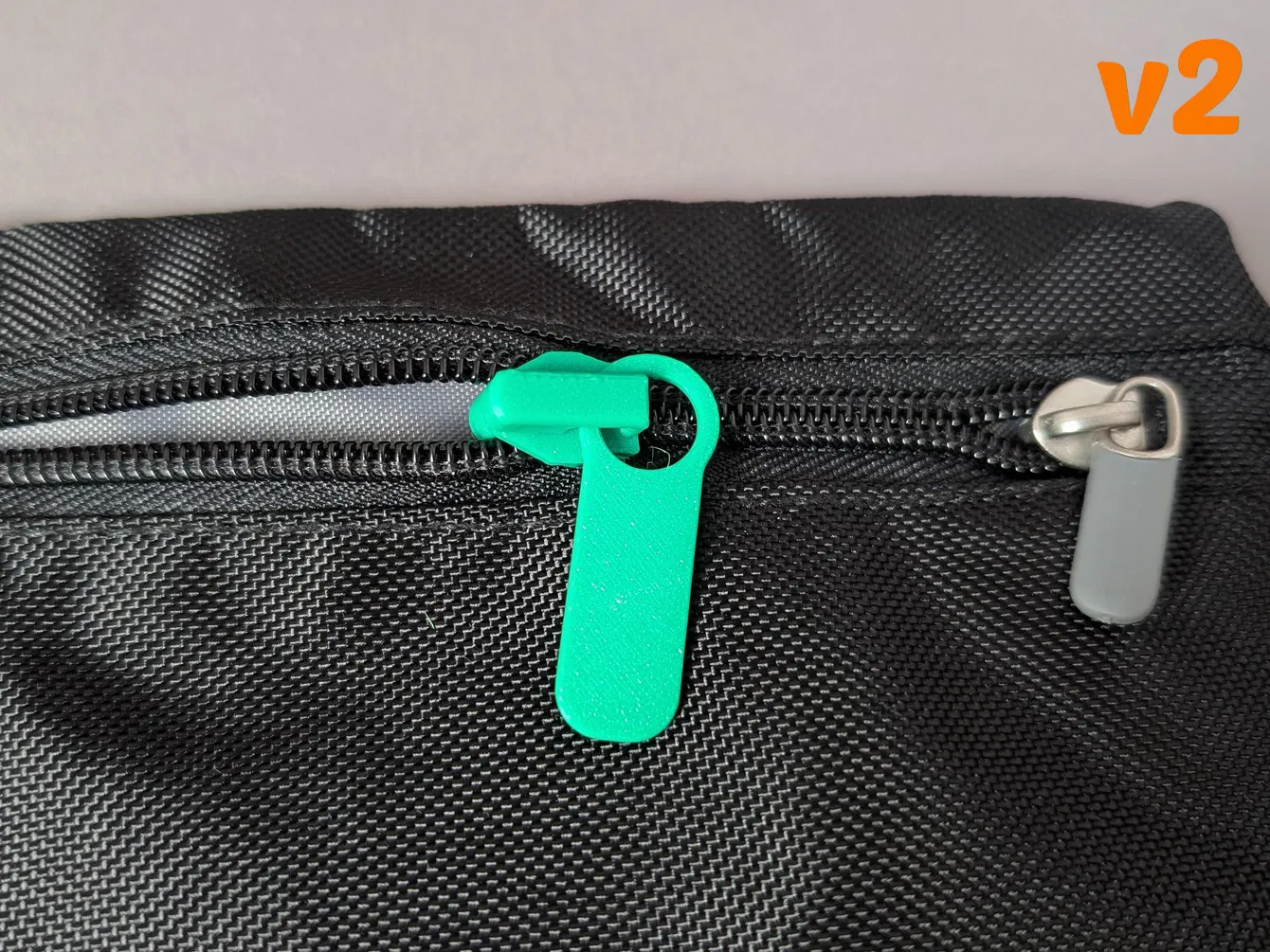

Bộ phận thay thế slider khóa kéo v2 (tiêu chuẩn)

Bộ phận thay thế cho khóa kéo có nẹp hình chữ U tiêu chuẩn, có thể in 3D. Cái slider này có thể gắn vào khóa kéo mà không cần phải tháo chỉ.

Nếu bạn cần loại khóa kéo có nẹp ngược (với hình chữ U ở dưới), hãy xem mẫu (khóa kéo có nẹp ngược thường dùng cho khóa chống nước).

Đây là phiên bản 2 của slider khóa kéo với nhiều cải tiến so với :

• Tăng độ dày của phần trên và phần dưới để tăng độ bền và độ cứng
• Tăng độ dày của các cạnh với 1 lớp tường bổ sung để tăng độ bền và độ cứng
• Tăng độ dày của bộ nối giữa phần trên và phần dưới với 1 lớp tường bổ sung để tăng độ bền
• Một số điều chỉnh về kích thước và khoảng hở khác nhau
• Thêm nhiều kích thước khóa kéo sau khi thử nghiệm vừa vặn nhiều lần
• Thêm bộ phận kéo có lỗ tròn, giúp di chuyển linh hoạt hơn

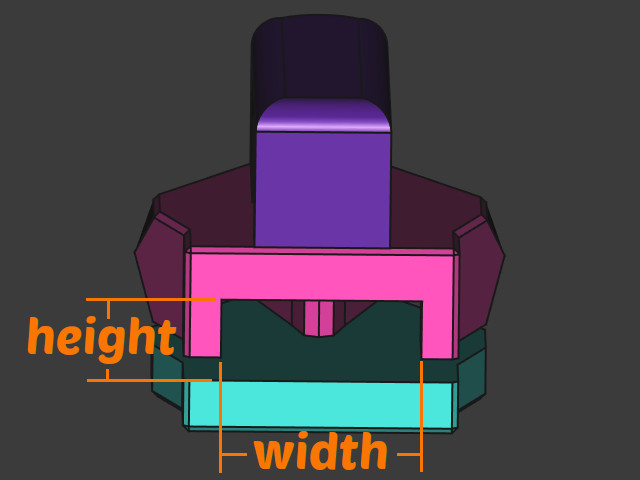

Kích thước Slider thay thế có nhiều kích thước.

Mình thấy những kích thước này phù hợp với các khóa kéo của mình. Nếu không vừa khít với khóa kéo của bạn, bạn có thể thử điều chỉnh tỷ lệ một chút theo hướng X. Sự khác biệt 0.2mm có thể tạo ra ảnh hưởng lớn.

• Chiều rộng 4.20 mm, chiều cao 2.00 mm
• Chiều rộng 5.50 mm, chiều cao 2.20 mm
• Chiều rộng 6.50 mm, chiều cao 2.60 mm
• Chiều rộng 6.80 mm, chiều cao 2.80 mm
• Chiều rộng 7.00 mm, chiều cao 2.80 mm

Hướng dẫn in Đây là những bộ phận rất nhỏ và cần độ khít cao. Bạn cần một máy in đã được tinh chỉnh tốt.

• Có thể in bằng đầu phun 0.4 mm tiêu chuẩn
• In ở độ cao lớp 0.2 mm (mẫu được thiết kế theo bội số của 0.2mm)
• Sử dụng bộ tạo tường Arachne
• Sử dụng 5 lớp trên và 5 lớp dưới (để đảm bảo đặc hoàn toàn)
• In đủ chậm để lớp bám dính tốt. Đây là các bộ phận nhỏ nên thời gian mỗi lớp sẽ ngắn, đặc biệt là các bộ phận cao nhất là các bộ phận nối giữa phần trên và phần dưới. In nhiều cái cùng lúc có thể giúp ích. Cố gắng in chậm nhất có thể, mình đề xuất < 30mm/s. Thời gian lớp tối thiểu cho việc làm mát theo cài đặt filament của bạn có thể sẽ dẫn đến tốc độ 10mm/s. Đảm bảo bạn cũng làm chậm các lớp tường ngoài.
• Sử dụng "Small area flow compensation" hoặc giảm lưu lượng chảy có thể giúp có kết quả tốt hơn nếu bạn không thể ghép các bộ phận lại với nhau.

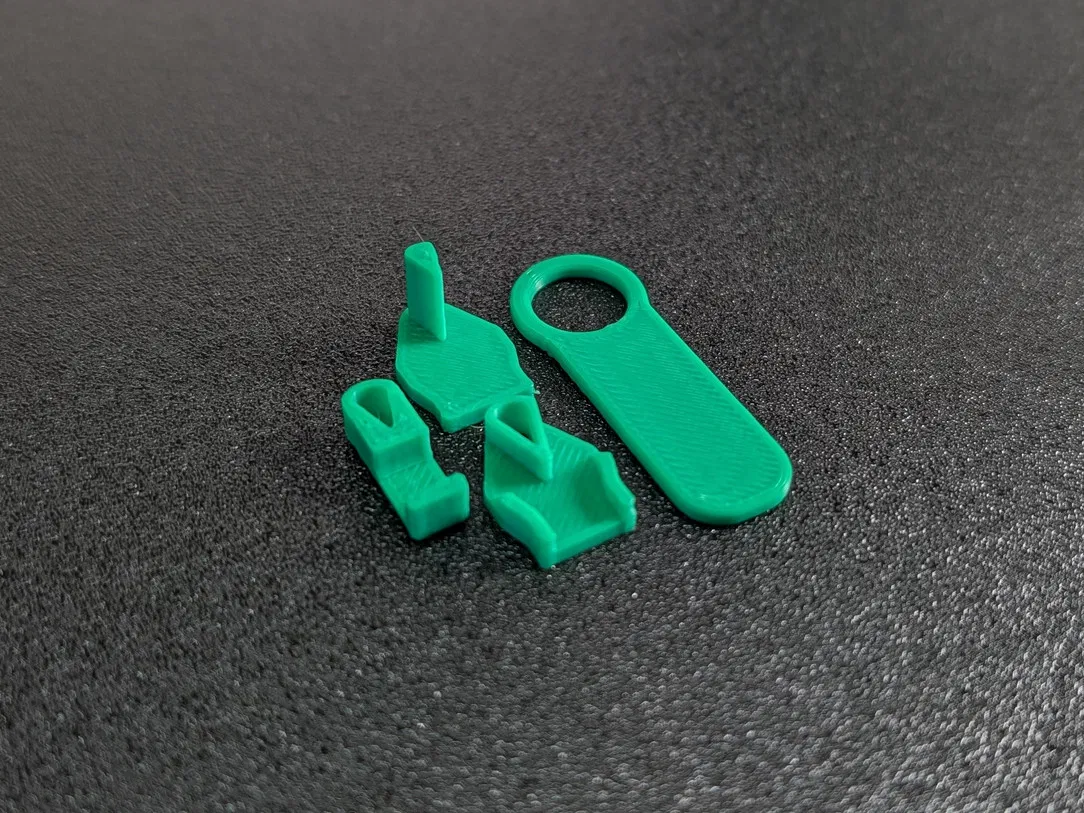

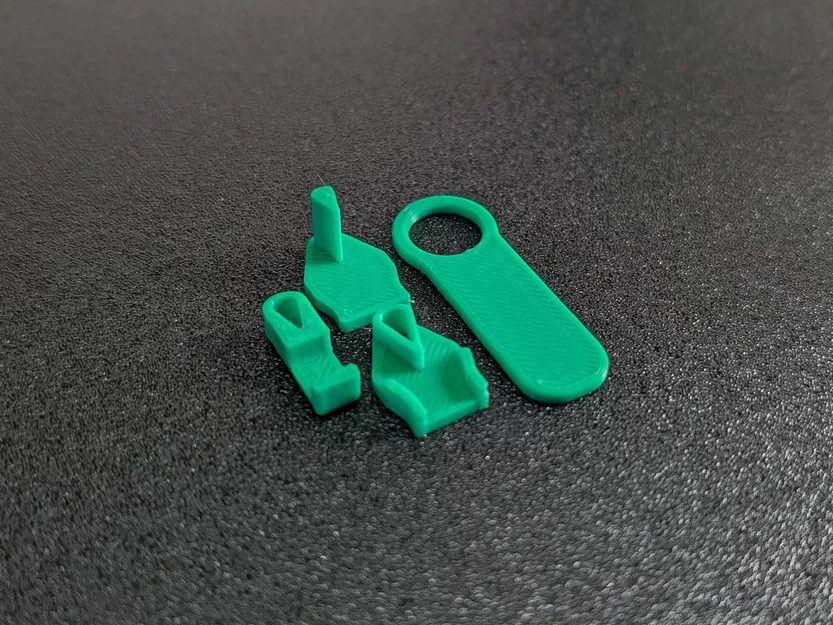

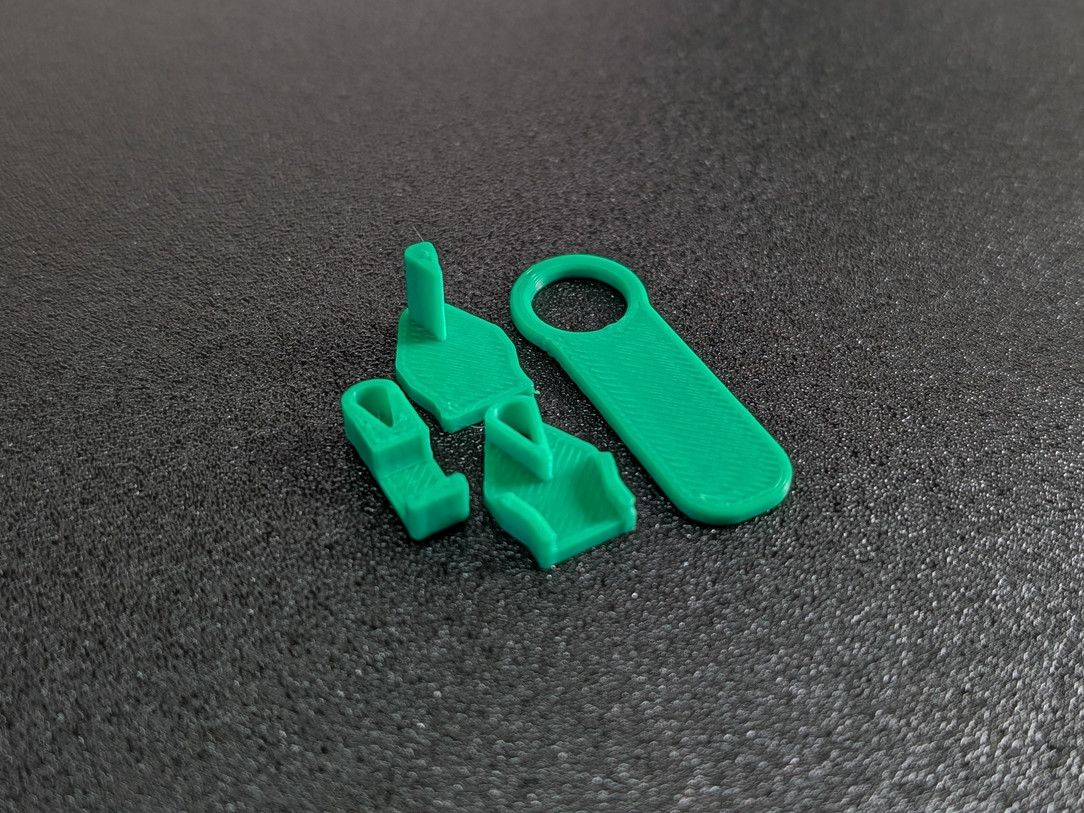

Lắp ráp Đặt phần dưới vào dưới khóa kéo và trượt phần trên vào phần dưới trên khóa kéo và khi giữ chúng lại với nhau, hãy thử kéo khóa kéo. Việc kéo khóa kéo một phần sẽ giúp việc dán cuối cùng dễ dàng hơn.

Nếu thử vừa vặn tốt, hãy thêm một ít keo vào các bộ phận kết nối của phần dưới và phần trên của slider và cả phần tay cầm. Cẩn thận đừng để keo dính vào khóa kéo. Đặt lại phần trên và phần dưới quanh khóa kéo và giữ chúng vào vị trí. Đặt tay cầm khóa kéo lên trên, nhưng đừng quên lắp bộ phận kéo vào trước. Giữ mọi thứ cố định và để keo khô.

Tùy thuộc vào máy in của bạn, phần trên và phần dưới có thể đã đủ khít để bạn không cần dùng keo. Mình vẫn khuyên bạn nên dán tay cầm.

Mẹo: Xịt một ít silicone spray để khóa kéo di chuyển mượt mà hơn.
