Van Chẻ Đôi Ống Thông Gió Y-Splitter 4 Inch

Remix từ Van Chia Đôi Ống Thông Gió Y-Splitter 125mm Tác giả D00M

Tác giả Brodaag

Lượt tải
131
Lượt thích
18
Lượt coi
565

File 3 47,5 MB

  • Y-Splitter4in.stl_1766694517.stlSTL · 46 MB
  • Valve4in.stl_1766694521.stlSTL · 612,6 KB
  • Lever4in.stl_1766694523.stlSTL · 904,7 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

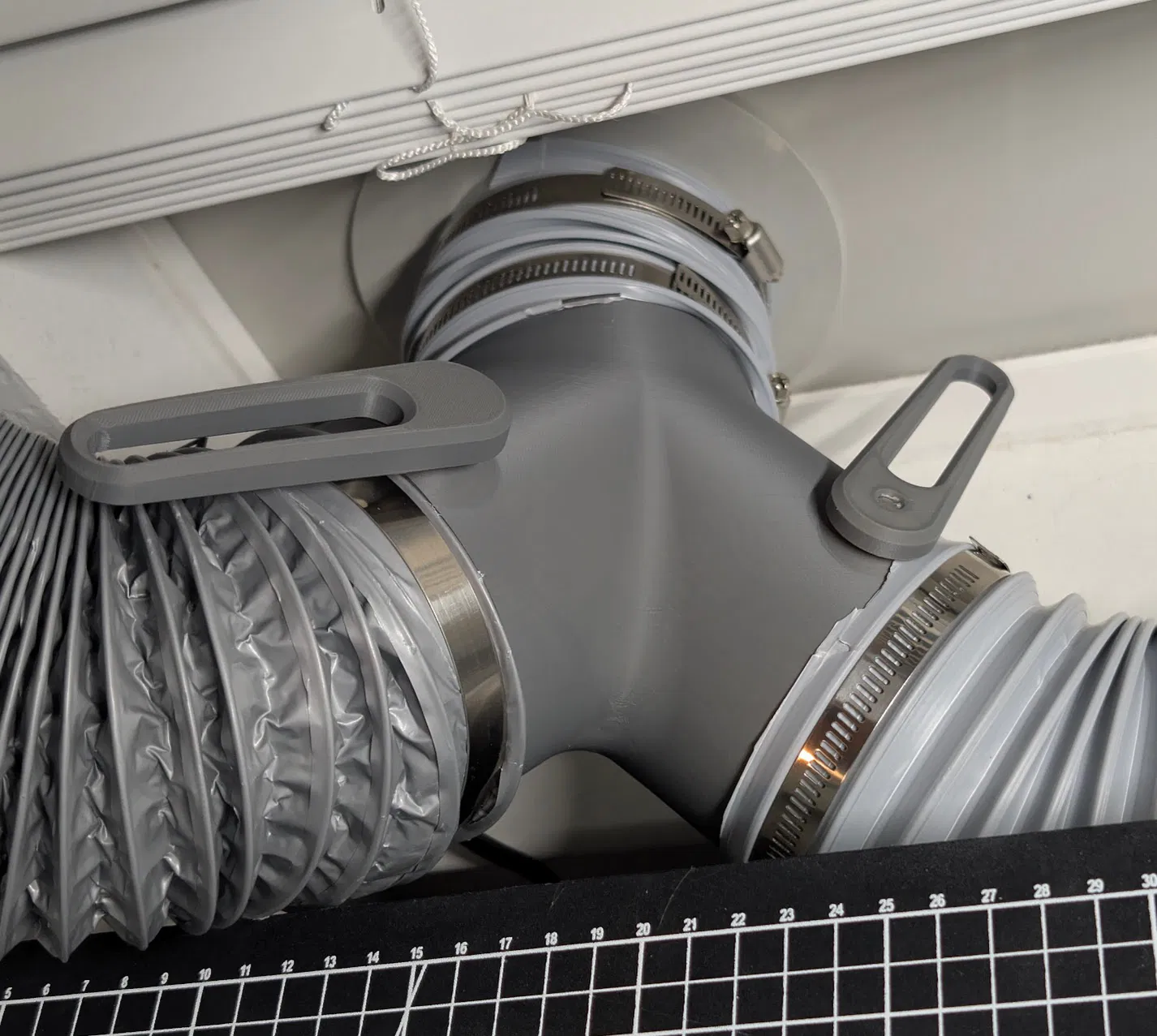

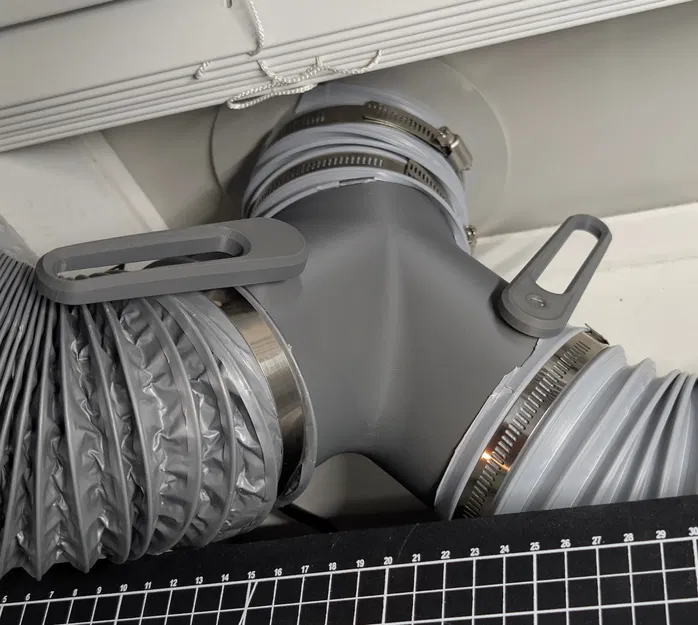

Ống thông gió cho máy Elegoo Centuari Carbon và phòng sơn của tui. Cần một giải pháp để chia quạt 4" inline cho cả hai, nên tui đã sửa lại thiết kế rất hay của @DOOM.

Mỗi đầu vào có van một chiều với cần gạt.

OD: 3.8"/96.4mm

Phụ kiện cần:
Thanh rod 6mm

Hướng dẫn lắp đặt:

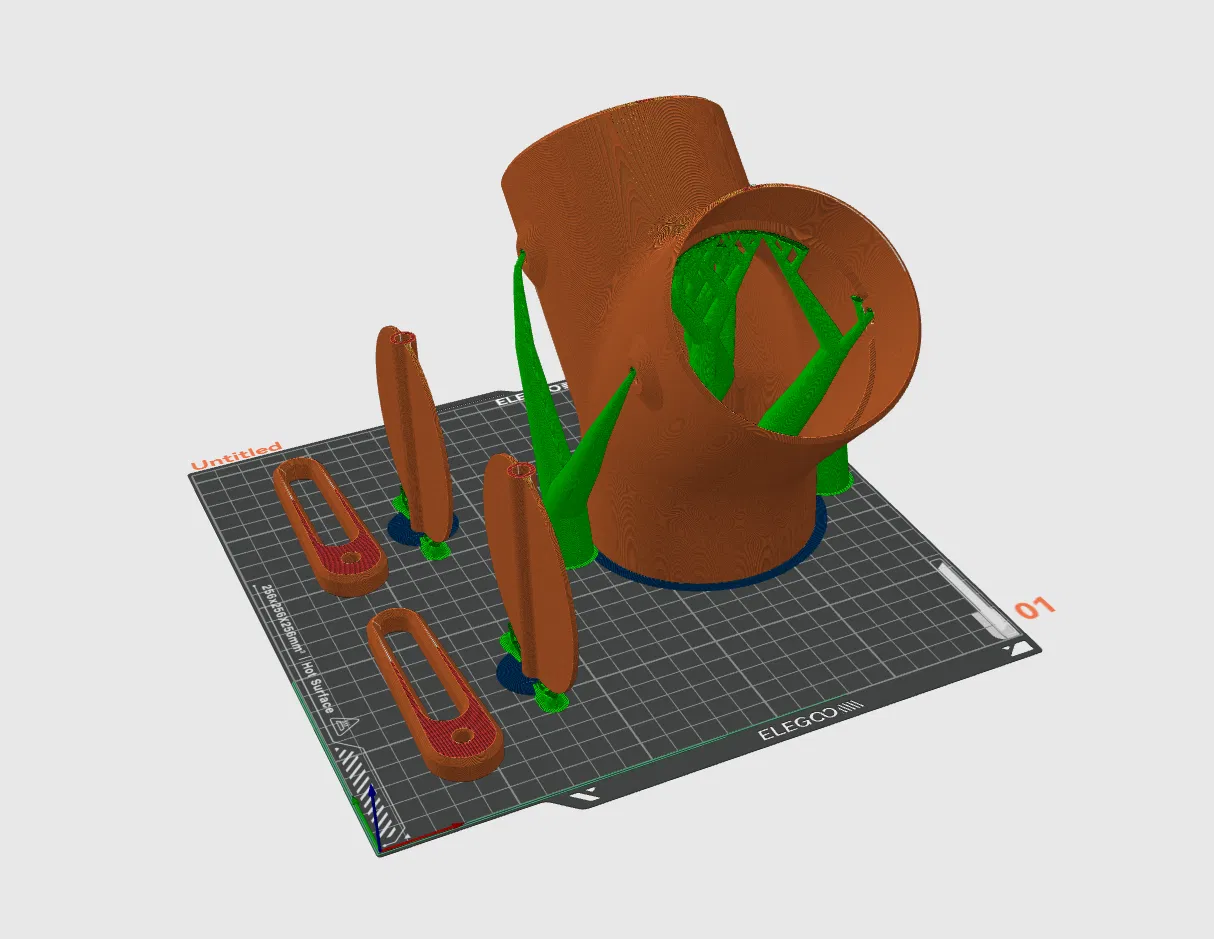

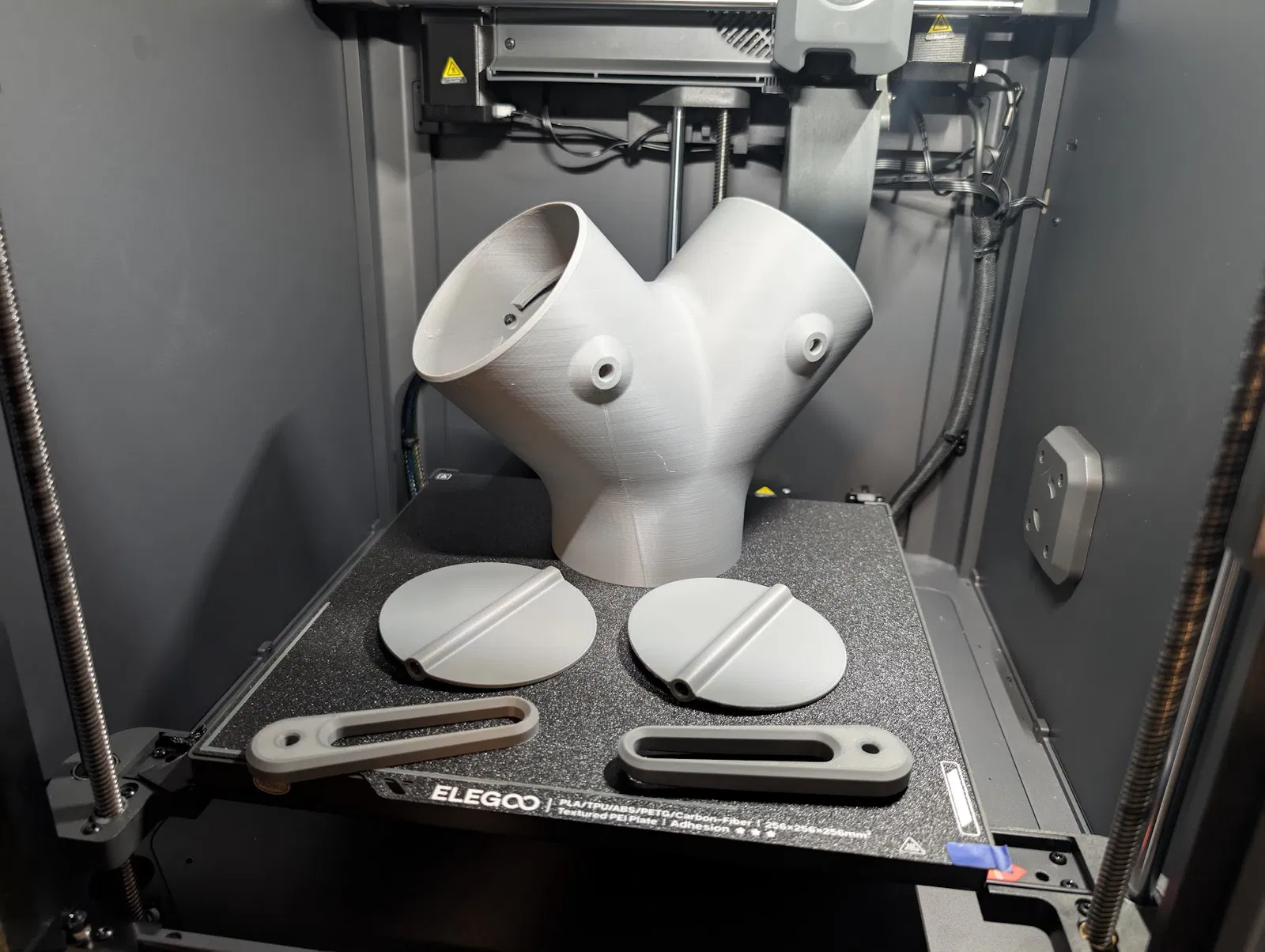

  1. In (tui xài PLA+, 100% line infill và có support, xem hình để biết hướng)
    1. 2 x Cần gạt
    2. 2 x Van
    3. 1 x Bộ chia
  2. Đo và cắt rod vừa đủ để đi qua cả hai lỗ của bộ chia và xuyên qua cần gạt
  3. Kẹp rod vào máy khoan và dùng máy khoan để ép khít bộ phận xuyên qua các lỗ (mình không muốn van tự mở nha)

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
3
Tổng dung lượng
47,5 MB
File lớn nhất
46 MB
