Van Chia Đôi Ống Thông Gió Y-Splitter 125mm
- Lượt tải
- 350
- Lượt thích
- 61
- Lượt coi
- 2.342
- Bản remix
- 1
- Bình luận
- 0
File 3 47,5 MB
- Lever_1766694541.stlSTL · 904,7 KB
- Valve_1766694542.stlSTL · 612,6 KB
- Y-Splitter_1766694543.stlSTL · 46 MB
Tạo biến thể bằng AI
Dựng một phiên bản khác của mẫu này.
Các phiên bản remix 1
Coi hết 1 bản remixThông tin
- Mã mẫu
- #177745
- Danh mục
- DIY
- Ngày đăng
- Giấy phép
- CC BY-NC — Ghi công, phi thương mại
Mô tả

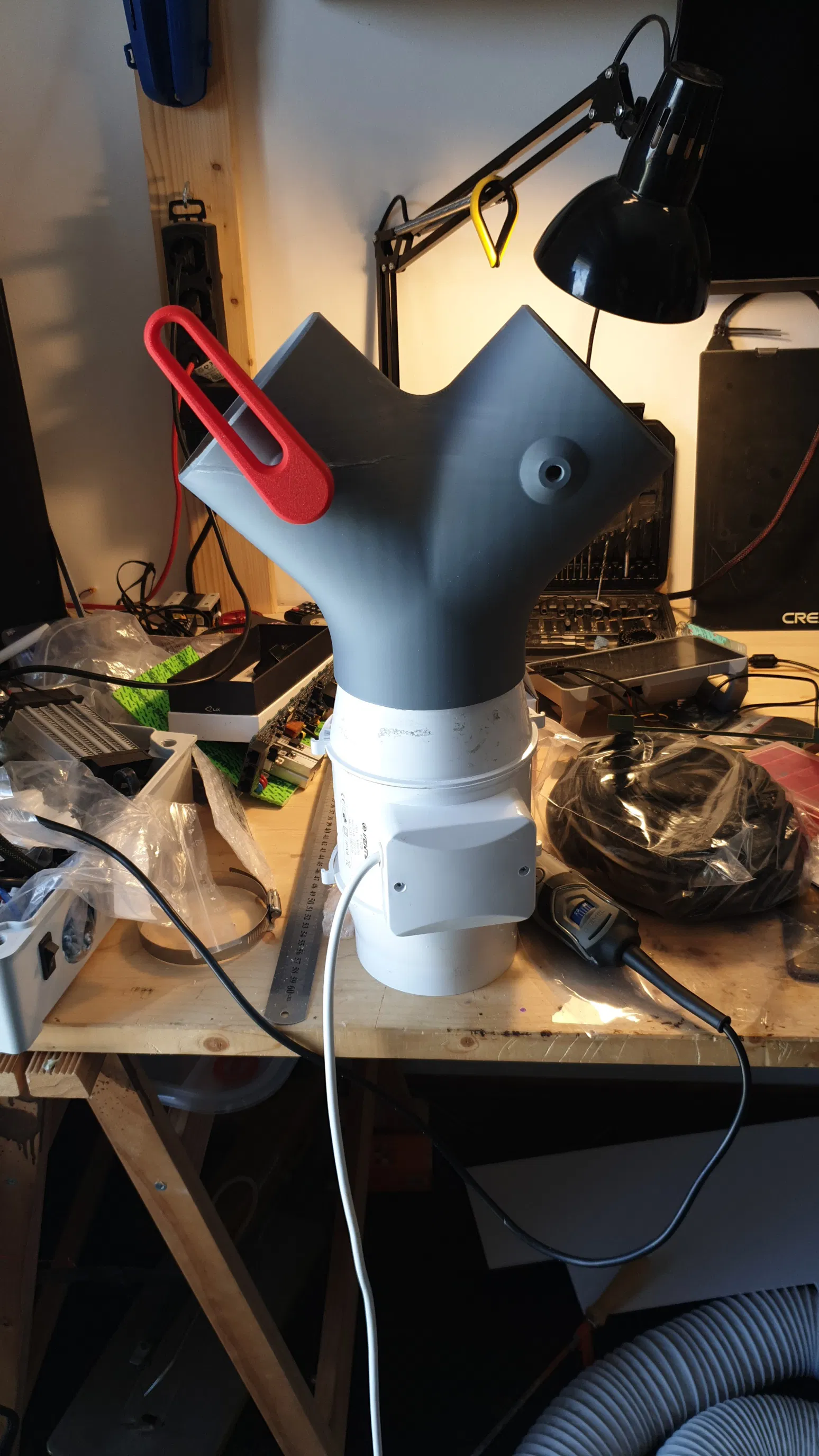

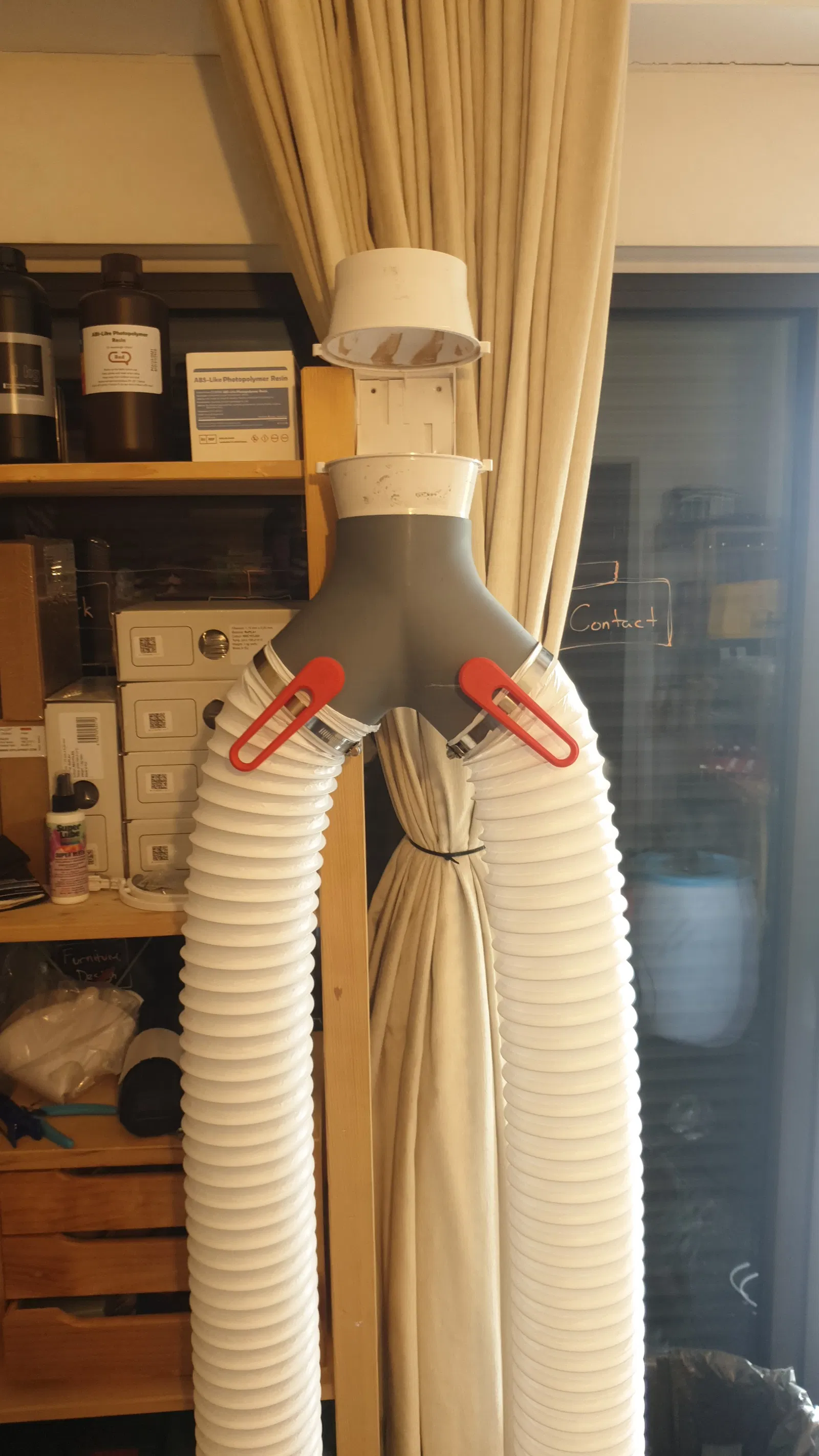

Ống thông gió cho tủ máy in resin và CNC của tui. Cần một giải pháp để chia đường khí cho quạt 125mm gắn trong ống ra cả hai bên, nên tui nghĩ ra cái này.

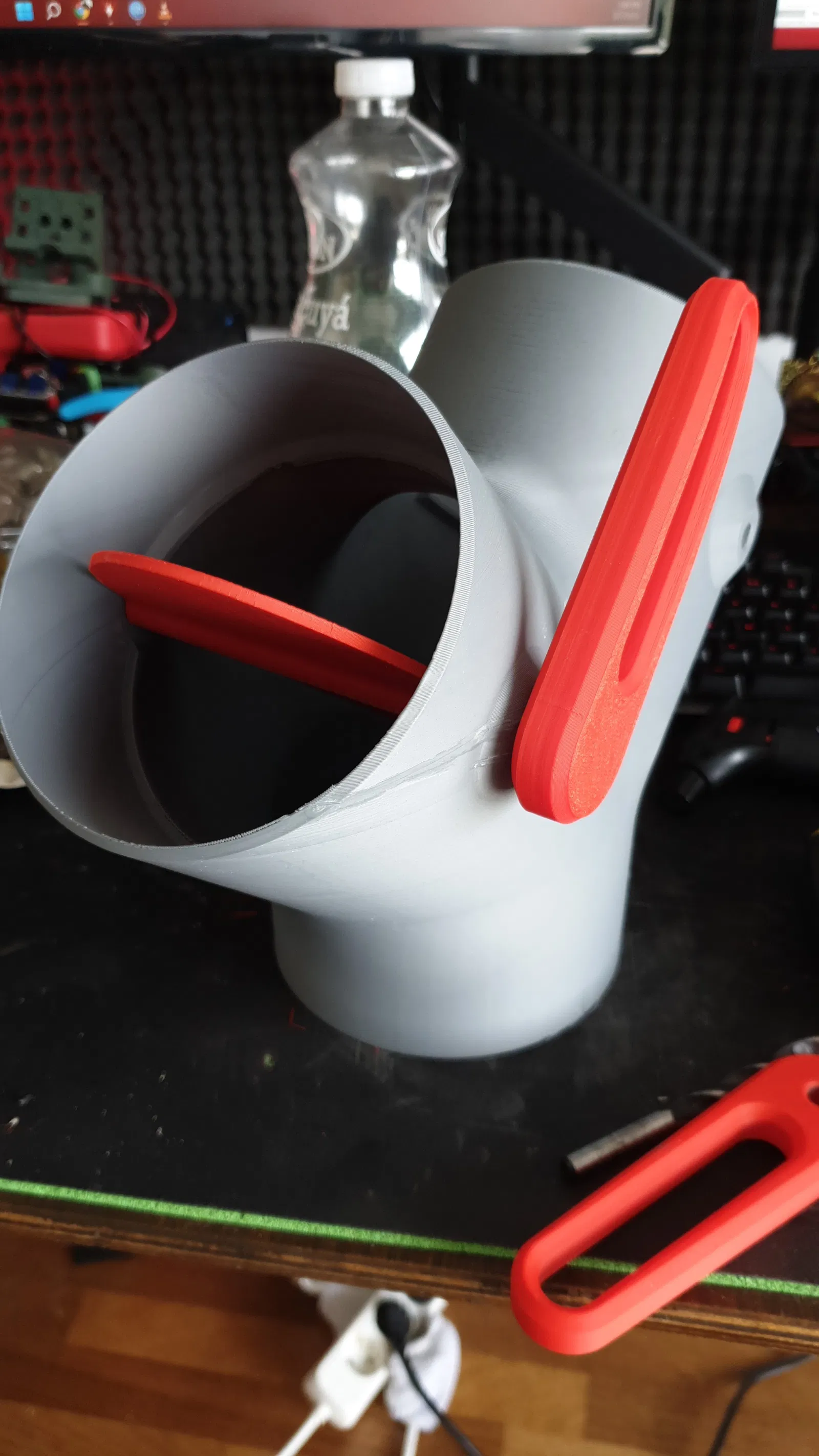

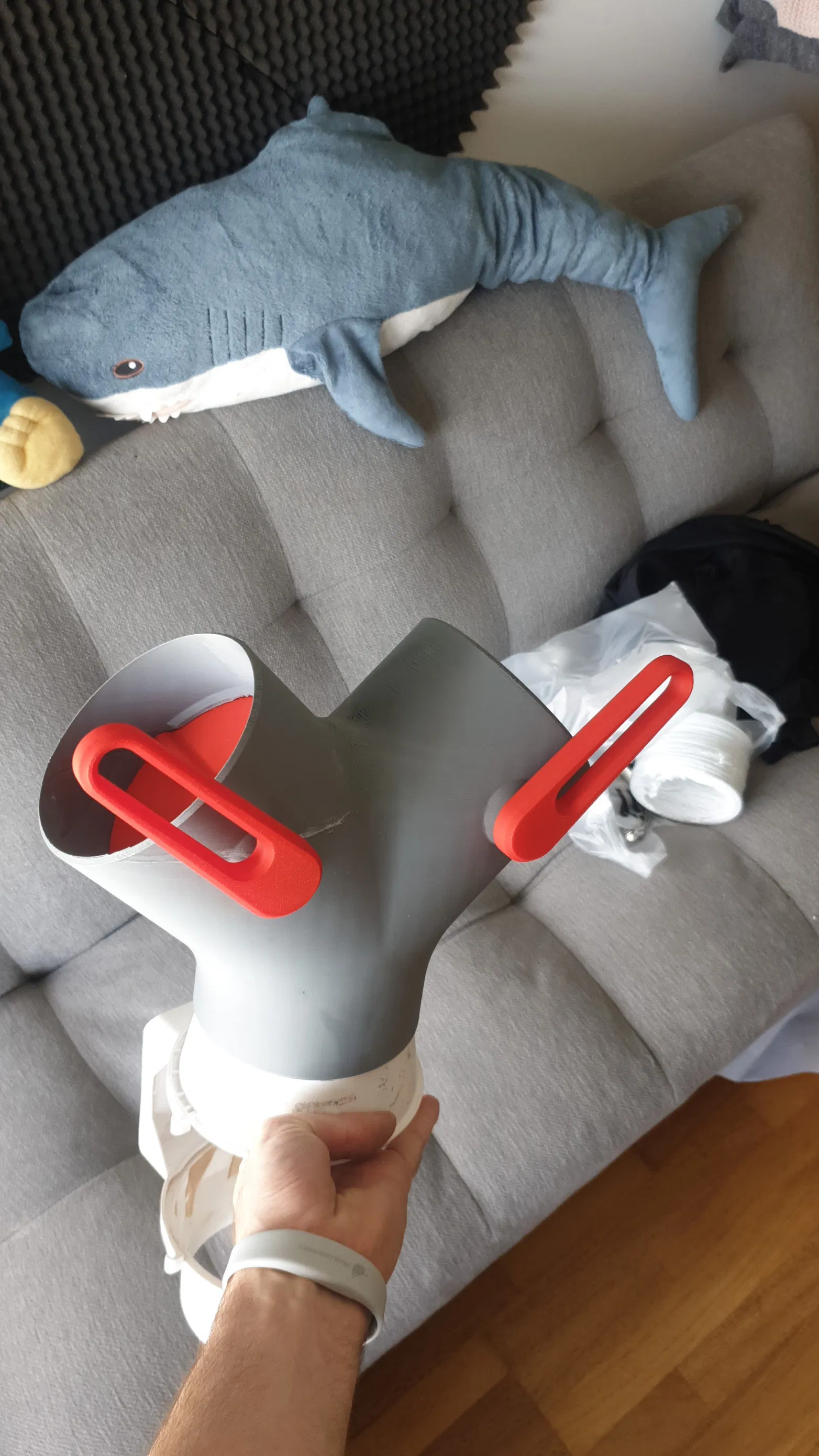

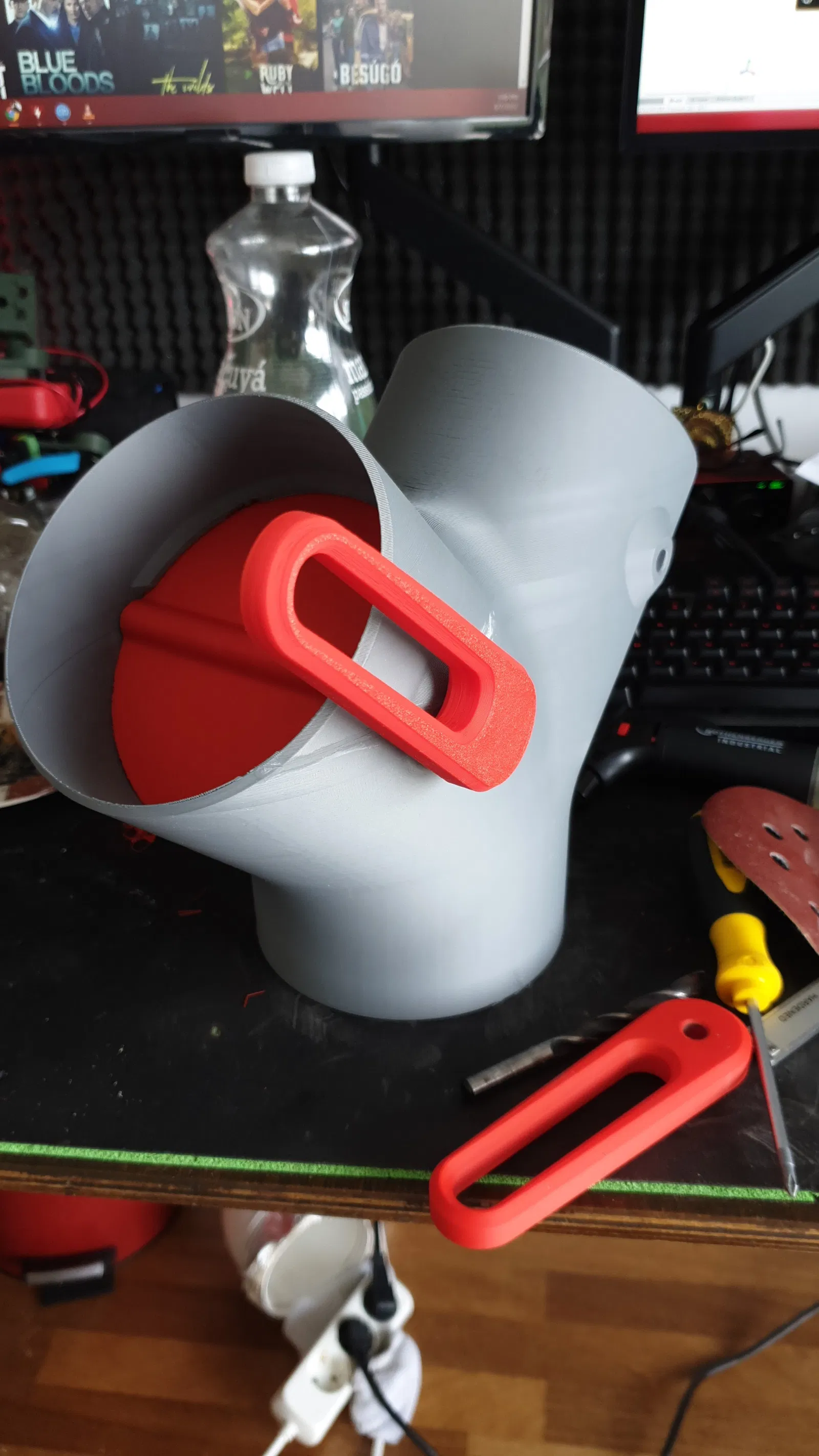

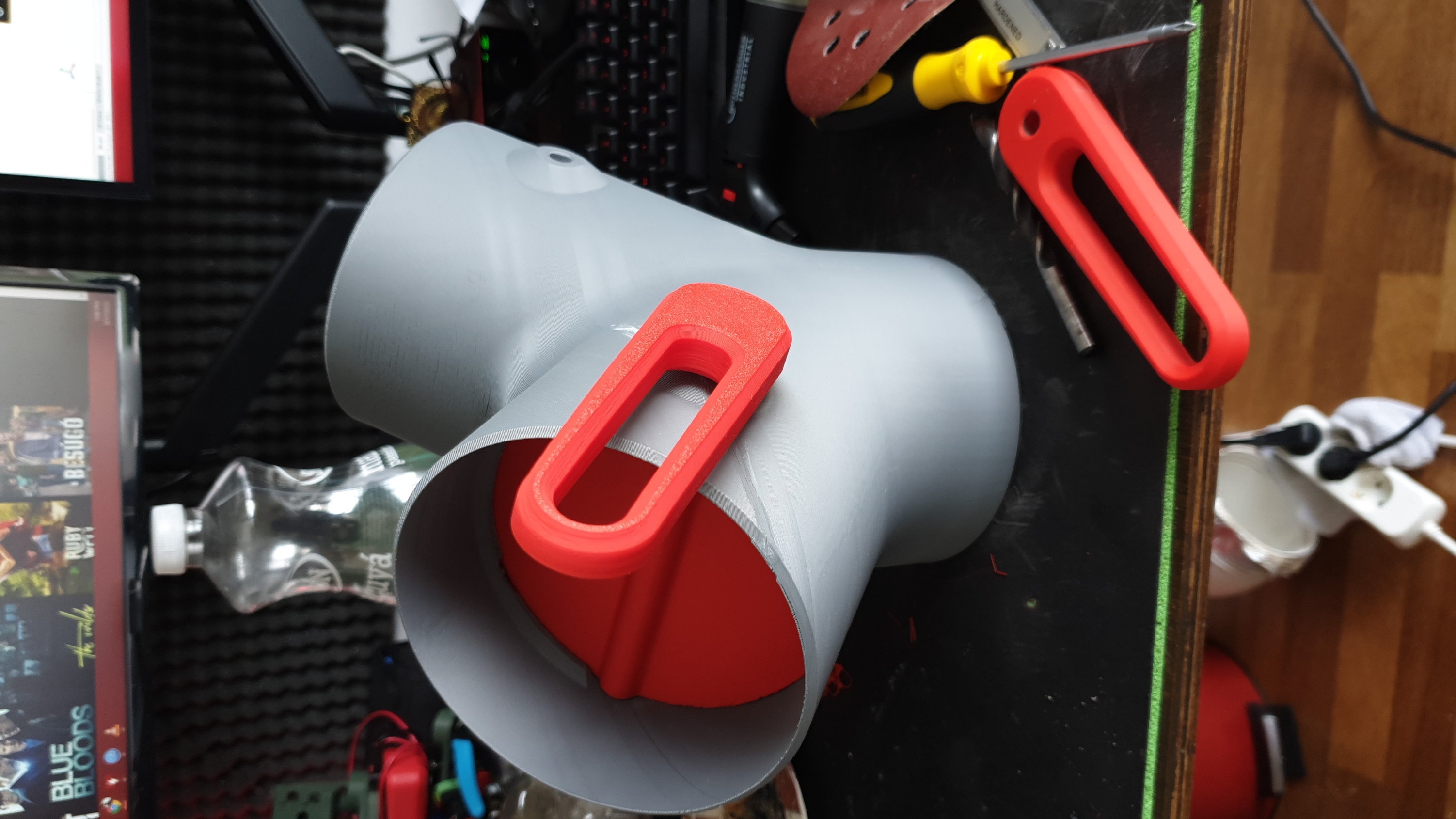

Mỗi ngõ vào có một van một chiều với cần gạt.
OD: 129mm ID: 123mm
Các bộ phận cần:
Thanh tròn 8mm
Hướng dẫn lắp đặt:
- In
- 2 x Cần gạt
- 2 x Van
- 1 x Bộ chia
- Đo và cắt thanh tròn theo kích thước sao cho nó đi qua cả hai lỗ của bộ chia và qua cần gạt
- Kẹp thanh tròn vào máy khoan và dùng máy khoan để ép chặt bộ phận vào các lỗ (chúng ta không muốn van tự mở)
