Kiểm tra sai lệch Vernier

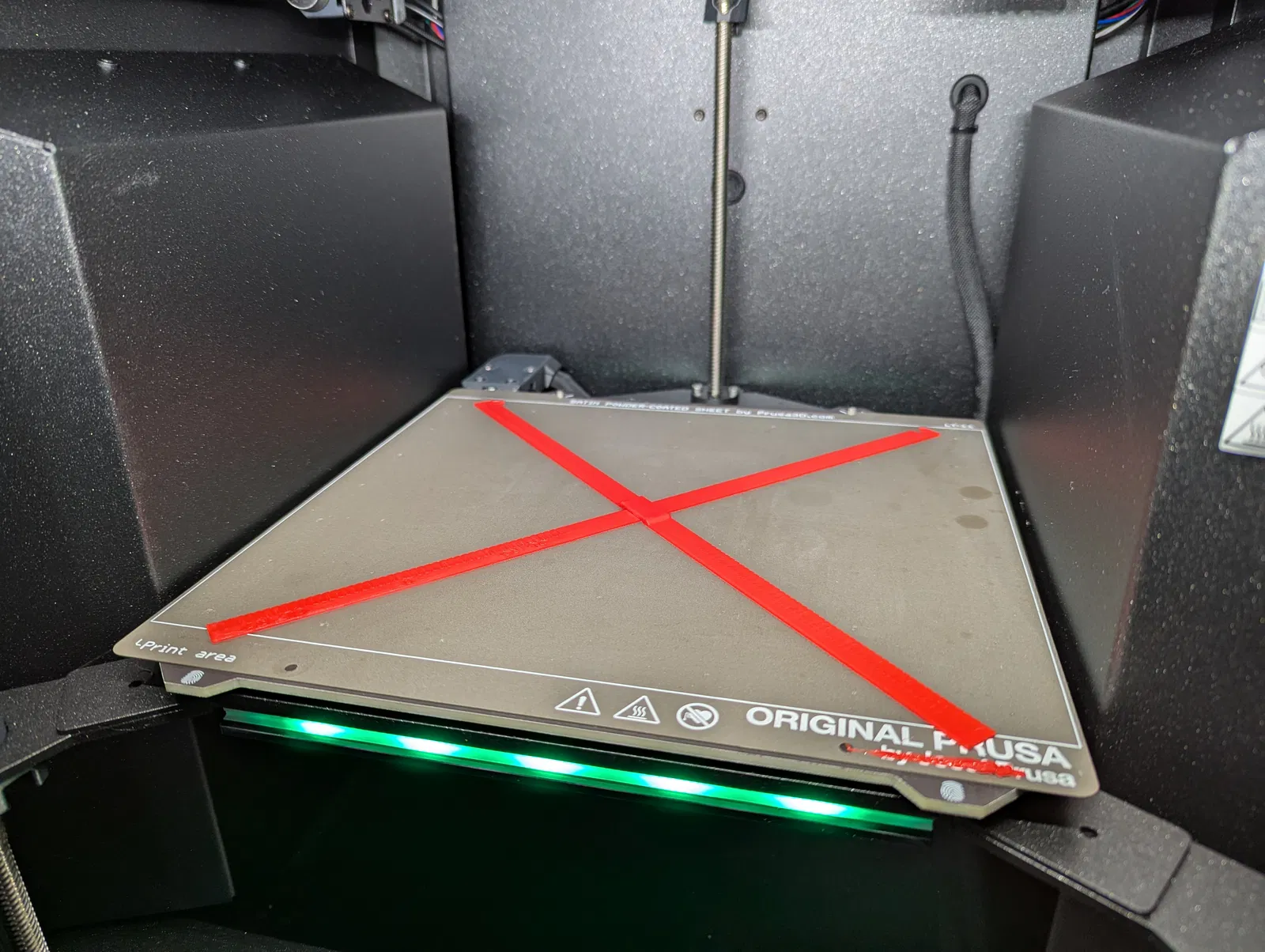

Cái này in ra sẽ cho bạn biết máy in của bạn bị lệch góc bao nhiêu. Nó đo chính xác độ sai lệch lên tới 1mm giữa hai chiều X=Y và X=-Y.

Khi chạy máy in CoreXY, việc siết dây đai đều nhau là rất quan trọng. Ngay cả khi dùng ứng dụng điều chỉnh, sự chênh lệch nhỏ về độ căng dây đai cũng có thể dẫn đến độ lệch nhỏ. Hầu hết các trường hợp này đủ nhỏ để không ảnh hưởng, nhưng nếu bạn in các bộ phận lớn trên nhiều máy in và mong đợi sự ăn khớp chặt chẽ thì nó có thể gây ra vấn đề.

Cài đặt Slicer

Cài đặt slicer cho chế độ 0.20mm STRUCTURAL. Đặt "Print Settings → Infill → Fill angle" thành 0. Vì các bộ phận đã nghiêng 45 độ so với bàn in, chúng ta không muốn lớp điền chạy hết chiều dài.

Cách sử dụng

In bộ phận và để nguội hoàn toàn trước khi lấy ra. Nếu bộ phận bị kéo căng hoặc bị cong, nó có thể ảnh hưởng đến kết quả đo.

Đặt hai bộ phận cạnh nhau, căn chỉnh chúng bằng hình dạng khóa ở đầu bên trái. Cẩn thận không ép hai bộ phận vào nhau theo cách có thể gây ra kết quả đọc sai. Chúng chỉ cần được căn chỉnh ở đầu bên trái.

Bây giờ hãy nhìn vào đầu bên phải. Các vạch số 0 phải thẳng hàng.

Nếu chúng không thẳng hàng, nó sẽ trông giống như thế này

Lưu ý rằng các vạch số 0 không thẳng hàng. Vạch số 0 trên thang đo Vernier (thang đo có tất cả các số) nằm ở bên trái vạch số 0 đơn lẻ. Đây là kết quả âm như được ghi bởi ký hiệu - ở cuối thang đo Vernier. Tìm các vạch tick đang thẳng hàng. Trong trường hợp này, đó là vạch tick được đánh dấu 6. Điều đó có nghĩa là kết quả đọc này là -0.6mm.

Hiệu chỉnh độ lệch

Đây không phải là hướng dẫn đầy đủ về cách căn chỉnh máy in của bạn. Đây là một công cụ để đo độ lệch. Tuy nhiên, đây là hướng dẫn ngắn gọn để bắt đầu.

Hệ thống CoreXY có thể được điều chỉnh độ lệch bằng cách cân bằng độ căng của dây đai. Trong hệ thống CoreXY, giá trị dương có nghĩa là dây đai bên phải quá căng. Giá trị âm có nghĩa là dây đai bên trái quá căng. Đối với hệ thống CoreXY, bạn có thể sử dụng các mũi tên gợi ý trên thang đo. Chúng cho bạn biết nên xoay ốc điều chỉnh độ căng của bạn theo hướng nào. Xoay chúng bằng nhau và ngược chiều để duy trì độ căng của dây đai.

Xem thêm các mẫu chặn cuối có thể điều chỉnh cho và mà tôi đã chia sẻ trên Printables.

Đối với các máy in khác, hãy dành chút thời gian xem bộ phận được cắt lát trên máy in của bạn. Giá trị dương có nghĩa là thang đo Vernier (thang đo có tất cả các số) dài hơn thang đo chính (thang đo có một vạch số 0). Hãy suy nghĩ xem các trục phải dịch chuyển theo hướng nào để xảy ra điều này.

Cách bạn bù độ lệch phụ thuộc rất nhiều vào máy in bạn đang kiểm tra. Bạn có thể bù bằng phần mềm. Marlin có một cài đặt GCode để nhập hệ số lệch. RepRapFirmware có bù trục vuông góc.

Nguồn gốc

Bạn có thể xem và xuất các thang đo có độ dài tùy chỉnh trong Onshape.

Nhật ký thay đổi

Rev2 sửa khoảng cách của các vạch tick thêm trên thang đo. Chúng cách nhau quá xa và không hữu ích cho việc đo lường.

Rev3 giảm chiều rộng của thang đo, loại bỏ các vạch thừa, điều này giúp tăng tốc thời gian in đáng kể. Thêm các mũi tên gợi ý để điều chỉnh dây đai CoreXY.
