Vít và Ec-măng M10 (In 3D, Ren ISO Metric)

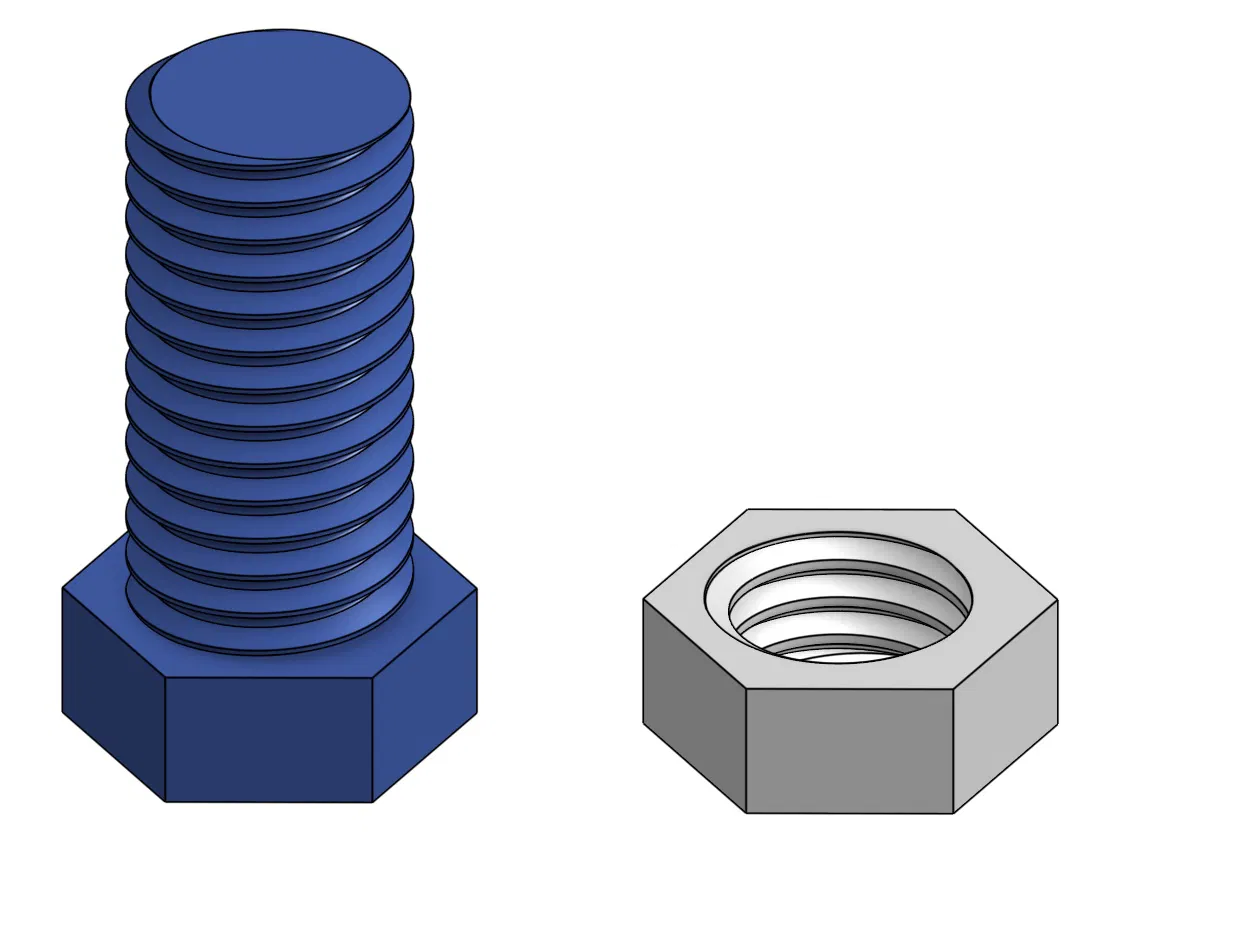

Mô hình này bao gồm một con vít ren ISO M10 × 1.5 và một ec-măng M10 tương ứng.
Cả hai bộ phận đều được thiết kế để in 3D, và hữu ích cho:

✅ Hiệu chỉnh ren
✅ Nguyên mẫu cơ khí
✅ Mục đích giáo dục
✅ Kiểm tra độ khớp thông thường

Kích thước

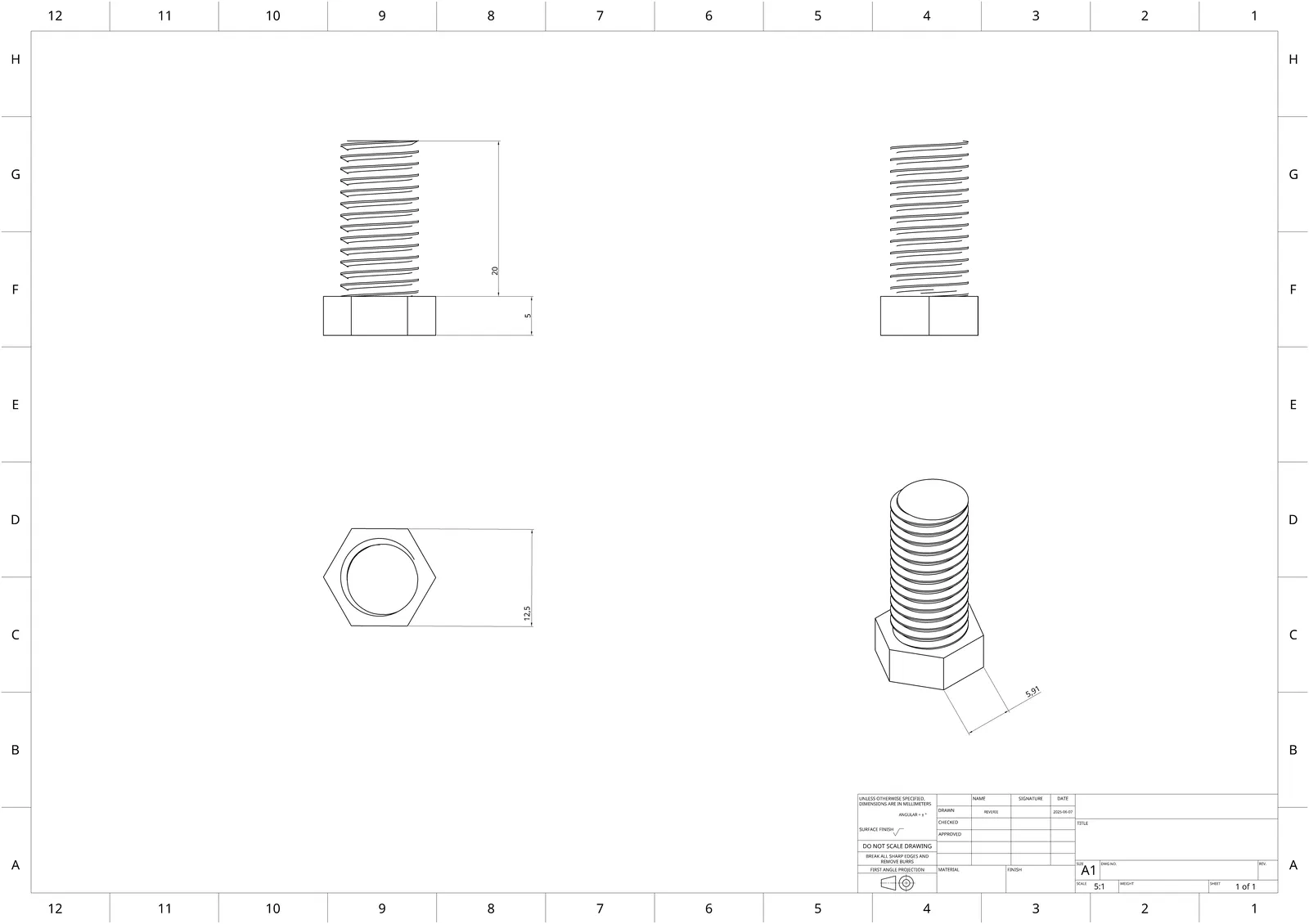

Vít:

• Đường kính ngoài: 10.0 mm
• Bước ren: 1.5 mm (tiêu chuẩn ISO)
• Chiều dài ren: ~25 mm
• Đường kính đầu: thay đổi — tùy thuộc vào thiết kế
• Tổng chiều cao: tùy thuộc vào mô hình của bạn (kiểm tra STL)

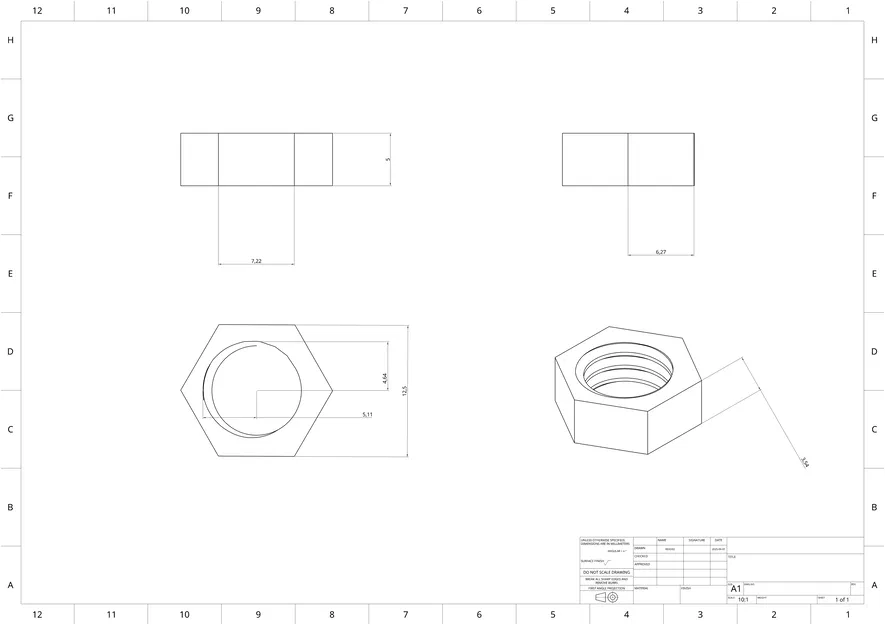

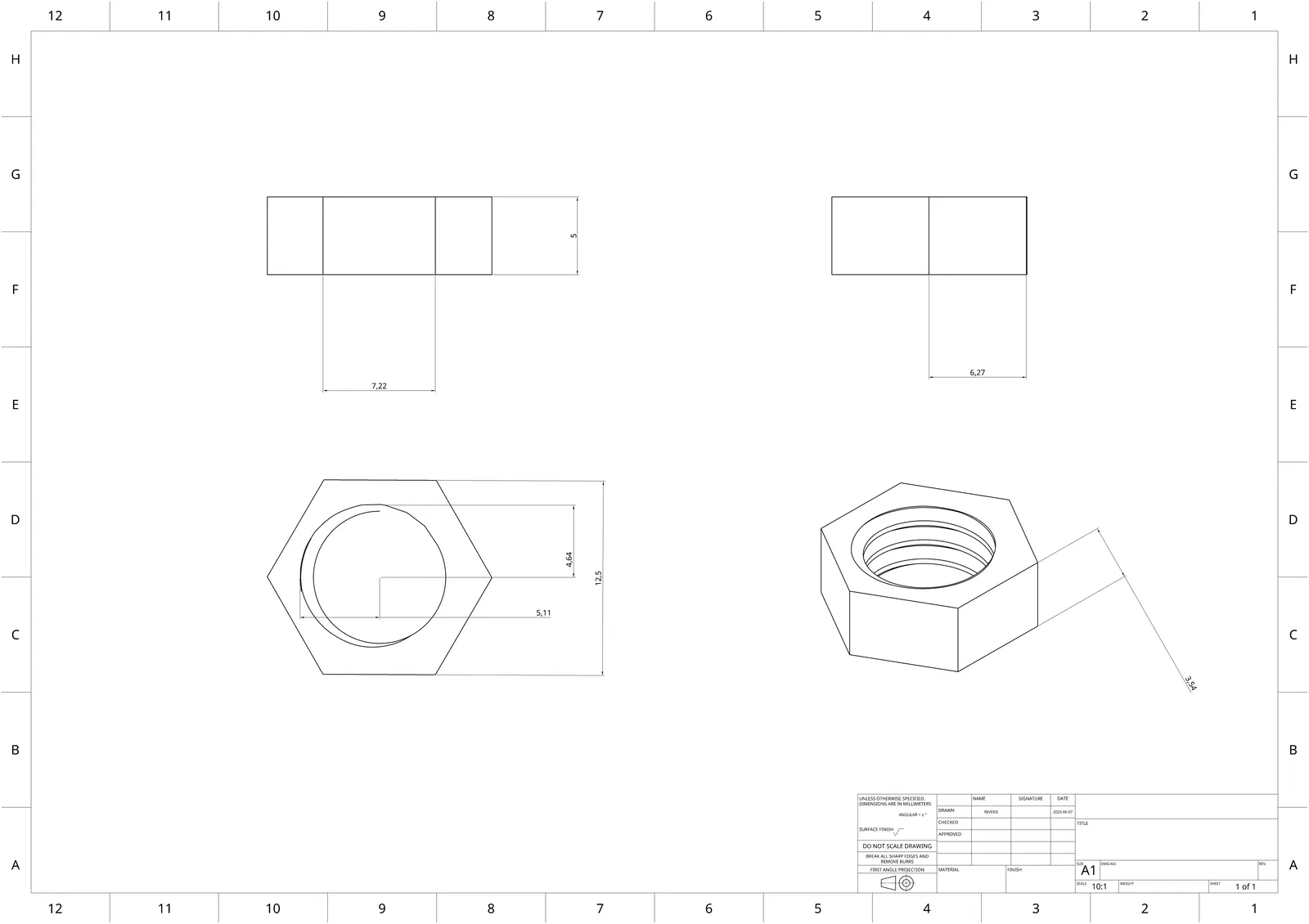

Ec-măng:

• Đường kính ngoài: ~17 mm (thông thường, có thể thay đổi theo mô hình)
• Đường kính trong (lõi ren): 8.5 mm (cho ren M10 × 1.5)
• Chiều cao: có thể tùy chỉnh

Cài đặt In

• Chiều cao lớp: 0.1–0.2 mm
• Lõi (Infill): ≥50%
• Giá đỡ (Supports): Không cần thiết
• Vật liệu khuyên dùng: PETG, ABS, ASA — PLA có thể bị mòn nhanh hơn
• Dung sai (Tolerances): Đảm bảo máy in của bạn được hiệu chuẩn tốt; bạn có thể điều chỉnh kích thước ±1% để có độ khớp tối ưu nếu cần

Ghi chú

Đây là một mô hình thử nghiệm chức năng. Nó không dùng cho các ứng dụng chịu tải cao hoặc cố định vĩnh viễn.
Để có kết quả tốt nhất, hãy sử dụng chiều cao lớp 0.1–0.15 mm để có chi tiết ren mịn.

Con vít và ec-măng M10 được tạo mô hình bằng các thông số ISO tiêu chuẩn — tuy nhiên, do sự khác biệt về xuất STL và dung sai của slicer, hãy luôn kiểm tra độ khớp trước khi sử dụng trong các cụm lắp ráp chức năng.
