Mô hình Tên lửa SpaceX Dragon Lander

Tàu con thoi SpaceX Dragon Lander

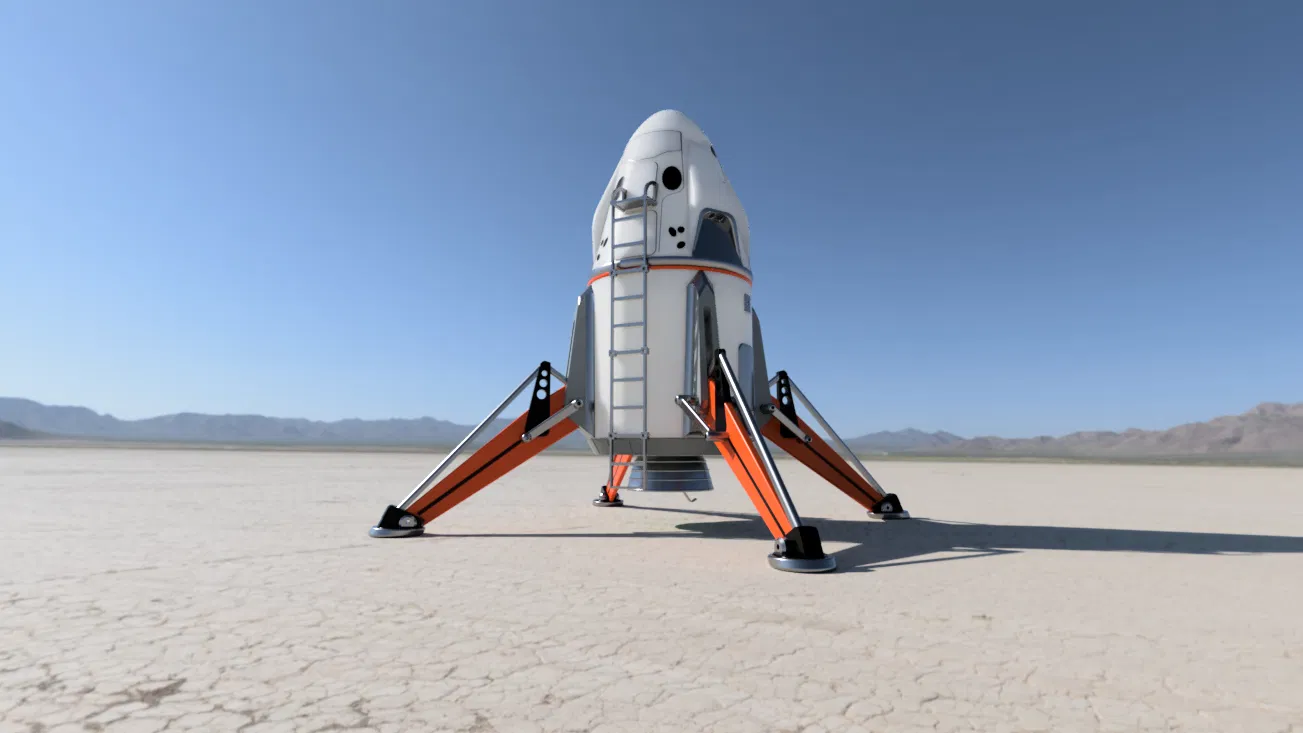

Mô hình lai ghép giữa SpaceX Dragon II và tàu đổ bộ Sao Hỏa kinh điển của Estes.

Tôi thiết kế phần đế tàu đổ bộ dựa trên thiết kế Tàu đổ bộ Sao Hỏa cổ điển của Mech-G trên Thingiverse. Đây là một điểm khởi đầu tuyệt vời.

Video hướng dẫn lắp ráp này sẽ giúp bạn cảm thấy thoải mái khi chế tạo mô hình, các chi tiết được liệt kê sau đây trên trang này sẽ giải đáp mọi thắc mắc của bạn. (chúng ta sẽ xem sao)

CẬP NHẬT:

(Tôi sẽ đăng những cập nhật này gần đầu trang để dễ tìm hơn)

• CHUI CỔ CON TRƯỢT CỔ ĐIỂN

Chui cổ con trượt cổ điển: Một số bạn gặp vấn đề với cơ chế bản lề lạ mắt, vì vậy tôi đã cập nhật nó để hoạt động giống như chui cổ con trượt cổ điển, hoàn chỉnh với một khoang để bạn có thể thêm trọng lượng mũi tàu.

Hai lỗ trên nắp vít cho phép bạn luồn dây sốc qua để gắn vào hệ thống thu hồi.

Tôi dùng kìm mũi nhọn để giữ nắp vít qua các lỗ cho dễ vặn vào.

Bạn cần in nắp mũi tàu có hỗ trợ.

• THANG MỚI

Phiên bản V2 của thang có các khe ở bậc trên, tương tự như những gì tôi đã sử dụng cho tàu đổ bộ Gemini.

Tôi đã xóa thiết kế gốc, vì vậy nếu bạn đã tải xuống gần đây thì bạn sẽ có bản cập nhật này.

Chân lò xo

Đối với chân lò xo, tôi đã sử dụng lò xo kéo dài 7/32 x 1 " - chúng đi kèm trong một bộ sưu tập mà tôi mua từ Amazon - nhưng bạn có thể dùng dây chun. Đây là liên kết đến bộ sưu tập.

Chốt dây tóc

Ở nhiều vị trí, tôi sử dụng dây tóc 'thô' làm chốt hoặc để gia cố trụ (trụ lò xo hoặc giá đỡ). Bạn có thể cần một mũi khoan nhỏ để làm tròn các lỗ cho vừa dây tóc.

Các lỗ cho thanh phóng có thể sử dụng như hiện tại hoặc phù hợp với ống phóng Estes tiêu chuẩn.

Cái thang

Cái thang yêu cầu phần trên và phần dưới của tàu đổ bộ phải được lắp ráp trước khi bạn gắn nó. Nó KHÔNG được dán keo vì sẽ ngăn bạn mở tàu đổ bộ sau này. Nó hơi mỏng manh và có thể không chịu được khi bay, nhưng chúng ta sẽ xem sao.

Tôi có dán keo CA vào các chốt trên thang để giữ chúng, và bạn có thể cần khoan các lỗ chốt ở khớp nối giữa phần trên và phần dưới. Điều này đảm bảo sự thẳng hàng và hoạt động như một khóa cho khoang phi hành đoàn Dragon.

Tệp Rocksim

Tôi đã đính kèm tệp RockSim mà tôi nghĩ là đã thiết lập đúng để mô phỏng con chim lạ này.

Lưu ý: trang web này không cho phép tệp có hậu tố RKT, vì vậy tôi đã đổi tên thành .TXT. Bạn có thể tải bằng cách ép Rocksim đọc hoặc chỉ cần đổi hậu tố trở lại RKT.

Hiện tại tôi có một dù vải 24 " của Estes, tôi dự định làm một tấm chắn bằng len thép và sử dụng dây kevlar cho dây sốc. Sẽ có thêm chi tiết khi tôi thử nghiệm các bộ phận đó.

Ghi chú khi in

• Tôi đã in toàn bộ mô hình bằng PLA với độ cao lớp .2 nhưng giảm xuống .15 cho chui cổ con trượt và bản lề.
• Bản lề cần được uốn cẩn thận để giải phóng điểm xoay.
• In đa màu sẽ mất vài ngày. Việc sử dụng màu đen cho phần Dragon yêu cầu tôi đặt thể tích làm sạch cho màu đen là 500! (và ngay cả như vậy tôi vẫn bị lem)
• Rất ít bộ phận yêu cầu hỗ trợ, nhưng chui cổ con trượt, trụ đỡ và đầu phun sẽ có lợi khi có hỗ trợ.

Chui cổ con trượt có bề mặt phẳng bên trong cần hỗ trợ khi in.

Trụ đỡ chân có các trục nhỏ cần được hỗ trợ.

Đầu phun sẽ cần phần giữa được hỗ trợ khi in.

Vít các loại

Ở một vài vị trí (đầu phun và chui cổ con trượt), tôi dùng ốc vít nhỏ để lắp ráp - M1.7 loại Phillips Pan Head bằng thép mạ niken. Bạn không nhất thiết phải dùng đúng loại ốc này - và nếu muốn, bạn có thể dùng keo dán cho chui cổ con trượt (nhưng không dùng cho đầu phun). Dù sao thì đây là bộ ốc tôi dùng cho việc này!

Đầu phun

Bạn có thể muốn in vài cái hoặc không bay với đầu phun. Tôi không chắc nó có chịu được nhiệt độ khí thải của động cơ không.

Nếu bạn bay với đầu phun, nó phải được lắp vào sau khi động cơ được lắp vào vì nó cũng có tác dụng khóa kẹp động cơ.

Chui cổ con trượt

Nó được mô hình hóa để hoạt động tương tự như Dragon và tôi thích việc không phải gắn nó vào dây thu hồi. Tuy nhiên, điều này chưa được thử nghiệm với bộ phận phóng thực tế, nên chúng ta sẽ xem nó hoạt động tốt như thế nào. Trong tất cả các bài kiểm tra trên mặt đất của tôi bằng cách thổi không khí vào khoang, nó sẽ bật ra và dù sẽ bung ra.

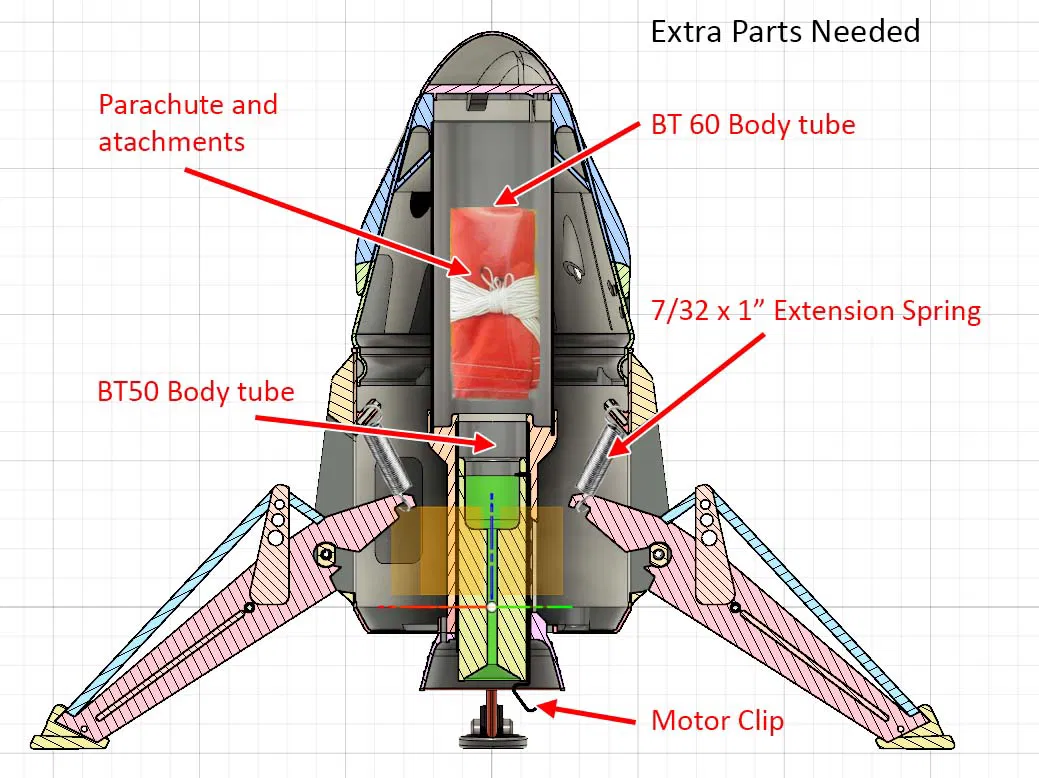

Bộ phận không in cần thiết

• Ống thân BT-60 - dài 106mm
• Ống thân BT-50 - dài 79mm
• Dù nhựa - cỡ 24" là đủ (chưa rõ)
• Móc động cơ Estes tiêu chuẩn
• Ốc vít đầu pan nhỏ
• Ống dẫn phóng

Tùy chọn thêm

Lưu ý: Tôi coi những thứ này là tùy chọn vì có những cách truyền thống hơn để bạn gắn dù vào ống BT-60 bên trong. Đây chỉ là một thiết kế tôi muốn thử.

• Kẹp giấy (tùy chọn)
• Miếng rửa chén thép (tùy chọn)
• Dây Kevlar (tùy chọn)

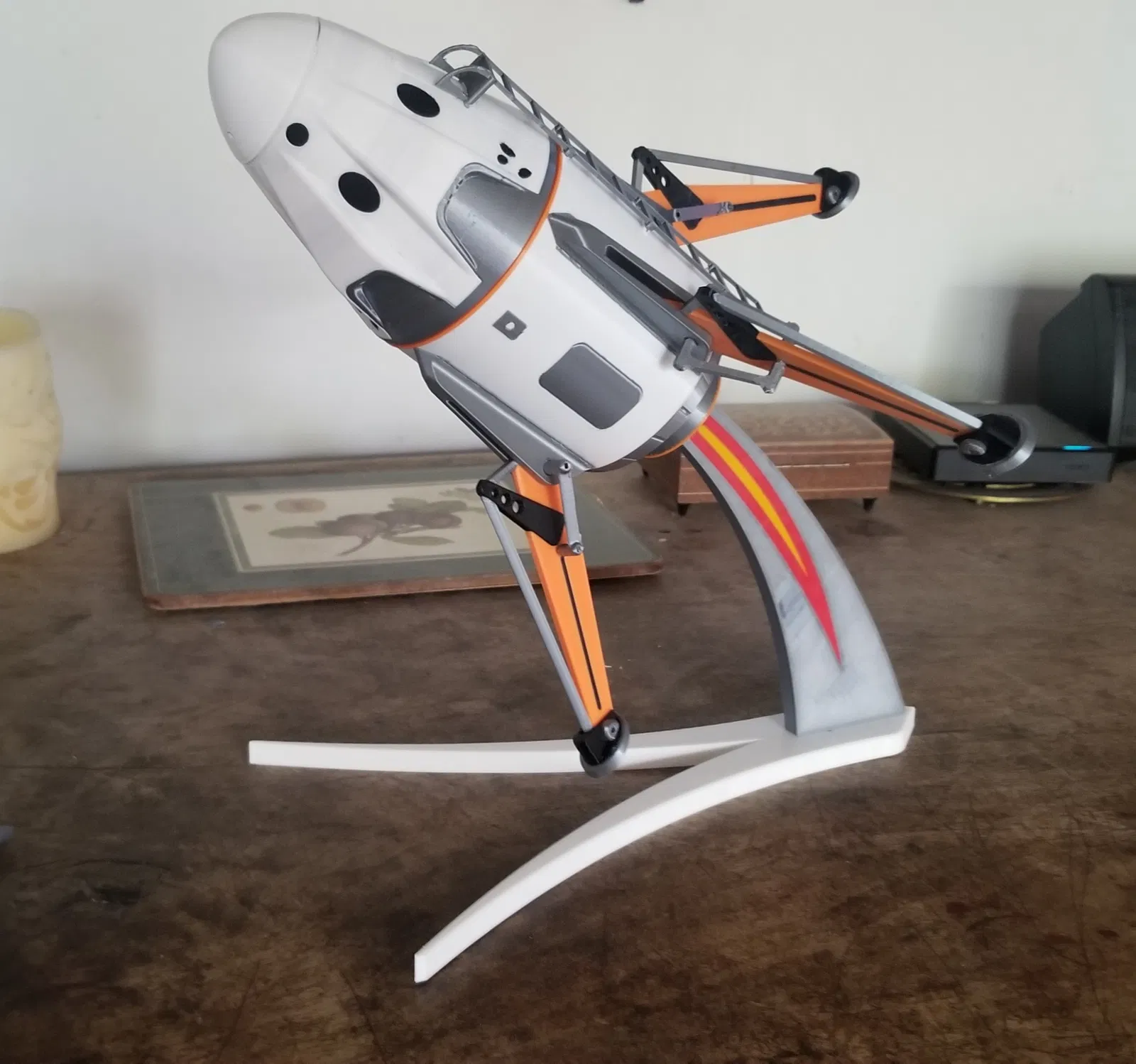

Đệm đế phóng

Có vô số cách để đặt một tên lửa như thế này lên thanh phóng, nhưng vì nó rất đơn giản, tôi đã thiết kế một miếng đệm nhỏ gọn gàng để làm việc đó dễ dàng.

Đặt lên bệ phóng

Vì có một khoảng trống khí giữa các lỗ dẫn hướng trên và dưới, bạn sẽ cần một chút luyện tập để đặt nó lên thanh phóng. Nó có thể gây khó khăn trên các bệ phóng có thanh ở ngang eo hoặc cao hơn. Nếu có thể tháo thanh phóng ra, sẽ dễ dàng hơn để luồn nó qua trước rồi gắn lại vào bệ phóng. Tôi sẽ tìm cách cải thiện điều này.

Mô hình 3D

Đối với những bạn muốn sửa đổi và phát triển thiết kế này - tôi đã bao gồm các tệp xuất Fusion 360 và STEP trong phần files ở đây.

CẦN PHẢN HỒI!

Vì tôi sống ở khu vực dễ cháy ở California, tôi đã không thử bay mô hình này. Nếu bạn chế tạo và bay nó, VUI LÒNG gửi video, hình ảnh và phản hồi!!
