Kiểm Tra Độ Co Ngót Đơn Giản

In những bộ phận có kích thước chính xác hơn bằng cách kiểm tra và bù trừ độ co ngót của vật liệu. Nếu các bản in lớn của bạn không khớp như dự kiến, bài kiểm tra đơn giản này sẽ giúp bạn khắc phục điều đó.

Lấy cảm hứng từ EnXlosure của Voxel3D_Nederland và được giới thiệu trong video YouTube này:

Hướng dẫn

1. Chọn một dải kiểm tra có kích thước lớn nhất mà máy in của bạn có thể lắp vừa. Các bộ phận được dán nhãn với kích thước bàn in dự kiến. Dải sẽ được xoay để chạy chéo trên bàn in. Tỷ lệ phải là 100%.
2. In dải kiểm tra bằng bất kỳ cài đặt thông thường nào của bạn. Điều này bao gồm tỷ lệ điền, số lượng lớp vỏ ngoài, v.v.
3. Tháo bộ phận sau khi nguội hoàn toàn.

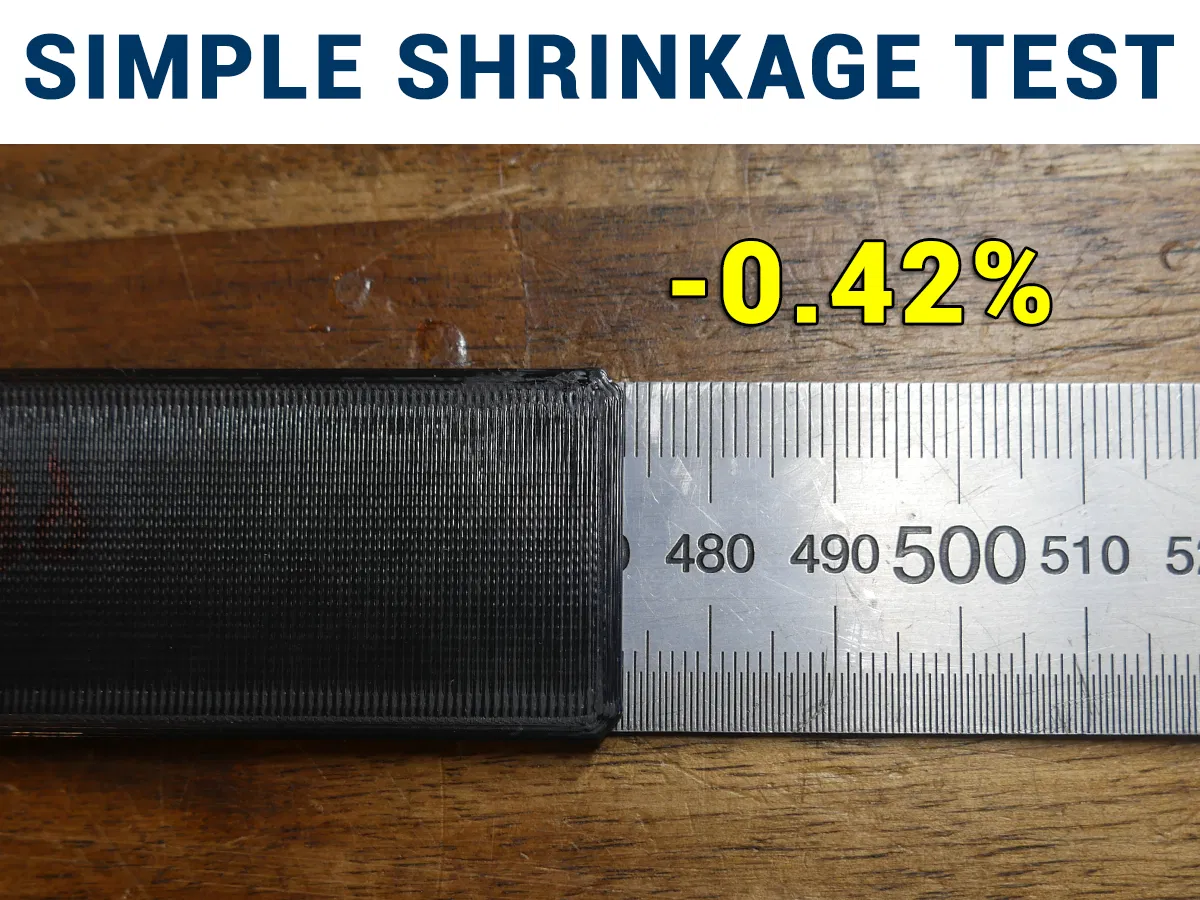

4. Đặt dải lên trên một cái thước, cẩn thận căn chỉnh một cạnh với vạch số không. Đo tổng chiều dài của dải ở phía bên kia.
5. Tính toán độ co ngót của vật liệu của bạn như sau:

Tỷ lệ co ngót % = 100 - (\ [chiều dài đo được] / \ [chiều dài mục tiêu] * 100)

Ví dụ:

Tỷ lệ co ngót % = 100 - (298.75 / 300 * 100)

Tỷ lệ co ngót % = 100 - 99.58

Tỷ lệ co ngót % = 0.42

Bù trừ trong Slicer

Cách đơn giản nhất để bù trừ là thay đổi tỷ lệ các bộ phận lên theo độ co ngót đo được. Ví dụ: thay đổi tỷ lệ một bộ phận thành 100.42% nếu độ co ngót đo được là 0.42%

Để có giải pháp lâu dài hơn, bạn có thể nhập thuộc tính co ngót vật liệu cho mỗi slicer. Ví dụ về độ co ngót 0.42% sẽ được tiếp tục cho các hướng dẫn sau.

PrusaSlicer

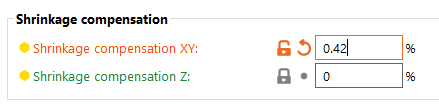

Trong Filament > Advanced, nhập phần trăm co ngót của bạn trong mục Shrinkage compensation:

OrcaSlicer / Bambu Studio

Trong Material Settings > Filament, nhập 100 - phần trăm co ngót trong mục Shrinkage:

Cura

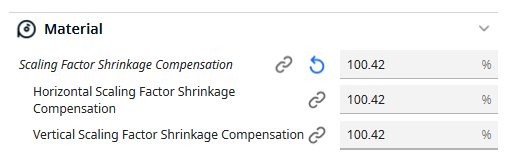

Trong Material, nhập 100 + phần trăm co ngót trong mục Scaling Factor Shrinkage Compensation:

Kiểm tra lại

Với những thay đổi này, hãy in lại dải kiểm tra và đo chiều dài của nó để xác minh rằng bạn hiện có các bộ phận chính xác.

Thay đổi tỷ lệ trục Z?

Tôi chưa kiểm tra độ co ngót theo chiều dọc/trục Z vì bài kiểm tra sẽ dài hơn nhiều, nhưng một mô hình hiệu quả phù hợp có thể là Tháp kiểm tra vân Z của tôi:

Thay đổi tỷ lệ theo trục Z để khớp với chiều cao tối đa mà máy in của bạn có thể xử lý và lặp lại các bước tính toán ở trên.

Bàn in Kích thước Lạ

Chỉ cần thêm một khối lập phương và thay đổi tỷ lệ không đồng đều để nó cao 3mm, rộng 30mm và dài bằng chiều dài bàn in của bạn. Ghi lại chiều dài mục tiêu để tham khảo sau khi in.
