Nâng Cấp Trục Z Kép Cho Ender 3

Nói thiệt là cái vụ chế thêm trục Z thứ hai này, nếu mà không có bộ kit mua sẵn thì cũng không có lời lãi gì đâu, trừ khi anh em nhà mình có sẵn một cái trục Z dài 350mm, motor bước, khớp nối, đai ốc đồng và mấy con ốc vít metric khác để làm.

Tuy nhiên, mẫu này có cái hay là nó sửa được một cái lỗi cố hữu trong thiết kế ban đầu của Creality.

Tôi có thử dùng cái mẫu "Ender 3 V2 Dual Z-Axis Upgrade" của ông Egco trên mấy con Ender 3 Pro tôi đang sửa, mà nó gắn vô không có khớp lắm.

Mấy cái lỗ để gắn đai ốc đồng nó bị xa cái thanh nhôm dọc 5mm, còn bị lệch qua trái 4mm ở bên phải, thành ra cái trục Z nó không có song song. Trước đó tôi có sửa lại cái mẫu "Ender 3 / Pro / V2 Z axis motor mount" của ông mknet mà ông Egco có link á, để gắn được cho bên phải máy, nên tôi cũng up luôn cái file đã sửa đó lên.

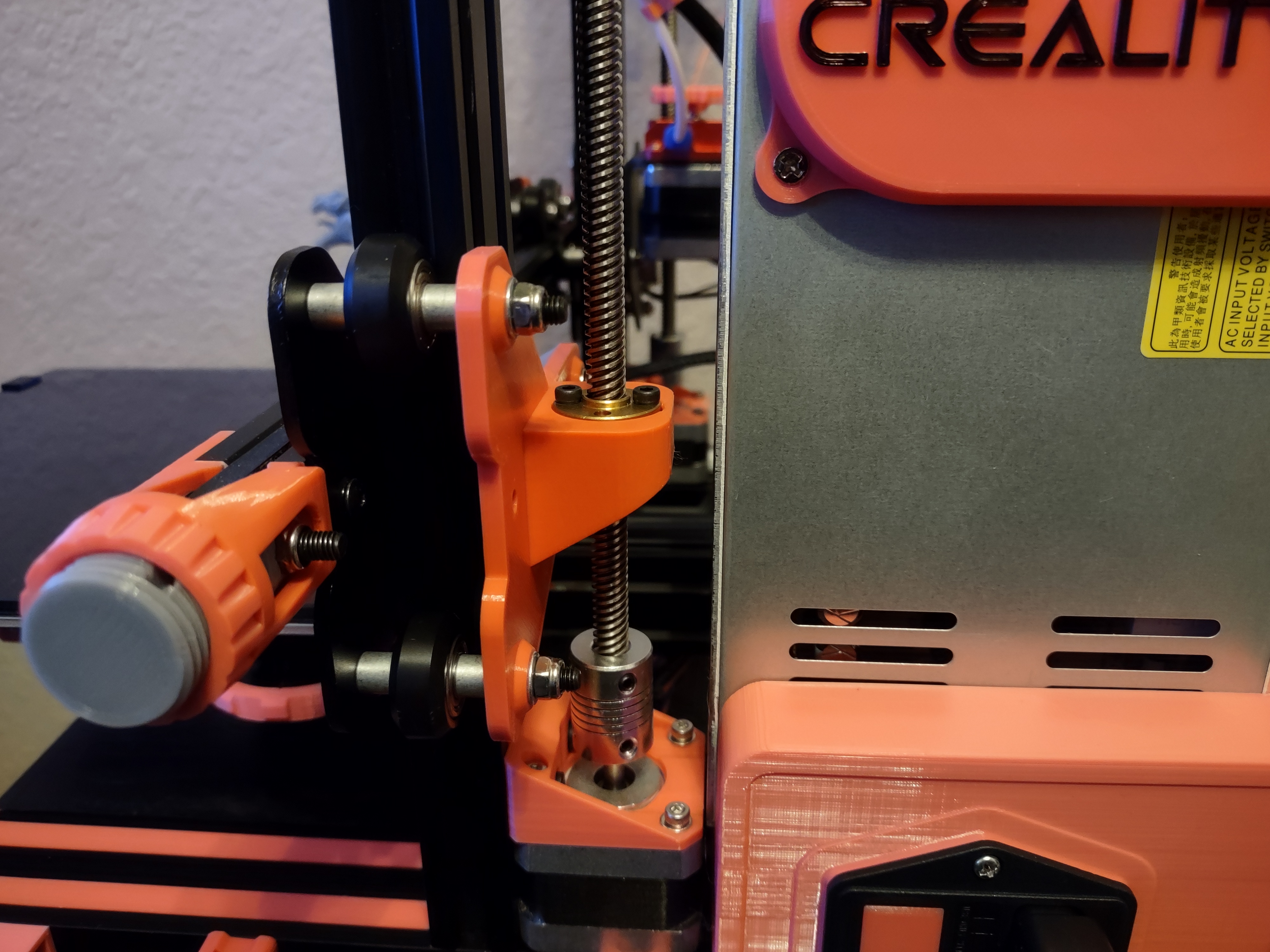

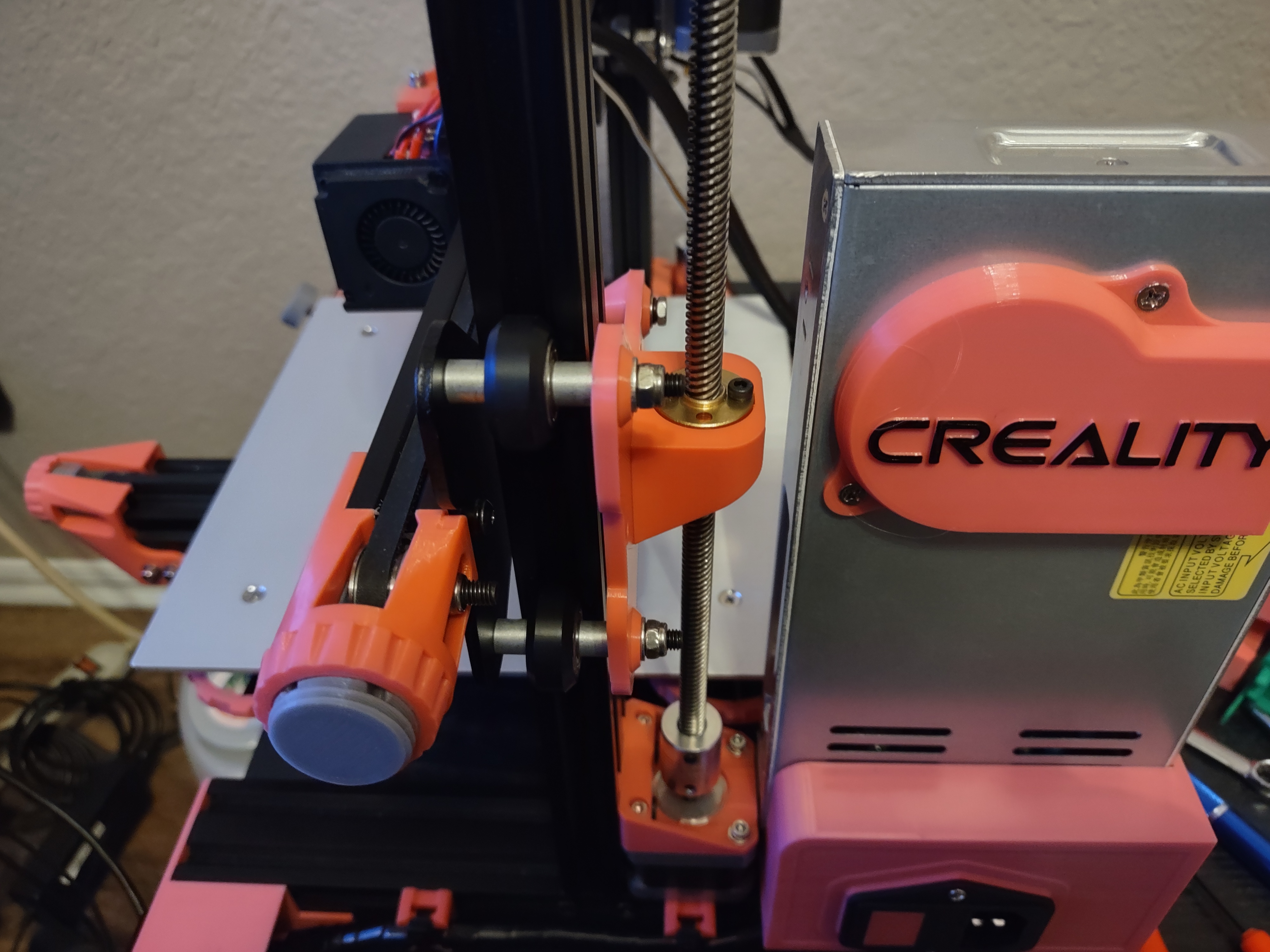

Điểm tôi thích nhất ở thiết kế của ông Egco là ổng gắn vô cái thanh nhôm X bằng con ốc dài và cái miếng đệm, còn cái đai ốc xoay với trục bên phải thì chỉ gắn vô cái tấm ở bên trong thôi. Tôi cũng không rõ tại sao mấy cái kit Dual Z của Creality không làm vậy, cũng không hiểu sao Creality lại bê nguyên cái lỗi thiết kế đó qua cho bên trái máy.

Bên trái có thể sửa được bằng cách thay con ốc trục dài kia bằng con ốc ngắn hơn và bỏ cái cục đệm ra.

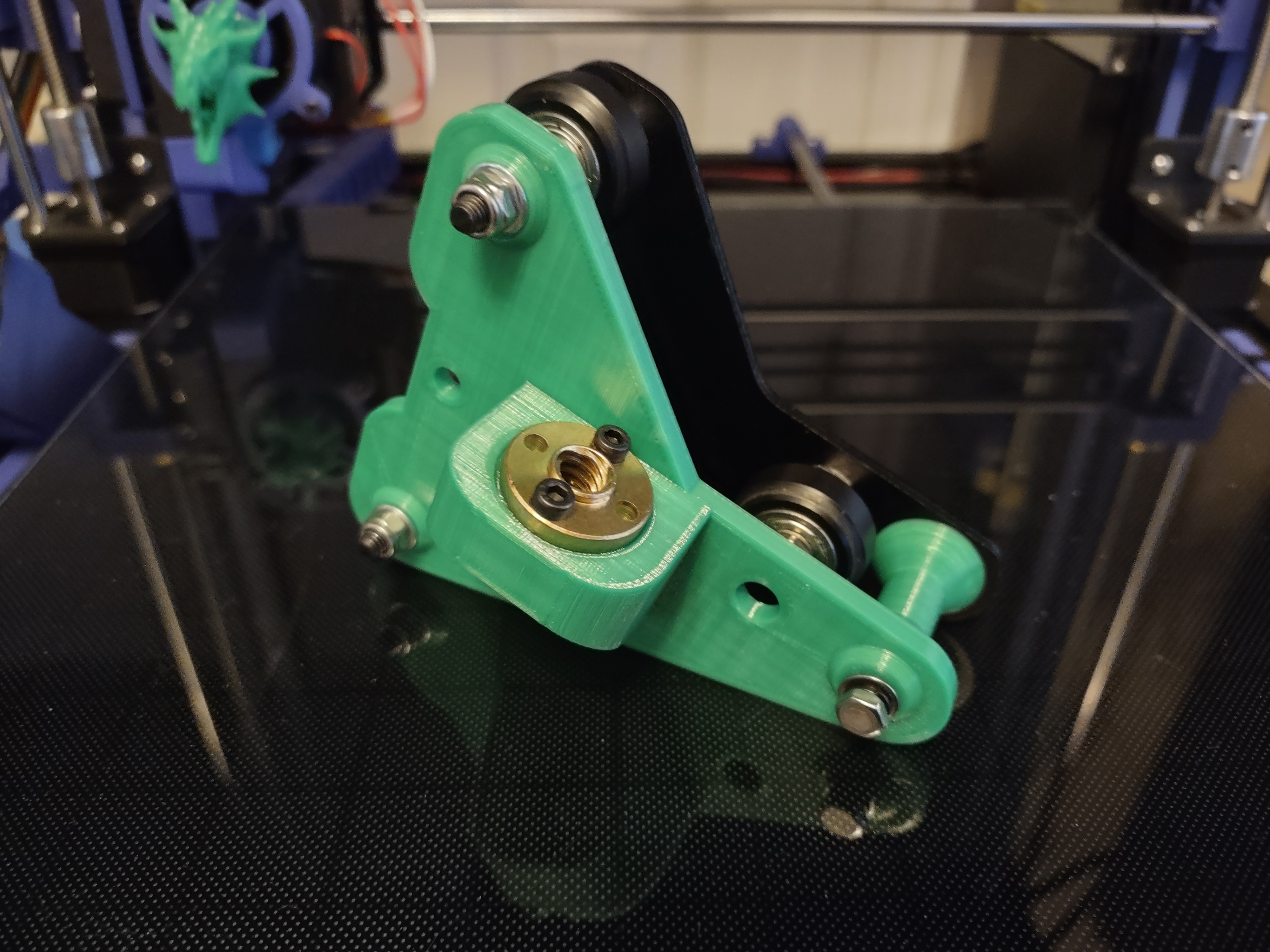

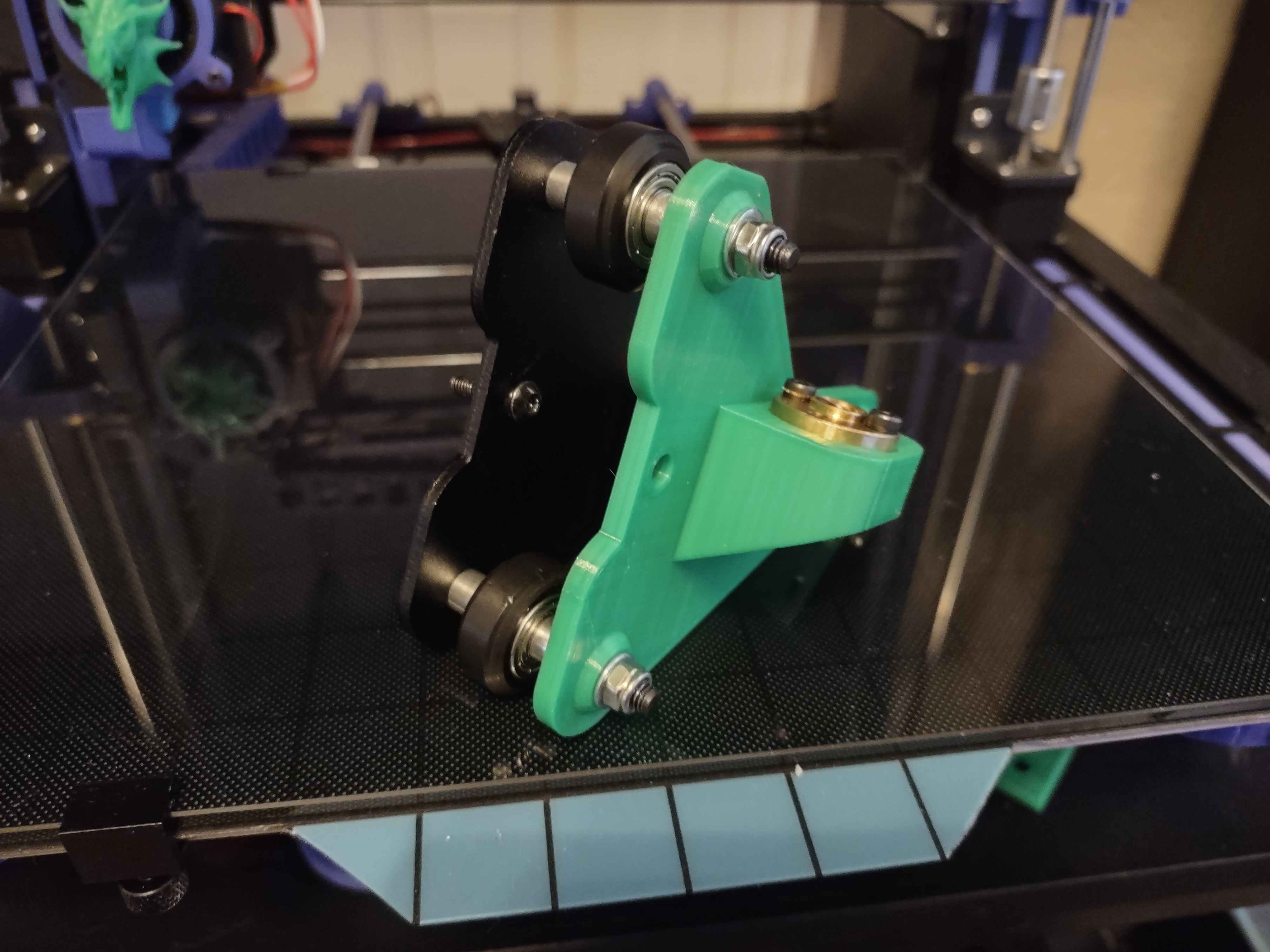

Tôi có thêm hai cái lỗ vô cái tấm đế dày 4mm của thiết kế ông Egco. Cái lỗ bên phải cho phép tiếp cận con ốc giữ cái tấm thép bên ngoài một cách trực diện. Cái lỗ bên trái là để dùng con ốc dài 40mm gắn cái đai ốc xoay và bánh xe POM, mặc dù tôi vẫn khuyên anh em nên dùng con ốc 30mm gốc đi kèm Ender 3.

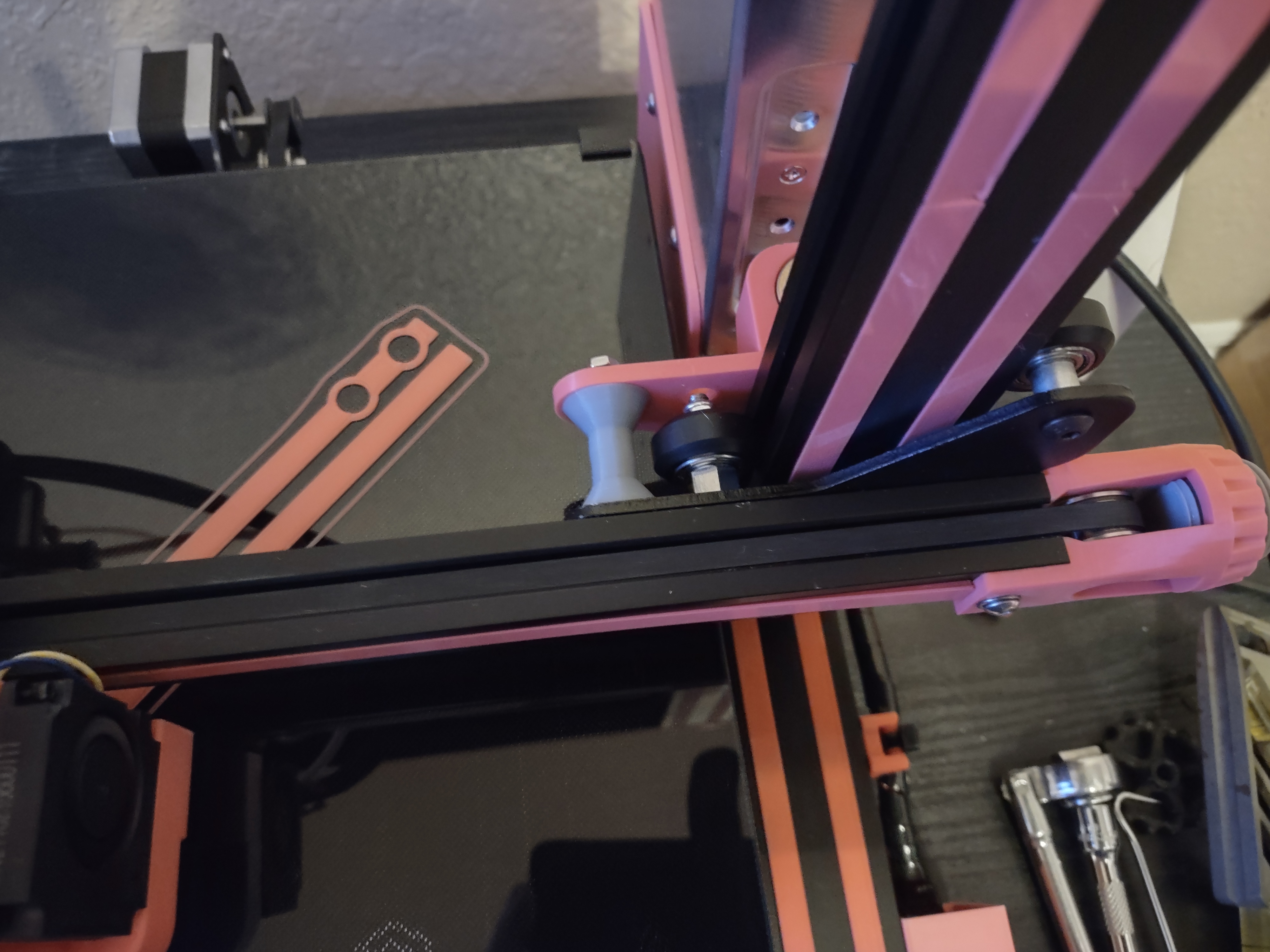

Còn mấy cái phần nhô lên quanh hai lỗ ốc cho bánh xe POM ngoài, kết hợp với độ dày 4mm của tấm in, nghĩa là mấy con ốc dài 40mm mà Creality hay dùng cho trục Z thứ hai nó hơi ngắn để xài với đai ốc nylock cho ngon, nên tôi khuyên anh em nên kiếm hai con ốc M5 x 45mm đầu tròn cho mấy cái bánh xe đó. Con ốc 45mm này cho phép chêm thêm vòng đệm phẳng trước khi siết đai ốc để tránh bị ăn mòn nhựa khi siết.

Còn về cái miếng đệm 27mm, tôi đang dùng con ốc M4 x 50mm kèm cả vòng đệm vênh và vòng đệm phẳng để giữ độ căng mà không làm mòn tấm nhựa.

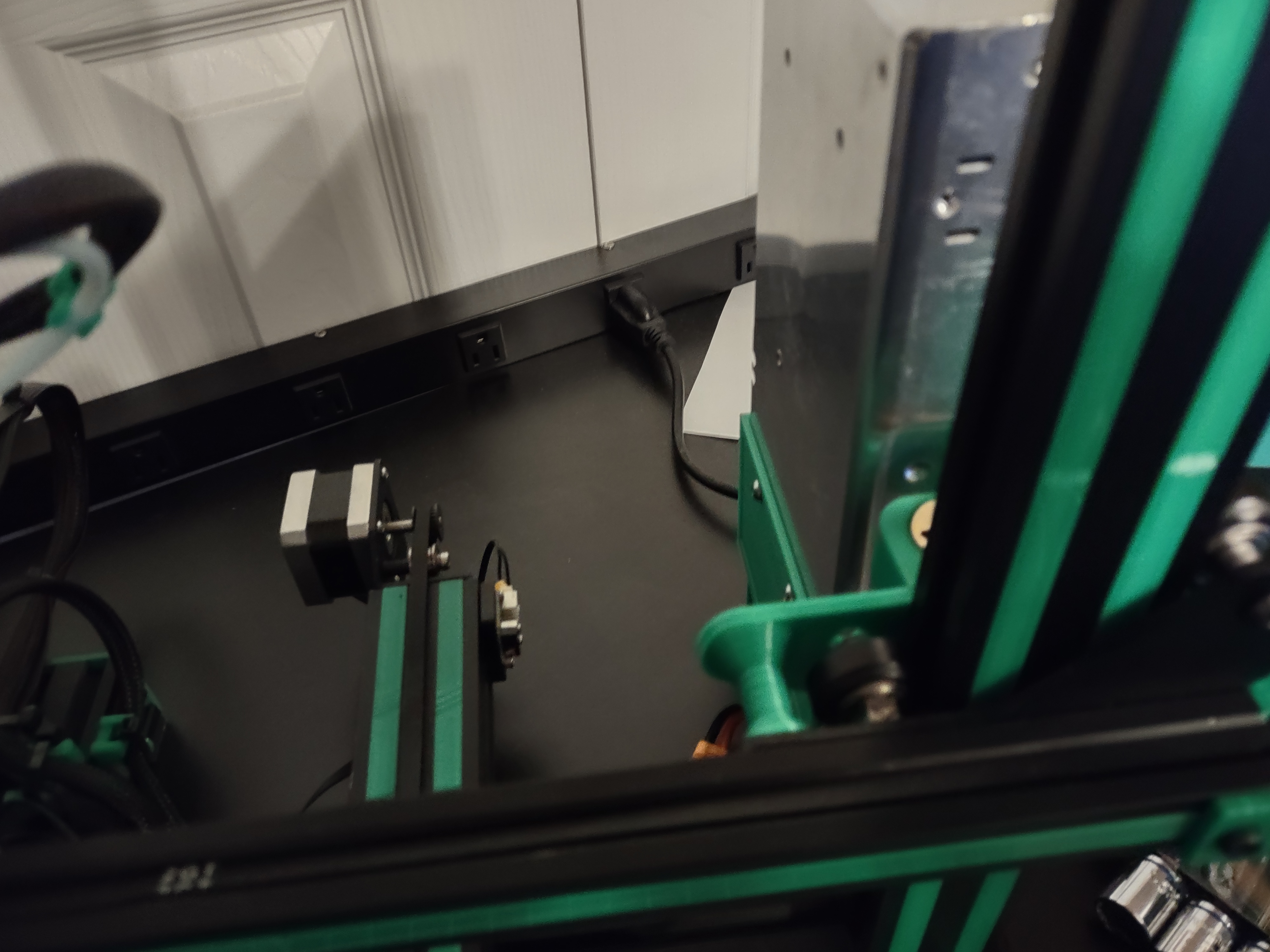

Cái đế gắn motor cắt ra của ông mknet giờ có thể dùng cho cả hai bên máy bằng T-nut.

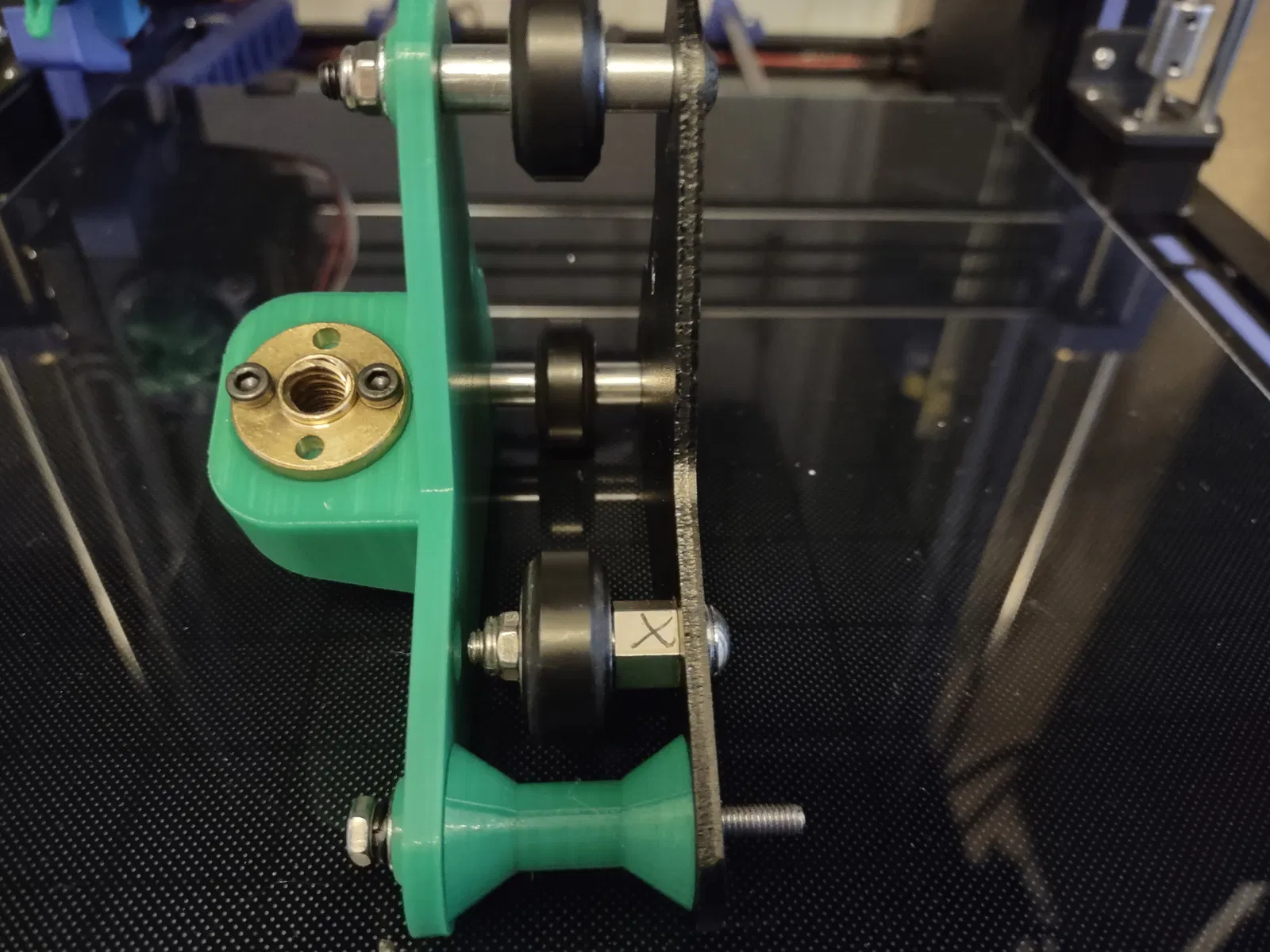

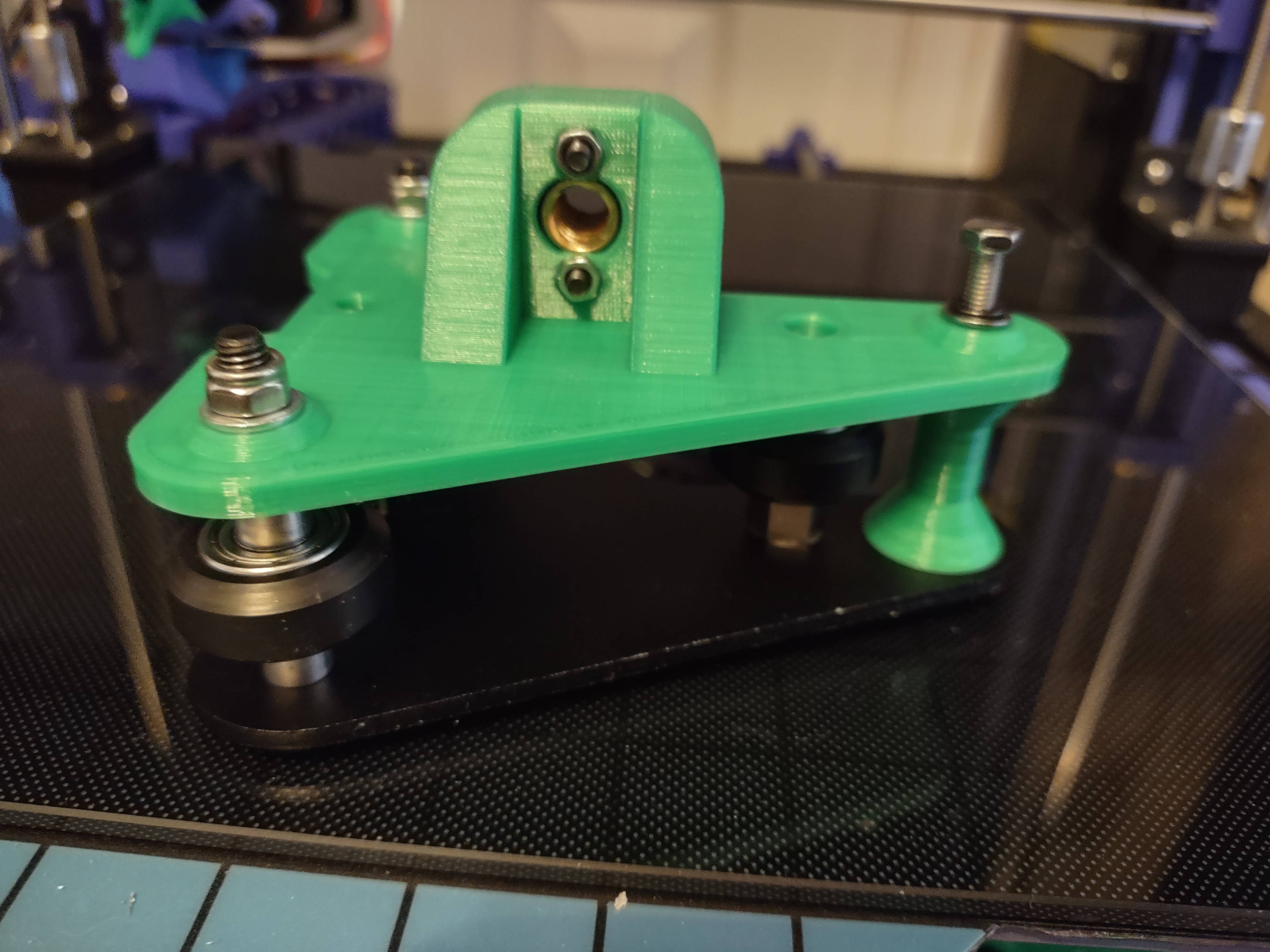

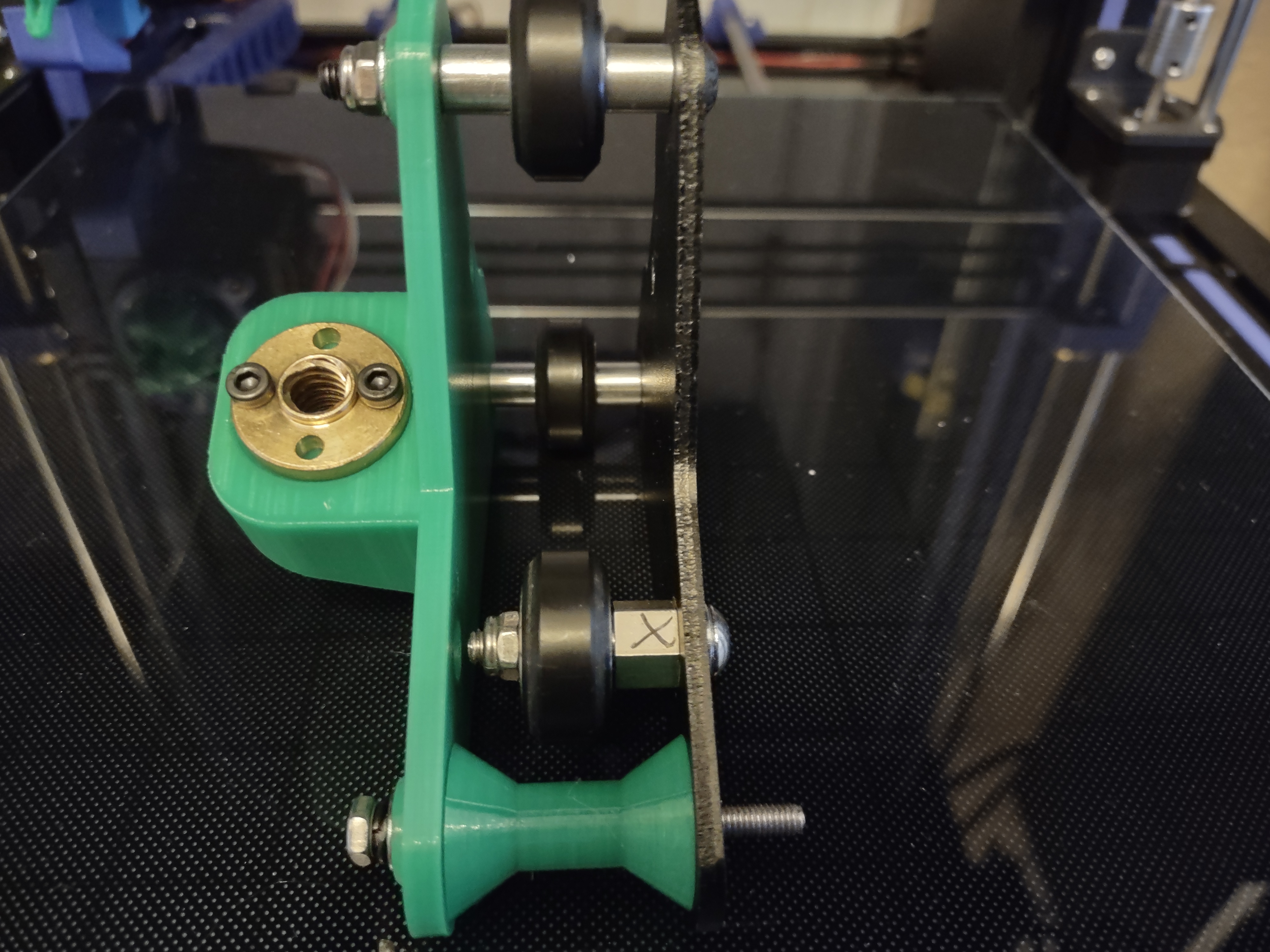

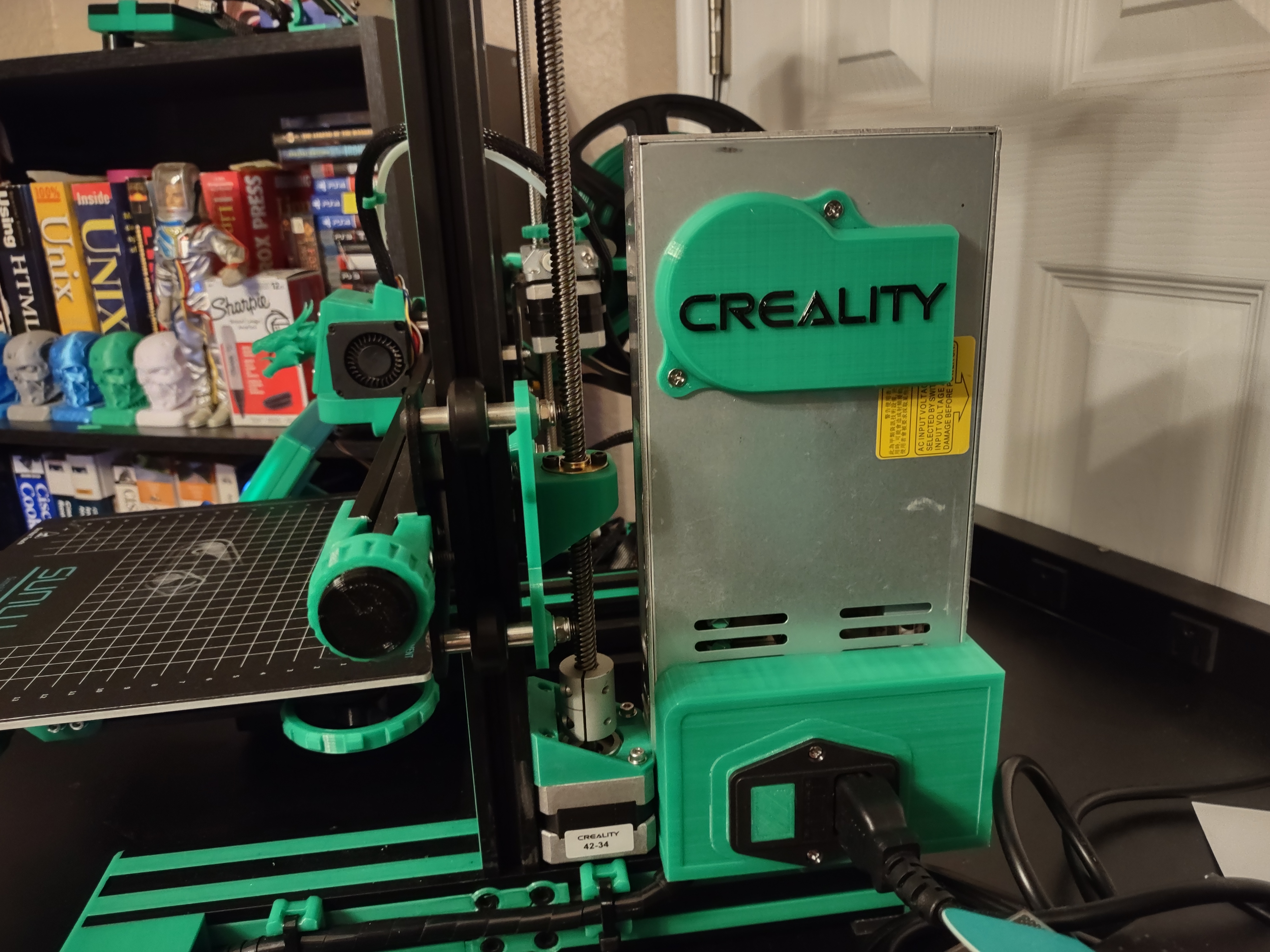

Cái đai ốc đồng tôi dùng cho trục Z thứ hai là loại đai ốc tròn Anet 4 lỗ, đúng là cái loại ông Egco định dùng cho thiết kế gốc của ổng, đơn giản vì tôi có sẵn loại đó thôi. Mấy cái đai ốc kiểu Creality có hai mặt phẳng thì không gắn vừa mẫu này đâu. Không tháo máy xài đai ốc kiểu Creality ra thì tôi không đo đạc kỹ được. Nếu anh em nào muốn xài loại đai ốc đồng kia với thiết kế này, cứ bình luận xuống dưới, tôi sẽ xem lại mẫu này và thêm một phiên bản khác cho loại đai ốc đó.

Tôi in tất cả các bộ phận này theo hướng dẫn trong STL với độ đặc 100% và không cần support.

CẬP NHẬT 12142024: Tôi đã thêm phiên bản 2 của bracket đỡ để dùng với đai ốc đồng có hai mặt phẳng đi kèm máy Creality.

CẬP NHẬT 01122025: Tôi đã thêm hai phiên bản mới cho bracket bên phải. Gần đây khi tôi làm lại mấy cái bracket đỡ phía sau trên con Tronxy XY-2 Pro của mình, tôi đã thêm một lỗ tròn lớn và rộng ở mặt dưới của bracket để loại bỏ vấn đề cạ với khớp nối cho mấy anh em dùng motor bước Z cao hơn, và gọt bớt vật liệu ở đáy bracket để tránh bị chạm sàn với đế motor. Vì những thay đổi đó giúp tương thích với nhiều máy và cấu hình hơn, và tôi cần in lại bracket bên phải để trùng màu trên con Ender 3 Pro của mình, nên tôi quyết định thêm những thay đổi tương tự vào thiết kế bracket đỡ phía sau bên phải cho Ender 3 của mình. Phiên bản 3 là mẫu tôi sẽ in và lắp trên Ender 3 Pro của mình vì tôi vẫn giữ nguyên đai ốc đồng tròn kiểu Anet. File phiên bản 4 cũng có những thay đổi tương tự, nhưng là để dùng cho đai ốc đồng hai mặt phẳng kiểu Creality. Hiện tại tôi chưa có ý định làm bracket đỡ phía sau bên trái cho Ender 3 vì tôi đang dùng bracket thép gốc để cố định cáp cho đầu in direct drive trên máy đó, nhưng nếu ai đó cần bracket đỡ phía sau bên trái của máy mà không có đế gắn extruder Bowden, thì có lẽ cũng không quá khó để tháo tung một con Ender 3 ra, đo đạc vài cái, và thực hiện các thay đổi cần thiết cho bracket đỡ phía sau bên trái mà tôi đã thiết kế cho Tronxy XY-2 Pro.
