Nâng Cấp Ender 3 V2 Lên Dual Z-Axis

Tác giả Egco

Lượt tải
433
Lượt thích
34
Lượt coi
3.417
Bản remix
1

File 4 1,9 MB

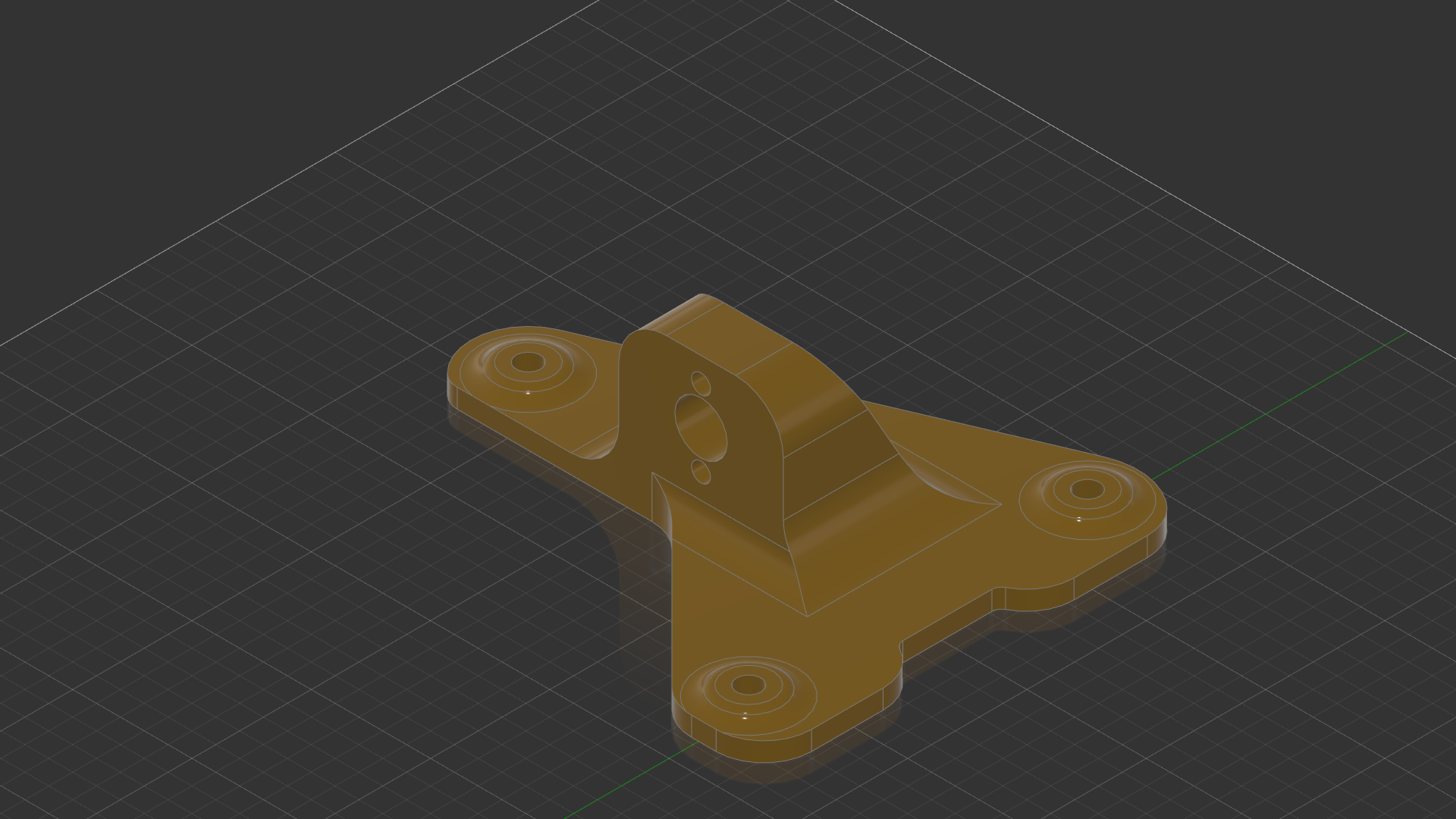

  • Z_Axis_Carriage_1766132425.stlSTL · 470,4 KB

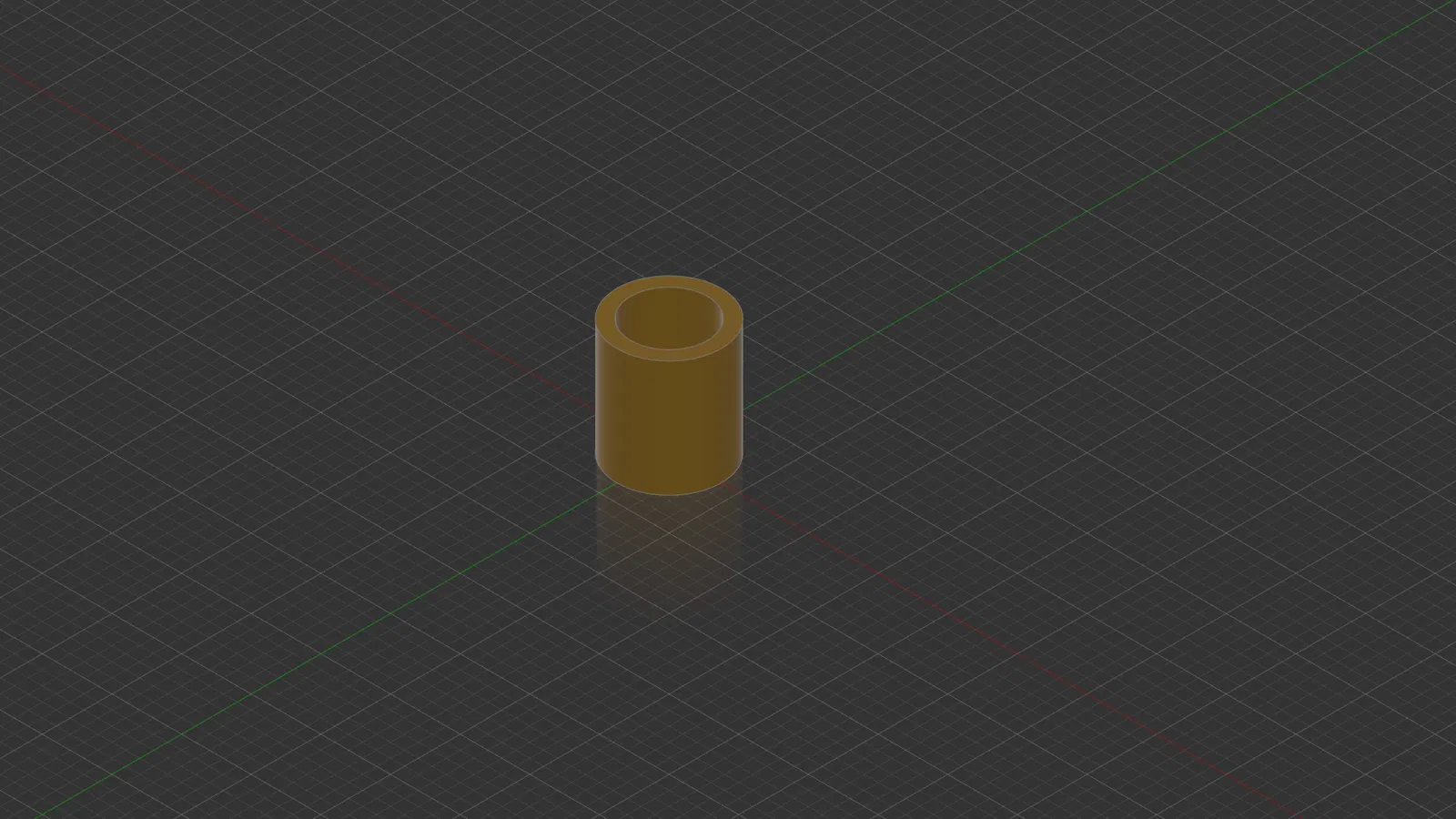

  • Spacer_1766132426.stlSTL · 1,3 MB

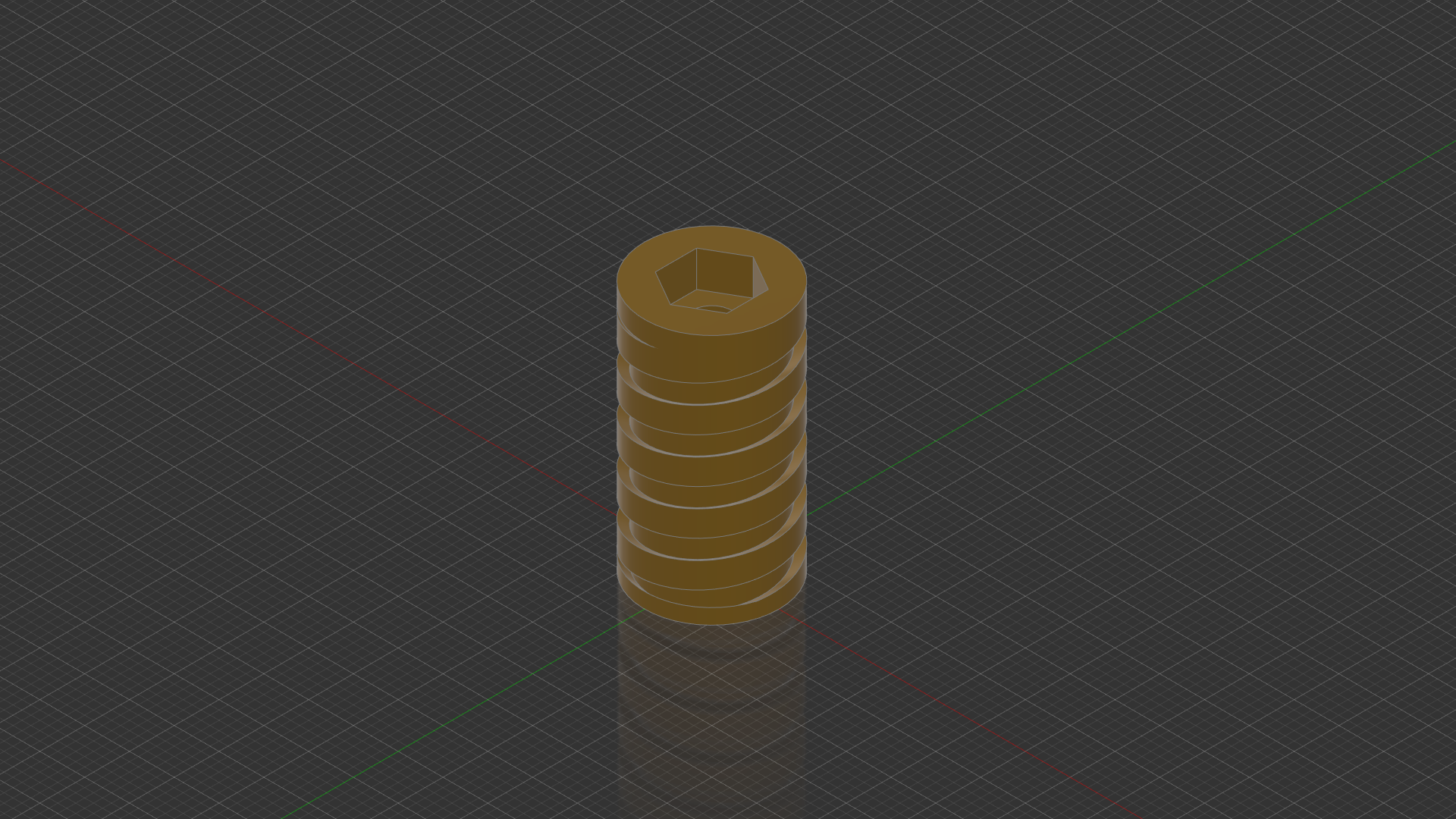

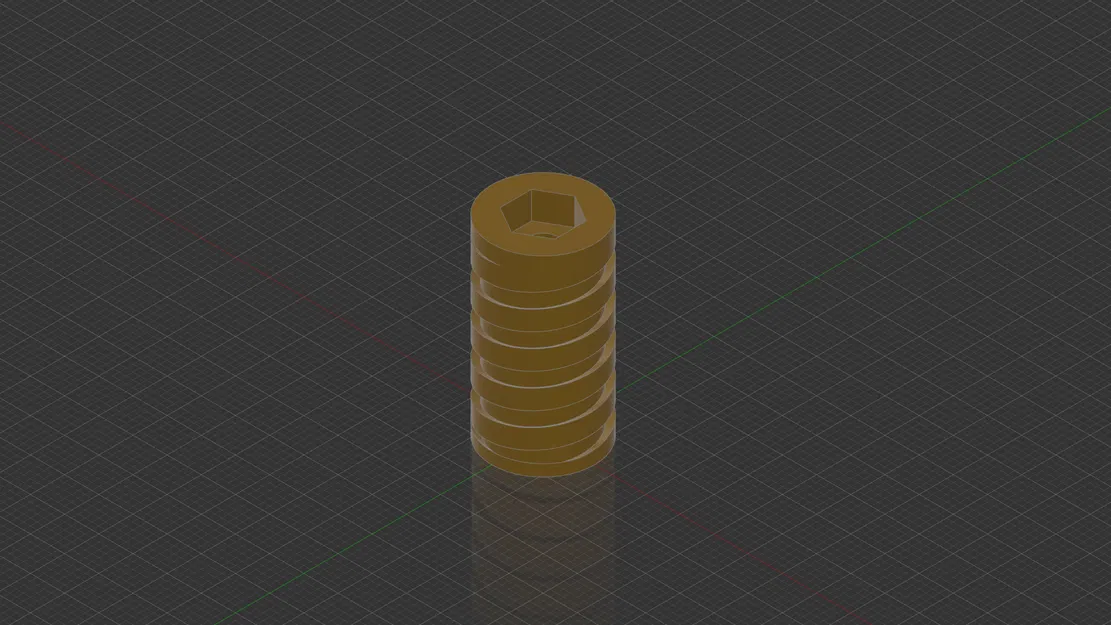

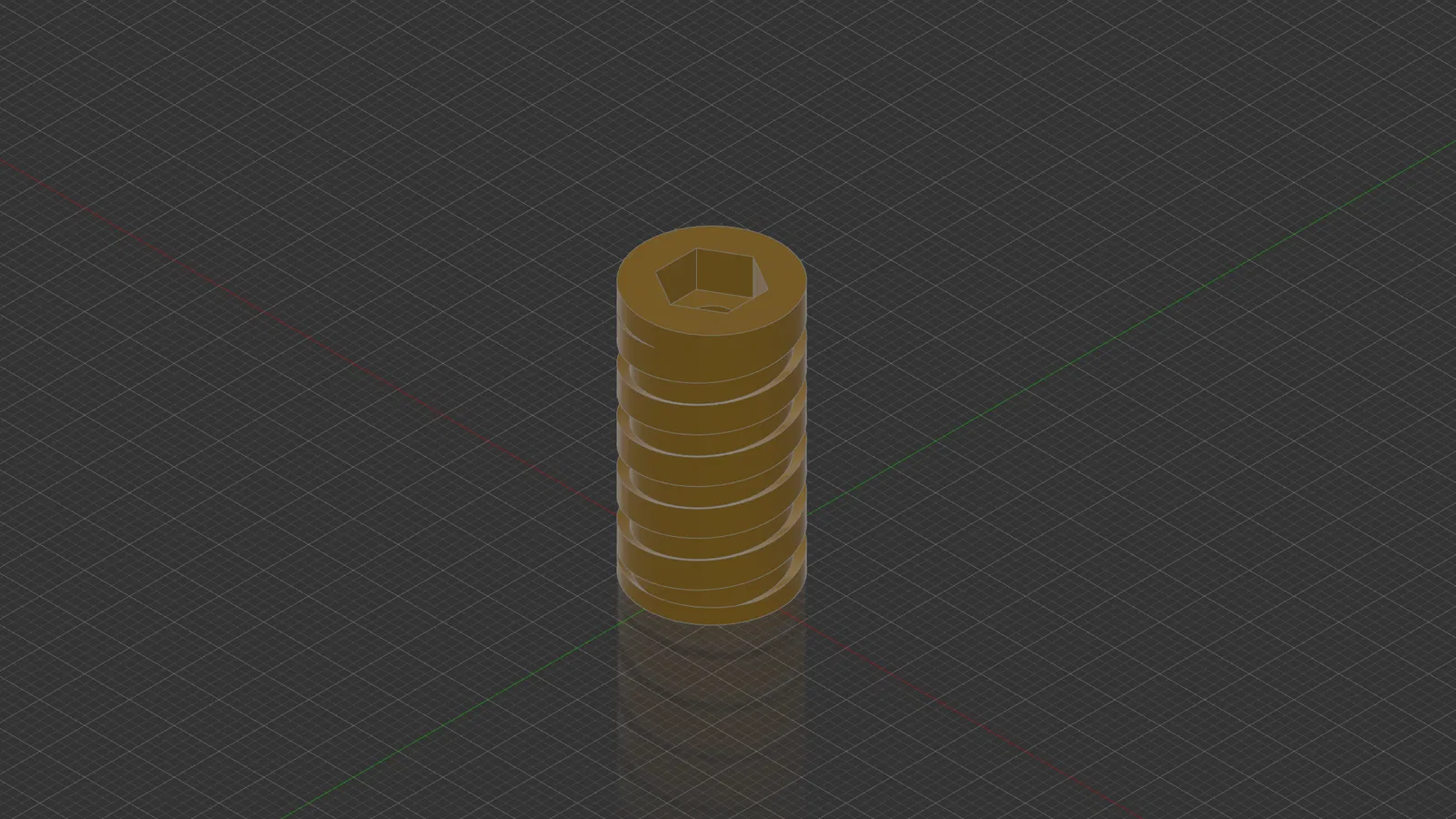

  • Wheel_Spacer_1766132427.stlSTL · 134,3 KB

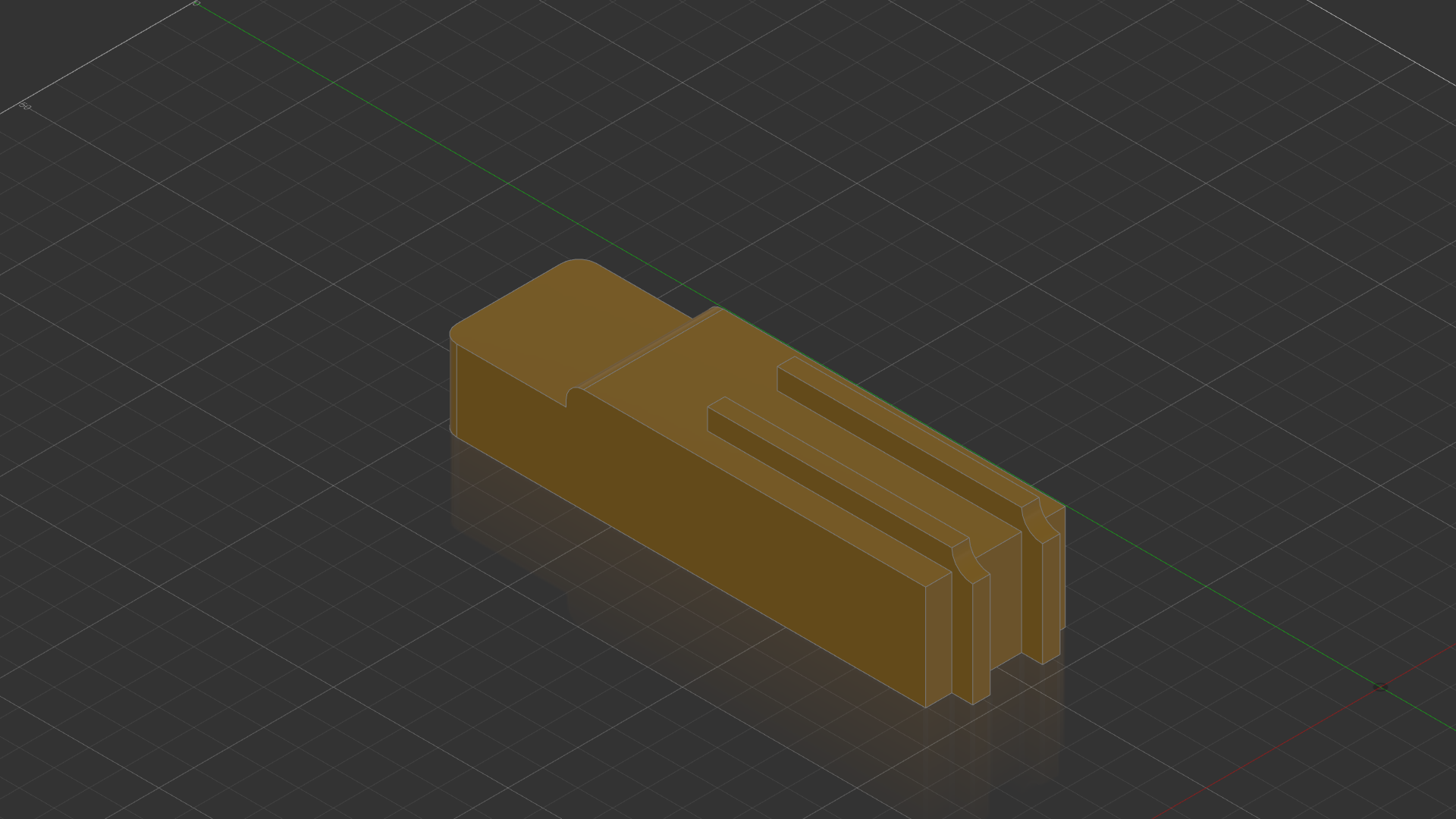

  • Alignment_Block_1766132429.stlSTL · 24,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Mô tả

Thiết kế mới và cải tiến bởi faultedlogic. Anh em cứ xài cái mẫu này nếu gặp khó khăn trong việc canh chỉnh trục vít me. Đây là một bộ STL tổng hợp để nâng cấp máy in Ender 3/Ender 3 Pro/Ender 3 V2 của anh em lên sử dụng dual z-axis. Tất cả các chi tiết in đều được thiết kế để hạn chế tối đa việc sử dụng support, nên khỏi tốn vật liệu. Mod này cần thêm một số bộ phận khác để hoạt động ổn thỏa, mình sẽ liệt kê bên dưới nha. Việc lắp đặt cũng khá dễ dàng, nhưng nếu có gặp khó khăn thì có rất nhiều hướng dẫn hay, ví dụ như cái này từ kênh YouTube Teaching Tech. Sau khi lắp xong, anh em nhớ dùng mấy cái cục canh chỉnh để căn hai motor cho chuẩn nha (mình chưa test mấy cục đó, nên nếu có mẫu nào tốt hơn hoặc hai chi tiết cùng kích cỡ thì anh em cứ xài). Danh sách phụ tùng bổ sung: Mình đề xuất dùng ốc đầu tròn (button head screws), nhưng loại nào cũng xài được. Hai con ốc M5x40 hoặc dài hơn Hai cái Spacer 8.35 mm (Nếu không kiếm được thì mình có STL in ra xài tạm, nhưng mình khuyên anh em nên xài loại kim loại cho chính xác hơn) Một con ốc M4x40 hoặc dài hơn để gắn spacer Một con ốc M4 để gắn spacer Một cái khớp nối (coupling) Một motor bước Creality 42-34 hoặc tương đương Dây cáp có đầu nối motor bước đấu song song Một trục vít me M8 dài 250 mm, bước ren 8 mm Một đai ốc T8 Hai con ốc M3x15 Hai con ốc M3 Hai con ốc M4x12 Hai con T nut M4 để gắn motor bước phụ Dùng chi tiết này để gắn motor bước phụ Support: Không Vật liệu: PLA+ hoặc ABS Layer Height: 0.16/0.2 Infill: %90 cho phần carriage, %5-10 cho các chi tiết còn lại

Coi thêm Ẩn bớt

Thông số in

Định dạng
stl
Số file mô hình
4
Tổng dung lượng
1,9 MB
File lớn nhất
1,3 MB
