Nâng cấp Dual Z-Axis cho Tronxy XY-2 Pro (thêm lead screw & motor)

UPDATE 12152024: Mình vừa thêm Version 2 của phần bracket dùng brass nut kiểu Creality (hai mặt phẳng) có lỗ ren để bắt vít, nên nhớ coi kỹ bạn đang tải và in phiên bản nào. Nhớ kiểm tra phần khoét chỗ đặt nut ở mặt trên có khớp đúng với brass nut bạn định dùng trong bộ kit này hay không.

Mình nói trước là việc thêm lead screw thứ hai sẽ không hẳn là “đáng tiền” nếu bạn không mua kit sẵn, trừ khi tình cờ bạn đang có dư lead screw 400mm, stepper motor, coupler, brass nut và thêm đồ ốc metric để làm. Tuy vậy, model này có tác dụng khắc phục một lỗi nằm sẵn trong thiết kế gốc của Tronxy.

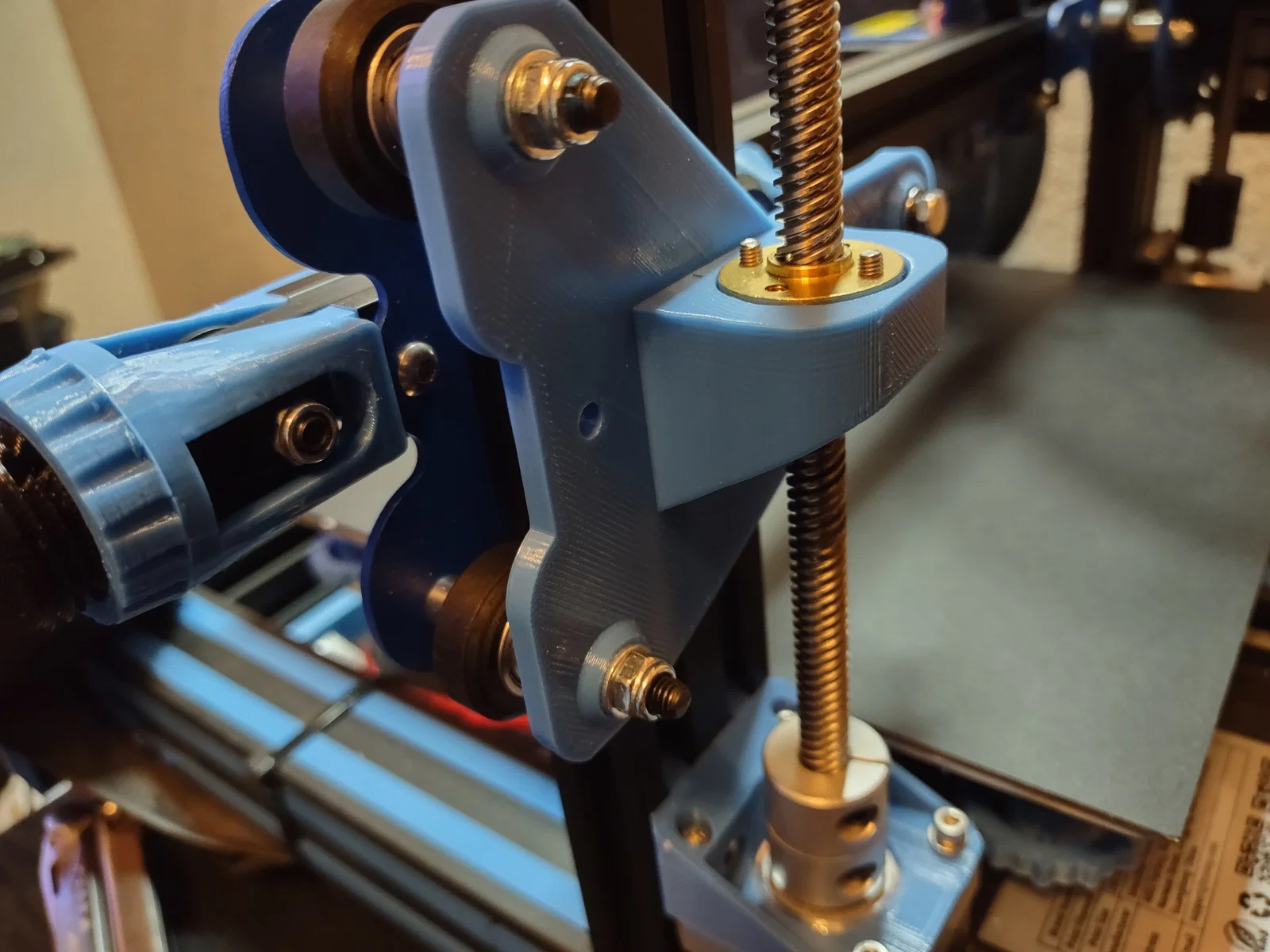

Về spacer 28mm: mình dùng vít M4 x 40mm kèm cả split washer và flat washer để giữ lực căng mà không làm cấn/ăn vào tấm nhựa, và dùng thêm M4 T-nut.

Bản cut của motor mount của mknets giờ có thể dùng cho cả hai bên máy với T-nuts.

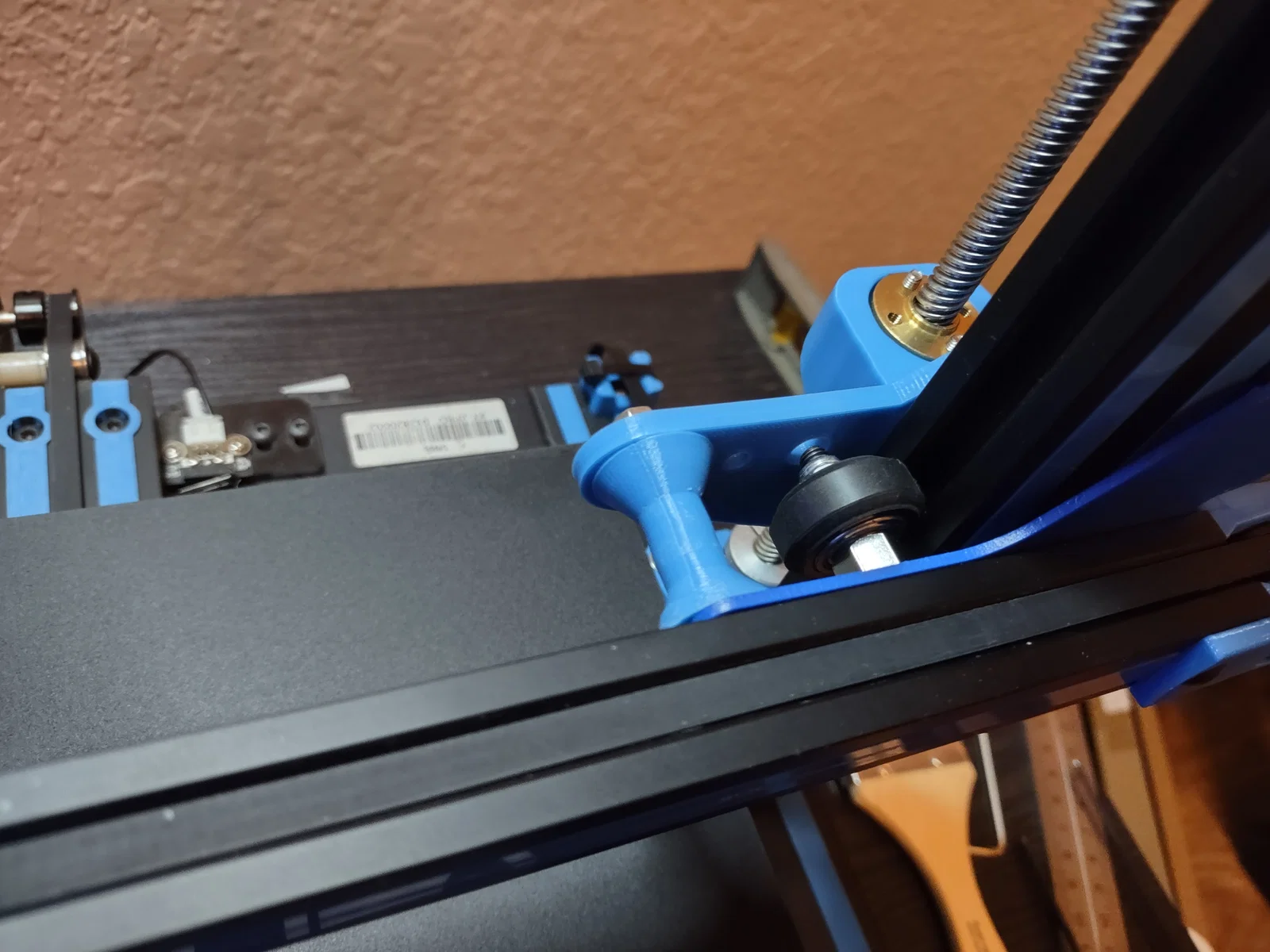

Brass nut mình dùng cho lead screw thứ 2 là loại tròn kiểu Anet 4 lỗ, đúng với ý định của Egco trong thiết kế gốc, đơn giản vì mình có sẵn loại đó. Brass nut kiểu Creality (hai mặt phẳng) sẽ không fit trực tiếp với model này. Nếu không tháo một trong các máy của mình đang dùng brass nut kiểu Creality ra thì mình không đo kích thước chuẩn được. Nếu có nhiều người muốn dùng kiểu brass nut còn lại với thiết kế này thì cứ để lại comment, mình sẽ xem lại và bổ sung thêm phiên bản thứ hai của phần đó để nhận được loại nut này.

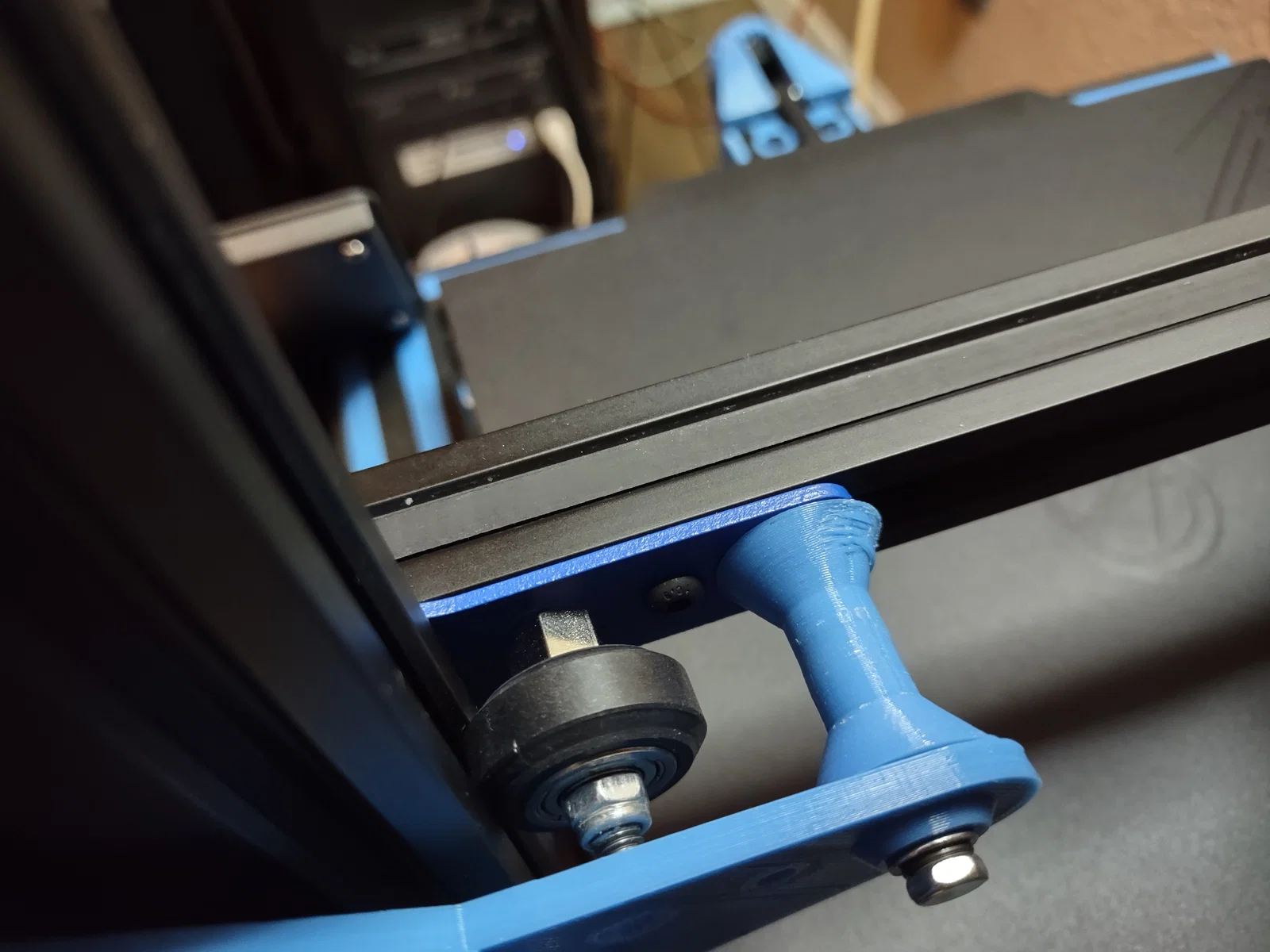

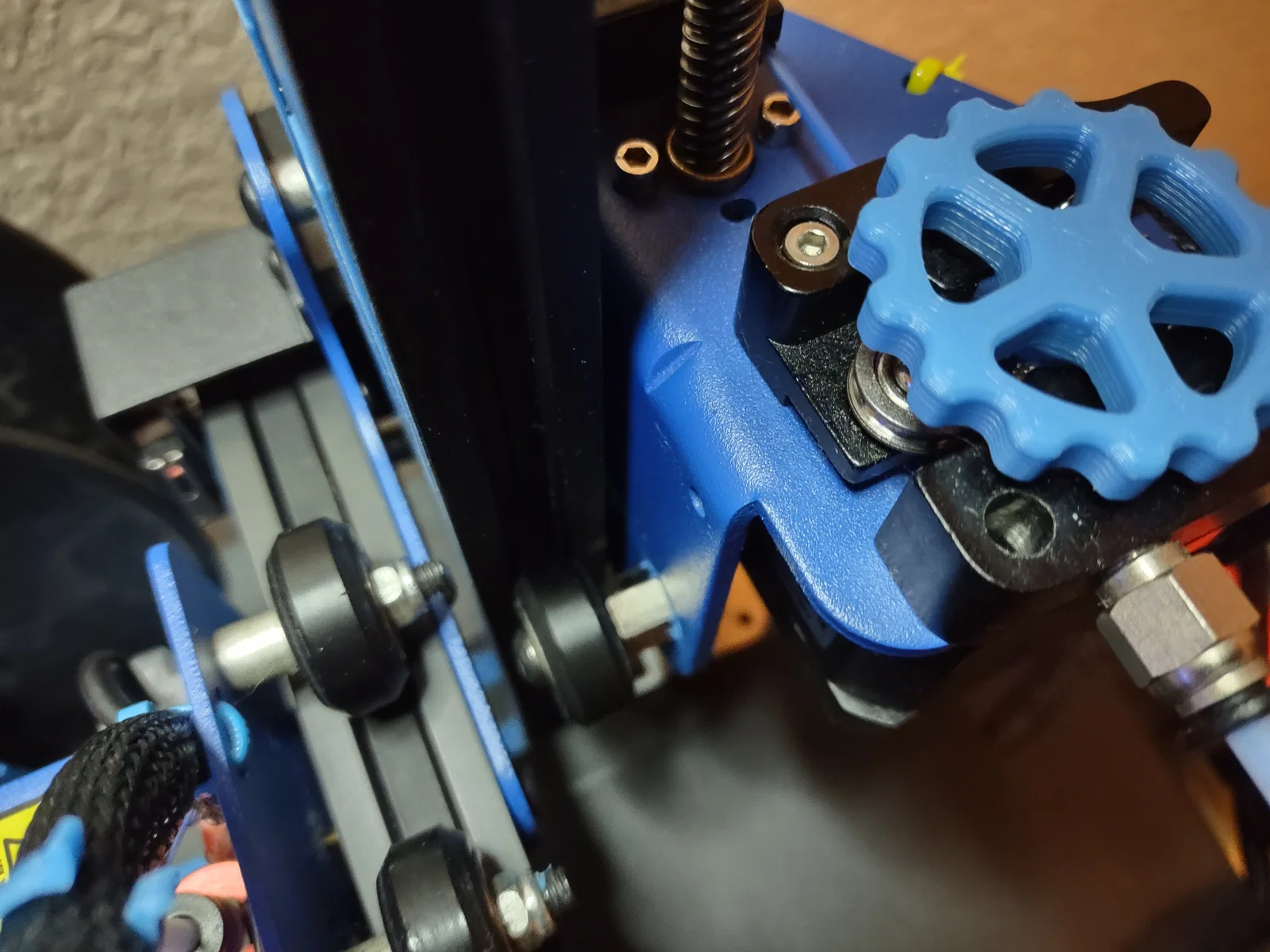

Mình chưa thấy bộ dual leadscrew kit nào thiết kế riêng cho Tronxy XY-2 Pro, nhưng nhiều người đang dùng kit của Ender 3. Kit Ender 3 dùng được là vì Tronxy có cùng lỗi thiết kế như Ender 3—máy mà Tronxy “mượn” gần như toàn bộ ý tưởng thiết kế. Con vít cho bánh roller ở phía trong KHÔNG nên đi xuyên từ front plate qua rear plate. Thiết kế yếu đó làm pom wheel bị xéo chéo khi bạn chỉnh cam nut để chỉnh độ căng. Nên dùng lại con vít 30mm nguyên bản vốn giữ pom wheel phía trong. Và tiện lúc bạn đã tháo gần hết rồi, bên trái cũng dính cùng lỗi thiết kế, nên mình khuyên thay con vít 40mm đó bằng vít 30mm và bỏ spacer đi. Bánh roller bên trái sẽ lắp cam nut về phía rear plate, khác với bên phải là camnut lắp về front plate. Mình có đính kèm hình cả hai bên ở các góc dễ nhìn nhất mà mình chụp được cho các thay đổi mình khuyến nghị với cả hai bánh pom roller điều chỉnh được.

Mình in tất cả các part này đúng orientation như trong STL với 100% infill, và chỉ dùng supports cho phần motor mount.
