Dụng Cụ Gắn Đầu Nối WiFi Prusa

Tiếng Việt:
Dụng Cụ Gắn Đầu Nối WiFi Prusa

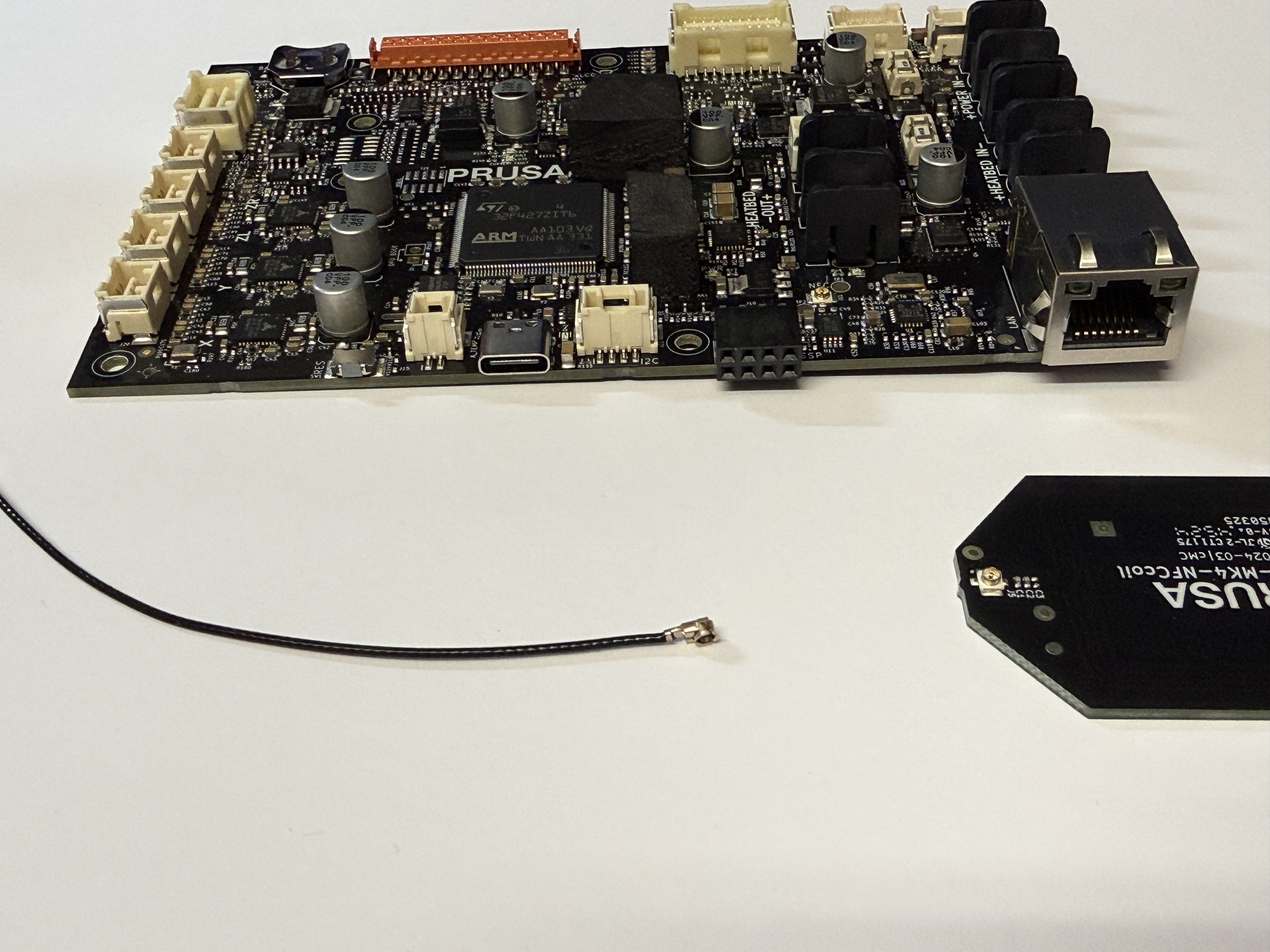

Khi lắp anten WiFi vào bo mạch điện tử của Prusa, việc kết nối cáp anten sao cho đúng cách mà không làm căng đầu nối có thể hơi khó khăn.

Để việc này dễ dàng hơn, tôi đã thiết kế ra cái dụng cụ lắp ráp nhỏ này.

Công Dụng

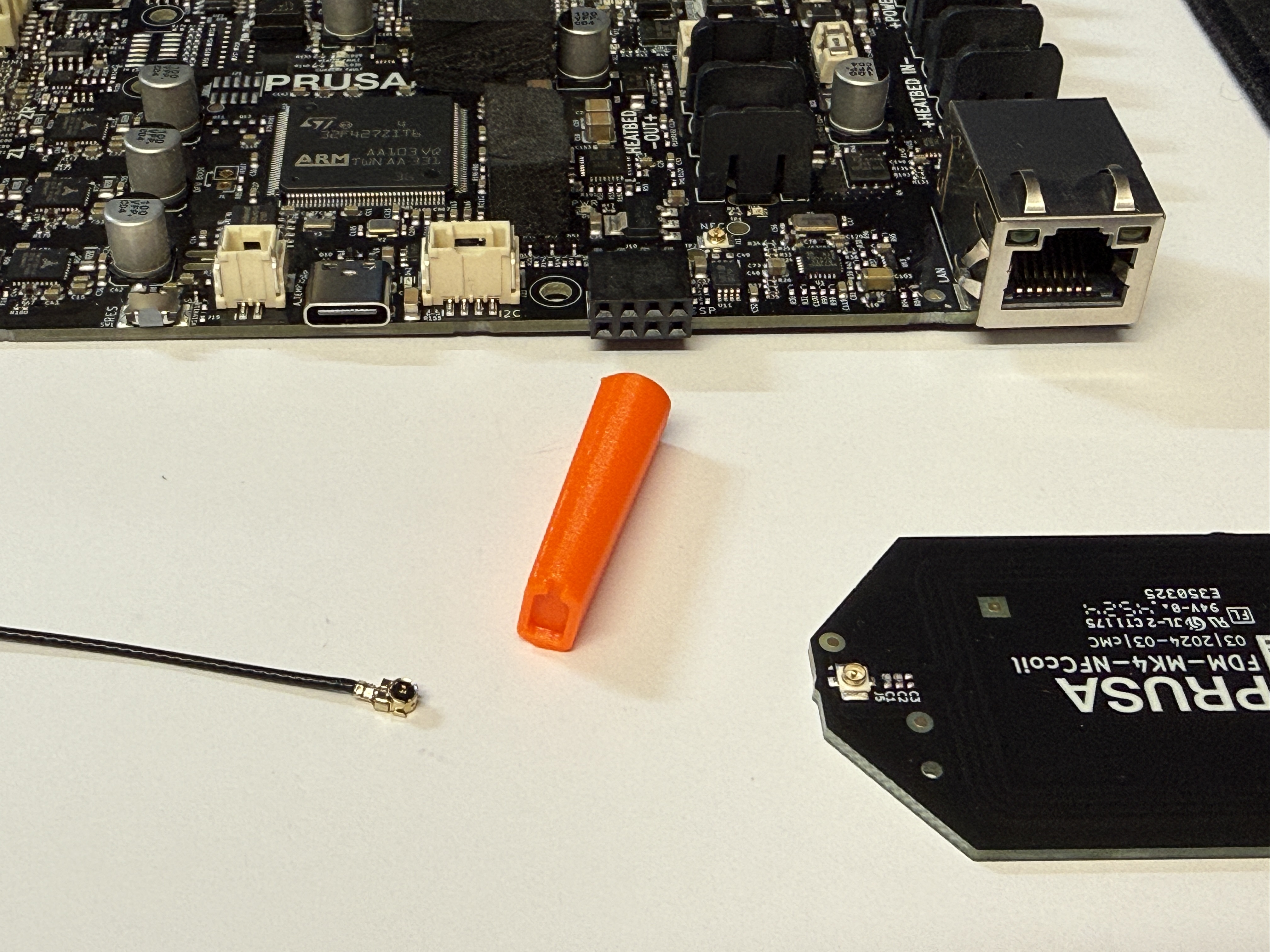

• Dụng cụ này giúp bấm đầu nối U.FL nhỏ (phần cắm anten) vào bo mạch một cách chắc chắn.
• Thiết kế đảm bảo lực bấm được phân bổ đều, tránh làm hỏng đầu nối hoặc phần cuối cáp.

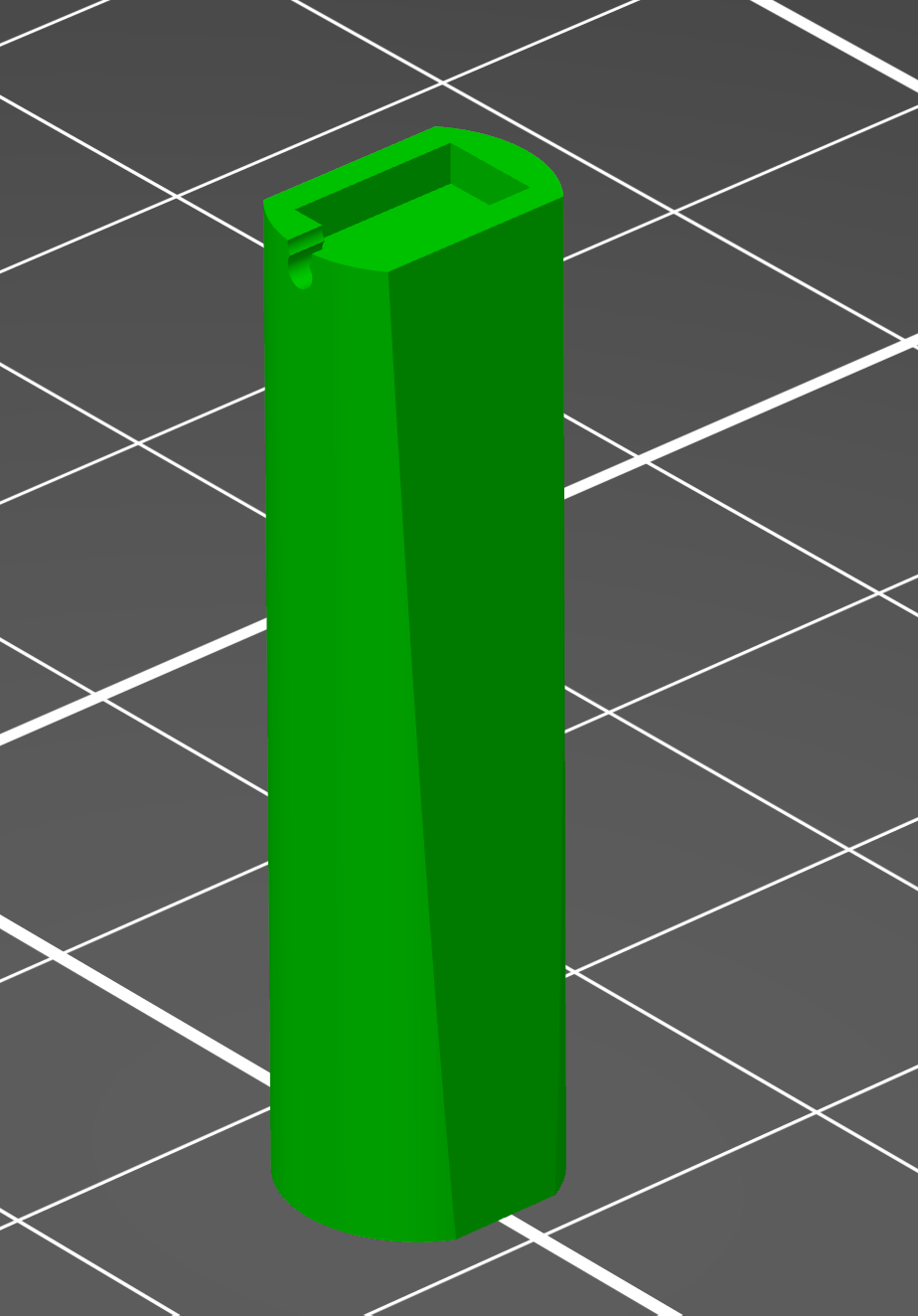

• Hình dạng thon dài giúp kiểm soát tốt, và phần lõm nhỏ ở đầu kẹp vừa vặn chính xác vào đầu cắm anten.

Cách Sử Dụng

1. Đặt cáp anten lên trên cổng U.FL trên bo mạch.
2. Đặt dụng cụ lên trên đầu nối sao cho phần lõm ở đầu kẹp thẳng với phần đầu kim loại của cáp.
3. Nhấn nhẹ nhàng cho đến khi đầu nối kêu 'click' vào vị trí.
4. Kiểm tra bằng mắt xem đầu nối đã được đặt đúng vị trí và vào hết chưa.

Lợi Ích

• Ngăn ngừa lực bấm không đều và hư hỏng đầu nối anten.
• Lắp đặt dễ dàng và chính xác mà không cần dùng lực quá mạnh.
• Có thể in 3D chỉ trong vài phút (có kèm file STL).

Link Video:
https://www.facebook.com/100000655244863/videos/pcb.4993023140923503/1484110029404385

Trân trọng,
Leif Lumby Henriksen
