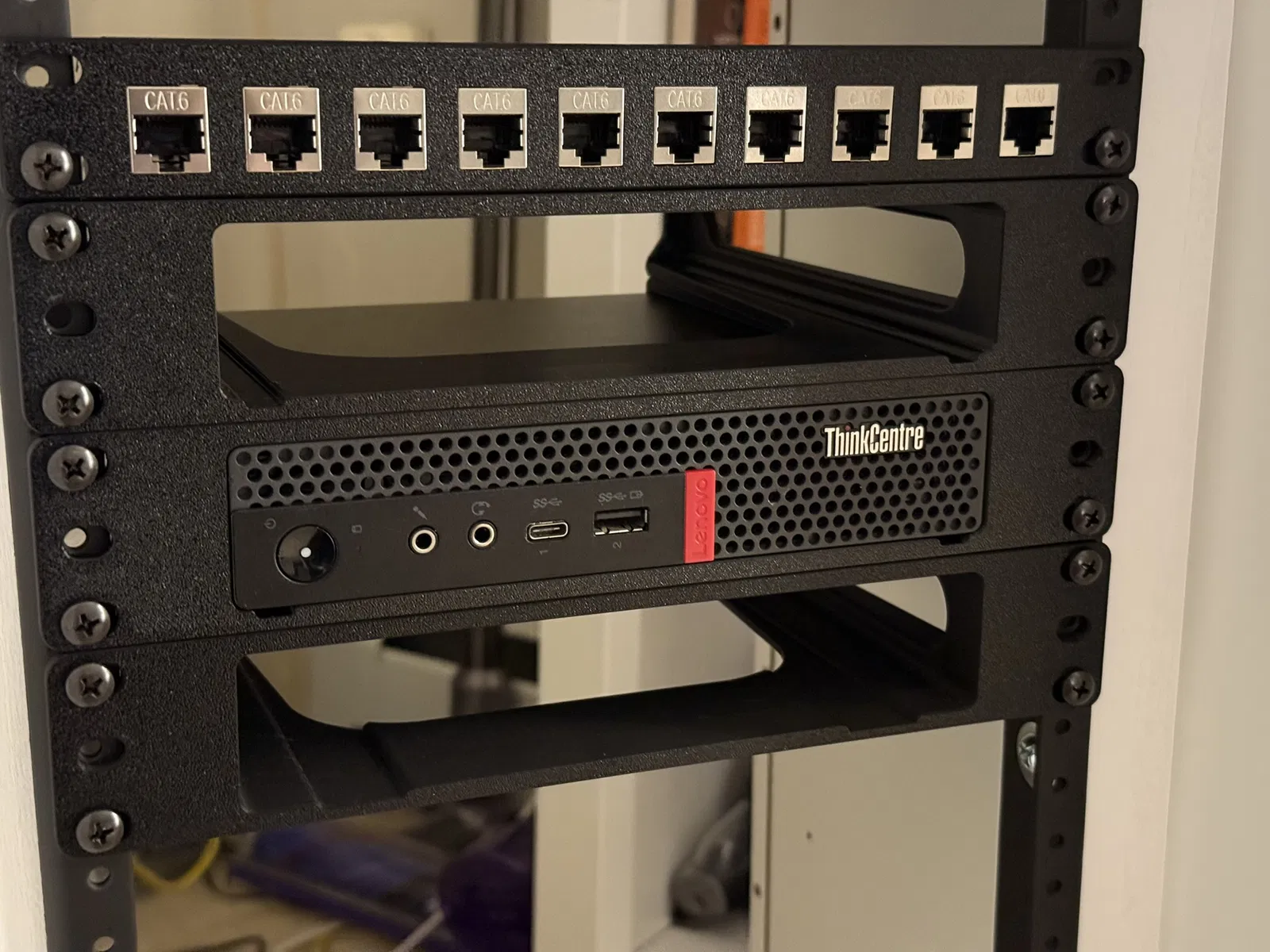

Đế gắn tủ rack 10 inch cho Lenovo Thinkcentre m920q (m720q) Tiny

Tao thích bản của Smelliot làm cái đế gắn tủ rack 10 inch cho mấy con Lenovo Tiny, nhưng mà mấy cái chân cao su của con m900q nó nằm ở chỗ khác, nên tao chế lại, dịch mấy cái rãnh chân qua để xài cho con m920q/m720q, với chắc là mấy con Tiny khác cũng xài được nếu có cùng kích thước.

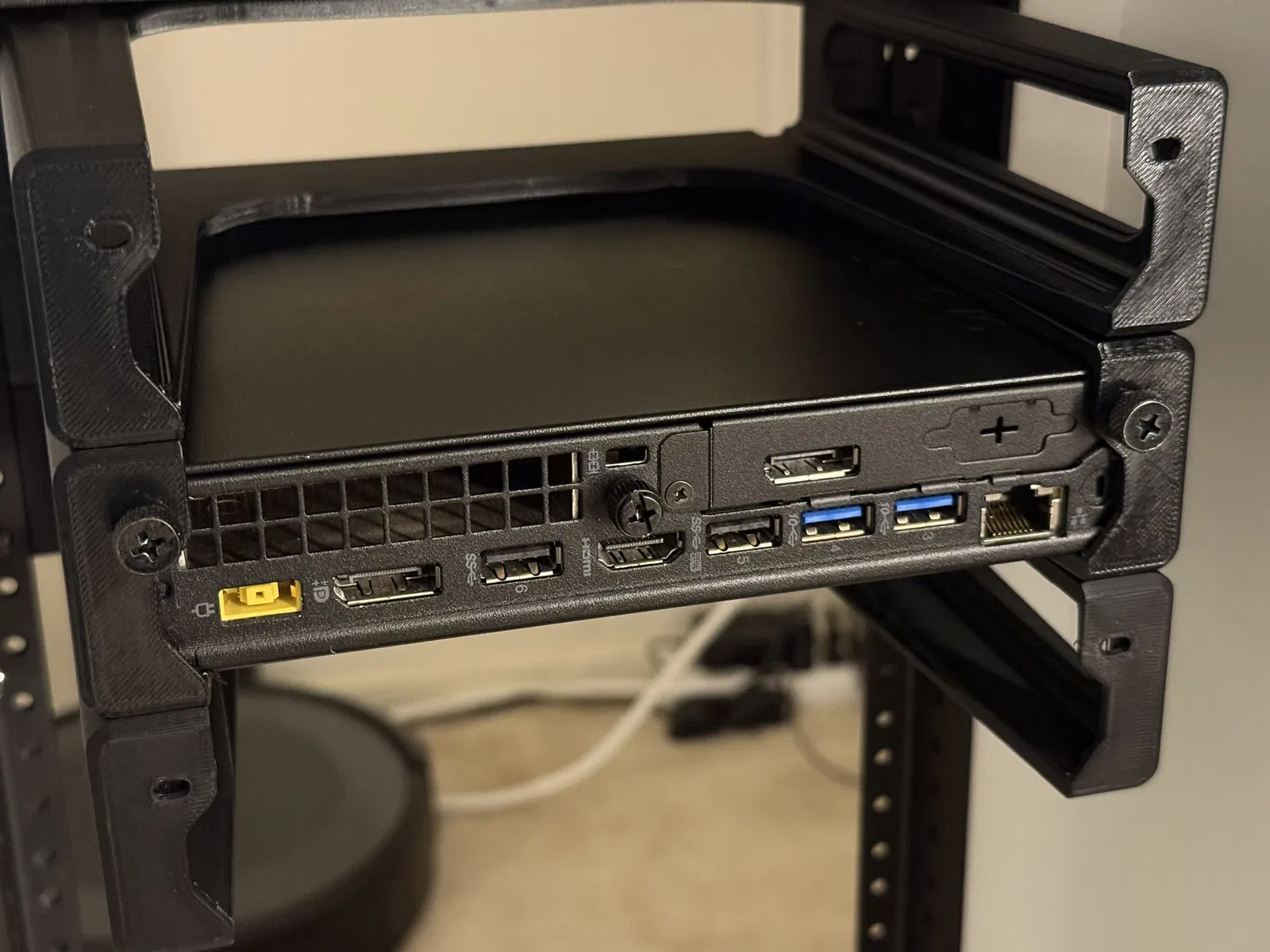

Mấy cái lợi chính của thiết kế này là in nhanh hơn nhiều, bỏ hết mấy cái hình lục giác không cần thiết, với lại có lỗ vặn ốc thiệt để cố định con Tiny từ phía sau thay vì chỉ dựa vào ma sát.

Cập nhật lên v2: thêm tí không gian ở bên ăng-ten wifi

Từ bài đăng gốc:

Hướng dẫn in:

• Tối thiểu 3 lớp chu vi với đầu phun 0.4mm
• Chiều cao lớp 0.25mm
• In úp mặt trước xuống (như lúc tải về)
• Ưu tiên PETG
• Với hướng dẫn này, một cái đế sẽ tốn khoảng 130g filament.

Hậu xử lý:

• Bản in có mấy cái cầu nối tạm ở trên để dễ vặn ốc và chừa chỗ cho cổng kết nối. Chỉ cần dùng kềm cắt bấm bỏ phần lớn, rồi cắt mấy cái cầu nối lỗ để vặn ốc vô.

Phần cứng tùy chọn:

• Hai con ốc M3x6 để gắn chặt máy tính vào đế. Không có hoặc chỉ cần một con cũng được vì chân cao su tiếp xúc với đế tạo ma sát tốt.
