Centauri Carbon: Nâng thông gió có cửa từ tính

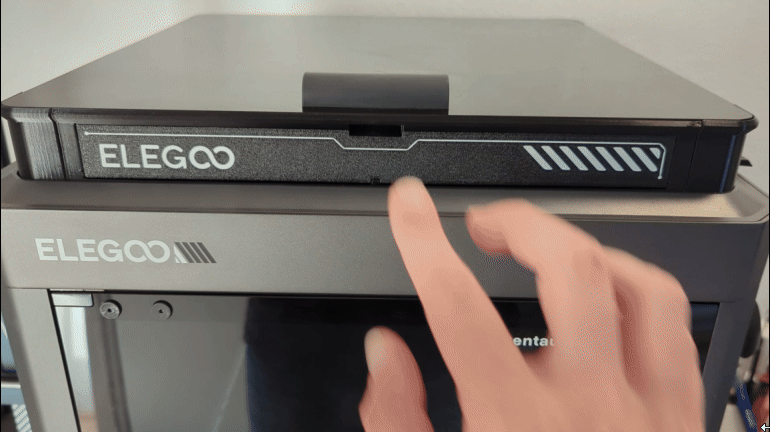

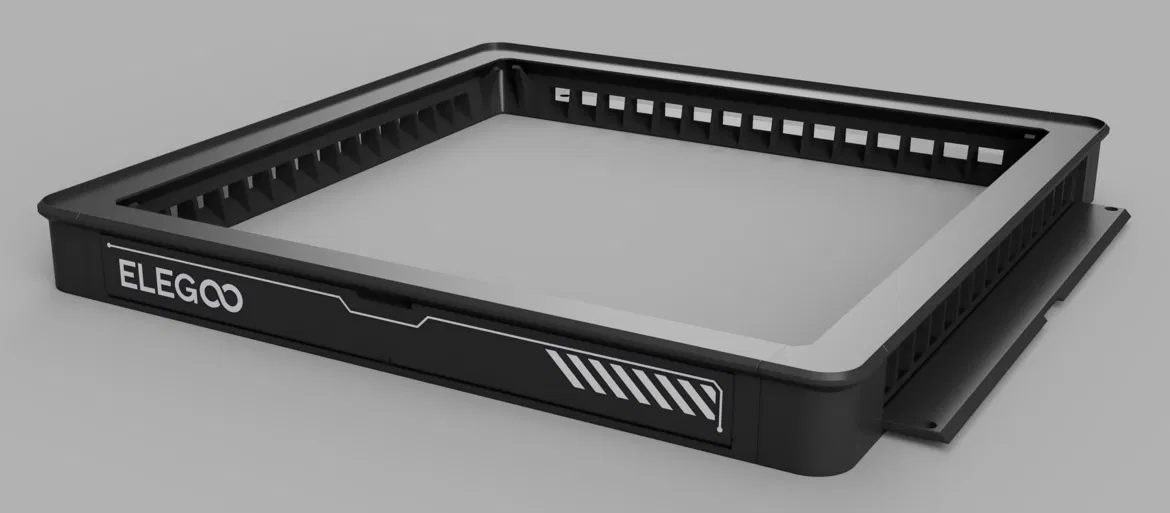

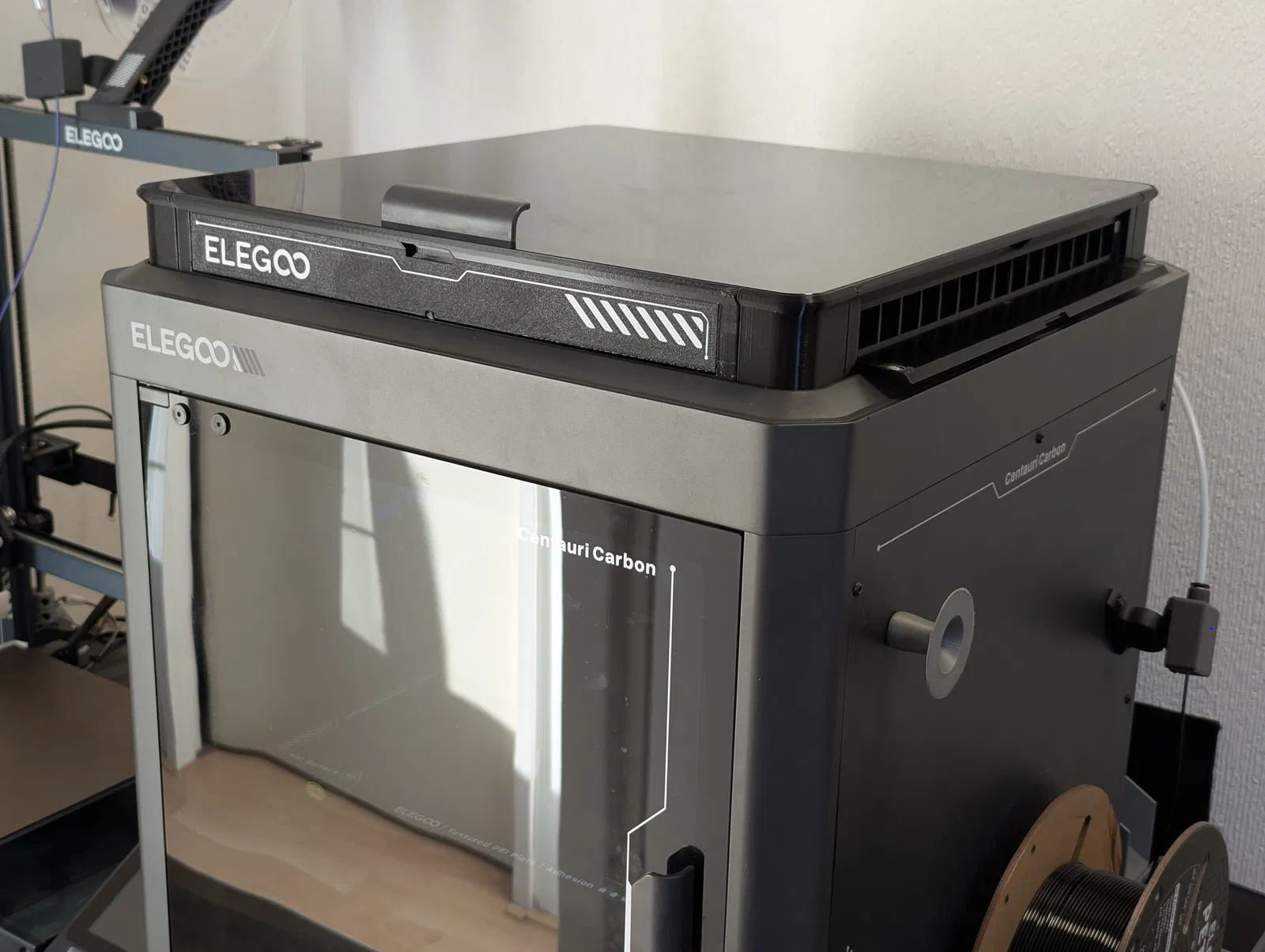

Đây là một bộ nâng thông gió cho Centauri Carbon với cửa từ bản lề. Có thể tùy chỉnh dễ dàng theo ý thích của bạn ngay trong phần mềm cắt lát!

Trước khi in!

Mô hình này có một số khoảng hở hẹp, trong khi Centauri Carbon có thể in dễ dàng, tôi khuyên bạn nên sử dụng cấu hình sợi in (filament profile) được hiệu chỉnh tốt. Một mô hình thử nghiệm với bản sao chính xác của kết nối giữa các bộ phận được bao gồm trong các tệp. Vui lòng in thử cái này trước để kiểm tra độ vừa vặn mà không lãng phí nhiều sợi in và thời gian in.

Vật liệu cần thiết

• 16 viên nam châm tròn 6x2mm

Các bộ phận đã in

Để dễ dàng tùy chỉnh, tôi đã phát hành một số lượng tối thiểu các mô hình cơ sở và các bộ sửa đổi khác nhau cho các mô hình đó. Các bộ sửa đổi có thể được kết hợp theo ý muốn của bạn để dễ dàng tạo ra phiên bản chính xác mà bạn muốn.

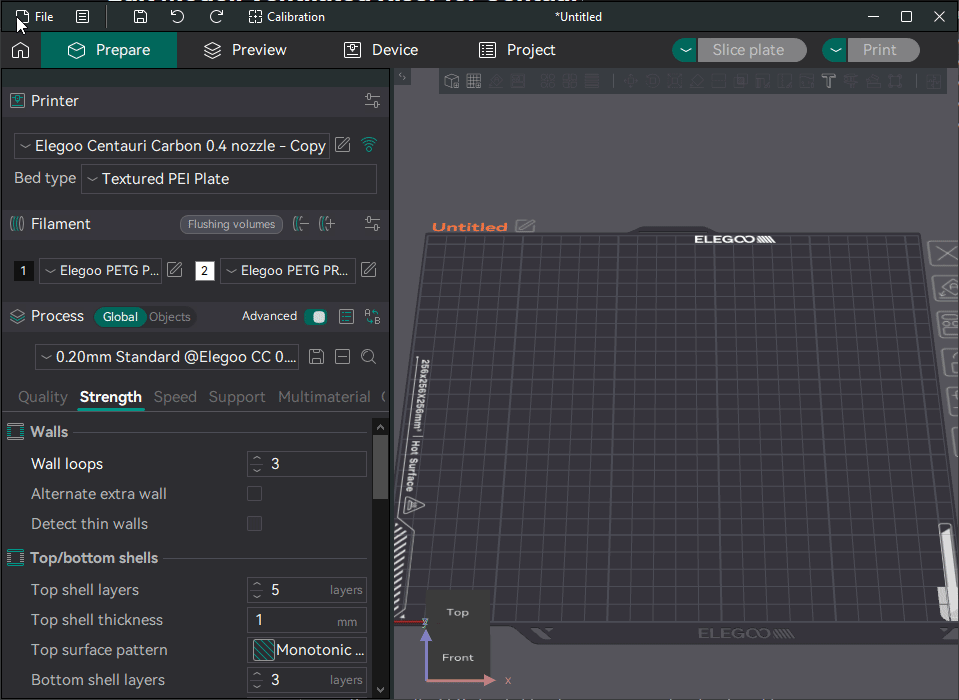

Để sử dụng các bộ sửa đổi, chỉ cần kéo phần cơ sở và bất kỳ bộ sửa đổi nào bạn muốn vào phần mềm cắt lát của bạn cùng nhau và chọn có khi nó hỏi bạn có muốn tải chúng dưới dạng một đối tượng duy nhất với nhiều bộ phận không. Sau đó, đi tới cài đặt đối tượng, nhấp chuột phải vào bộ sửa đổi và thay đổi nó thành loại chính xác (như được chỉ ra trong tên tệp).

Các bộ phận bắt buộc

• 4x Trung tâm, ít nhất một cái có bộ phận âm “Cắt tay nắm”
• 4x Cửa
• 2x Góc (cho phía trước bên trái và phía sau bên phải)
• 2x Góc đối xứng (cho phía trước bên phải và phía sau bên trái)

Bộ sửa đổi Trung tâm

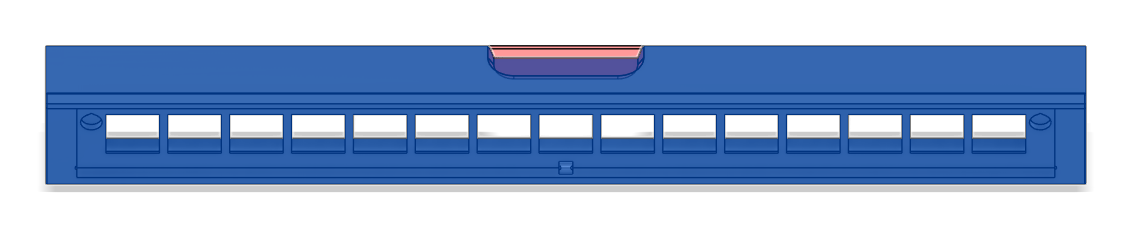

• Bộ phận âm - Cắt tay nắm Thêm một phần cắt cho tay nắm kính. Bắt buộc đối với bộ phận phía trước!

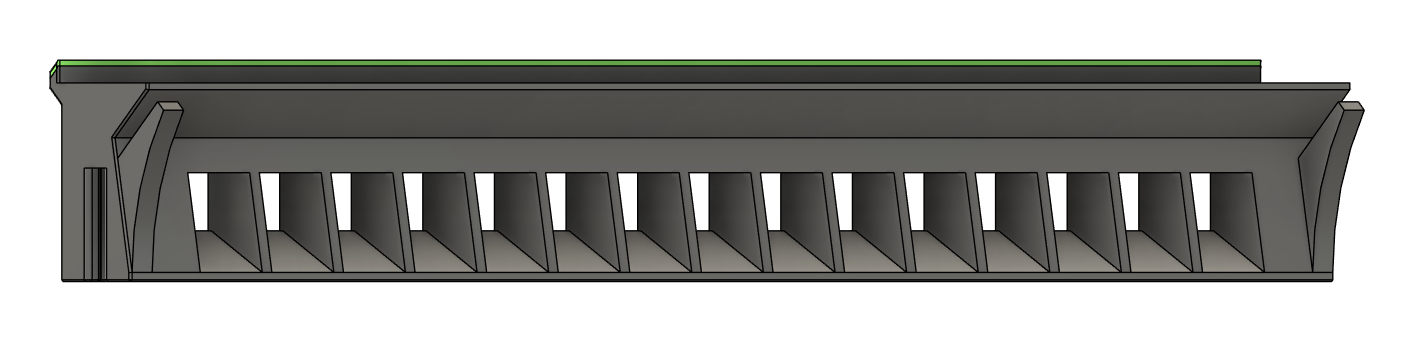

• Bộ phận - Viền cao Tăng chiều cao viền lên 3mm để có thể thêm gioăng hoặc bọt giữa kính và bộ nâng.

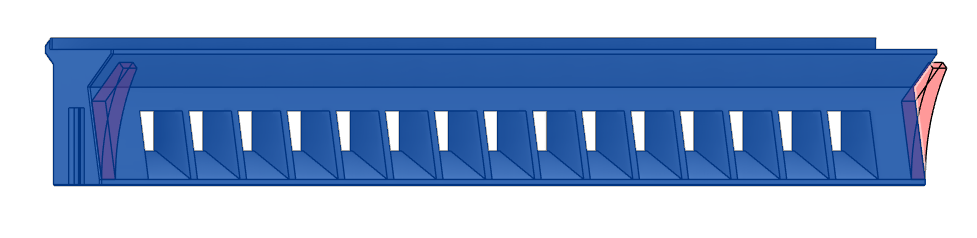

• Bộ phận âm - Không viền Loại bỏ hoàn toàn viền. Kết hợp với phần cắt viền trên các bộ phận góc, điều này sẽ cho phép kính trượt ra.
• Bộ phận âm - Không giá đỡ đèn LED Loại bỏ giá đỡ dải đèn LED để tiết kiệm một ít vật liệu và thời gian in.

Bộ sửa đổi Cửa

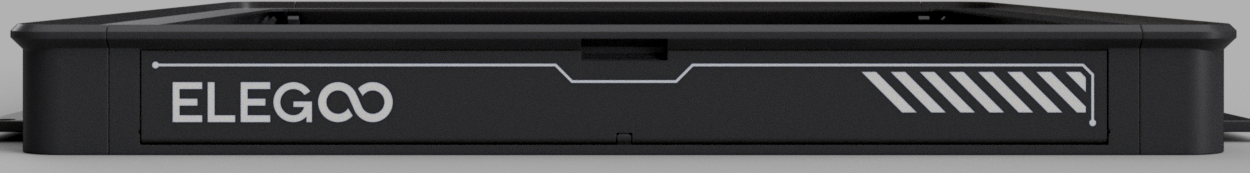

• Bộ sửa đổi - Đường kẻ

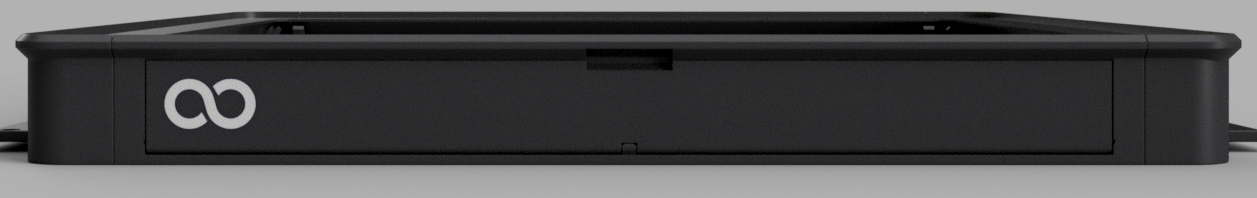

• Bộ phận sửa đổi - Vô cực Trái

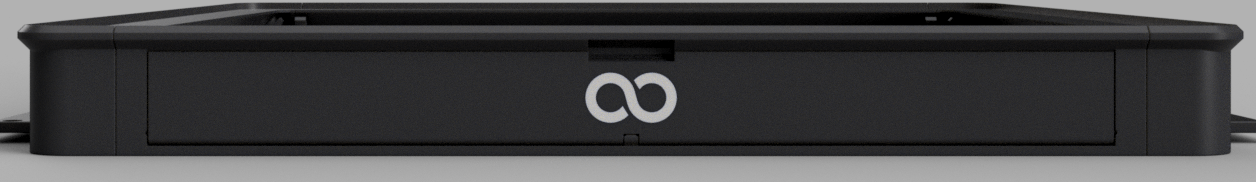

• Bộ phận sửa đổi - Vô cực Trung tâm
• Bộ phận sửa đổi - Vô cực Phải

Thêm thiết kế của riêng bạn có thể dễ dàng như thêm một tệp SVG làm bộ sửa đổi trong phần mềm cắt lát của bạn. Tôi khuyên bạn nên dùng độ dày 0.4mm để có 2 lớp. Sử dụng tấm đế có hoa văn cũng là một lựa chọn, vì mặt dưới của bản in sẽ là mặt nhìn thấy được (hãy đảm bảo nó tương thích với loại sợi in bạn chọn). Cũng có thể cân nhắc chuyển sang TPU cho vài lớp cuối cùng để tạo gioăng tích hợp.

Bộ sửa đổi Góc

Giống như chính các góc, các bộ sửa đổi này tồn tại ở cả phiên bản thông thường và đối xứng. Hãy đảm bảo khớp chúng với nhau.

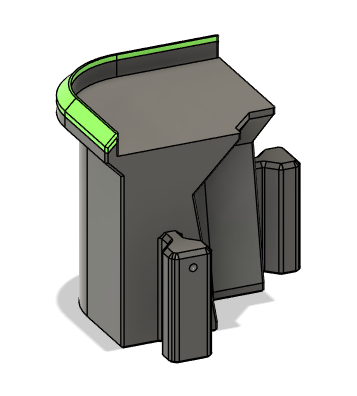

• Bộ phận - Viền cao Tăng chiều cao viền lên 3mm
• Bộ phận âm - Cắt viền Cắt phần trước/sau của viền để cho phép kính trượt về phía trước hoặc phía sau. Hãy đảm bảo cũng in một bộ phận trung tâm không có viền!
• Bộ phận - Viền cao cho phần cắt Phiên bản thay thế của viền cao để sử dụng với bộ phận âm cắt viền

Loại sợi in

Tôi khuyên bạn nên in mô hình này bằng PETG hoặc loại sợi có khả năng chịu nhiệt tốt hơn. PLA không được khuyến khích vì nó bị mềm ở nhiệt độ quá thấp.

Cài đặt in

Mô hình này được thiết kế và thử nghiệm với các cài đặt sau:

• Chiều cao lớp 0.2mm
• ~0.4mm chiều rộng đường in (có thể có một số biến thể, đặc biệt nếu sử dụng trình tạo tường arachne)
• Tường: 3+ (cho thứ tự in tường)
• Thứ tự in tường: Trong-Ngoài-Trong (để cải thiện độ chính xác kích thước)
• Đối với các bộ phận cửa và trung tâm: Hướng điền đầy đặc/rỗng: 0 độ (bản thân các mô hình được xoay 45 độ)
• Không cần hỗ trợ
• Không cần brim

Các mô hình được cung cấp theo hướng in được khuyến nghị. Bạn có thể đặt 2 bộ phận trung tâm hoặc 2 bộ phận cửa cùng lúc trên tấm in Centauri Carbon. Bạn có thể phải đặt thủ công nếu tính năng tự động sắp xếp không vừa hai cái.

Lắp ráp

• Dán nam châm vào các bộ phận cửa và trung tâm bằng một giọt keo siêu dính. Đảm bảo định hướng chúng sao cho các cửa hút vào các bộ phận trung tâm. Lau sạch keo thừa và để khô hoàn toàn trước khi tiếp tục.
• Lắp cửa bằng cách đẩy các cạnh vào vị trí trước, sau đó căn chỉnh các điểm bản lề trung tâm với các rãnh và đẩy vào. Việc đẩy bản lề trung tâm vào vị trí cần một lực nhất định, nó sẽ mở và đóng tự do sau khi vào vị trí.
• Kết nối các góc và bộ phận trung tâm bằng cách đẩy chúng lại với nhau. Phần cuối cùng sẽ cần một lực nữa, nhưng nó sẽ khớp vào vị trí. Kết nối này chắc chắn ngay cả khi không có keo, nhưng bạn có thể thêm keo hoặc băng dính nếu muốn có một lớp bịt kín hơn giữa các bộ phận. Lưu ý: các góc không đối xứng, hãy đảm bảo kết nối cạnh ngắn hơn của mỗi góc với bộ phận phía trước hoặc phía sau.
• Tùy chọn: thêm một dải đèn LED vào gờ nghiêng ở bên trong. Cáp có thể được luồn dọc theo cáp đầu in xuống ngăn dưới cùng, không cần lỗ (mở vĩnh viễn) ra bên ngoài.

Bản sửa đổi

Vui lòng tạo thêm các bộ sửa đổi/bộ phận để áp dụng cho các mô hình cơ sở này thay vì phát hành các phiên bản đã sửa đổi trực tiếp. Bằng cách phát hành các bộ sửa đổi và bộ phận, mọi người có thể dễ dàng trộn và kết hợp bất kỳ sửa đổi nào họ thích để có khả năng tùy chỉnh tốt nhất.

Ghi công

Mặc dù tôi đã thiết kế mô hình này từ đầu, nhưng tôi đã lấy cảm hứng từ các mô hình hiện có sau: Elegoo Centauri Carbon Vented Riser by JesusFreak DK Riser for Bambu Lab X1/P1 by dkarjadi
