Bộ Nâng Có Lỗ Thông Gió Elegoo Centauri Carbon

Cập nhật 2 (22/8/25)

Nó đây rồi! Phiên bản 2.0 của bộ nâng với các lỗ thông gió khít hơn, dễ tháo hơn và một lỗ dụng cụ để tháo các lỗ thông gió. Tôi cũng đã thêm các tab để giữ dải đèn LED. Cảm ơn các thành viên máy chủ Discord Elegoo của tôi đã giúp tôi thử nghiệm! Tôi vẫn chưa hoàn thành phiên bản thanh ngang, nhưng tôi đang cố gắng làm việc đó (tôi biết là chậm). Hãy xem ghi chú in cập nhật. Tôi sẽ cố gắng đăng video sớm.

Trong quá trình thử nghiệm, tôi thấy rằng bộ nâng này không làm tăng đáng kể nhiệt độ trong thể tích xây dựng, nhưng nó giữ cho nhiệt độ ổn định hơn nhiều. Tôi vẫn đang thử nghiệm với một số cặp nhiệt điện đa đầu dò và sẽ cập nhật ở đây khi có dữ liệu đó sẵn sàng để trình bày.

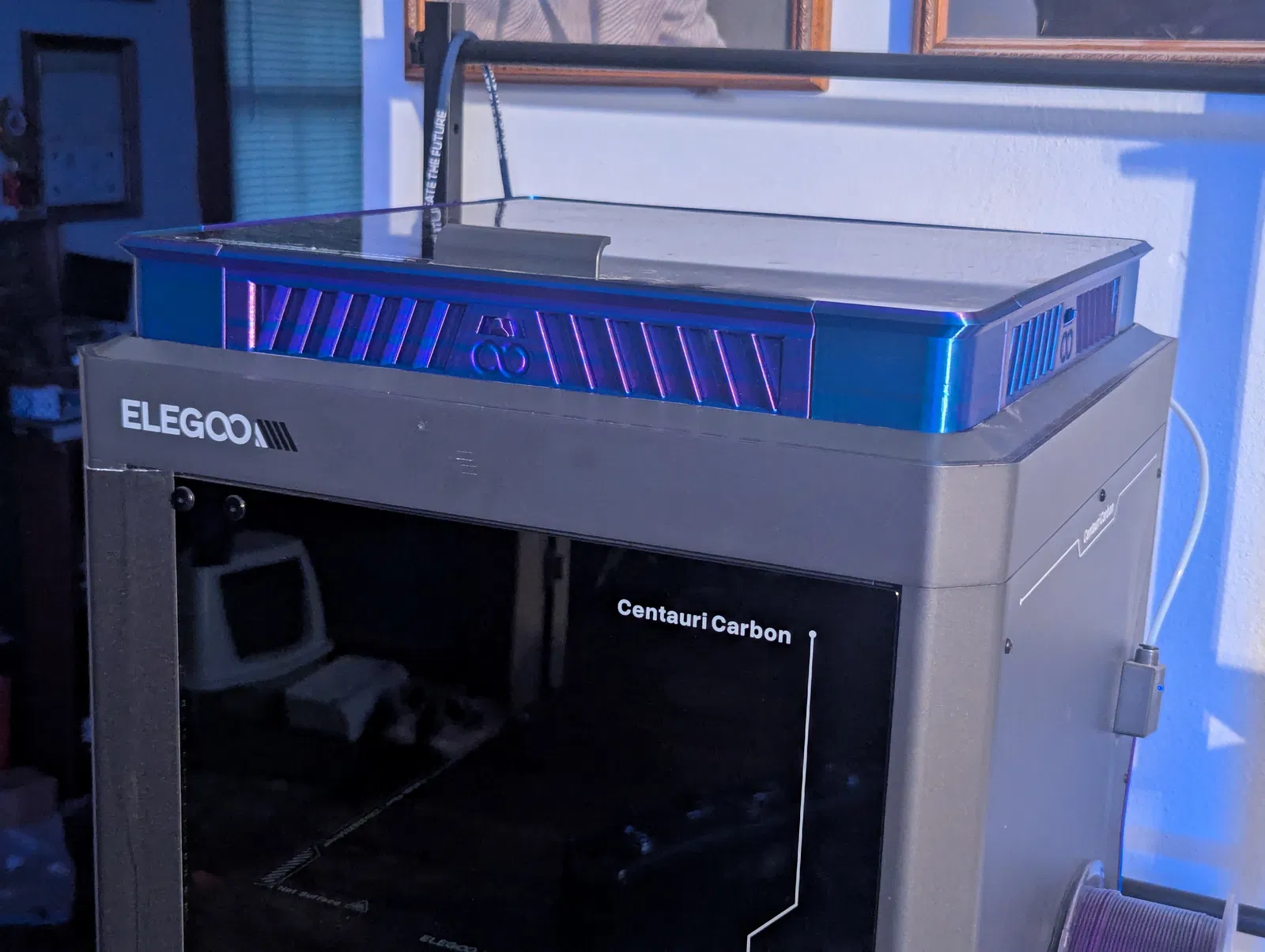

Bộ nâng LED có lỗ thông gió cho Centauri Carbon

Tôi lấy cảm hứng cho bộ nâng này từ vô số các mẫu tương tự cho Bambu X1C trên Printables. Tôi là một nhà thiết kế nghiệp dư và không thể làm được điều này nếu không có sự giúp đỡ. Xin chân thành cảm ơn những người hỗ trợ cộng đồng khác và quản trị viên của Discord Elegoo đã giúp tôi thử nghiệm thiết kế này. Không theo thứ tự cụ thể, Chirimorin, LaserVelociraptor, YogurtDrink, Kiera và SQUIRRELYMOOSE đã giúp ích rất nhiều trong việc đưa ra phản hồi về thiết kế này.

Bộ nâng này có các tính năng sau:

• Lỗ thông gió có thể mở hoặc đóng tùy theo vật liệu bạn đang in
• Vát 45 độ quanh viền để đèn LED dải có thể chiếu sáng
• Vát chuyển sang 90 độ ở các góc để đèn dải có thể đi theo góc uốn
• Các góc phía sau có các rãnh để dây điện đi qua
• Thanh ngang tùy chọn cho đèn dạng thanh với các lỗ để sử dụng dây rút
• Toàn bộ bộ nâng (trừ thanh ngang) có thể được in trong một lần trên Centauri Carbon
• Hầu hết được in mà không cần hỗ trợ. Thanh ngang A là bộ phận duy nhất cần hỗ trợ.

Tính năng bổ sung: Người thử nghiệm đã phát hiện ra rằng các góc tròn của nắp kính có thể không được mài đúng cách, khiến nắp không được khít. Bộ nâng này bù đắp cho điều đó bằng cách cho phép nhiều không gian hơn cho các góc tròn.

Lắp ráp

Cả 4 tấm bên đều giống nhau, trừ khi sử dụng thanh ngang là tùy chọn. Các khe trên các tấm khớp với các tab ở các góc. Dán keo là tùy chọn, nhưng sẽ giảm chuyển động và có thể rung ở một số cộng hưởng nhất định.

Vì CC không hoàn toàn vuông, các mảnh góc mỗi mảnh khác nhau và yêu cầu định hướng đúng. Chúng được dán nhãn để dễ lắp ráp. Mỗi góc có một cạnh hơi dài hơn. Văn bản sẽ hiển thị "mặt trên" khi bạn nhìn chúng từ phía trước máy. Thanh ngang cũng có chỉ báo "phía trước".

Thanh ngang LED được in làm hai phần và có thể được giữ với nhau bằng thanh LED của bạn làm giá đỡ hoặc dán lại với nhau ở hai mặt phẳng ngang ở giữa. Điều này cũng có thể giảm rung ở một số cộng hưởng nhất định.

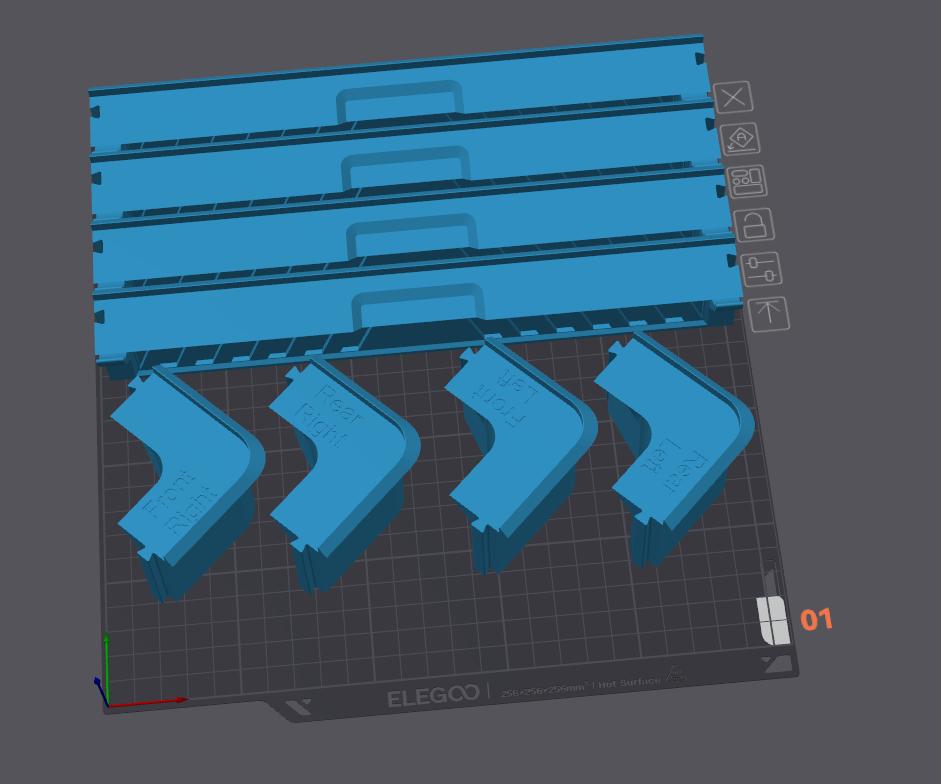

Bố cục in tối ưu:

Lưu ý các góc ở phía trước và các tấm ở phía sau. Các tấm có xu hướng nhấc khỏi bàn in trong quá trình thử nghiệm của tôi ở gần phía trước do cửa kính không được đóng kín hoàn toàn.

Ghi chú in

Bạn sẽ cần in tổng cộng 4 mảnh tấm và mỗi mảnh góc. Tất cả chúng có thể được sắp xếp để vừa với bàn in của CC như trong ví dụ bên phải.

In tùy chọn 1: Tiêu chuẩn, không có thanh ngang

• In 4 bản sao của "CC Riser - Panel V2.step". Bạn có thể thay thế tấm liền cho bất kỳ hoặc tất cả các tấm này.
• In 1 bản sao của mỗi mảnh góc

In tùy chọn 2: Có thanh ngang

• In 2 bản sao của "CC Riser - Panel.step"
• In 2 bản sao của "CC Riser - Notched panel.step"
• In 1 bản sao của mỗi mảnh góc
• Trong một lần in riêng, in một bản "CC Riser - Crossbar A.stl" và một bản "CC Riser - Crossbar B.stl"

Sau khi in, bạn có thể giải phóng các thanh trượt bằng cách ấn tuốc nơ vít hoặc lục giác vào lỗ ở đầu tấm. Điều này sẽ làm cho lỗ thông gió bật ra với lực tối thiểu và ít có khả năng làm hỏng bất cứ thứ gì.

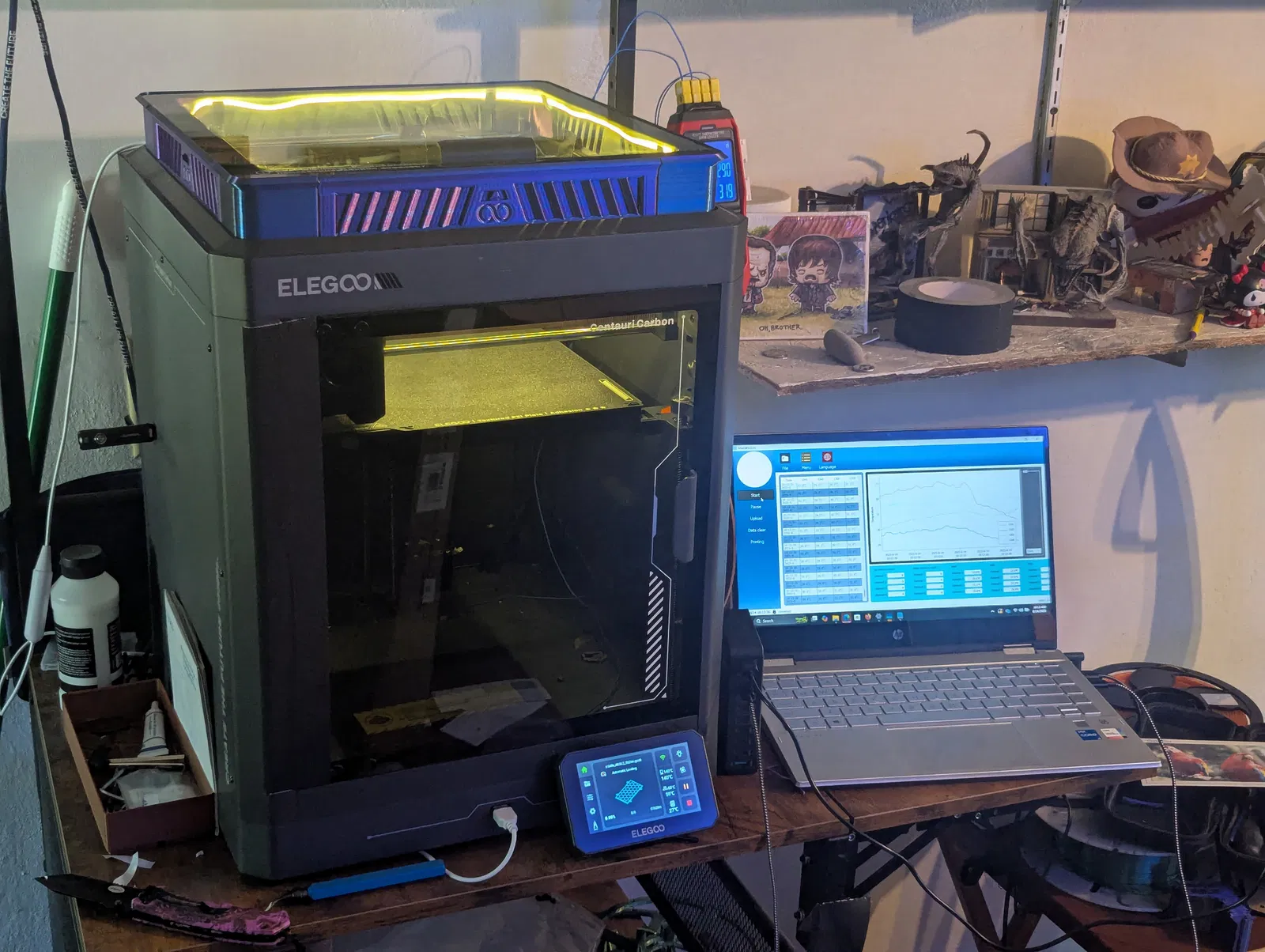

Lắp đặt dải đèn LED

Tôi đã đặt hàng một dải LED USBgeneric từ Amazon với giá dưới 20 đô la. Nó không quá sáng, nhưng đủ để hoàn thành công việc và có bộ điều chỉnh độ sáng và công tắc nguồn tích hợp. Bất kỳ dải LED nào cũng được, miễn là nó rộng dưới 13mm (dải tiêu chuẩn là 8mm).

Tôi bắt đầu với phần dải mà dây kết nối nằm cạnh rãnh và quấn nó xung quanh, dán nó khi bạn đi. Đảm bảo giữ một chút lực căng khi bạn làm để tránh bị chảy xệ. Các dải có các vạch cắt được chỉ định, hãy đến gần hết chu vi và cắt ở vạch gần nhất. Tôi đã đọc rằng việc áp dụng nhiệt từ đèn khò nhỏ lên bề mặt của bộ phận đã in nơi bạn sẽ dán dải bằng đèn khò sẽ cải thiện độ bám dính. Tôi chưa thử. Tôi thấy rằng băng keo hai mặt dạng gel hoạt động cực kỳ tốt cho việc này.

Nếu bạn đang sử dụng thanh LED yêu cầu thanh ngang, bạn có thể gắn nó bằng một vài dây rút. Chiều dài của thanh LED được buộc chặt ngang qua sẽ giữ cho thanh chắc chắn, nhưng bạn có thể dán các bề mặt tiếp xúc lại với nhau nếu muốn.

Bất kỳ phản hồi nào về thiết kế này đều được đánh giá cao!

Các cập nhật cũ hơn:

Cập nhật 1 (21/2/25)

Một phiên bản một mảnh cho máy in khổ lớn đã được yêu cầu và đã được thêm vào. Tôi chưa tự mình in phiên bản này, nhưng nó chỉ là các mảnh ban đầu được ghép lại nên sẽ không có vấn đề gì. Vui lòng cho tôi biết nếu có vấn đề.

Cập nhật 1.1 (21/7/25)

Chà, tôi cảm thấy vô cùng vinh dự và khiêm tốn khi thấy mô hình của mình được giới thiệu trên 3d Printing Nerd! Tôi thấy một số phản hồi trong phần bình luận và sẽ làm việc để thực hiện thêm một số cập nhật. Cuộc sống đã... cuộc sống... và tôi đã có một số thứ đang được thực hiện.

https://youtu.be/VklTXBn4Aa4?si=KIn1_t4tD1VLmDo9

Cập nhật 1.2 (26/7/15)

Đã thêm tệp 3mf bố cục được sắp xếp sẵn để dễ dàng in. Tôi cũng đã mua một bộ ghi dữ liệu nhiệt độ 4 đầu dò để thực hiện một số thử nghiệm nhiệt với các lỗ thông gió. Tôi có một mẫu thử của một mô hình bịt kín tốt hơn mà tôi có thể sẽ phát hành dưới dạng V2.0, hy vọng là vào cuối mùa hè sau khi tôi xác thực dữ liệu của mình.
