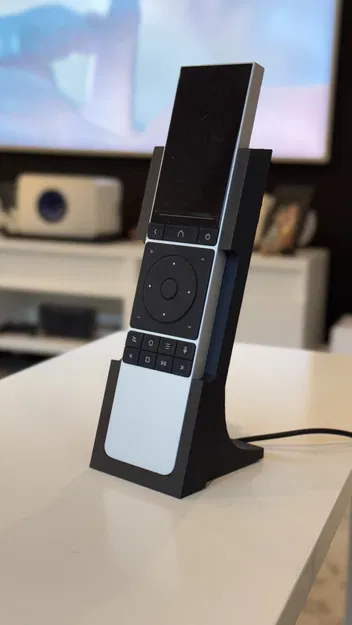

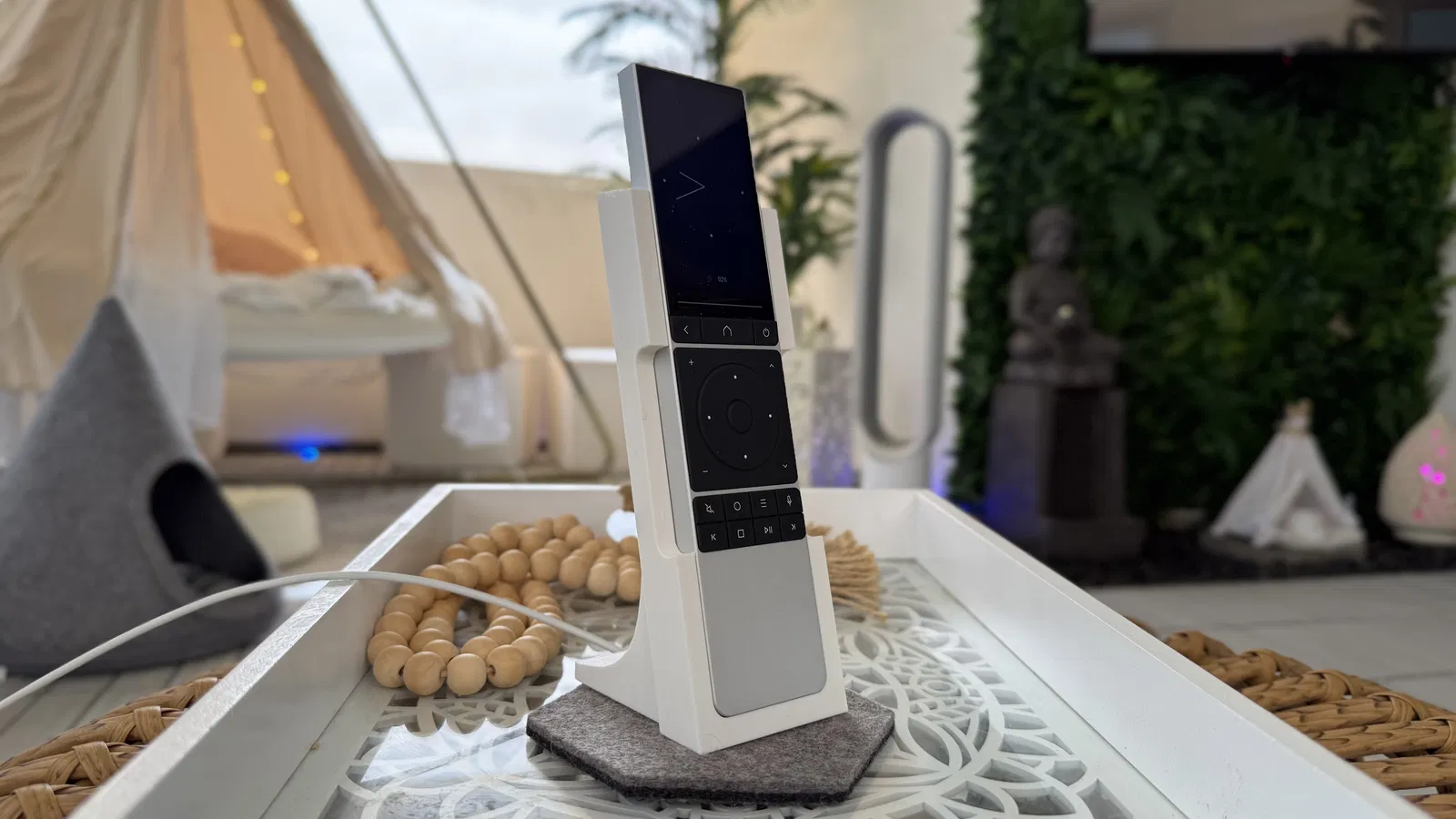

Giá đỡ sạc không dây Unfolded Circle Remote 3

Giá đỡ sạc không dây cho Unfolded Circle Remote 3 có thể lắp vừa sạc MagSafe (56mm) hoặc sạc của bên thứ ba (58mm). Phần đế và phần nắp đều dùng chung; bạn chỉ cần chọn kích thước đế sạc phù hợp và in theo.

Mình có kèm theo một mẫu trống để bạn tự chỉnh sửa nếu cần.

Đây là thiết kế 3 mảnh bấm khớp, nên bạn lưu ý sẽ cần căn chỉnh cài đặt filament, độ đặc ruột, máy in và đầu phun để đảm bảo khớp vừa vặn.

Mình có kèm theo các file test fitment để bạn chỉnh cài đặt với lượng filament tốn ít nhất. Để có kết quả tốt nhất, mình đề xuất in với supports dạng cây (chỉ các vùng quan trọng) với giá đỡ hướng lên trên (rot x=-75) và phần đế hướng xuống dưới (rot x=105).

LẮP RÁP:

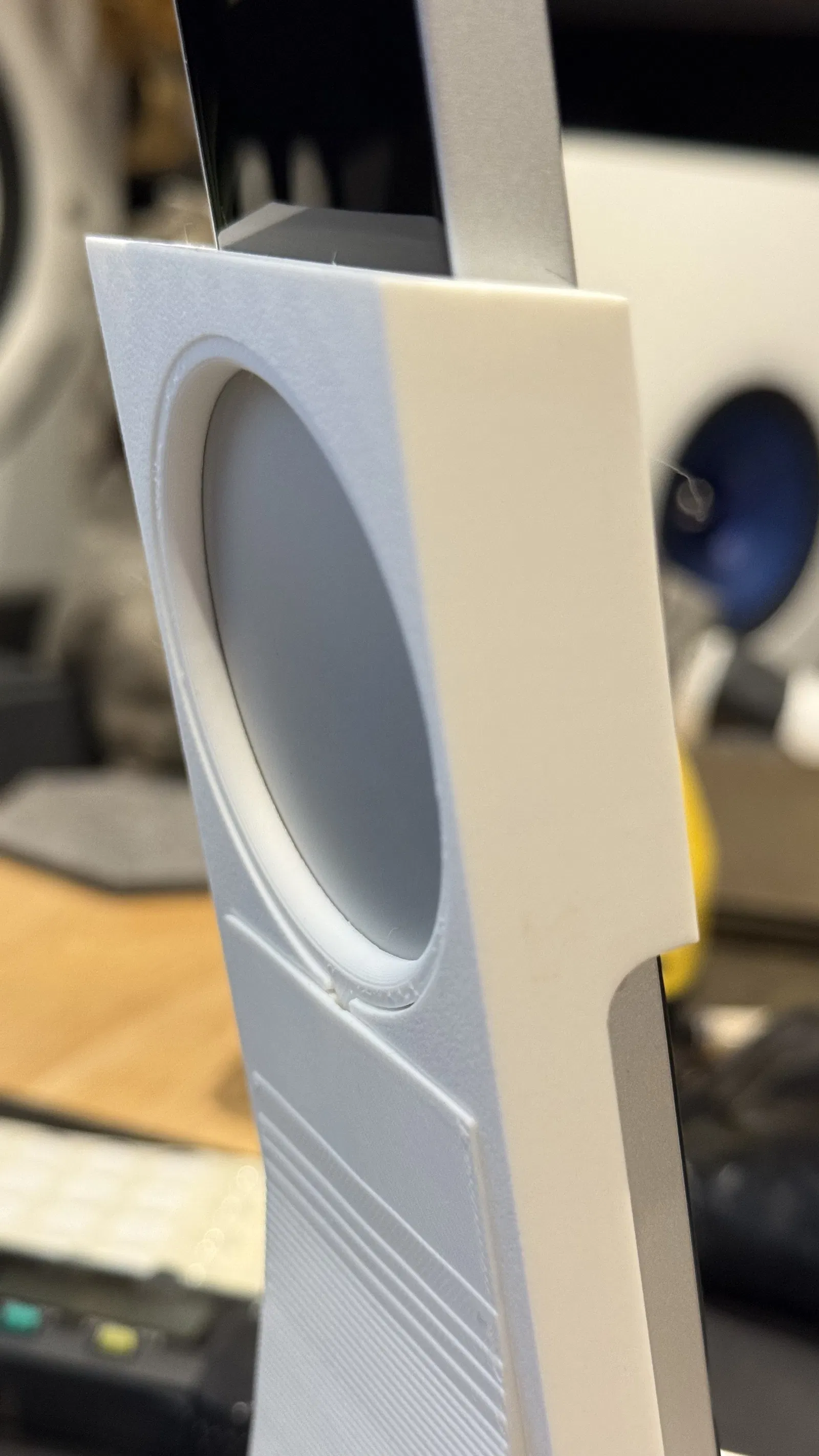

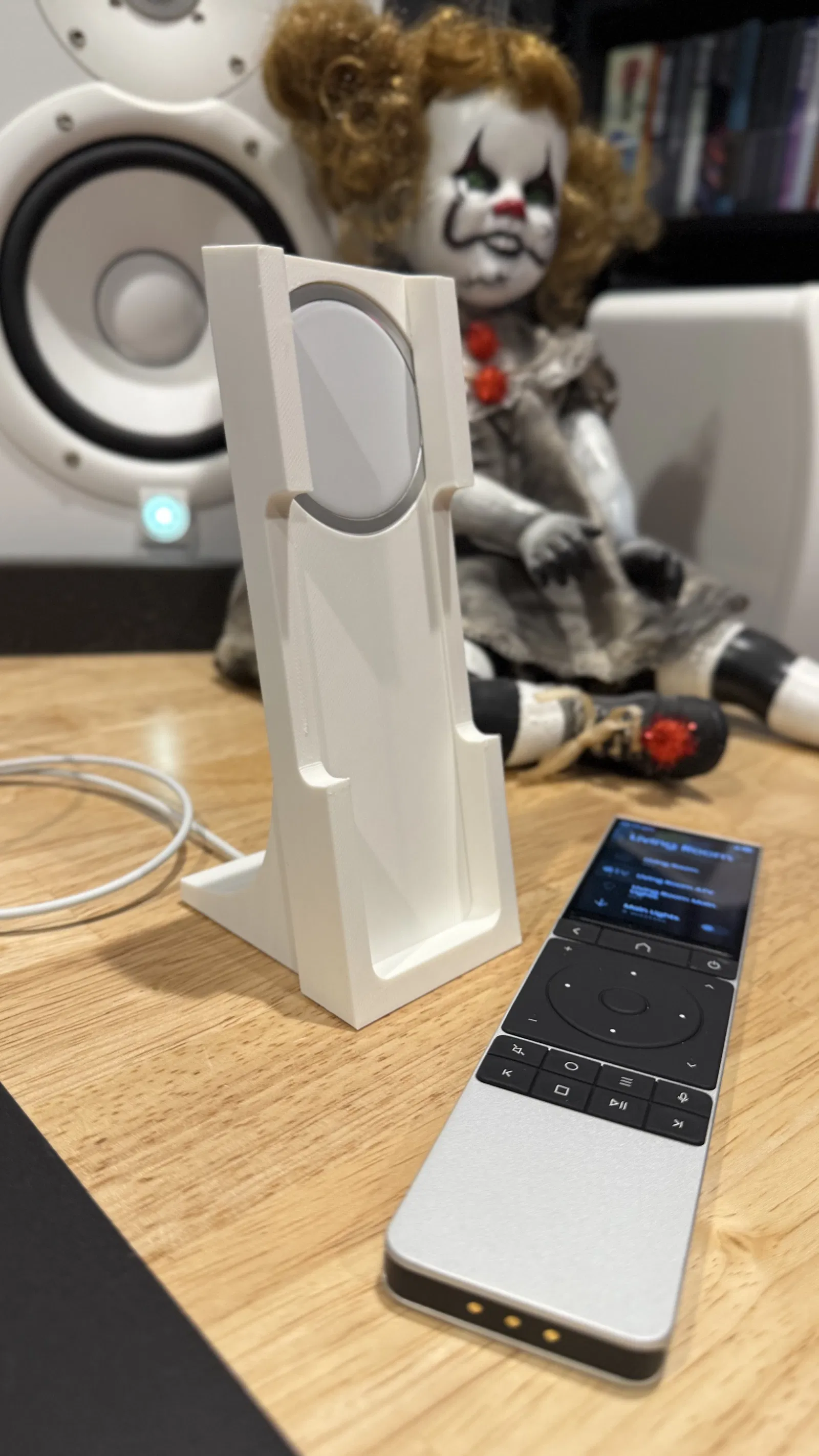

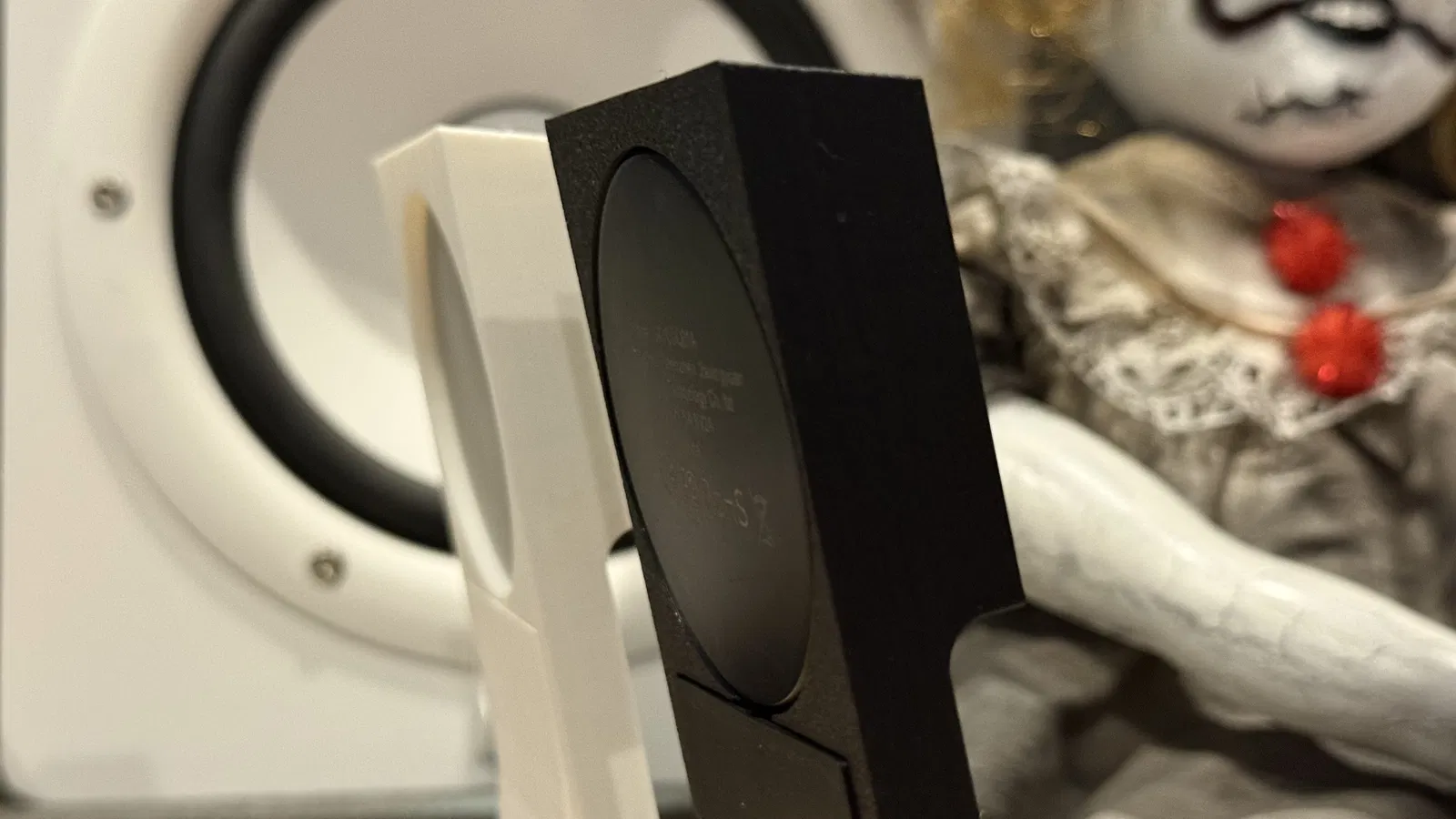

1. Đặt bộ sạc không dây vào phần lõm hình tròn của đế sạc, đảm bảo bộ phận sạc nằm phẳng với đế sạc trong khi luồn dây cáp vào rãnh.
2. Căn chỉnh các chốt ở mặt sau của đế sạc với các rãnh đuôi én trên phần đế và trượt đế lên trên, nhớ giữ dây cáp nguồn ở rãnh trung tâm. Lắp đế lên khoảng ¾ chiều cao của đế sạc. Nó sẽ khít chặt.
3. Luồn dây sạc căng quanh đáy rãnh luồn dây của đế sạc và ra phía sau, sau đó gắn phần nắp đế bằng cách căn chỉnh các chốt tương ứng, rồi ấn mạnh xuống để nắp đế khớp vào vị trí.
4. Lắp đế sạc lên trên cho đến khi khe hở biến mất và toàn bộ bộ phận có thể đứng thẳng và khít với nhau.

LƯU Ý: Phần đế, giá đỡ và nắp nên khớp chặt với nhau bằng các khớp đuôi én và có thể cần một chút lực nhẹ để lắp ráp. Tương tự, bộ sạc nên khít chặt vào phần lõm của nó. Tuy nhiên, Remote 3 nên lắp lỏng trên giá đỡ.

CẨN TRỌNG: Bạn không nên cố ép remote vào đế sạc. Nếu Remote 3 không trượt vào vị trí dễ dàng mà không có ma sát, TUYỆT ĐỐI KHÔNG cố ép vào, bạn có thể làm hỏng remote của mình. Vui lòng kiểm tra lại cài đặt in.

CẬP NHẬT:

• Hỗ trợ thêm cho phiên bản TPU rộng hơn của .
• Thêm bộ đệm cho phiên bản MagSafe sau khi nhận thấy có những thay đổi nhỏ trên bộ sạc MagSafe của Apple năm 2025.

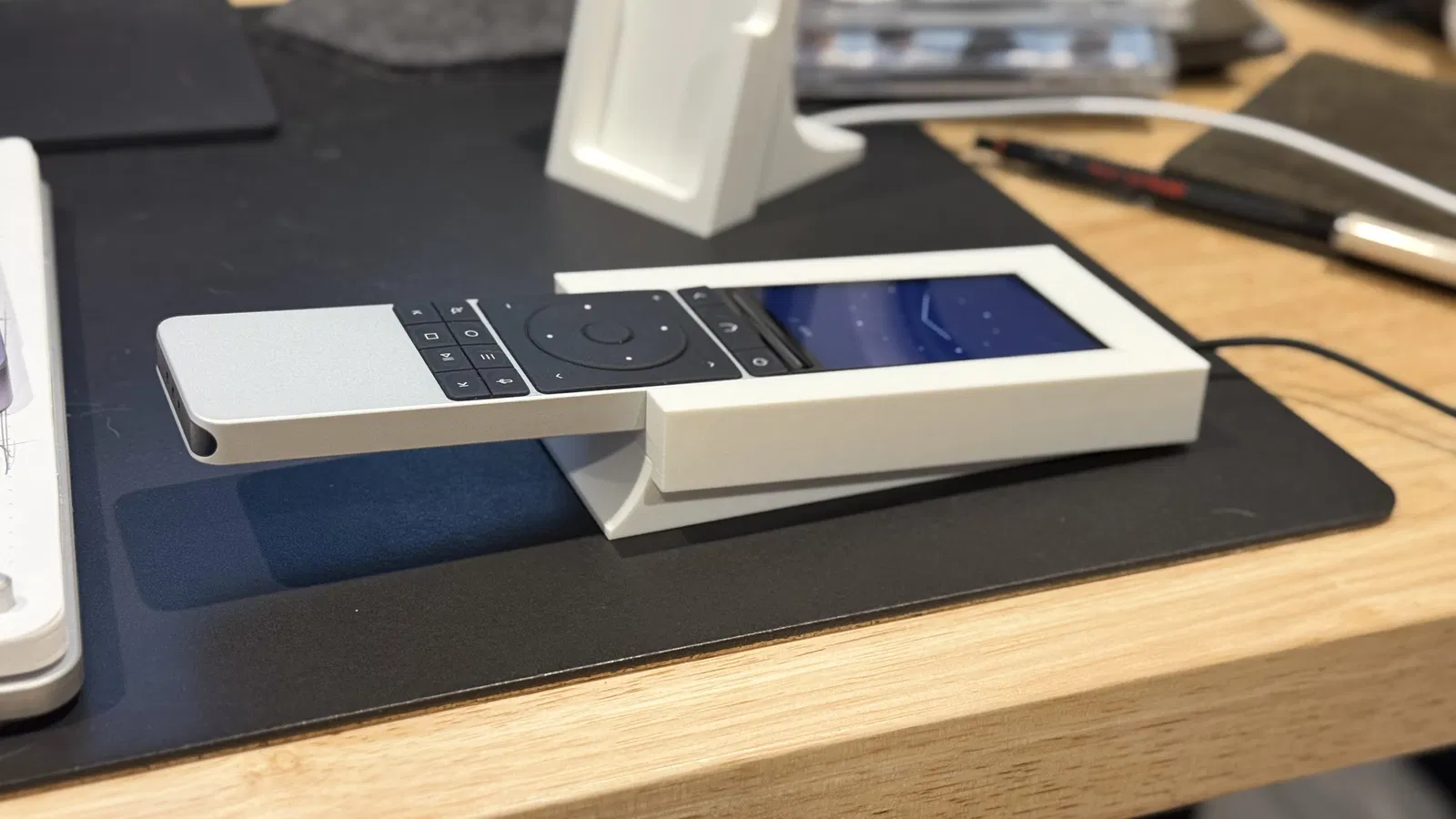

• Thêm phiên bản phẳng kiểu butcher block để tăng công thái học. Bao gồm đế, nắp đế và 3 kích cỡ riêng. Xin lưu ý phiên bản Anker chưa được kiểm tra vì mình không sở hữu bộ sạc không dây đó.
• Hỗ trợ thêm cho của Jake.
• Thêm phiên bản v2 của đế và nắp đế với rãnh luồn dây sâu hơn và tròn hơn để luồn dây tốt hơn.
• Hỗ trợ thêm cho bộ sạc Anker (59.88mm). Bạn sẽ cần in đế Anker kèm theo. Xin lưu ý phiên bản này chưa được kiểm tra, mình không sở hữu bộ sạc này và không thể xác nhận độ khớp. Vui lòng cho mình biết nếu cần chỉnh sửa nhé.
