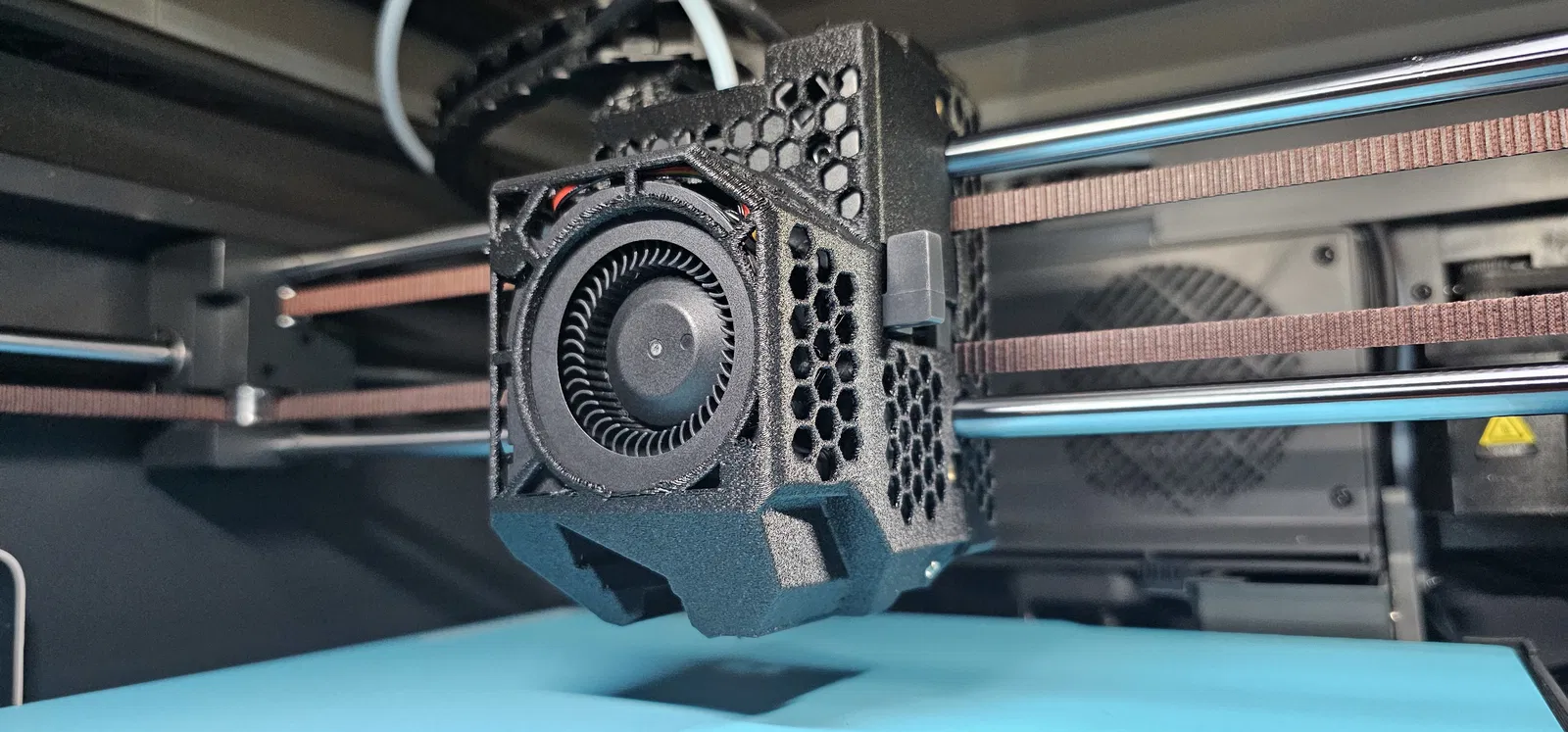

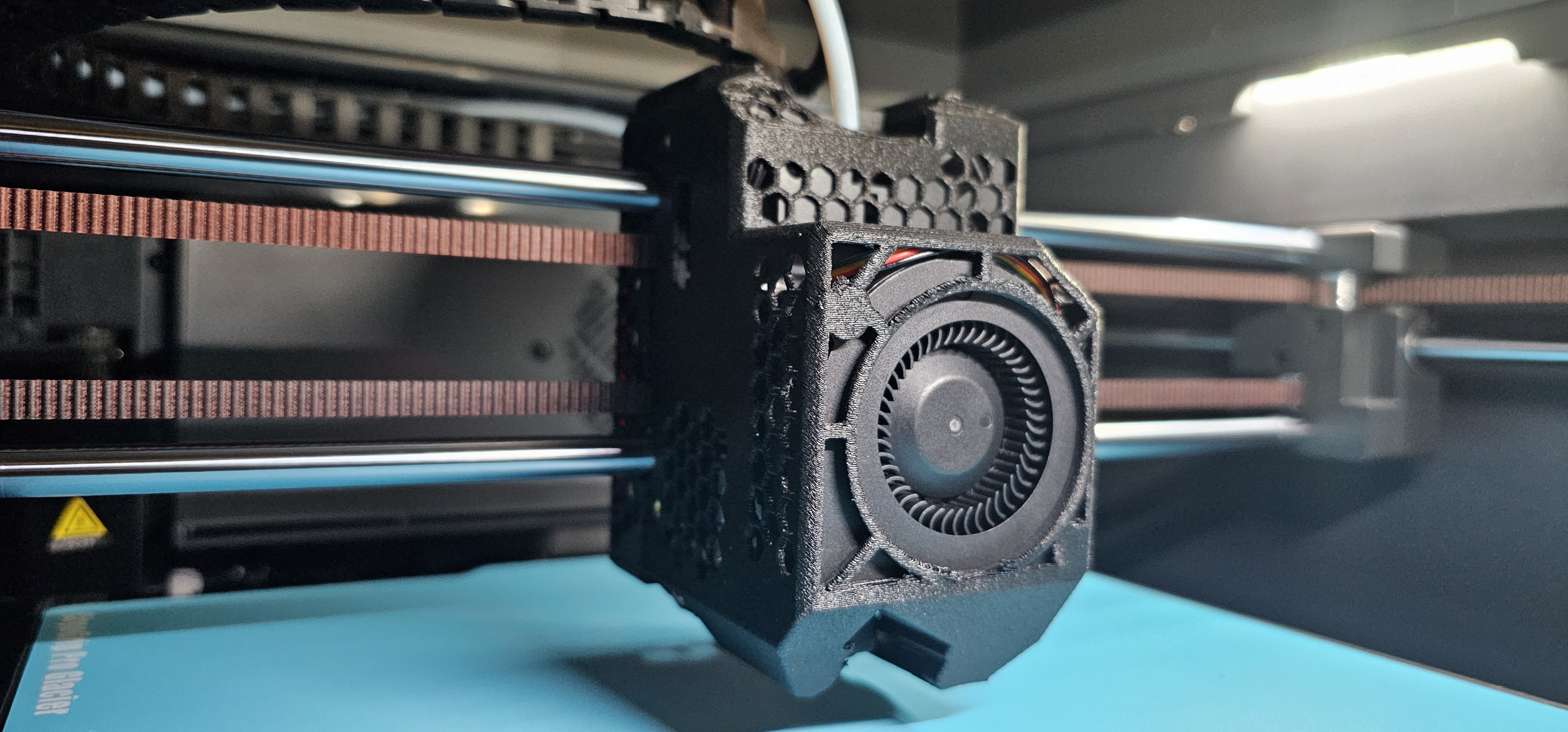

Cover Toolhead Siêu Nhẹ SE3D cho Elegoo CC

Cảm ơn rất nhiều đến Synthetic Electron 3D vì những đóng góp tuyệt vời của anh ấy cho bản thiết kế cover toolhead gốc. Tôi đã dành vài ngày để tối ưu hóa việc giảm trọng lượng thiết kế của anh ấy đến mức tôi thấy an toàn. Nó có thể nhẹ hơn nữa không? Có thể, nhưng có lẽ sẽ tạo ra một chiếc cover quá mỏng manh, khó in hoặc khó sử dụng. Bản in của tôi trông hơi xấu, nhưng miễn là nó hoạt động tốt thì không cần phải đẹp.

Cái gì đã được làm lại:

• Các phần không có cấu trúc đã được làm mỏng đi. Toàn bộ phần còn lại chủ yếu nằm ở các góc, các khớp nối và điểm gắn.
• Các tấm dạng khung xương và lỗ thông gió được tạo ra, loại bỏ các phần không cần thiết phía trên quạt để phân bổ trọng lượng tốt hơn, hầu hết trọng lượng giờ đây nằm phía sau quạt. Điều này dịch chuyển trọng tâm về phía các thanh dẫn hướng và tâm trọng lực của toolhead để kiểm soát quán tính tốt hơn.
• Các vòi phun làm mát bộ phận được tạo hình lại để luồng khí trực tiếp hơn, áp suất quạt về lý thuyết sẽ cao hơn và cho phép tốc độ quạt thấp hơn/yên tĩnh hơn. Điều này cũng giúp nhìn rõ bộ phận in hơn dưới toolhead.

Tiết kiệm trọng lượng:

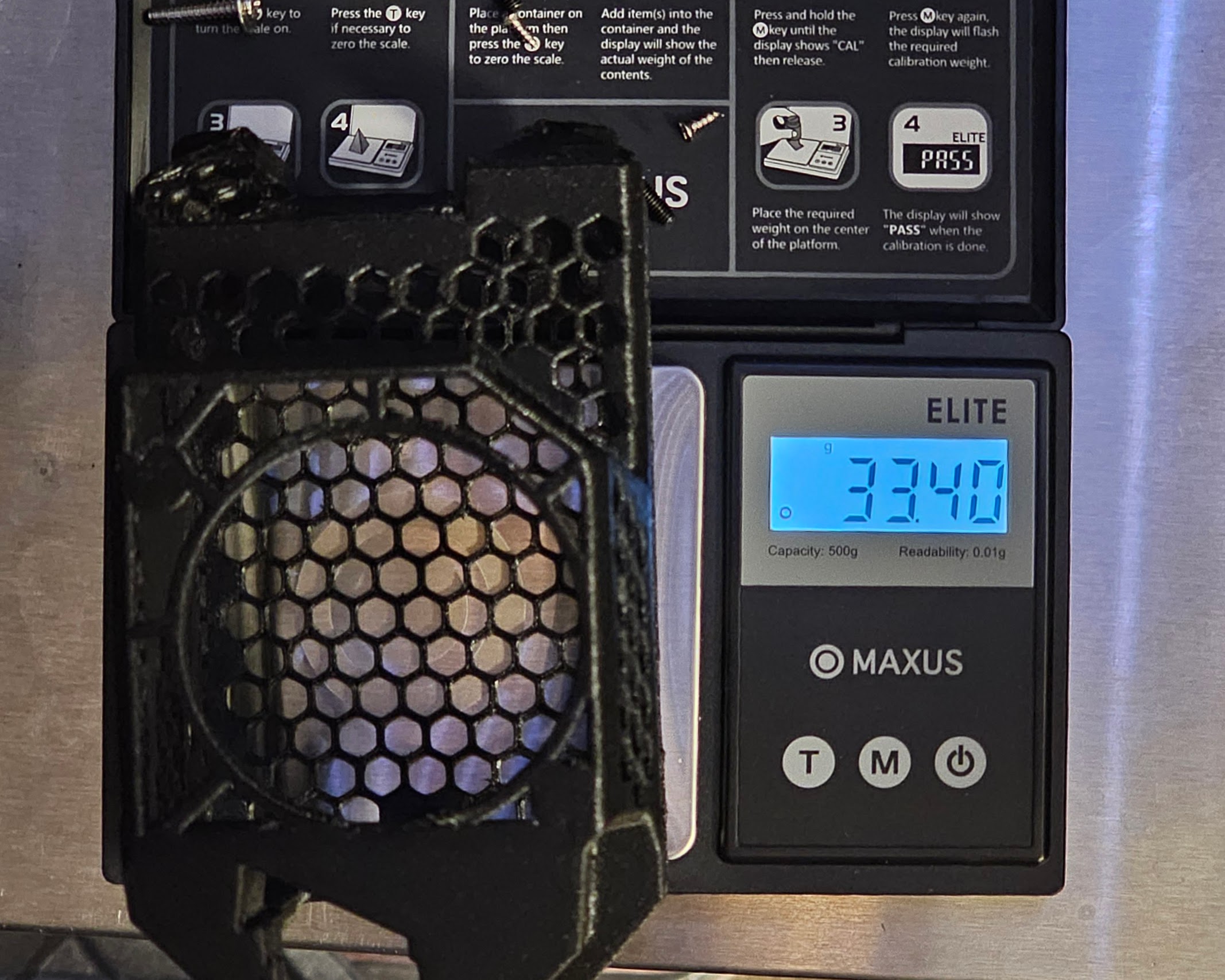

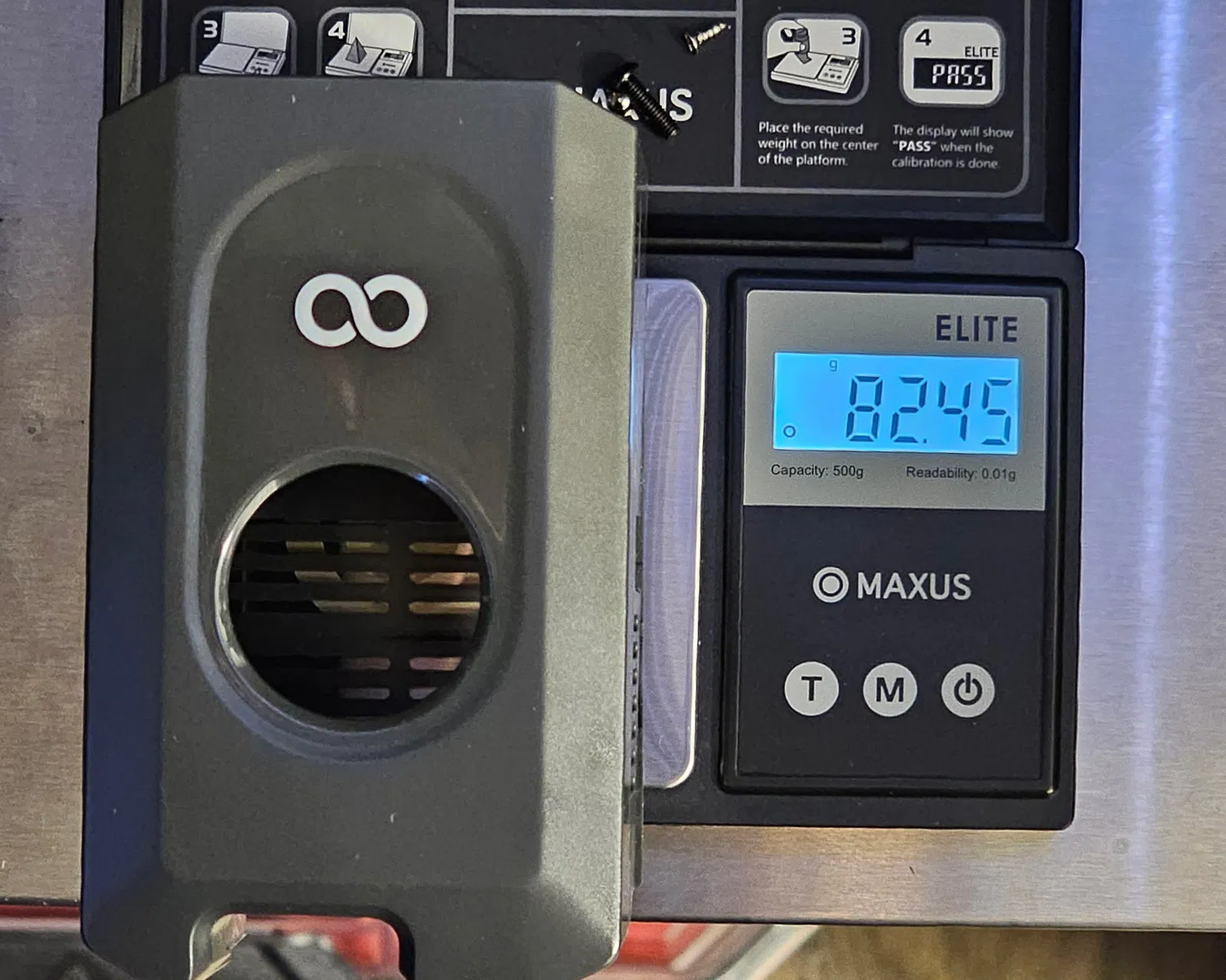

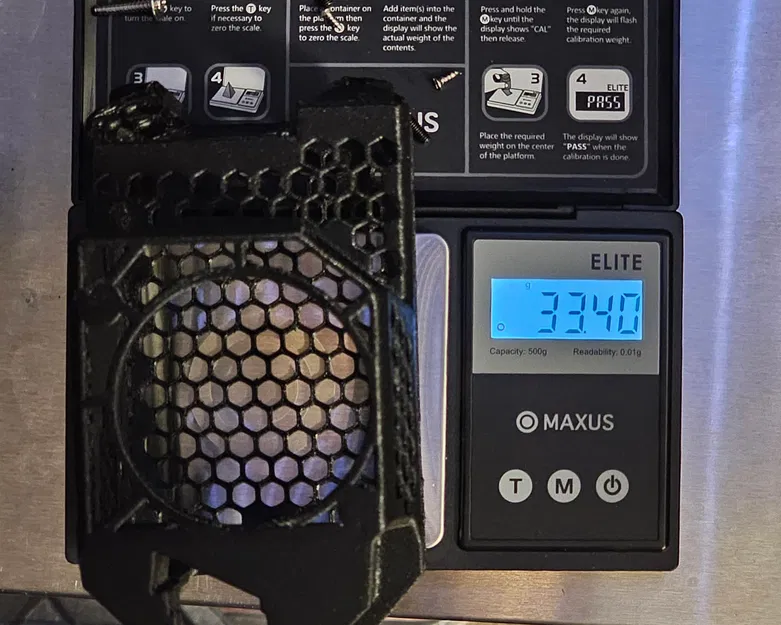

• Bộ toolhead gốc (không có quạt) nặng khoảng 82.5g. Bản in của tôi với thiết kế mới này được in bằng Elegoo PAHT-CF (có trọng lượng tương đương ABS/ASA) và chỉ nặng khoảng 33.5g (in nghiêng). Bản thiết kế lại SE3D gốc nặng khoảng 63g với cùng cài đặt in.

Phần cứng lắp ráp:

• Bộ remix này tái sử dụng các ốc vít quạt và tấm lưng gốc.
• Ốc vít tự khoan M2x5mm để gắn cover trước và sau.

Cài đặt in (vòi phun 0.4mm):

• Độ cao lớp: 0.2mm
• Tường Arachne và thứ tự tường trong/ngoài.
• 2 vòng tường, 3 lớp trên/dưới.
• Tỷ lệ đổ đầy: 8% Gyroid.
• Ngưỡng đổ đầy thưa tối thiểu: 1mm.

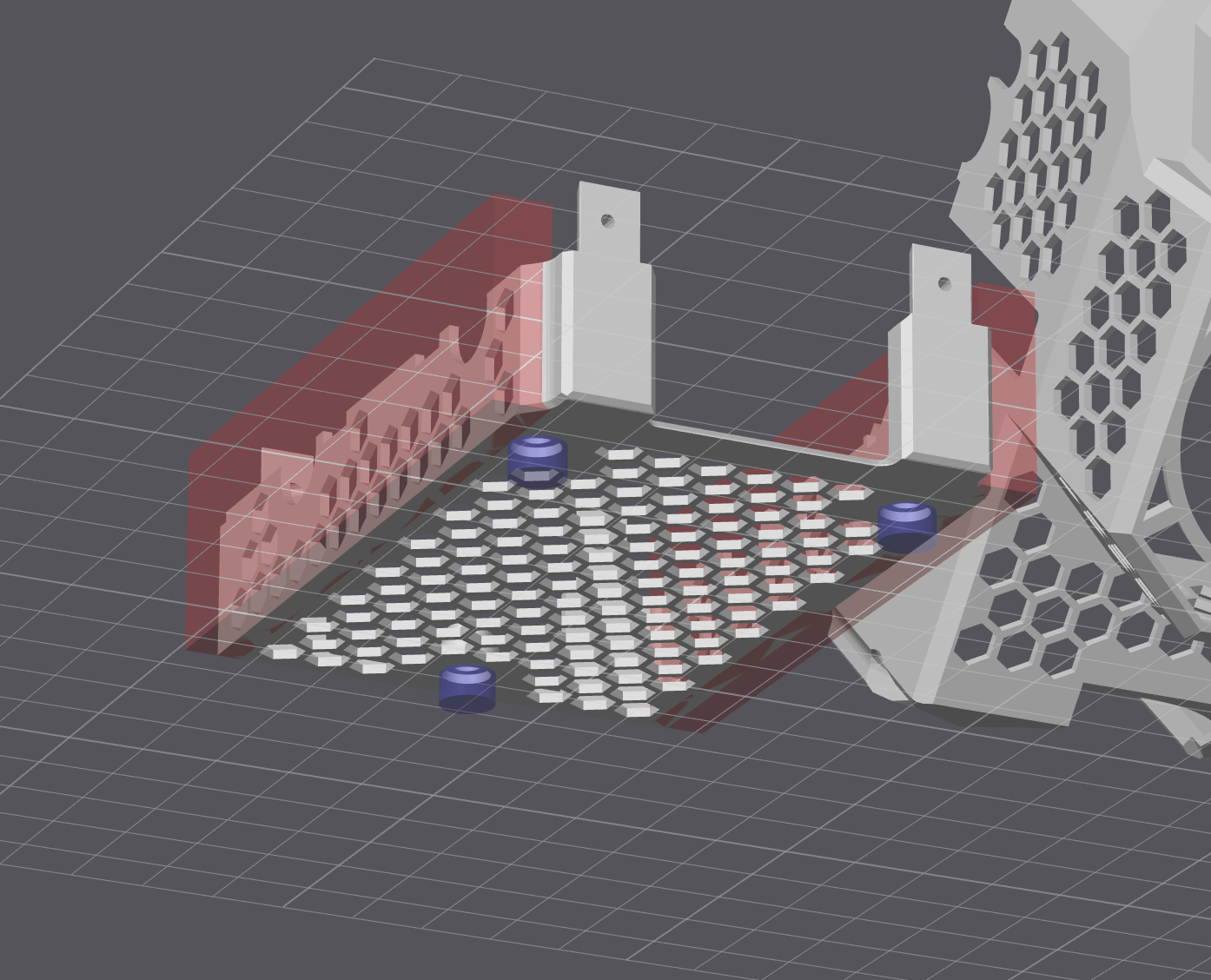

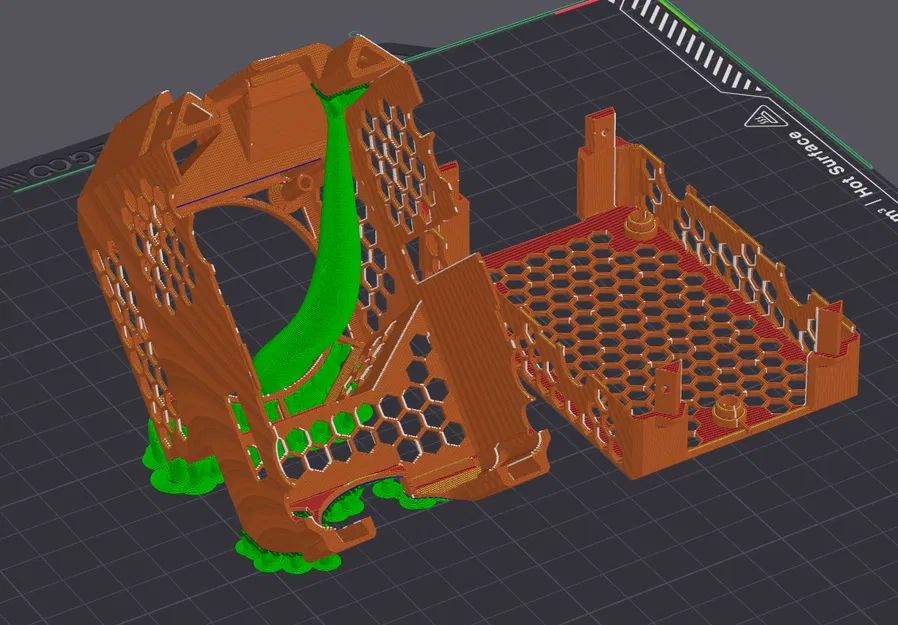

• Hỗ trợ cây slim, góc ngưỡng 10° (SỬ DỤNG FILE 3MF ĐƯỢC CUNG CẤP VỚI ORCA SLICER, CÁC BỘ PHẬN HỖ TRỢ ĐÃ ĐƯỢC CHỈNH SỬA VỚI BLOCKERS VÀ ENFORCERS)
• Không dùng Brim.

Lắp đặt:

• Tháo tất cả ba bộ phận cover OEM, tháo quạt khỏi cover trước.
• Lắp quạt vào cover trước mới bằng hai ốc vít gốc, định tuyến cáp sang bên trái.
  • Đảm bảo quạt "khớp" vào phần vòi phun làm mát bộ phận, nếu không nó chưa được gắn chặt vào khung.
  • Ốc vít có thể hơi khó vặn, hãy cẩn thận cắt ren bằng cách vặn vào và ra một chút cho đến khi ốc vít ăn hết vào quạt. Không cần siết quá chặt.
• Lắp cover sau bằng ba ốc vít gốc.
• Cắm quạt, cẩn thận đặt đầu nối vào góc trên cùng bên trái của họng quạt.
• Trượt cover trước vào các khớp dovetail của cover sau và cố định bằng ốc M2x5mm tại cả 4 khớp dovetail.
• HIỆU CHUẨN LẠI MÁY IN, MOD NÀY THAY ĐỔI HOÀN TOÀN ĐỘNG HỌC CỦA INPUT SHAPING VÀ PID TUNING.

Kết quả in tốt nhất của tôi đến từ việc in bản này trước bằng PETG, sau đó sử dụng cover toolhead và hiệu chuẩn đó để in lại bằng vật liệu ưa thích của tôi.

Cập nhật:

• 10/09/2025 - Thêm khoảng hở dây curoa cho tấm lưng.
