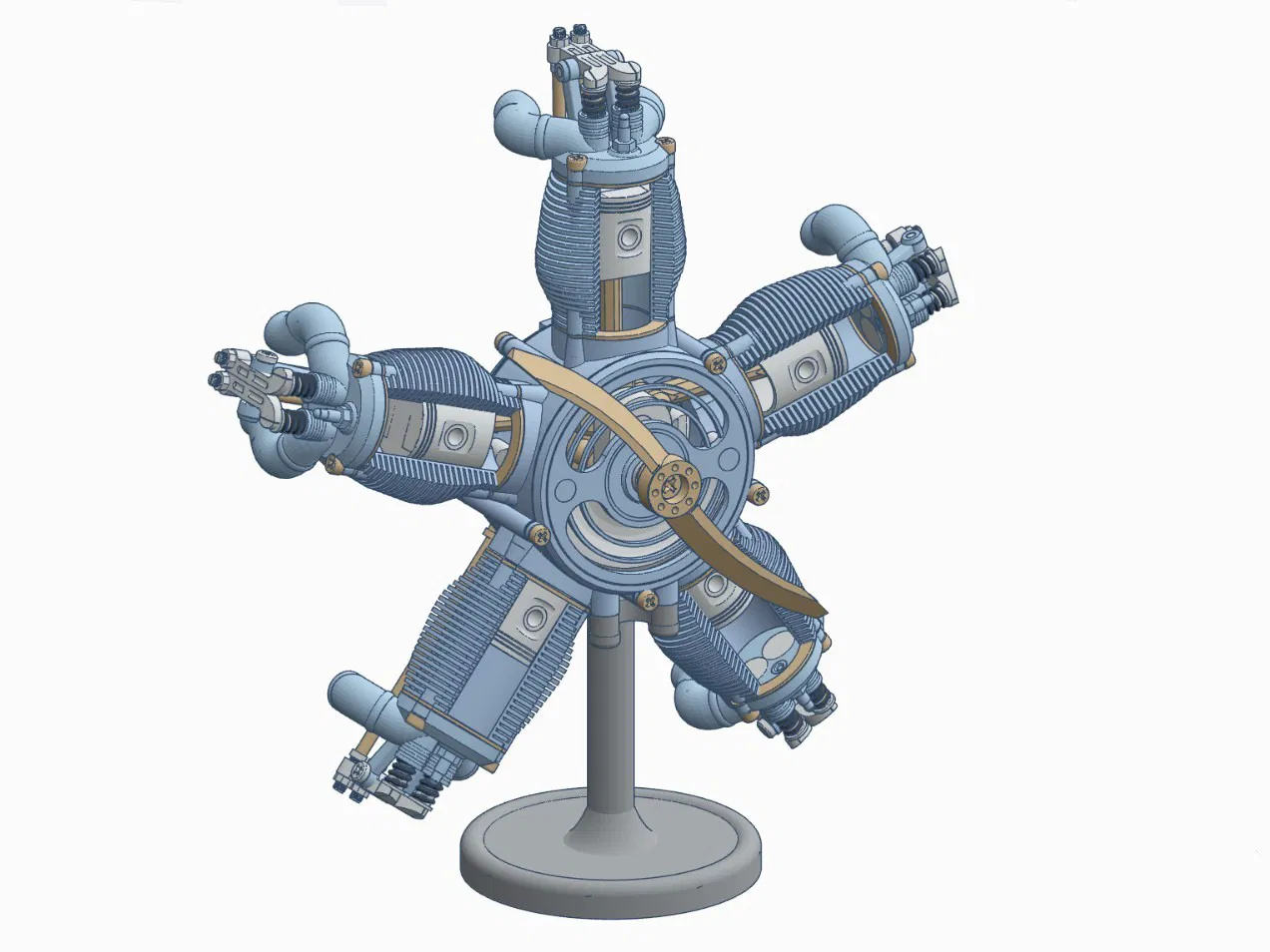

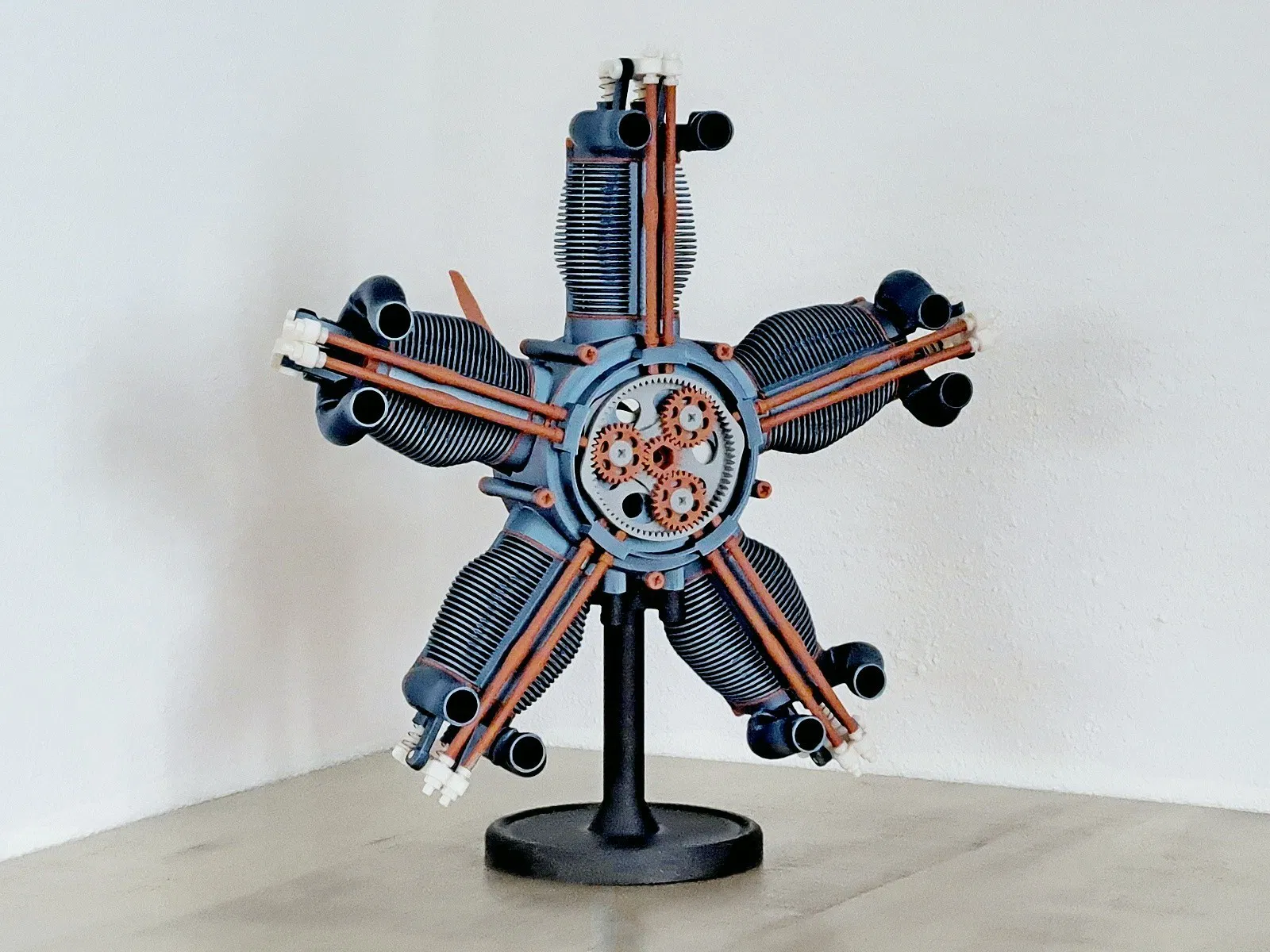

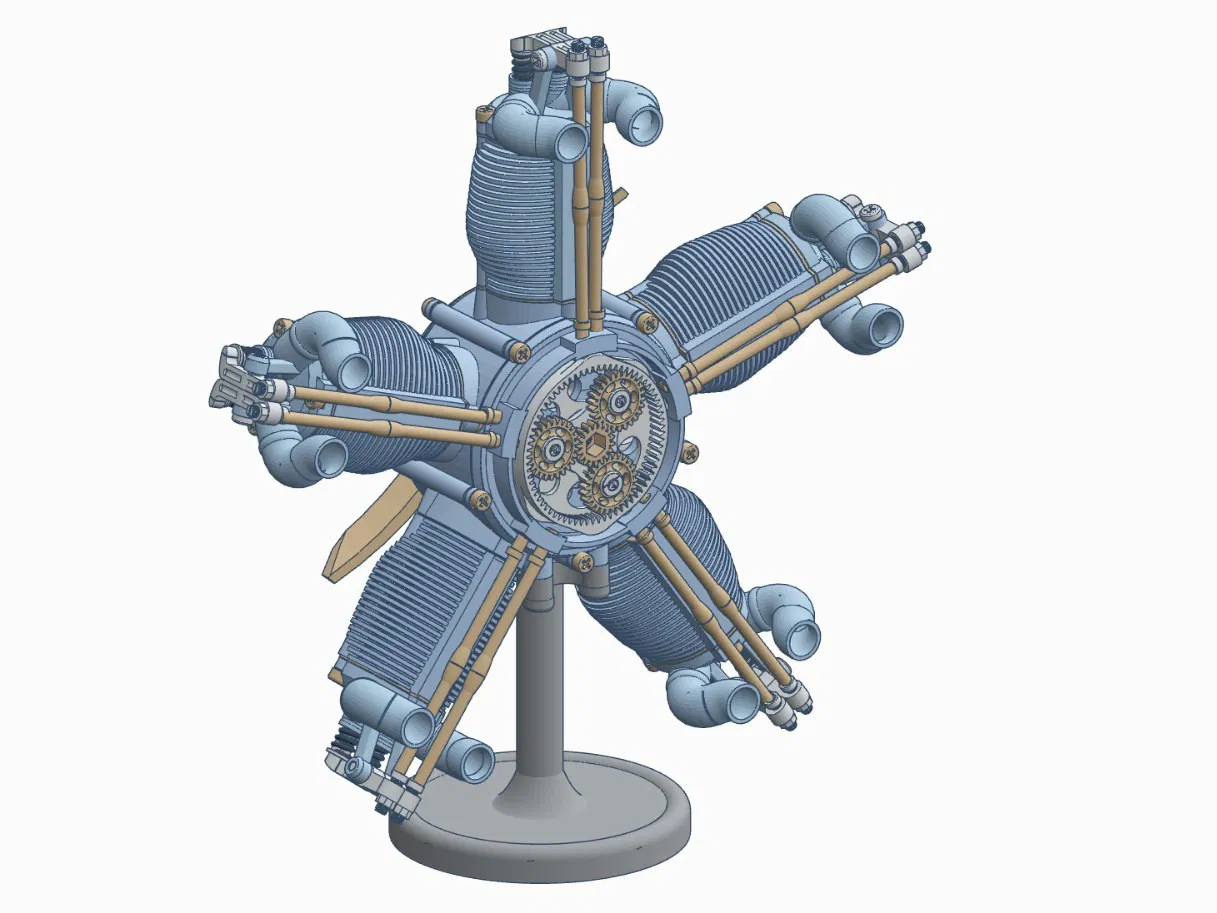

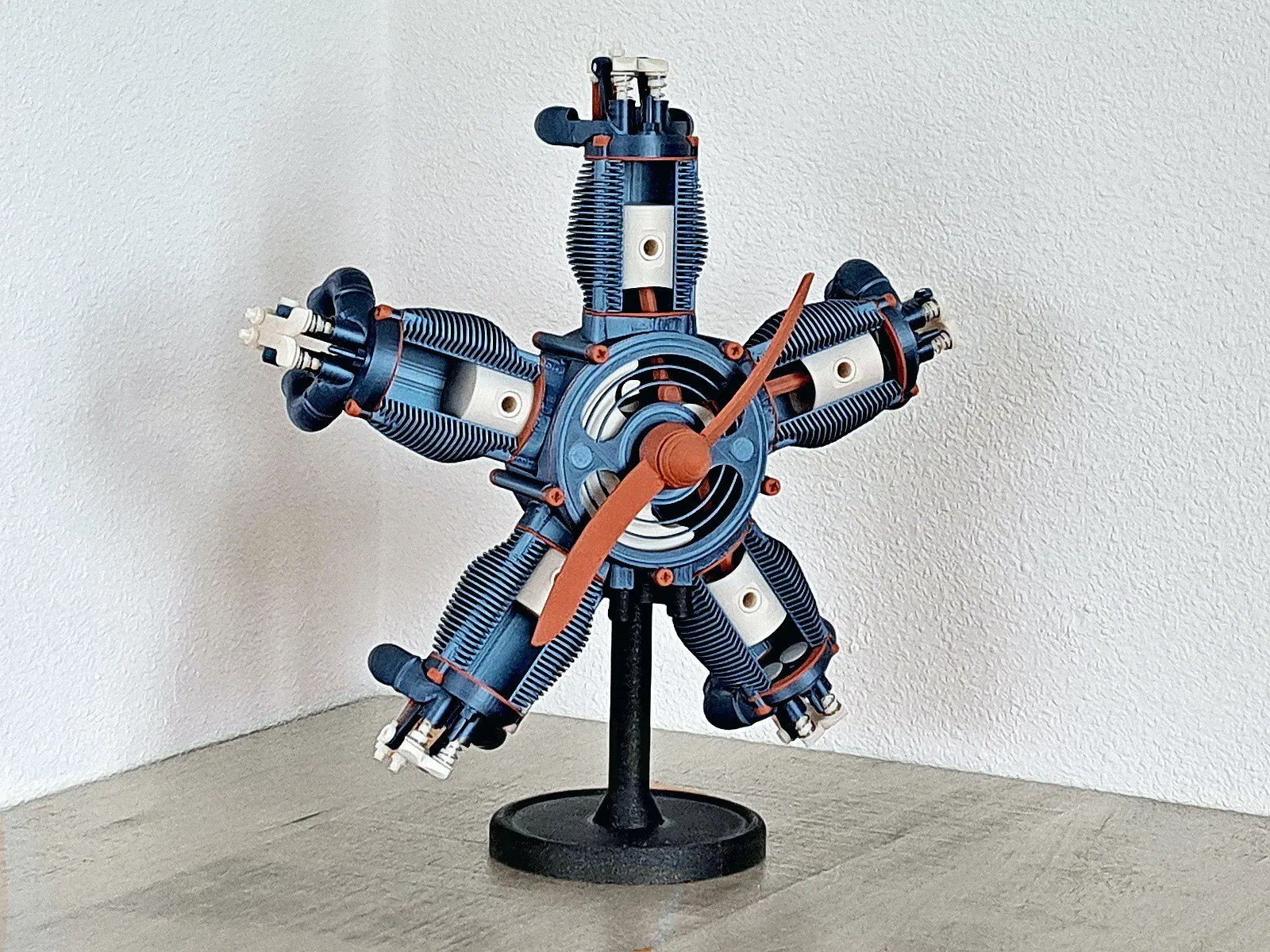

Mô hình Động cơ Radial 5 Xi-lanh

Động cơ radial là một loại cấu hình động cơ đốt trong kiểu pittông mà các xi-lanh "tỏa ra" từ một cacte trung tâm giống như các nan hoa của bánh xe. Nó trông giống như một ngôi sao cách điệu khi nhìn từ phía trước, và được gọi là "động cơ sao" trong một số ngôn ngữ khác.

Cấu hình radial thường được sử dụng cho động cơ máy bay trước khi động cơ tuabin khí trở nên chiếm ưu thế.

Động cơ Radial so với Động cơ Rotary

Sự khác biệt chính là động cơ radial có các xi-lanh cố định được sắp xếp theo hình tròn với trục khuỷu quay, trong khi động cơ rotary có trục khuỷu cố định và toàn bộ khối xi-lanh quay quanh nó.

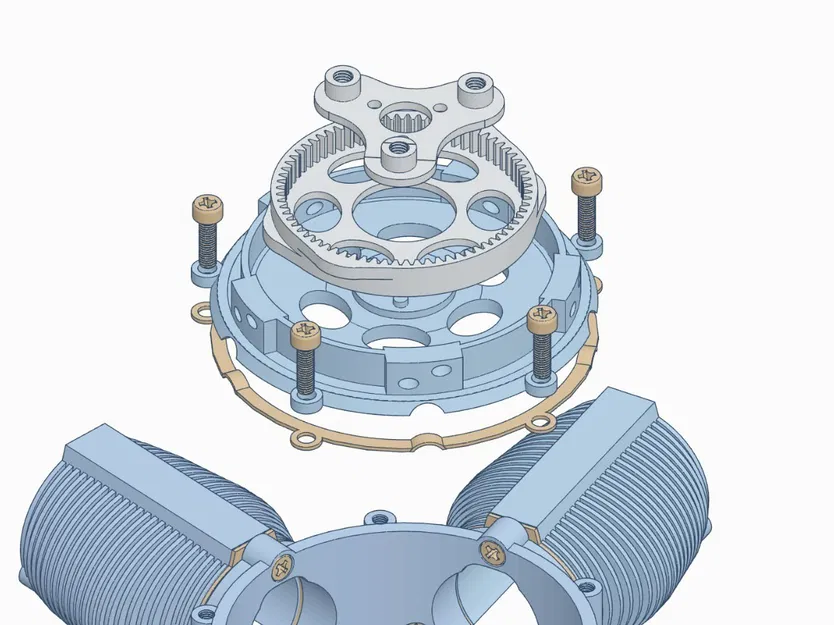

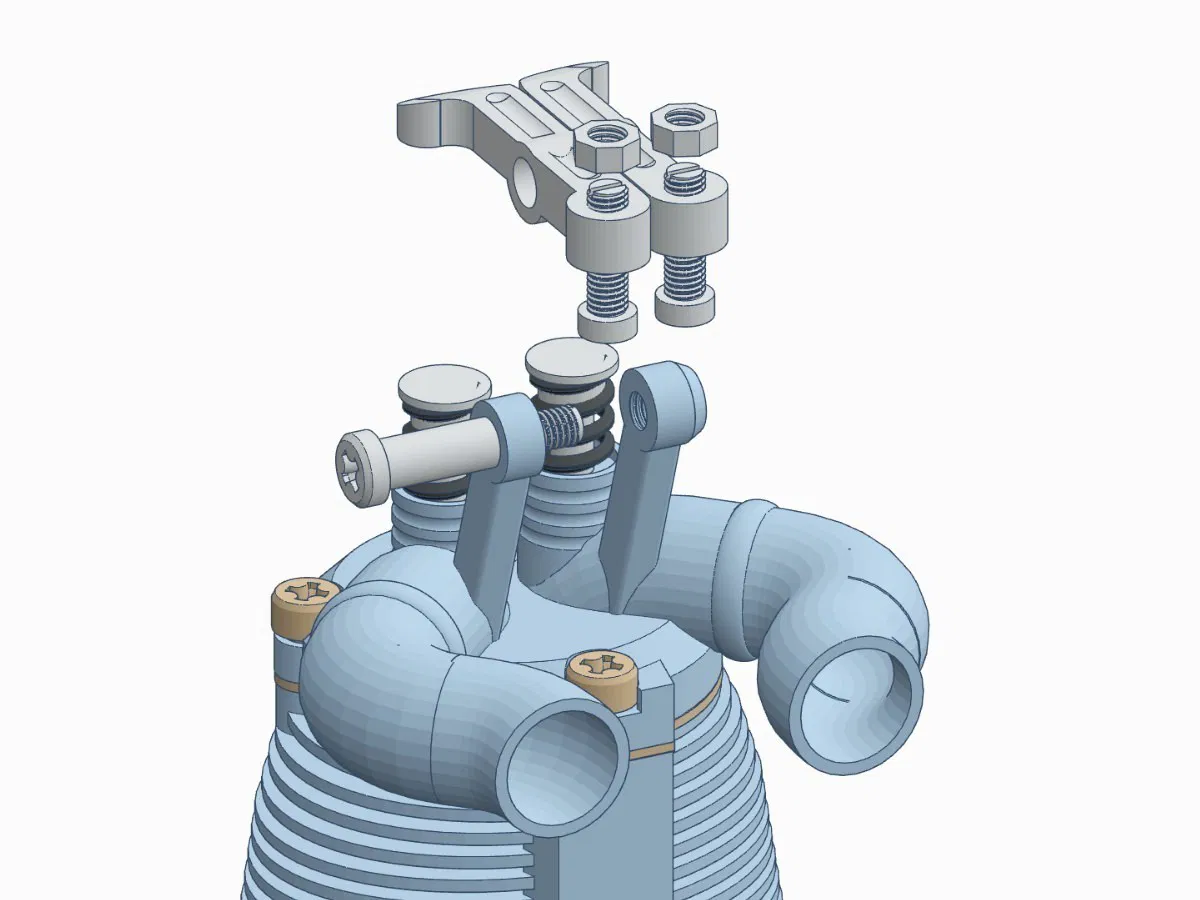

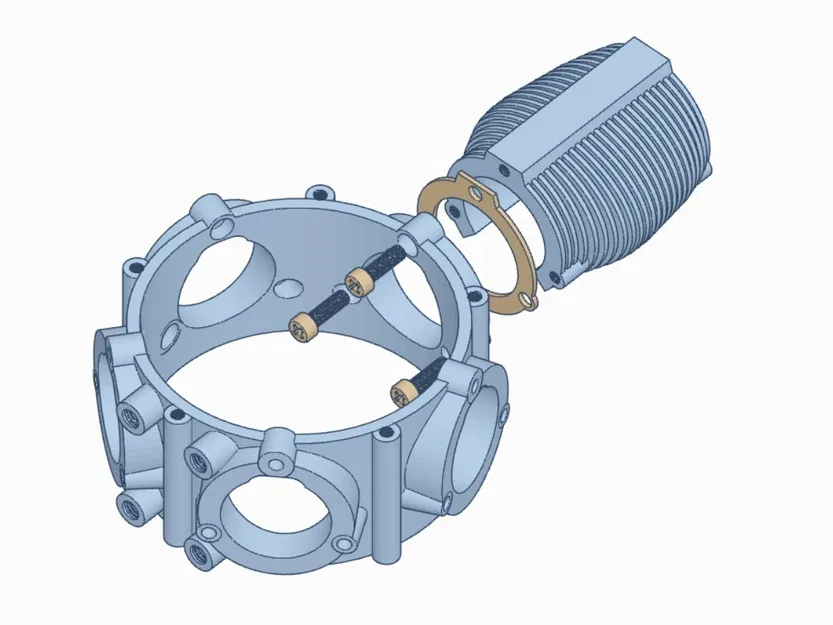

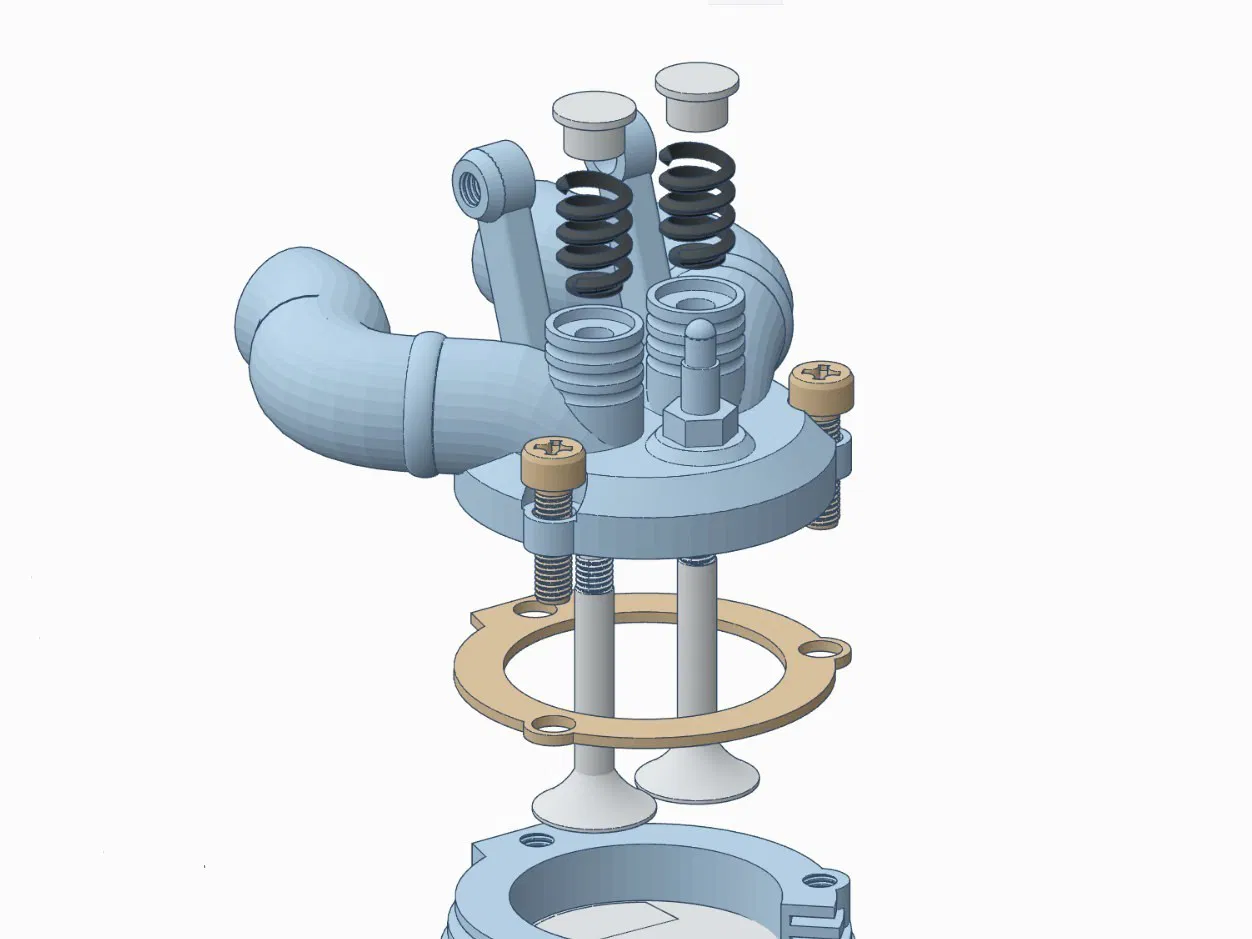

Mô hình được thiết kế để có thể tháo lắp dễ dàng bằng bu-lông. Do đó, mô hình hoàn chỉnh rất phù hợp cho mục đích giáo dục.
Kích thước: 354 x 133 x 383 mm.
Cân nặng: 0.95 kg.

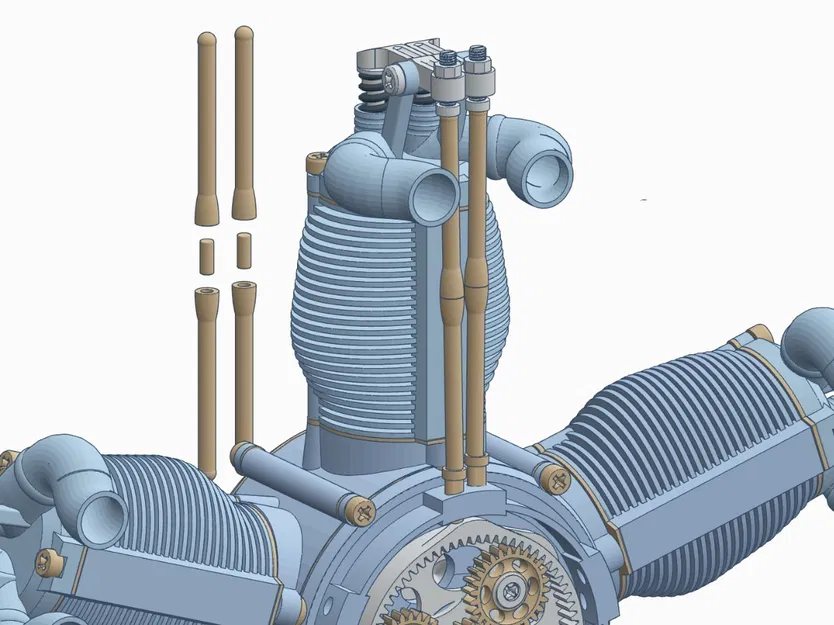

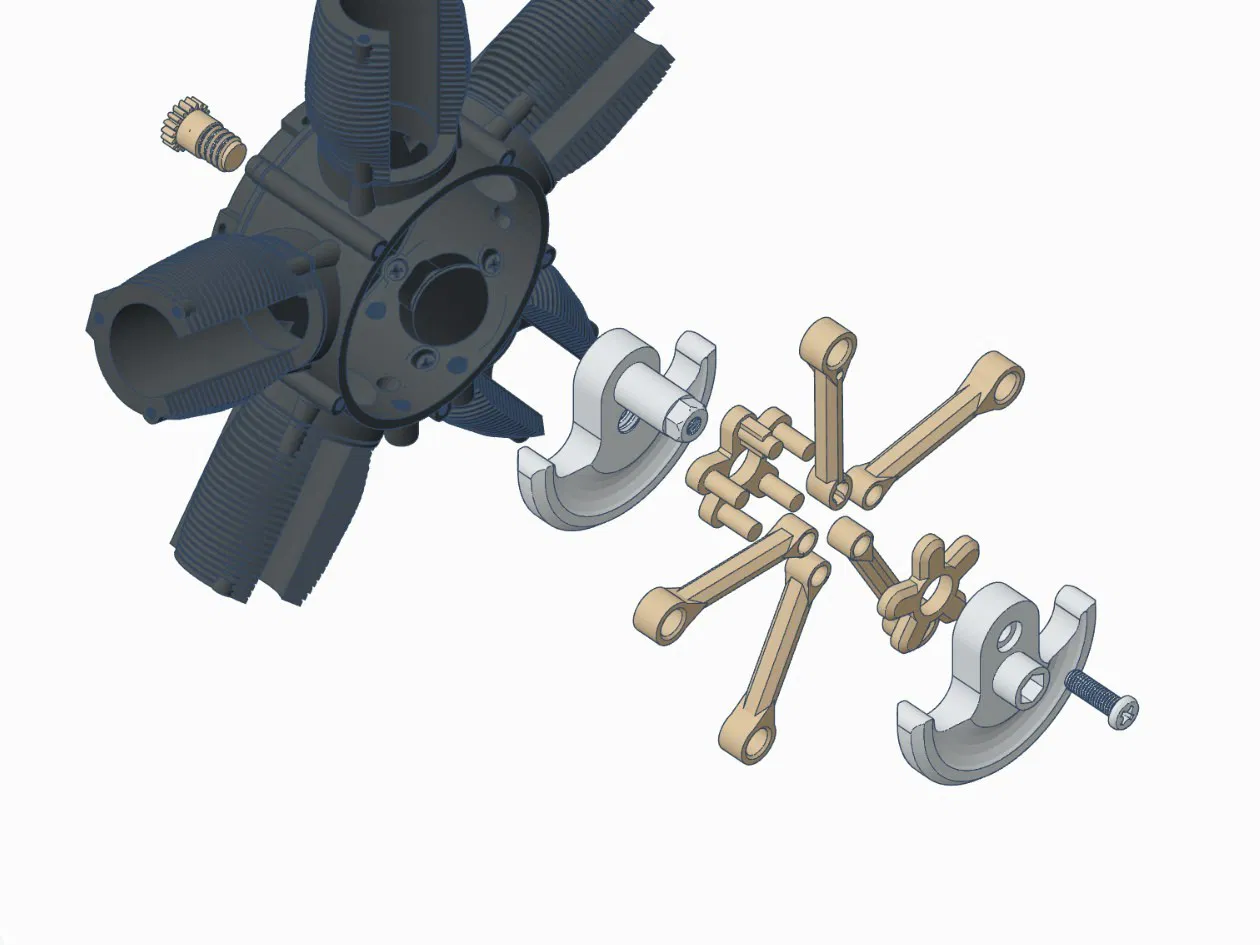

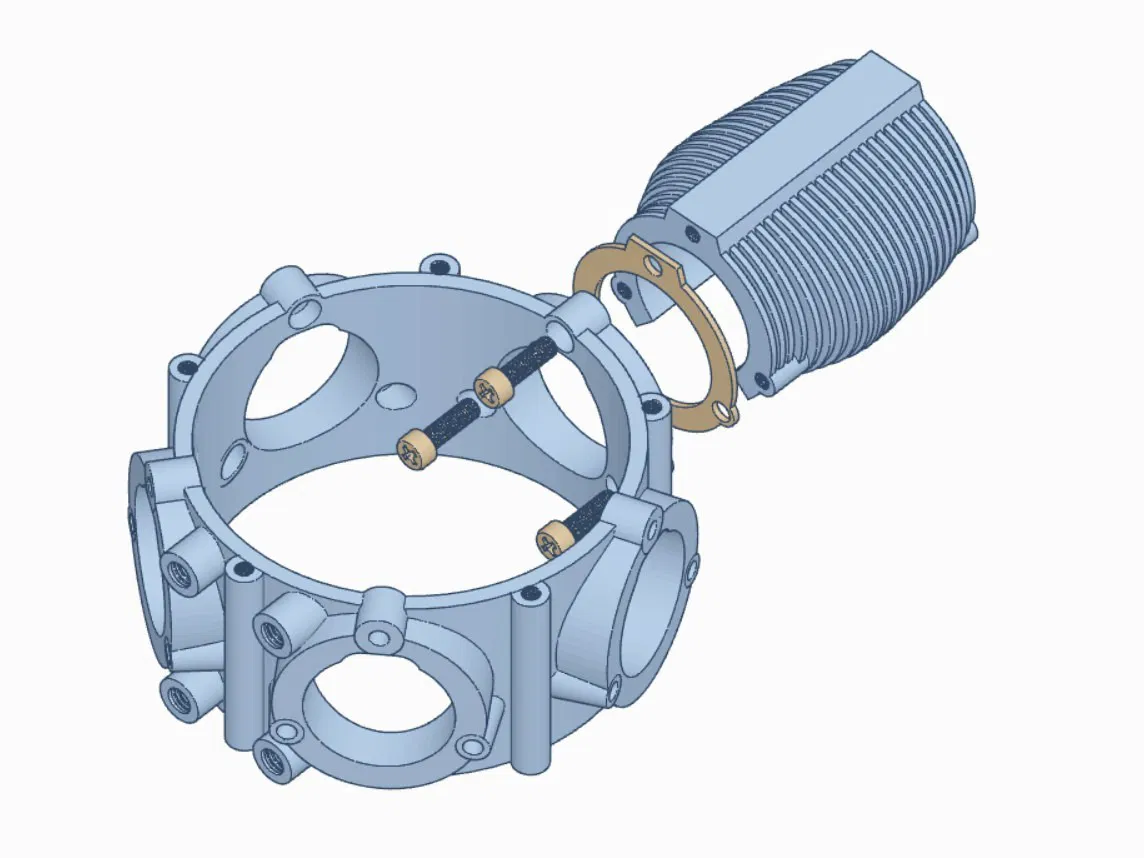

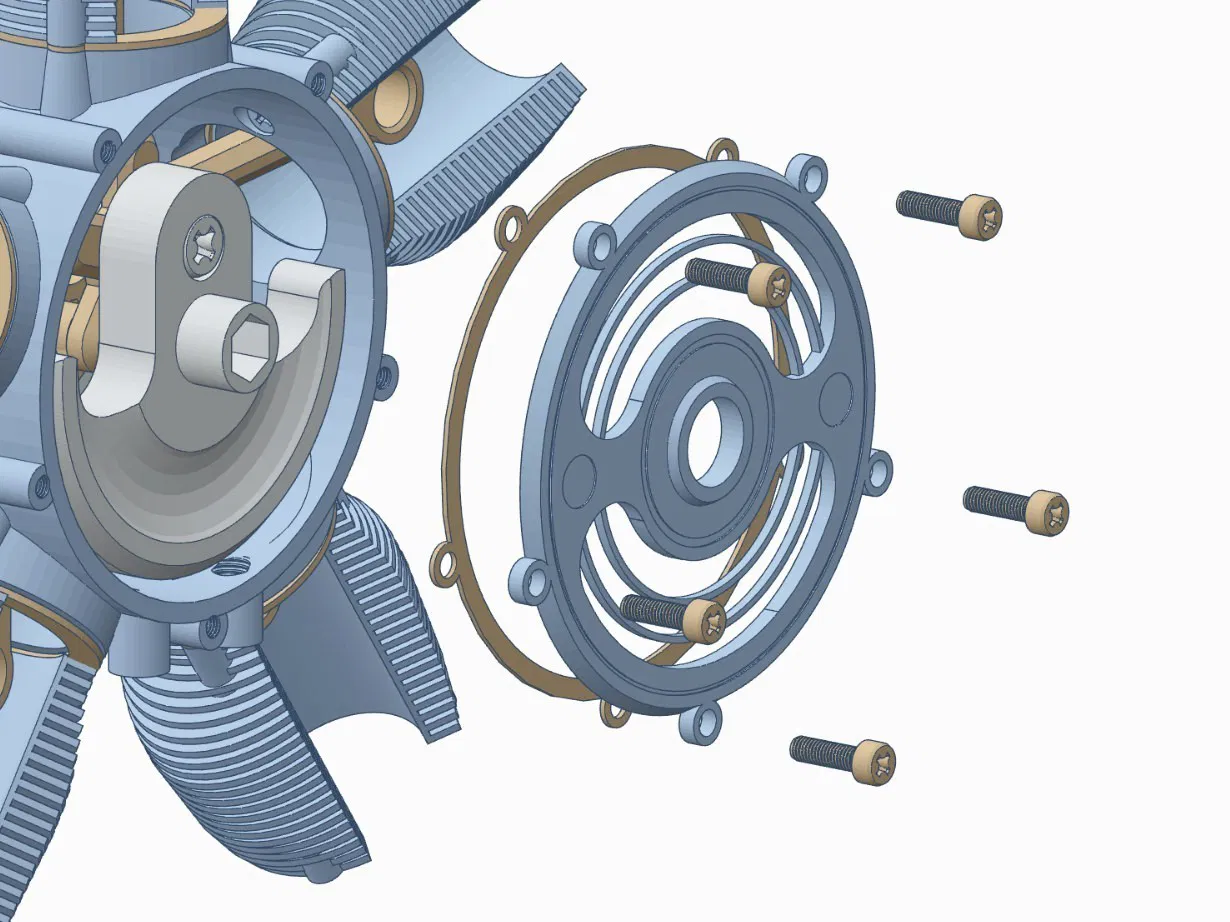

HƯỚNG DẪN LẮP RÁP

Hướng dẫn lắp ráp đầy đủ có thể được tìm thấy trong tệp “ASSEMBLY INSTRUCTIONS.PDF”.

VẬN HÀNH

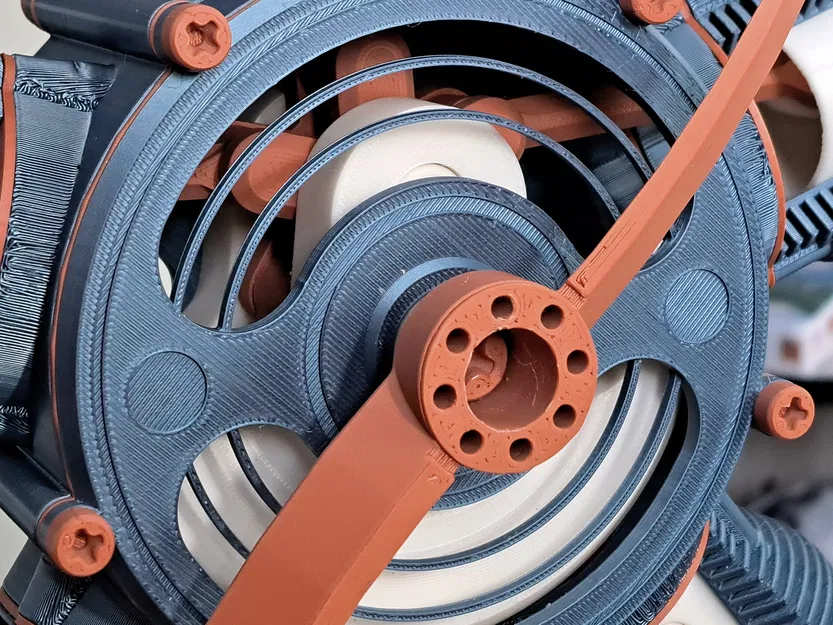

Quay Cánh quạt ngược chiều kim đồng hồ (nhìn từ phía cánh quạt).
Để sử dụng Bộ chuyển đổi dụng cụ điện, trước tiên hãy tháo cánh quạt.
