Mô Hình Giải Phẫu Xương Bàn Chân Trái

Mô hình này đại diện cho xương của bàn chân và mắt cá chân trái được tạo ra từ ảnh chụp cắt lớp vi tính (CT scan). Nó có kích thước thật nên phù hợp hơn với các máy in như A1. Mỗi xương đều có thể phân biệt rõ ràng, bao gồm cả xương vừng - tôi đã thêm đủ các kết nối để toàn bộ mô hình có thể in thành một khối.

Mô hình gốc được cung cấp trên NIH3D Print Exchange bởi người dùng MySegmenter theo giấy phép CCBY. Tôi đã tách các xương của bàn chân và cẳng chân trái ra khỏi mô hình xương đầy đủ, remesh các xương để tối ưu hóa cho việc in ấn, thêm các kết nối khi cần thiết để in thành một khối, và cắt phần xương chày (tibia) và xương mác (fibula) quanh ⅓ đoạn cuối.

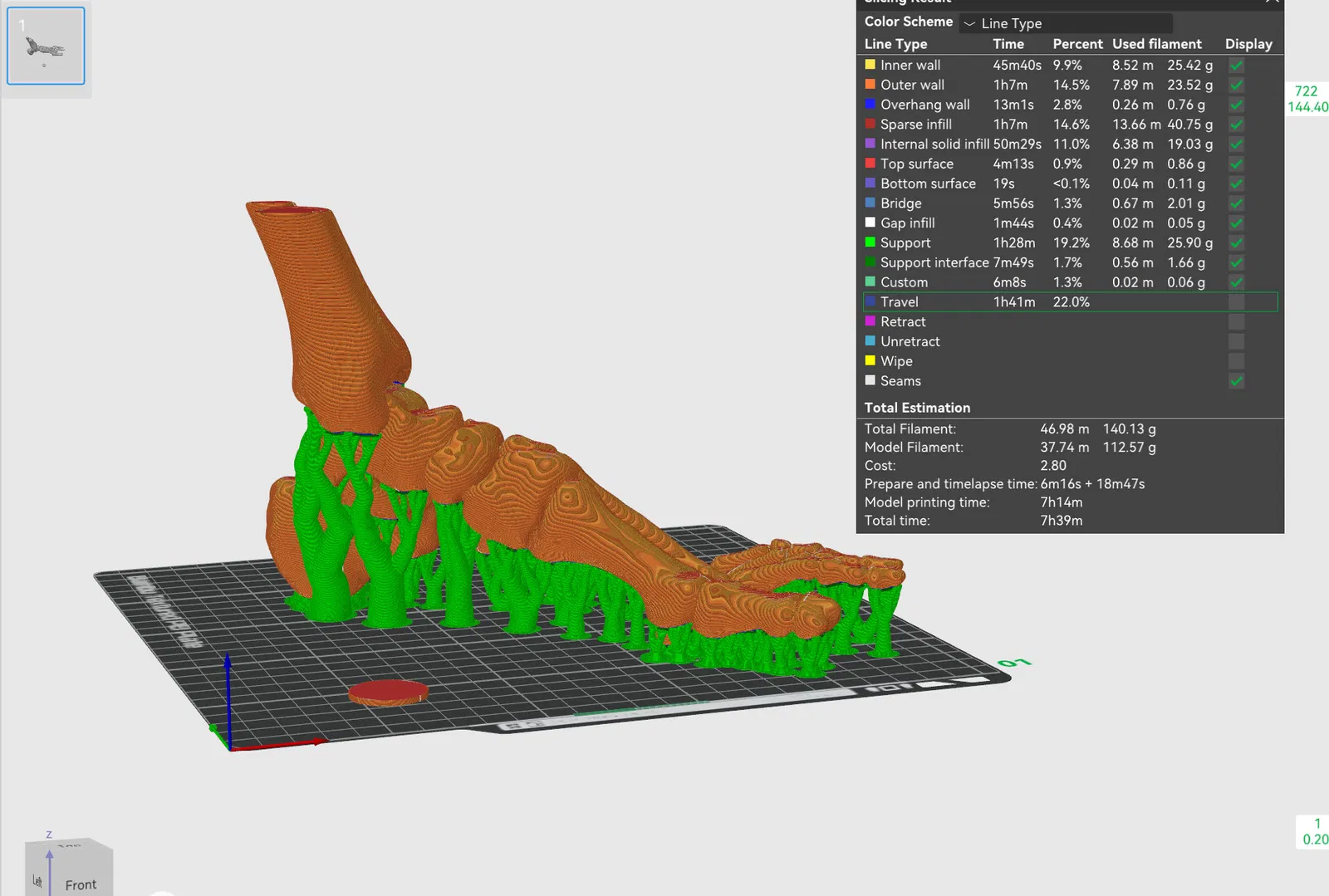

In ấn:

• Lớp dày 0.20 mm
• 2 lớp tường, 10% lưới độn bên trong
• Hỗ trợ dạng cây ở 30%
  • Các lớp giao diện trên cùng = 2
  • Khoảng cách giao diện trên cùng = 0,
  • Khoảng cách Z trên cùng = 2
  • Tùy chọn: Tăng độ giãn lớp đầu tiên lên 5 hoặc hơn nếu bạn nghĩ độ bám dính có thể là vấn đề đối với cấu trúc hỗ trợ dạng cây của bạn.

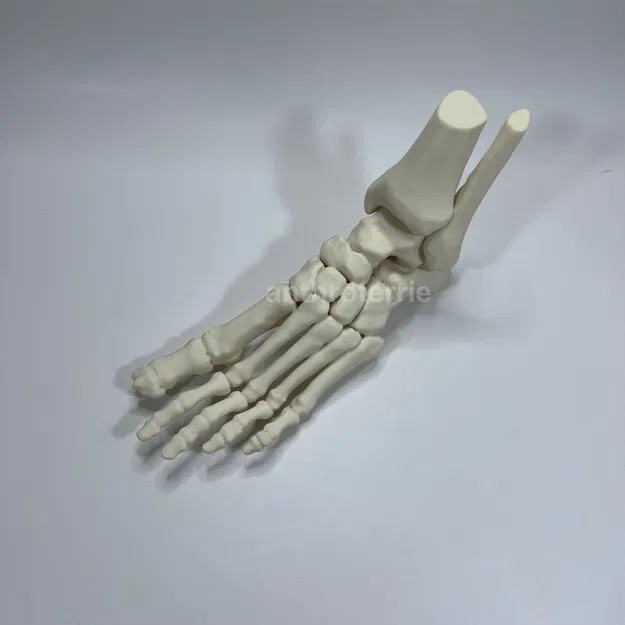

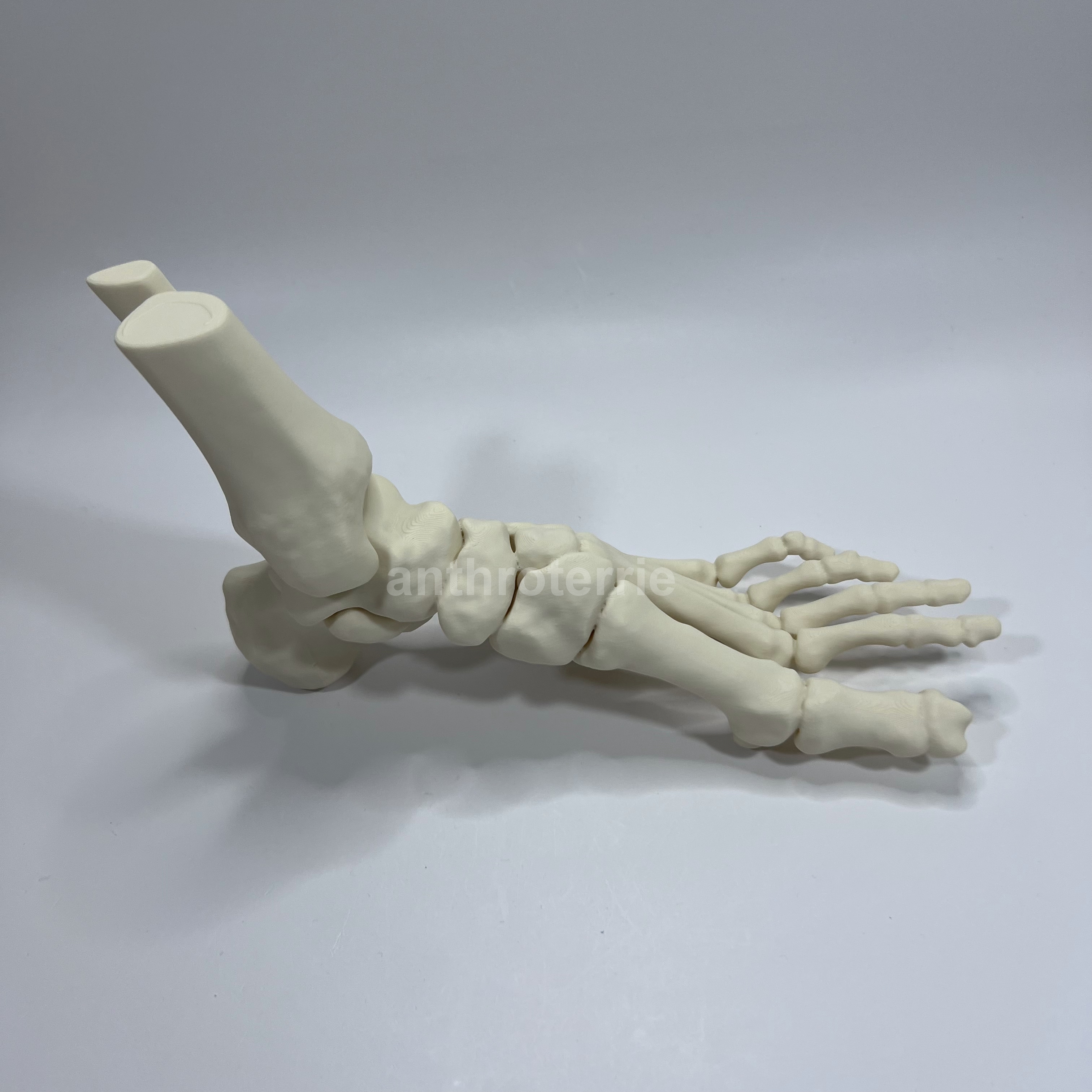

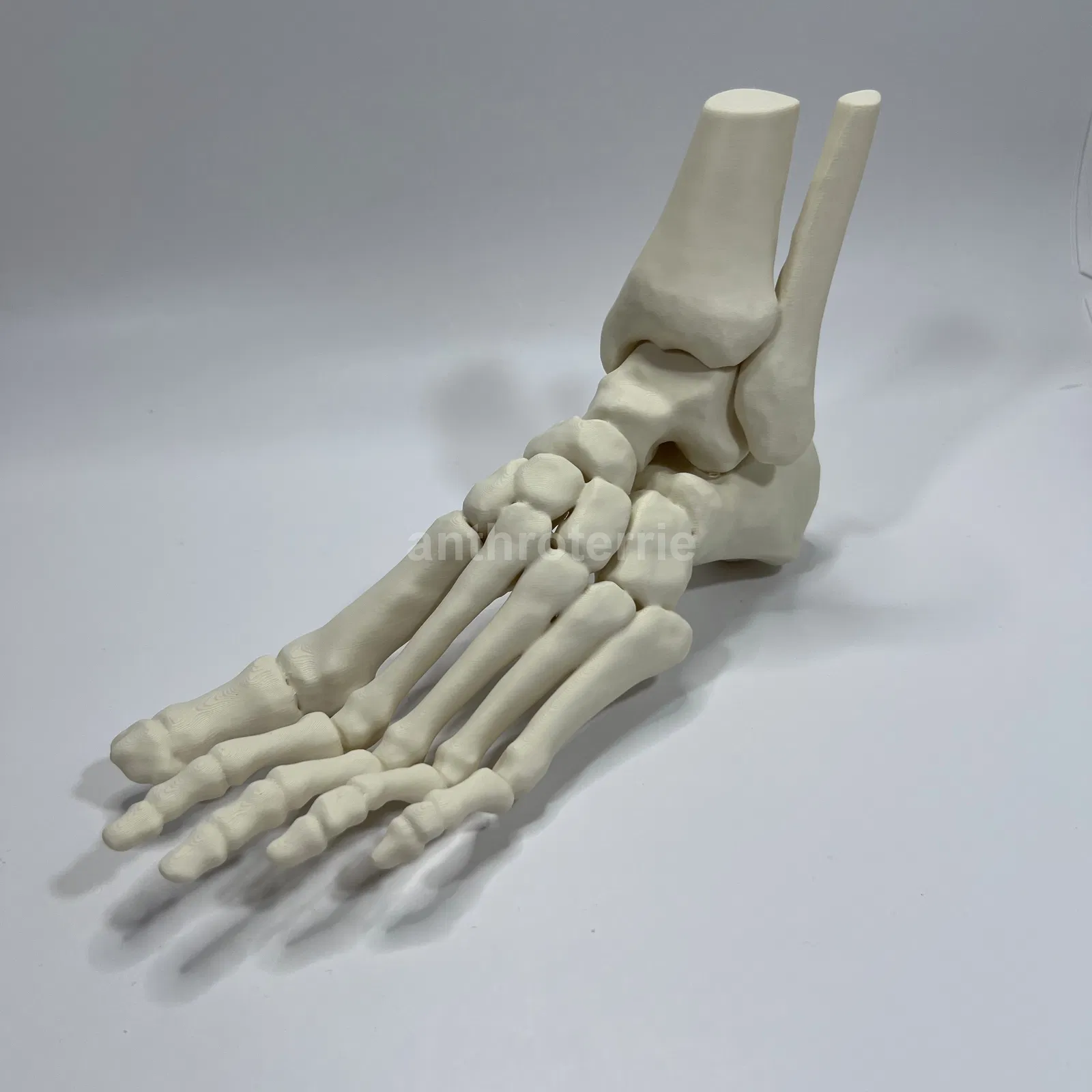

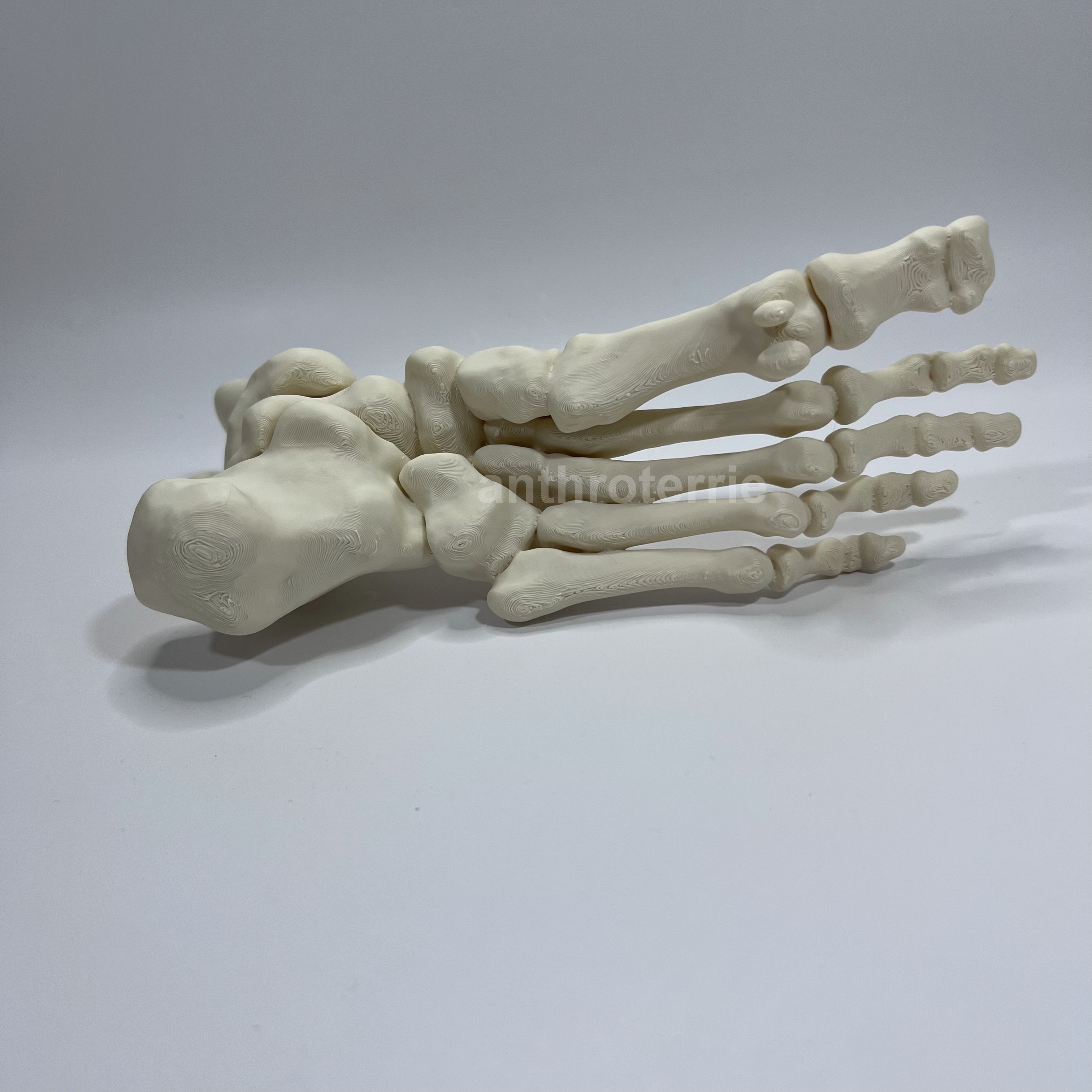

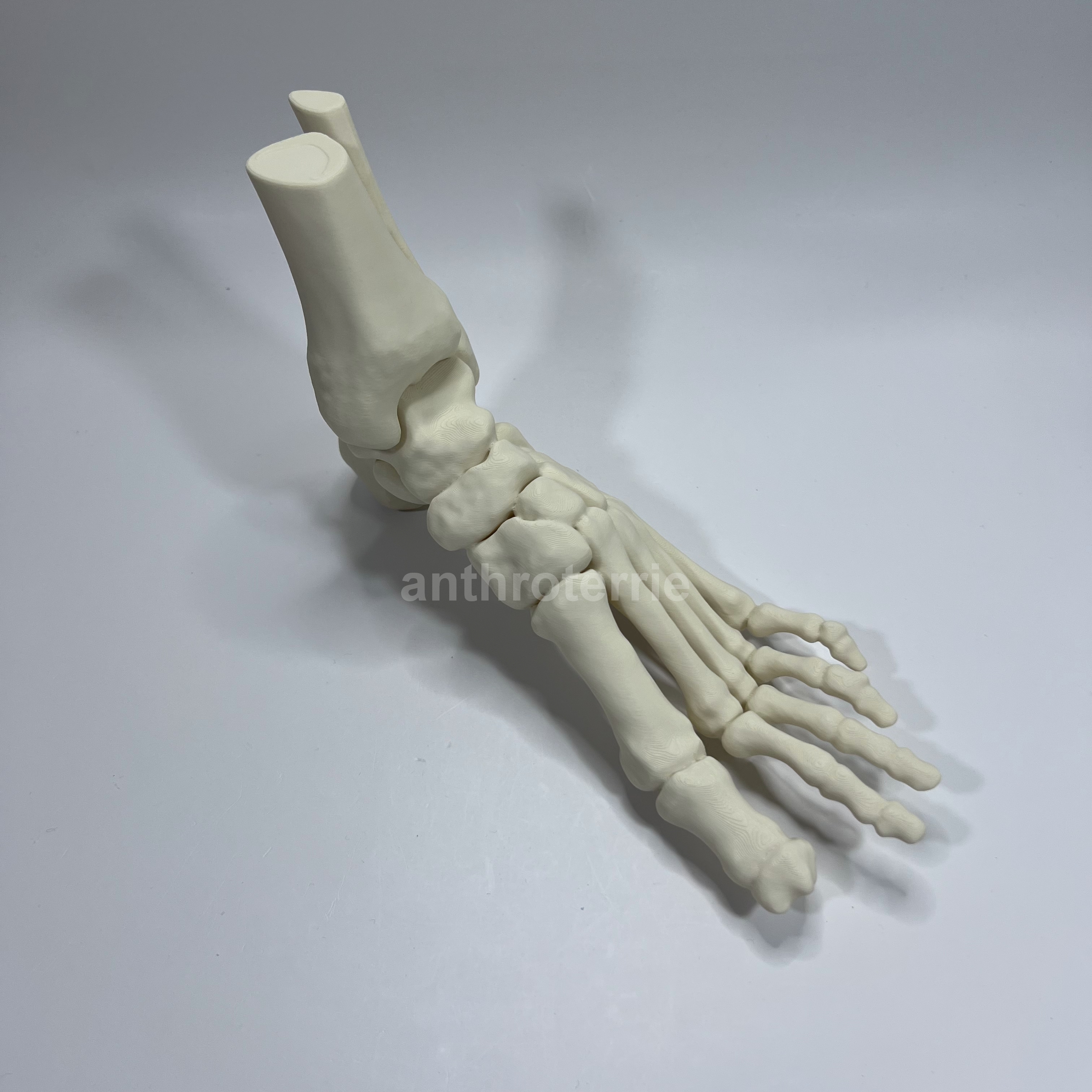

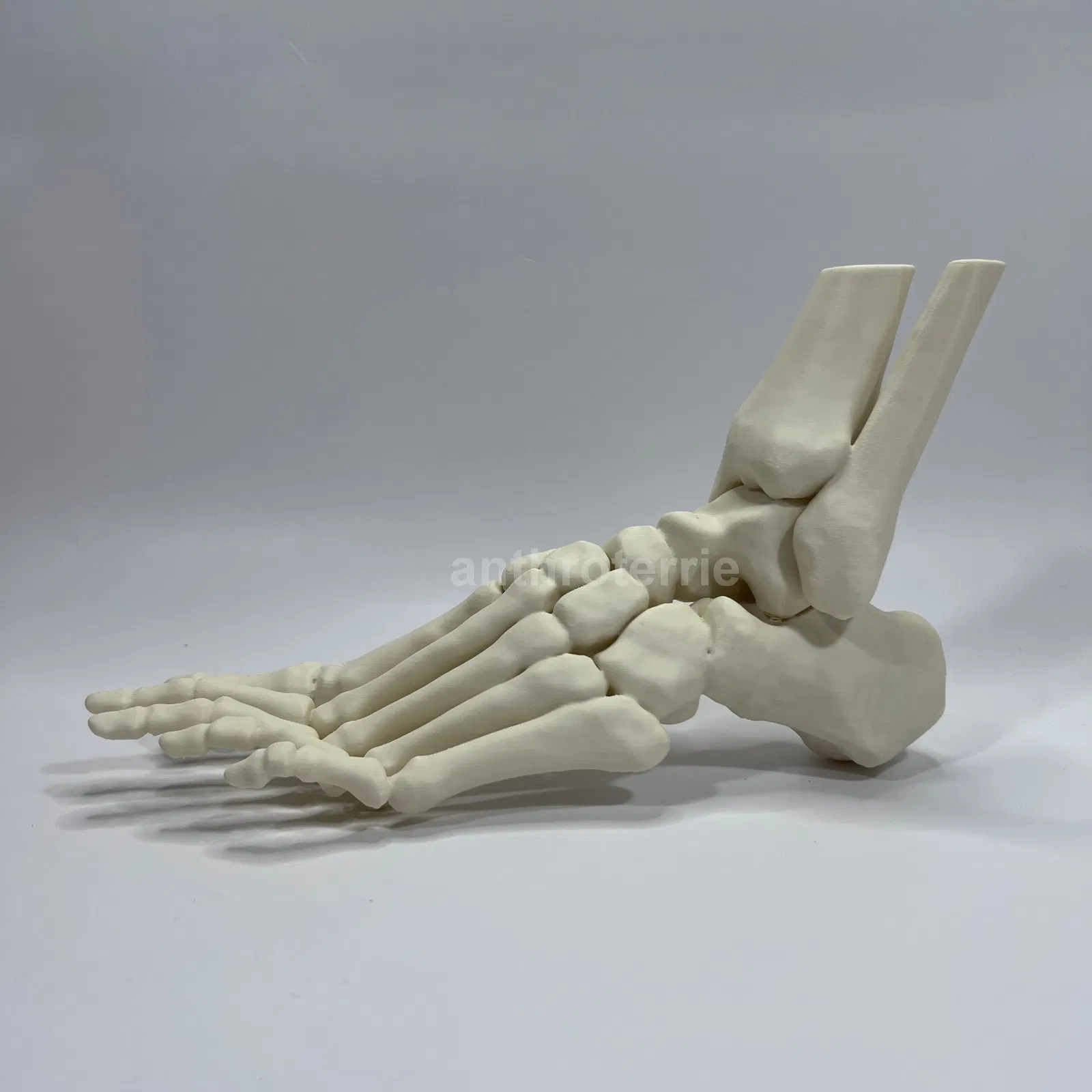

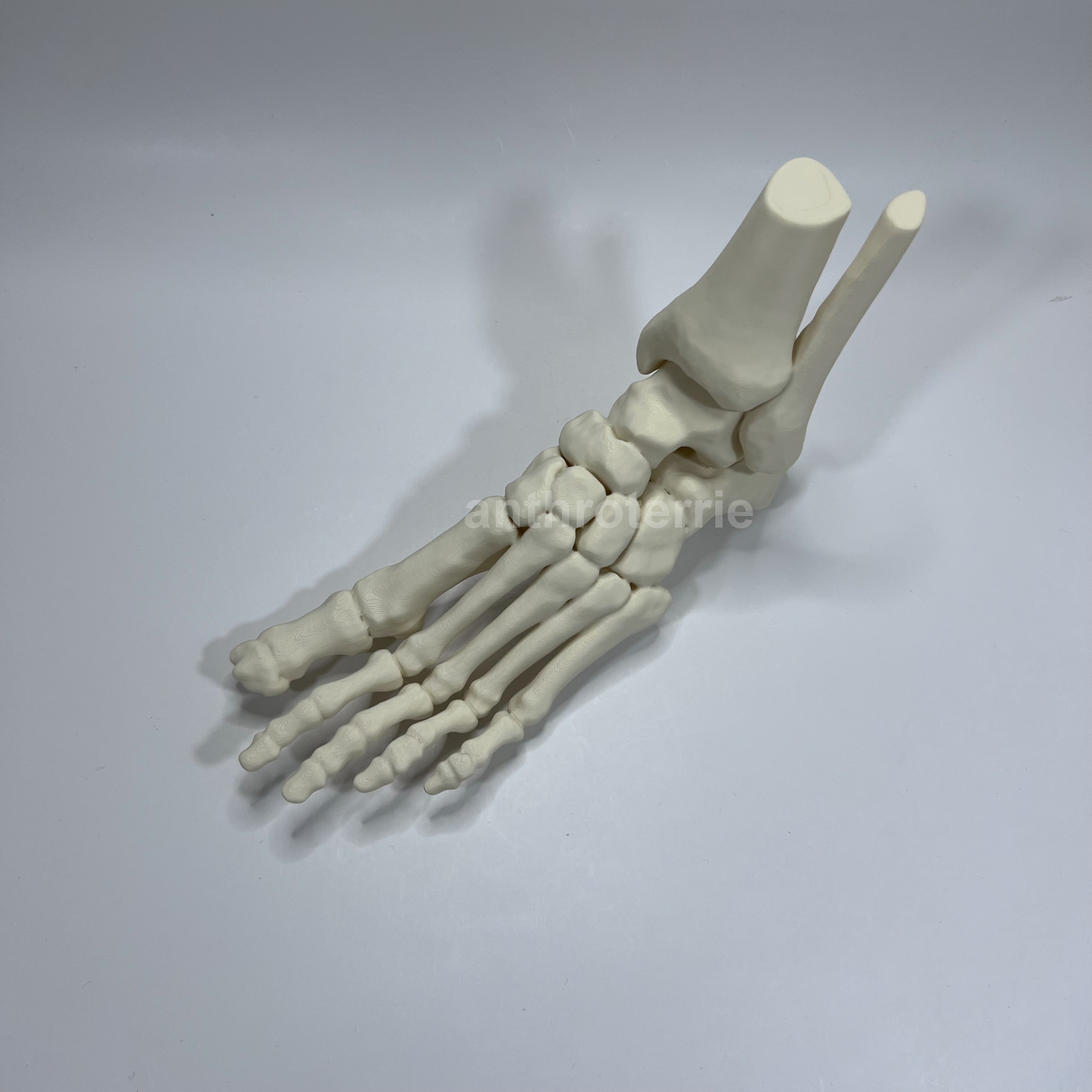

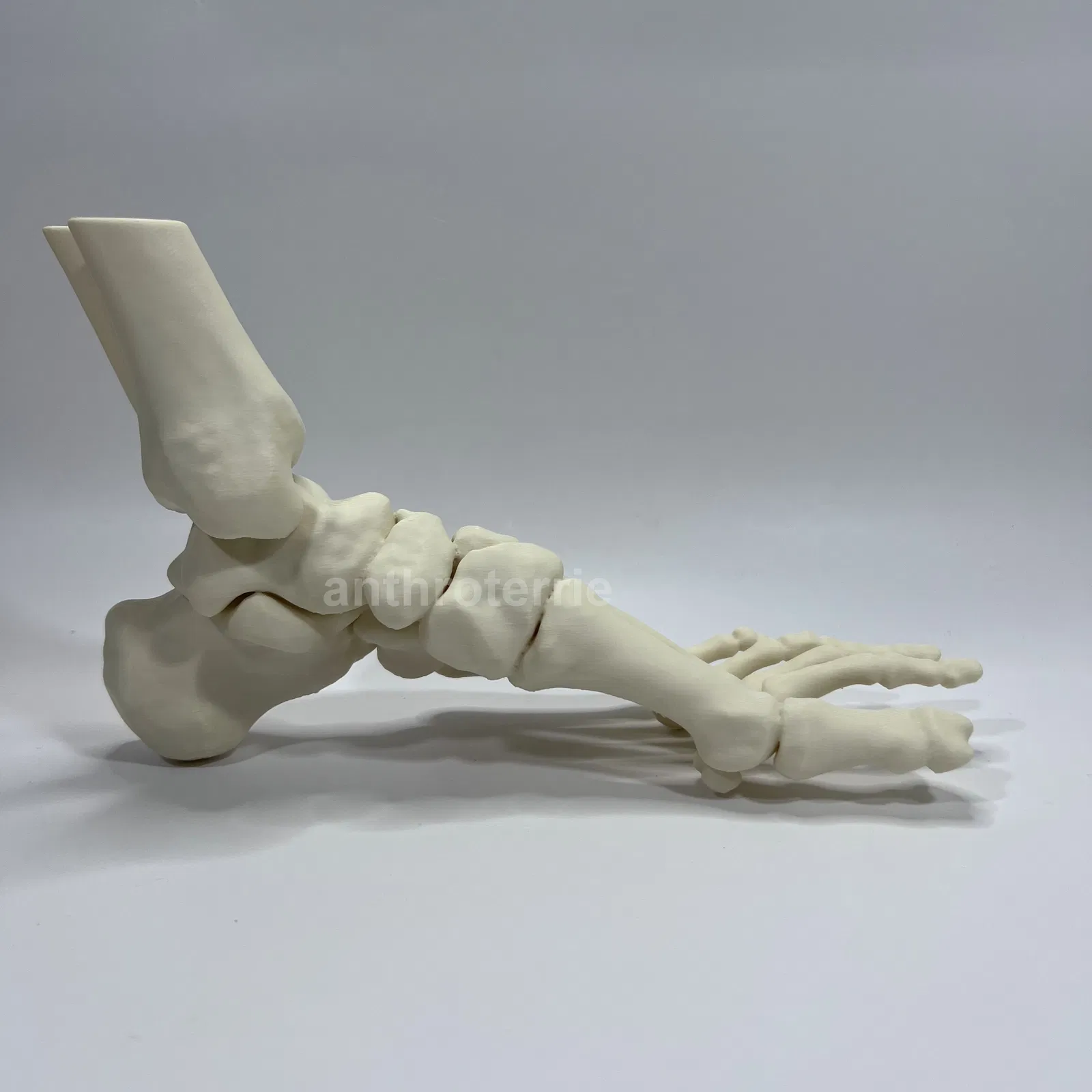

Bản in của tôi được hiển thị với sợi PLA Sunlu matte màu trắng xương - loại PLA mờ giúp gỡ bỏ vật liệu hỗ trợ dễ dàng hơn nhiều. Tôi đã in với hướng gần như giải phẫu vì hầu hết các xương đều đã nghiêng trong hướng này. Điều này cũng giới hạn bề mặt hỗ trợ ở phần dưới. Bàn chân có thể đứng thẳng tốt mà không cần đế, nên tôi không làm đế.

Tài liệu tham khảo tuyệt vời cho bác sĩ hoặc các lớp học về xương học và nhân chủng học để học về xương bàn chân của bạn!

File Bambu 3mf có tại Makerworld.
