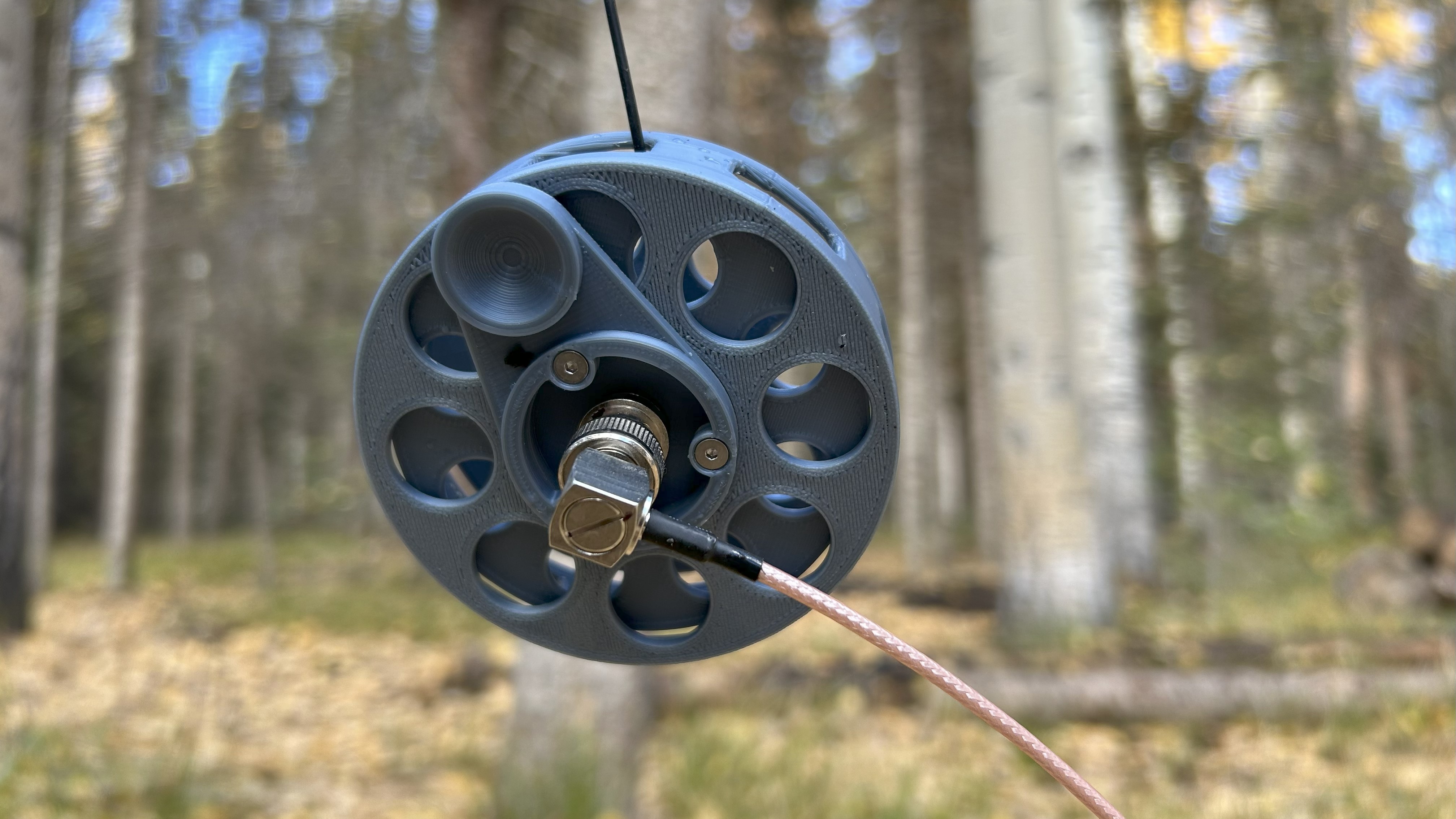

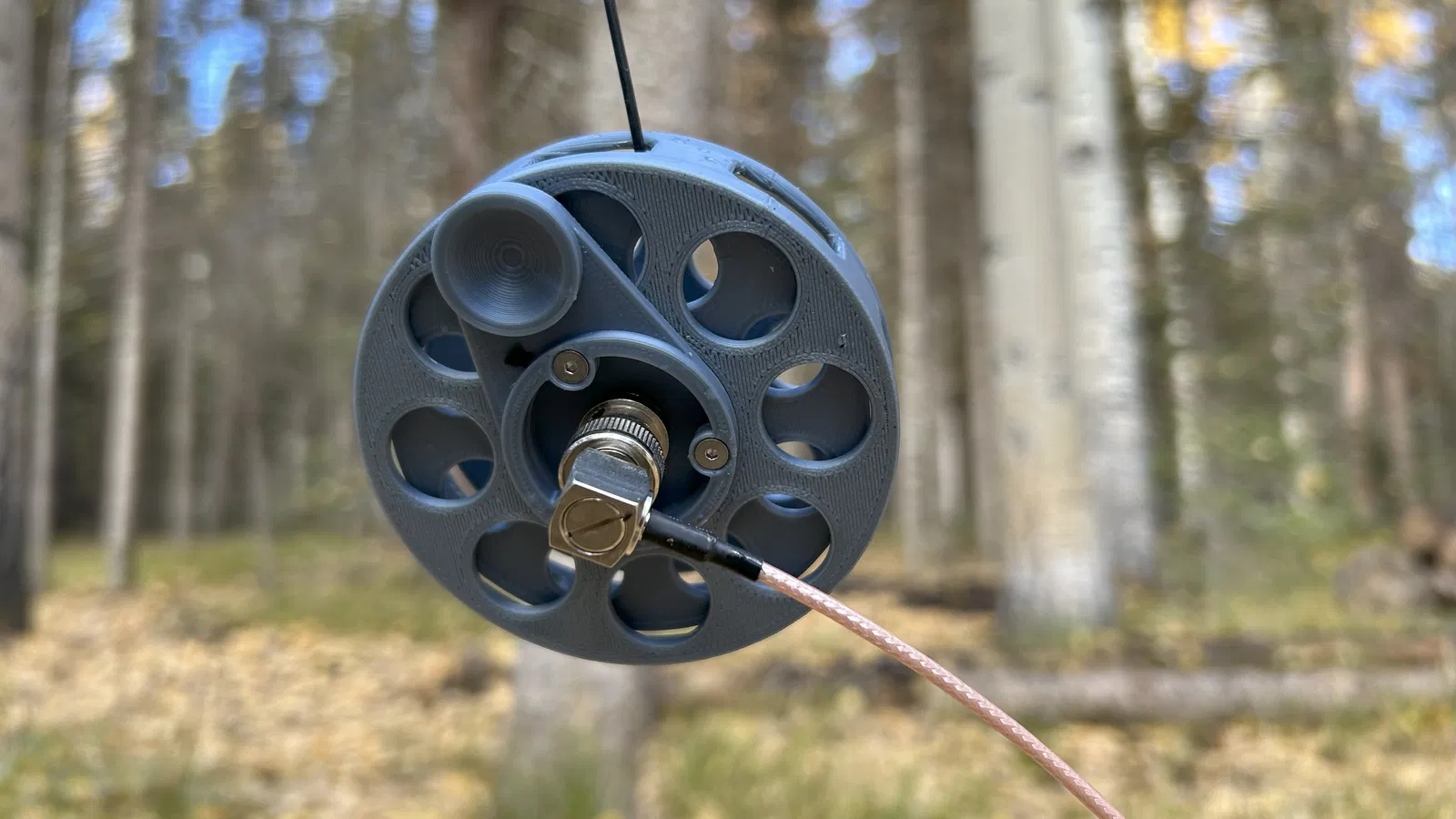

Digitenna - Anten Endfed Nhỏ Gọn Cho Băng Tần HF

Anten endfed nhỏ gọn, nhẹ, dễ sử dụng cho các băng tần HF.

• Triển khai trong vài giây – lý tưởng cho các hoạt động POTA và các tình huống chuẩn bị sẵn sàng. Yêu cầu sử dụng cột, cây hoặc điểm neo nâng cao khác.
• Đầu nối BNC đực. Cần một đoạn cáp đồng trục ngắn để kết nối với máy thu phát. Vỏ cáp đồng trục hoạt động như đối trọng cho phần tử bức xạ.
• Đã thử nghiệm lên đến 30W với các hoạt động chế độ kỹ thuật số có chu kỳ làm việc cao.
• Đi kèm với 10m dây cách điện silicon 22AWG (màu ngẫu nhiên) – điều chỉnh cho băng tần 20m và các hài âm (10m, 15m và 40m) bằng cách rút ngắn hoặc mở ra một phần.
• Móc S-carabiner để kết nối với điểm neo.

Đặt hàng bộ dụng cụ hoặc anten hoàn chỉnh tại đây: https://digirig.net/product/digitenna/

Video lắp ráp tại đây: https://www.youtube.com/@digirig/videos

Các bộ phận thường không yêu cầu cấu trúc hỗ trợ.

BOM:

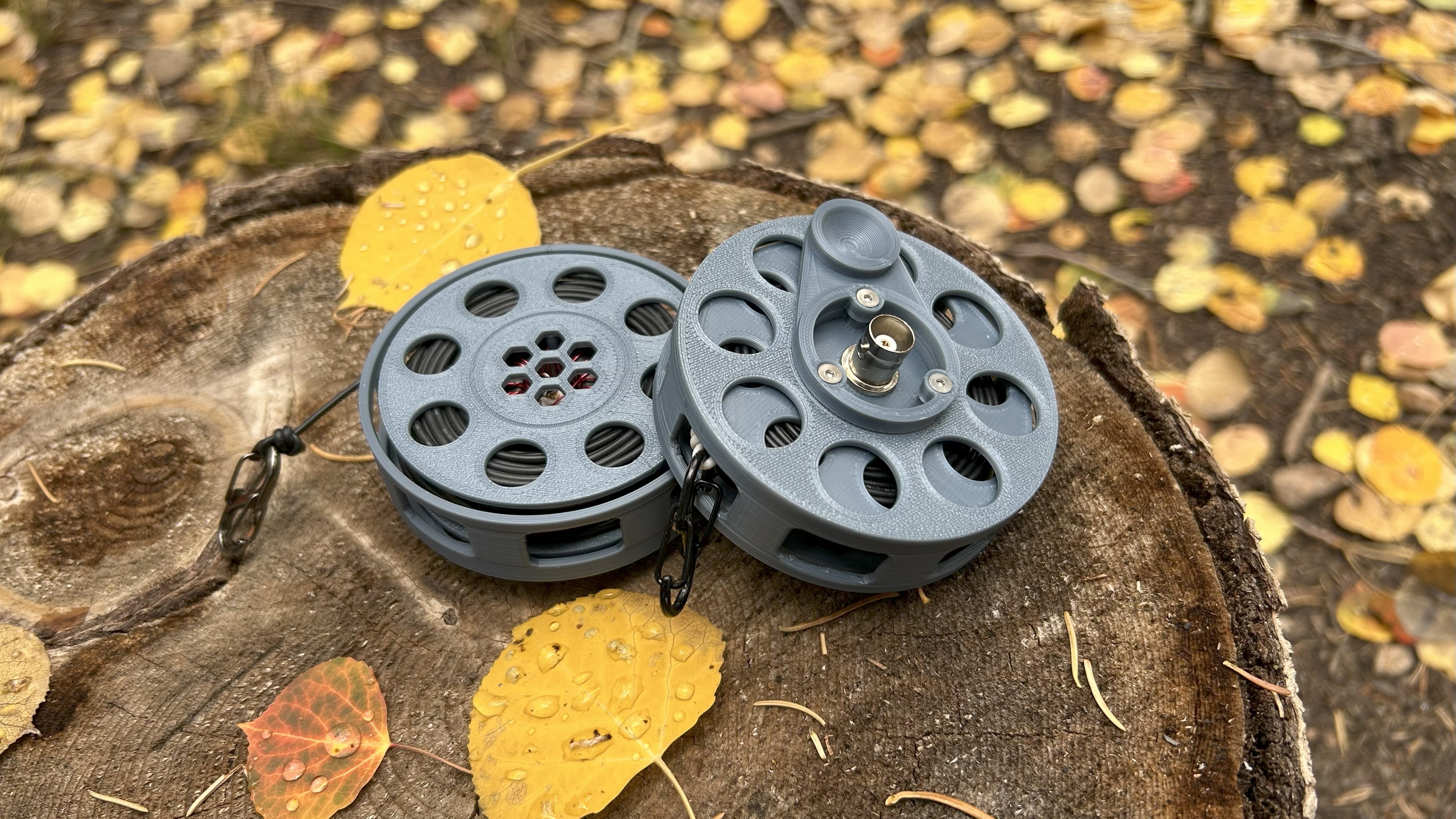

• Các bộ phận in 3D
• Dây từ tính 24AWG
• Đầu nối BNC cái
• Tụ gốm 100pF 1KV
• Lõi Ferit Toroid FT-82-43
• 3x vít đầu phẳng M2.5 dài 14mm
• 10M dây xoắn nhiều sợi cách điện (~22AWG) (khuyến nghị silicon) cho băng tần 20M. Đối với các băng tần thấp hơn, hãy sử dụng dây dài 20M mỏng hơn để vừa với cuộn dây.
• Móc S-carabiner nhỏ
