Vỏ LIBRE AM-S905X-CC Le Potato
Vỏ hai mảnh cho LIBRE AM-S905X-CC Le Potato. Thiết kế này có chỗ cho quạt 40mm và lỗ bắt ốc M3, được thiết kế để dễ lắp ráp và tùy chỉnh với file Step. In bằng vật liệu bạn thích, không cần supports.
Mô tả
Hai mảnh vỏ cho LIBRE AM-S905X-CC Le Potato. Dù đây là thiết kế của riêng tôi, tôi đã lấy nhiều cảm hứng từ thiết kế này và thực sự khuyến khích nó nếu bạn cần vỏ cho RPi 4b.
In bằng vật liệu bạn thích. Không cần hỗ trợ (supports). In với mặt phẳng úp xuống.

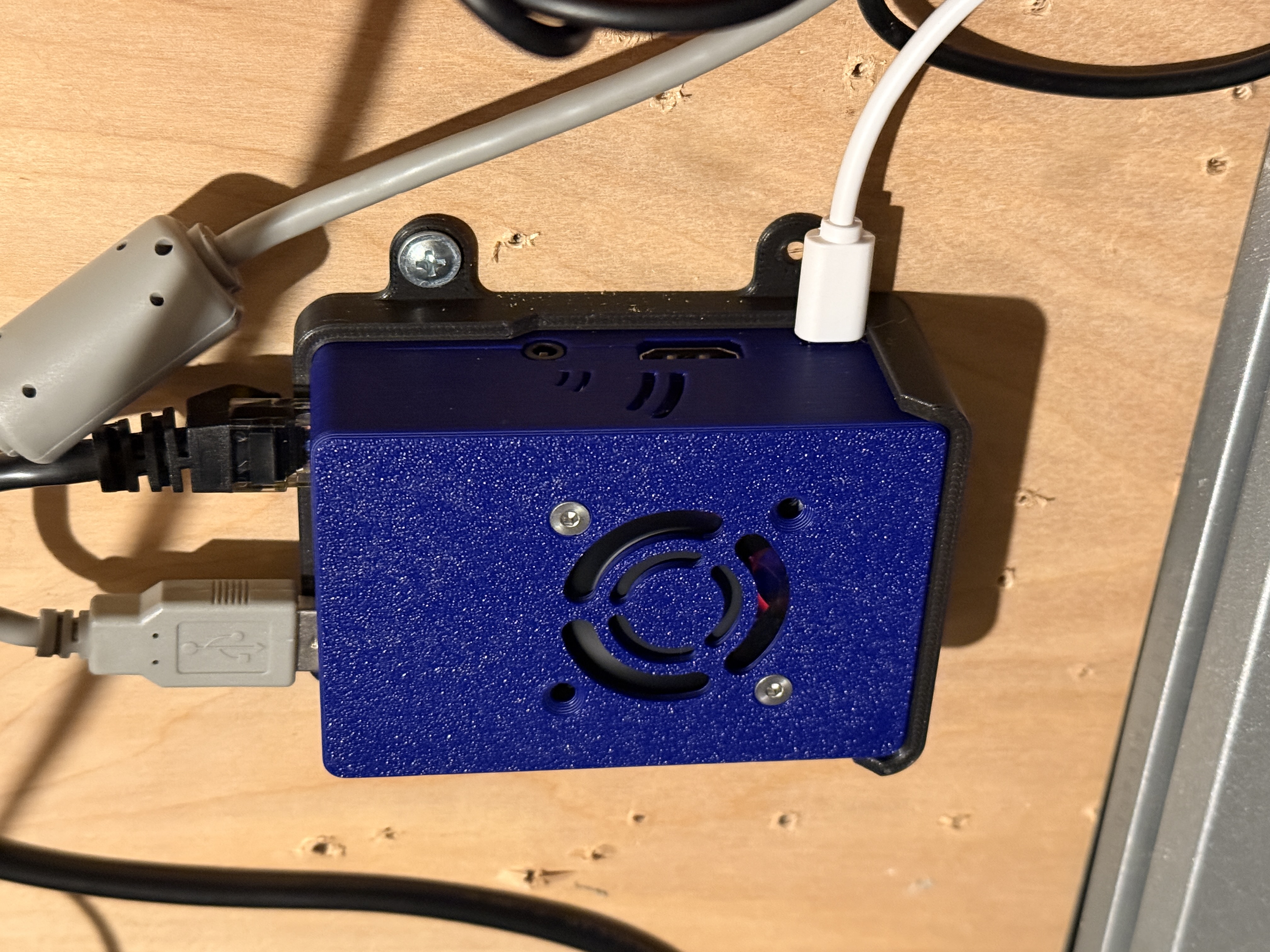

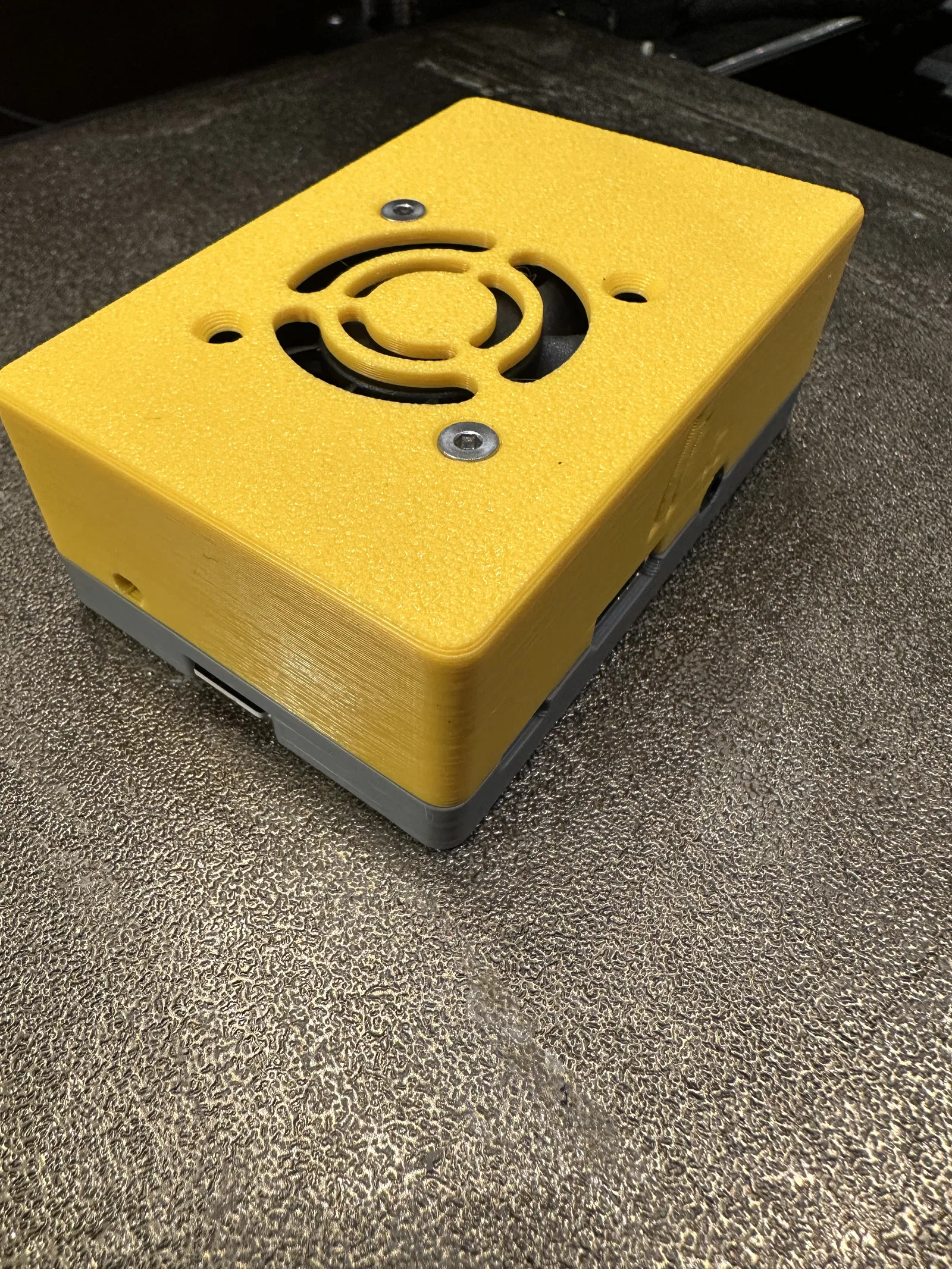

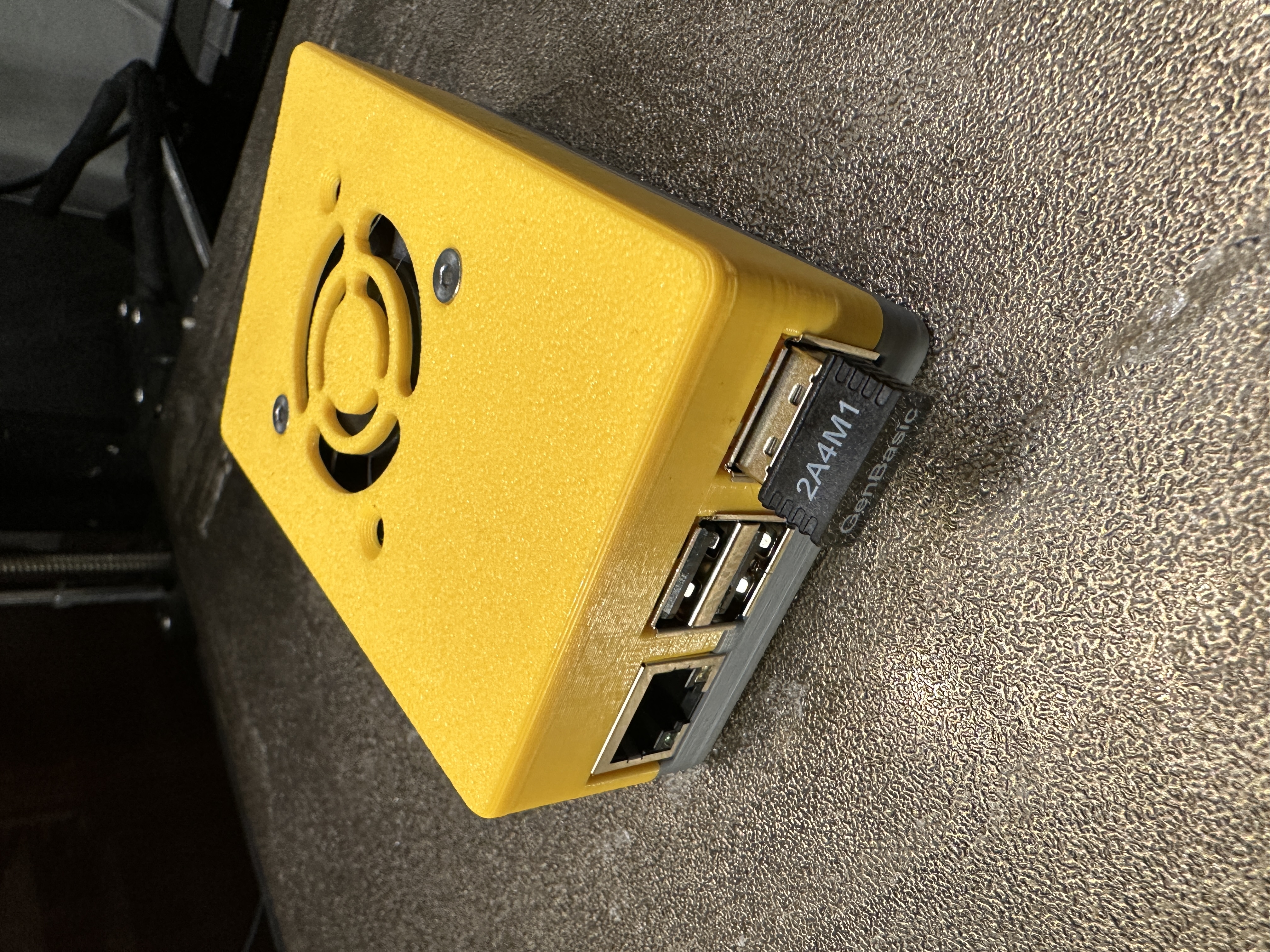

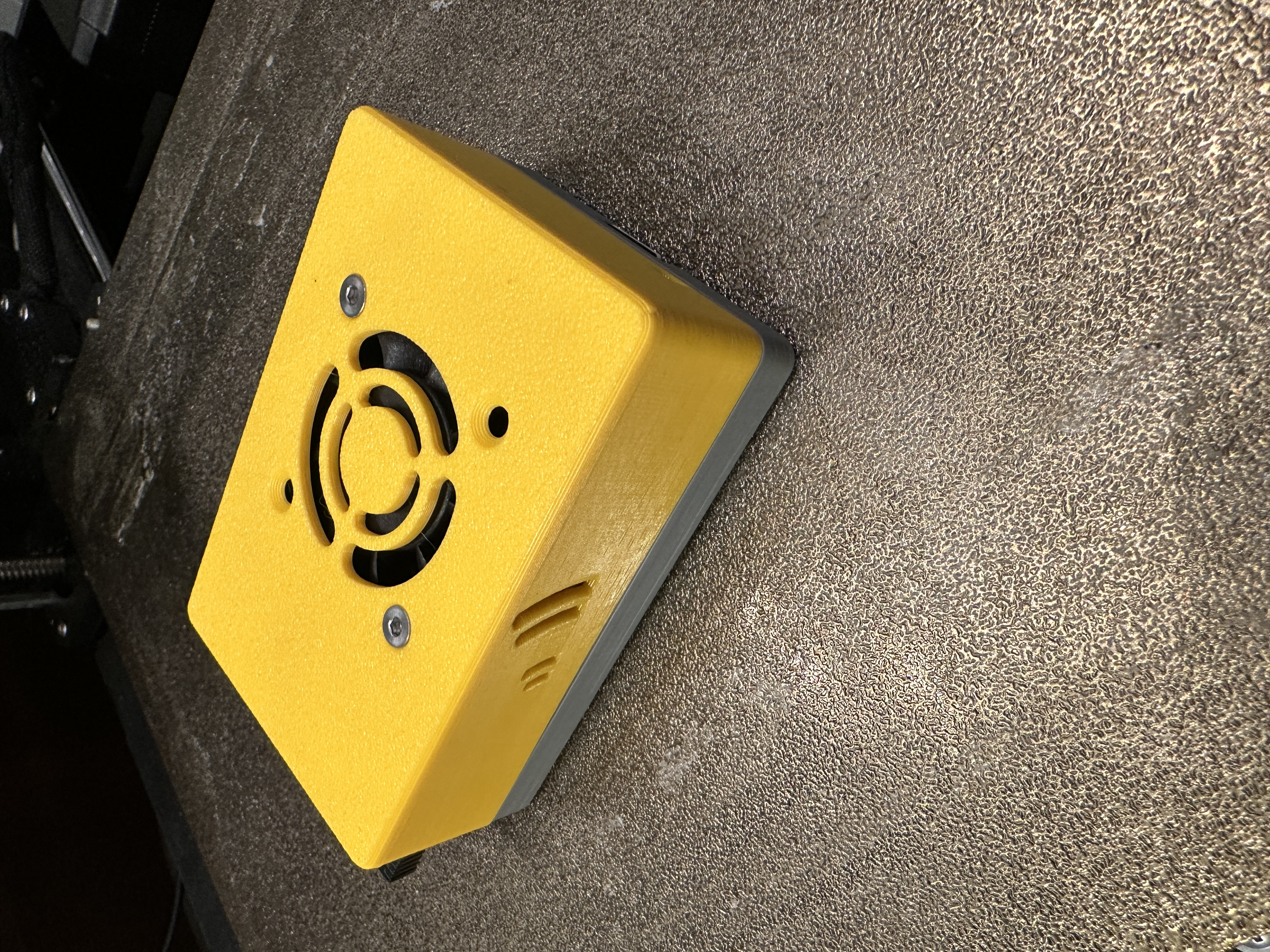

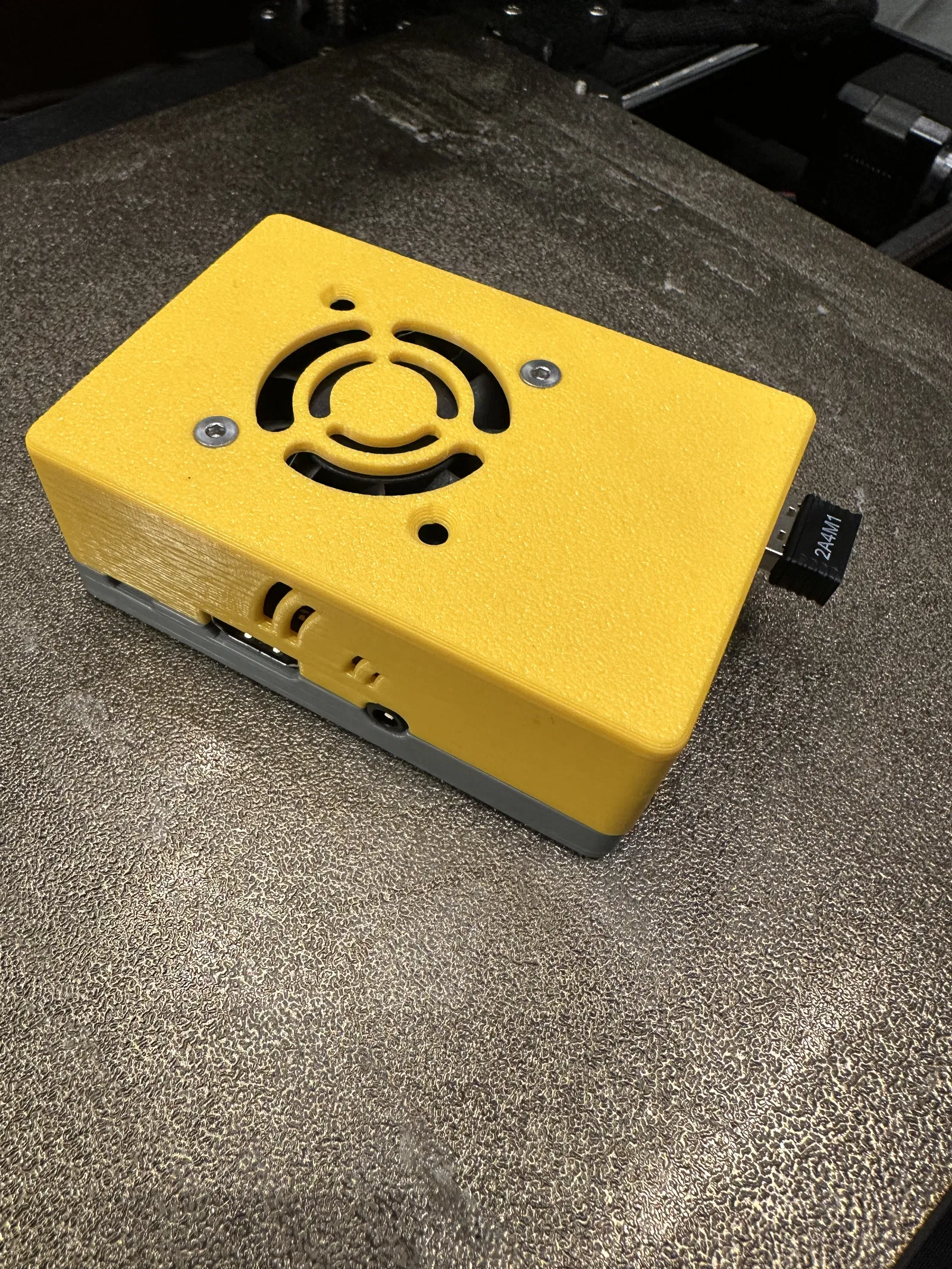

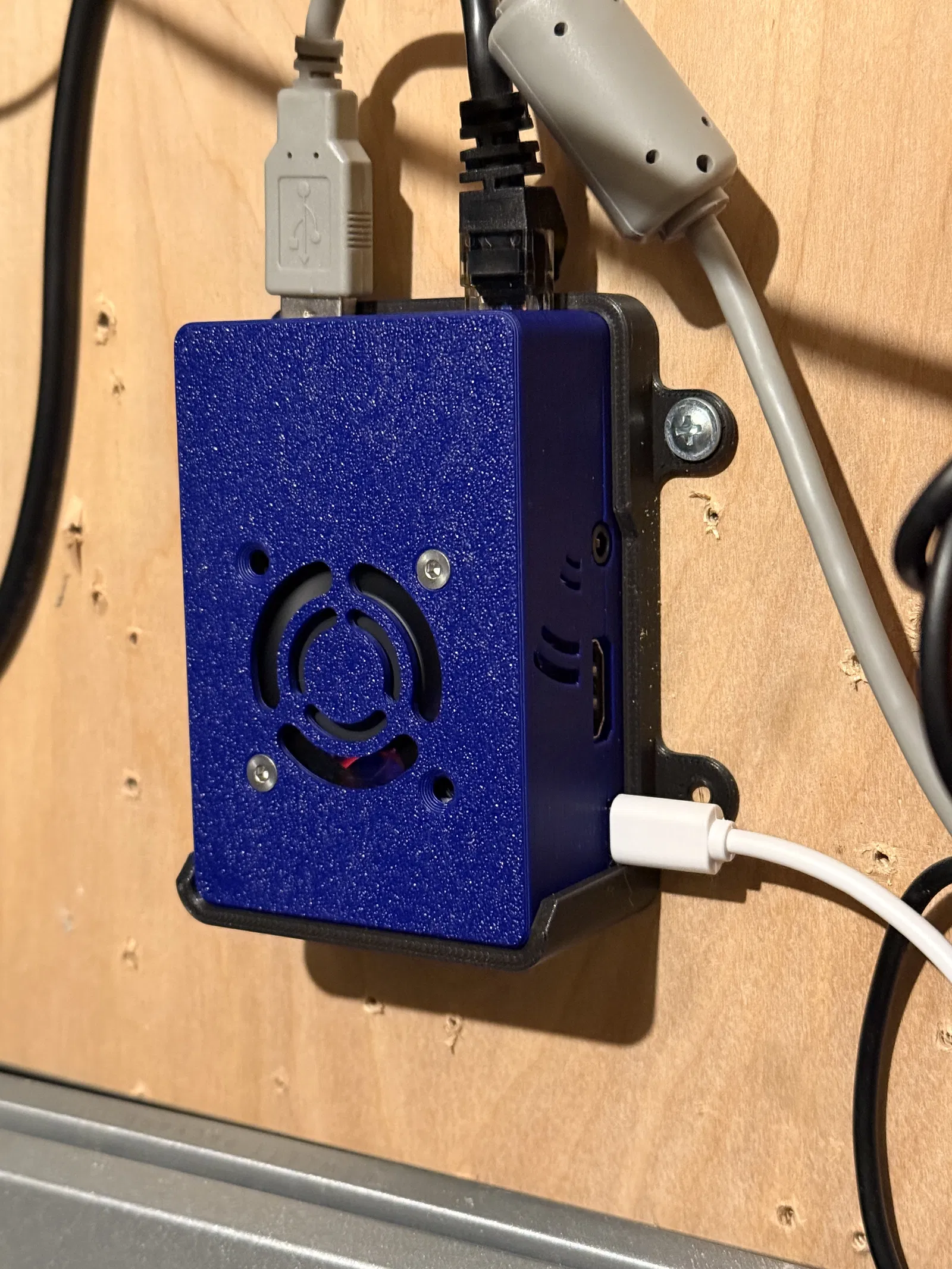

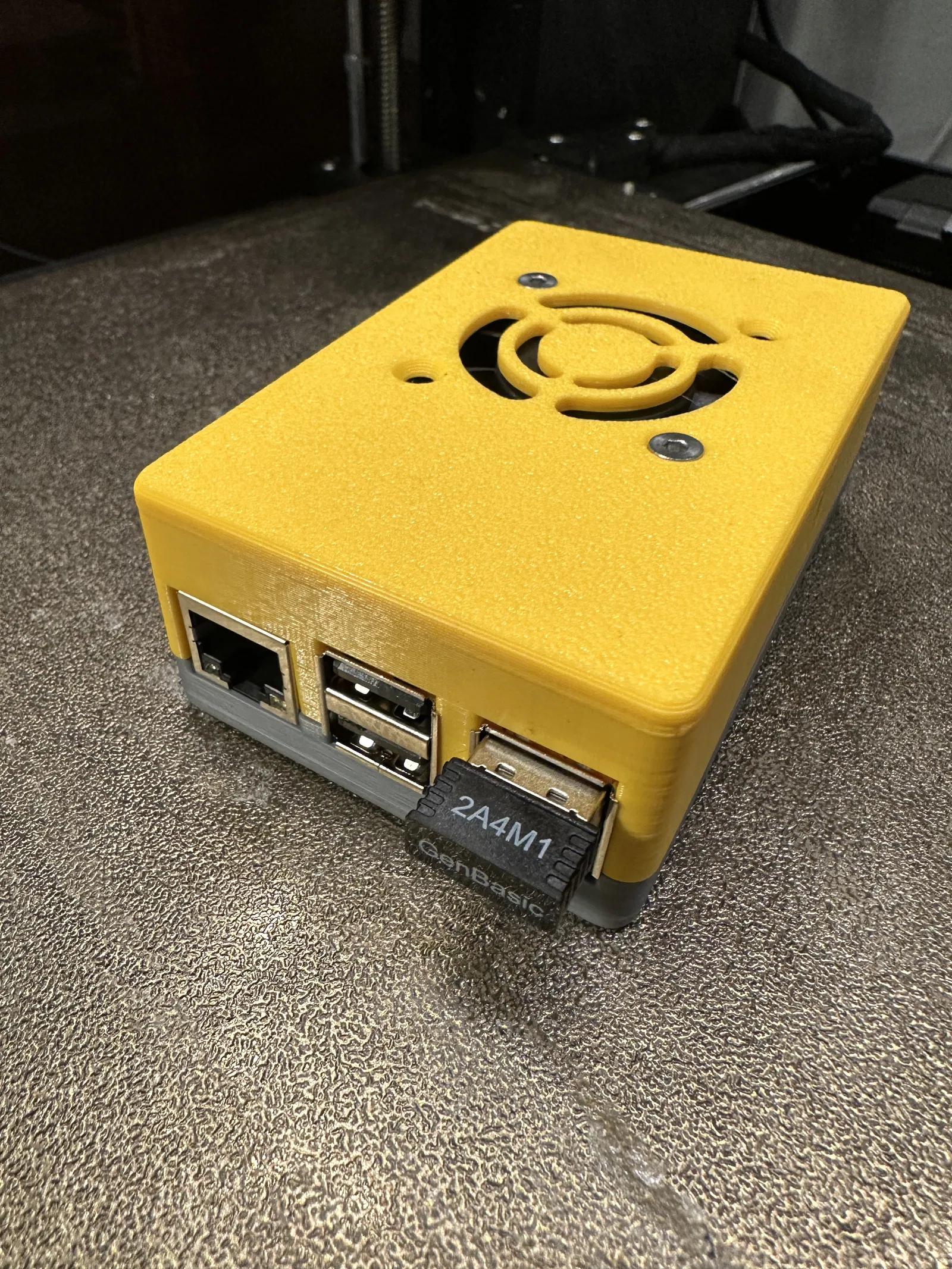

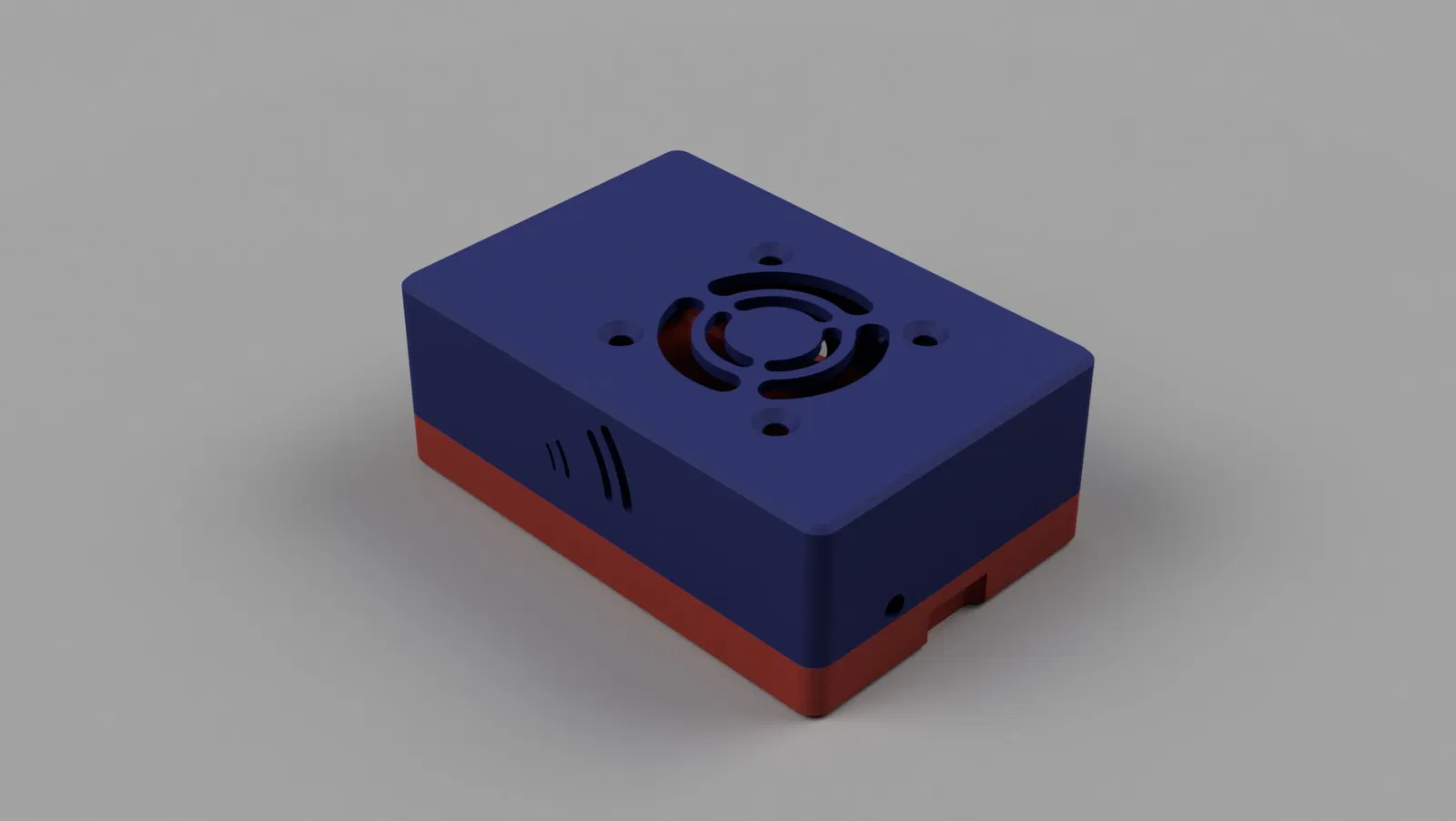

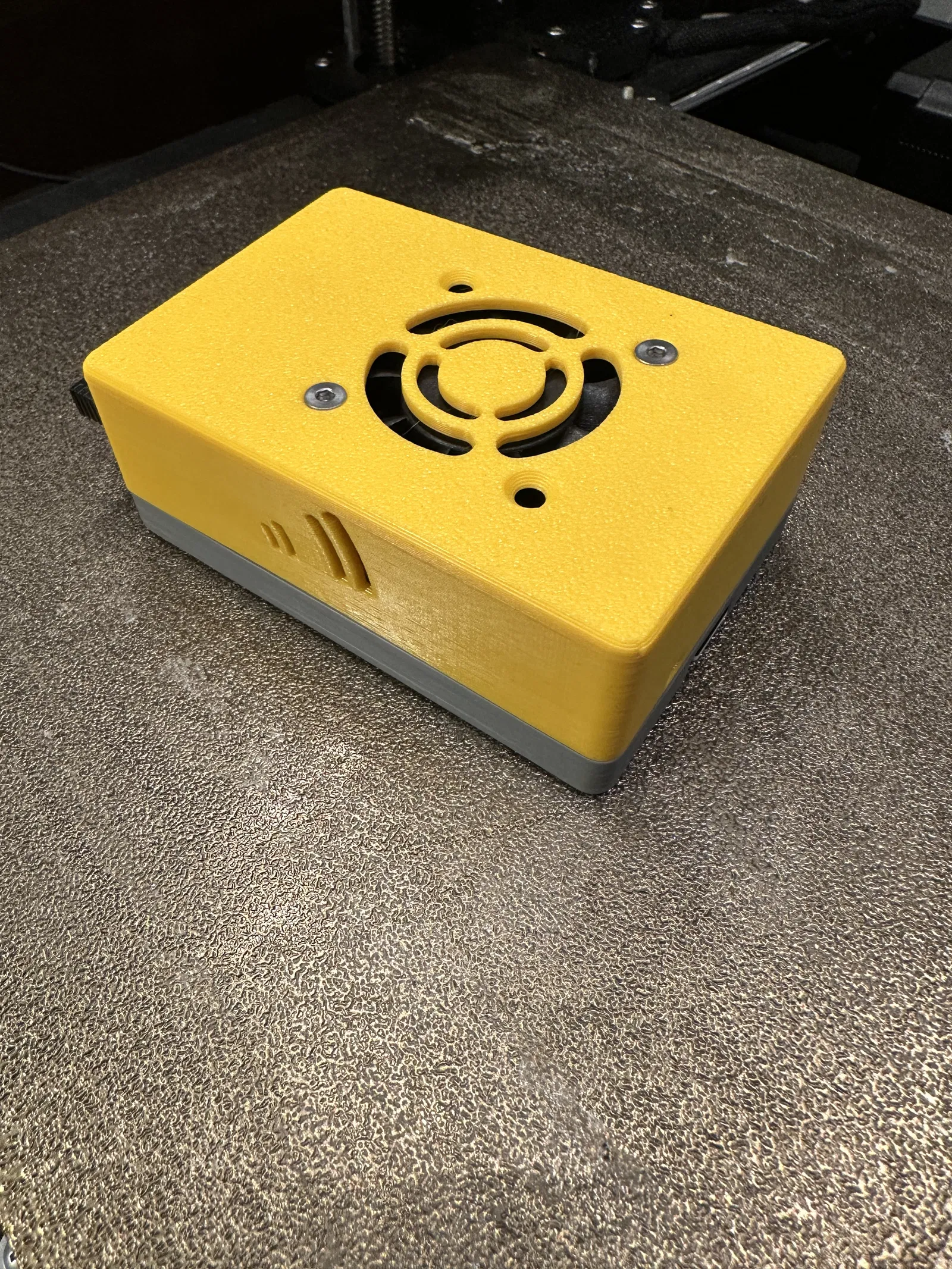

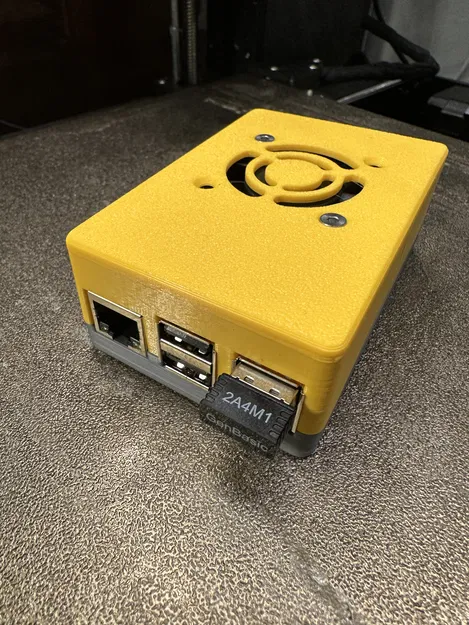

Phần trên có khoét cho quạt 40mm x 40mm với lỗ vít cỡ cho ốc M3. Có các khoét khác xung quanh vỏ để cho phép các kết nối dây khác nhau trên bo mạch được luồn ra bên ngoài vỏ.
Các lỗ để cố định bo mạch Le Potato vào vị trí và vỏ lại với nhau được cỡ cho ốc M3 x 12 với một chút dư chỗ cho ốc dài hơn một chút.

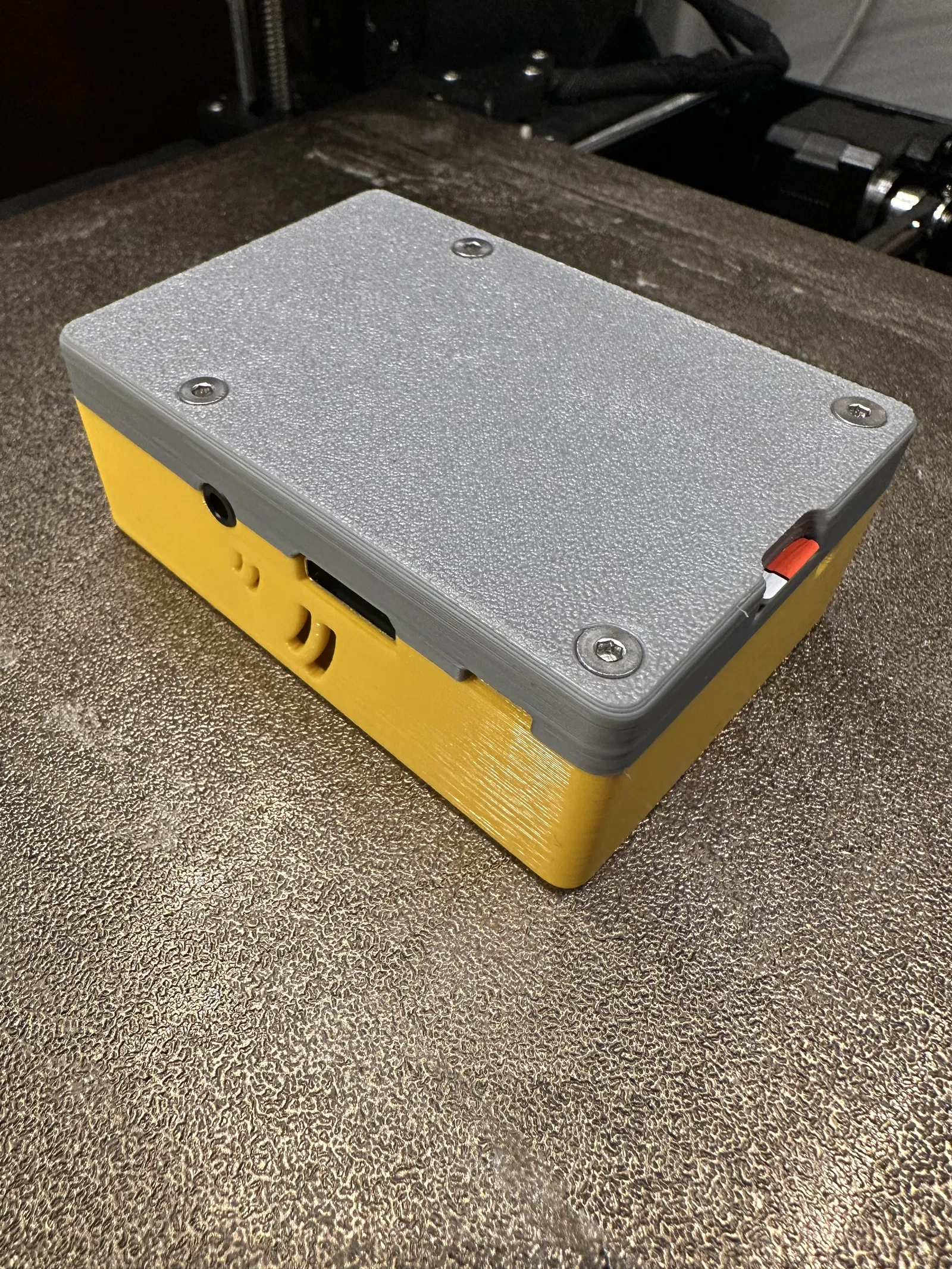

Để lắp ráp, tôi thấy dễ hơn là gắn quạt vào phần trên trước, kết nối dây quạt và bất kỳ dây phụ kiện nào khác vào bo mạch, sau đó đặt bo mạch lên phần trên. Đặt phần dưới của vỏ lên bộ phận đã lắp ráp, kẹp bo mạch giữa phần trên và phần dưới. Cuối cùng, cố định bằng ốc M3 x 12.
File Step có sẵn để tùy chỉnh.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
