Vỏ Case Raspberry Pi 4 có Quạt 4010

Mô tả

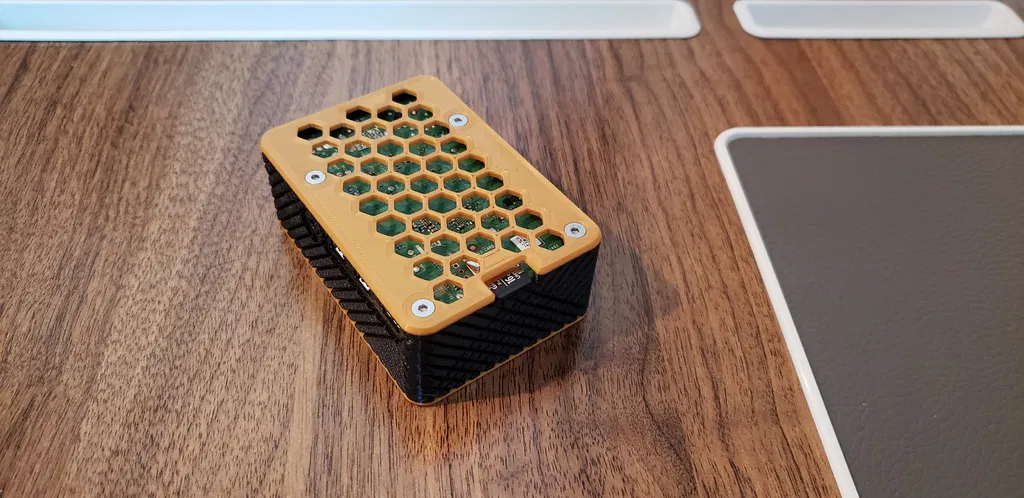

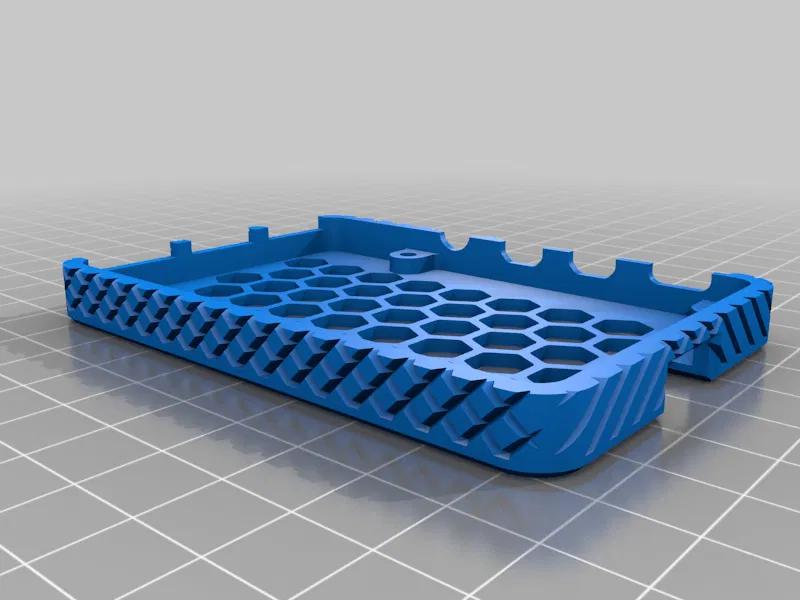

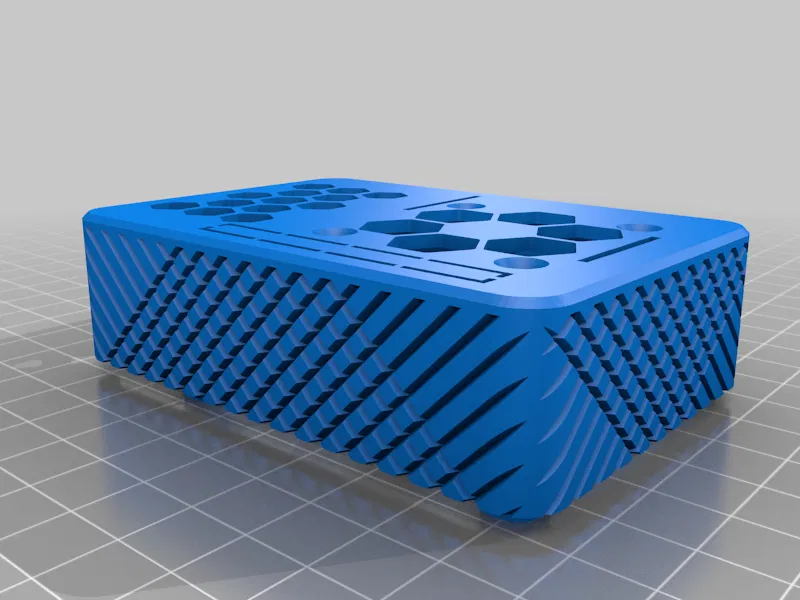

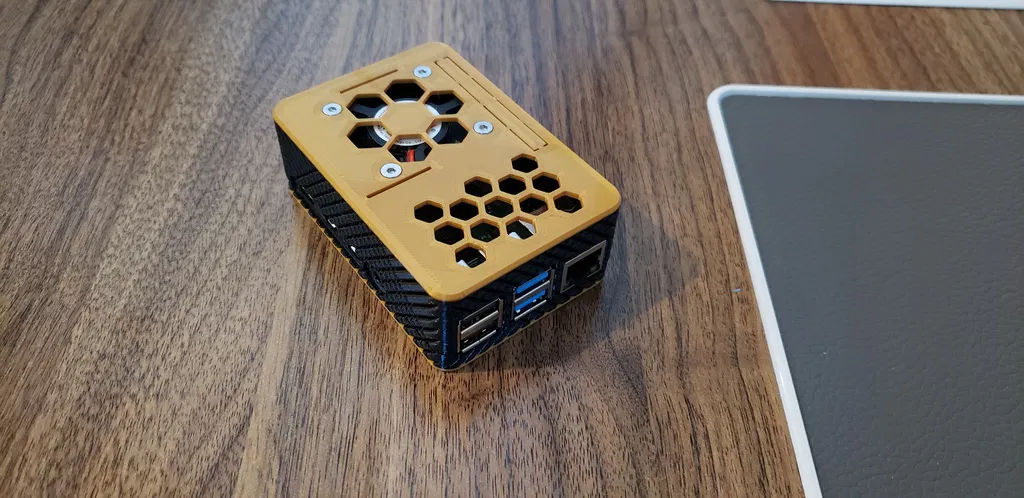

Tôi không tìm được vỏ case nào tốt cho Raspberry Pi 4 với đầy đủ các tính năng tôi muốn, vì vậy tôi quyết định tự làm một cái. Đây là những điểm độc đáo của nó:

1. Dùng ốc vít để giữ. Các vỏ case dạng khớp nối rất tuyệt nếu máy in của bạn được căn chỉnh RẤT tốt, nhưng nếu không hoàn hảo thì vỏ case sẽ không vừa vặn.

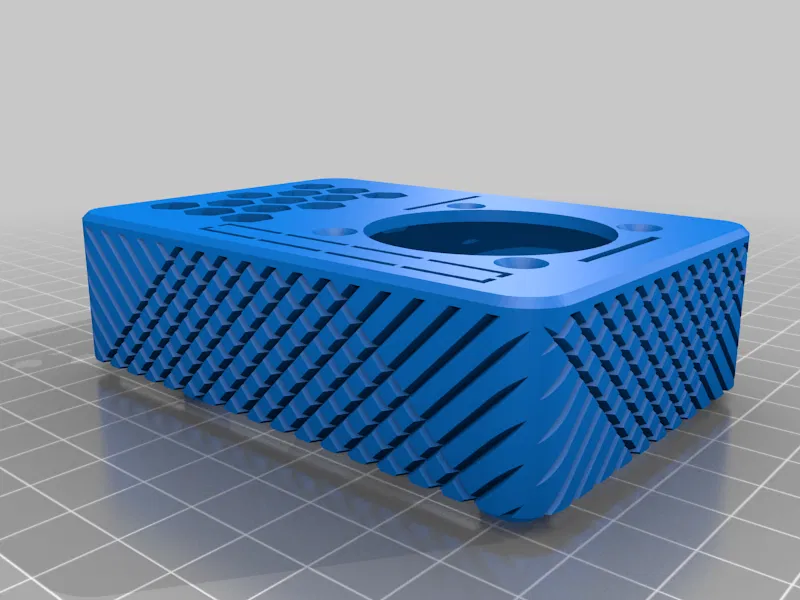

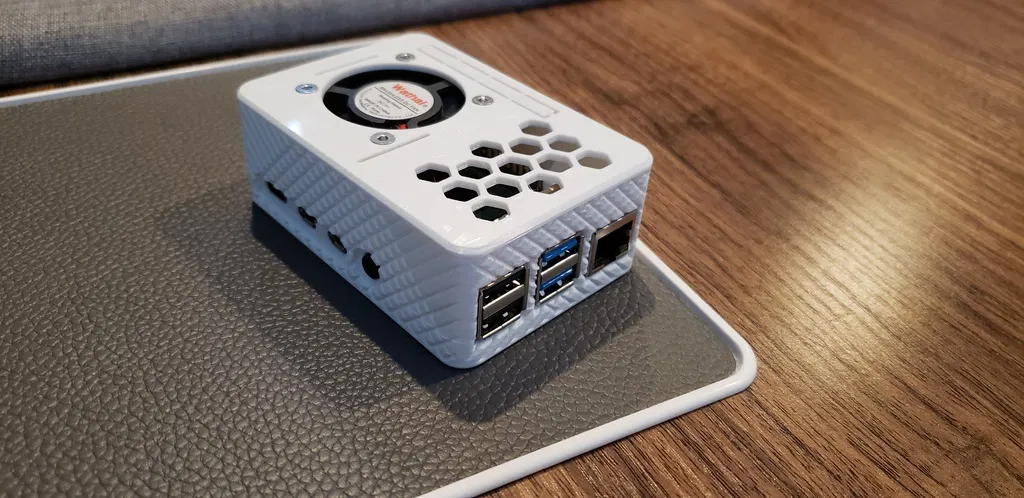

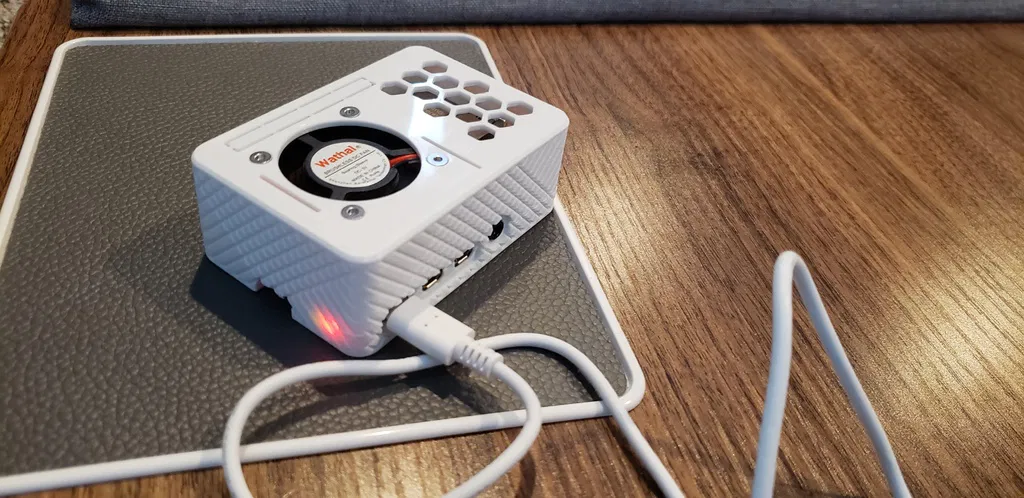

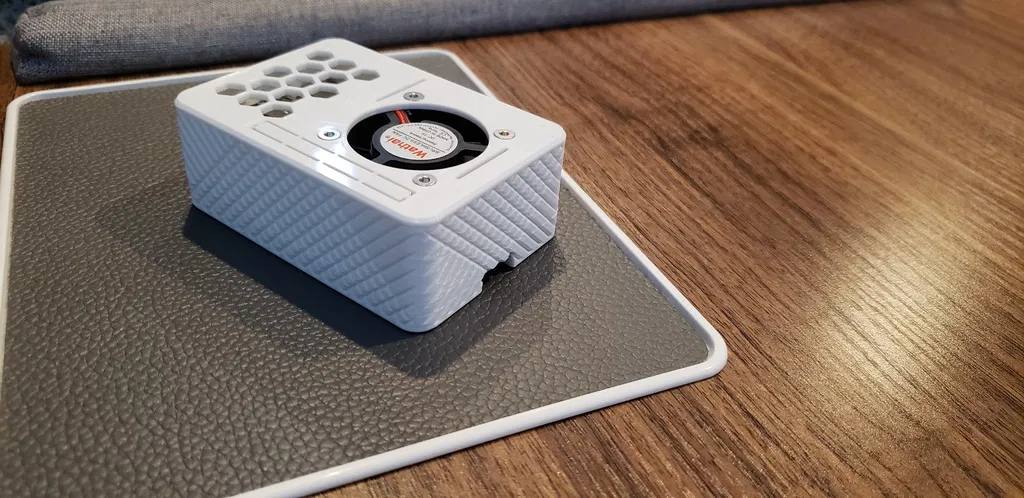

2. Không gian cho quạt 4010 bên trong vỏ case có tản nhiệt. Nhiều vỏ case ngoài kia chỉ lấy vỏ Pi thông thường và thêm ốc gắn, nghĩa là bạn phải gắn nó bên ngoài vỏ case hoặc nó sẽ không vừa.
3. Tất cả các lỗ ốc đều được khoét âm.

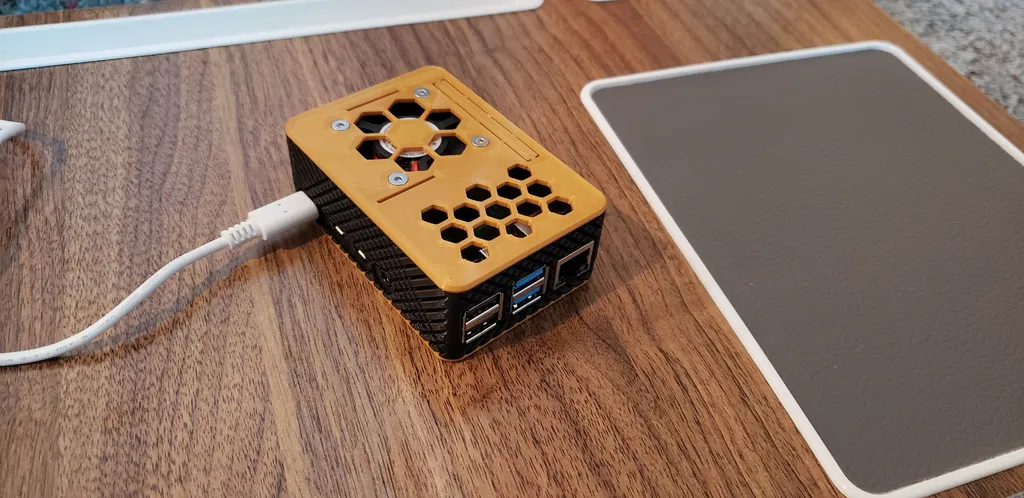

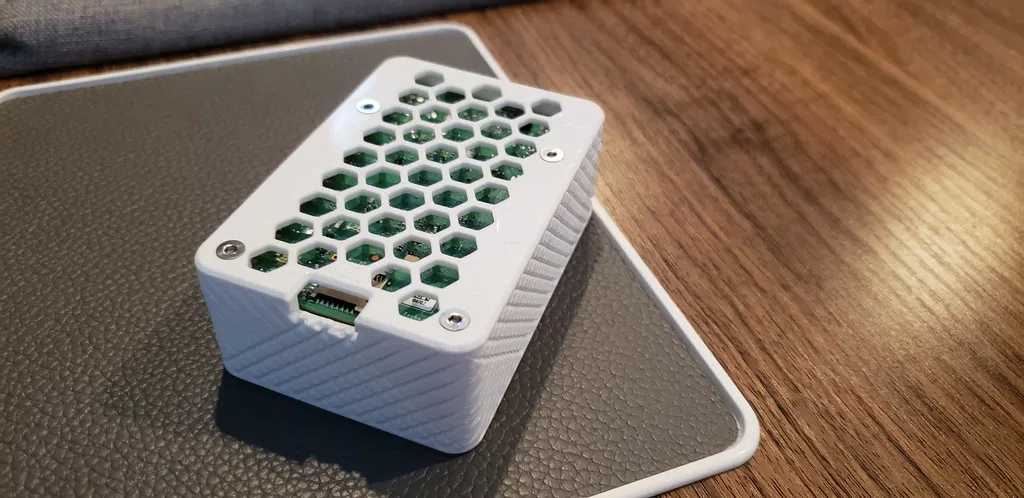

4. Truy cập vào tất cả các cổng và kết nối, bao gồm cả chân GPIO (bạn cần cắt phần nắp đi, nó được thiết kế cho mục đích này) và các dây cáp màn hình, camera.
5. Trông ngầu (theo ý kiến của tôi), nhưng không trông giống một mô hình. Nó không có ý định là một con tàu vũ trụ hay mũ bảo hiểm giấu máy tính bên trong, nó chỉ là một vỏ case cho Raspberry Pi của bạn.

Thiết kế này lấy cảm hứng từ vỏ case này của Harryb1991, nhưng tôi đã xây dựng hoàn toàn từ đầu trong Fusion 360.

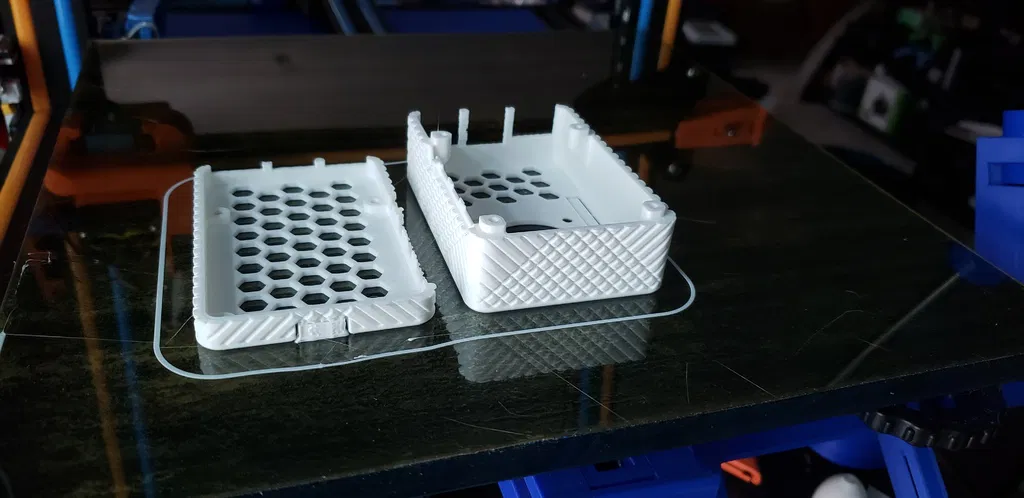

In ấn

Nó sẽ in tốt mà không cần hỗ trợ, nhưng nếu bạn yêu cầu slicer thêm hỗ trợ với góc nhô ít nhất 45 độ, thì bạn sẽ có một chút hỗ trợ xung quanh khe cắm thẻ SD, điều này sẽ giúp lỗ cắt gọn gàng hơn một chút. Điều này có thể không cần thiết, nhưng nó tốn rất ít thời gian và vật liệu nên bạn cứ làm.

Tôi khuyên bạn nên in chậm hơn một chút so với bình thường. Hoa văn vân nổi có thể gây chút khó khăn cho máy in.

Sau khi in:

Bạn sẽ cần:

1. 4 ốc M3 khoét âm, dài từ 10-14mm. Vâng, tôi biết Raspberry Pi được thiết kế để gắn bằng ốc M2.5, nhưng tôi có rất nhiều ốc M3 và không có ốc M2.5 nào. BẠN SẼ CẦN KHOAN LỖ GẮN TRÊN PI CỦA BẠN ĐỂ SỬ DỤNG VỎ CASE NÀY. Tôi sẽ cố gắng tải lên một phiên bản được thiết kế cho M2.5 trong tương lai. Nhưng tôi đã bao gồm các tệp STEP và F3D để bạn chỉ cần thu nhỏ các lỗ trên bộ phận Vỏ Case Trên cùng để sử dụng ốc M2.5.
2. Quạt hướng trục 5V 4010. Bạn sẽ cắm nó vào chân 4 và 6 như ở đây. Đảm bảo dây đỏ nối với 5V và dây đen nối với GND.

Cài đặt in

Thương hiệu máy in:

Creality

Máy in:

CR-10S

Rafts:

Không

Hỗ trợ:

Không quan trọng

Độ phân giải:

.2

Infill:

20%
