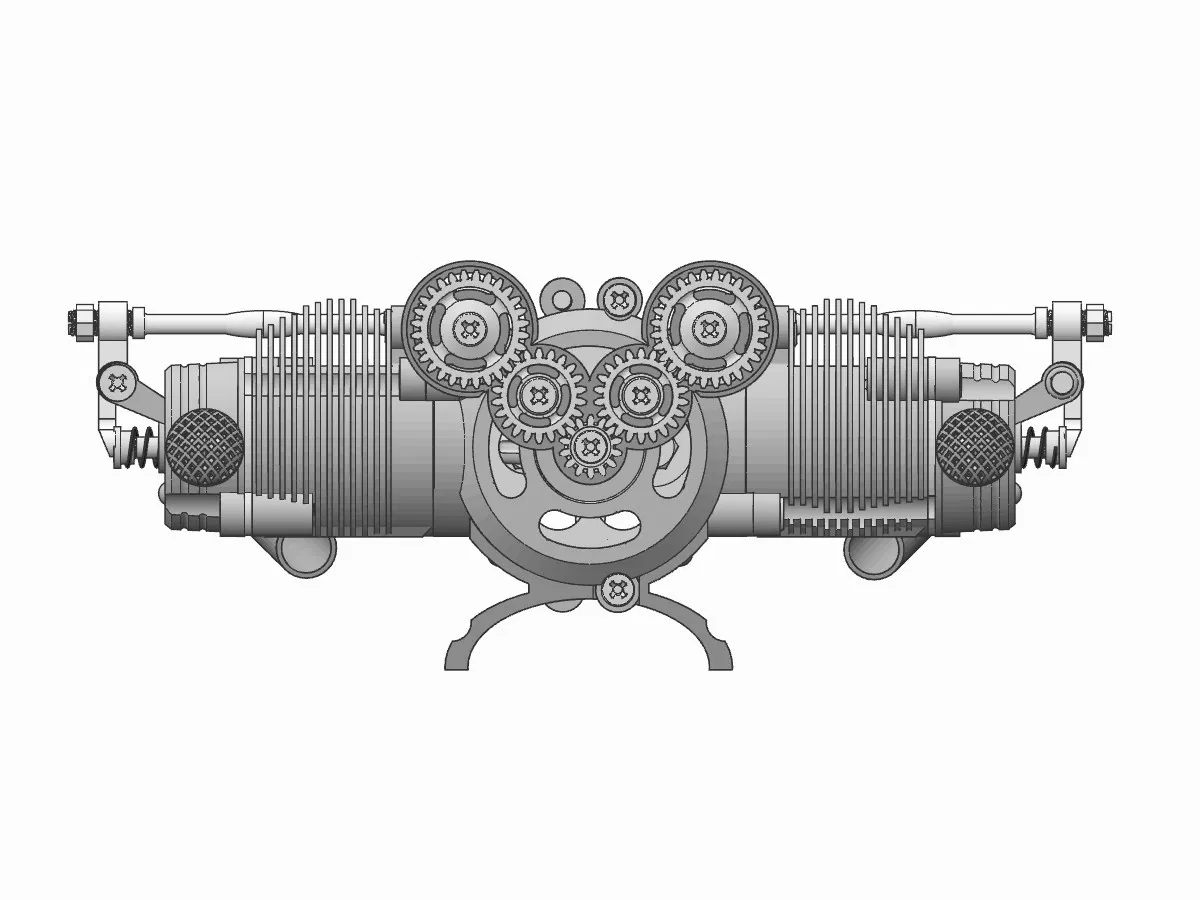

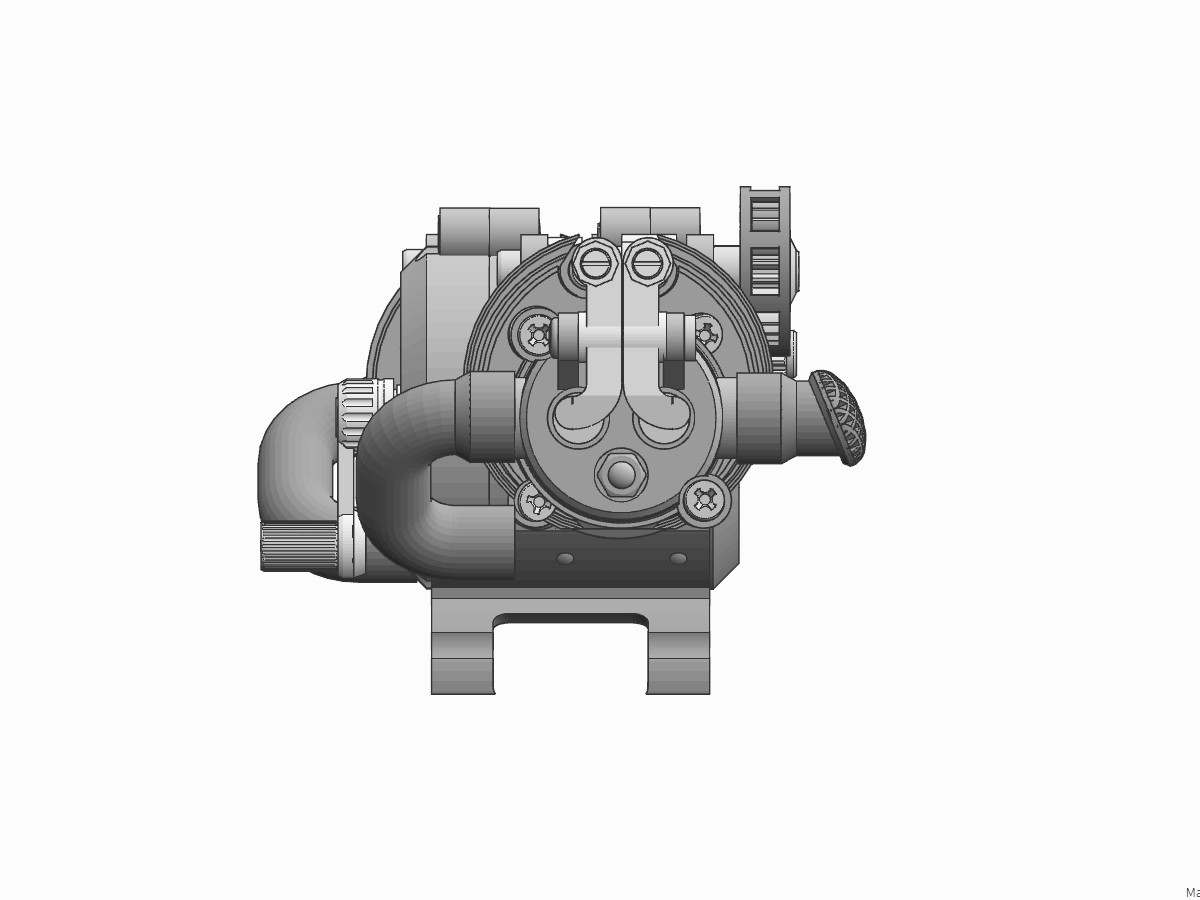

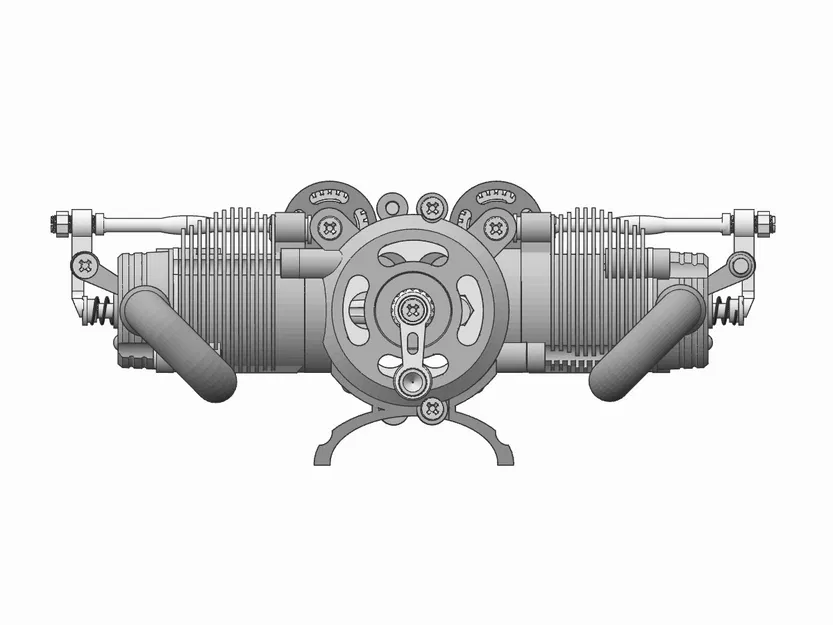

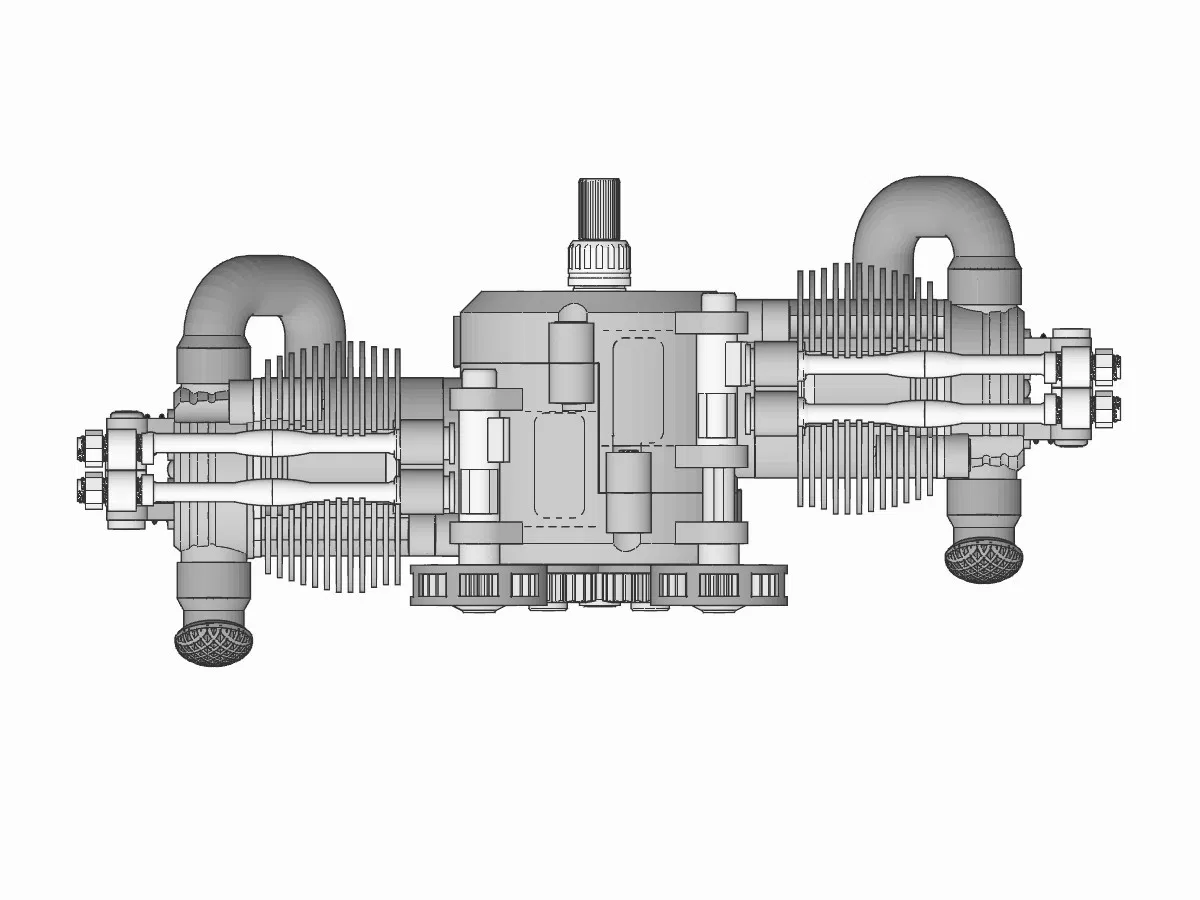

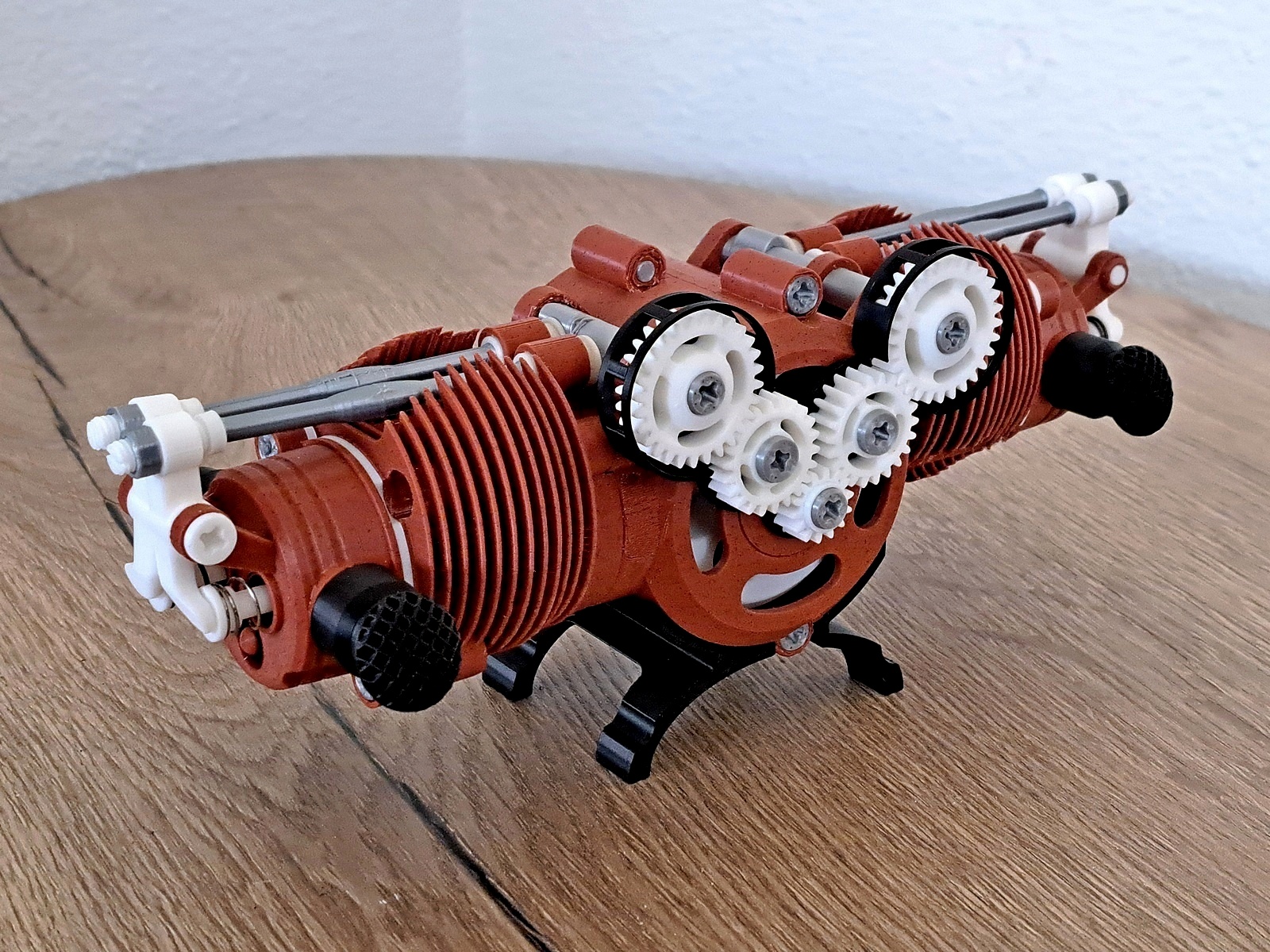

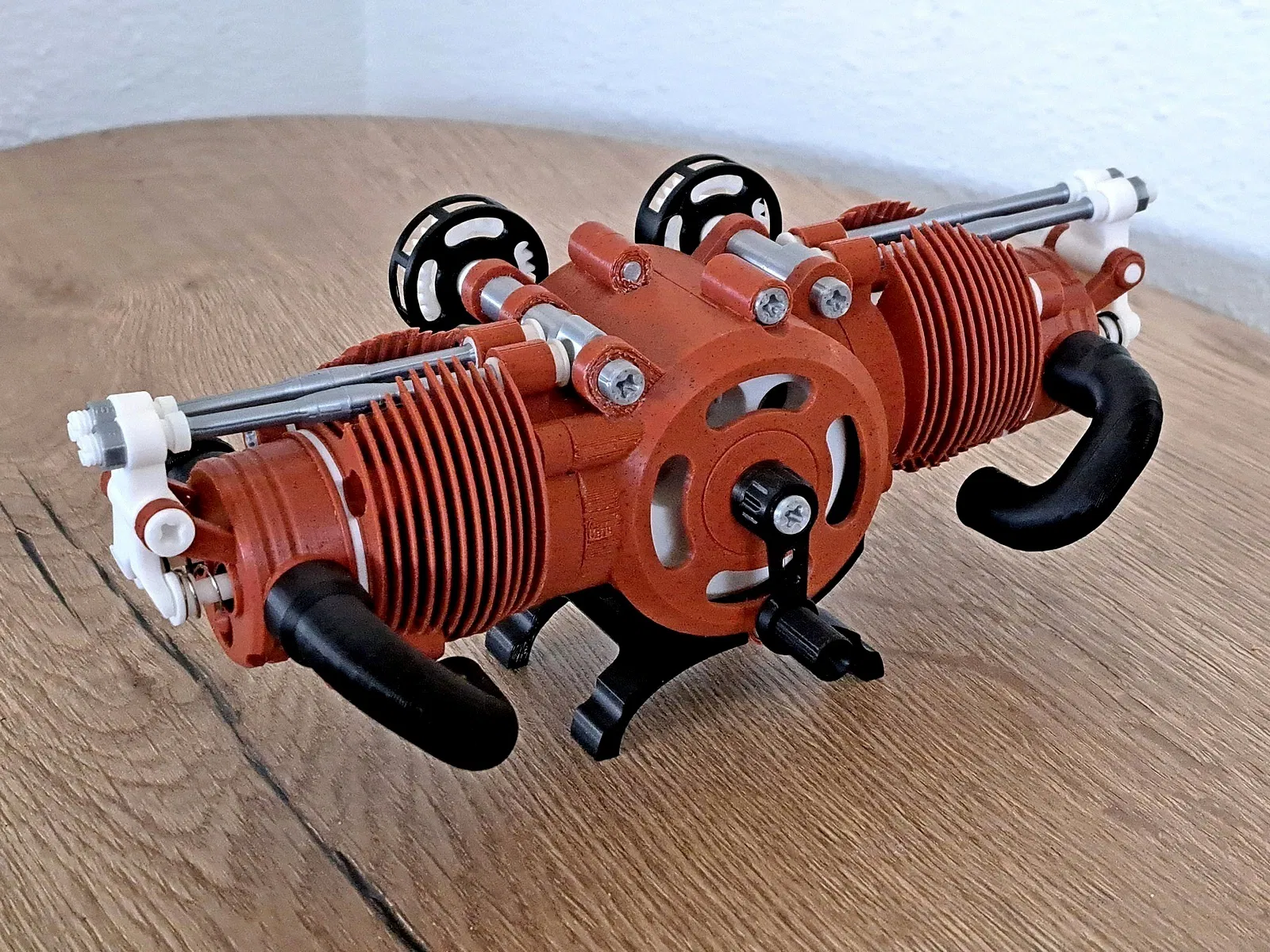

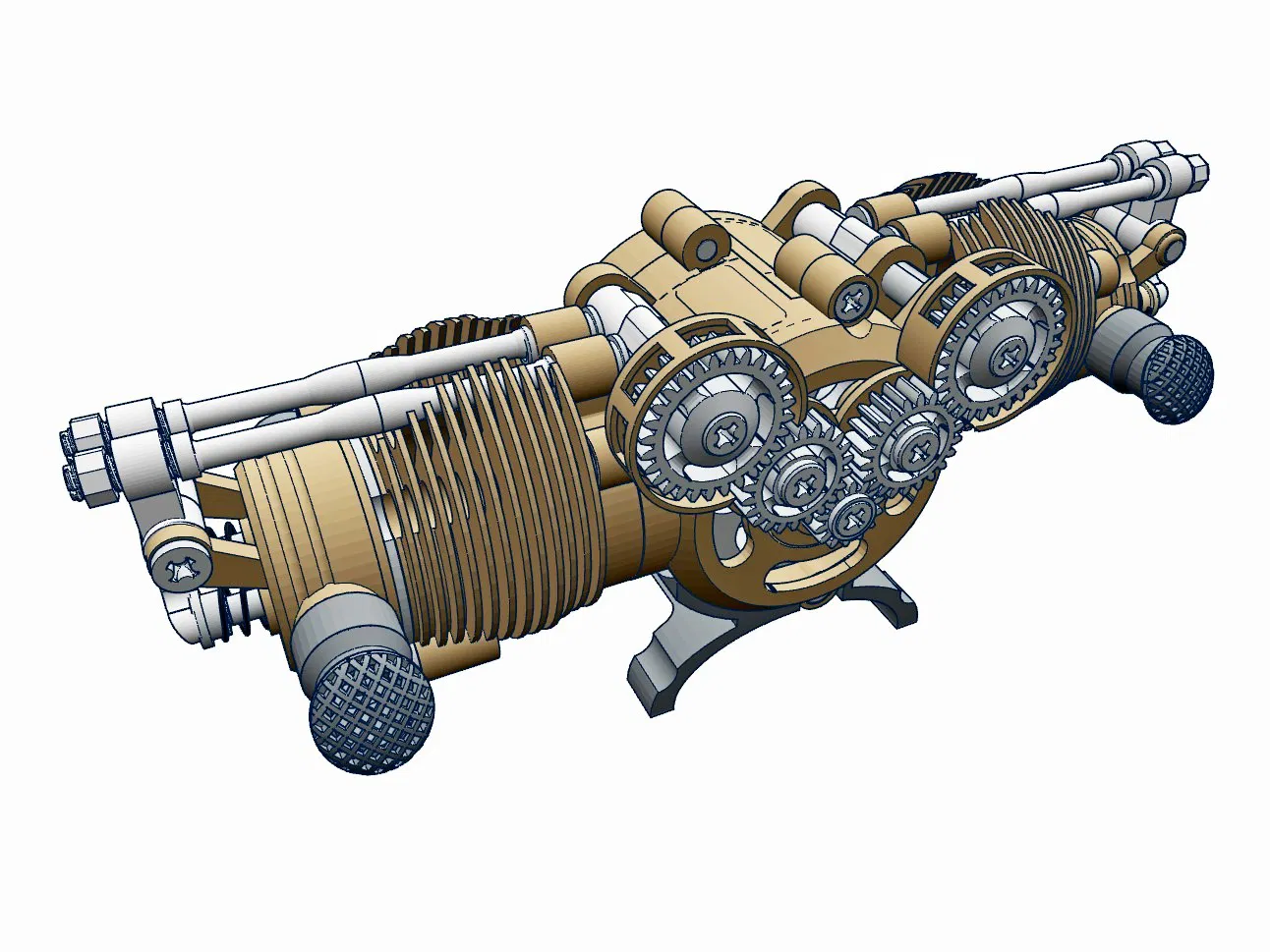

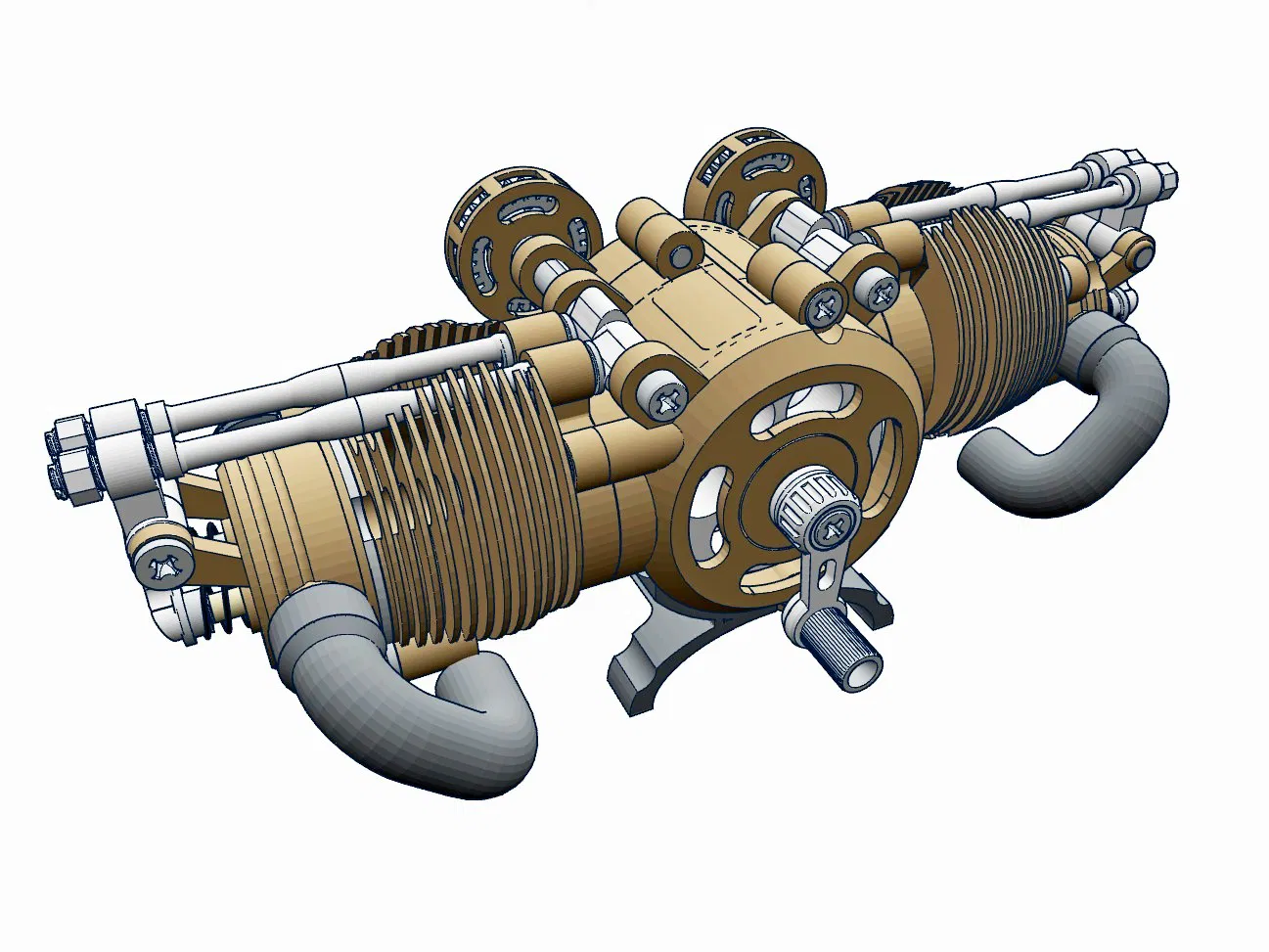

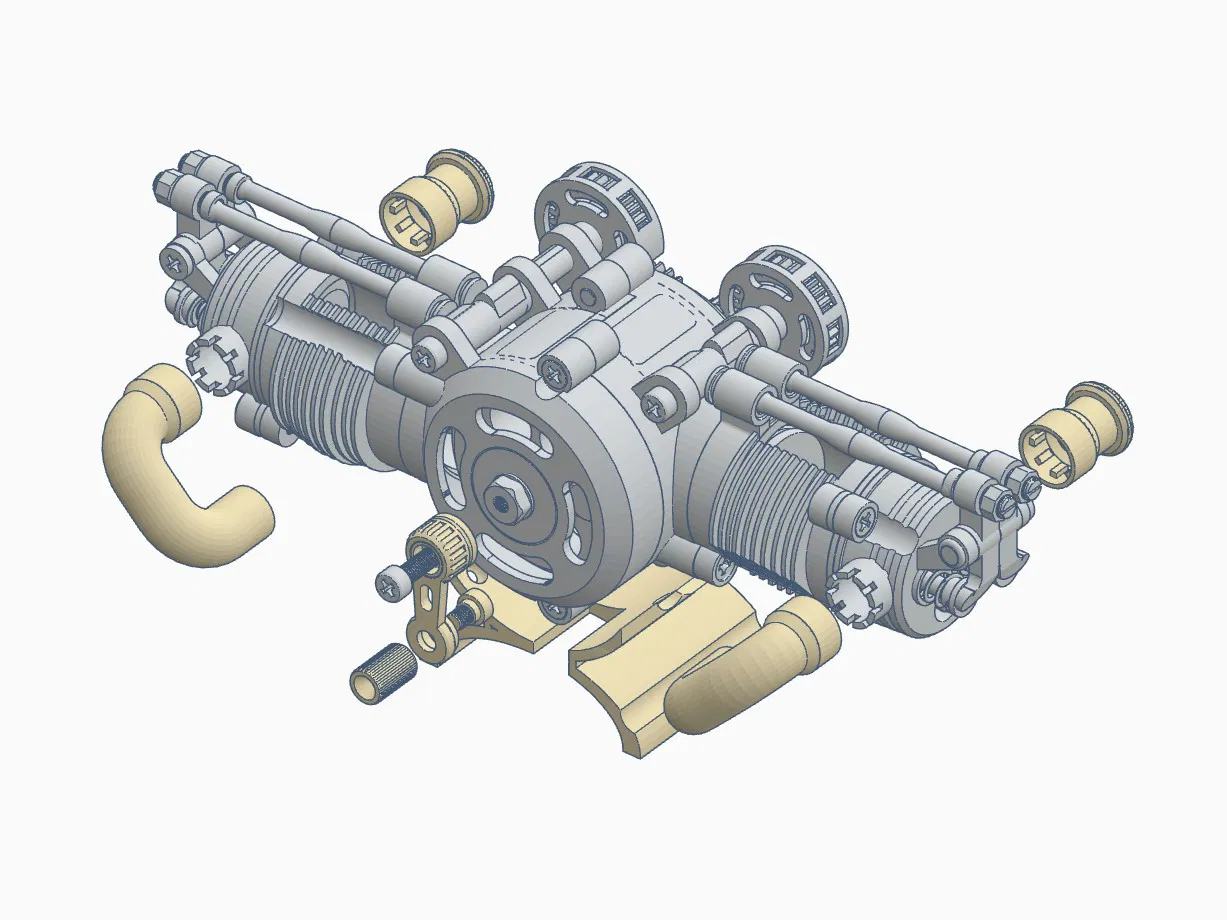

Mô Hình Động Cơ Boxer OHV 2 Xi-lanh

Động cơ van trên xupap, viết tắt là OHV là một loại động cơ piston có các van được đặt trong đầu xi-lanh phía trên buồng đốt.

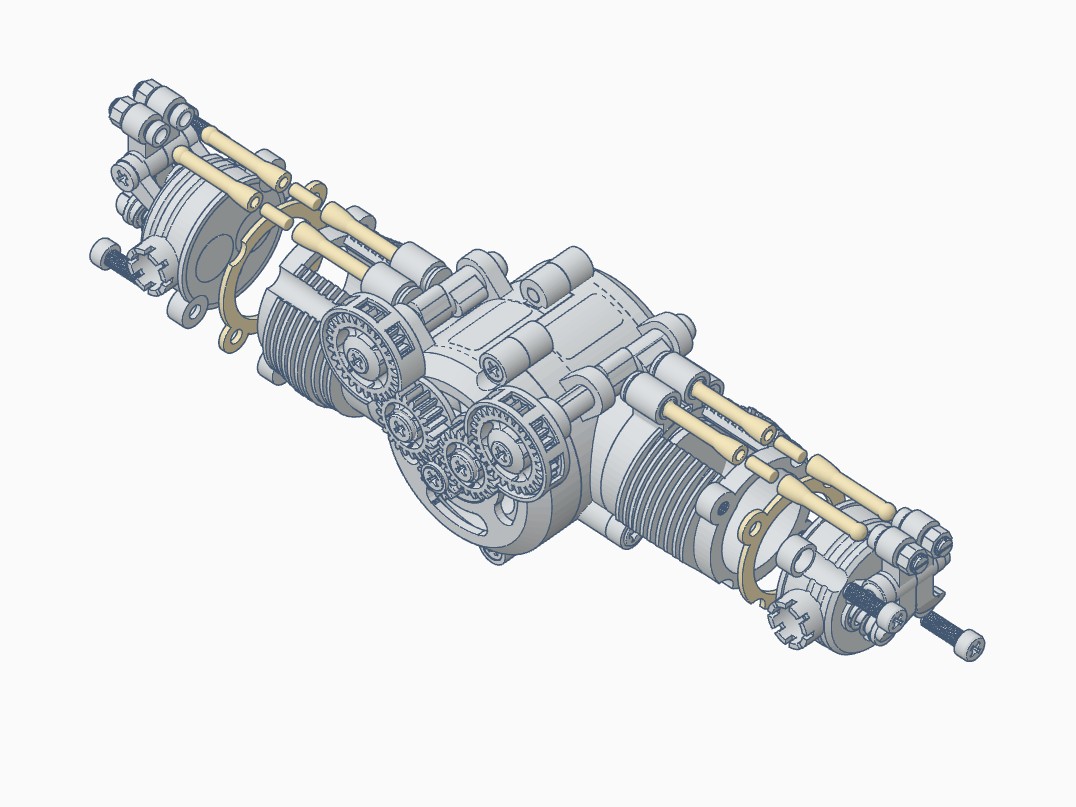

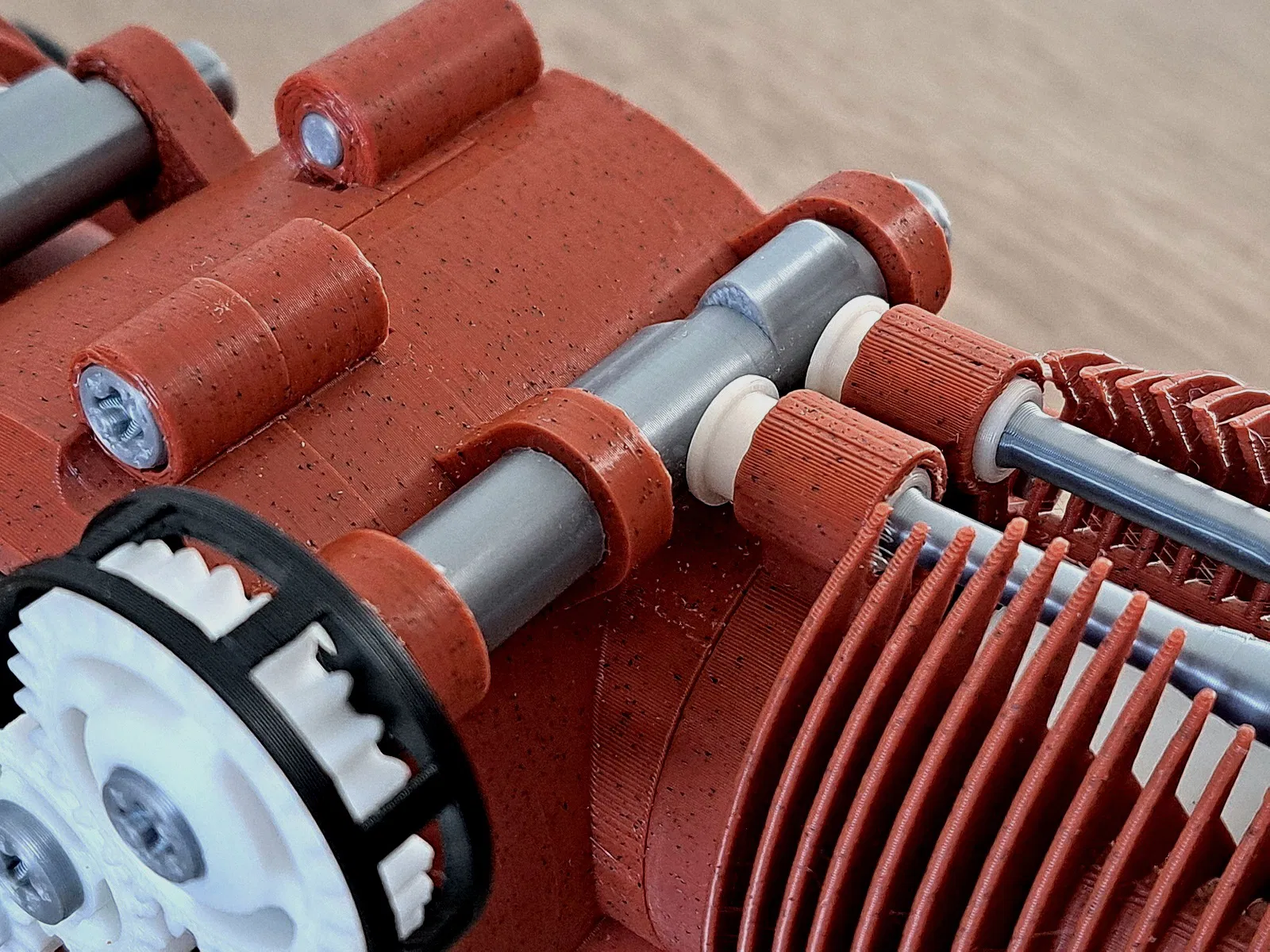

Trong mẫu này, các van được điều khiển bằng các thanh đẩy.
Cấu hình boxer với hai xi-lanh đối diện được các nhà sản xuất xe máy như BMW, Douglas, Harley-Davidson, Indian, Lilac, Zündapp, và nhiều hãng khác sử dụng.
Động cơ boxer thường được dùng trong các ứng dụng máy bay vì chúng tạo ra nhiều sức mạnh từ một động cơ nhẹ.

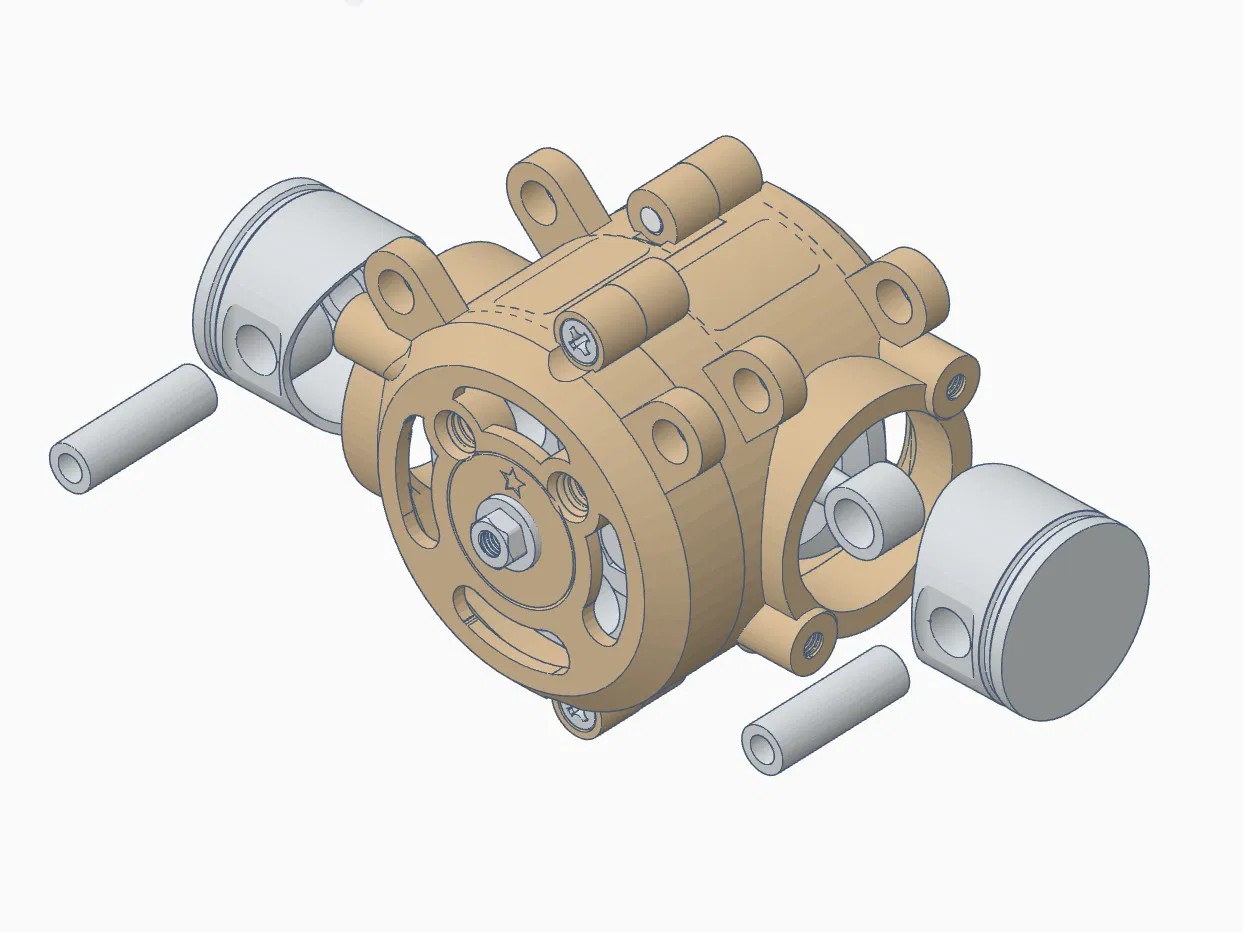

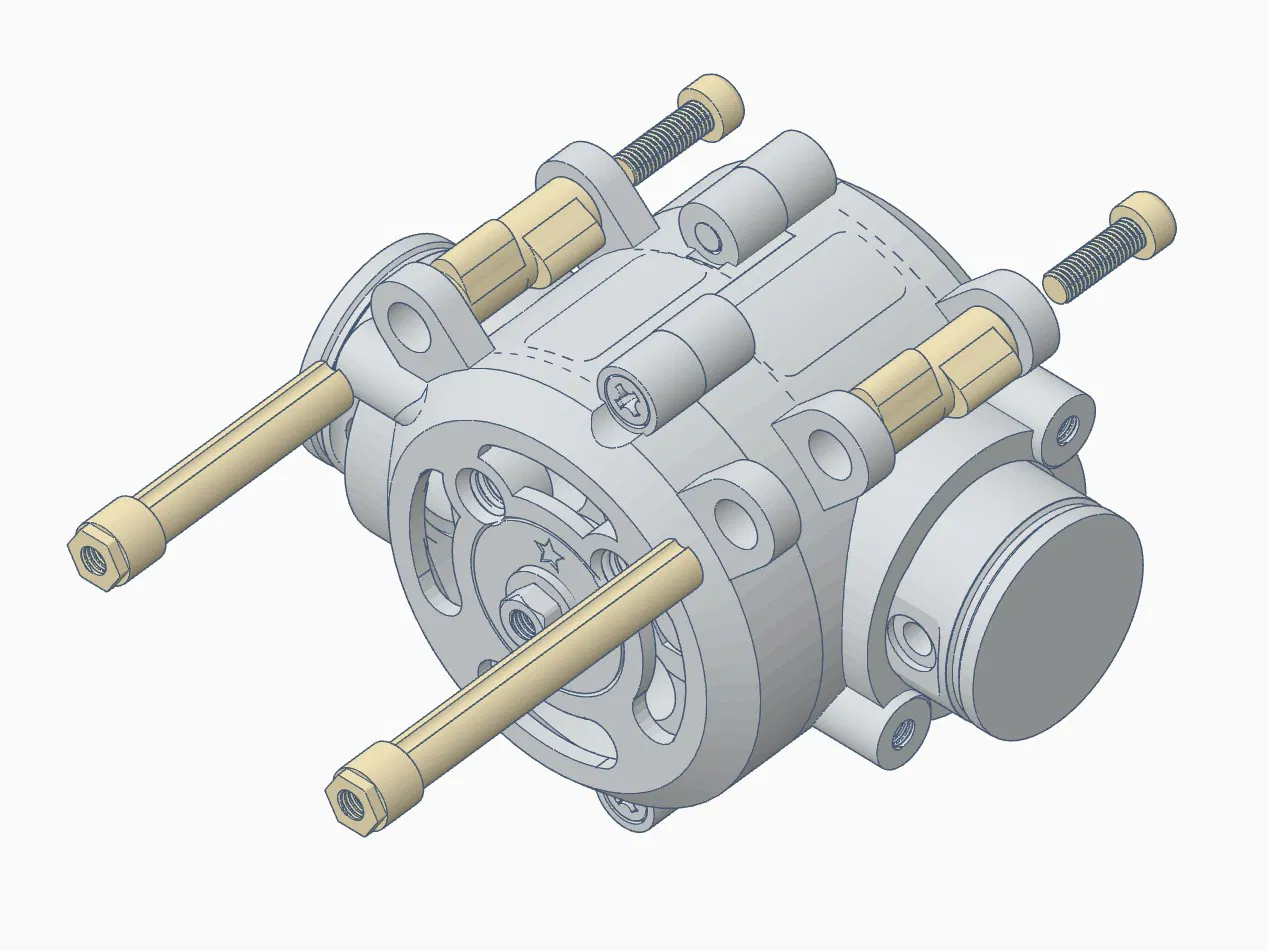

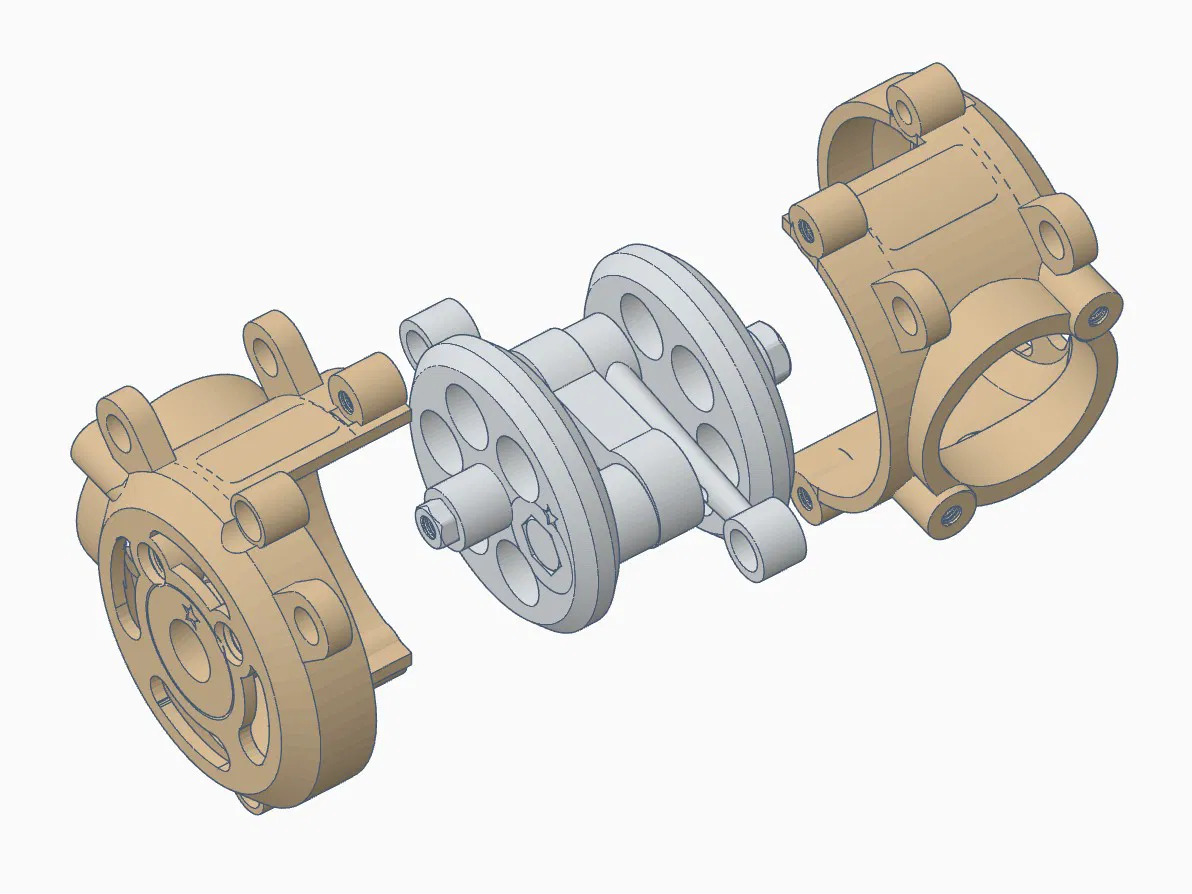

Mô hình được thiết kế để có thể (tháo/lắp) với bu lông. Do đó, mô hình hoàn chỉnh rất phù hợp cho mục đích giáo dục.

Cân nặng mô hình 0.3 kg.

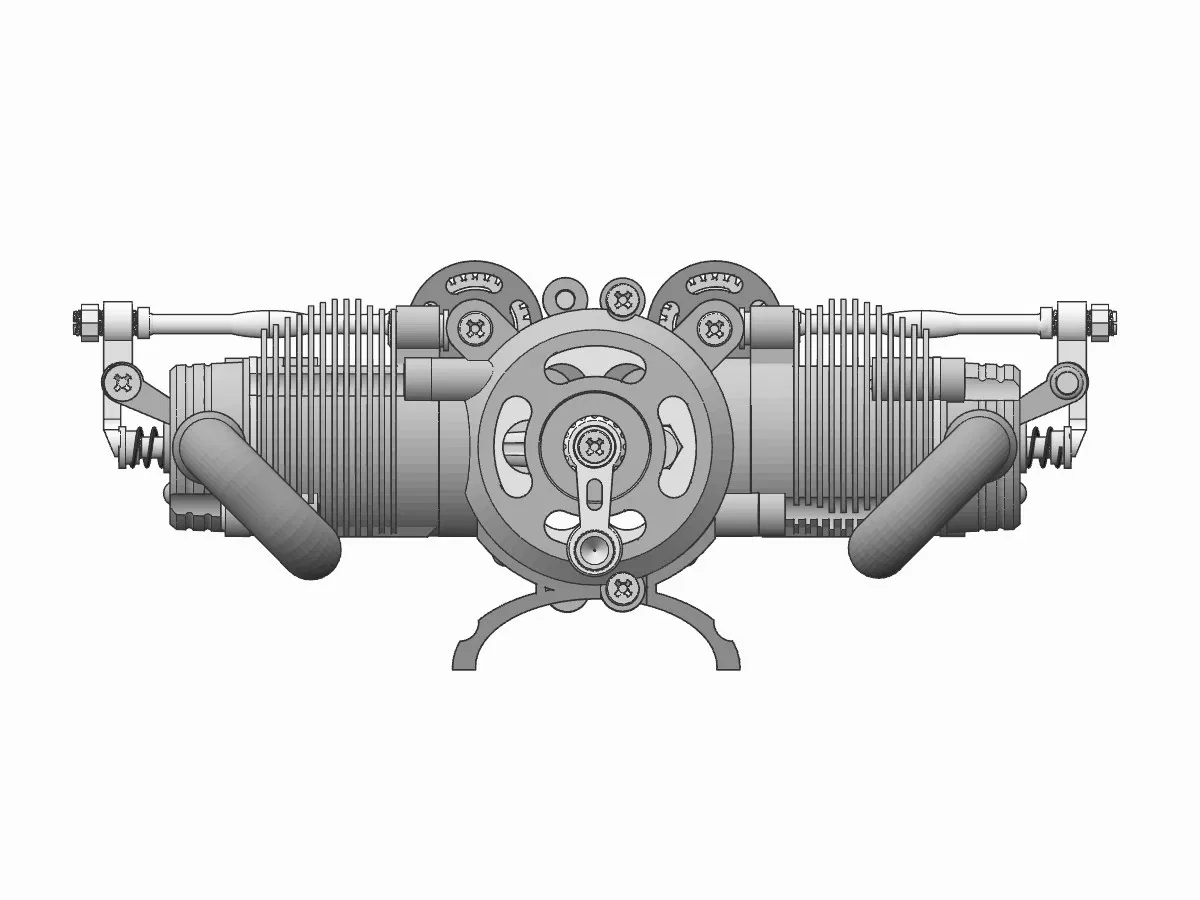

Kích thước mô hình 265 x 125 x 104 mm.

IN ẤN
Các bộ phận nên được in trên một mặt phẳng.
Tránh hiện tượng chân voi và in quá nhiều.
Tôi đã in mô hình bằng sợi PLA+, chiều cao lớp 0.16 mm.

HƯỚNG DẪN LẮP RÁP
Hướng dẫn lắp ráp đầy đủ có trong tệp “ASSEMBLY INSTRUCTIONS.PDF”.

BỘ PHẬN KIM LOẠI

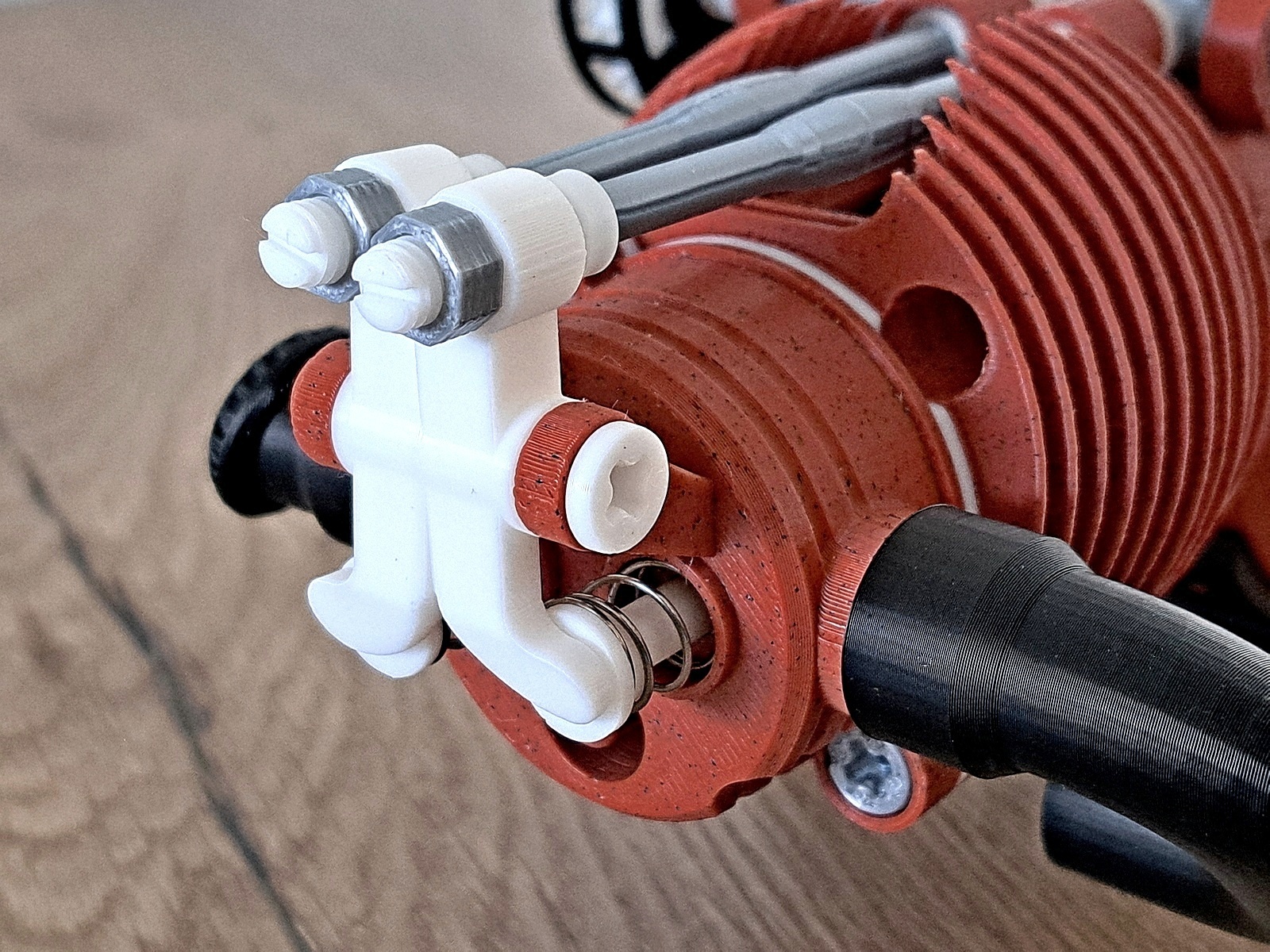

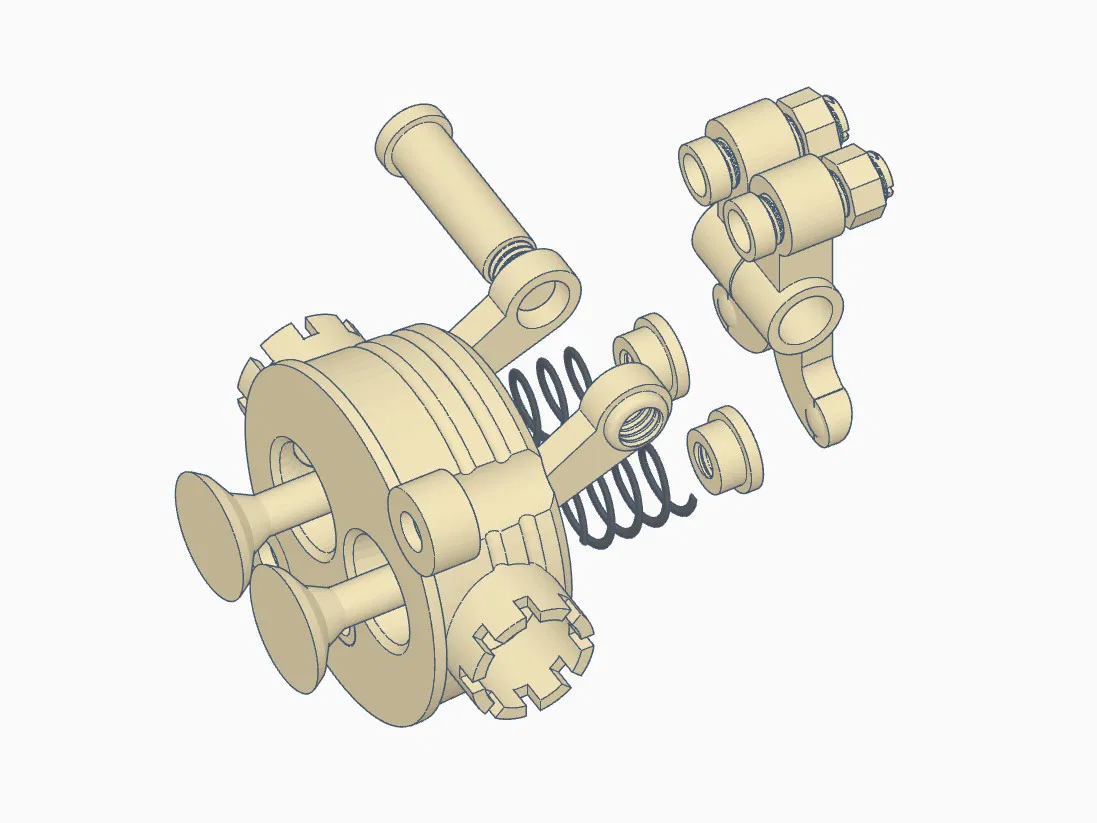

Cần bốn lò xo cho các van, rộng 10 mm x cao 15 mm. Đường kính dây 0.6 hoặc 0.7 mm (AliExpress).
Nếu muốn, bạn có thể thay thế các bu lông M5 đã in bằng Bu lông lục giác kim loại M5 x 16 mm.

VẬN HÀNH
Quay Tay quay theo chiều kim đồng hồ.
Đã thêm Bộ chuyển đổi dụng cụ điện.
