Dụng Cụ Cuộn Chỉ PLA Dễ In (Tất Cả PLA)

Giới thiệu

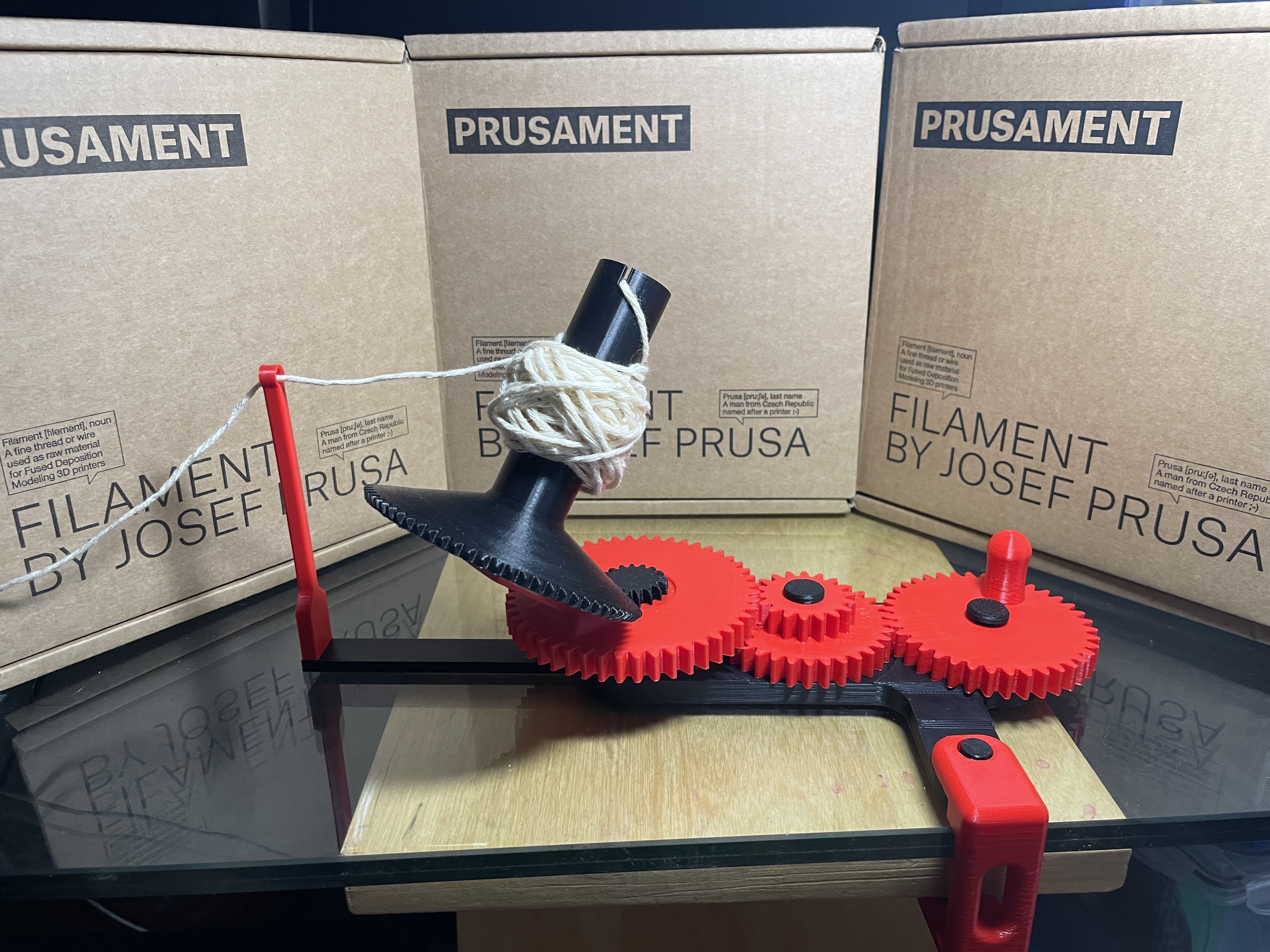

Tôi muốn mẫu này có thể in hoàn toàn bằng PLA, để ai có máy in ở phân khúc nào cũng có thể làm được, không cần vòng bi, không ốc vít, không kim loại, không cao su, chỉ có PLA thôi! Nó hoạt động hoàn hảo, kích thước nhỏ gọn vì máy in của tôi (Anycubic kobra 2 neo) có bàn in tiêu chuẩn-nhỏ. Nếu bạn muốn lớn hơn, chỉ cần điều chỉnh kích thước, nhưng tôi không khuyến khích vượt quá 140%.

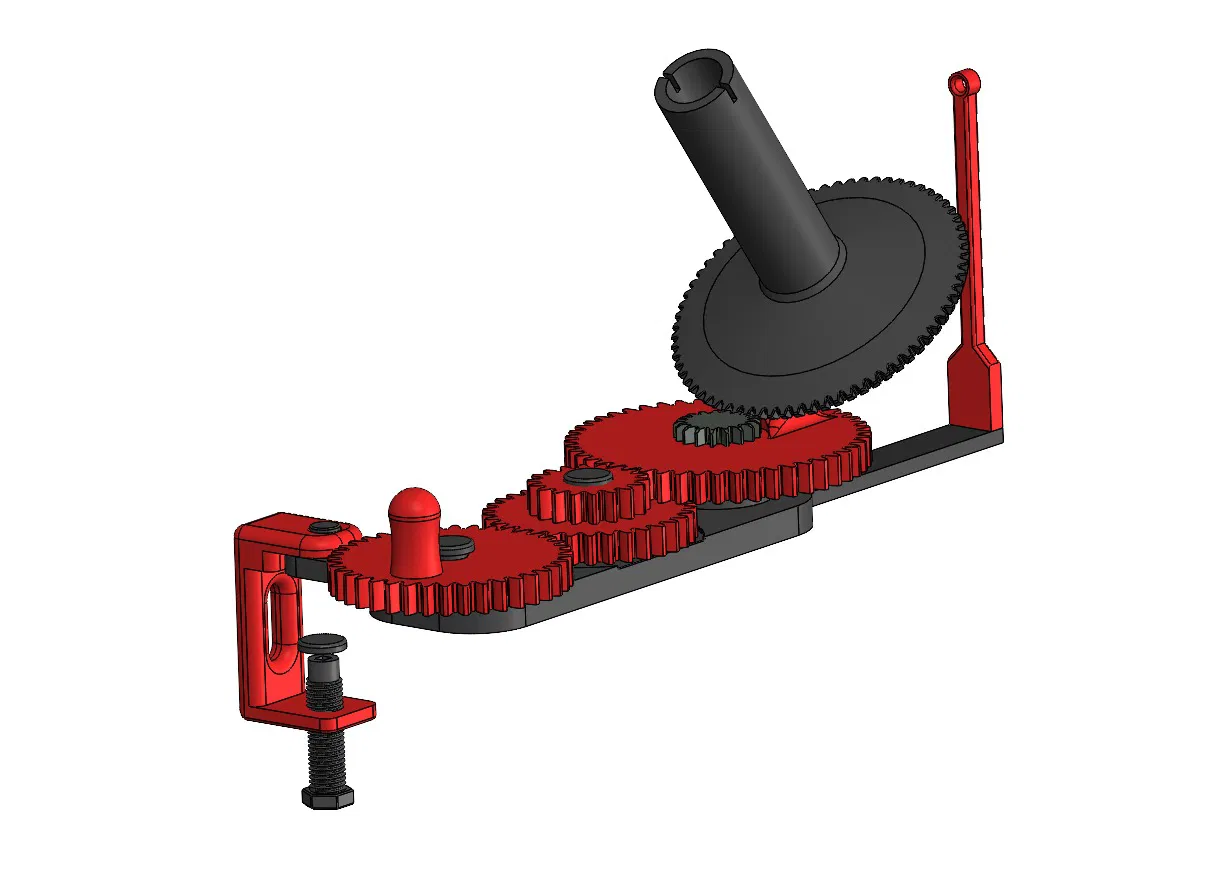

Nó được thiết kế hoàn toàn bằng SolidWorks, khá là phức tạp vì tôi muốn giảm thiểu tối đa phần support, nhưng cuối cùng cũng làm được. Nếu ai cần file gốc SolidWorks thì cứ nhắn tôi nhé.

Chi tiết in:

Chất liệu

• PLA
• 35% độ điền đầy hình lục giác.
• Chiều cao lớp cho các bộ phận chung: 0,20mm.
• Đầu phun = 0,40mm
• Bàn in: Vân nhám.

Tổng cộng là 265,18 gram, trong đó chỉ có 3,45 gram là support. Tôi khuyên bạn nên giữ nguyên hướng đặt của file STL vì tôi đã tối ưu hóa rồi.

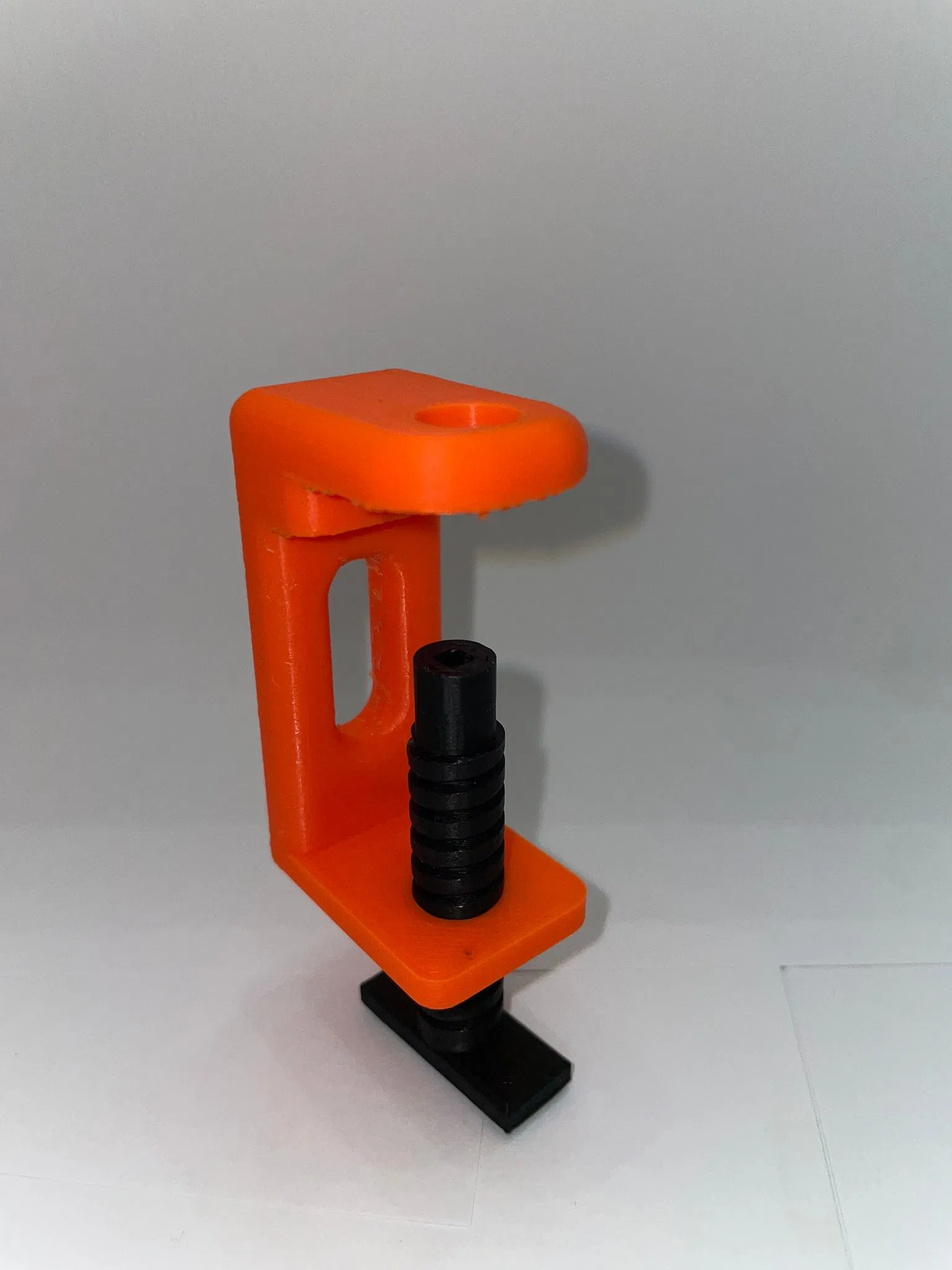

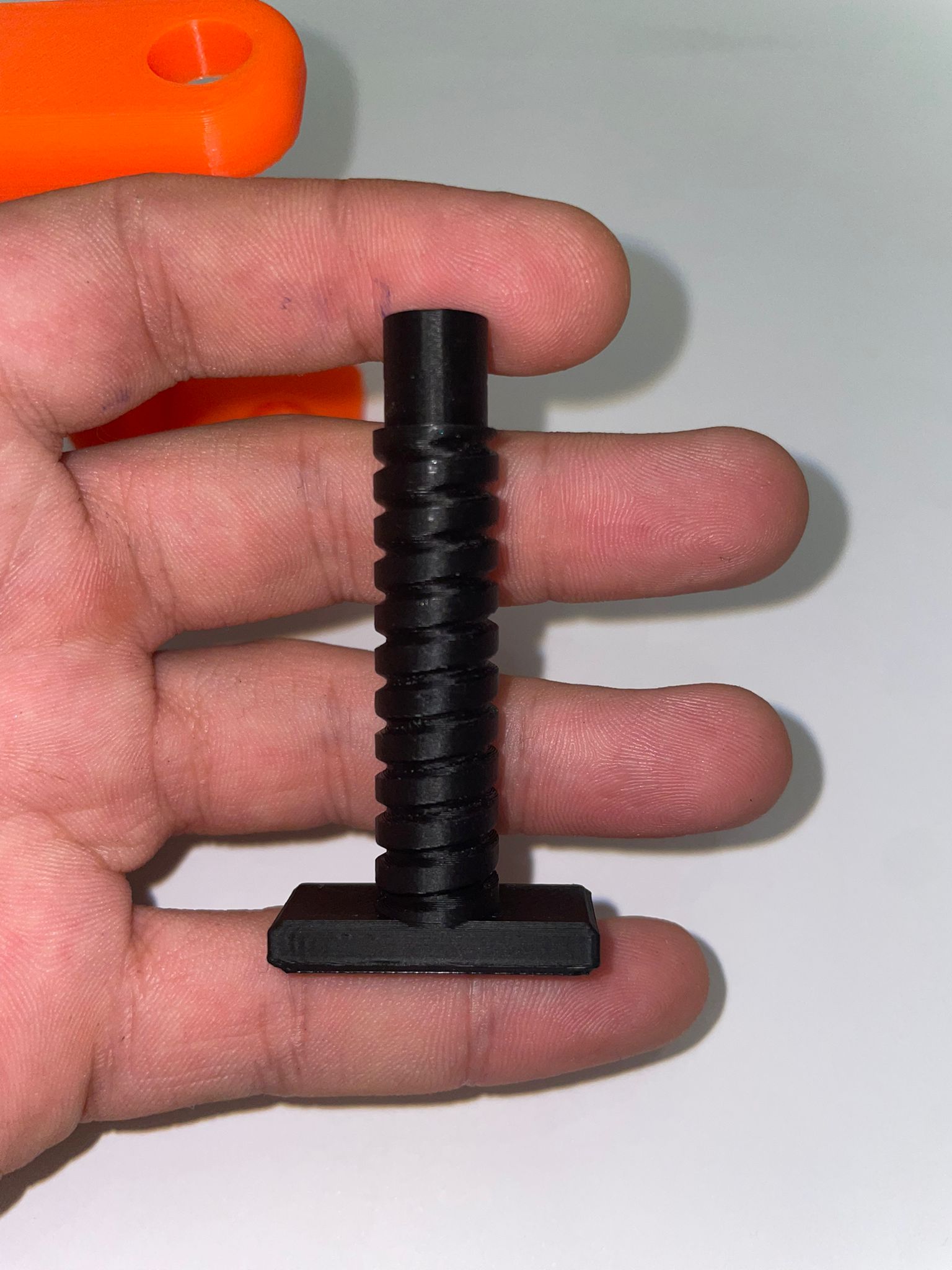

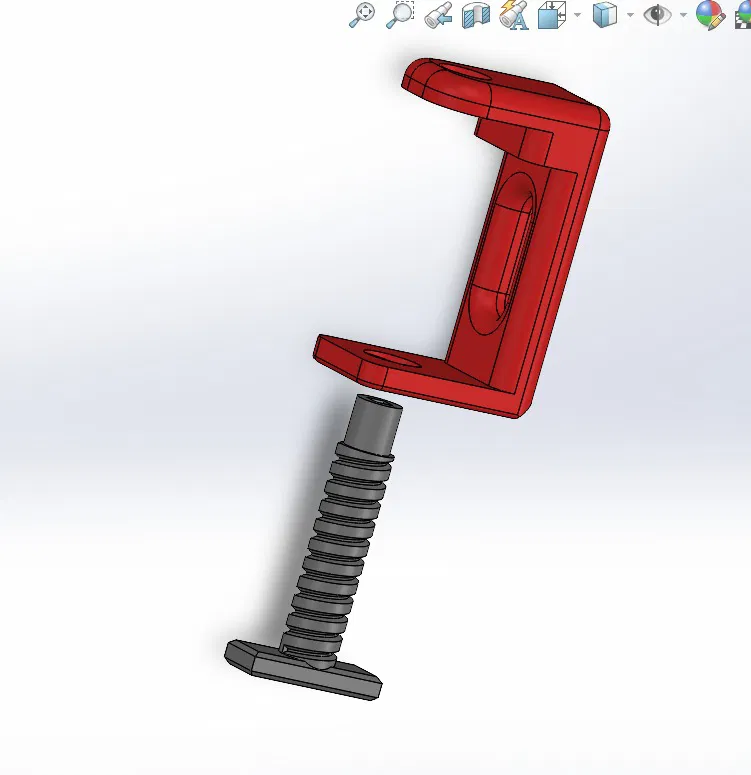

Phần ốc vít với dung sai, là ốc vít và phần kẹp, in dễ hơn và hoạt động tốt hơn, vì nó có dung sai 0,3. Phần kẹp cũng được thiết kế để dễ cầm nắm hơn ;). Hãy in phần ốc vít và phần ren của nó với chiều cao lớp 0,12mm để hoạt động tốt nhất.

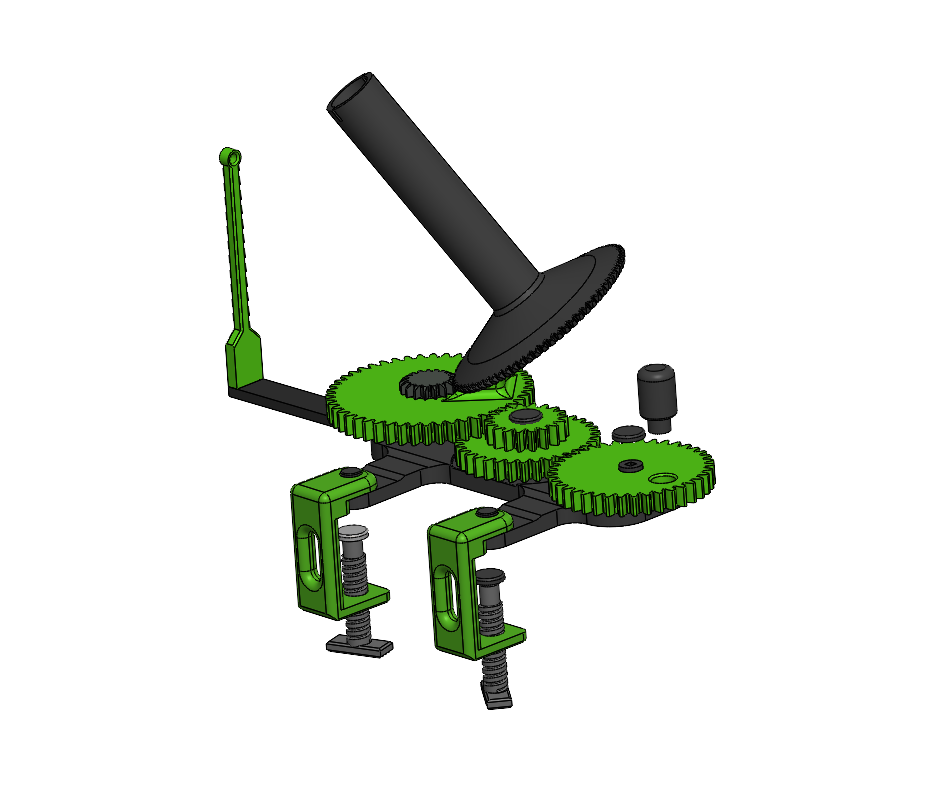

Tôi có thêm một phiên bản đế gia cố, để gắn thêm hai kẹp, giúp máy ổn định hơn và một thiết kế với tay quay, giúp dễ sử dụng.

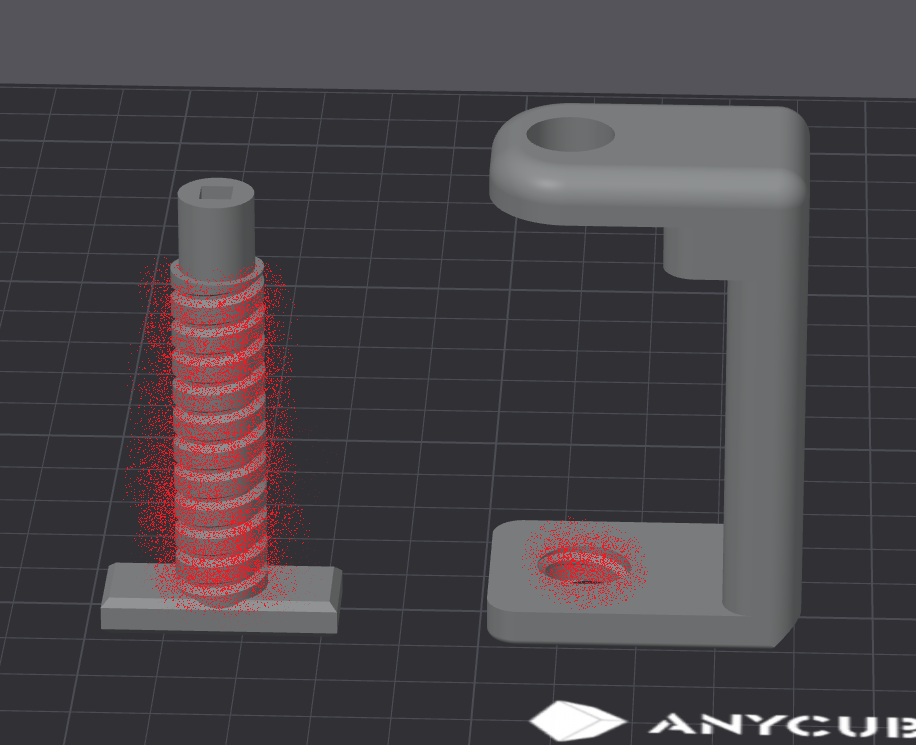

Với vị trí này bắt buộc phải in để hoạt động đúng:

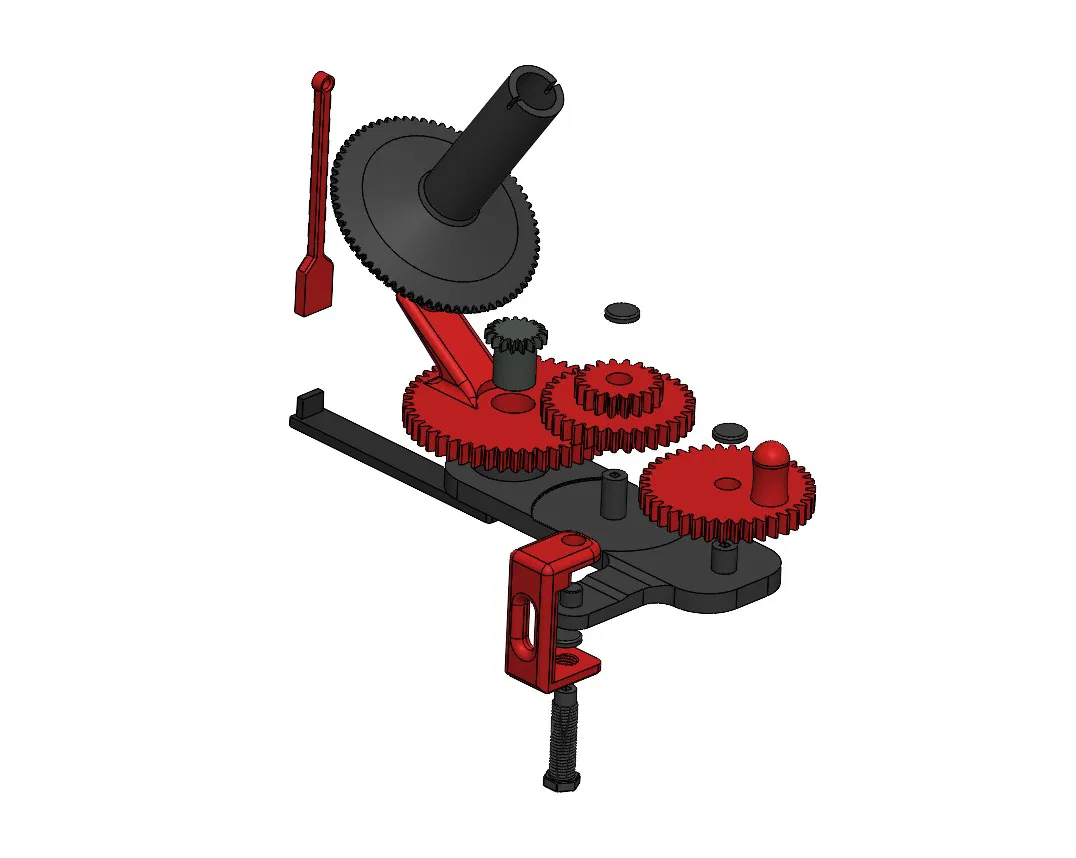

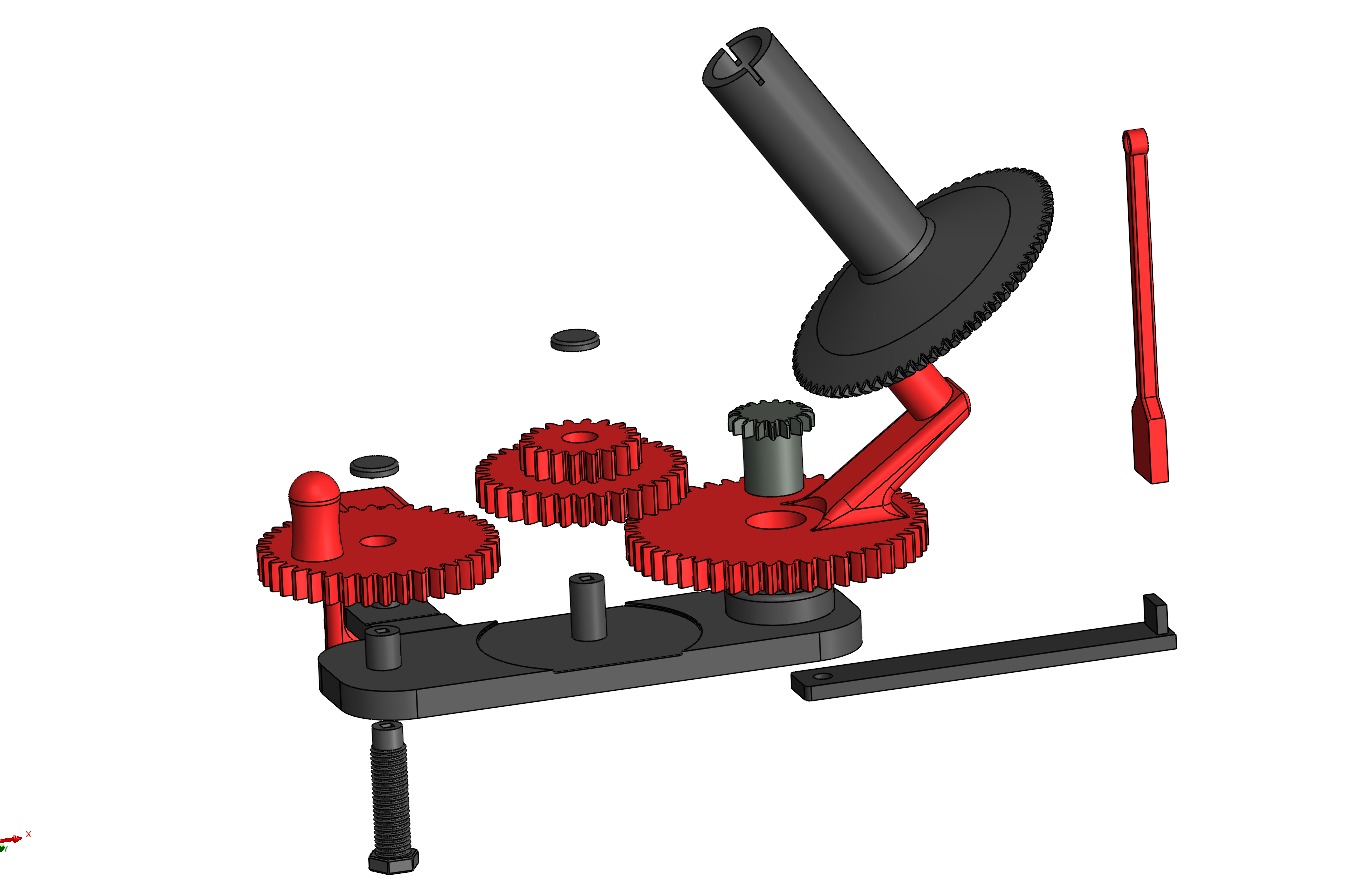

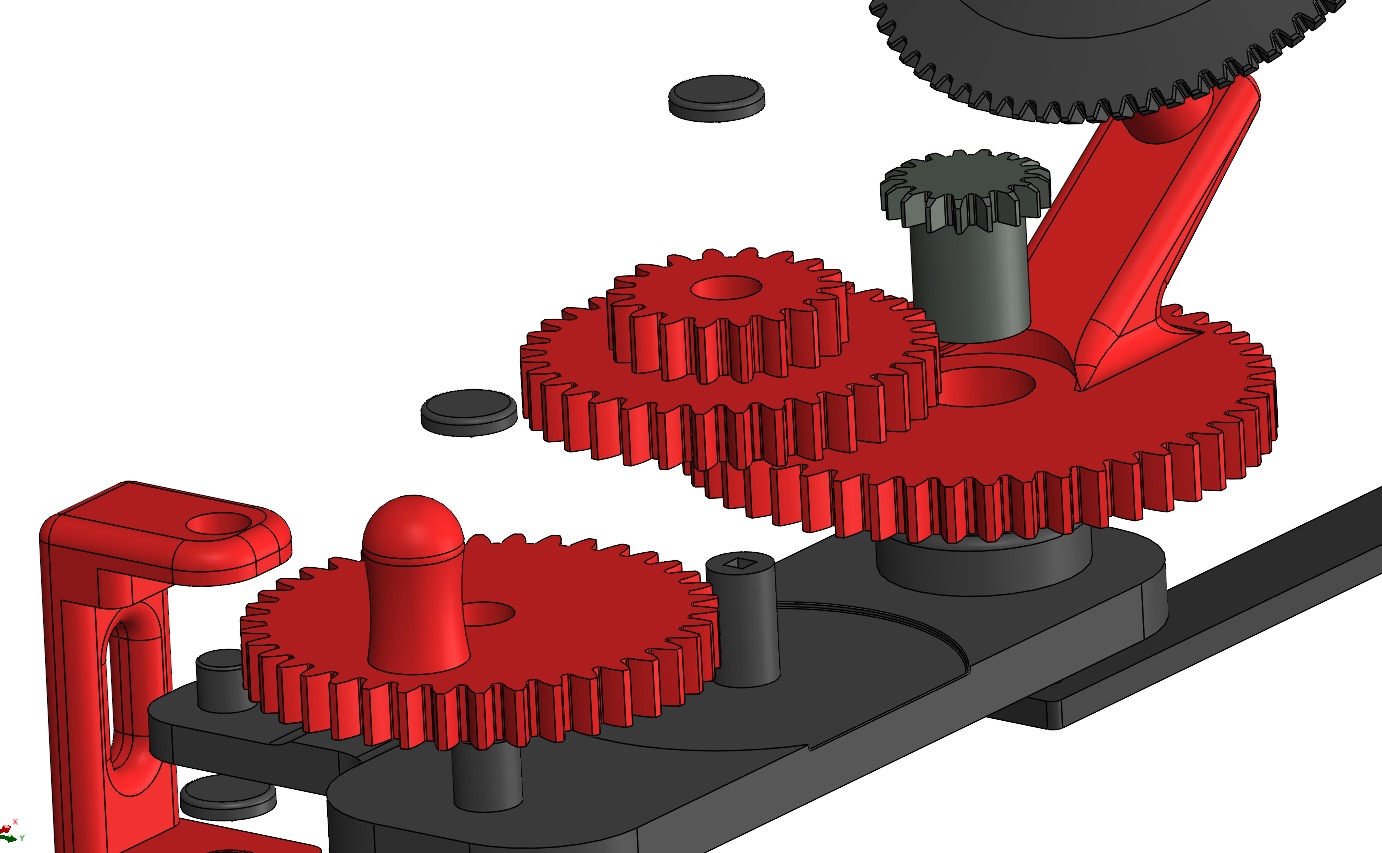

• Phần màu đỏ, không cần support, còn lại in support ở những chỗ cần thiết.

Lắp ráp

Rất dễ lắp, bạn chỉ cần keo dán siêu chắc cho 4 điểm trên mô hình. Các vị trí cần dán keo được thiết kế với một hình vuông được đùn nổi trên một bộ phận và được cắt trên bộ phận còn lại.

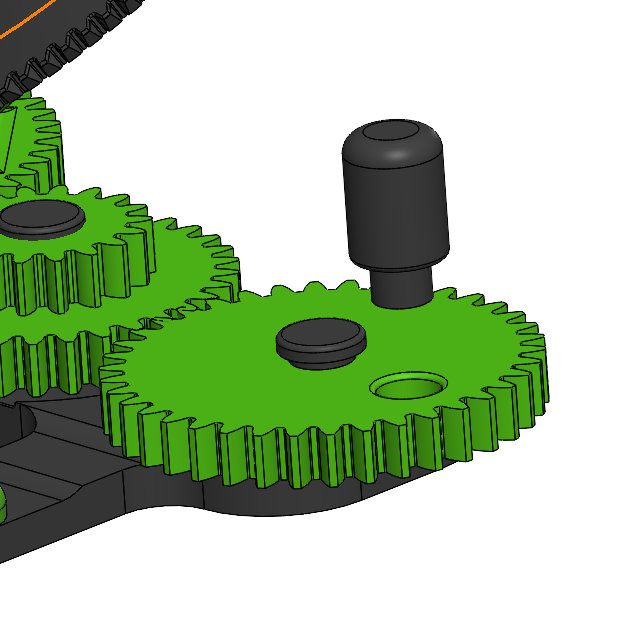

Bạn thấy hình vuông bị cắt trên một bộ phận, bộ phận tròn phía trên có hình vuông được đùn nổi, để việc dán keo dễ dàng hơn (cho rất ít keo). Bạn cần in ba lần bộ phận hình tròn phía trên, để dễ dàng hơn, tôi đã đặt tên nó là X3 ám chỉ in 3 lần. Nếu bạn làm phiên bản gia cố, bạn cần in thêm một cái nữa.

Hoạt động

Bất cứ điều gì, ý tưởng, đề xuất cải tiến, cứ cho tôi biết thoải mái nhé, mong là các bạn thích.
