Giá đỡ 3 quạt 40mm cho Case Jonsbo NV10 Mini ITX

Giới thiệu/Ủng hộ tôi:

Nếu thiết kế 3D này giúp bạn tối ưu hóa khả năng tản nhiệt cho PC của mình, hãy cân nhắc nhấn "Like" cho mô hình này nhé! Sự ủng hộ của bạn sẽ khuyến khích tôi tạo ra nhiều thiết kế khác trong tương lai. Bạn cũng có thể ủng hộ công việc của tôi bằng cách mua các món đồ cho bộ PC của bạn qua các liên kết liên kết (affiliate) bên dưới:

• Quạt 40mm Noctua NF-A4x10 PWM https://amzn.to/4lOnWE8
• GPU: Gigabyte RTX 5060 Low Profile https://amzn.to/3IaejRs
• Case: Jonsbo NV10 https://s.click.aliexpress.com/e/_omOmPzq
• Bo mạch chủ: Asus Rog Strix B760-i https://amzn.to/4kFm8fD
• CPU: Intel Core i5-13500T: 14 nhân, 20 luồng (6P + 8E), 35W TDP https://amzn.to/3G7Oq4c
• Tản nhiệt CPU: Thermalright AXP-90 X36 Black Low Profile CPU Air Cooler https://amzn.to/3IaaNqc
• G-SKill Trident Z5 RGB 32GB (16GB x2) DDR5 5600MT https://amzn.to/4evV14W
• Ổ cứng SSD NVME WD Blue SNS80 PCIe 4.0 1TB https://amzn.to/4lkriPi
• Nguồn: Enhance ENP-7660B 600W 80 Plus Platinum PSU https://amzn.to/3IkTWkG

Tuyên bố miễn trừ trách nhiệm: Là một Đối tác của Amazon, tôi kiếm được hoa hồng từ các giao dịch mua đủ điều kiện. Điều này có nghĩa là nếu bạn thực hiện mua hàng thông qua các liên kết liên kết của tôi, tôi có thể nhận được một khoản hoa hồng nhỏ mà không tốn thêm chi phí cho bạn.

Tổng quan:

Giá đỡ quạt 3D printable này được thiết kế đặc biệt cho Case Mini ITX Jonsbo NV10, cho phép bạn lắp đặt ba quạt 40mm để cải thiện đáng kể luồng không khí và khả năng tản nhiệt, điều này đặc biệt quan trọng đối với các hệ thống được trang bị GPU mạnh mẽ như RTX 5060.

Một GPU RTX 5060 tạo ra rất nhiều nhiệt. Mặc dù bạn có thể giảm điện áp (undervolt) cho GPU, nhưng nếu không tản nhiệt hiệu quả, khí nóng sẽ bị kẹt bên trong case và làm cho toàn bộ hệ thống quá nóng. Giá đỡ quạt này giải quyết vấn đề đó bằng cách cung cấp lối thoát chuyên dụng cho nhiệt tập trung.

File mô hình 3D giá đỡ quạt cho phép bạn lắp đặt ba quạt 40mm cho Case Mini ITX Jonsbo NV10. Thiết kế đảm bảo sự vừa vặn chính xác và chắc chắn, khóa vào vị trí giữa các thanh đỡ ốc vít hiện có của case.

Ý tưởng thiết kế giải pháp:

Ý tưởng của tôi là thiết kế một giá đỡ quạt 3D model, lắp vừa khít giữa các ốc vít có sẵn bên trong case Jonsbo NV10, cho phép nó khóa chặt vào vị trí mà không cần thêm dụng cụ cố định nào. Bằng cách tận dụng cấu trúc hiện có, việc lắp đặt trở nên đơn giản và chắc chắn.

Khi thiết kế một thứ gì đó có kích thước tiêu chuẩn, một mẹo hữu ích là bạn thường không cần phải tự đo đạc. Thay vào đó, bạn có thể sử dụng trực tiếp dữ liệu kỹ thuật và thông số kỹ thuật của mặt hàng cụ thể, chẳng hạn như các quạt 40mm này và kích thước case, để tạo mô hình 3D của mình. Cách tiếp cận này đảm bảo sự vừa vặn hoàn hảo mà không cần thử và sai tốn nhiều công sức hay "cực nhọc".

Việc lắp đặt rất đơn giản:

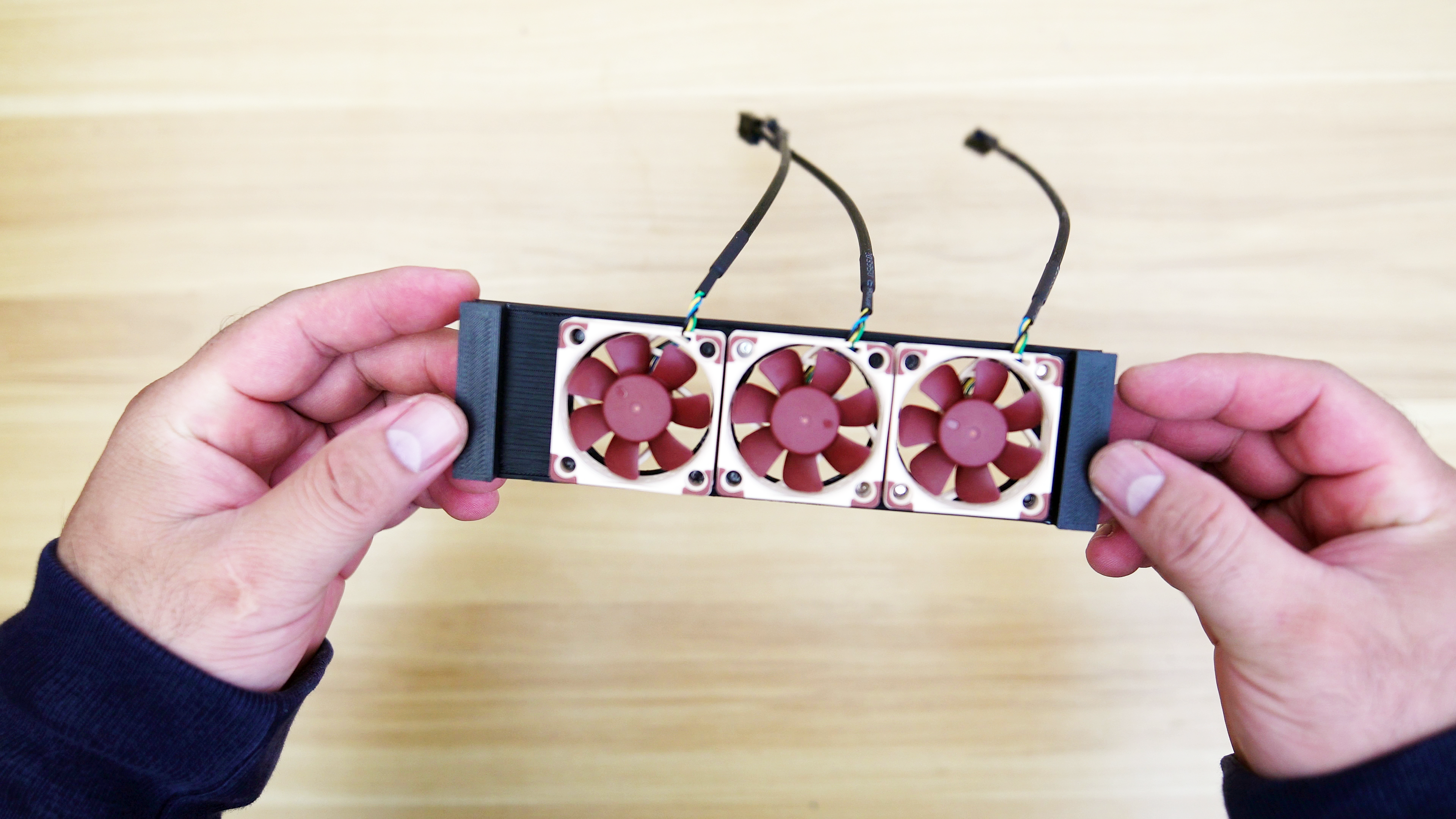

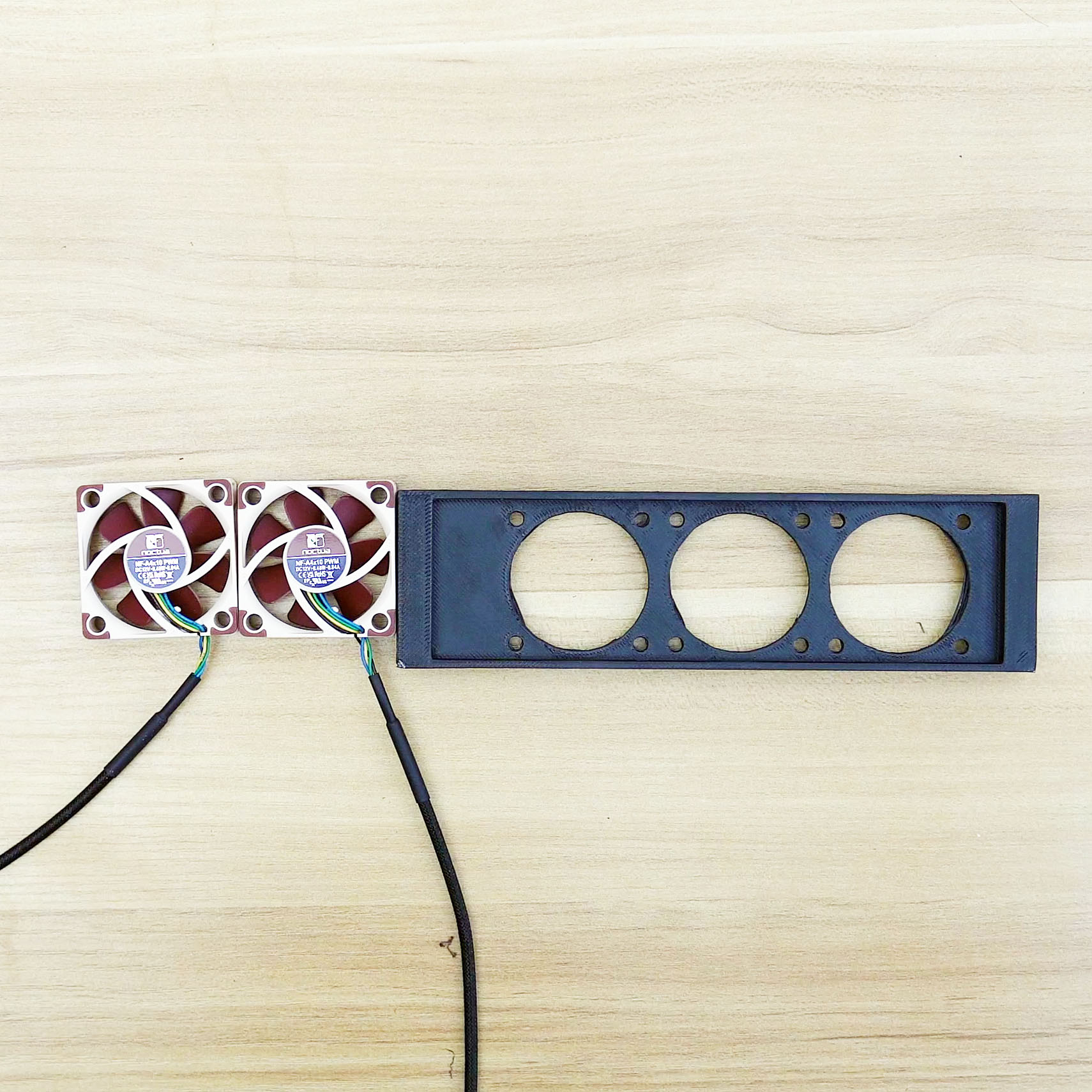

1. Lắp quạt vào giá đỡ được in 3D.

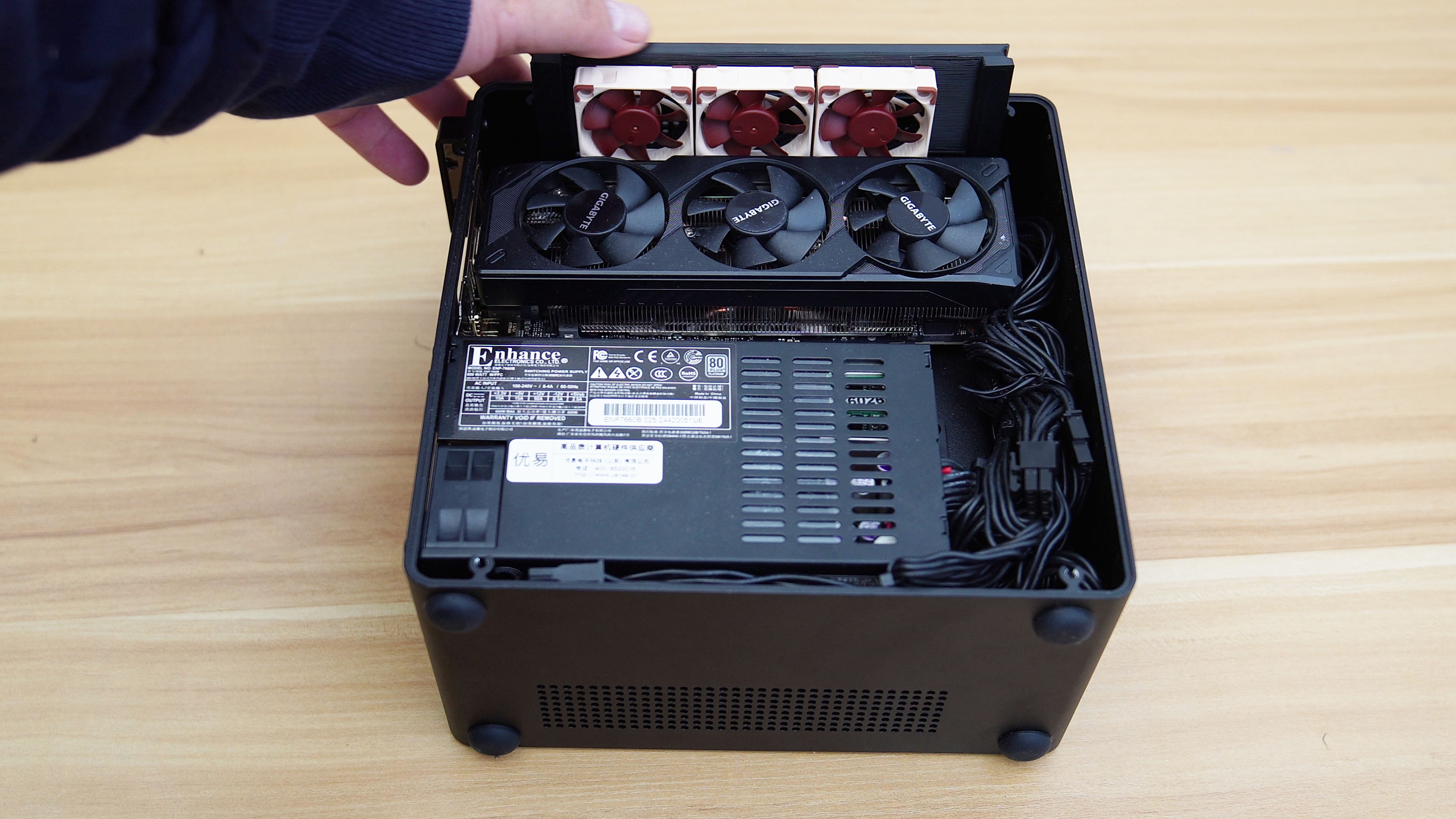

2. Căn chỉnh giá đỡ vào vị trí bên trong case PC và trượt nó vào. Nó sẽ khít chặt.

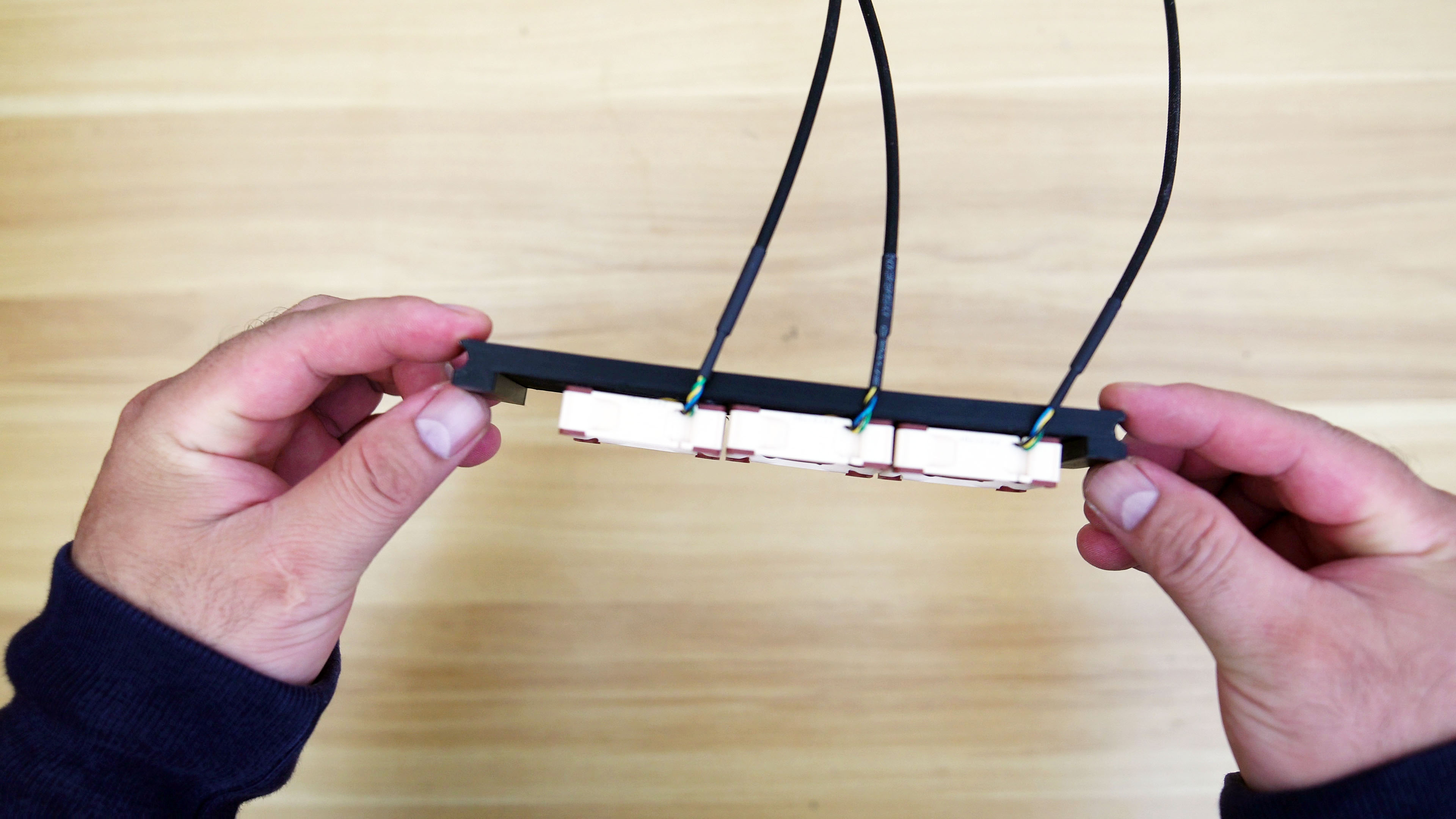

3. Kết nối cả ba quạt với bo mạch chủ bằng bộ chia cáp đi kèm với quạt của bạn.
4. Cuối cùng, thực hiện một số biện pháp quản lý cáp để đảm bảo luồng không khí tối ưu và một bản dựng gọn gàng.

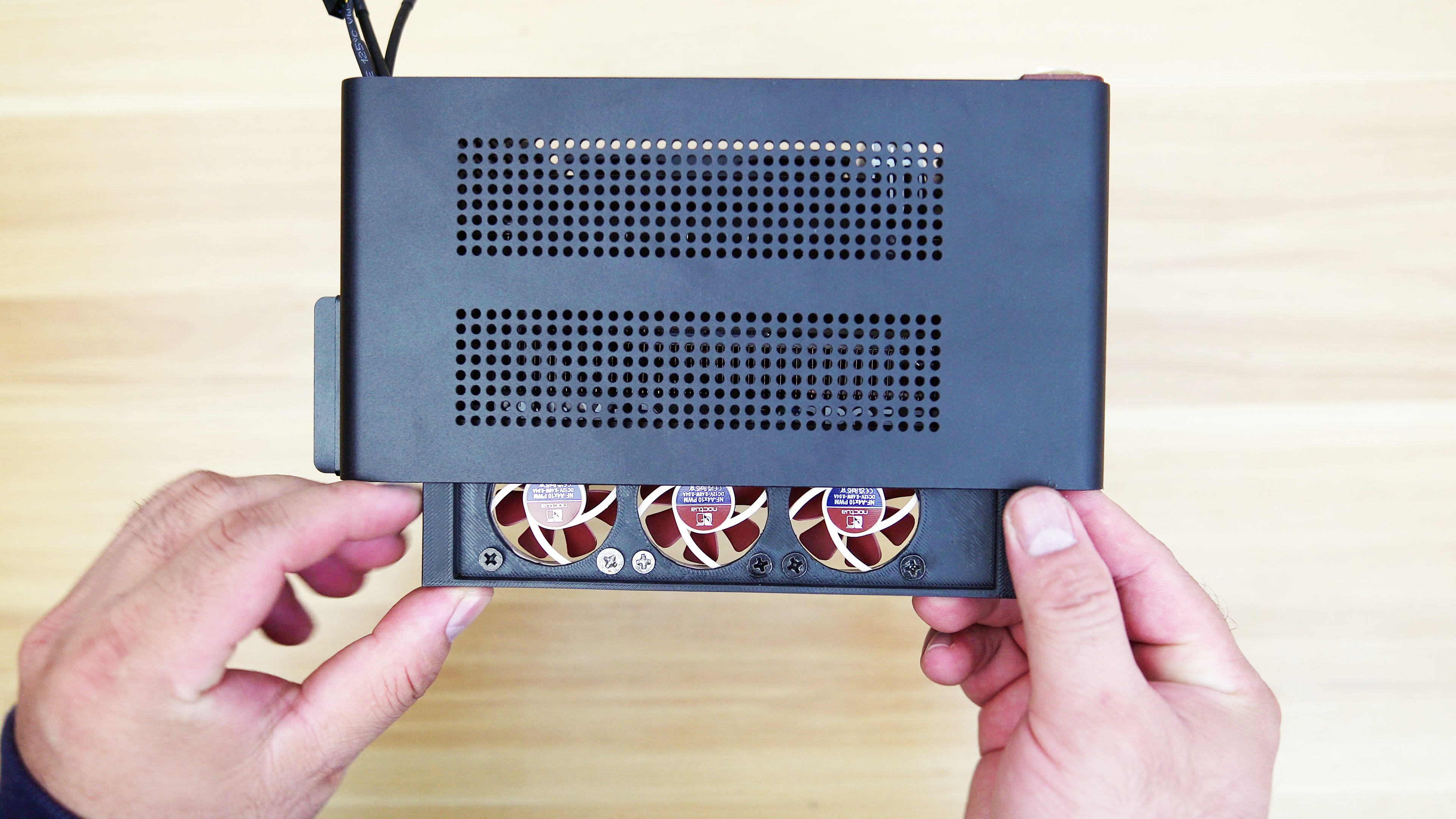

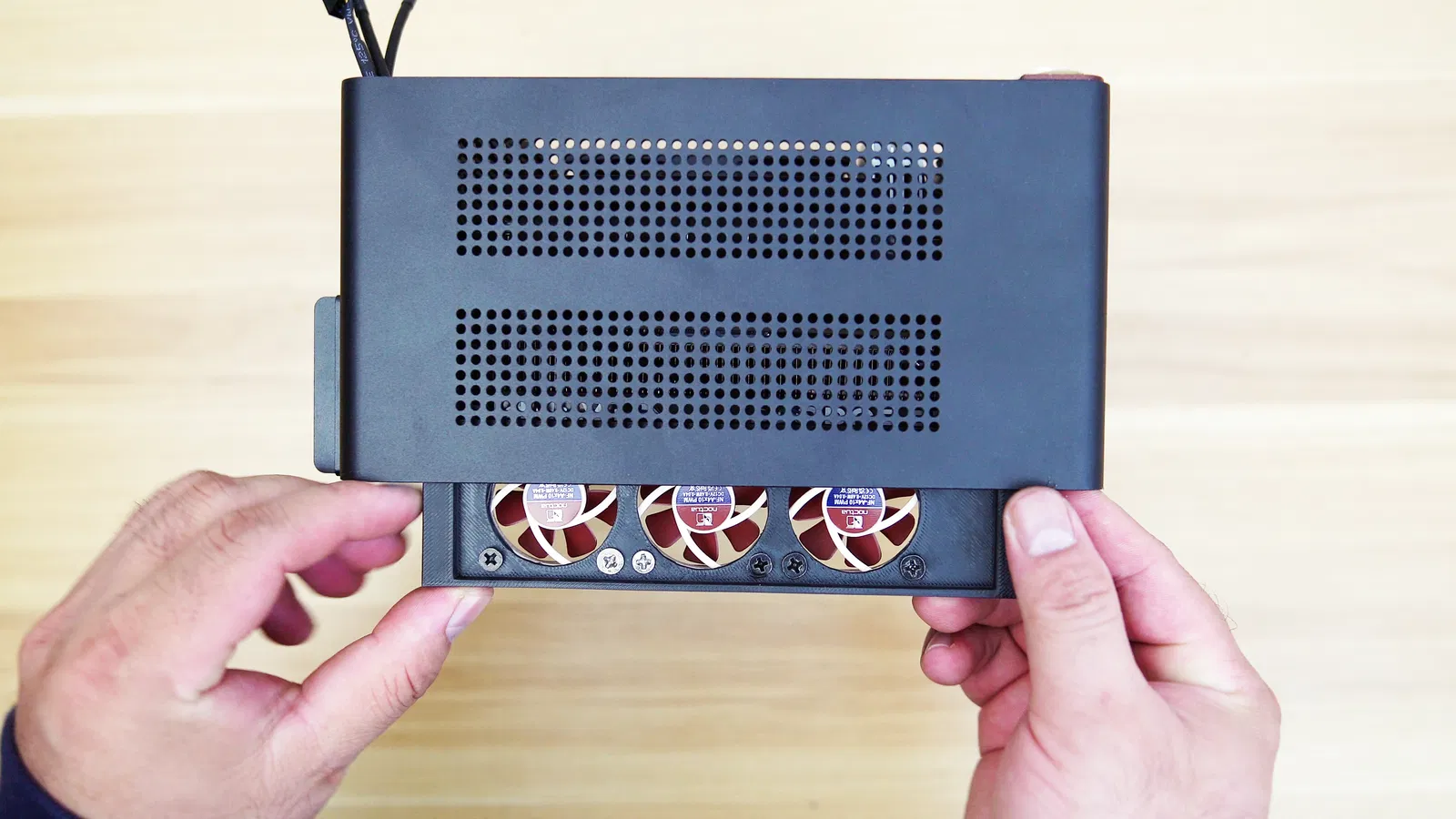

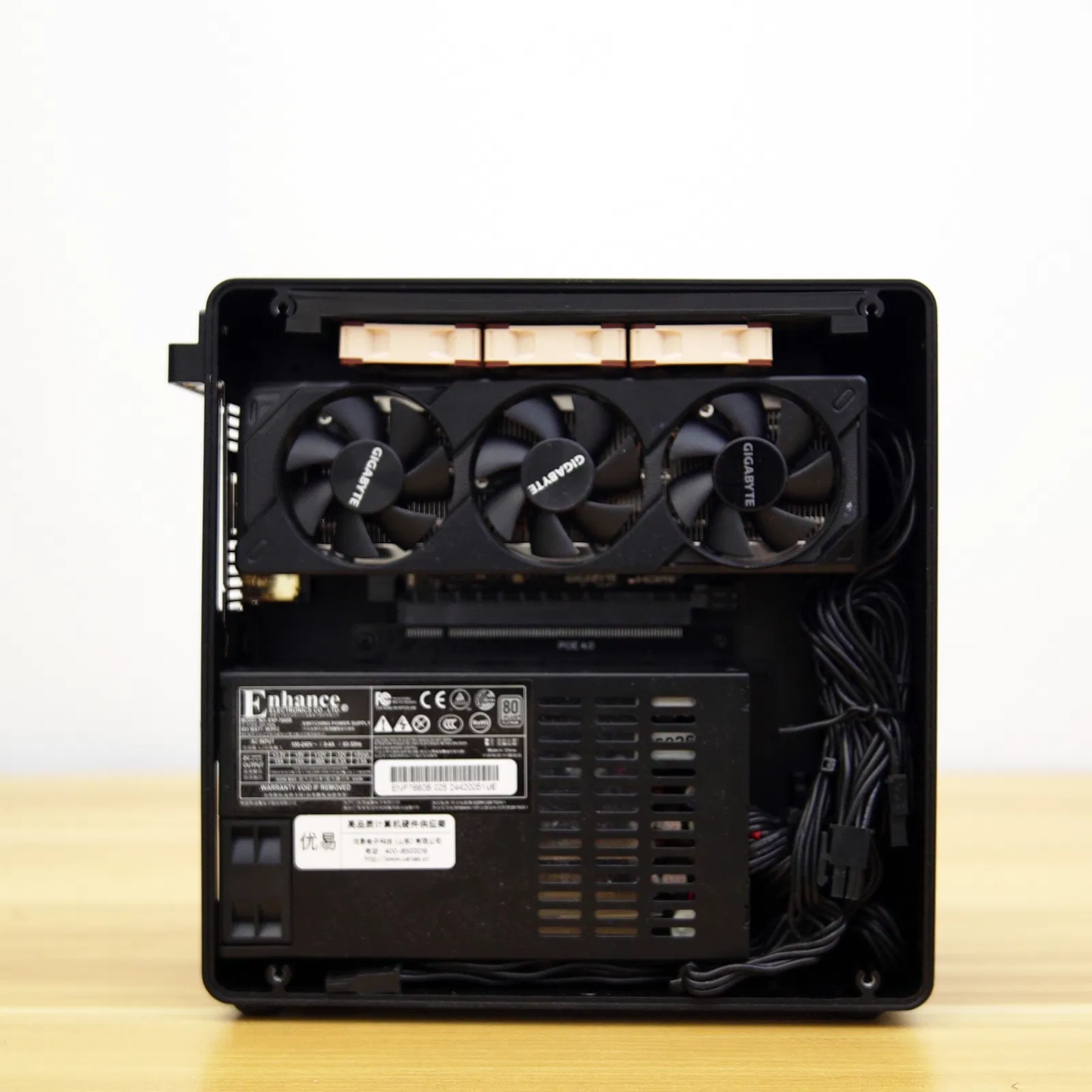

Giá đỡ quạt được in 3D sẽ khóa chặt vào vị trí giữa hai thanh ốc vít dài, cung cấp một điểm gắn quạt ổn định.

Vật liệu in đề xuất:

Tôi đã in giá đỡ quạt này bằng vật liệu ABS. Tôi thực sự khuyên bạn KHÔNG nên in bằng sợi PLA hoặc PETG. Lý do là vì các bộ phận bên trong case PC, đặc biệt là gần GPU mạnh, có thể đạt nhiệt độ trên 60°C (140°F) trong quá trình hoạt động nặng.

• ABS có nhiệt độ biến dạng nhiệt cao hơn (thường khoảng 90-105°C), làm cho nó phù hợp hơn nhiều cho ứng dụng này để ngăn ngừa cong vênh hoặc biến dạng.
• PLA bắt đầu mềm và biến dạng ở nhiệt độ thấp hơn nhiều (khoảng 50-60°C).
• PETG có khả năng chịu nhiệt tốt hơn PLA (khoảng 70-80°C) nhưng vẫn có thể bị biến dạng dưới nhiệt độ cao kéo dài trong môi trường case PC hạn chế.

Để có độ bền và tuổi thọ tối ưu, ABS là vật liệu được khuyến nghị.

Quan sát tiếng ồn của quạt:

Sau khi lắp đặt, hãy quan sát tiếng ồn của quạt. Mặc dù ba quạt 40mm chắc chắn sẽ tạo ra luồng không khí lớn, nhưng mức độ tiếng ồn sẽ phụ thuộc rất nhiều vào các mẫu quạt cụ thể được chọn và tốc độ RPM của chúng. Việc giảm điện áp (undervolt) cho GPU có thể giúp giảm nhiệt độ tổng thể của hệ thống, điều này có thể cho phép quạt chạy ở tốc độ thấp hơn, êm hơn.

Làm sao để lắp đặt?
