Python 2 - Nâng cấp AMS 2 Pro Tối thượng của Bambu Lab
Python 2 là hệ thống AMS mô-đun, đáng tin cậy cho Bambu Lab X1/P1, H2D và A1. Nó hỗ trợ từ 2 đến 16 cuộn, có khả năng kết nối chuỗi, tích hợp giá đỡ tường và có thể làm khô chủ động. Thiết kế này mang đến khả năng tương thích cuộn tối đa và giảm thiểu hao mòn AMS.
Mô tả
Thông báo!
Cái này chỉ tương thích với AMS 2 Pro. Vui lòng xem thiết kế khác của tôi cho các thiết kế hỗ trợ hệ thống AMS khác, có rất nhiều.
Mua Python 2
Tôi đã hợp tác với một vài cửa hàng trên khắp thế giới cung cấp các bộ phận in và mọi thứ bạn cần để chế tạo, vì vậy bạn sẽ không cần gì khác ngoài bộ kit:
Nếu bạn quan tâm đến các tấm panel cho vỏ máy, bạn có thể mua chúng từ LaserFoundry.
Python 2 có giấy phép nghiêm ngặt phi thương mại, chỉ có thể bán với giấy phép thông qua Hume Beam Engineering Solutions.
Cập nhật ngày 6 tháng 10 năm 2025
Người ủng hộ lâu năm của Hydra và Python Scott Marcy đã phát hiện ra rằng Bambu Lab đã thực hiện một điều chỉnh phần cứng nhỏ cho AMS 2 Pro và cho tôi biết. Chúng tôi đã làm việc cùng nhau vì tôi chỉ có các đơn vị AMS 2 Pro cũ hơn, vì vậy anh ấy đã đo đạc và tôi đã vẽ và điều chỉnh, và bây giờ chúng tôi đã hài lòng. ;)
Những thay đổi chúng tôi tìm thấy trong phần cứng là một thay đổi nhỏ ở các lỗ thông hơi vào/ra cũng như các con lăn phía trước mới. Đối với thiết kế này nói riêng, đây là các tệp mới để in:
- python-2-drive-gear-sleeve-updated-design-threaded-print-4pcs-1.00.3mf
- python-2-inlet-outlet-base-print-2pcs-1.00b.3mf
- python-2-inlet-outlet-mount-print-2pcs-1.00b.3mf
Các giá đỡ có khả năng tương thích ngược, vì vậy chúng sẽ vừa với các lỗ thông hơi vào/ra cũ và mới. Các ống lót cập nhật chỉ vừa với phần cứng mới hơn, nếu bạn không chắc mình có phiên bản nào, bạn có thể in cả hai và bạn sẽ thấy mình có phiên bản nào khi đến phần đó trong bước lắp ráp, đó chỉ là một bản in rất nhỏ.
Cảm ơn Scott!
Hỗ trợ Discord
_Vui lòng không gửi tin nhắn trực tiếp cho tôi ở đây, tôi đã tắt thông báo vì tôi nhận được rất nhiều yêu cầu ở đây và những nơi khác nên có thể tôi sẽ bỏ lỡ tin nhắn của bạn. Thay vào đó, vui lòng tham gia máy chủ Discord của chúng tôi để được đề xuất và hỗ trợ kỹ thuật. Cảm ơn!
Nếu bạn cần bất kỳ sự trợ giúp nào với việc chế tạo hoặc muốn để lại phản hồi, bạn có thể tham gia với chúng tôi trên Discord:
Máy chủ của chúng tôi có tên là “(Unofficial) QIDI Tech 3D Printers” nên đừng nhầm lẫn khi bạn tham gia vì ban đầu nó được thiết lập cho thương hiệu máy in đó nhưng chúng tôi đã mở rộng cho các thương hiệu khác và in 3D nói chung cũng như các kênh cho một số mod của tôi, đó là nơi tôi thường lui tới.
Chào mừng!
Giới thiệu

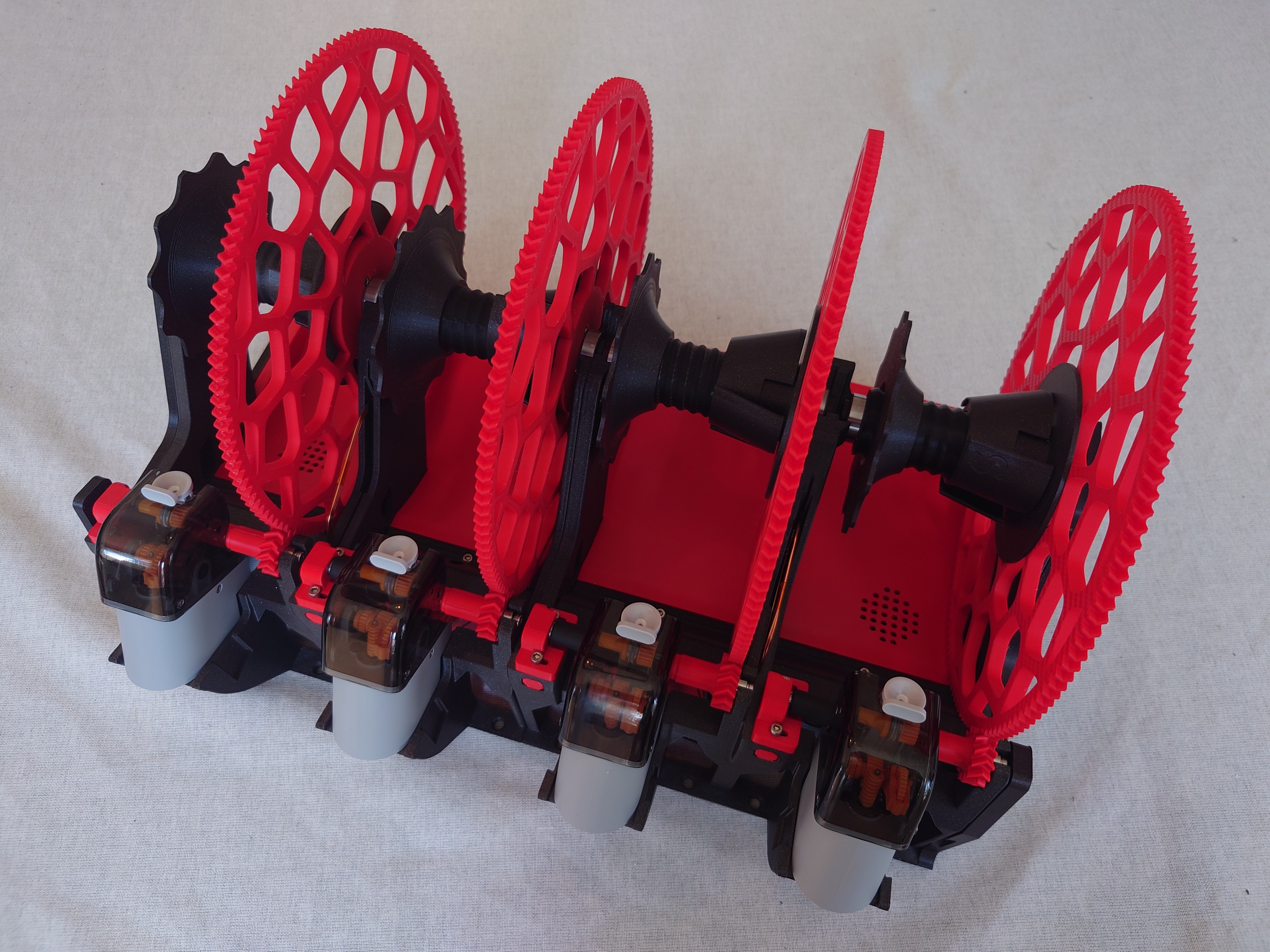

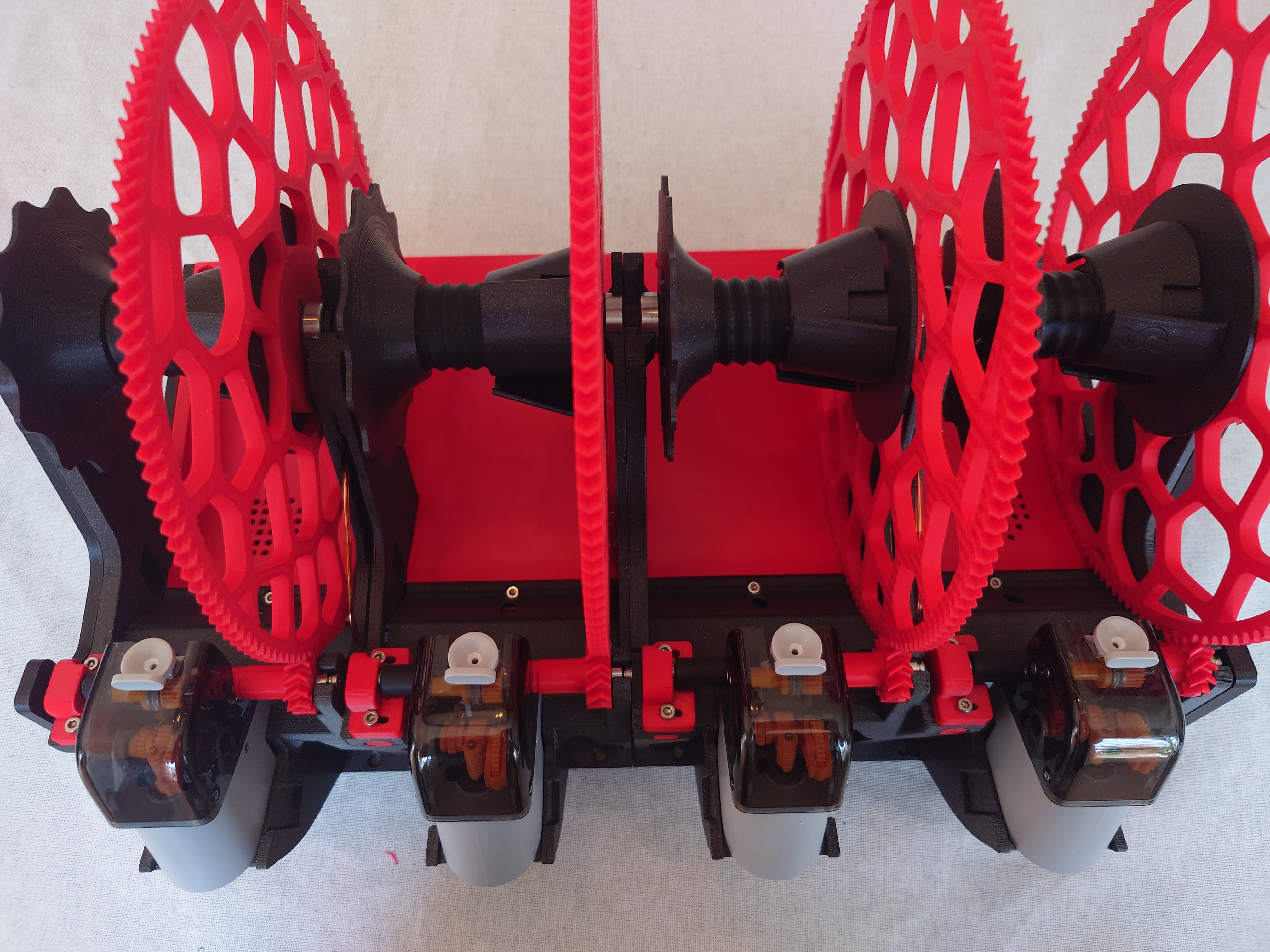

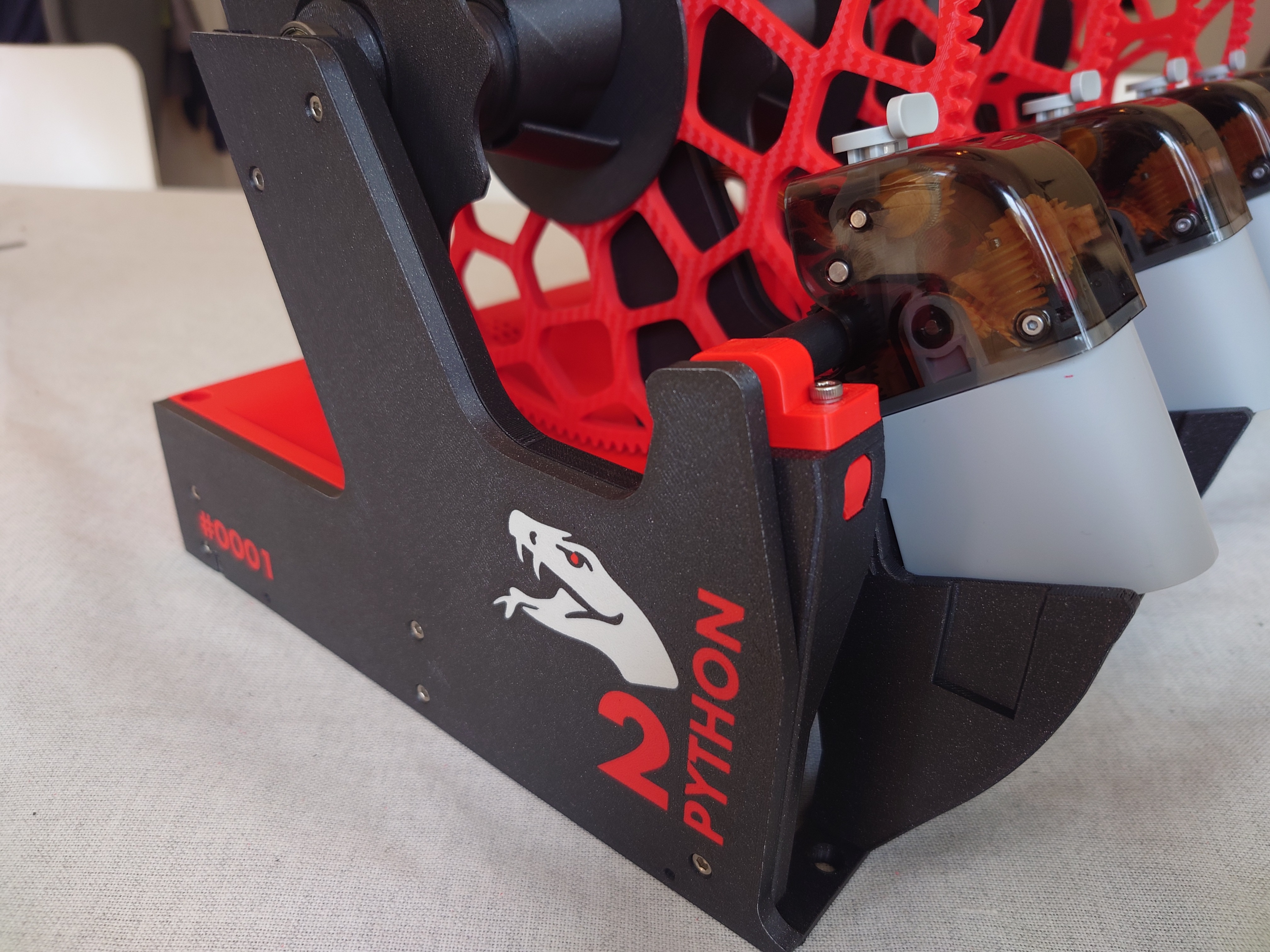

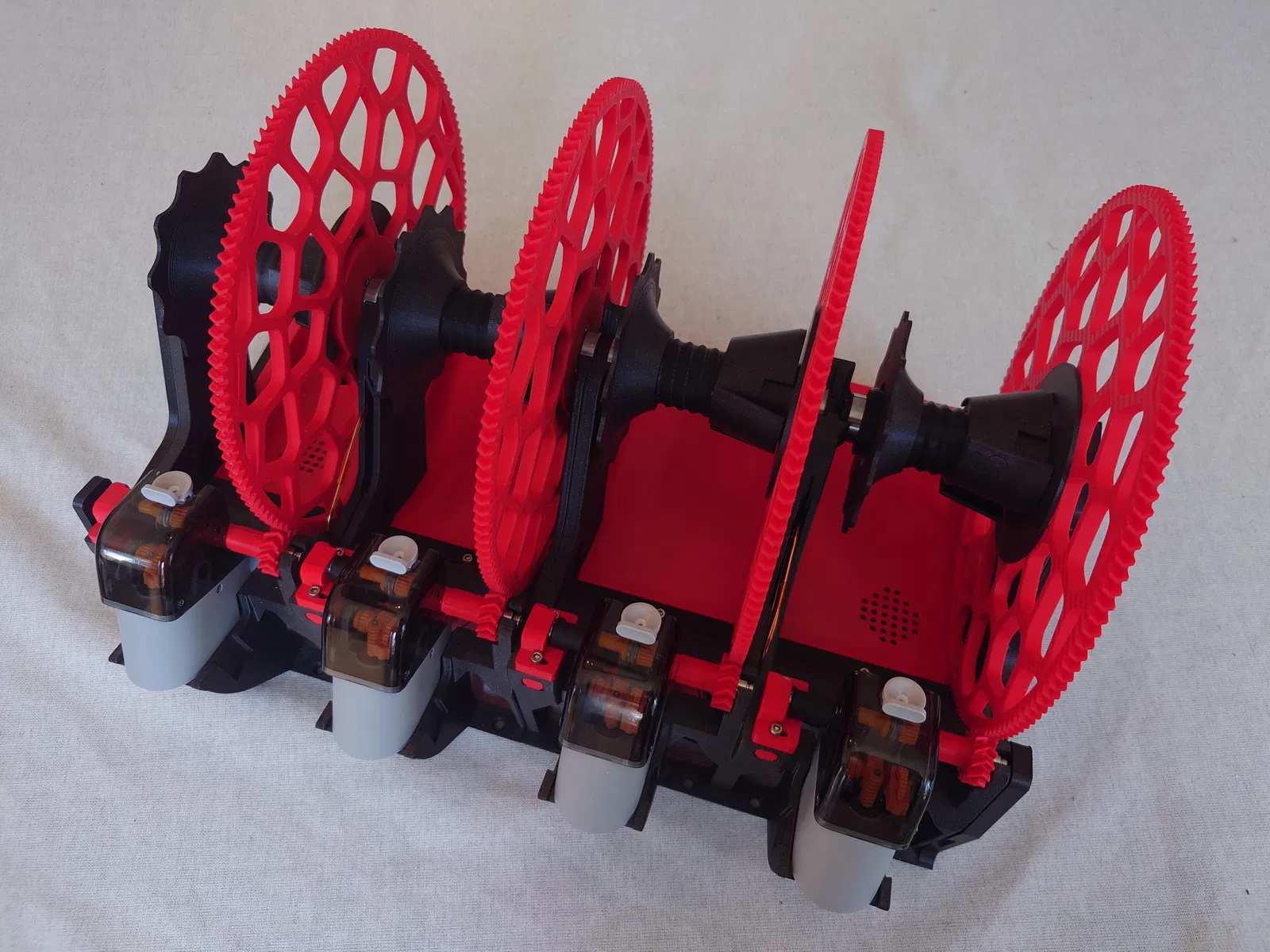

Python 2 là một hệ thống AMS rất đáng tin cậy và hoàn toàn mô-đun cho các dòng Bambu Lab X1/P1, H2D và (sắp tới) A1. Nó có thể được sử dụng với hai đến 16 khe cắm cuộn, có thể kết nối chuỗi các đơn vị AMS, giống như AMS gốc. Các bộ phận được nối với nhau bằng khớp nối đuôi én và đầu lục giác M3. Nó có giá đỡ treo tường tích hợp và các giá đỡ cuộn được nghiêng về phía sau để có thể dễ dàng lắp đặt trên tường.
Nó đi kèm với một vỏ tùy chọn nhưng được khuyến nghị, có thể làm khô thụ động hoặc với tối đa bốn bộ gia nhiệt (tích hợp Polymaker PolyDryers) có thể được sử dụng khi in hoặc khi không sử dụng.
Python 2 hỗ trợ tất cả các chức năng tiêu chuẩn như sưởi ấm / làm khô và hỗ trợ RFID đầy đủ cũng như ống PTFE có thể thay thế từ phía trên.
Nó có các bánh răng xoắn kép tự định tâm với mô-men xoắn cao nhờ tỷ lệ bánh răng 135:12 (11.25:1) từ bánh răng dẫn động nhỏ trên mỗi bộ nạp đến bánh răng cuộn lớn hơn. Nó chỉ sử dụng các bộ phận bên trong của Bambu AMS, không cần sửa đổi hoặc bộ phận bổ sung nào ngoài vòng bi và bu lông, nó có thể đảo ngược hoàn toàn.
Không còn phụ thuộc vào trọng lượng cuộn hoặc độ bám của con lăn vì hệ thống con lăn đã được bỏ qua. Tất cả các loại cuộn đều được hỗ trợ. Các giá đỡ cuộn có thể được cố định bằng đầu lục giác M3 vào cả thanh ren của giá đỡ cuộn để khóa đúng vị trí và cả vào chính cuộn, nhưng trong quá trình thử nghiệm thì chưa bao giờ cần thiết miễn là chúng được siết chặt hoàn toàn.
Vì các cuộn hoàn toàn nằm trên vòng bi 608 tiêu chuẩn ở cả hai mặt của giá đỡ cuộn, cả bộ nạp và động cơ trung tâm AMS đều được giảm tải, tránh hao mòn sớm hoặc lỗi quá tải AMS. Mỗi khe có thể được sử dụng làm giá đỡ cuộn bên ngoài, ví dụ khi sử dụng sợi mài mòn hoặc cho nhiều máy in. Hoặc bạn có thể sử dụng bốn mô-đun cho một AMS đầy đủ và sử dụng mô-đun thứ năm ở một bên dành cho cuộn bên ngoài.
Cuộn giấy carton, cuộn lại (mặc dù vẫn nên có cuộn xung quanh) và cuộn có kích thước khác nhau đều tương thích, bao gồm cả cuộn mẫu 250 g và các cuộn có kích thước khác thường. Chiều rộng cuộn tối đa khoảng 80 mm với Python.
Python 2? Câu chuyện là gì?
Một số bạn quen thuộc với máy in Bambu Lab có lẽ nhận ra tôi là nhà phát triển của Hydra AMS và Hydra PRO cũng như cho P1P nhưng có lẽ nổi tiếng nhất với gốc.
Python 2 khá giống với Python AMS gốc và chia sẻ một số bộ phận in.
Tên Python lại lấy cảm hứng từ thần thoại Hy Lạp như tôi đã làm trong quá khứ với một số thiết kế khác của mình như Hercules, Icarus, Hydra và Chimera. Vì vậy, nó không hẳn là một con rắn, mà giống một sinh vật giống rồng mà Apollo đã chiến đấu. :)
Với Hydra, tôi đã làm hết sức mình để tối đa hóa khả năng tương thích với cuộn trong khi vẫn duy trì độ tin cậy cao nhưng bị giới hạn bởi kích thước hộp AMS và hệ thống con lăn đôi khi có thể phức tạp và không phải không có vấn đề.
Với Python, đã đến lúc phải suy nghĩ sáng tạo. Xu hướng ngày càng có nhiều cuộn giấy carton cũng như cuộn lại và các cuộn có kích thước khác thường trên thị trường, tôi cảm thấy đã đến lúc phải tạo ra một hệ thống AMS tối ưu. Không chỉ để hỗ trợ mọi loại cuộn mà còn là một hộp làm khô AMS được gia nhiệt chủ động với kiểu dáng phù hợp với máy in Bambu. Bạn cũng có thể sử dụng nó mà không cần bất kỳ vỏ máy nào nếu muốn hoặc với hộp làm khô thụ động mà không có bộ gia nhiệt (giống như AMS gốc).
Những thay đổi / cải tiến chính so với AMS tiêu chuẩn:
- Tương thích với tất cả các loại cuộn và kích thước, lên đến khoảng 80 mm chiều rộng.
- Tất cả đường kính cuộn đều vừa, từ cuộn mẫu nhỏ nhất lên đến 210 mm đường kính cuộn.
- Chức năng cuộn bên ngoài (bỏ qua AMS) có thể có cho cả bốn khe cuộn.
- Vỏ máy được gia nhiệt chủ động với tối đa bốn bộ gia nhiệt (tùy chọn).
- Không cần trọng lượng cuộn.
- Không cần dựa vào độ bám của con lăn hoặc lo lắng về cuộn bị kẹt.
- Bánh răng xoắn kép tự định tâm mô-men xoắn cao.
- Hỗ trợ đầy đủ RFID ở tất cả các khe cuộn.
Các tệp bước Python 2 chính không có sẵn công khai, vui lòng không hỏi.
Vỏ Python 2
Python 2 hoàn toàn tương thích ngược với các vỏ Python Passive và Heated gốc, giúp nâng cấp dễ dàng và liền mạch.
Cần thêm một vài lỗ ở tấm phía sau cho các bảng mạch vào/ra (cho lỗ thông hơi AMS 2 PRO) và cũng cần một vài bộ phận in bổ sung nhưng chúng sẽ có trong vài ngày tới. Nhưng các bộ phận in chính thực sự giống hệt nhau.
Nếu bạn có Vỏ Python gốc và nâng cấp từ Python lên Python 2, bạn có thể sử dụng này để nâng cấp nó lên Vỏ Python 2.
Câu hỏi thường gặp và Thông số kỹ thuật
“Cái này có hoạt động giống như AMS không?”
- Tuyệt đối, nó hoạt động giống như AMS gốc ngoại trừ việc các cuộn nằm trên giá đỡ cuộn, được dẫn động bằng bánh răng xoắn kép thay vì trên đỉnh con lăn. Điều này tăng đáng kể độ tin cậy và tính linh hoạt.
“Tôi có thể sử dụng nhiều Python 2 không?”
- Tuyệt đối, bạn có thể kết nối chuỗi tối đa bốn cái cho AMS 16 cuộn.
“Tôi có thể cắm nóng AMS vào máy in không?”
- Thông thường điều này hoạt động tốt nhưng để chắc chắn, vui lòng tắt máy in của bạn trước khi cắm Python 2 (hoặc AMS gốc), nó an toàn hơn nhiều cho các bộ phận điện tử. Nó tránh các xung điện có thể xảy ra nếu có kết nối kém giữa cáp bus AMS (cáp đen từ máy in đến AMS) và bảng nguồn AMS, điều này có thể làm hỏng bảng chính AMS.
- Cắm nóng thực sự có thể làm hỏng các bộ phận điện tử (bảng chính AMS) vì vậy hãy cắm mọi thứ vào trước khi bạn khởi động máy in.
“Tôi có cần AMS gốc không?”
- Có. Bạn sử dụng các bộ phận đó và chuyển sang Python 2. Tất cả các bộ phận có thể được mua riêng lẻ nhưng có thể rẻ hơn nếu chỉ lấy một AMS thay vì tìm nguồn cung ứng các bộ phận riêng lẻ, tôi đã không so sánh giá.
“Python 2 lớn cỡ nào?”
- Do hệ thống giá đỡ cuộn riêng với vòng bi đặt bên cạnh và cũng để hỗ trợ các cuộn rộng hơn, nó lớn hơn một chút so với AMS gốc. Đó là một nhược điểm. Nhưng chúng ta đánh đổi kích thước lấy độ tin cậy rất cao. Tuy nhiên, Python có mô-đun nên bạn có thể sử dụng ví dụ chỉ ba mô-đun để làm cho nó mỏng hơn. Nhưng đối với thiết lập bốn cuộn đầy đủ, kích thước là: 439,20 mm (chiều rộng) x 310,00 mm (chiều sâu) x 275,00 mm (chiều cao) bao gồm cả giá đỡ cuộn và bộ nạp phía trước (cài đặt đầy đủ). Mỗi mô-đun thêm hoặc bớt 106,5 mm vào chiều rộng.
“Tôi có thể đặt Python AMS trên đỉnh máy in không?”
- Mặc dù bạn có thể làm điều này, nó sẽ hơi nhô ra ở mỗi bên vì nó rộng hơn máy in khoảng 50 mm (theo thông số kỹ thuật máy in X1/P1). Tôi khuyên bạn nên đặt nó bên cạnh máy in hoặc treo tường.
“Tôi có cần sử dụng vỏ máy không?”
- Điều đó phụ thuộc vào vật liệu bạn in, thời gian in của bạn và độ ẩm nơi bạn sống. Nó không nhất thiết phải là một vỏ máy phức tạp, bạn có thể cho vào một hộp kín lớn và khoan lỗ cho ống PTFE và cáp, nó cũng hoạt động tốt. Tuy nhiên, sợi chỉ luôn tốt nhất khi được làm khô và thiết lập lý tưởng là .
“Kích thước của vỏ máy là bao nhiêu?”
- Kích thước của vỏ máy là 460,0 mm (chiều rộng) x 390,5 mm (chiều sâu) x 293,0 mm (chiều cao).
“Nó có hỗ trợ thẻ RFID không?”
- Python 2 hỗ trợ đầy đủ các thẻ RFID cuộn của Bambu Lab.
“Tôi có thể sử dụng “Bộ tiết kiệm AMS / Hướng dẫn sợi chỉ” với Python không?”
- Tuyệt đối, tất cả các Bộ tiết kiệm AMS và Hướng dẫn sợi chỉ đều được hỗ trợ.
“Tôi có thể nhận các tệp thiết kế nguồn ở định dạng bước không?”
- Các tệp bước Python AMS chính không có sẵn công khai. Tuy nhiên, một số tệp có sẵn ở định dạng bước, vui lòng xem tab sửa đổi.
BOM - Danh sách vật liệu
Bạn có thể in Python 2 bằng bất kỳ loại sợi chỉ nào bạn thích nhưng nếu bạn có ý định sử dụng bộ gia nhiệt / máy sấy, tôi khuyên bạn nên in bằng ABS, ASA hoặc cao hơn.
Tôi khuyên bạn nên đặt AMS bên cạnh máy in hoặc treo tường.
Cần khoảng 1,8 Kg sợi chỉ ở cài đặt in được đề xuất cho bản dựng đầy đủ bao gồm bốn giá đỡ cuộn.
Tôi đã in hầu hết các bản thử nghiệm bằng Prusament ASA và eSUN ABS, cả hai thương hiệu và loại sợi chỉ đều hoạt động tốt.
Sợi chỉ
Bu lông và đai ốc
Python 2 được cải tiến so với Python gốc và sử dụng ít vít hơn để lắp ráp và nó có ít bộ phận hơn, nghĩa là cài đặt nhanh hơn và dễ dàng hơn.
Bạn vẫn cần khá nhiều đầu lục giác M3. Dưới đây là danh sách tất cả các vị trí và thông số kỹ thuật của vít:
- Tấm bên trái áp vào các mô-đun phía trước và phía sau bên trái: 3 x M3-8 mm cộng 4 x M3-12 mm
- Tấm bên phải áp vào các mô-đun phía trước và phía sau bên phải: 3 x M3-8 mm cộng 4 x M3-12 mm
- Các mô-đun phía trước nối với nhau và các mô-đun phía trước nối với các bộ phận phía sau: 3 x M3-8 mm cộng 2 x M3-20 mm
- Các mô-đun phía sau nối với nhau: 1 x M3-25 mm (cho khớp nối đuôi én phía sau giữa)
- Bốn ống lót con lăn phía trước: 4 x M3-10 mm
- Bốn nắp phía trước: 4 x M3-10 mm
- Bốn giá đỡ cuộn: 20 x M3-25 mm (20 mm cũng được)
- Gắn khay bảng mạch chính: 2 x M3-10 mm
- Bốn mô-đun bộ nạp có thể điều chỉnh: 8 x M3-20 mm
- Hai giá đỡ vào/ra: 2 x M3-20 mm
Để tóm tắt, các đầu lục giác M3 sau đây là cần thiết:
- 9 x M3-8 mm
- 10 x M3-10 mm
- 8 x M3-12 mm
- 12 x M3-20 mm
- 21 x M3-25 mm
Nếu bạn không có bất kỳ cái nào ở nhà, tốt nhất bạn nên lấy bộ kit dưới đây, nó sẽ có mọi thứ bạn cần cho bản dựng này và hơn thế nữa:
Thay thế cáp bộ nạp
Bạn cần bốn dây nối dài cáp mới vì cáp gốc quá ngắn. Các cáp cho hai bộ nạp ở giữa đến được nhưng chỉ vừa đủ nên thay thế tất cả bốn cái cũng được. Tin tốt là có các bộ phận thay thế rẻ tiền, chỉ cần cắm và chạy!
- Cáp JST-GH 10 chiếc (chọn tùy chọn “9P, 150 mm, chiều đảo ngược” )
- Cáp JST-GH 10 chiếc (Nguồn thay thế)
Điều quan trọng là bạn phải chọn phiên bản 9 chân, chiều đảo ngược và chiều dài 150 mm.
Thay thế cáp AMS 2 Pro
Tùy thuộc vào phiên bản phần cứng của AMS 2 Pro bạn có, bạn có thể cần một cáp nguồn AMS bên trong dài hơn. Đó là cáp đi từ bảng chính AMS đến bảng nguồn AMS phía sau. Nếu cáp của bạn dài khoảng 290 mm bao gồm cả đầu nối, bạn có cáp dài hơn và có thể bỏ qua bộ kit bên dưới.
Nếu bạn không chắc chắn, hãy lấy bộ kit cáp dưới đây, nó rất rẻ:
Vòng bi
Đối với giá đỡ cuộn, bạn cũng cần 8 vòng bi 608-ZZ:
Bạn cũng cần 4 vòng bi 693-ZZ cho ống lót bánh răng dẫn động phía trước. Bạn có thể sử dụng vòng bi đi kèm với AMS của mình (cho các con lăn phía sau, tháo chúng ra) nhưng một bộ 10 vòng bi rất rẻ và bạn không cần phải tháo chúng ra, có thể làm hỏng chúng:
Ống PTFE
Bạn cần khoảng 1,5-2 m ống PTFE để cắt theo độ dài. Tôi khuyên dùng ống PTFE Bambu gốc có đường kính trong 2,5 mm và đường kính ngoài 4,0 mm. Chọn loại AMS Hub / Custom Cut là một ống dài 4 m.
Cáp trung tâm AMS (1500 mm)
Vì Python khá lớn, tôi khuyên bạn nên sử dụng cáp trung tâm dài hơn đi kèm với trung tâm AMS, nó cũng có thể được mua riêng:
Tùy chọn
Mặc dù không bắt buộc, các tấm đế PEO/PEI/PEY này rất tuyệt vời, tôi có hầu hết các tùy chọn, chúng tạo ra vẻ ngoài khá ngầu ở lớp đầu tiên. Có một vài cửa hàng cung cấp các tấm khác nhau:
Các dụng cụ lục giác này tuyệt vời cho bất kỳ máy in 3D nào, tôi đã có một vài cái khác nhau trong những năm qua, đây là những cái tôi sử dụng bây giờ vì chúng khá nhỏ gọn với các đầu lục giác có thể thay thế, chúng là những cái bạn thấy trong hướng dẫn lắp ráp vài trang xuống:
Dụng cụ
Tôi sử dụng một dụng cụ đơn giản để cắt ống PTFE, bạn cũng có thể dùng dao. Tôi cũng dùng một dũa mịn để làm sạch các bộ phận. Và nếu bạn chọn các insert gia nhiệt tùy chọn, bạn cần một mỏ hàn. Một cờ lê lục giác ngắn cho 2,5 mm cũng hữu ích.
Bảo hành
Python 2 không làm mất hiệu lực bảo hành của bạn nhưng hãy cẩn thận, đặc biệt là với bảng chính AMS, hãy sử dụng dây đeo cổ tay chống tĩnh điện. Mặc dù bản mod có thể đảo ngược hoàn toàn và bạn không thể nhận ra các bộ phận đã được lắp đặt trong Python AMS, tôi không chịu trách nhiệm và bạn tự chịu rủi ro. Hãy cẩn thận và làm chậm rãi, đọc trang này hai lần trước khi bắt đầu.
Hỗ trợ
Tất cả các thiết kế và mod của tôi trên Printables đều miễn phí sử dụng và sửa đổi. Chúng có giấy phép phi thương mại. Nếu bạn thích cái này hoặc bất kỳ thiết kế nào khác của tôi, bạn có thể gửi cho tôi một khoản quyên góp nhỏ bằng liên kết bên dưới. Cảm ơn :)
https://www.paypal.me/humebeamengineering
Nếu bạn thích Crypto/BTC, bạn có thể gửi cho tôi một tin nhắn.
Nếu bạn gửi quyên góp, hãy ghi chú Python AMS vào hộp bình luận và bạn sẽ được thêm vào danh sách bên dưới.
Nhà tài trợ chính thức
Nếu bạn đã quyên góp từ 5 đô la trở lên, bạn sẽ được thêm vào danh sách những người ủng hộ chính thức để cảm ơn bạn và bạn cũng sẽ được cấp một số sê-ri, danh sách sẽ được cập nhật thường xuyên nhất có thể.
Đọc thêm và nhận các bộ phận in tùy chỉnh với số sê-ri của bạn tại đây:
Cảm ơn bạn một lần nữa!
Nếu bạn muốn giữ bí mật, hãy để lại ghi chú kèm theo quyên góp của bạn. Nếu tôi bỏ lỡ quyên góp của bạn, hãy cho tôi biết.
Trước khi in Python 2
Đảm bảo bạn cài đặt đúng lưu lượng trước khi bắt đầu để bạn không bị quá đùn. Vấn đề sau đó là bạn không thể ghép các khớp nối đuôi én và lắp ráp đúng cách.
Các máy in Bambu Lab thường làm khá tốt với việc hiệu chỉnh lưu lượng tự động nhưng tốt nhất vẫn nên kiểm tra lại lưu lượng, đôi khi nó không chính xác. Có những cách để hiệu chỉnh lưu lượng thủ công trực tiếp từ Bambu Studio và Orca Slicer để bạn có thể sử dụng chúng.
Sau khi bạn hoàn thành, hãy in các khớp nối thử nghiệm đuôi én này, thêm thông tin tại đây:
Các bộ phận thử nghiệm dành cho Python AMS gốc nhưng các khớp nối đuôi én giống nhau được sử dụng trong Python 2.
Cài đặt in
Hầu hết các bộ phận đều in không cần hỗ trợ, ngoại trừ các bộ phận “phía sau”. Tôi khuyên dùng 3 lớp tường và độ điền khoảng 15%. In tất cả các bộ phận theo hướng tôi đã thiết lập.
Có các tệp 3mf riêng lẻ được đăng hoặc bạn có thể tải xuống một trong các bộ đầy đủ.
Các tệp này có thể được tải vào Bambu Studio hoặc bạn có thể in chúng trực tiếp từ Bambu Handy.
Các bộ phận chính:
- python-2-drive-gear-holder-print-4pcs-1.00.3mf
- python-2-drive-gear-sleeve-threaded-print-4pcs-1.00.3mf
- python-2-drive-gear-sleeve-updated-design-threaded-print-4pcs-1.00.3mf
- python-2-front-cover-print-4pcs-1.00.3mf
- python-2-front-print-2pcs-1.00.3mf
- python-2-m3-block-threaded-print-19pcs-1.00.3mf
- python-2-pcb-tray-print-1pc-1.00.3mf
- python-2-rear-left-print-1pc-1.00.3mf
- python-2-rear-right-print-1pc-1.00.3mf
- python-2-inlet-outlet-base-print-2pcs-1.00b.3mf
- python-2-inlet-outlet-mount-print-2pcs-1.00b.3mf
Mẹo: Ống lót bánh răng dẫn động có thể được in bằng TPU 95-98A (đã được tôi thử nghiệm) để hoạt động êm hơn nhiều nhưng sợi chỉ “cứng” thông thường cũng được, nhưng sẽ ồn hơn khi chuyển cuộn.
Các mặt:
- python-2-left-side-print-1pc-1.00.3mf
- python-2-right-side-print-1pc-1.00.3mf
Nếu bạn là nhà tài trợ chính thức, hãy tải các tấm bên trái và bên phải tùy chỉnh của bạn tại đây:
Đối với các bộ phận này, logo và văn bản Python được “ẩn” trong lớp đầu tiên. Tại đây bạn có thể sử dụng công cụ Paint Bucket để tô màu logo và văn bản:
Giá đỡ cuộn:
- python-2-adaptive-spool-holder-bottom-2mm-print-4pcs-1.00.3mf
- python-2-adaptive-spool-holder-core-standard-45-60mm-print-4pcs-1.00.3mf
- python-2-adaptive-spool-holder-core-xl-60-75mm-print-4pcs-1.00.3mf
- python-2-m3-wafer-head-gear-side-print-4pcs-1.00.3mf
- python-2-m3-wafer-head-top-side-print-4pcs-1.00.3mf
- python-2-spool-gear-135t-print-4pcs-1.00.3mf
- python-2-threaded-rod-print-4pcs-1.00.3mf
Python 2 sử dụng giá đỡ cuộn thích ứng mới, tôi khuyên bạn nên in một bộ cả phiên bản tiêu chuẩn và XL của lõi giá đỡ cuộn để tương thích cuộn đầy đủ.
Nếu bạn muốn sử dụng giá đỡ cuộn Python “cổ điển”, chúng ở trong thư mục In Tùy chọn (python-2-spool-holder-bottom-print-4pcs-1.00.3mf và python-2-spool-holder-top-print-4pcs-1.00.3mf)
Sử dụng sợi chỉ khô.
In tùy chọn
Các bản in này là tùy chọn nhưng được khuyến nghị đi kèm với Python 2 AMS:
Hướng dẫn lắp ráp
Vui lòng xem hướng dẫn lắp ráp PDF hoặc làm theo hướng dẫn lắp ráp bên dưới.
Hướng dẫn lắp ráp
Tháo các bộ phận bên trong Bambu Lab AMS khỏi AMS tiêu chuẩn, làm theo hướng dẫn này, không khó:
https://wiki.bambulab.com/en/ams-2-pro/maintenance/disassembly-and-assembly
Hãy chắc chắn đánh dấu tất cả các cáp và đầu nối trước khi bạn tháo chúng ra. Tôi khuyên bạn nên đánh dấu từng đầu nối trên bảng và cáp tương ứng bằng bút dạ vĩnh cửu mỏng như hình bên dưới:
Lưu ý: Luôn đeo dây đeo cổ tay chống tĩnh điện khi làm việc với các bộ phận điện tử.
Các bước bổ sung - tháo cuộn dây RFID và cảm biến độ ẩm
Một vài điều bổ sung cần đề cập cho việc tháo rời mà wiki ở trên không đề cập vì những bộ phận này hiện không được Bambu Lab coi là có thể thay thế mà là một phần của khay chính AMS 2 PRO.

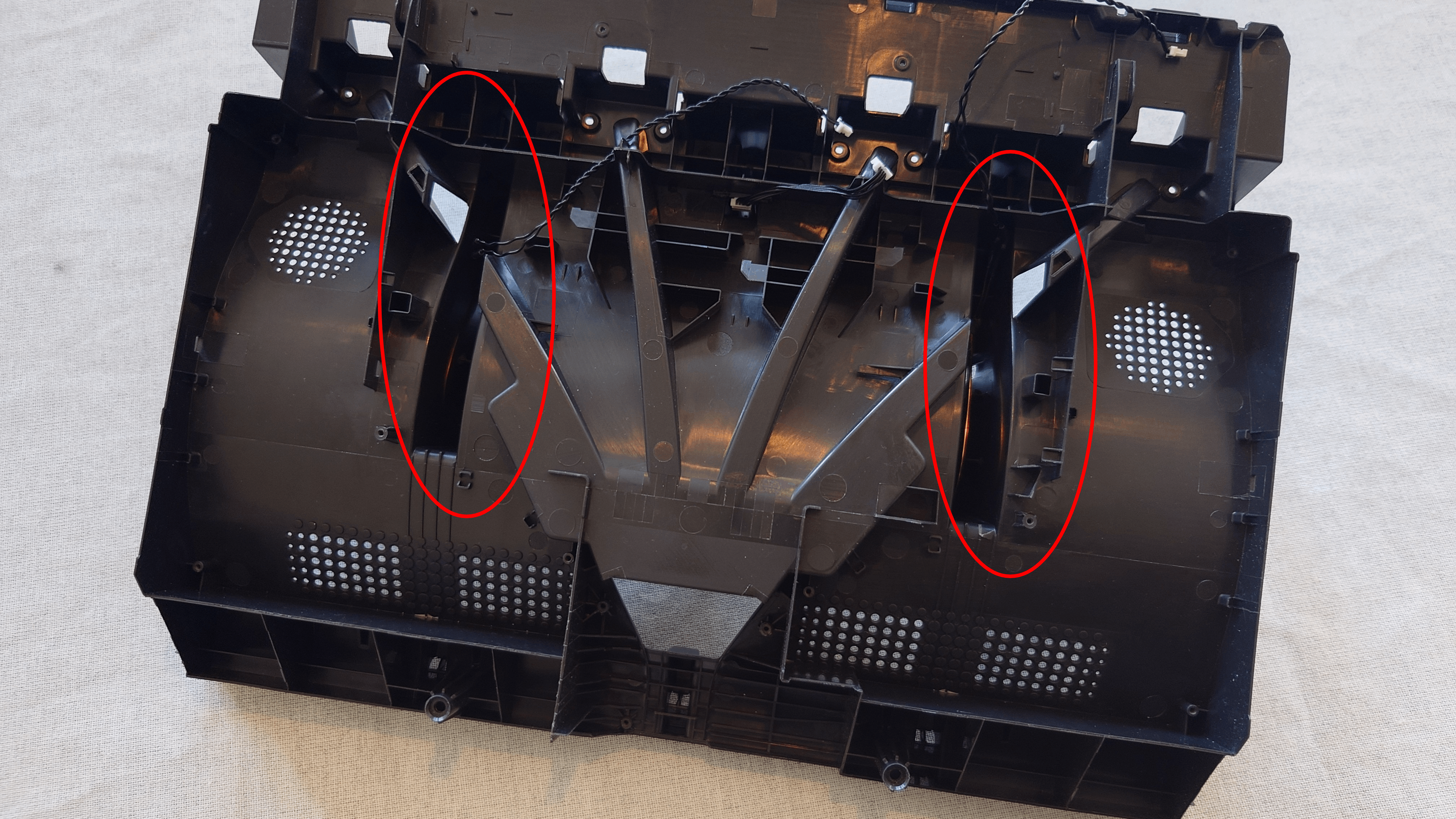

Trước hết, sau khi tháo các bộ nạp, động cơ trung tâm, bộ gia nhiệt và bảng chính theo hướng dẫn wiki, lật khay AMS úp xuống và bạn sẽ thấy hai khe rộng.
Tháo cuộn dây RFID

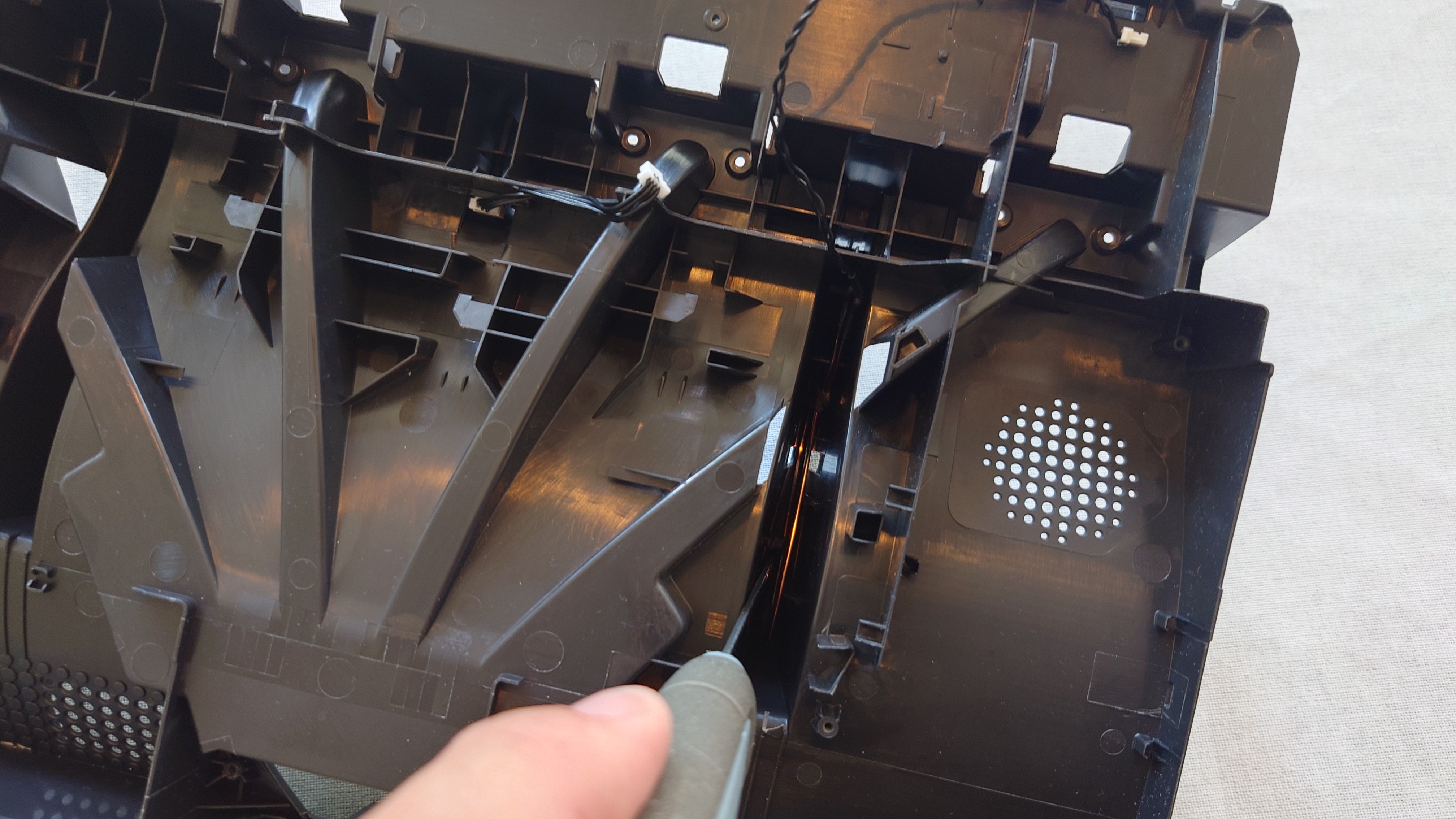

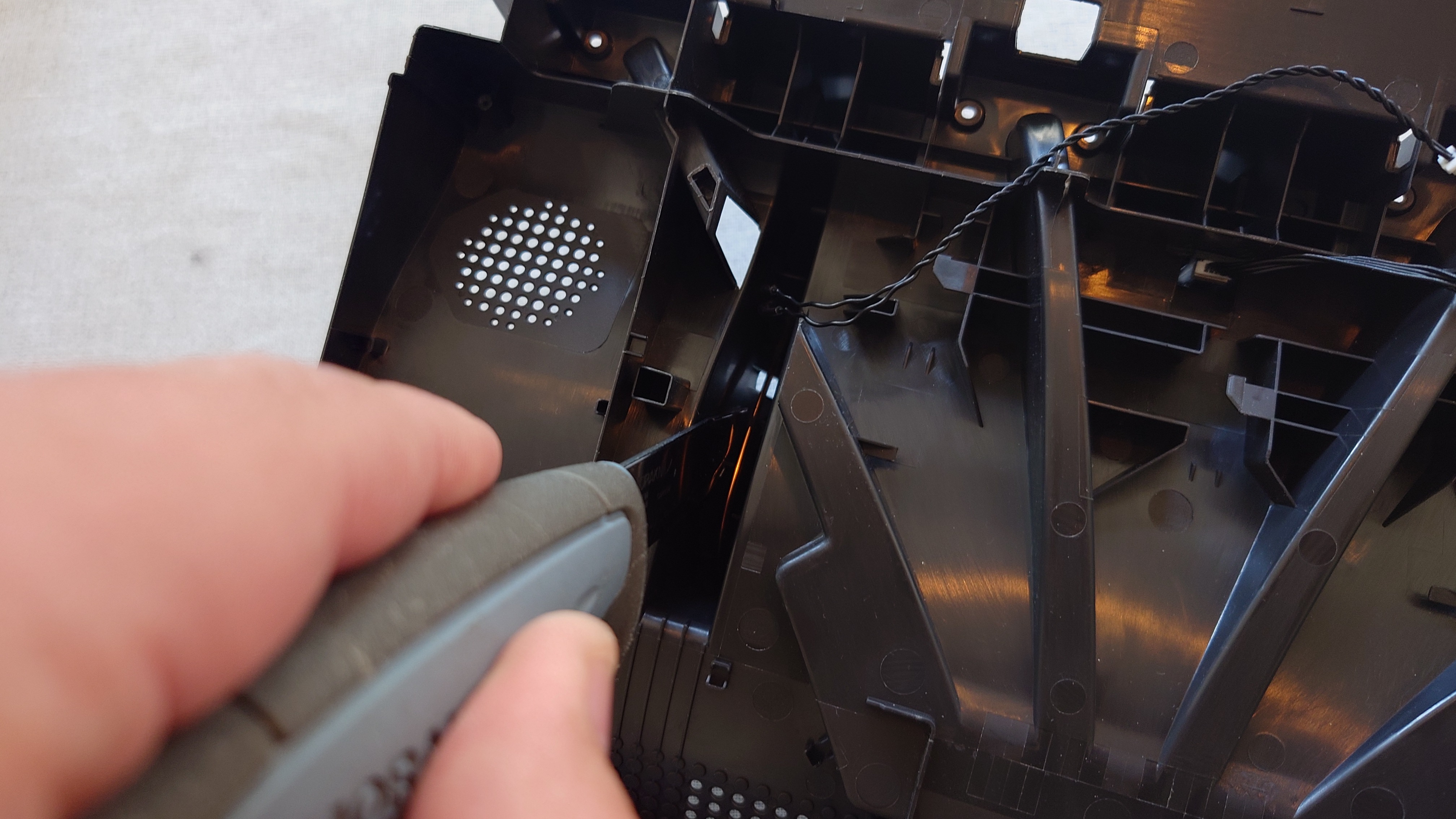

Các cuộn dây RFID được đặt ở giữa các khe này và được cố định bằng keo bọt vì vậy chỉ cần cẩn thận cắt xung quanh các cuộn bằng dao sắc và chúng sẽ nhấc ra.

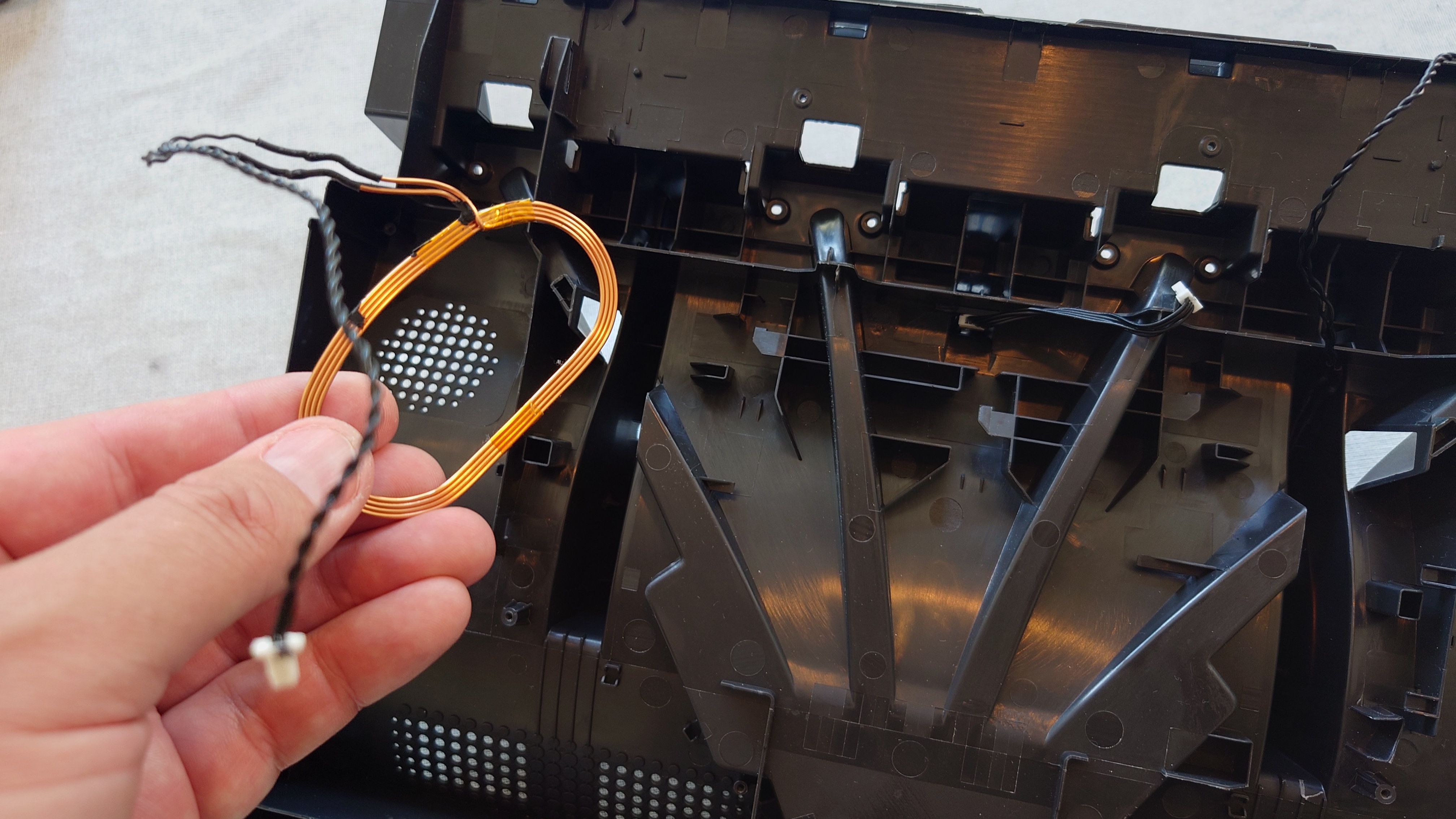

Chúng rất nhanh và dễ dàng để tháo, chỉ cần cẩn thận để không cắt dây màu đen.

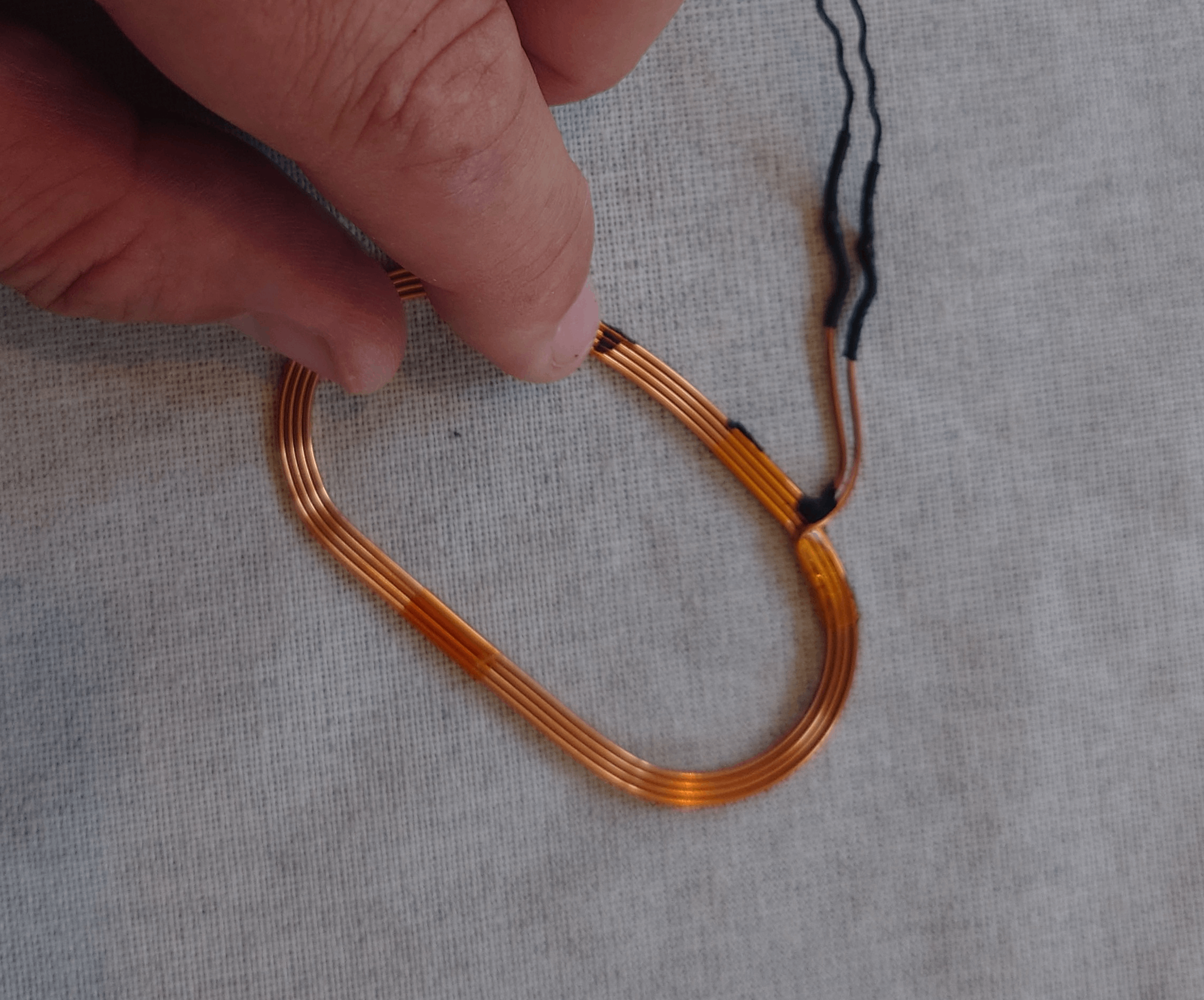

Sau khi tháo cuộn dây RFID, hãy cạo hết bọt thừa bằng móng tay.
Tháo cảm biến nhiệt độ / độ ẩm
Tiếp theo, tháo cảm biến nhiệt độ và độ ẩm. Cảm biến nhiệt độ và độ ẩm là một bảng mạch nhỏ có hình nêm với cảm biến thực tế ở gần đầu. Nó đọc nhiệt độ và độ ẩm trong hộp AMS và sử dụng thông tin đó cho chức năng sưởi ấm / làm khô và thông gió.
Hãy rất cẩn thận và không bao giờ kéo vào chính đầu nối vì nó chỉ được hàn bề mặt vào bảng mạch và khá yếu, nếu nó bị tuột ra, bạn cần có tay thật vững để hàn lại vì nó quá nhỏ.

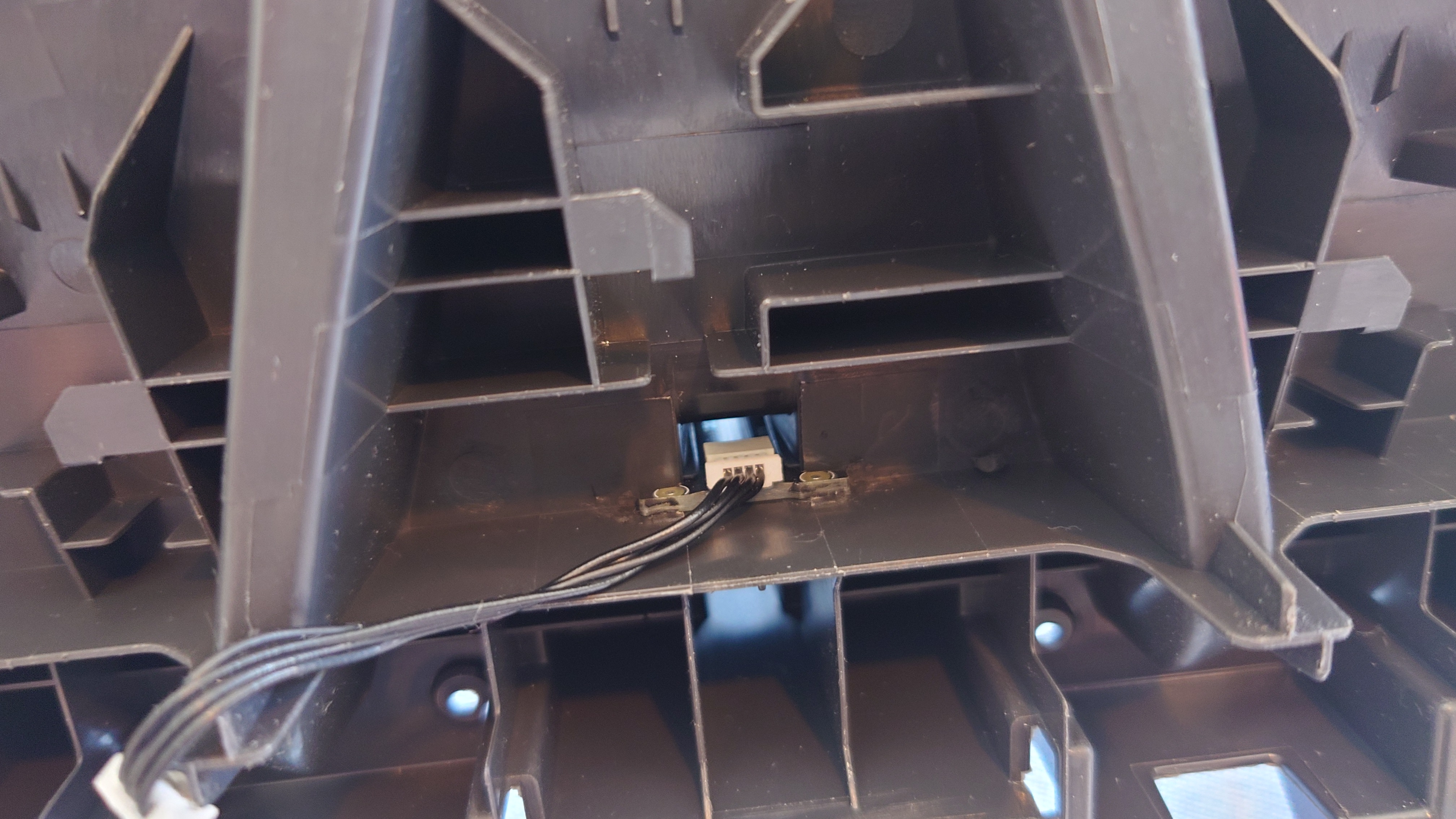

Đầu nối nằm ở vị trí này của khay và được cố định bằng keo và nằm trong một khe rất hẹp.
Nhìn kỹ hơn bạn sẽ thấy một ít keo xung quanh các cạnh của bảng mạch.

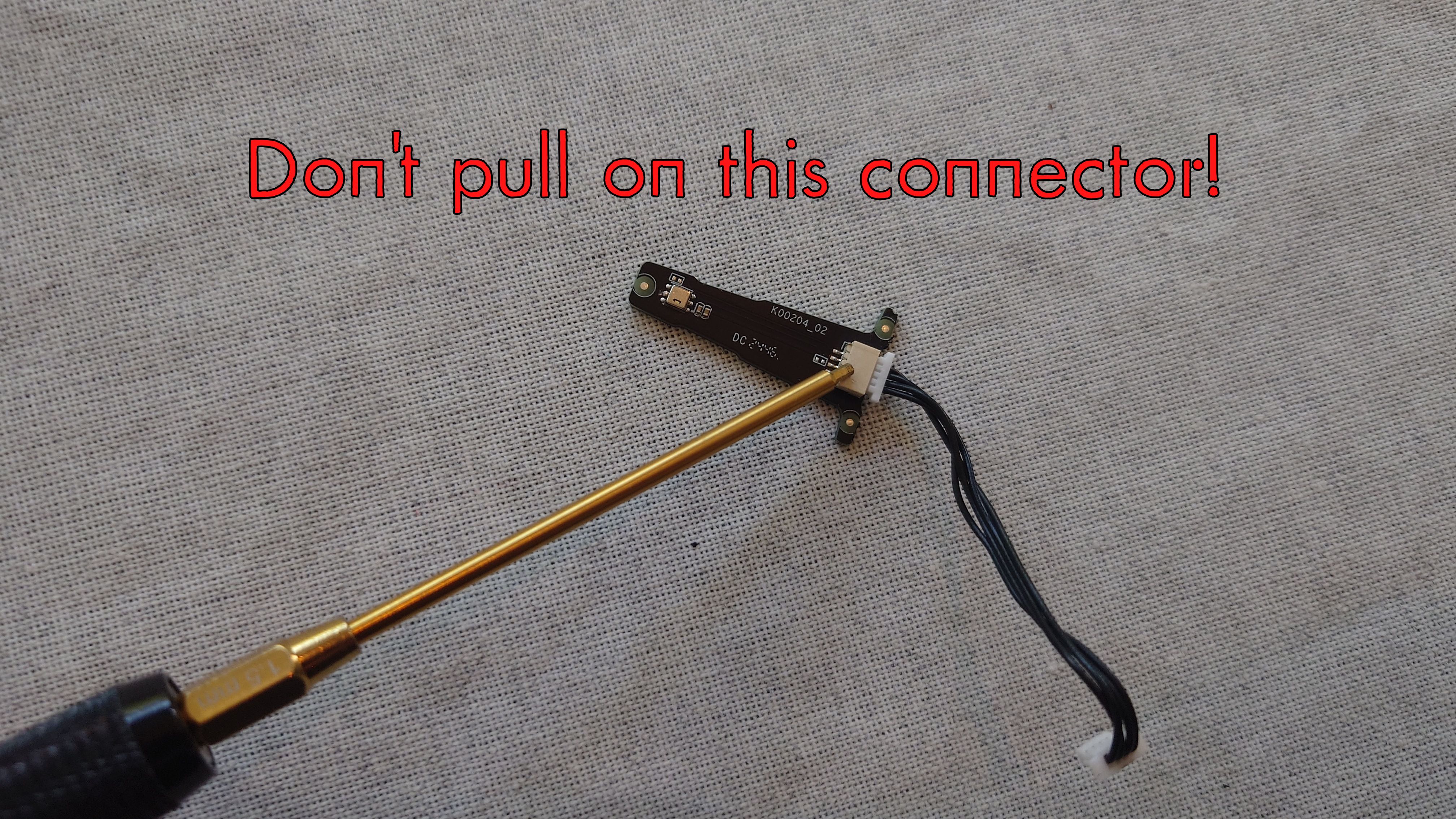

Cẩn thận! Khi tháo bảng mạch, không bao giờ kéo vào phích cắm / đầu nối màu trắng!
Thay vào đó, trước tiên hãy cắt xung quanh cạnh bằng dao để loại bỏ hầu hết keo, sau đó kéo thẳng lên bằng kìm, bạn có thể lắc nhẹ sang trái hoặc phải trong khi kéo thẳng lên.
Đừng lo lắng về việc cạo các cạnh của bảng mạch, nó sẽ không làm hỏng bảng.
Hướng dẫn lắp ráp - Tiếp theo
Bạn cũng nên tháo bảng mạch nhỏ phía sau ra khỏi hộp AMS, nó được gắn bằng ba vít đen nhỏ và có một miếng đệm cao su phía sau. Lấy bảng mạch, miếng đệm và vít, chúng cần cho bản dựng Python.
Trước tiên, hãy rút phích cắm cáp cho các bảng mạch vào/ra. Để chúng trong hộp AMS gốc, chúng không được sử dụng trừ khi bạn sử dụng vỏ Python 2.
Nếu bạn sử dụng vỏ Python 2, hãy tháo chúng ra, chúng được gắn bằng hai vít nhỏ và có một vòng chữ O để làm kín.
Tháo vít trên cùng bên phải:
Tháo vít dưới cùng bên phải:
Tháo vít dưới cùng bên trái:
Bây giờ bạn sẽ có tất cả các bộ phận như hình bên dưới:
Bước đầu tiên là tháo ống bọc cao su khỏi mặt thụ động của các con lăn phía trước, nghĩa là mặt không có bánh răng. Làm điều này cho cả bốn con lăn phía trước.
Nó rất dễ dàng. Chỉ cần chèn một ghim mỏng vào giữa cao su và vỏ nhựa và xoay ghim quanh nó. Tôi đang sử dụng dụng cụ lục giác 1,5 mm của mình, chỉ mất chưa đầy 30 giây để làm một cái. Giữ lại các ống lót cao su đề phòng trường hợp bạn quay lại bản gốc sau này.
Bây giờ có hai phiên bản phần cứng khác nhau của các con lăn phía trước và ống lót cao su, hãy xác định phiên bản của bạn bên dưới:
Ảnh: Scott Marcy
Nếu của bạn trông giống như cái bên trái của ảnh ở trên, bạn có phiên bản mới hơn và nếu vậy, hãy sử dụng ống lót này:
- python-2-drive-gear-sleeve-updated-design-threaded-print-4pcs-1.00.3mf
Nếu nó trông giống như cái bên phải với răng cưa nhỏ hơn, bạn có phiên bản cũ hơn và bạn nên sử dụng ống lót này:
- python-2-drive-gear-sleeve-threaded-print-4pcs-1.00.3mf
Hướng dẫn bên dưới giống hệt nhau cho cả hai phiên bản.
Con lăn phía trước
Tiếp tục với các con lăn phía trước, lấy các ống lót con lăn phía trước và lắp chúng bằng cách ấn chặt. Đây là một ý tưởng hay để giữ vỏ nhựa để nó không trượt ra khỏi trục thép vì nó chỉ được ép vào.
Hình ảnh ở đây là ống lót con lăn của tôi được in bằng Prusament ASA nhưng in chúng bằng TPU là một ý tưởng hay vì Python sẽ chạy êm hơn nhiều so với sợi cứng.
Bạn không cần phải sử dụng keo nhưng nếu muốn, hãy dùng keo silicon không vĩnh cửu.
Lấy một đầu lục giác M3 10 mm và một vòng bi 693-ZZ nhỏ và vặn chúng vào ống lót con lăn phía trước:
Vặn chặt hoàn toàn rồi lùi lại một phần tư vòng để nó quay tự do.
Đối với phiên bản insert gia nhiệt, nó sử dụng insert gia nhiệt ở đây thay thế.
Bây giờ bạn sẽ có một bộ bốn con lăn phía trước và các ống lót bánh răng dẫn động Python đã được lắp đặt.
Bảng chính AMS
Bước tiếp theo là lắp bảng AMS chính vào giá đỡ (python-2-pcb-tray-print-1pc-1.00.3mf). Hãy chú ý đến hướng của bảng, các đầu nối phải hướng lên trên về phía vết cắt nhỏ trên khay như trong hình.
Căn chỉnh nó và siết chặt bằng hai vít bạc có sẵn, nếu bạn có thể nhìn xuyên qua lỗ, bạn đã căn chỉnh đúng.
Lật khay bảng mạch lại và trượt cảm biến nhiệt độ và độ ẩm nhỏ vào, nó nằm trên một bảng mạch nhỏ hình nêm, bạn đã tháo nó ra khỏi khay AMS gốc ở đầu hướng dẫn.
Ấn chặt hết cỡ lên trên và nó sẽ nằm khá chắc chắn, nó được giữ bằng ma sát. Sau đó luồn cáp qua khe.
Và cuối cùng kết nối nó với đầu nối ngay bên dưới ở phía bên kia.
Các mô-đun phía sau
Tiếp theo là chuẩn bị các mô-đun phía sau và lắp bảng nguồn và trung tâm filament AMS / động cơ trung tâm bên trong.
Trước tiên, hãy cắm cả hai cáp:
Và lắp nó bằng hai vít nhỏ có sẵn với miếng đệm cao su ở giữa (chủ yếu là để bạn không làm mất nó).
Hãy chú ý đến hướng của bảng, các đầu nối cáp phải hướng về phía “mái nhà” của bộ phận in và với hai ổ cắm nhỏ màu trắng hướng xuống dưới.
Nó được gắn bằng chỉ hai vít:
Tiếp theo, trượt hai bộ phận phía sau lại với nhau và cố định chúng bằng một đầu lục giác M3 25 mm, đừng vặn quá chặt vít này, nó chỉ để giữ hai bộ phận lại với nhau.
Tiếp theo, lắp động cơ / trung tâm filament AMS. Lắp nó bằng ba vít có sẵn.
Bây giờ nó sẽ trông như thế này:
Bộ nạp
Bắt đầu bằng cách tháo bốn ống PTFE, chúng quá ngắn đối với Python 2 và chúng ta sẽ thay thế chúng sau bằng ống dài hơn.
Cũng tháo bốn cáp bộ nạp và cắm cáp mới vào. Lý do là chúng cũng quá ngắn nên cần cáp mới. Về mặt kỹ thuật, hai dây bộ nạp ở giữa chỉ vừa đủ nhưng bạn cũng có thể thay thế cả bốn cái, chúng đi kèm trong một bộ 10 dây và rất rẻ.
Chỉ cần ấn vào chốt ở giữa và kéo thẳng ra rồi cắm cáp mới vào:
Các cáp thay thế dài gấp đôi.
Các mô-đun phía trước
Bắt đầu bằng cách trượt hai bộ mô-đun phía trước lại với nhau, chúng sử dụng khớp nối đuôi én kép.
Lấy bốn khối con lăn. Con lăn phía trước có bánh răng dẫn động được gắn bằng giá đỡ bánh răng dẫn động và một khối ren có thể thay thế như trong hình.
Đối với phiên bản insert gia nhiệt, nó sử dụng insert gia nhiệt ở đây thay thế.
Ấn các khối bộ nạp vào phần cắt, chú ý đến hướng vì nó đi theo độ cong của mô-đun phía trước. Nếu bạn vô tình lắp chúng lộn ngược hoặc quay ngược thì cũng không ảnh hưởng đến chức năng.
Bây giờ các mô-đun phía trước sẽ trông như thế này:
Lắp bộ nạp vào các mô-đun phía trước
Lắp bộ nạp và đảm bảo chốt khóa phía sau của bộ nạp đi xuống dưới phần cắt được khoanh tròn.
Các bộ nạp phải được lắp bằng cách đưa chúng vào chốt này rồi gập xuống phía sau nơi chúng được khóa bằng hai vít nhỏ màu đen.
Bây giờ nhìn từ phía “sau”, hãy đảm bảo rằng các “cột” vít tròn của bộ nạp đi vào các lỗ, được khoanh tròn màu đỏ bên dưới. Nó phải nằm phẳng hoàn toàn như trong hình.
Bây giờ lắp bằng hai vít đen có sẵn:
Vặn chặt hoàn toàn nhưng đừng vặn quá chặt mỗi vít để đảm bảo bạn không làm hỏng nhựa của bộ nạp. Một quy tắc chung là vặn chặt chỉ bằng hai ngón tay (ngón cái + ngón trỏ).
Đảm bảo các bộ nạp được cố định đúng vị trí và không bị lung lay.
Lắp cuộn dây RFID
Lắp cuộn dây RFID. Chúng được giữ bằng ma sát. Không giống như AMS gốc, tất cả các bộ phận điện tử để đọc thẻ RFID cuộn bây giờ đều nằm trên bảng AMS chính và bây giờ nó sử dụng cuộn RFID trần, tôi thích điều này!
Trước tiên, hãy luồn cáp qua đầu nối ở khe rộng hơn và kéo nó cẩn thận ở phía bên kia, sau đó ấn phần sau của cuộn xuống để khóa nó. Phần cáp của cuộn dây phải hướng về phía sau.
Con lăn phía trước
Đừng quên cà phê cường độ công nghiệp!
Tiếp theo là lắp các con lăn phía trước với các ống lót bánh răng dẫn động.
Lắp giá đỡ bánh răng dẫn động có thể điều chỉnh bằng cách sử dụng hai đầu lục giác M3-20 mm cho mỗi cái. Đừng siết chặt ngay.
Trượt con lăn với ống lót bánh răng dẫn động vào và luồn nó vào giá đỡ bánh răng dẫn động.
Ấn giá đỡ bánh răng dẫn động vừa phải và đồng thời siết chặt các vít.
Tất nhiên bạn có thể tăng tốc độ lắp ráp bằng cách sử dụng dụng cụ điện nhưng nếu làm vậy, hãy đảm bảo sử dụng cài đặt mô-men xoắn thấp nhất để bạn không làm hỏng vật liệu.
Các con lăn phải quay rất dễ dàng với ma sát rất thấp, đảm bảo con lăn không di chuyển theo chiều ngang (sang trái hoặc phải), điều này rất quan trọng để bánh răng ăn khớp chính xác.
Sau khi tất cả các con lăn được lắp đặt, hãy xác nhận bánh răng khớp hoàn hảo (bánh răng màu vàng trong bộ nạp và bánh răng màu đen trên con lăn).
Nối hai bộ phận Mô-đun Phía trước lại với nhau bằng ba đầu lục giác M3-8 mm và các khối ren M3. Các khối này có thể thay thế trong trường hợp bạn làm hỏng một cái. Nếu bạn sử dụng insert gia nhiệt, hãy sử dụng các khối insert gia nhiệt ở đây thay thế.
Có hai vị trí vít ở cột giá đỡ cuộn phía trên giữa. Ở đây, bạn nên sử dụng một tay cầm lục giác ngắn như trong hình.
Chỉ cần đặt khối ở mặt kia và giữ nó ép vào trong khi vặn đầu lục giác:
Ngoài ra còn có một vị trí vít ở phía dưới giữa phía trước giữa hai bộ phận:
Bảng chính AMS
Trượt bảng vào, các đầu nối phải hướng lên trên và bảng phải hướng về phía sau. Nó được gắn ở giữa hai bộ phận mô-đun phía trước:
Gắn bằng hai đầu lục giác M3-10 mm, đảm bảo bạn không làm va vào các tụ điện nhô ra trên bảng và cũng đảm bảo dây từ cảm biến độ ẩm ở phía sau được giấu trong khe:
Kết nối dây từ các mô-đun phía trước
Luồn cáp cuộn dây RFID qua ở giữa và kết nối nó ở đây, vị trí ngoài cùng bên trái trên bảng:
Làm tương tự với cáp cuộn dây RFID ở phía bên kia:
Kết nối Bộ nạp 4 ở đây:
Bộ nạp 3:
Bộ nạp 2:
Và cuối cùng là Bộ nạp 1 ở đây:
Nối các bộ phận phía trước và phía sau
Đặt bộ phận phía sau vào phía sau và nối các bộ phận bằng cách cẩn thận ấn mặt trước xuống qua mặt sau.
Lật nó xuống dưới và nối các bộ phận bằng một đầu lục giác M3-20 mm và một khối.
Đây là một ý tưởng hay để sử dụng cờ lê lục giác ngắn.
Trên thực tế có hai vị trí vít ở đây nhưng vị trí gần mái của bộ phận phía sau hơi khó tiếp cận và thành thật mà nói, bạn không thực sự cần đến nó nên tôi chỉ khuyên bạn nên bỏ qua nó trừ khi bạn muốn dành năm phút với một vít duy nhất. :)
Thêm cáp
Luồn các cáp từ bảng nguồn AMS. Sử dụng các lỗ lớn hơn gần đỉnh của các Mô-đun Phía trước (các lỗ nhỏ hơn dành cho ống PTFE, chúng ta sẽ xem xét điều này sau một chút).
Thực ra không quan trọng bạn định tuyến cáp như thế nào miễn là chúng đến được đích, nhưng đây là các đường đi được đề xuất.
Luồn cáp nguồn màu đen vào đây:
Và cáp liên lạc phẳng rộng này vào khe bên cạnh nó:
Luồn cả ba cáp từ Trung tâm Filament / Động cơ vào đây:
Kết nối cáp nguồn màu đen từ bảng nguồn vào đầu nối màu đen góc cạnh trên bảng. Khó nhìn một chút ở đây vì ảnh bị tối nhưng nó chỉ có thể kết nối ở một vị trí.
Kết nối cáp liên lạc rộng từ bảng nguồn vào đây.
Bây giờ là lúc kết nối các cáp từ Trung tâm Filament / Động cơ.
Cáp chính lắp vào đây, nó là cáp rộng nhất từ trung tâm:
Cáp có kích thước trung bình từ Trung tâm Filament / Động cơ đi vào đây, nó dành cho cảm biến sợi chỉ của nó:
Kết nối cáp hẹp từ Trung tâm Filament, nó dành cho đồng hồ đo.
Lắp các bên
Trượt mặt bên trái vào và lắp nó bằng 3 x M3-8 mm và 4 x M3-12 mm đầu lục giác và các khối.
Trước tiên, lắp ba đầu lục giác M3-8 mm cộng với các khối cho đỉnh của giá đỡ cuộn và phía dưới bên trái, ở các vị trí này:
Tiếp theo, làm bốn vị trí còn lại nhưng sử dụng đầu lục giác M3-12 mm và các khối thay thế:
Làm tương tự cho phía bên kia:
Ba đầu lục giác M3-8 mm cho cột giá đỡ cuộn và vị trí dưới cùng bên phải phía trước.
Không giống như mặt trái và mặt, đối với mặt phải, một số vít đi từ trong ra ngoài và một số từ ngoài vào trong. Cờ lê lục giác ngắn rất hữu ích:
Sử dụng bốn đầu M3-12 mm cho các vị trí vít còn lại ở mặt phải, đi từ ngoài vào trong.
Lắp ráp của bạn bây giờ sẽ trông như thế này. Bước tiếp theo là lắp bộ gia nhiệt / máy sấy.
Bộ gia nhiệt / Máy sấy
Bắt đầu với bộ gia nhiệt bên trái và luồn cả ba cáp qua phần cắt này:
Đảm bảo bộ gia nhiệt nằm dưới chốt dài ở phía sau, nó được sử dụng để ép bộ gia nhiệt vào vị trí.
Lắp bằng hai vít nhỏ có sẵn:
Ấn vào bộ gia nhiệt và hướng về phía sau / chốt trong khi lắp đặt để đảm bảo nó nằm phẳng.
Vít đầu tiên nằm ở đây, ở giữa:
Và vít thứ hai ở đây gần đỉnh:
Đảm bảo bạn vặn chặt hoàn toàn các vít nhưng đừng vặn quá chặt chúng. Lắp đúng cách, bộ gia nhiệt sẽ nằm phẳng với bộ phận in:
Làm tương tự cho bộ gia nhiệt bên phải. Luồn cáp qua:
Đảm bảo mặt sau của bộ gia nhiệt nằm dưới chốt và các cáp không bị vướng (tức là ở dưới bộ gia nhiệt).
Vít giữa:
Vít trên cùng:
Một lần nữa, bộ gia nhiệt phải nằm phẳng:
Kết nối cáp bộ gia nhiệt
Bây giờ phần này hơi khó vì không có nhiều không gian, ít nhất là đối với đôi tay to lớn của tôi.
Hãy chắc chắn bạn xác định đúng phích cắm và hướng đầu nối trước khi kết nối chúng, điều đó sẽ dễ dàng hơn.
Kết nối Đơn vị gia nhiệt bên phải, cáp quạt. Dây màu đen hướng xuống, hướng về phía bạn trong ảnh này.
Bên cạnh nó, cắm Đơn vị gia nhiệt bên phải, cáp NTC. Đó là cáp nhỏ 2 dây. Kẹp giữ của cáp hướng ra ngoài (bên trái trong ảnh này).
Sau đó kết nối cáp nguồn từ bộ gia nhiệt vào đây:
Tiếp theo làm bộ gia nhiệt bên trái.
Kết nối Đơn vị gia nhiệt bên trái, cáp NTC. Một lần nữa, kẹp giữ hướng ra ngoài (bên phải trong ảnh này).
Kết nối Đơn vị gia nhiệt bên trái, cáp quạt. Dây màu trắng hướng xuống.
Kết nối Đơn vị gia nhiệt bên trái, cáp bộ gia nhiệt vào đây:
Tất cả các cáp đã được kết nối.
Nếu bạn không chắc chắn về cách kết nối bất kỳ cáp nào hoặc nếu bạn muốn xác nhận bất kỳ điều gì, vui lòng xem các ảnh bên dưới.
Tôi đã sắp xếp ảnh theo cách tương tự như bảng mạch được lắp đặt trong Python 2, nếu bạn nhìn nó từ phía sau:
Nguồn ảnh: Bambu Lab Wiki (đã chỉnh sửa)
Nắp bảng mạch
Các nắp bảng mạch rất quan trọng để giữ cho dây cáp không vướng vào cuộn dây và cũng để tối đa hóa dung lượng làm khô của bộ gia nhiệt. Trên thực tế có hai vị trí vít cho mỗi nắp nhưng bạn thường chỉ cần sử dụng vị trí ở giữa như trong hướng dẫn này.
Giấu dây đi và ấn nắp xuống.
Lắp bằng đầu lục giác M3-10 mm.
Đặc biệt cẩn thận với các nắp ở giữa vì có nhiều cáp được kết nối bên dưới đây và đảm bảo tất cả các cáp được giấu đi trước khi siết chặt vít.
Ống PTFE
Sắp xong! Chỉ còn lại ống PTFE.

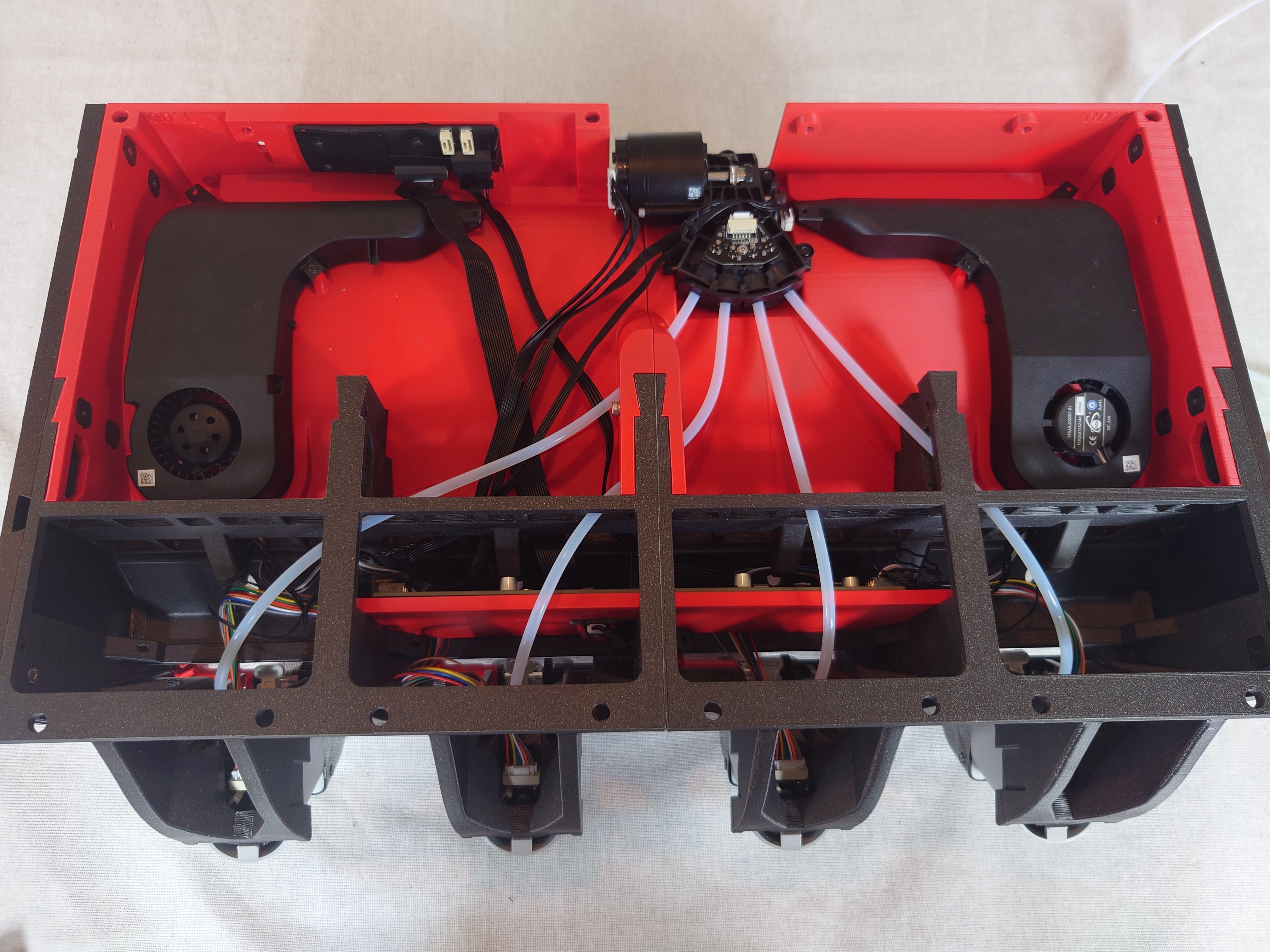

Python 2 của bạn bây giờ sẽ trông như thế này:
Bạn cần khoảng 1,5-2 m ống PTFE để cắt theo độ dài. Tôi khuyên dùng ống PTFE Bambu gốc có đường kính trong 2,5 mm và đường kính ngoài 4,0 mm. Chọn loại AMS Hub / Custom Cut là một ống dài 4 m.
Bắt đầu bằng cách kết nối ống cho bộ nạp, sau đó luồn nó qua một trong các khe. Có một đường dẫn PTFE gợi ý được in trên các bộ phận phía sau nhưng hãy sử dụng bất kỳ đường dẫn nào bạn cảm thấy có ít chỗ uốn cong và hạn chế nhất cho sợi chỉ.
Một quy tắc chung là kéo căng ống PTFE hoàn toàn đến đầu nối trên Trung tâm Filament / Động cơ và sau đó cắt nó ngay phía trên đầu nối.
Làm tương tự cho các ống còn lại. Dưới đây là một vài lộ trình PTFE gợi ý.
Chức năng cuộn bên ngoài - Kết nối ống
Chức năng cuộn bên ngoài là một tính năng khá hay của Python 2. Nó cho phép bỏ qua hoàn toàn các bộ phận bên trong AMS và sử dụng Python làm giá đỡ cuộn bên ngoài.
Chức năng cuộn bên ngoài có sẵn cho cả bốn khe cuộn, tôi chỉ hiển thị cho một trong các khe cuộn bên dưới.
Ví dụ, nó hữu ích cho các sợi mài mòn như sợi CF hoặc GF pha trộn hoặc sợi phát quang trong bóng tối hoặc để in TPU, những thứ này không phù hợp hoặc trong một số trường hợp không thể sử dụng AMS.
Đầu tiên, trượt ống qua lỗ ở phần cắt phía sau.
Tiếp theo, luồn nó qua lỗ ở giữa của mô-đun phía trước và để nó nhô lên một chút.
Cuối cùng, luồn nó qua lỗ ở nắp phía trước. Bằng cách đó, bạn có thể sử dụng AMS bình thường bằng cách tải nó vào lỗ phía trước hoặc bỏ qua AMS bằng cách sử dụng lỗ phía sau.
Tất nhiên, việc luồn sợi chỉ hơi khó khăn hơn nhưng rất hữu ích cho các vật liệu mài mòn như đã đề cập.
Tháo các lỗ thông hơi vào/ra khỏi Hộp AMS 2 PRO
Tiếp theo, vặn các lỗ thông hơi ra. Cái ở phía sau bên trái được gắn bằng vít lục giác 1,5 mm và cái ở phía trước bên phải được gắn bằng vít lục giác 2,0 mm.
Cuối cùng, tháo băng dính giữ cáp và nhấc các lỗ thông hơi ra bao gồm cả cáp.
Lắp các lỗ thông hơi vào/ra (Sử dụng Vỏ Python 2)
Để lắp các lỗ thông hơi vào Vỏ Python 2, vui lòng làm theo hướng dẫn tại đây:
Lắp các lỗ thông hơi vào/ra (không có vỏ máy)
Để tận dụng tối đa Python 2, tôi khuyên bạn nên sử dụng Vỏ Python 2 vì nó cung cấp khả năng kiểm soát nhiệt độ, làm khô và độ ẩm nhưng tất nhiên nó có thể được sử dụng mà không cần vỏ máy.
Tuy nhiên, trong trường hợp này, để giữ cho AMS hoạt động tốt và không phàn nàn về các lỗ thông hơi bị ngắt kết nối, chúng nên được lắp đặt bên trong Python 2.
Đặt lỗ thông hơi vào giá đỡ, nó chỉ có thể được lắp đặt theo một cách.
Tiếp theo, ấn nó vào vị trí trong giá đỡ (chỉ cần ấn vừa khít) và vặn nó vào khớp nối đuôi én giữa phía sau của Python 2, sử dụng đầu lục giác M3-20 mm và khối M3.
Làm tương tự cho lỗ thông hơi kia và lắp nó vào khớp nối đuôi én giữa phía sau còn lại, định tuyến cáp như thế này (qua các khe, tất nhiên) và kết nối chúng với bảng nguồn AMS:
Hoàn thành lắp ráp - Một vài điều cuối cùng

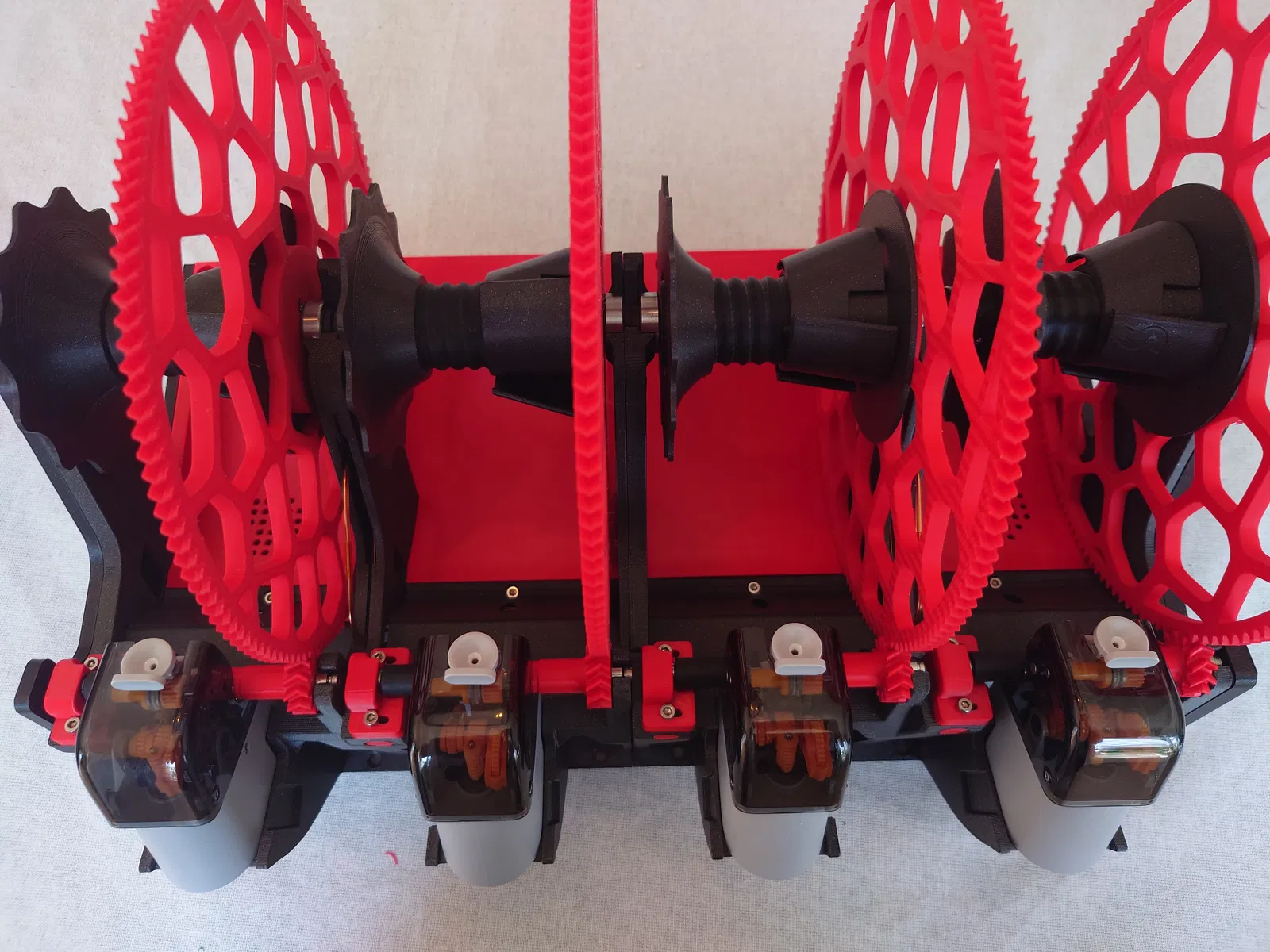

Xong rồi!
- Đảm bảo không có quá nhiều lực căng lên các con lăn / ống lót bánh răng dẫn động, chúng nên quay với lực cản lăn rất thấp. Nếu không, hãy điều chỉnh giá đỡ bánh răng dẫn động. Lực cản quá lớn có thể gây ra sự cố khi AMS rút cuộn dây.
- Đảm bảo bạn căn giữa và siết chặt hoàn toàn các giá đỡ cuộn trước khi in. Các giá đỡ cuộn làm khá tốt việc tự căn giữa các cuộn khi siết chặt nhưng đó là điều cần lưu ý.
- Khi tải cuộn dây, đảm bảo bạn căn chỉnh giá đỡ cuộn trên đỉnh ống lót bánh răng dẫn động phía trước. Ống lót bánh răng dẫn động có chiều rộng thêm để dễ dàng tải. Nhưng trước khi bắt đầu in, hãy đảm bảo bánh răng ăn khớp và nó không chạy ra ngoài.
- Cũng khi sử dụng các cuộn dây nhỏ, hãy sử dụng đế giá đỡ cuộn dây dày hơn để nó thẳng hàng với giữa bộ nạp.
Quay lại JSON theo yêu cầu:
- "translated_content": Bản dịch tiếng Việt đầy đủ (giữ nguyên định dạng Markdown)
- "generated_title": Tiêu đề tiếng Việt khớp với tên mô hình (tối đa 100 ký tự)
- "generated_excerpt": Tóm tắt tiếng Việt (150-250 ký tự)
Giấy phép
File mô hình
Chưa có bản in nào được khoe. Hãy là người đầu tiên!
Chưa có bình luận nào. Hãy là người đầu tiên!
