Vỏ Haven – Vỏ cho MANET dựa trên Raspberry Pi (bởi Parallel × MorosX)

Cập nhật vào ngày 29/11/2025 (v3)

• Lỗ SMA được làm rộng hơn
• Lỗ đế gắn GoPro được làm rộng hơn

Cập nhật vào ngày 23/11/2025 (v2) Phiên bản v2 của Vỏ Haven giờ đã có mặt. Bản sửa đổi này tăng khoảng hở quanh cốt nối Ethernet RJ45, giúp cắm và rút cáp dễ dàng hơn—đặc biệt khi sử dụng các đầu nối dày hoặc có vỏ bảo vệ chắc chắn.

Bao gồm trong bản cập nhật này:

• Vỏ Haven – v2 – Parallel x MorosX (.stl)
• Phần Lắp Vỏ Haven – v2 – Parallel x MorosX (.stl)
• Vỏ Haven – v2 – Step – Parallel x MorosX (.step) (nguồn có thể chỉnh sửa để tùy chỉnh và phối lại)

Nếu bạn đã tải mô hình này trước hôm nay, hãy tải các tệp v2 để có sự phù hợp tốt nhất. Xin cảm ơn Trey tại MorosX một lần nữa vì những cải tiến này!

Phát hành lần đầu vào ngày 03/11/2025 (v1.0) Được thiết kế bởi Trey từ MorosX, được tinh chỉnh bởi Parallel, tận dụng dự án OpenMANET trên GitHub.

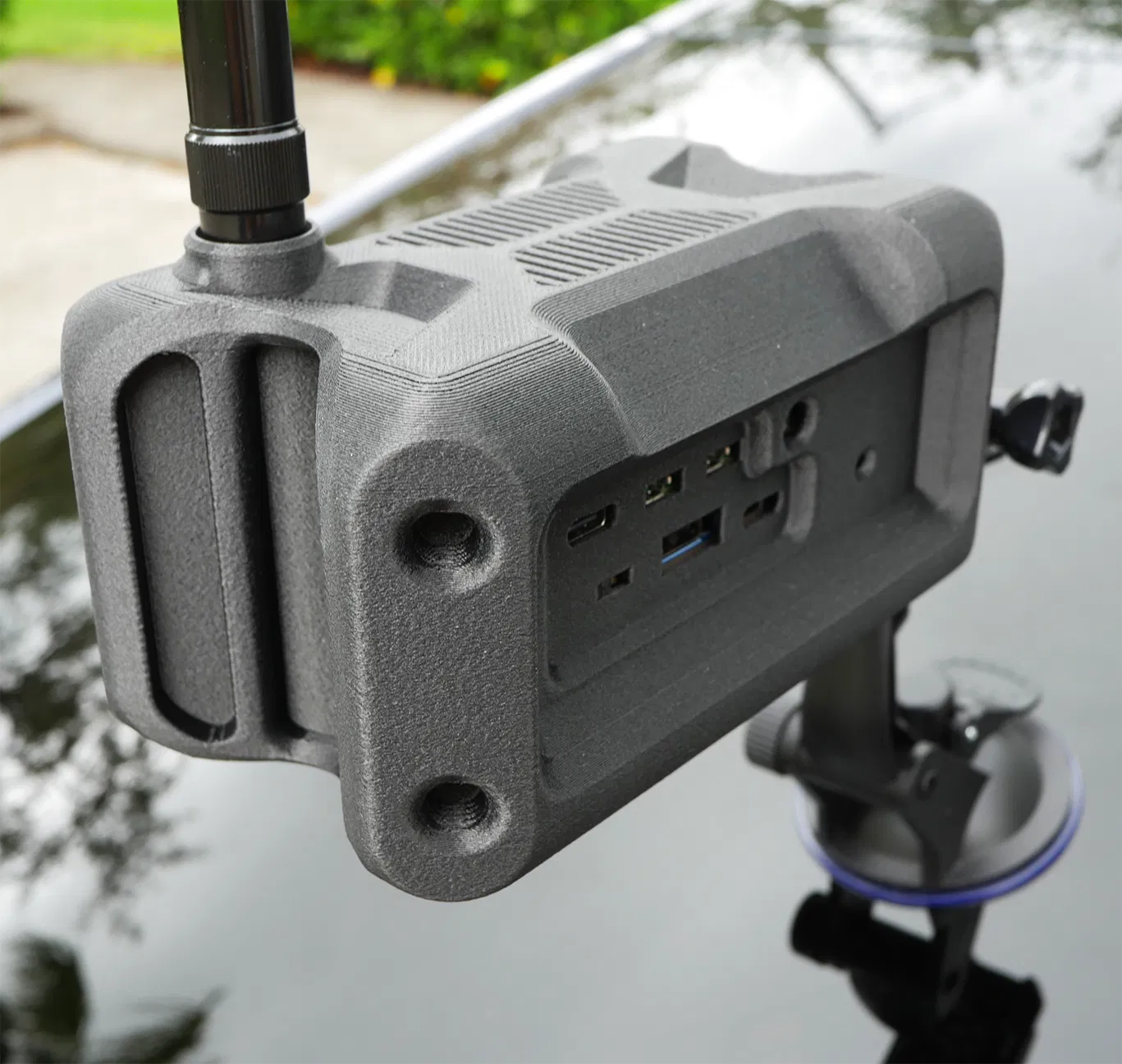

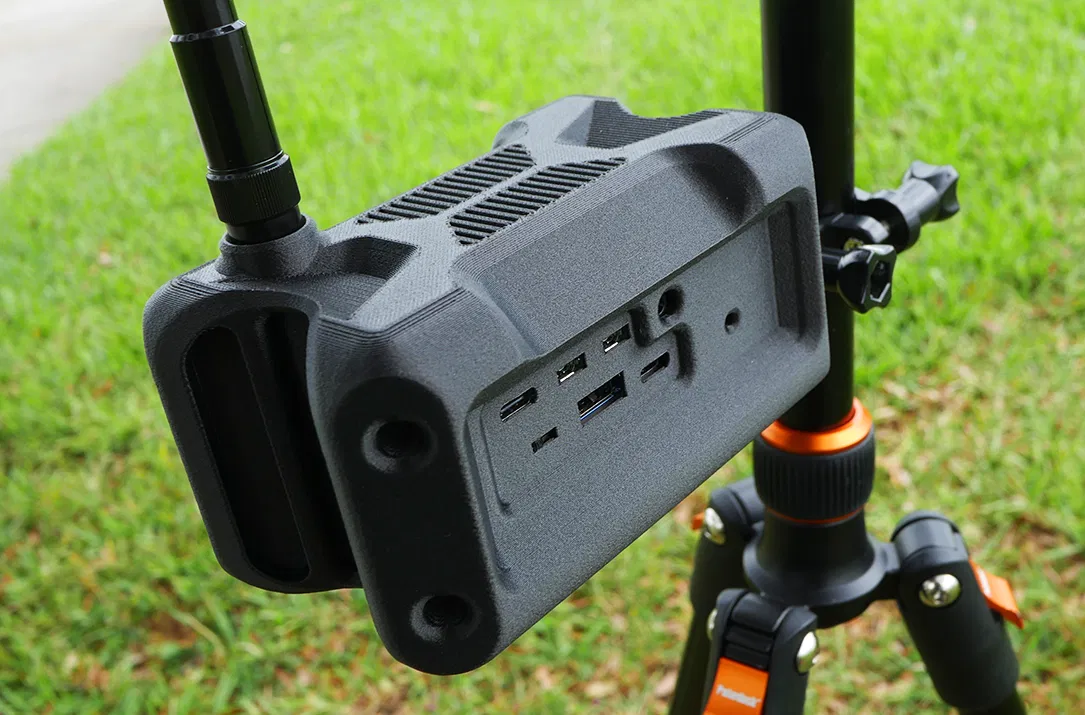

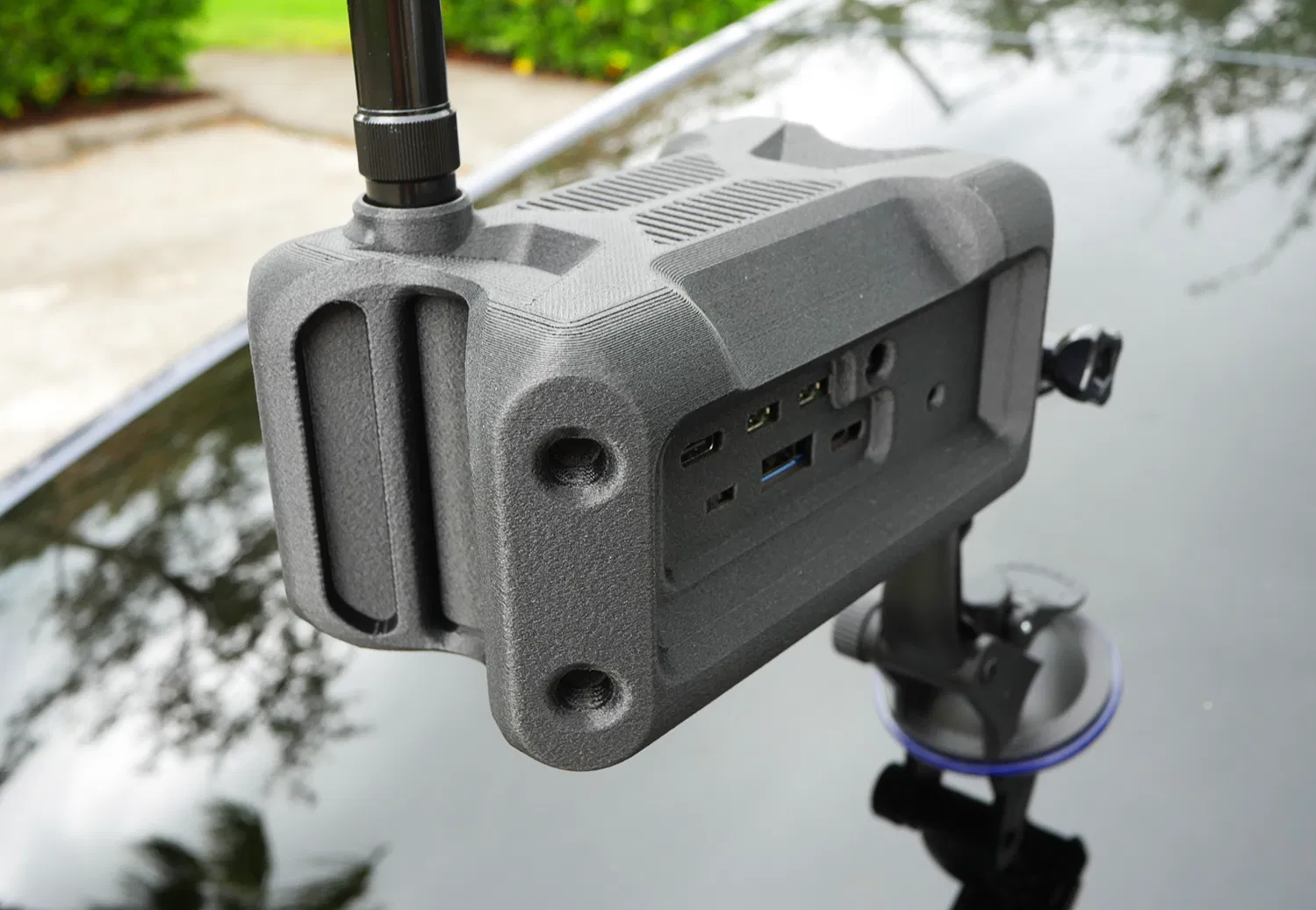

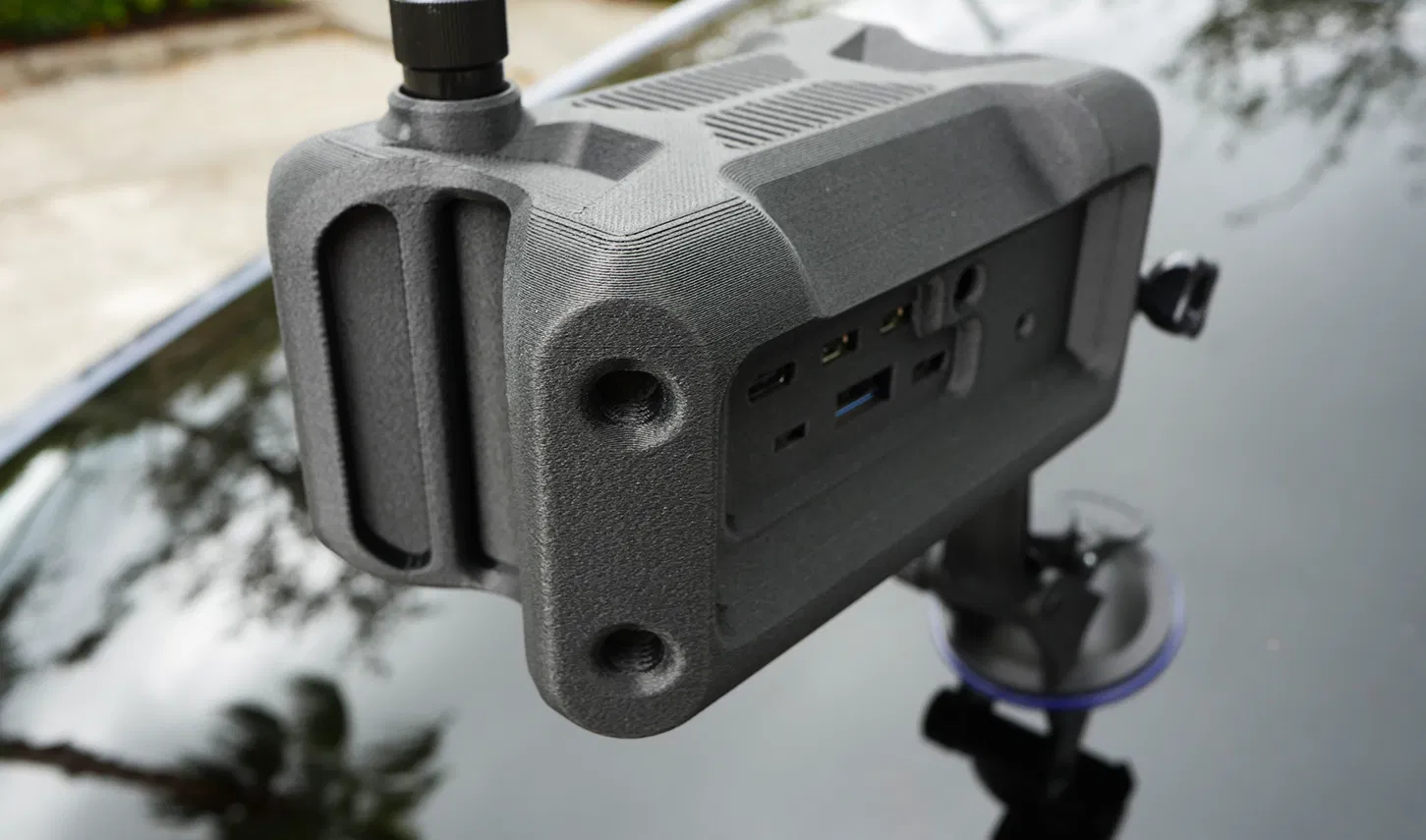

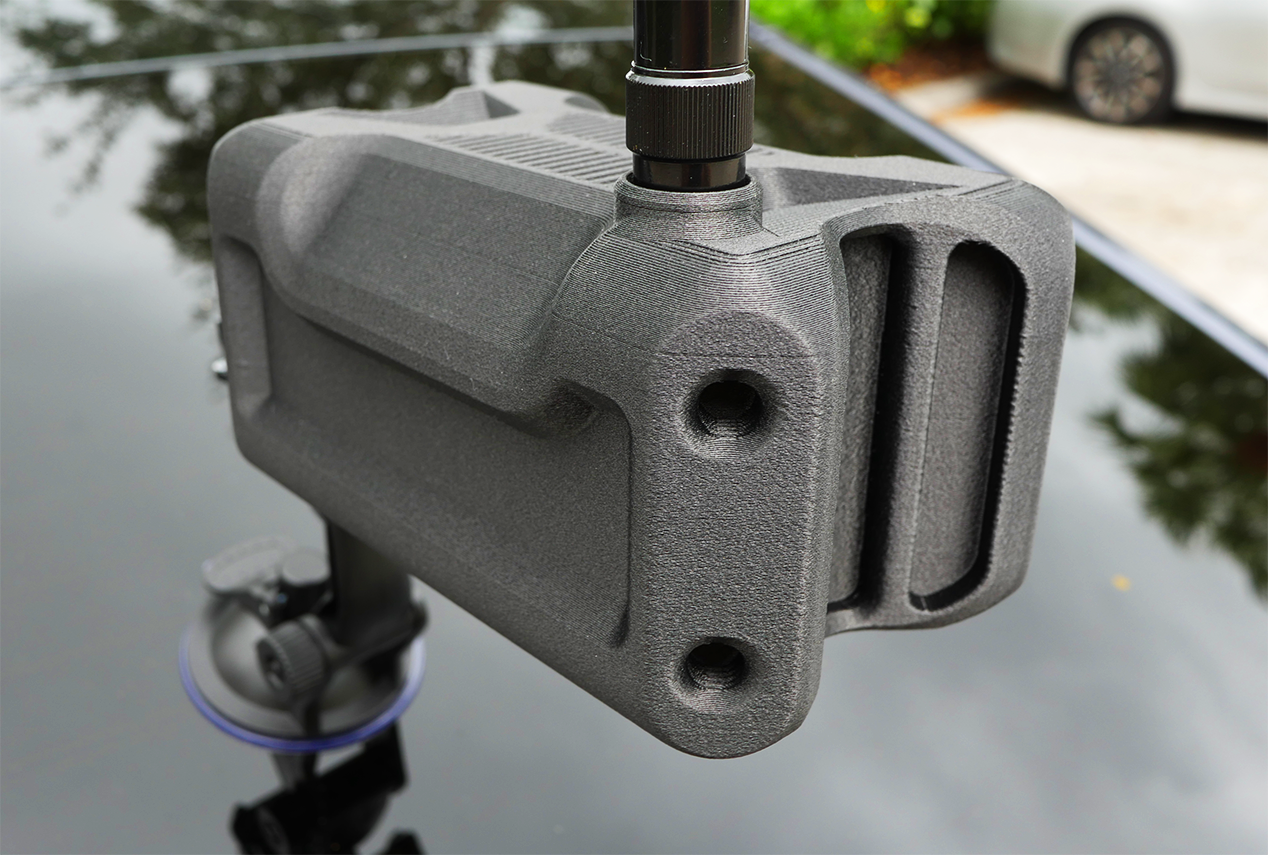

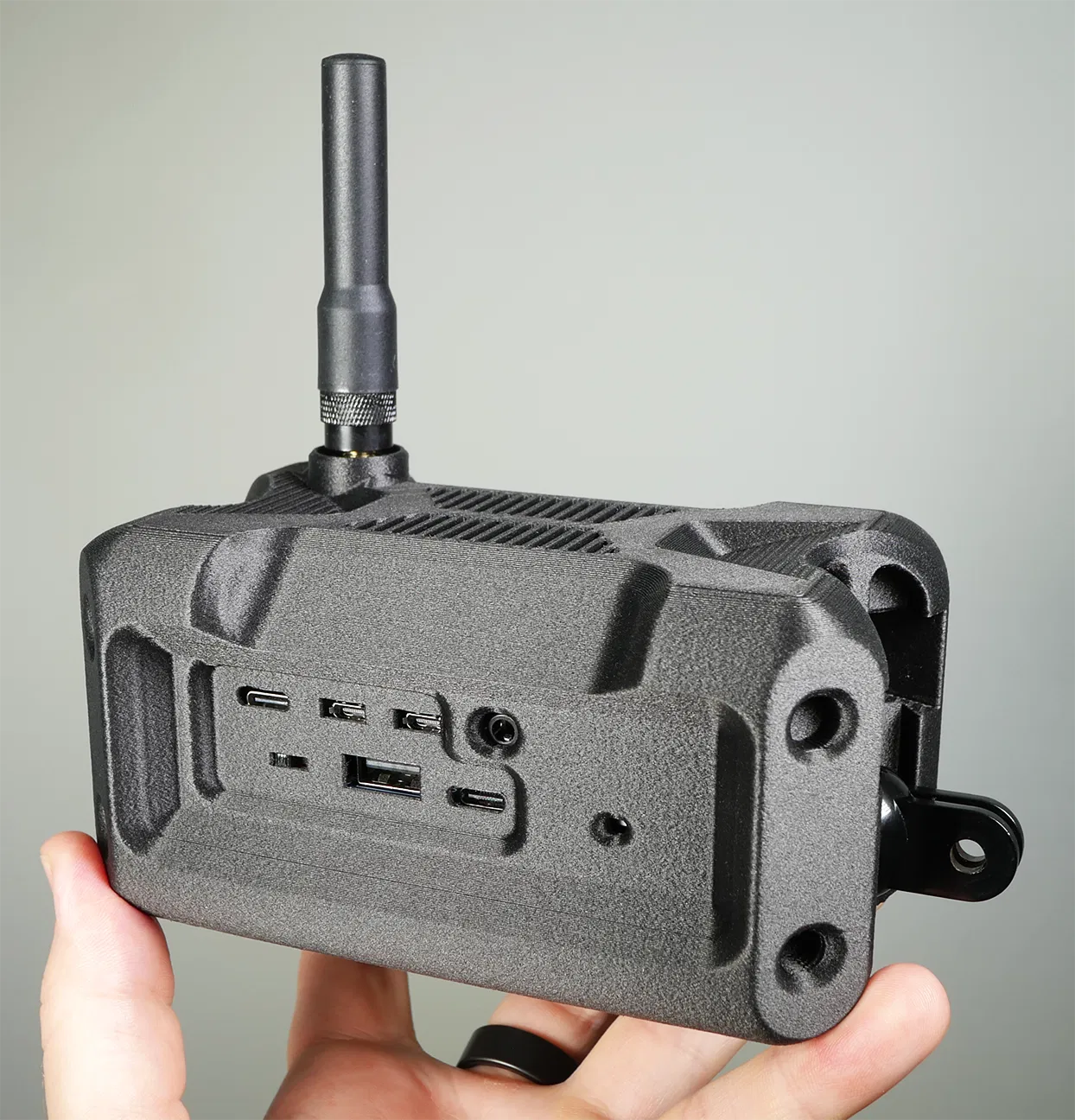

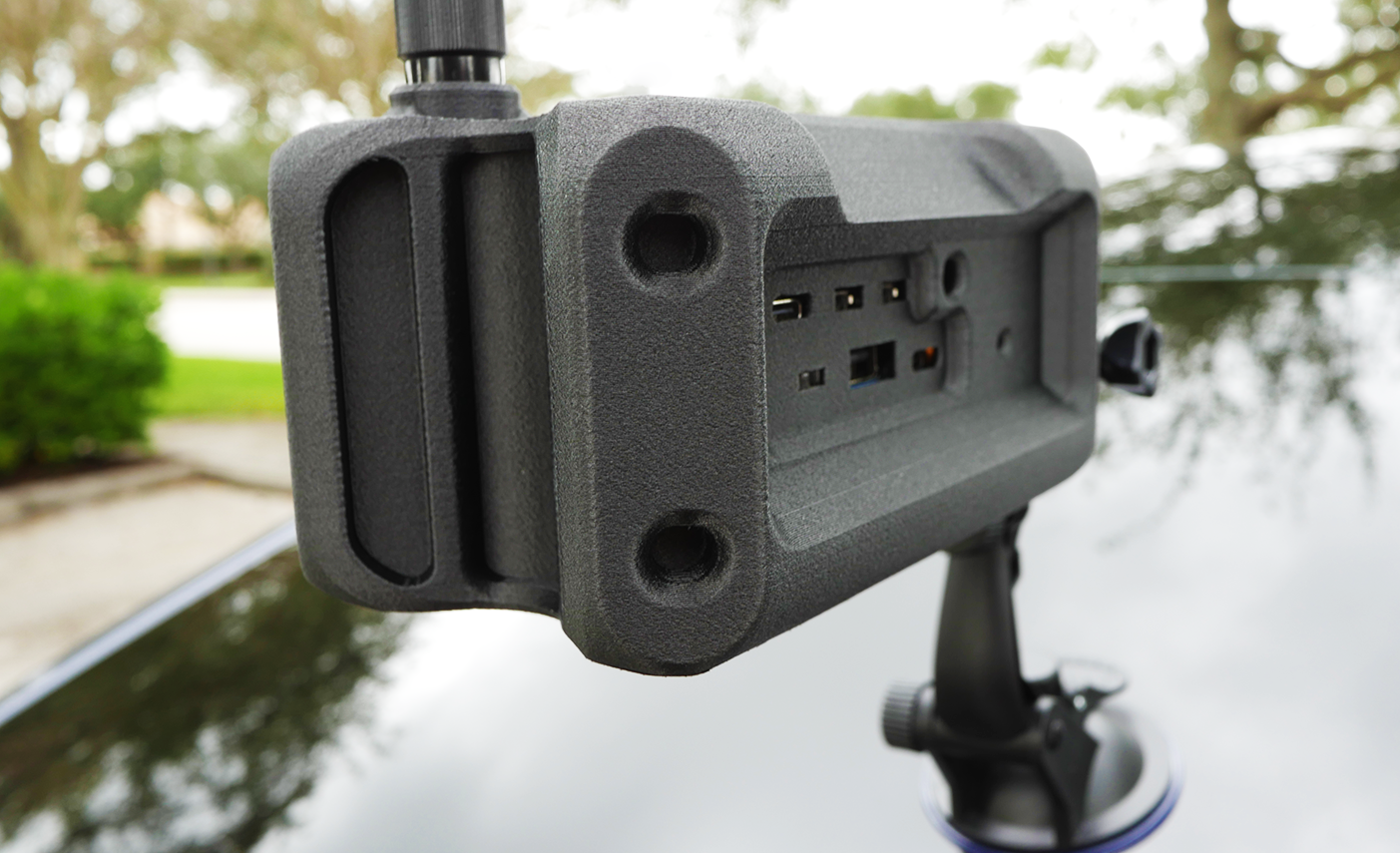

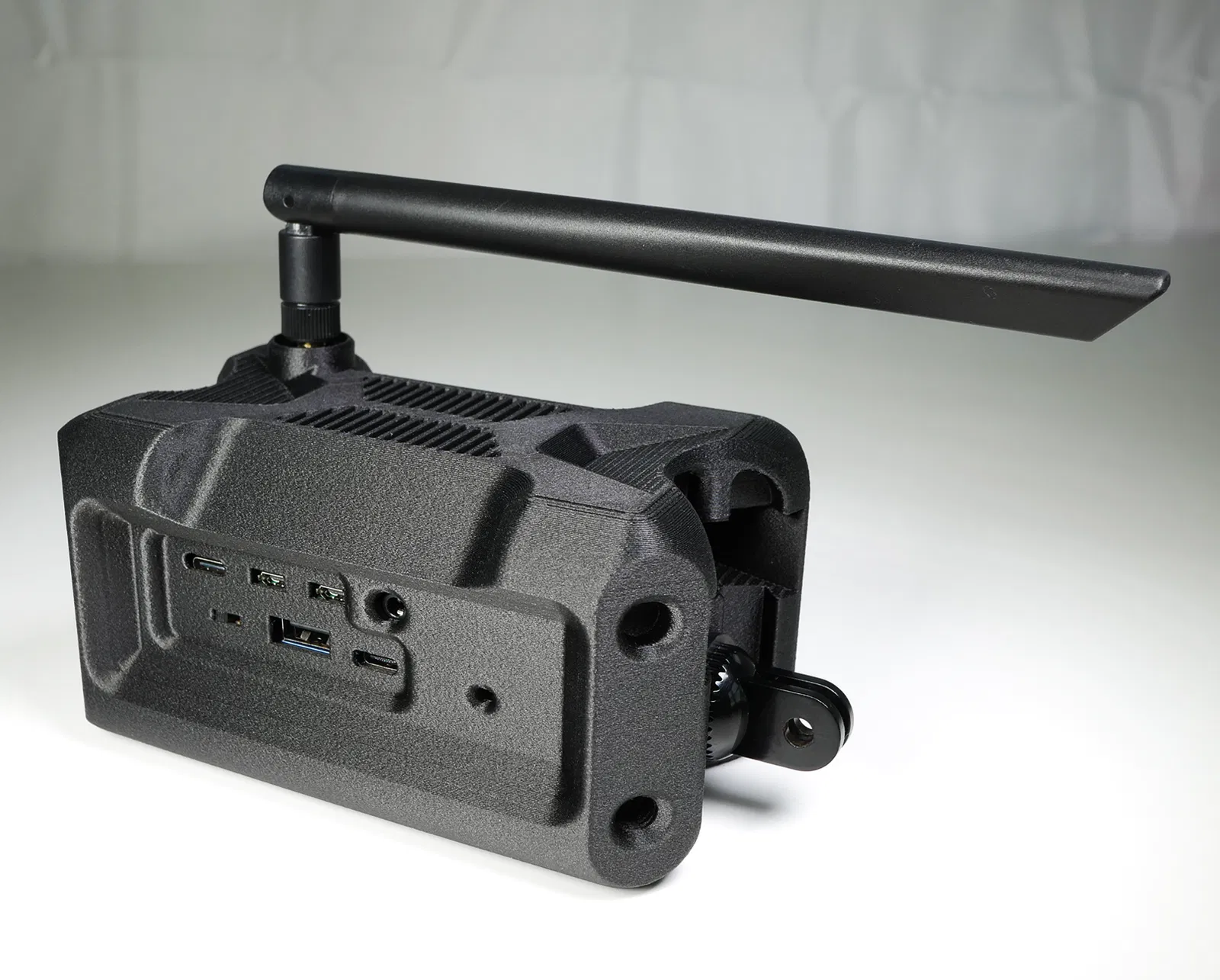

Vỏ Haven là một vỏ bọc cực kỳ chắc chắn, mô-đun cho các radio MANET dựa trên Raspberry Pi, tận dụng dự án OpenMANET và Wi-Fi HaLow (915 MHz) sử dụng chipset Morse Micro.

Thiết kế vỏ bọc hoàn toàn trung lập và không thể truy nguyên.

Những vỏ này được in bằng Fiberon PA6-CF20, cùng loại sợi đã từng chịu được áp lực nửa tấn dưới xe của tôi mà không bị nứt hay biến dạng. Nói vậy là đủ.

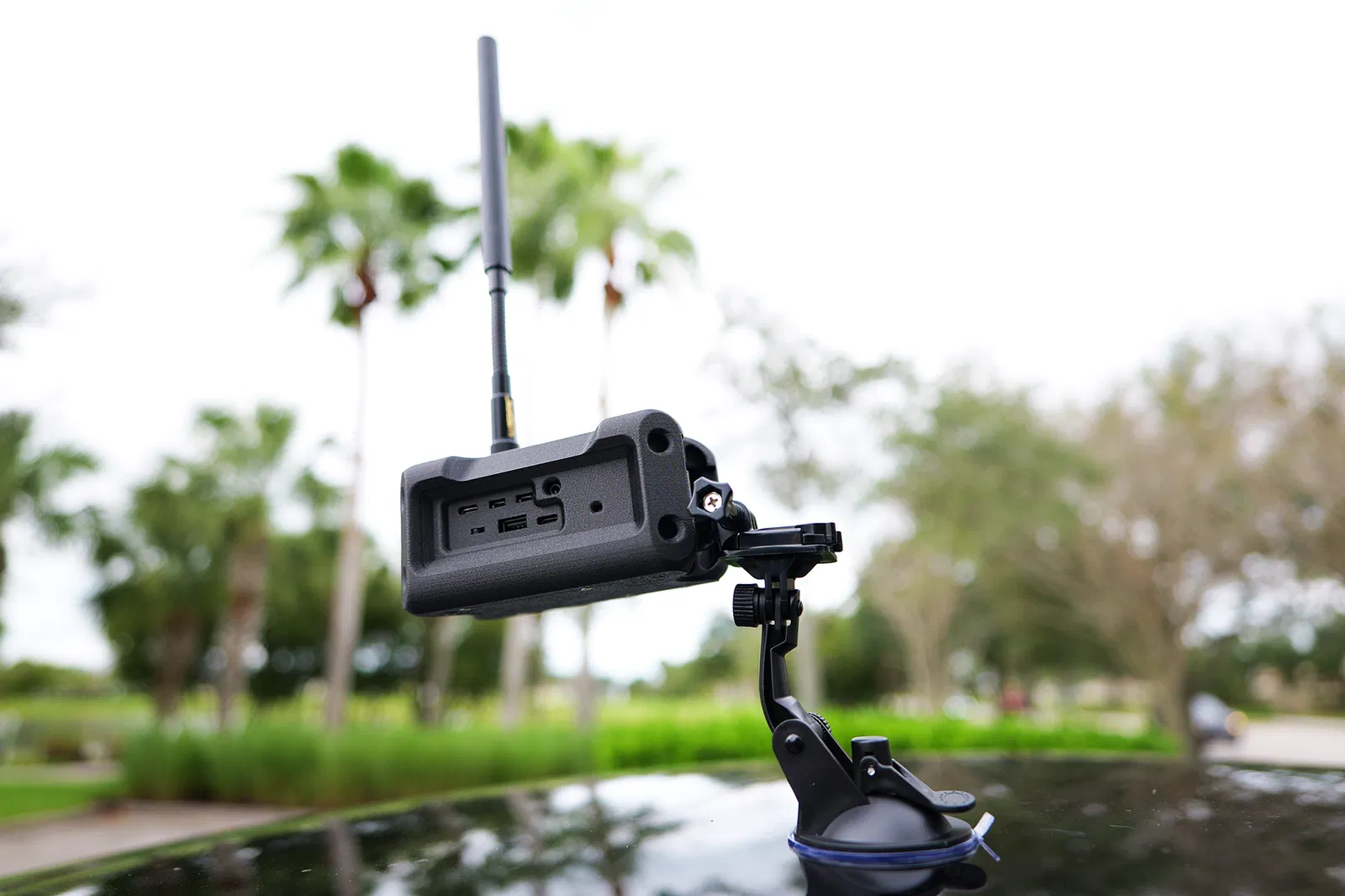

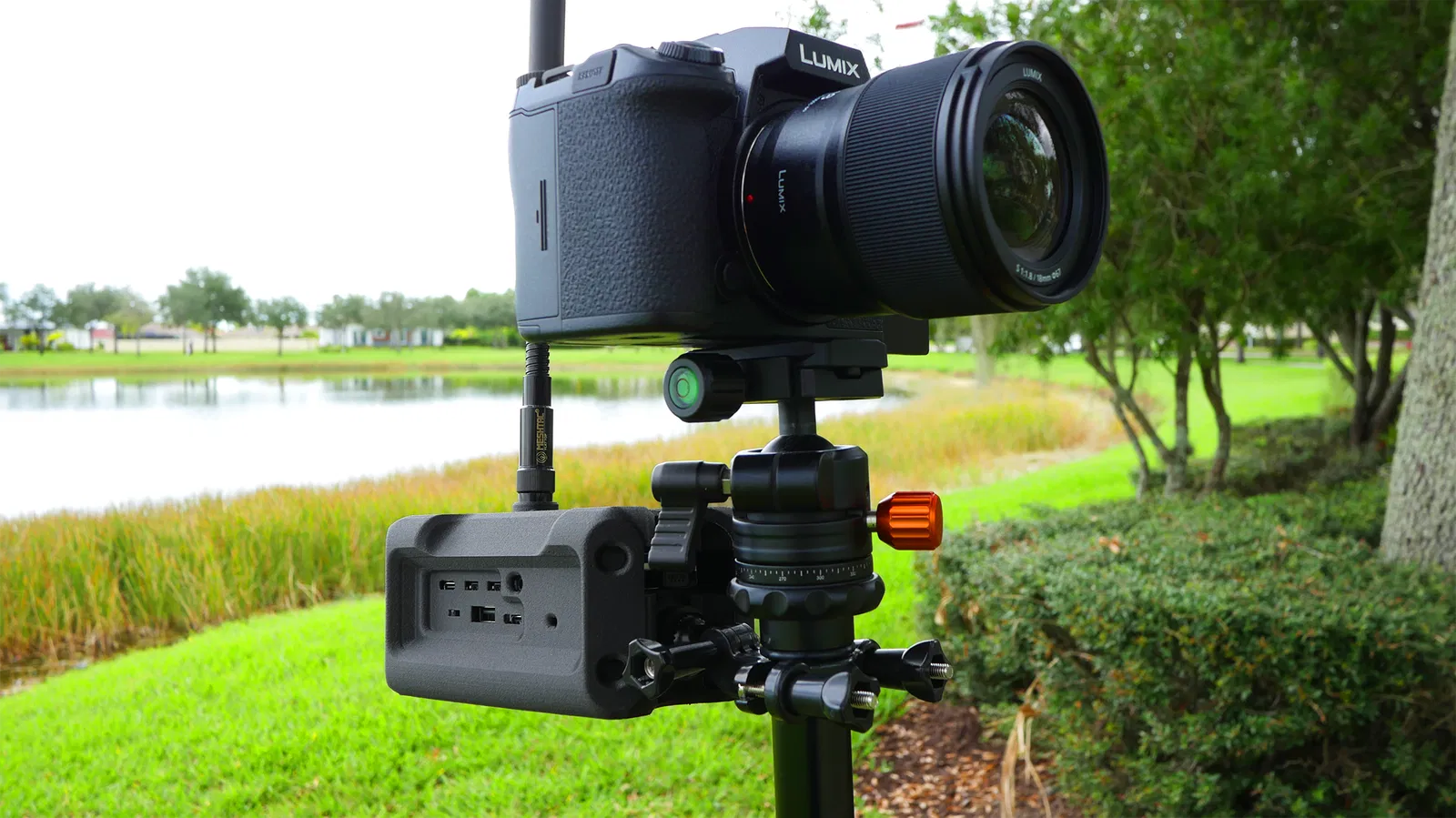

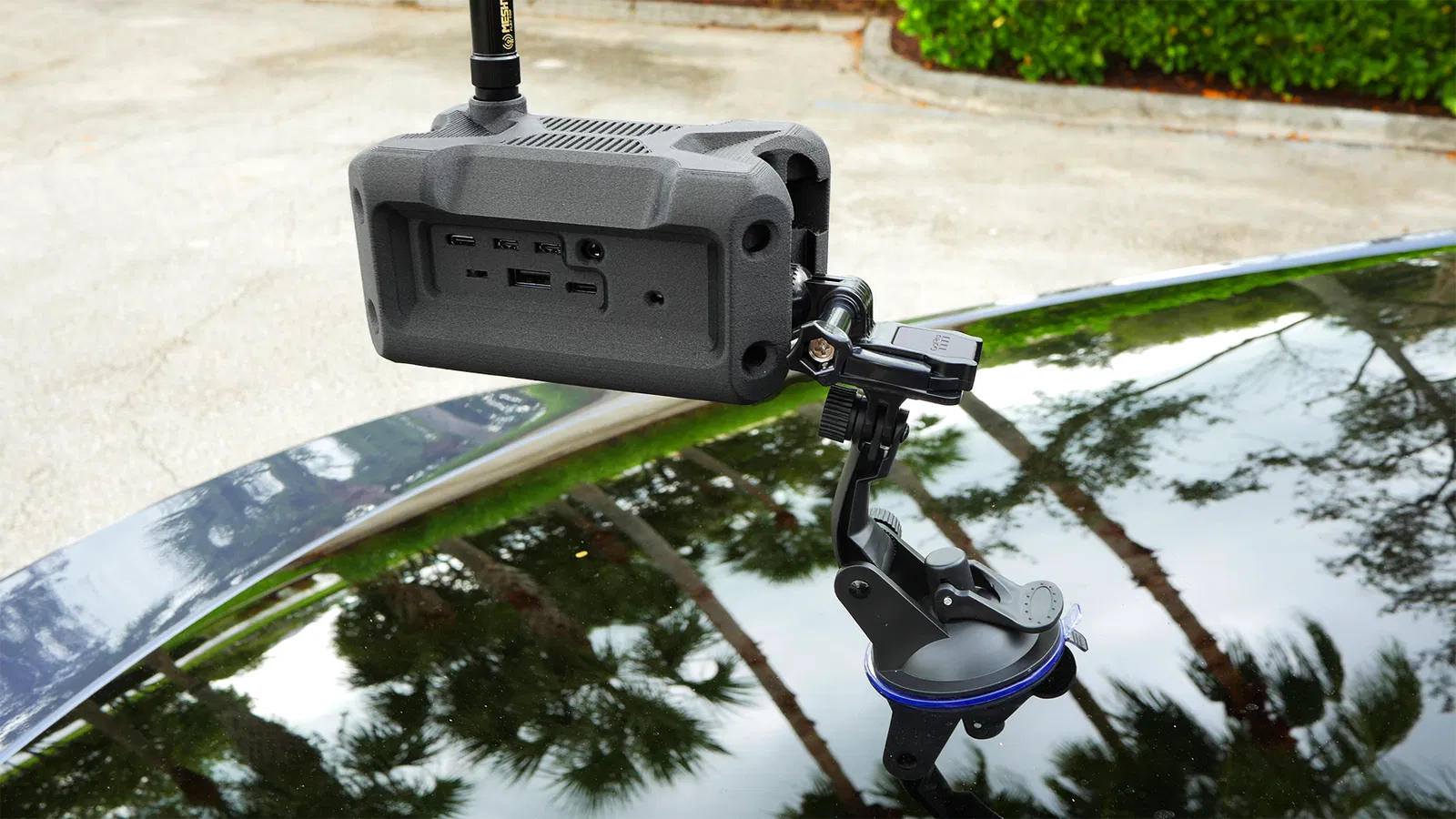

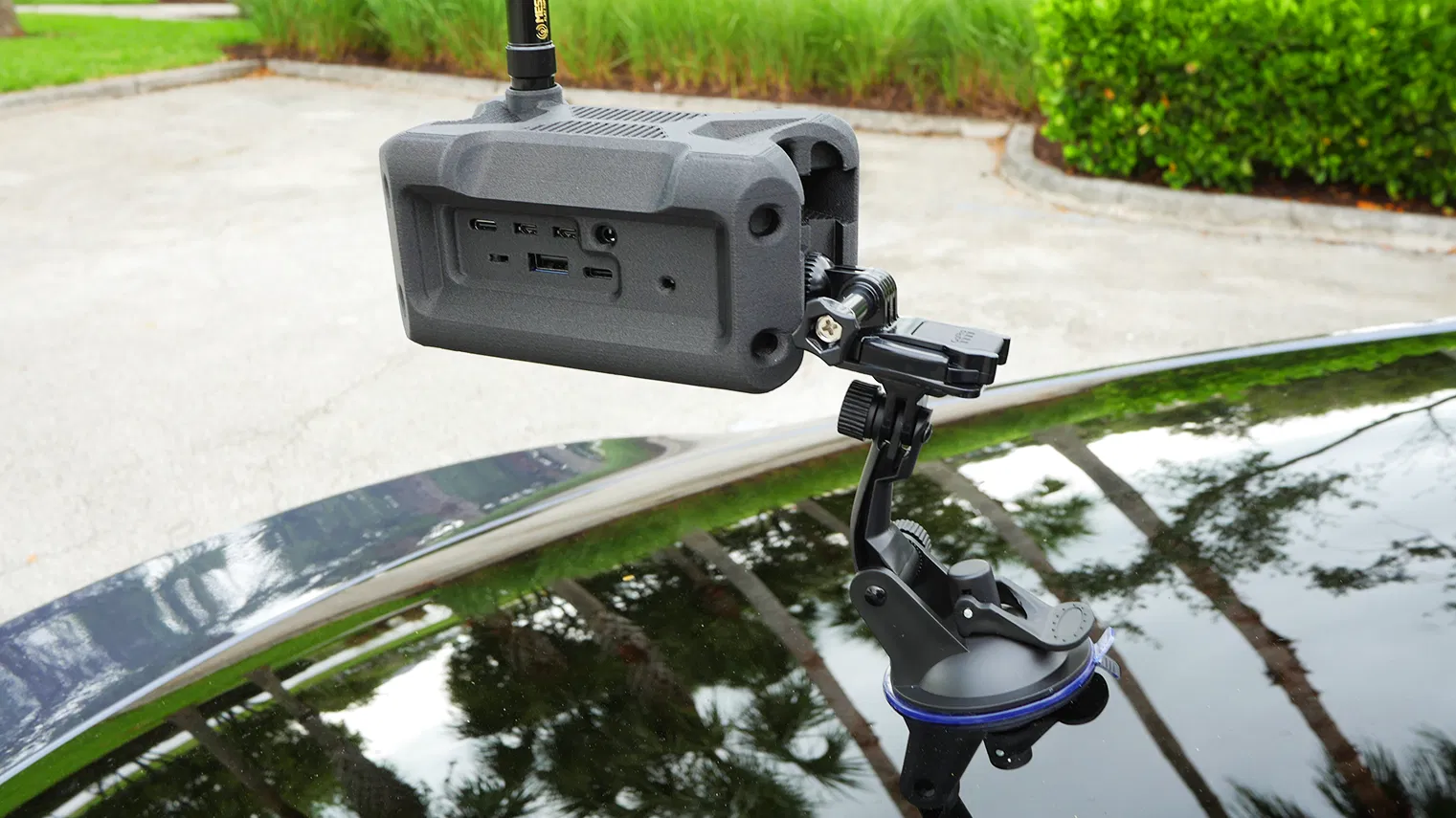

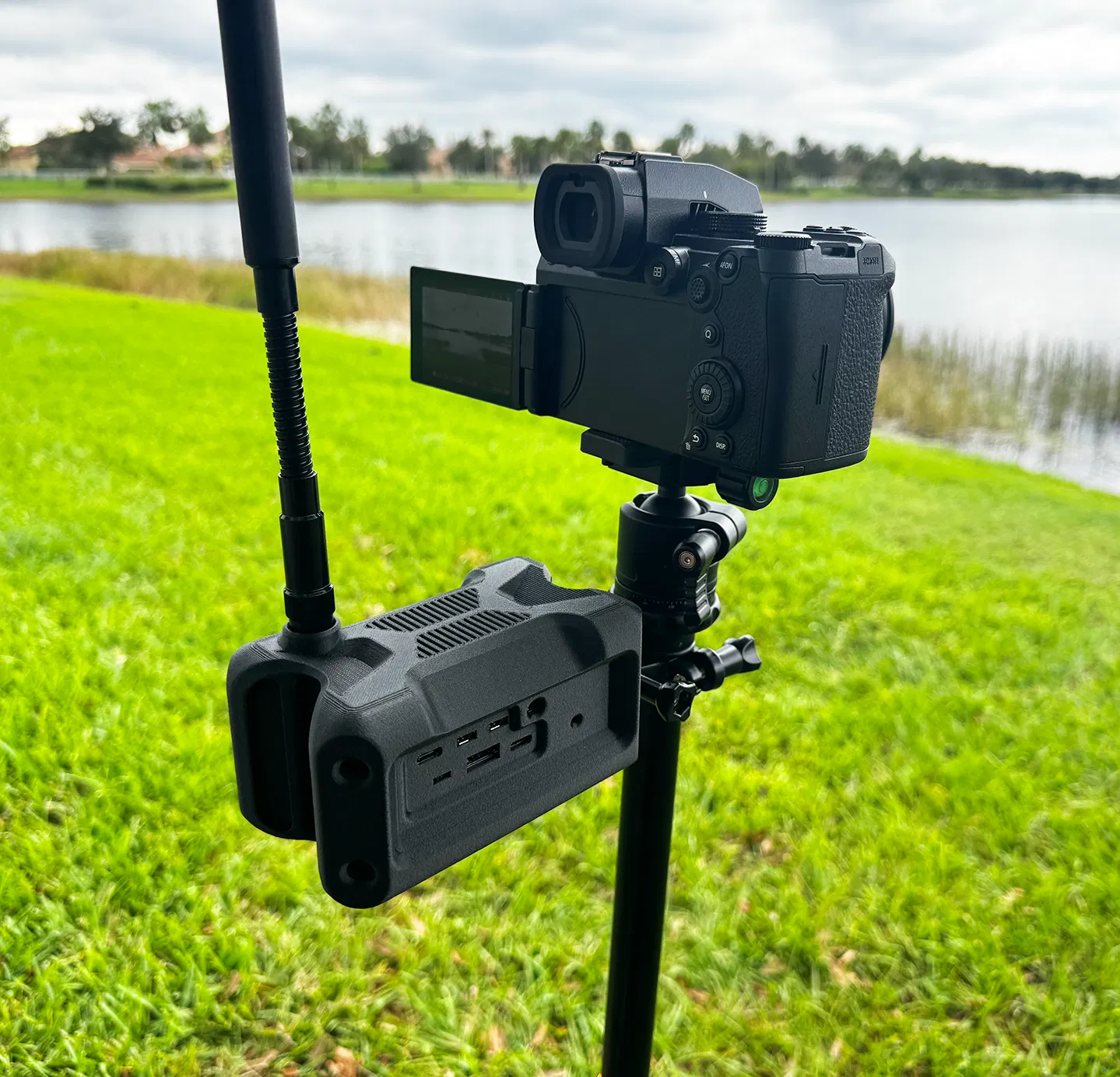

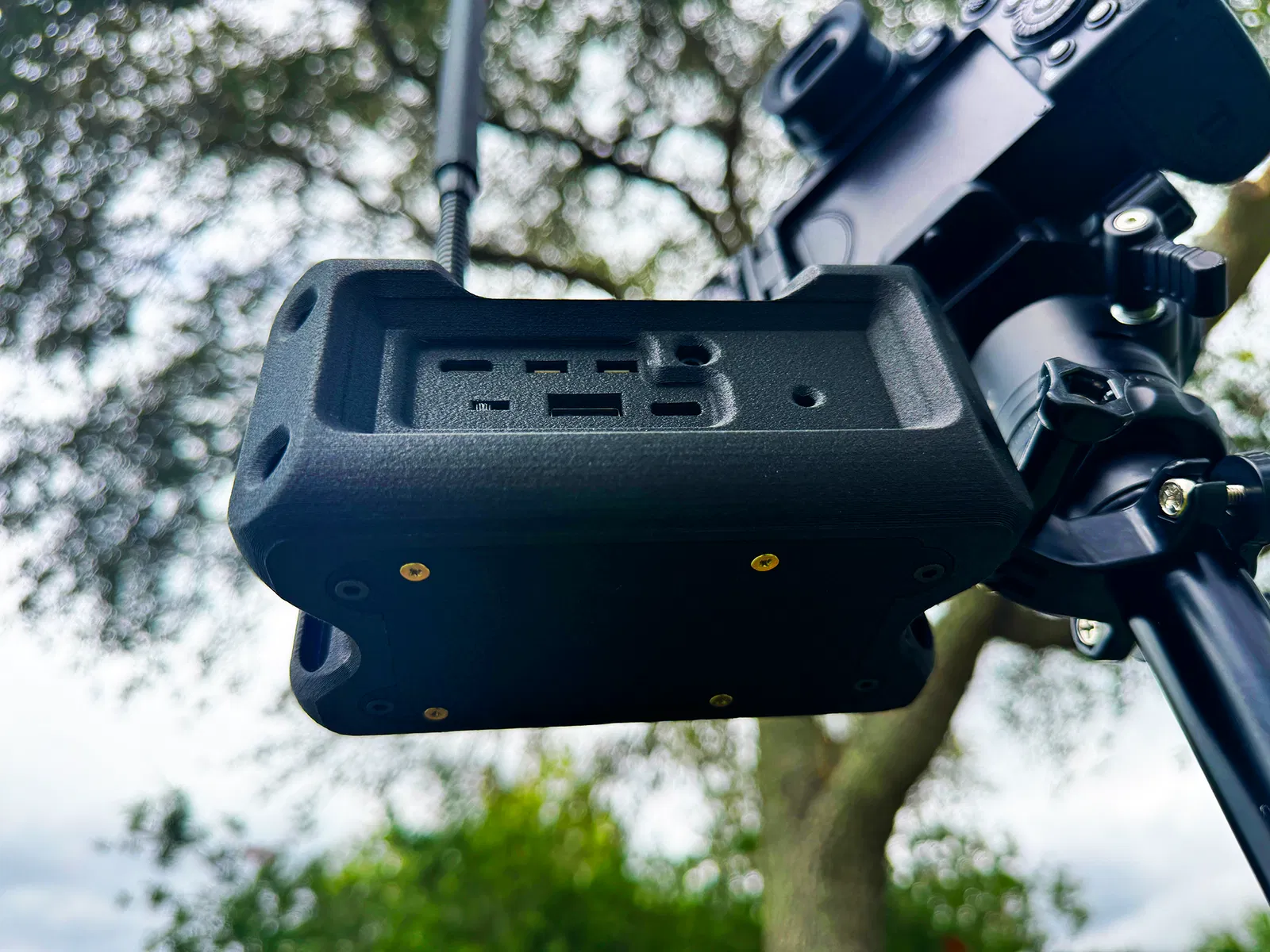

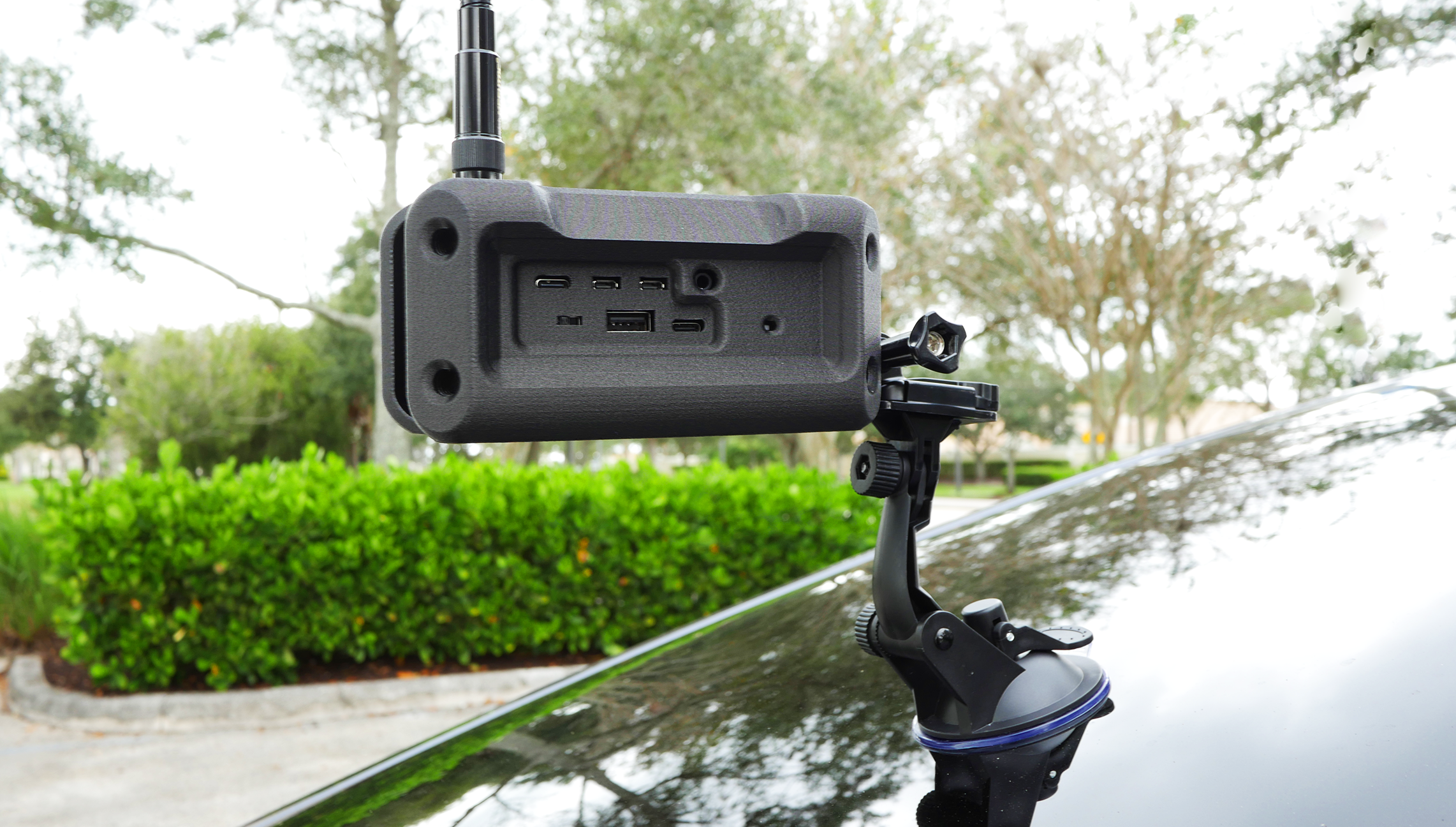

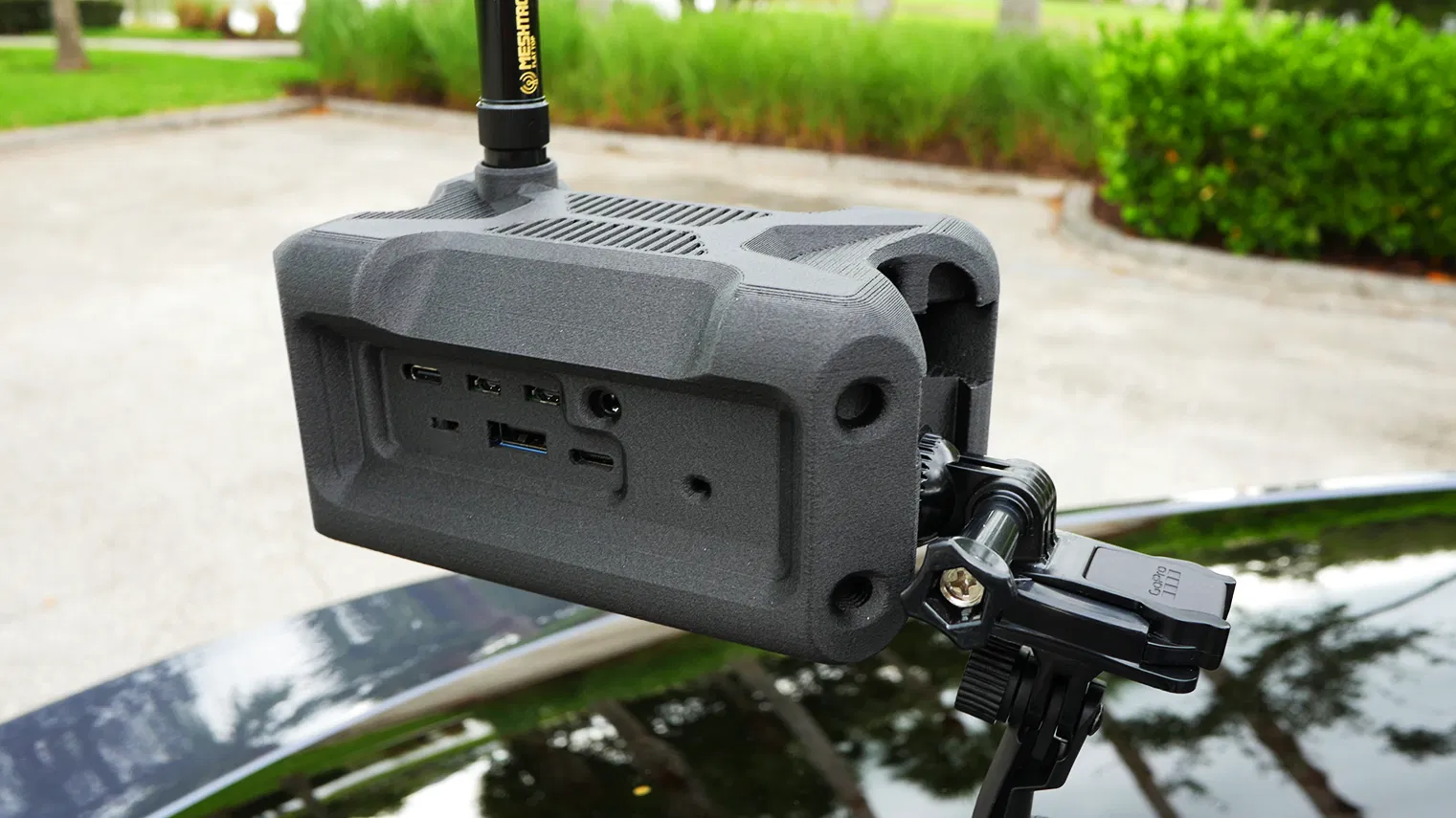

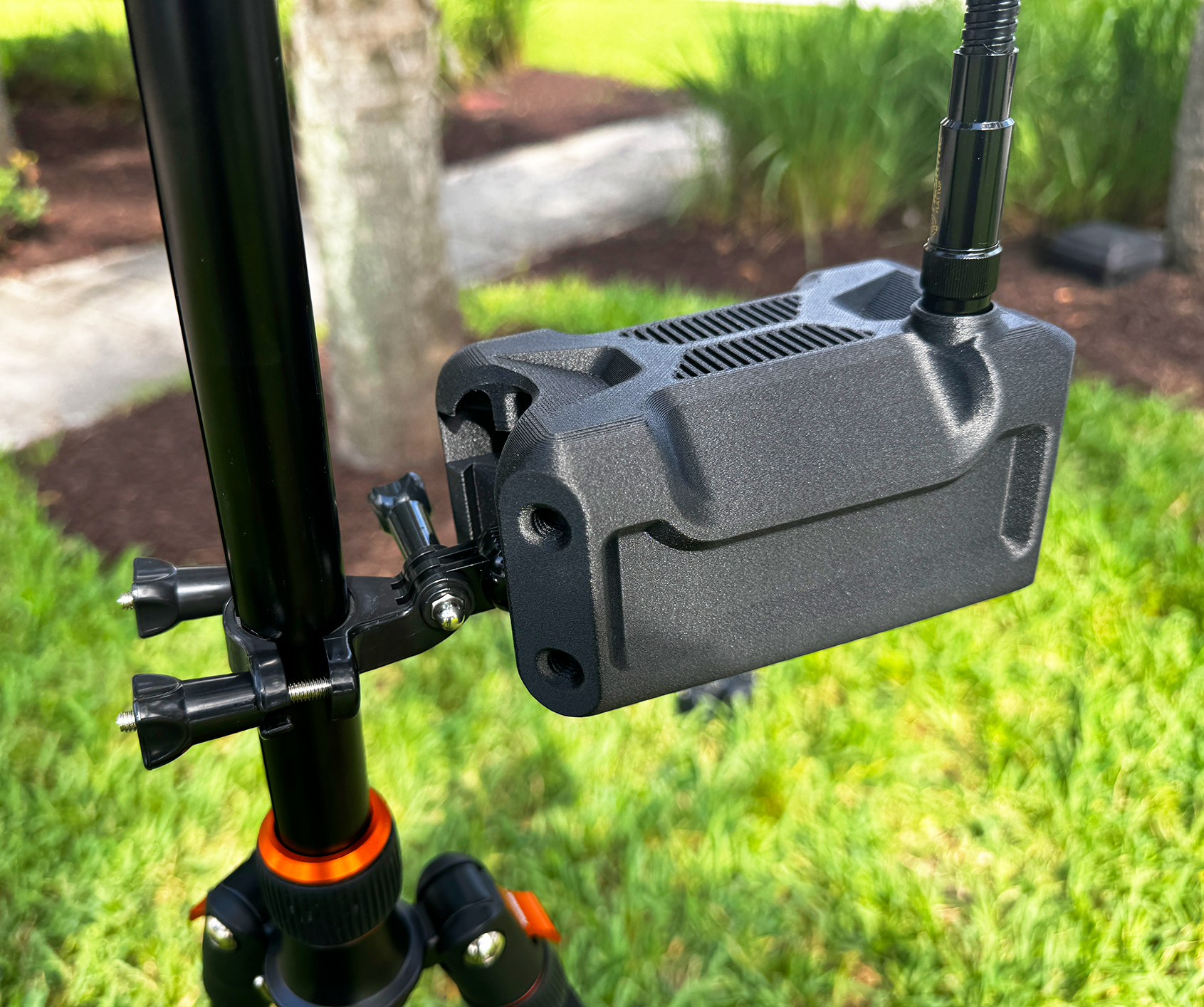

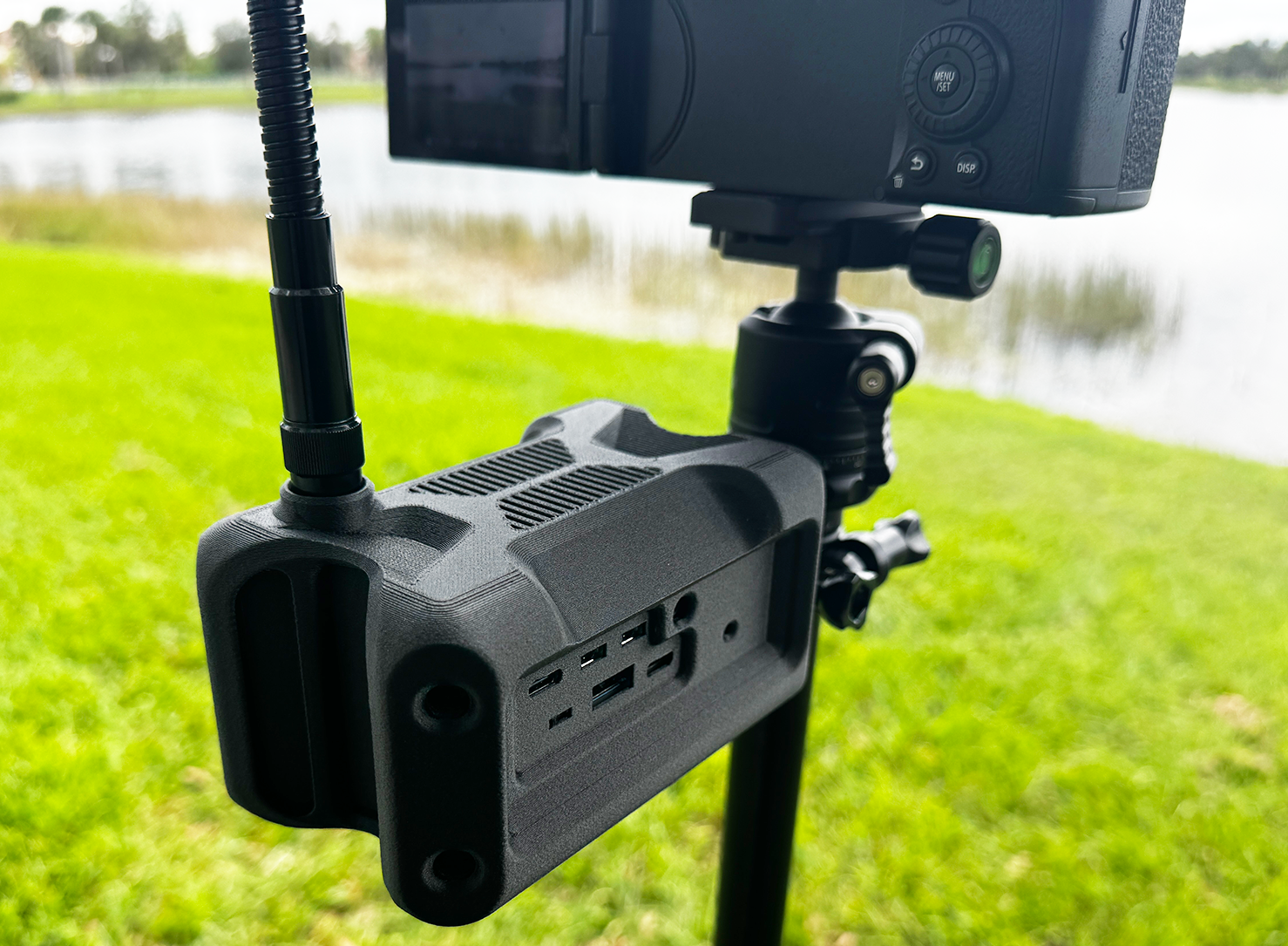

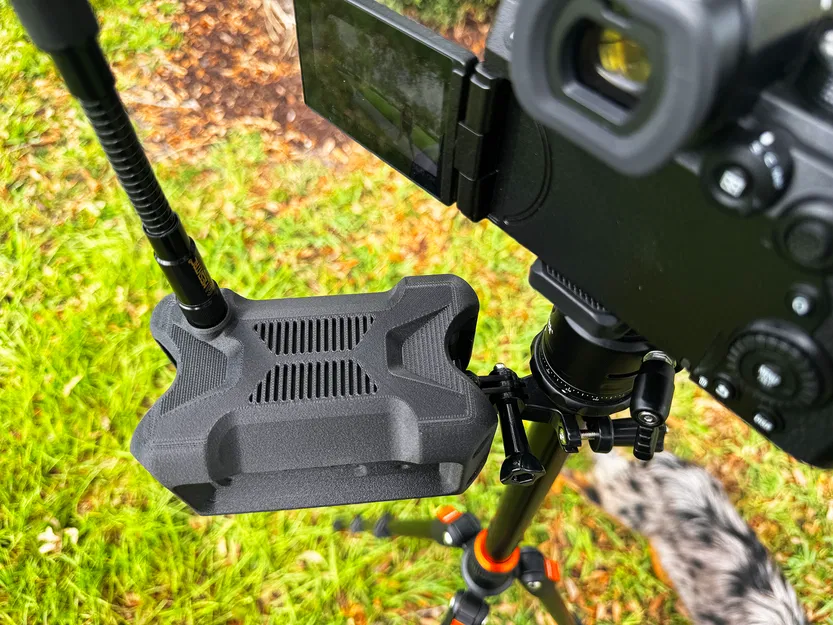

Tích hợp vào hệ sinh thái gắn GoPro đa năng, đã được kiểm nghiệm trong thực tế; bỏ qua các hệ thống dây đeo molle đắt tiền trong khi vẫn duy trì tính hữu dụng.

Hệ thống bao gồm hai mảnh; một vỏ chính và phần lắp, được thiết kế cho độ bền, luồng khí và khả năng thay đổi linh kiện dễ dàng.

Nó được thiết kế cho các bản dựng radio mã nguồn mở cần cả độ bền và tính linh hoạt — cho dù bạn đang tạo mẫu một node sẵn sàng triển khai, triển khai kết nối ngoại lưới, hay thử nghiệm các mạng phi tập trung.

Được chế tạo để giữ công nghệ mạnh mẽ với chi phí thấp, mở và hoàn toàn nằm trong tay bạn — nơi nó thuộc về.

🛠 Vật liệu khuyên dùng

🖨 Sợi in 3D

• Fiberon PA6-CF20 hoặc Sợi Carbon Fiber NylonX

Để có kết quả tốt nhất, hãy in bằng nylon gia cố sợi carbon (PA6-CF20) để có độ cứng và chịu nhiệt dày đặc, mờ ảo, giống như tiêu chuẩn quân đội.

Ăng-ten

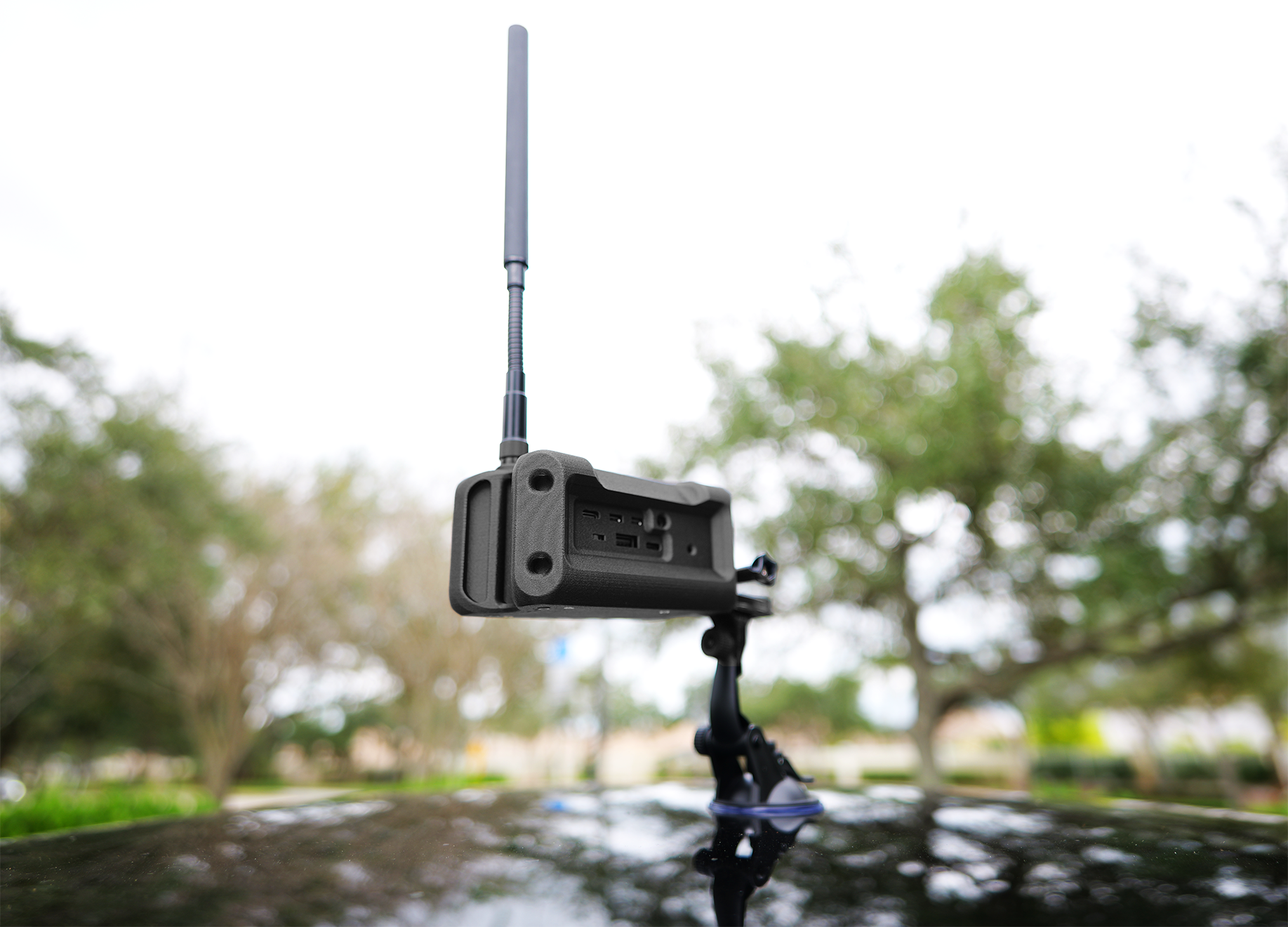

• Ăng-ten cổ ngỗng đầu phẳng Meshtac băng tần trung tâm 915 mhz từ Rokland
• Vỏ sẽ phù hợp với hầu hết các loại ăng-ten dưới gigahertz trên thị trường có đường kính đế từ 14mm trở xuống.

Đế gắn GoPro đực với ren 1/4 inch

Vòng đệm cao su ren 1/4 inch

4 x ốc vít M2.5 6mm

4 x Ốc bu lông lục giác đầu trụ M3 x 16mm

1 x Cáp SMA Female sang U.FL IPX dài 4 inch

4 x Ê-cu nhiệt M3

📐 Kích thước

Chiều cao: 69,5 mm

Chiều rộng: 80,5 mm

Chiều dài: 140 mm

Muốn trợ giúp xây dựng node hoàn chỉnh? Nhận Cẩm nang Thực địa Haven — một hướng dẫn từng bước hoàn chỉnh bao gồm cài đặt, hướng dẫn video lắp ráp đầy đủ, cài đặt và cấu hình firmware, và triển khai. Mọi thứ chúng tôi đã học được về những bộ máy này đều được ghi lại ở đó. 👉 https://buildwithparallel.com/products/haven

📌 Các dự án được đề xuất

Bản dựng Haven của Parallel – https://buildwithparallel.com/products/haven

Radio Mesh IP MorosX – https://morosx.com

OpenMANET – https://openmanet.net/

Lý do Haven ra đời

⚠ Giấy phép:

CC0 1.0 Phổ quát (Cấp phạm vi công cộng) Mô hình này được phát hành miễn phí cho bất kỳ ai in, phối lại hoặc xây dựng dựa trên đó — không yêu cầu ghi nhận công lao.
