Haven Node Raspberry Pi 5, double Antenna

Mình cũng đã đẩy các chỉnh sửa để OPENWRT chạy trên Raspberry Pi 5 lên GitHub.

Báo nhanh là lúc bắt đầu mình không có file STEP, nên mình dùng STL với Render để làm mấy thay đổi này. Tới quá trễ mới nhận ra lẽ ra dùng STEP được luôn. lol. Mà thôi, ít ra qua project này mình học được cách xài Render!

Dựa trên toàn bộ góp ý trong phần bình luận, mình đã sửa những điểm sau:

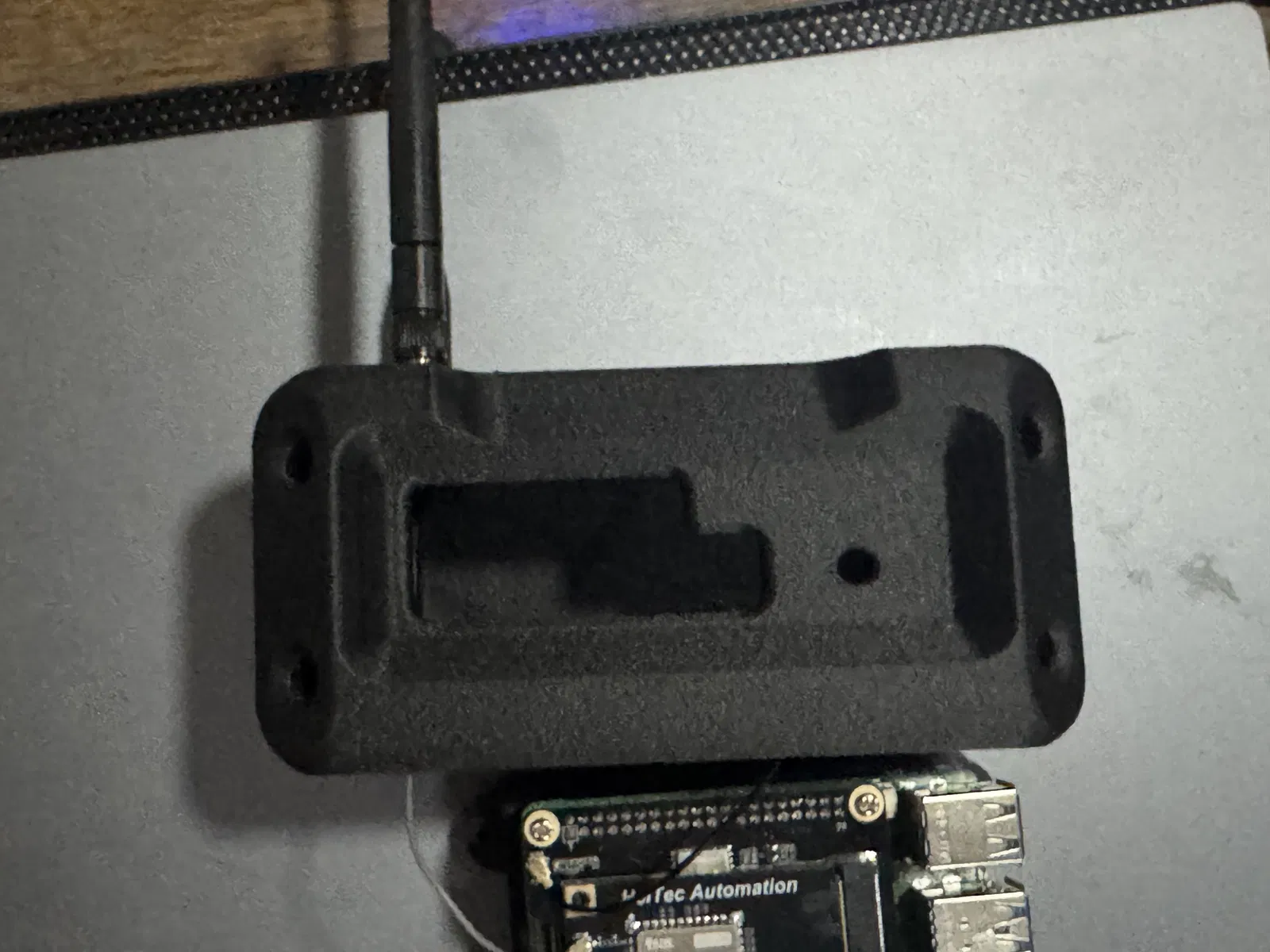

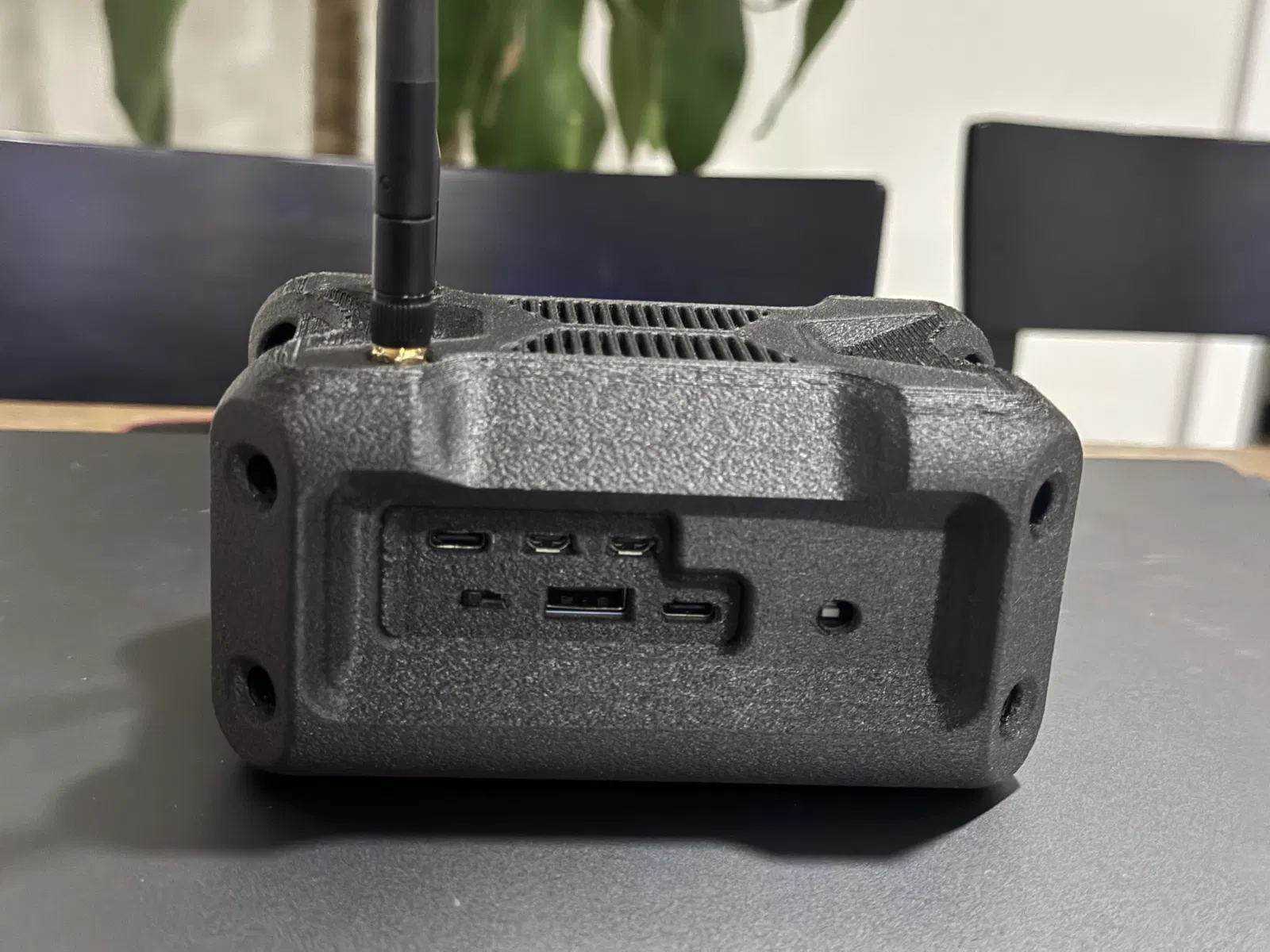

Lỗi nút nguồn UPS Hat - ĐÃ FIX! Mình bỏ các đường viền khoét âm (recessed outlines) cho cổng USB và các đầu connector khỏi phần case chính, rồi chuyển qua phần insert của case. Việc này giải quyết tình trạng mọi người gặp là làm gãy công tắc trên UPS hat. Insert giờ cũng trượt vào mượt hơn nhiều.

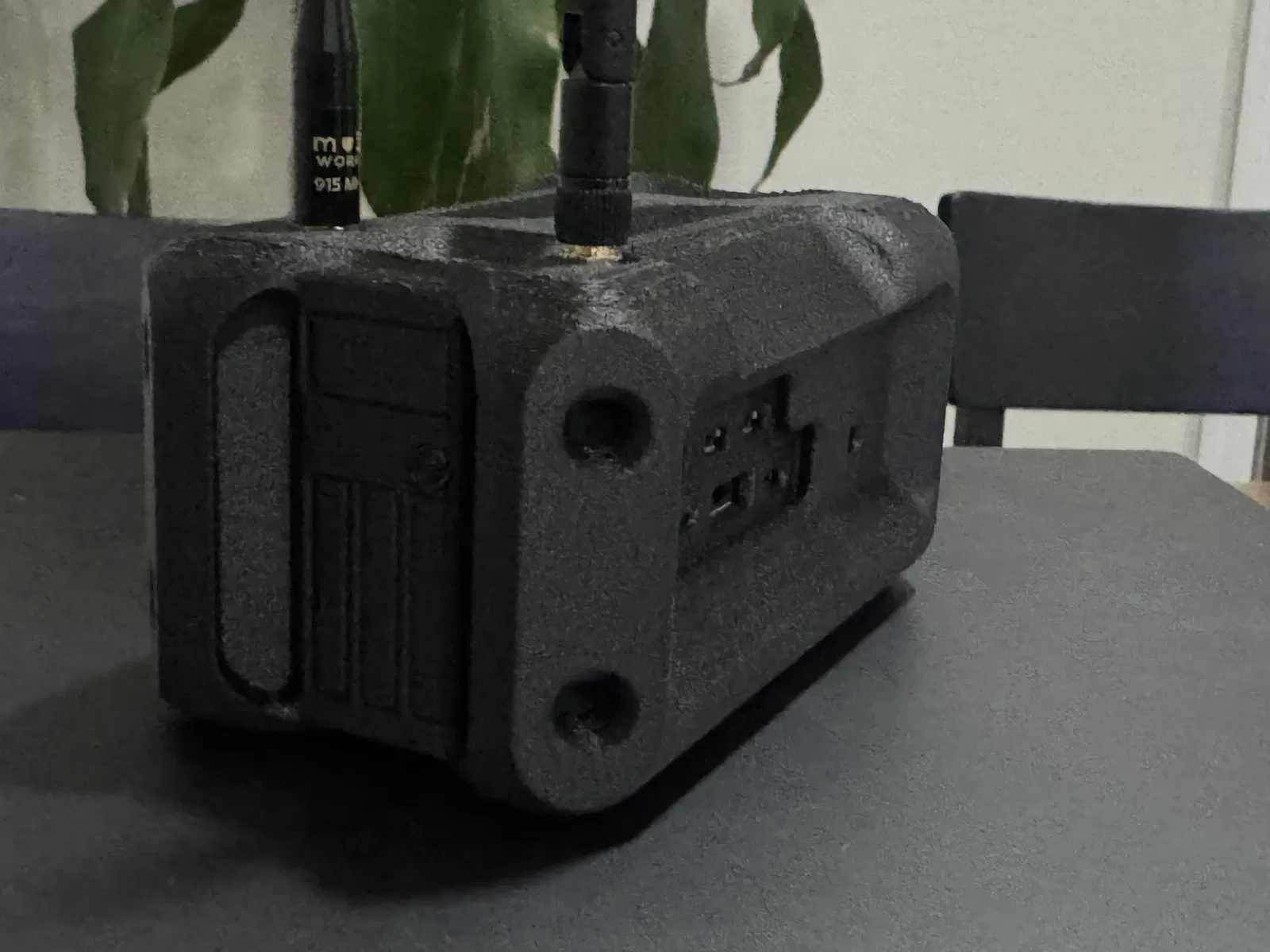

Thêm nút bấm vật lý: Mình thiết kế 2 nút bấm thật để bạn in được (không chỉ là khoét lỗ):

• Một nút cho nút nguồn của Raspberry Pi 5

• Một nút cho nút nguồn của UPS hat.

Mình in bằng filament TPU. Bạn có thể in 2 cái nút giống nhau rồi cắt bớt 1 cái để vừa với nút nguồn của UPS hat. Nút nguồn Pi thì dùng nguyên bản là vừa khít, không cần cắt.

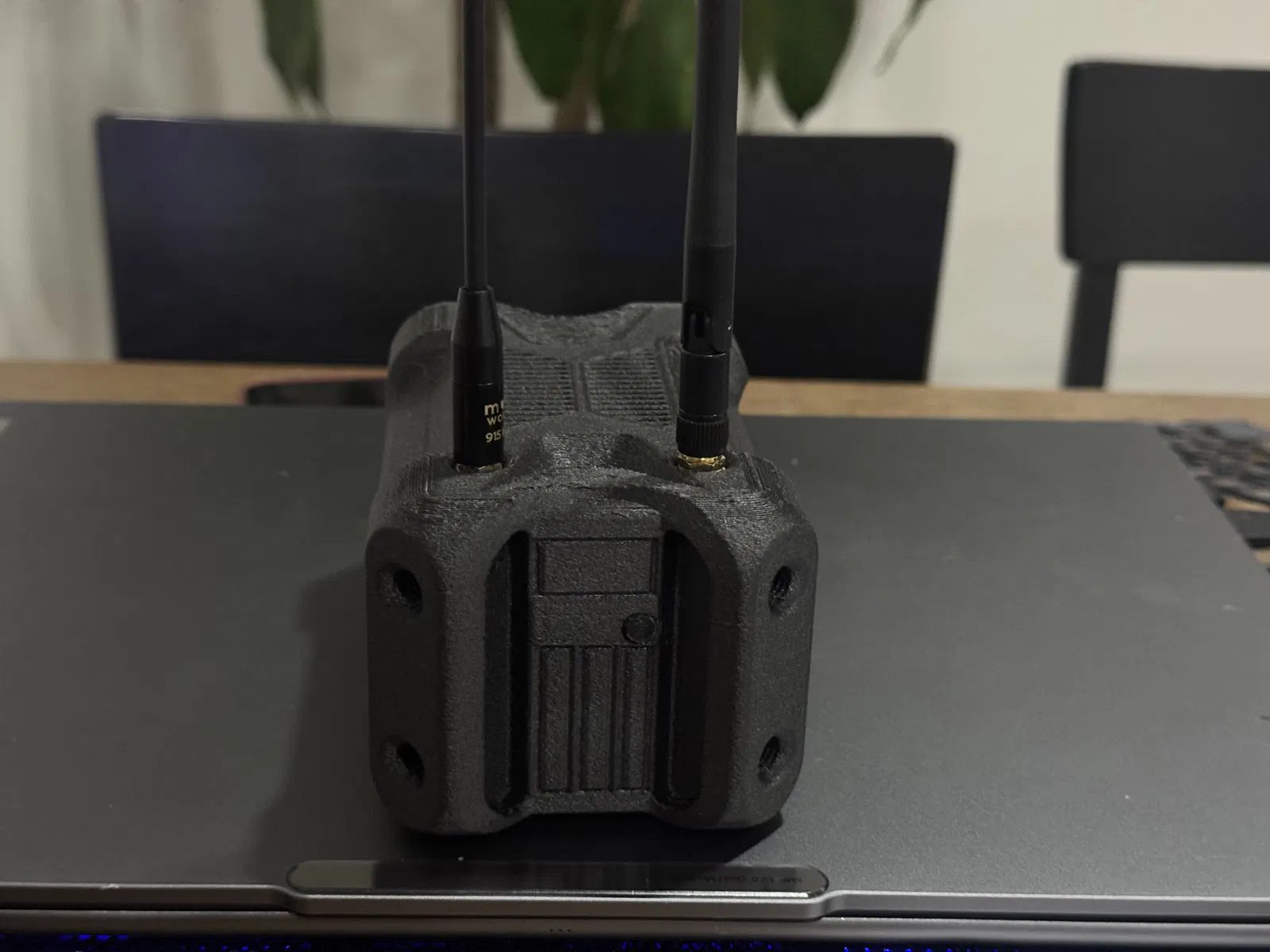

Cải thiện anten: Thêm 1 socket anten nữa và làm lõm (recessed) các socket. Mình vẫn đang thử nghiệm thêm các biến thể khác nhau. Cách này cũng cho phép bạn in nằm phẳng theo phía anten, tiết kiệm rất nhiều thời gian và vật liệu — chứ không thì phải dùng lượng supports “khủng”.

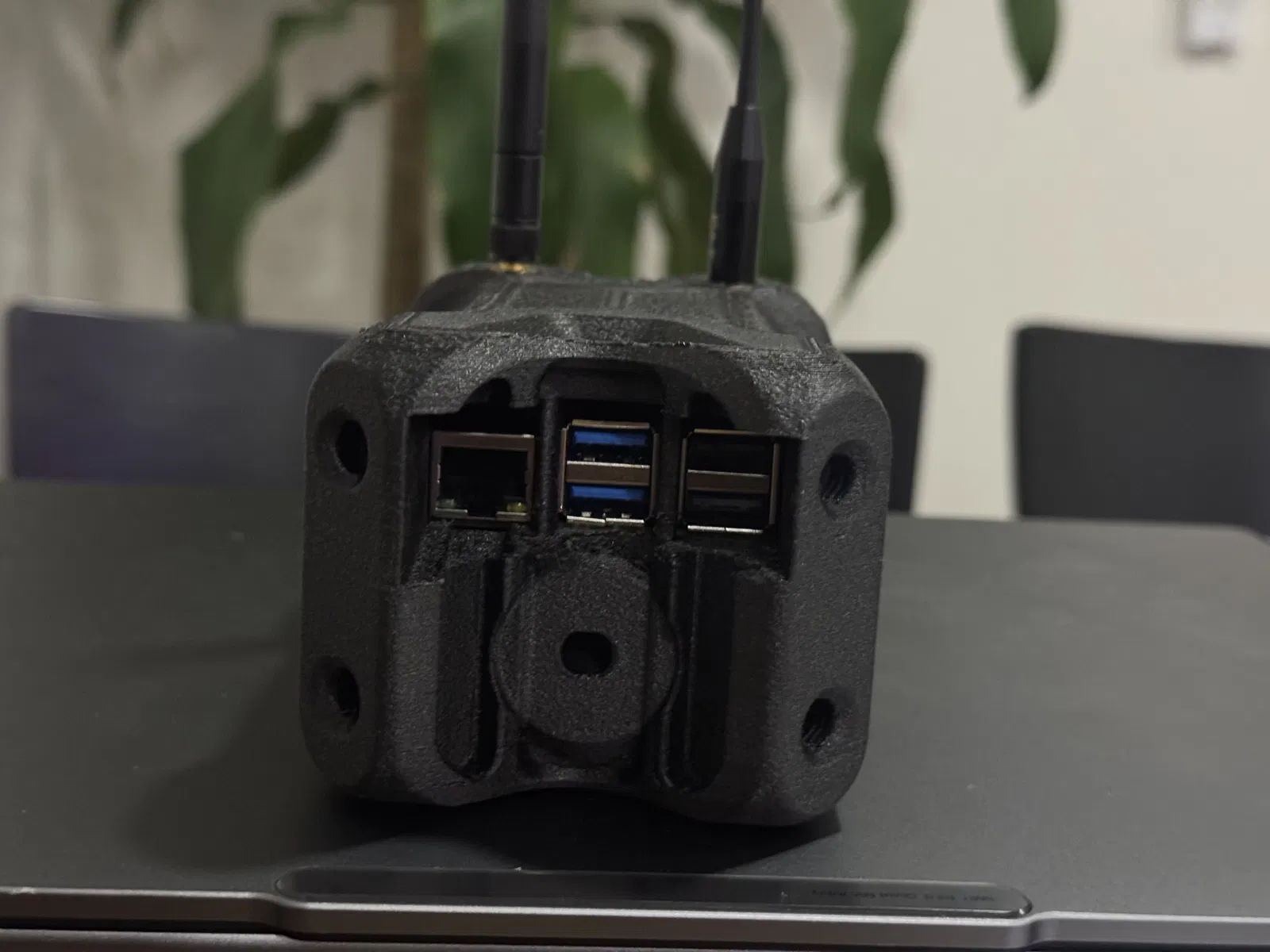

Dễ thao tác cổng hơn: Mình làm phần mở cho các cổng USB phía sau, ethernet, v.v. cao hơn và rộng hơn. Nhờ vậy dùng được cho cả Pi 5 và Pi 4 vì vị trí board của hai mẫu này bị đảo ngược. Phần cao thêm cũng giúp bạn có nhiều khoảng trống hơn để cắm dây/cổng mà không phải “vật lộn” với cái case.

Phần mình chưa đụng tới: Mình chưa chỉnh phần ren ốc (screw threads) cho ngàm gắn bên hông vì hiện tại mình chưa có nhu cầu dùng side mounts.

Nếu bạn cần tinh chỉnh gì cụ thể hoặc có yêu cầu thêm thì cứ nói mình nha!

P.S. - Mình đã bỏ luôn lỗ audio jack vì Pi 5 vốn cũng không có cổng đó.
