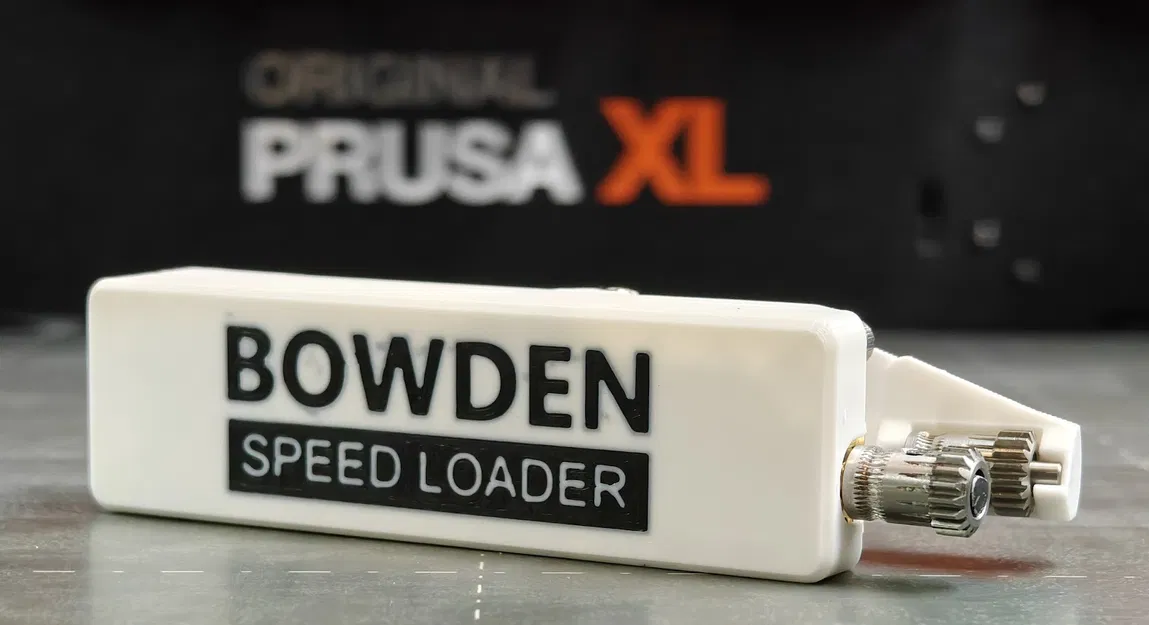

Máy nạp dây tốc độ Bowden cho Prusa XL, CORE One và tương tự

(Nhớ xem mấy bản remix để có mấy bộ phận tùy chọn hay ho nha!)

Giới thiệu

Cái ý tưởng này tôi ấp ủ lâu rồi, mà giờ mới làm xong cho nó thành hiện thực. Cái này xài bộ bánh răng kiểu Bondtech để đẩy dây tóc, giống như extruder của Prusa Mk2/Mk3 vậy. Thêm cục pin, công tắc từ (reed switch), với cái motor giảm tốc tốc độ tầm trung, nó có thể đẩy hoặc kéo dây tóc cứng qua ống bowden/PTFE một cách dễ dàng và nhanh chóng. Có người còn test thử với TPU thành công rồi đó nha!

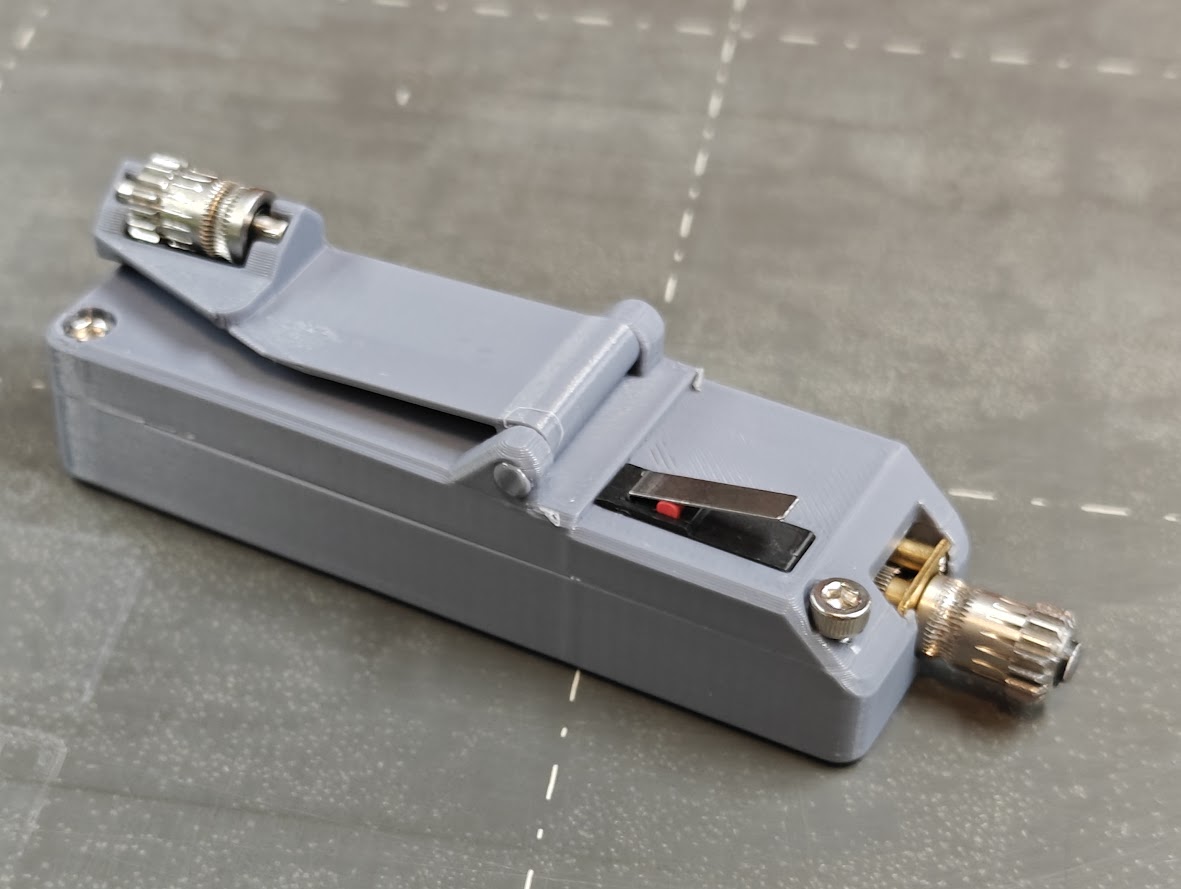

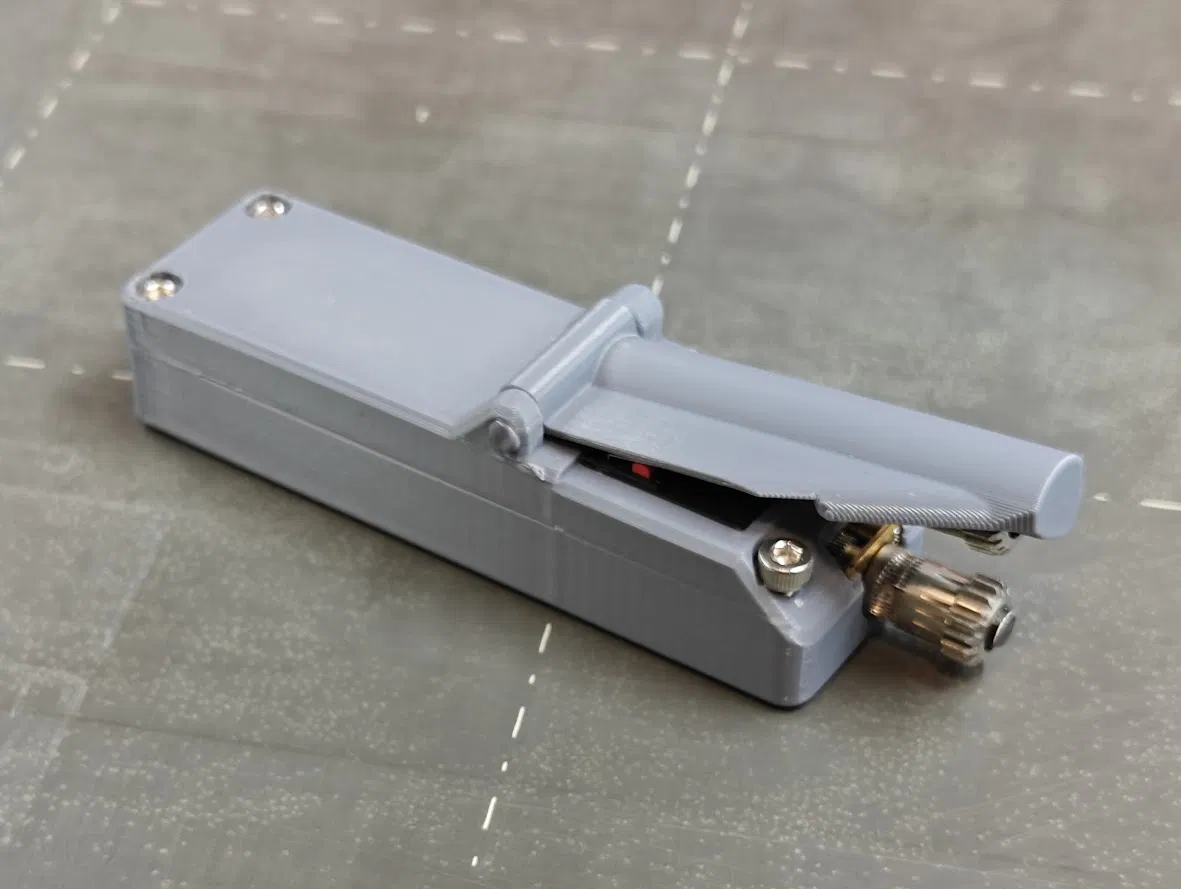

Cách xài thì cứ việc chỉnh dây tóc vào mấy cái răng xiên của bánh răng rồi kẹp nó xuống thôi. Chuyện đấu dây motor không quan trọng lắm đâu. Nếu nó kéo lúc mình muốn đẩy thì cứ lật nó lại (xoay theo trục dài). Có thể bạn sẽ cần ấn thêm chút lực lên cái cần gạt khi xài để dây tóc không bị trượt, nhất là lúc nó đã đi xa trong ống PTFE rồi.

Lưu ý là nếu dây tóc của bạn bị oằn nhiều khúc, ví dụ như do bạn cắm đầu dây vào cạnh cuộn, hoặc do quấn bị rối, thì có thể sẽ có quá nhiều lực cản khiến cái BSL này không đẩy hết được tới đầu in. Dây tóc càng thẳng thì nạp càng mượt, mà cái này chắc bạn cũng biết rồi ha? :) Mà nè, xài motor giảm tốc 500rpm (@12v) thì chạy chậm hơn, nhưng mà có mô-men xoắn cao hơn, hợp cho chạy dài và/hoặc dây tóc bị cong.

Danh sách vật tư (Bill Of Materials)

Link Amazon KHÔNG liên kết (nếu link không hoạt động, dùng chữ để tìm kiếm):

1. Motor giảm tốc GA12-N20 500rpm @12v (nhớ kiểm tra tốc độ và điện áp trước khi mua!)

2. Bánh răng kép kiểu MK3s+

3. Công tắc hành trình siêu nhỏ có cần gạt (Hinge Lever Momentary Push Button Micro Limit Switch) (phần màu đen kích thước 20x10x6.5mm)

4. Đầu nối kẹp pin 9V

5. Tùy chọn: Pin sạc 9V

Link AliExpress (cảm ơn Michael!): (nếu link không hoạt động, dùng chữ để tìm kiếm)

1. Motor giảm tốc GA12-N20 500rpm @12v (nhớ kiểm tra tốc độ và điện áp trước khi mua!)

2. Bánh răng kép kiểu MK3s+

3. Công tắc hành trình siêu nhỏ có cần gạt (Hinge Lever Momentary Push Button Micro Limit Switch) (phần màu đen kích thước 20x10x6.5mm)

4. Đầu nối kẹp pin 9V

5. Tùy chọn: Pin sạc 9V

Bạn cũng sẽ cần 3 con ốc đầu dù M3x10mm để ráp nó lại, hoặc bất cứ con nào vừa với lỗ ốc có sẵn. À, với chắc là vài đoạn dây điện, ít thiếc hàn, mỏ hàn. Và một cục pin 9V. Với một cái tua vít nữa. ;-)

Kiểm tra công tắc của bạn xem có giống của tôi không, nhưng tôi dùng hai cái chân tiếp điểm gần cái bản lề nhất để tạo kết nối khi ấn cái cần xuống. Dùng một đoạn dây tóc làm chốt bản lề. Khoan hoặc doa lỗ nếu cần, rồi hàn chảy hai đầu để nó không bị bung ra. Cái tùy chọn bản lề bằng ốc được thiết kế cho ốc đầu dù M2x8mm, nhưng loại tương tự cũng chắc là xài được thôi, miễn là cái cần gạt chắc chắn và xoay dễ dàng.

HOẶC, mua trọn bộ kit đã hàn sẵn, chỉ việc lắp từ Blurolls!

NHẤP VÀO ĐÂY ĐỂ ĐẾN TRANG CỦA BLUROLLS CHO KIT!

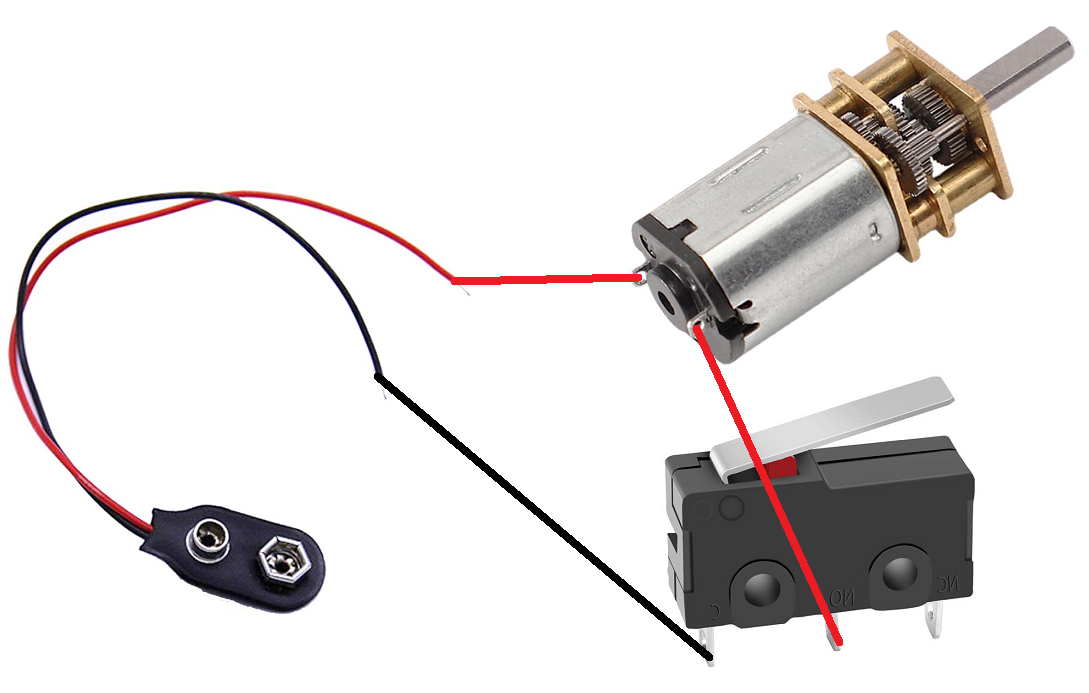

Sơ đồ đấu dây

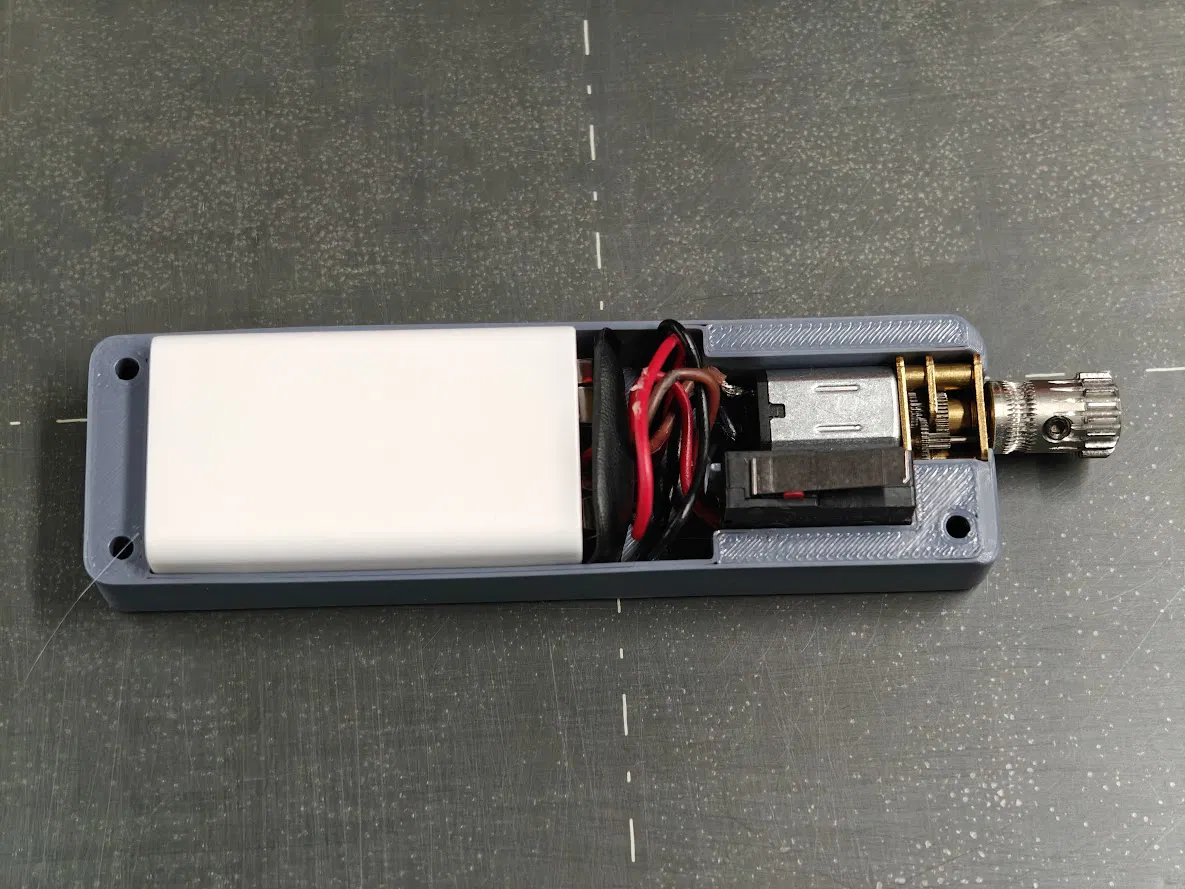

Có thể sẽ hơi cực khi phải gấp và nhét dây vào đó, như bạn thấy trong hình của tôi. Làm dây ngắn lại hết mức có thể thì có ích, nhưng cũng làm việc hàn khó hơn. Miễn là bạn ráp được cái nắp và vặn ốc gần hết là nó chạy được rồi. :)

Đối với cái khớp nối trục motor, thật khó để thiết kế một mô hình vừa khít với trục motor và bánh răng Bondtech trên mọi máy in 3D với mọi loại vật liệu. Nếu không vừa thì nó sẽ quá chặt với trục motor, hoặc quá lỏng với bánh răng Bondtech, hoặc cả hai! Nếu bản in đầu tiên của bạn không khớp với trục motor, hãy điều chỉnh tỉ lệ hoặc hệ số đùn để nó vừa với trục motor. Sau đó, dùng cái adapter gắn vào motor, chà nó vào giấy nhám. Giấy dũa móng tay (như loại làm đẹp móng) xài cũng tốt, để chà nhám bề mặt ngoài cho đến khi nó vừa với bánh răng Bondtech. Cảm ơn Robertguy09 trên diễn đàn đã chia sẻ mẹo hay này!

Hướng dẫn lắp ráp bởi Teaching Tech

Teaching Tech đã làm một video rất hay hướng dẫn chi tiết toàn bộ dự án! Cảm ơn Michael!

Cập nhật

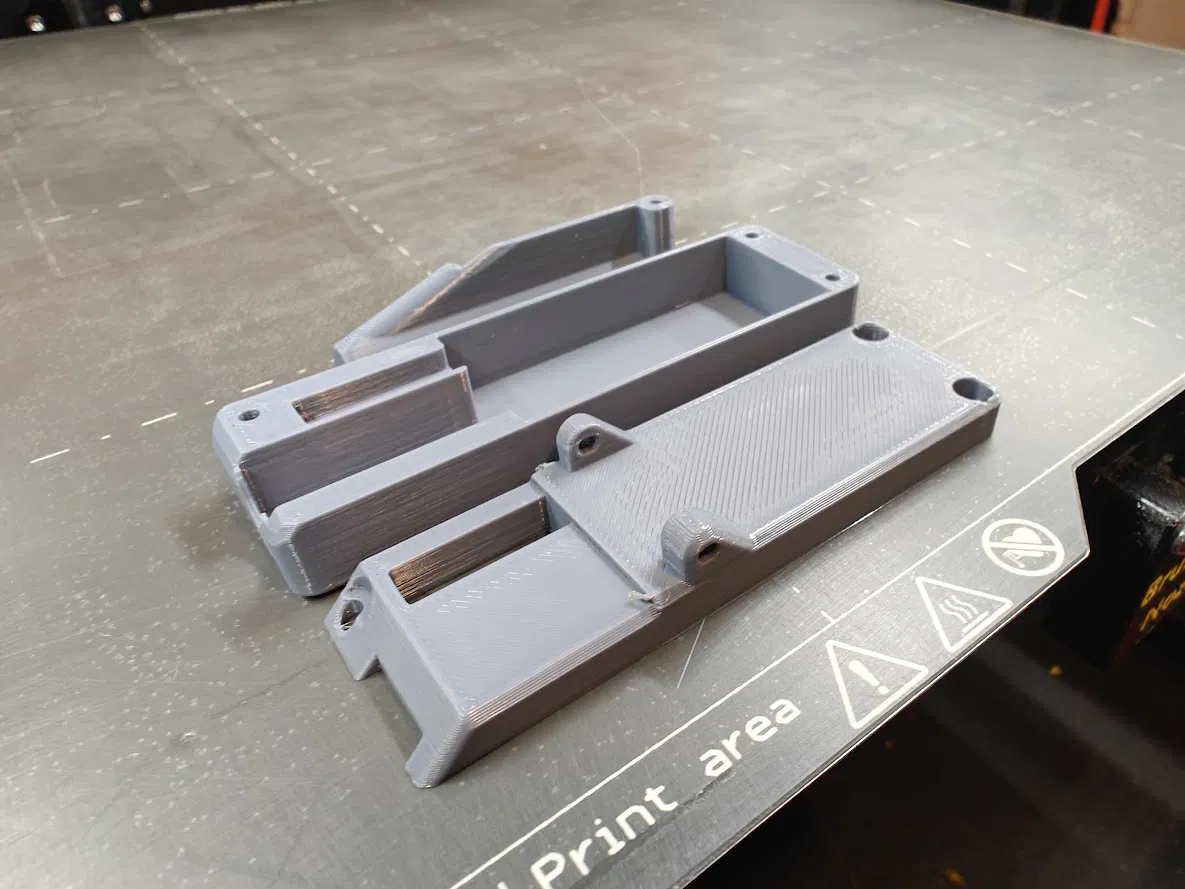

Cập nhật 2025/07/17 - Thân máy chính mới với khung
