Bộ nạp sợi nhựa Bowden tối ưu (Better Bowden Filament Speed Loader)

Mình đã xem qua nhiều mẫu Speed Loader, mỗi loại đều có những ưu điểm riêng, nên mình quyết định gộp tất cả chúng lại thành một bản hoàn thiện hơn.

Các ý tưởng được tích hợp:

• Sử dụng pin LI 18650 kèm sạc USB, có sẵn các file STL tương thích cho mạch USB-Mini, USB-Micro và USB-C.
• Phần vỏ hỗ trợ cả động cơ 3V và 6V.
• Tích hợp sẵn bộ dẫn sợi nhựa (Filament Guide).
• Có chỗ gắn nam châm, phần đáy đã được làm dày thêm 3mm để vừa vặn hơn.

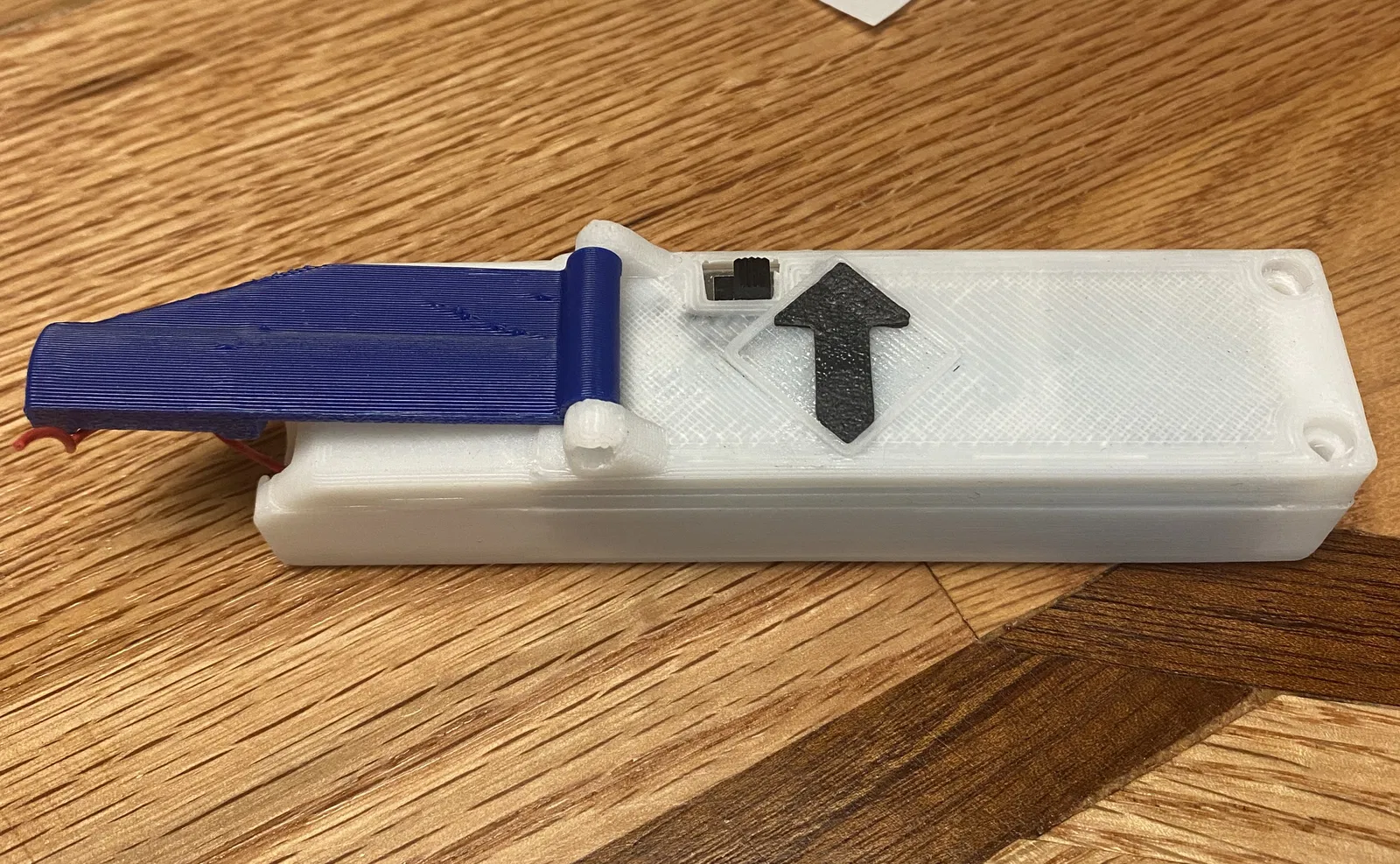

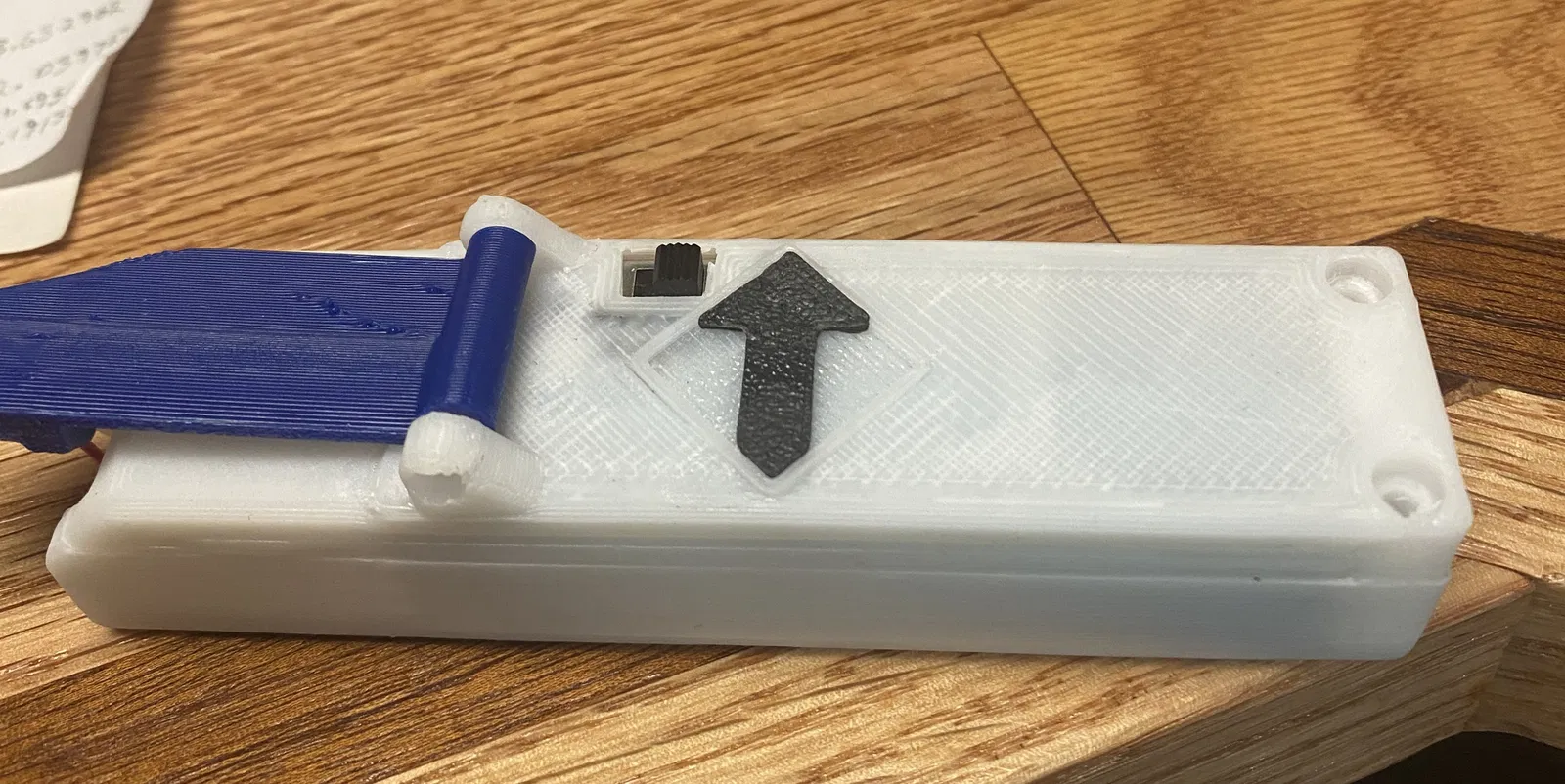

• Thay đổi thiết kế mũi tên cho những bạn không có máy in đa sắc (multiColor).

Những cải tiến của mình:

• Thêm khe gắn cho mạch sạc.
• Thêm khe gắn cho mạch StepUp nếu dùng động cơ 6V.
• Thêm công tắc On/Off để tránh việc vô tình kích hoạt khi cất giữ (cần dùng keo nến để cố định).
• Thêm chốt căn chỉnh giúp việc đóng nắp dễ dàng hơn.

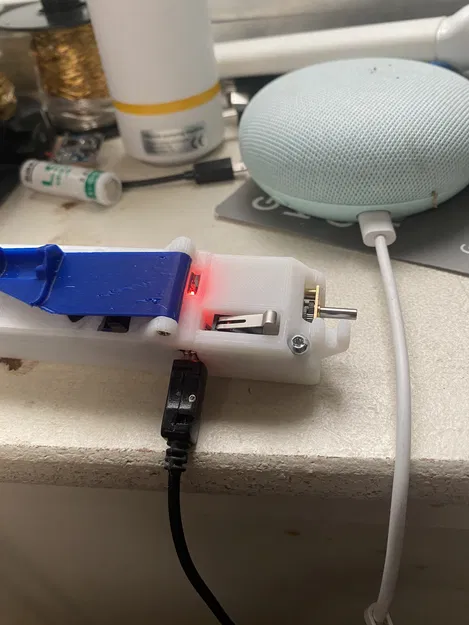

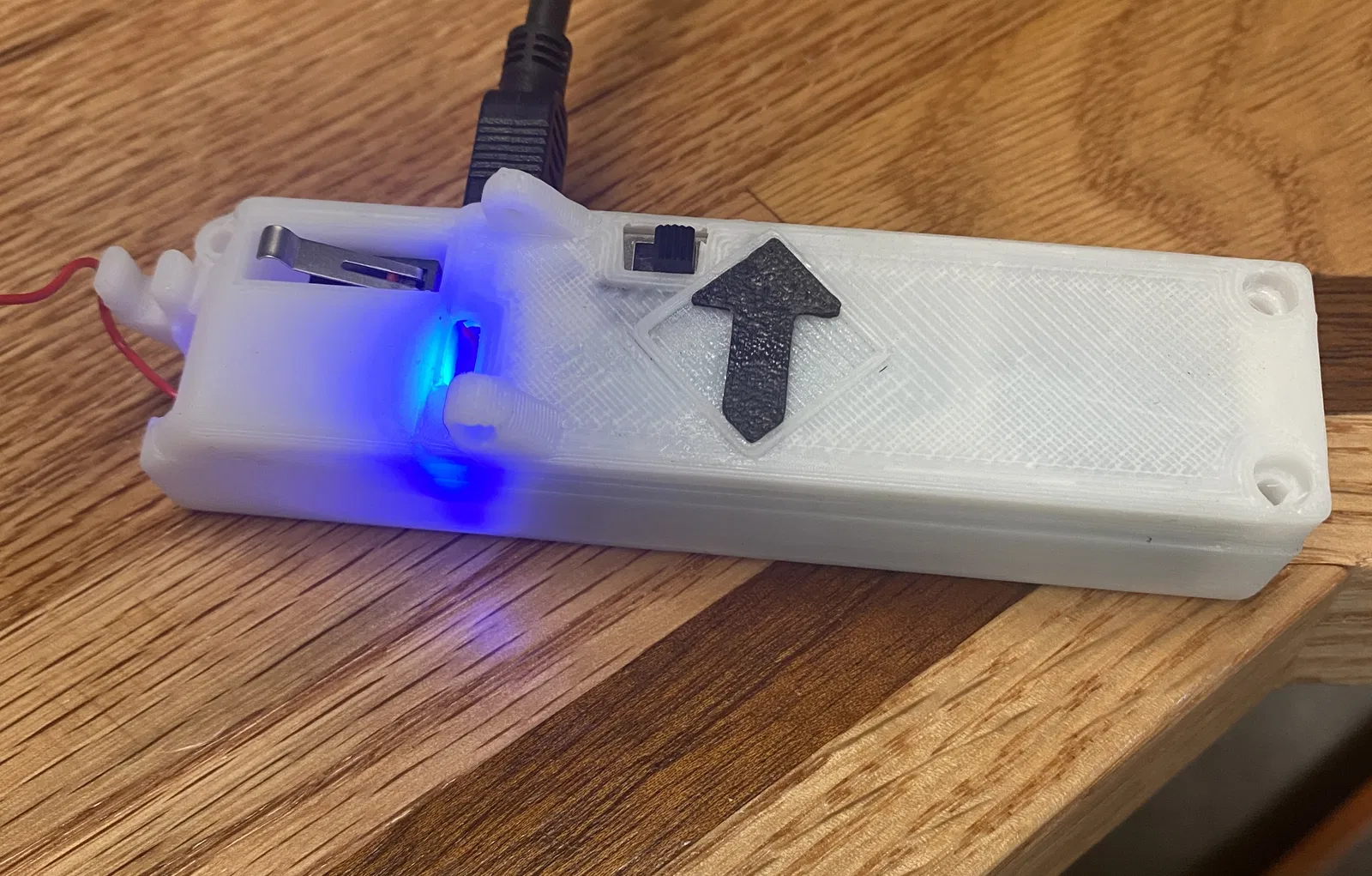

• Thêm ô quan sát đèn LED sạc: ĐỎ là đang sạc, XANH là đã đầy.
• Các bánh răng có thể in được: tốt nhất là dùng đầu phun 0.25, nhưng nếu dùng 0.4 và chỉnh tốc độ in chậm lại thì vẫn dùng được (tuy nhiên dùng bánh răng kim loại sẽ bền hơn).
• Thay đổi phần tay đòn (Lever Arm) một chút để dùng vít M3/22mm làm trục xoay thay vì dùng chốt cài dễ bung. Mình cũng đã thêm khoảng hở để các bánh răng vận hành trơn tru.

Mình đã dùng các loại nam châm 5x1.75mm, 8x3mm và cả phiên bản không cần nam châm. Các file vỏ và nắp đều có sẵn cho cổng USB-Mini, Micro và USB-C để bạn chọn.

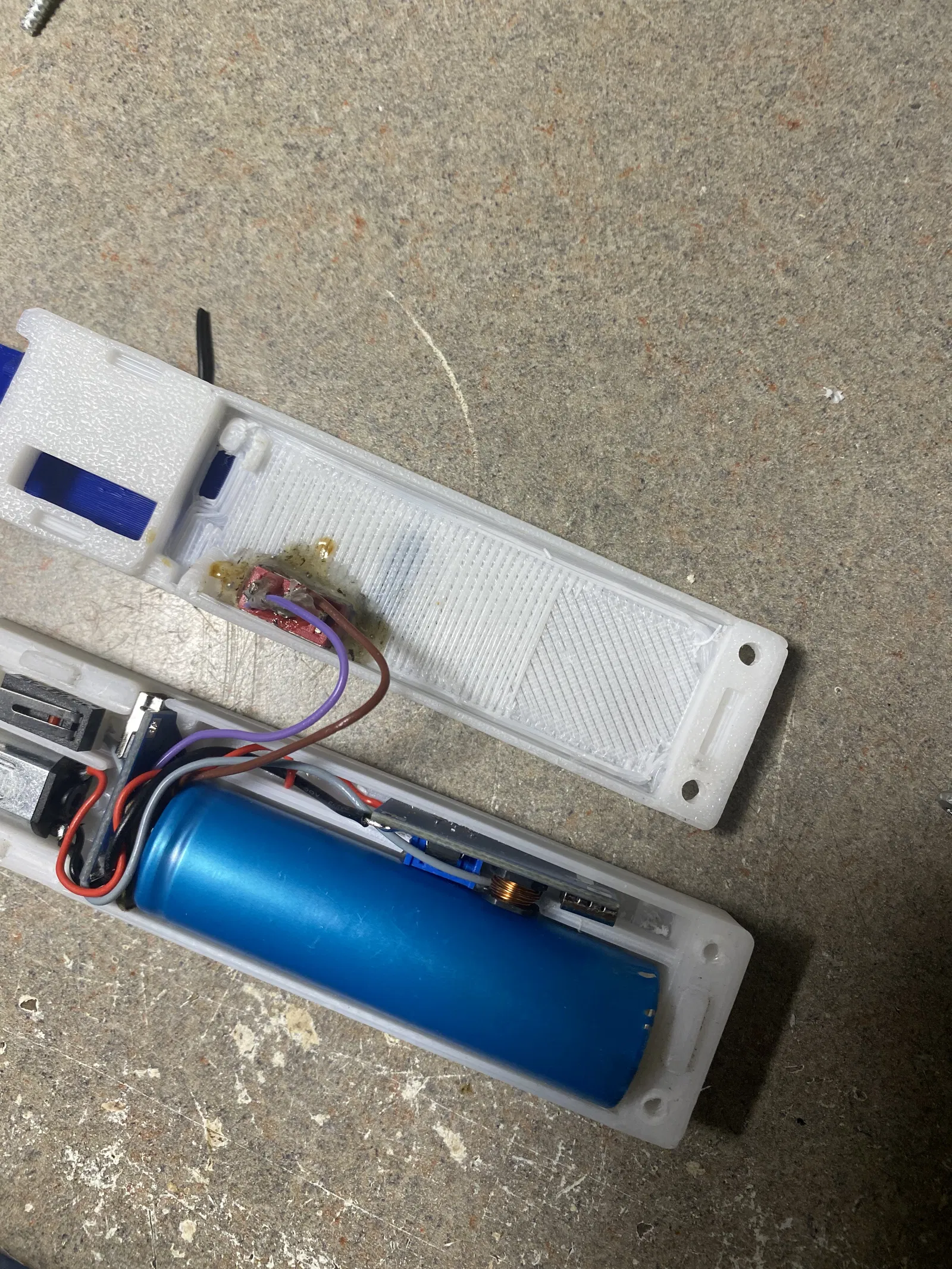

Lắp ráp

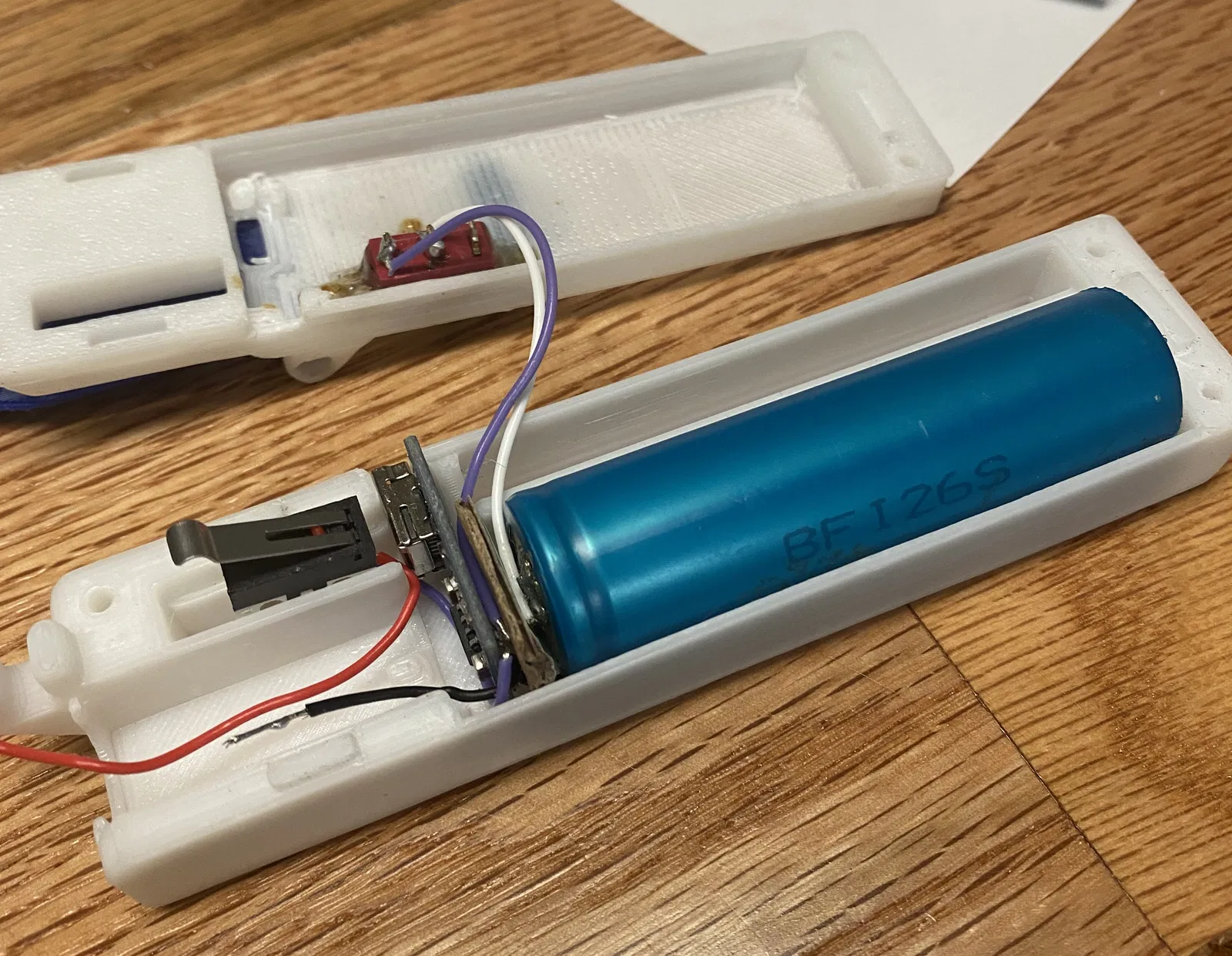

Nên dùng một ít keo nến để giữ công tắc và mạch sạc cố định trong quá trình lắp ráp.

Bạn nên chèn một miếng nhựa nhỏ phía trước Micro Switch. Nếu nó bị xê dịch về phía trước, công tắc sẽ không hoạt động ổn định. Mình dùng một mẩu nhựa thừa rồi dùng mỏ hàn nung chảy nó vào vị trí đó. Keo nến cũng được, nhưng đừng đổ đầy vào công tắc, chỉ cần một ít trong khe để sau này có thể tháo ra nếu cần.

Nguồn linh kiện

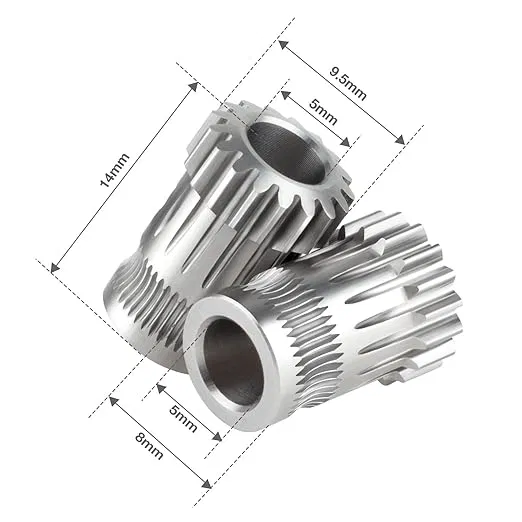

Bánh răng https://www.aliexpress.us/item/2251832783186461.html Bạn sẽ cần 2 bánh răng.

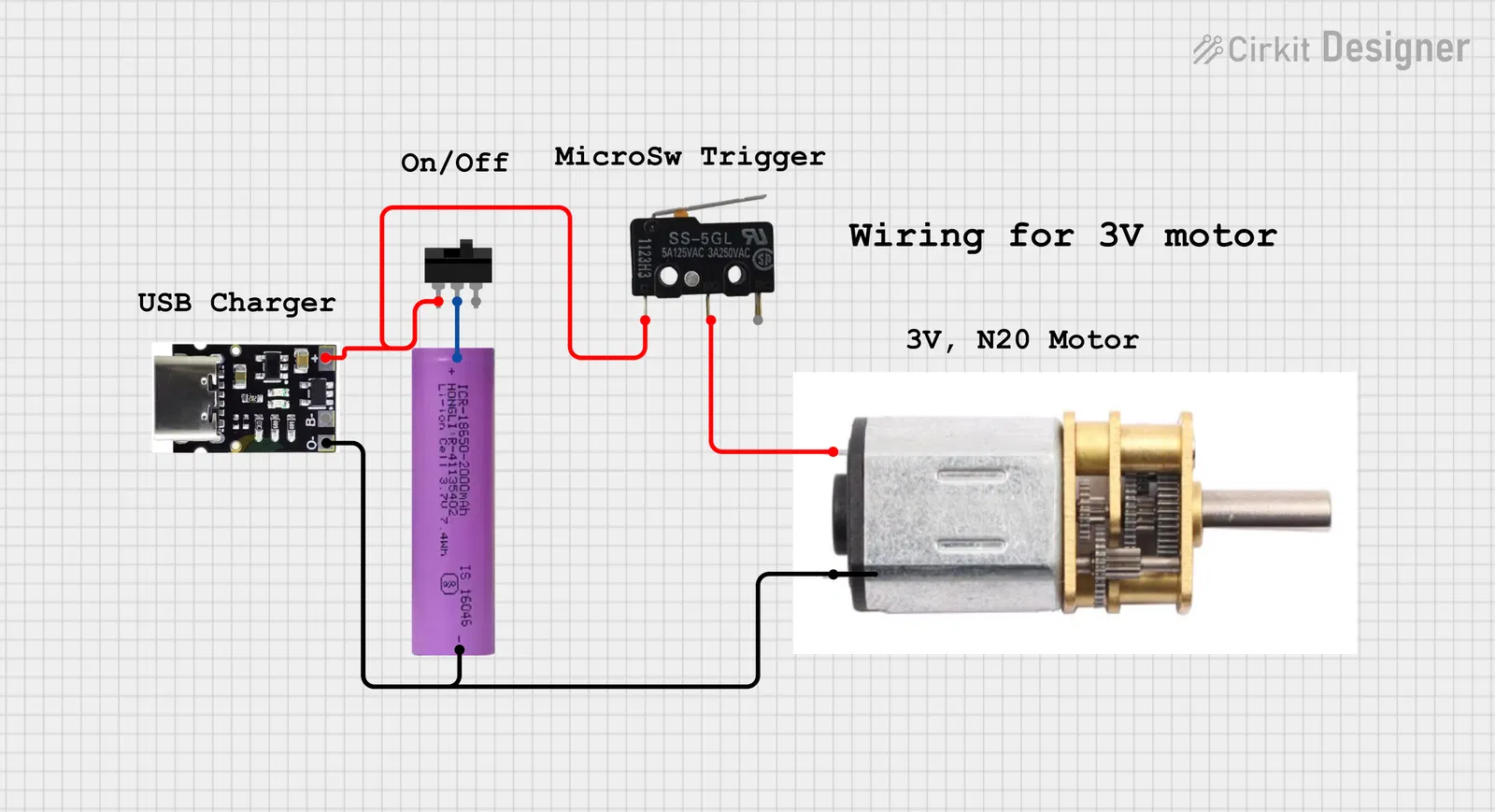

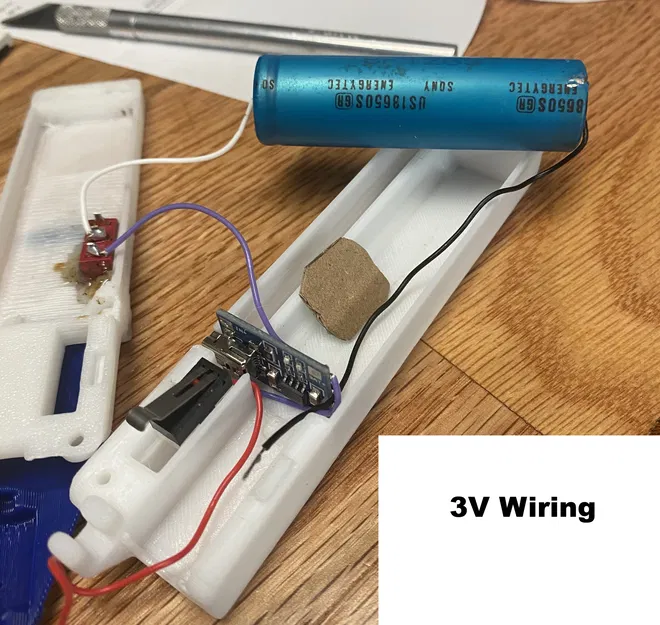

Động cơ https://www.aliexpress.us/item/2251832735798041.html Mình dùng động cơ 3V, 500RPM. Động cơ 6V vẫn dùng được nhưng với pin 3.7-4.2V thì tốc độ sẽ chậm hơn, nên mình đã thêm hỗ trợ cho mạch StepUp để đạt 6V.

Micro Switch: Bạn cần loại 6.5mmW x 12.5mmL x 6mmH.

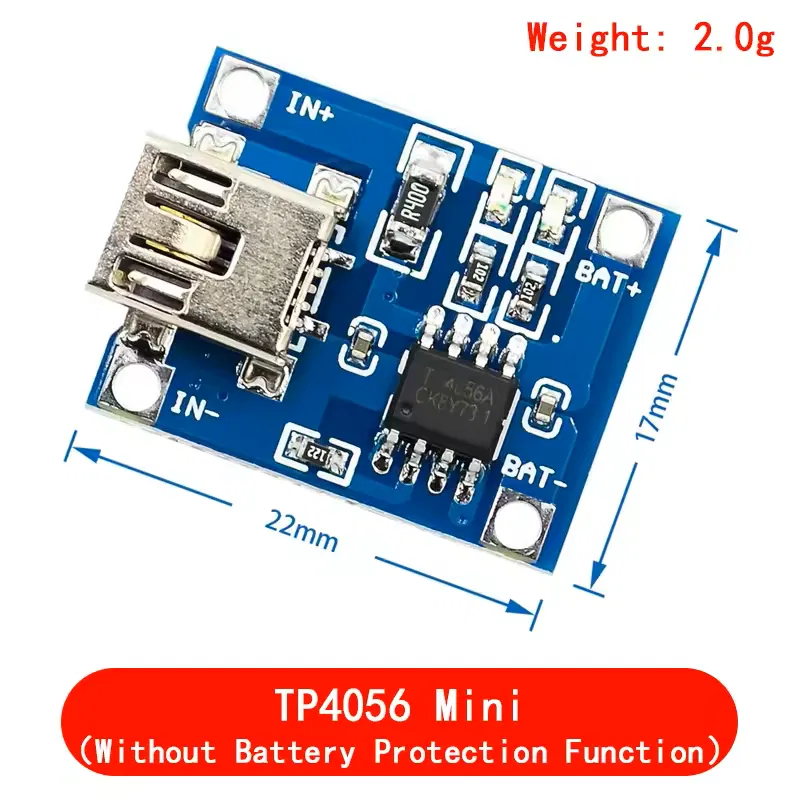

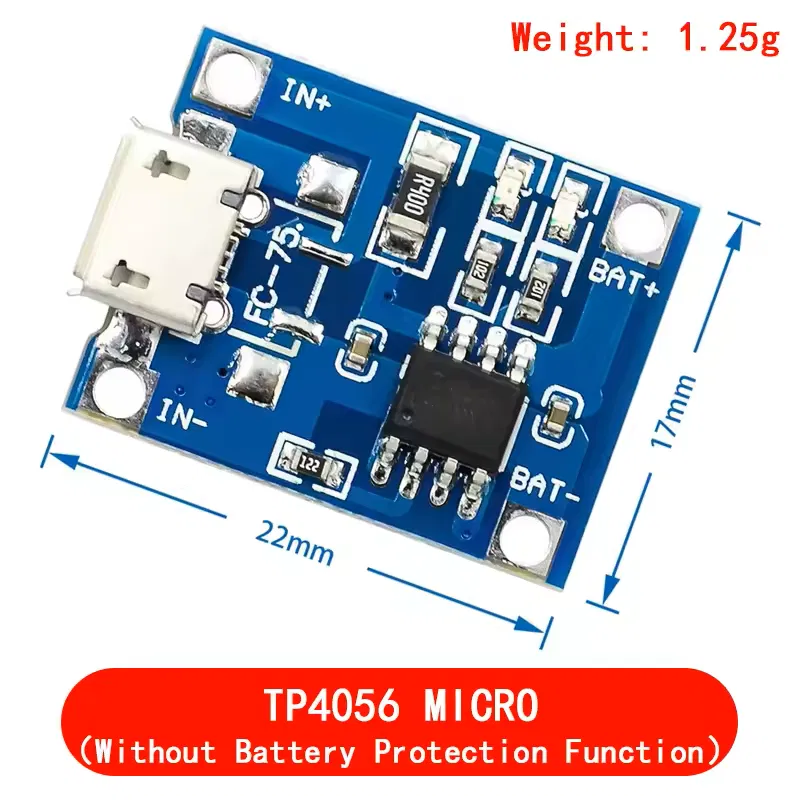

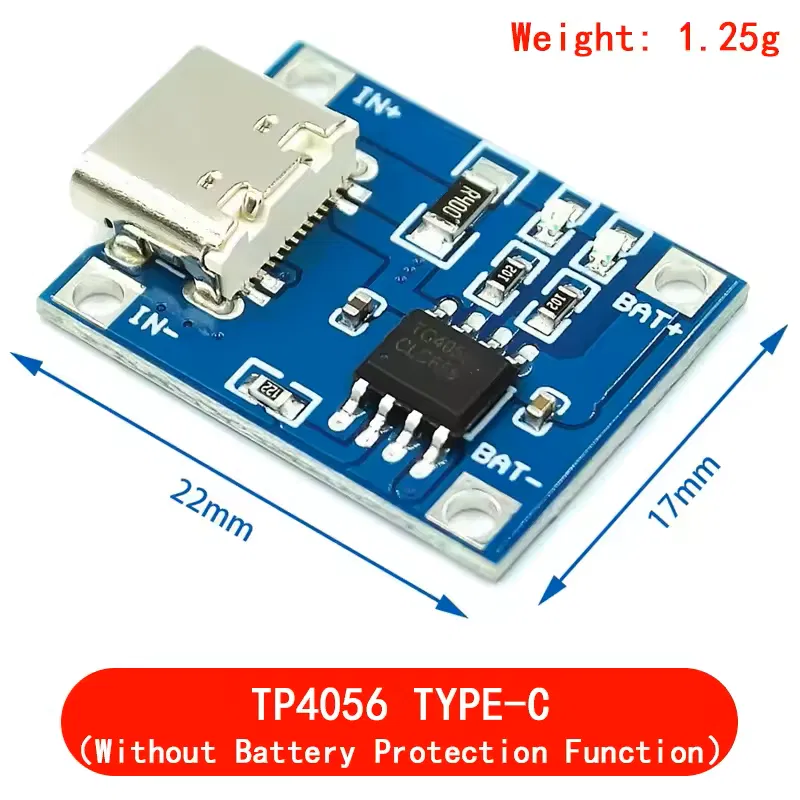

Mạch sạc LI: Cần loại 17mm x 22mm để vừa với vỏ. LƯU Ý: Đừng mua loại USB-C có phần "tai" ở hai đầu, chúng dài 28mm nên sẽ không vừa đâu.

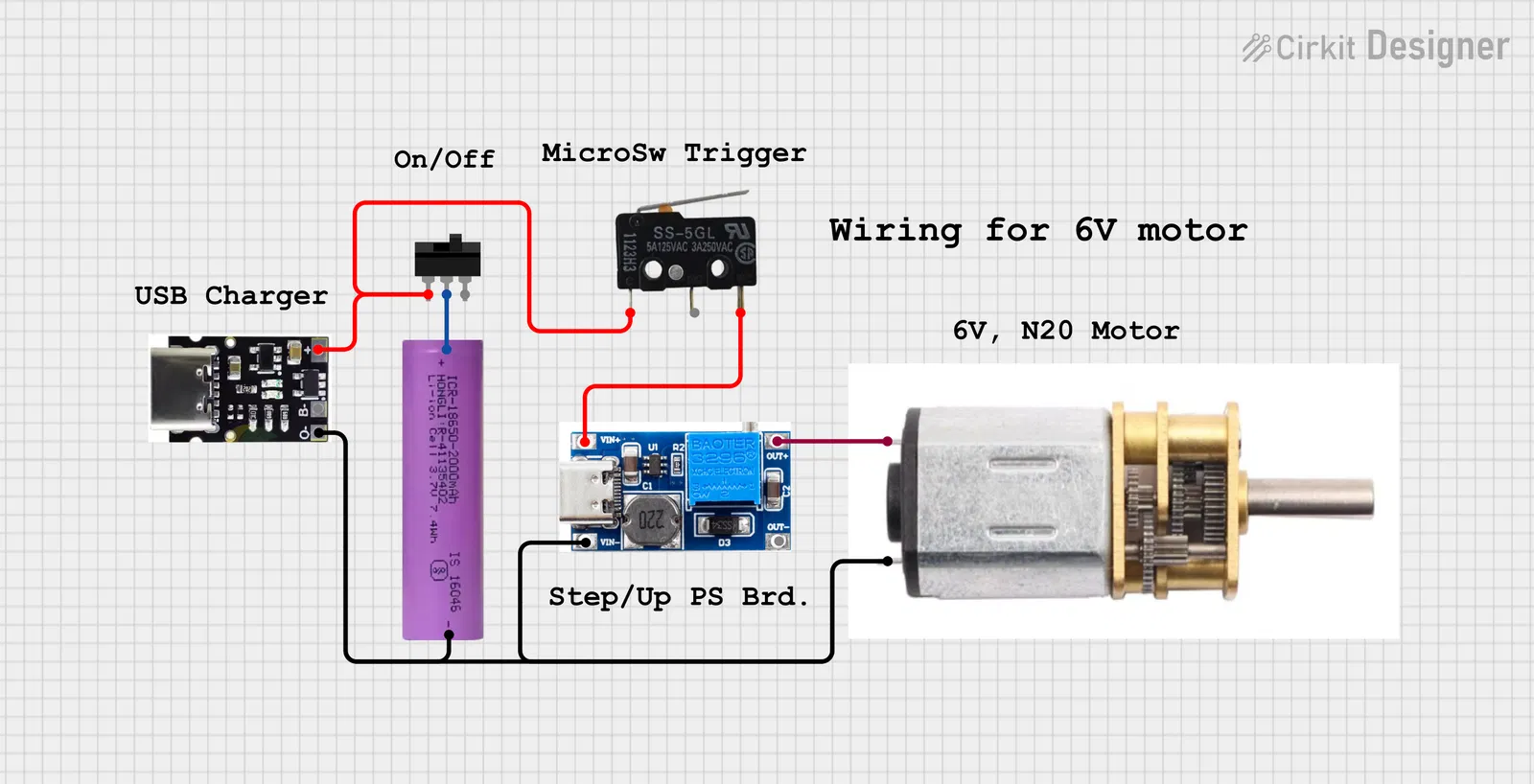

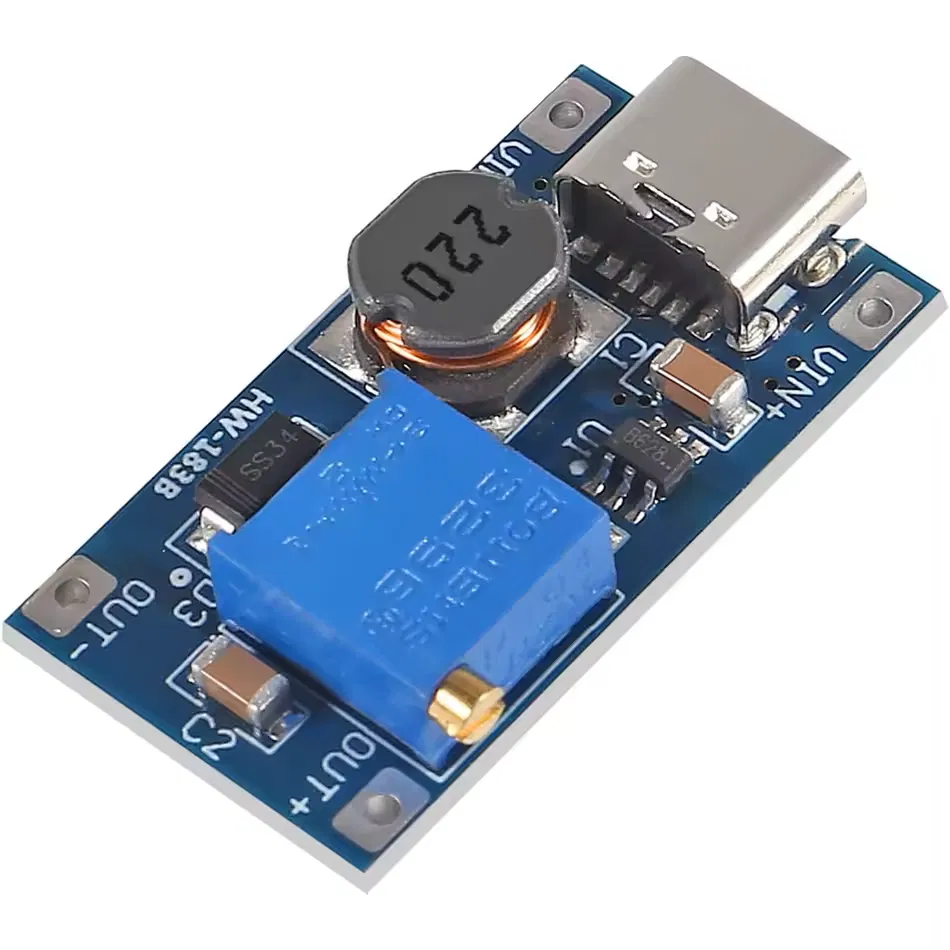

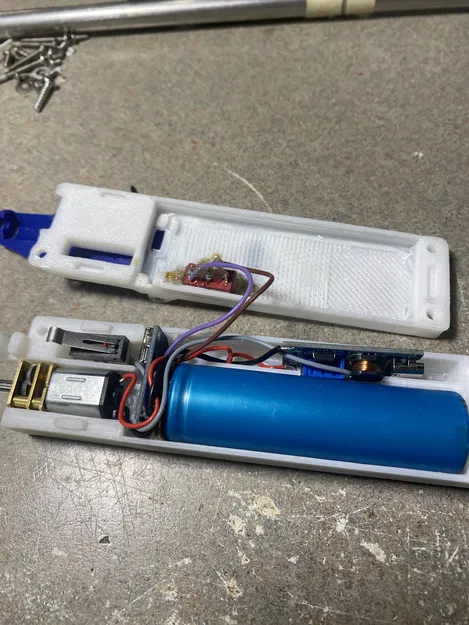

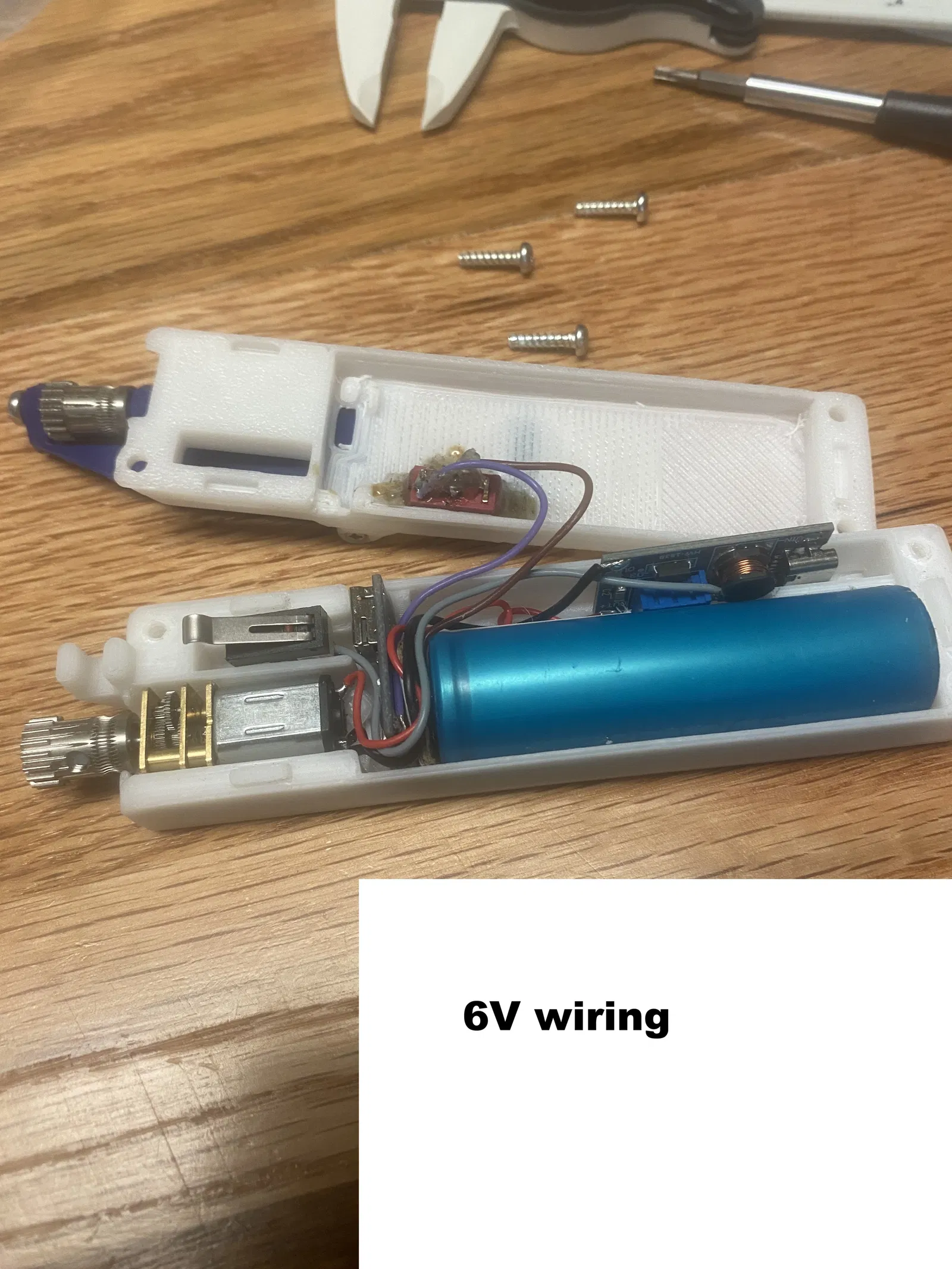

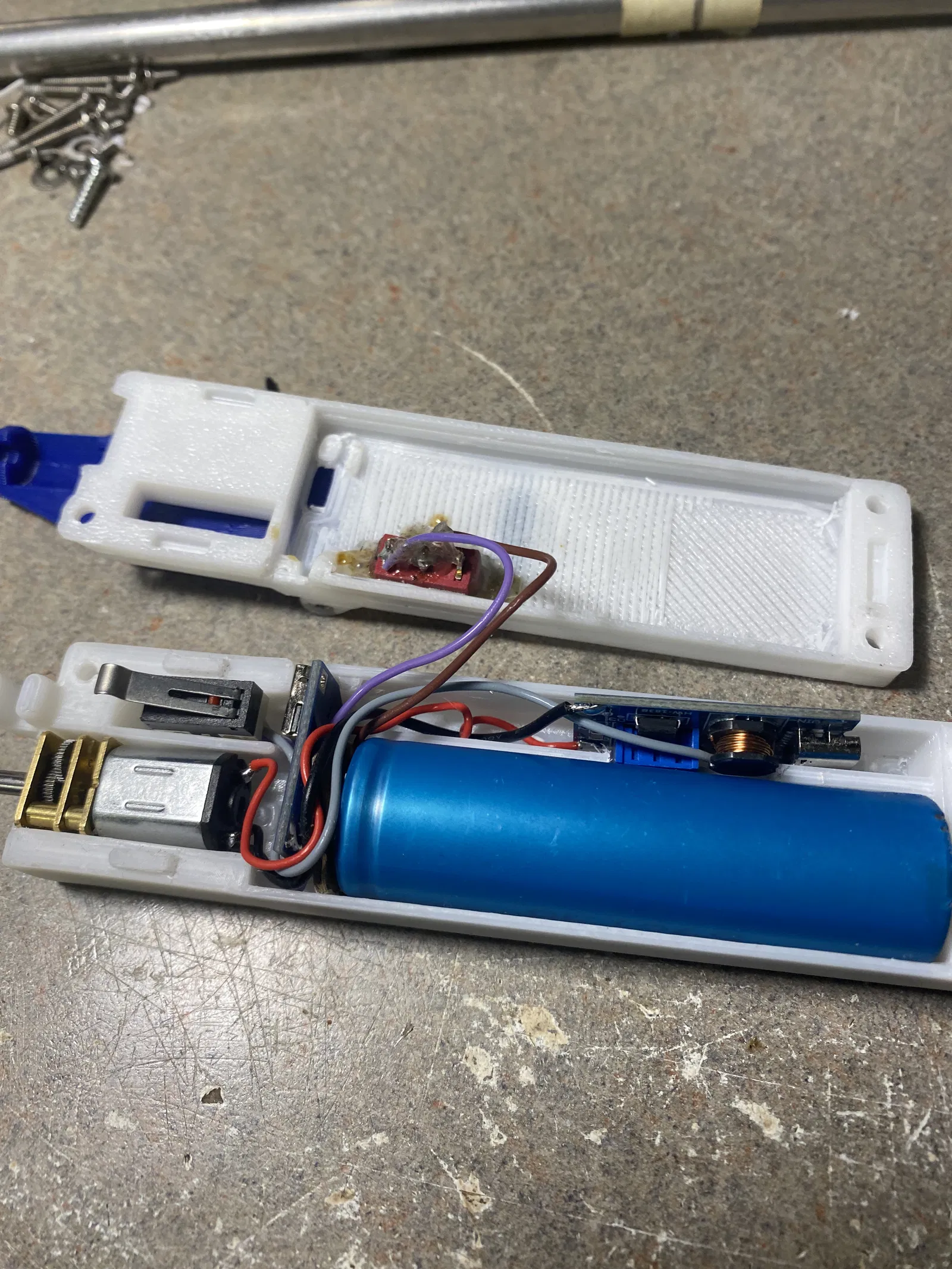

Mạch tăng áp (StepUp) dùng cho động cơ 6V: Hãy chỉnh điện áp đầu ra lên 6V-8V trước khi lắp đặt. Đảm bảo mạch rộng khoảng 17.5mm để vừa với vỏ. Bạn có thể tìm kiếm với từ khóa "MT3608".

Hy vọng thông tin này giúp ích cho bạn!
