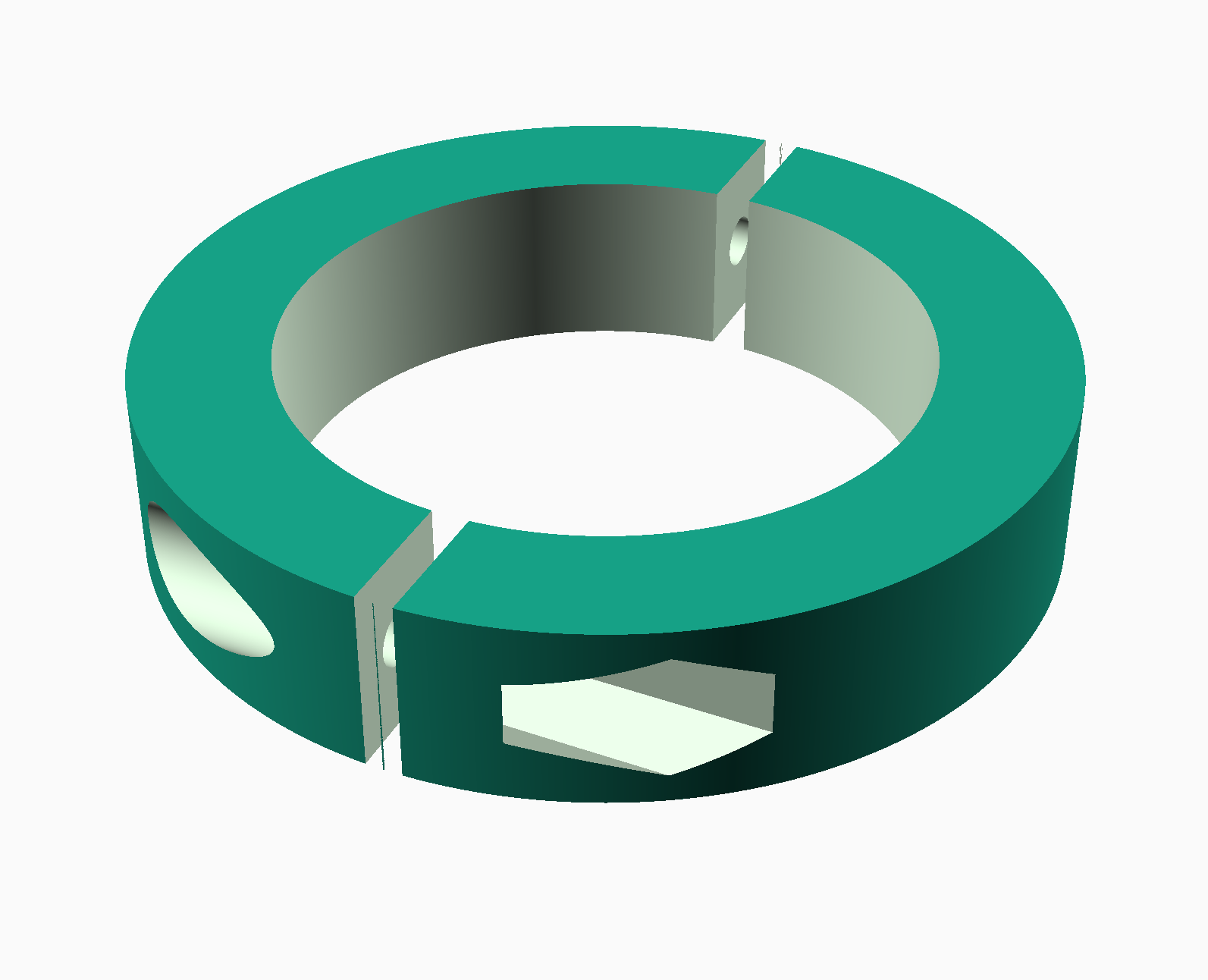

Vòng Đệm Trục Tham Số (Open SCAD)

Lấy cảm hứng từ vòng đệm trục tham số (Parametric Shaft Collar) gốc của MSB, phiên bản này được tạo lại từ đầu bằng OpenSCAD dành cho những ai không có fusion 360. Có thêm hỗ trợ cho trục lục giác và trục đa giác tùy chỉnh.

inner_diameter: Định nghĩa đường kính bên trong của vòng đệm. Đây là lỗ vừa với trục của bạn và nên khớp với kích thước trục danh nghĩa (ví dụ: 35 mm cho trục 35 mm). Nếu hex_shaft là true, giá trị này sẽ đại diện cho khoảng cách từ mặt này sang mặt kia thay vì hình tròn.

outer_diameter: Đặt đường kính bên ngoài của vòng đệm.

thickness: Độ dày theo trục của vòng đệm. Kiểm soát độ rộng của vòng đệm dọc theo trục.

bolt_diameter: Đường kính của lỗ xuyên cho bu lông.

counterbore_diameter: Đường kính của lỗ khoét sập (counterbore) để giữ đầu bu lông. Lỗ này nên lớn hơn một chút so với đường kính đầu bu lông để nó nằm phẳng hoặc hơi lõm vào bề mặt vòng đệm.

counterbore_offset: Kiểm soát vị trí lỗ bu lông cách mép phẳng của vòng đệm bao xa. Tăng giá trị này sẽ đưa lỗ bu lông đến gần lỗ trục hơn, trong khi giảm giá trị sẽ đẩy nó ra ngoài.

nut_diameter: Định nghĩa kích thước của túi hình lục giác để giữ đai ốc ở nửa đối diện của vòng đệm. Kích thước được đo ngang các mặt phẳng, vì vậy nó nên khớp với phần cứng của bạn (ví dụ: 6 mm cho đai ốc lục giác M3). Mã code sẽ tự động tạo hình học lục giác nội tiếp chính xác cho kích thước này.

nut_offset: Điều chỉnh vị trí của túi đựng đai ốc cách mặt ghép bao xa (tương tự như counterbore offset).

split_gap: Đặt khoảng cách giữa hai nửa của vòng đệm.

hex_shaft: Nếu được đặt là true, tiết diện bên trong của vòng đệm sẽ là hình lục giác thay vì hình tròn. Nếu được đặt là false, lỗ trục sẽ là hình tròn.
