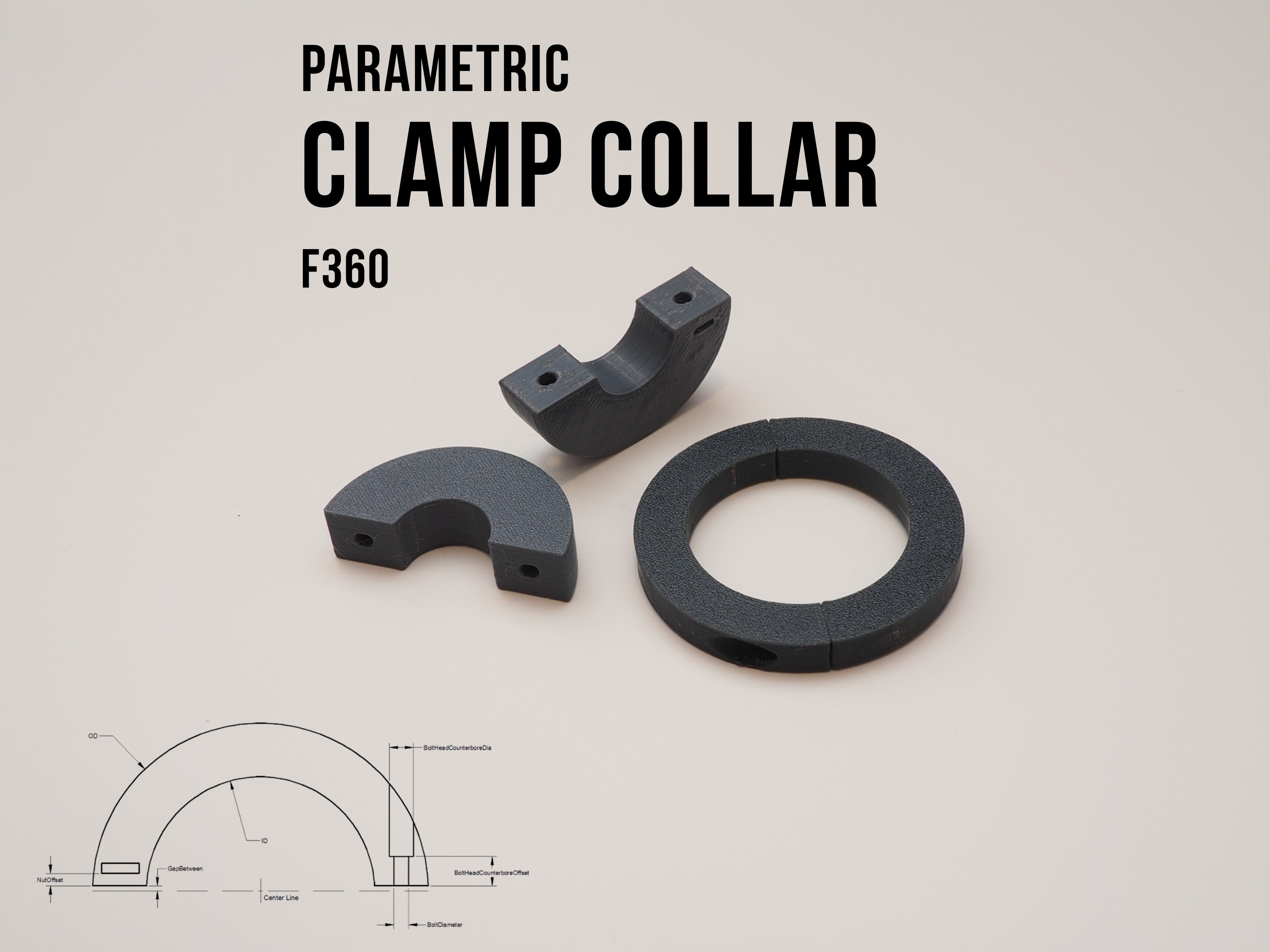

Kẹp Trục Tham Số - Kẹp Dạng Kẹp

Cái kẹp chia làm 2 mảnh này có thể tùy chỉnh trong F360 cho nhiều kích cỡ khác nhau. Hình học được liên kết với các tham số để dễ dàng sửa đổi cho phù hợp với công việc. Nó được tạo thành từ hai nửa đối xứng, vì vậy sau khi bạn lưu STL, hãy nhớ đặt hai cái lên bàn in theo hướng sau. Điều này sẽ đặt các lỗ đệm vuông ở cùng một bên và căn chỉnh hai mặt đối diện với bàn in để kẹp có bề mặt hoàn thiện/kết cấu nhất quán ở mỗi bên.

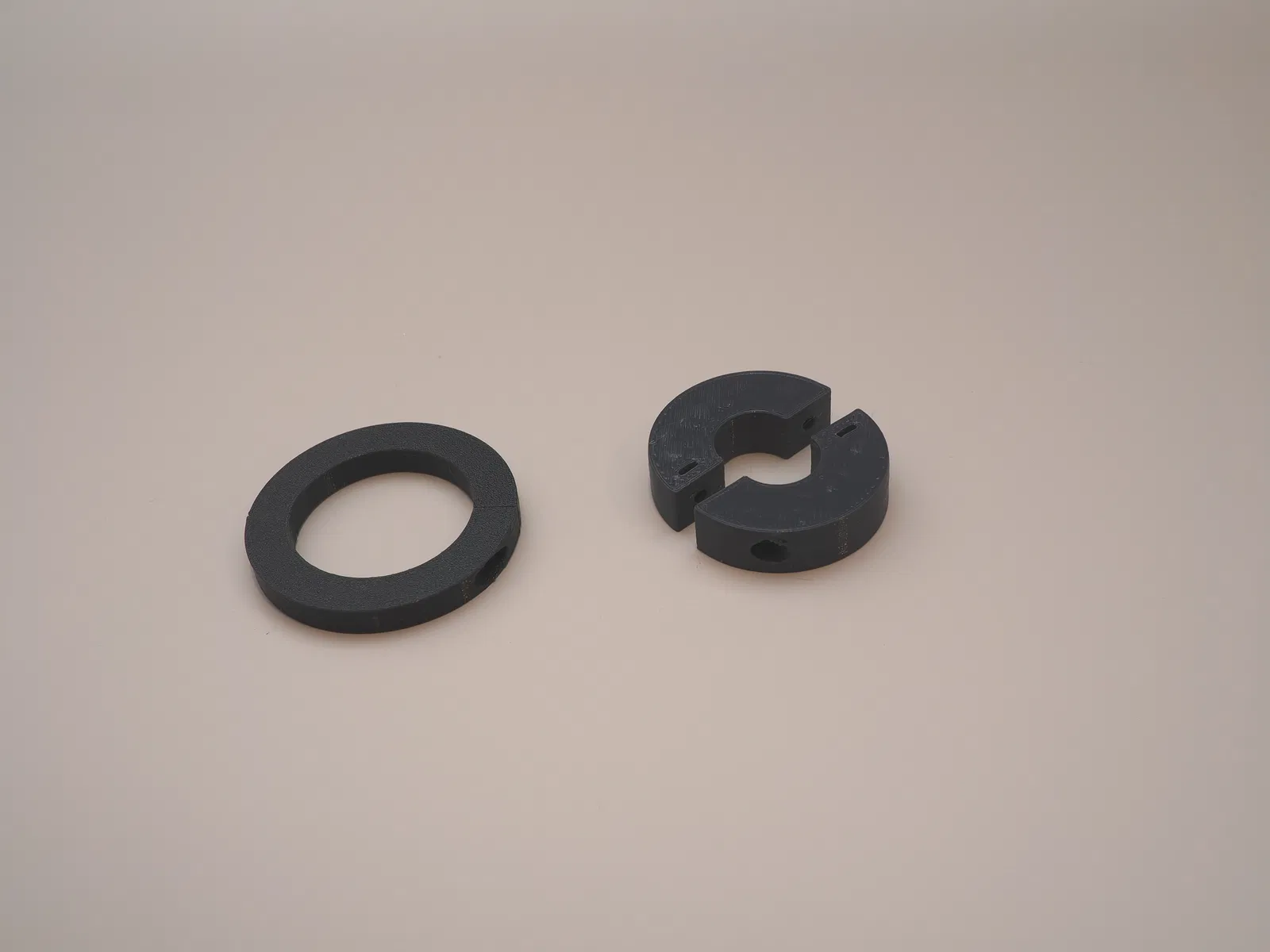

Tất cả hình ảnh đều được in bằng PETG sử dụng vít cỡ 3mm và đai ốc vuông cỡ 3mm. Các tham số có thể được thay đổi để phù hợp với kích thước phần cứng khác, nhưng 3mm là kích thước nhỏ gọn nhất nhưng vẫn tương đối dễ tìm, vì vậy phần cứng lớn hơn sẽ làm tăng kích thước tối thiểu của các kẹp.

Màn hình tham số trong F360

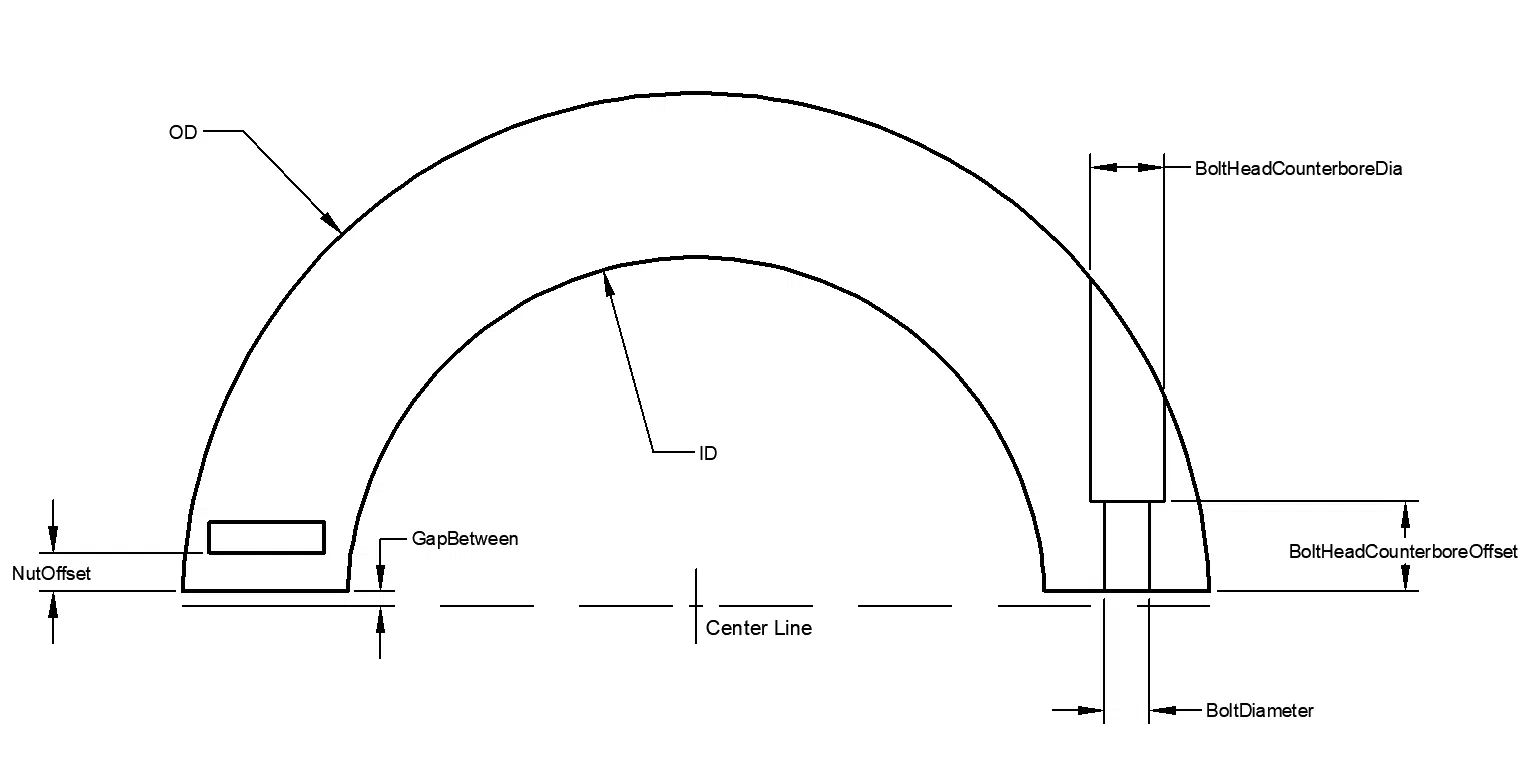

Đây là tổng quan về các tham số theo thứ tự mà chúng sẽ được thay đổi thường xuyên nhất.

ID (Đường kính trong): Đây là đường kính bên trong của kẹp và sẽ được định cỡ dựa trên mục đích sử dụng mong muốn.

OD (Đường kính ngoài): Đường kính ngoài là tùy chọn cá nhân tùy thuộc vào mục đích sử dụng. Có một tham số giới hạn OD sẽ ghi đè đầu vào nếu đầu vào OD quá nhỏ so với ID để có chỗ cho phần cứng.

Thickness (Độ dày): Đây là độ dày của kẹp, sẽ được xác định bởi mục đích sử dụng và kích thước phần cứng được sử dụng.

Nut Offset (Độ dịch chuyển đai ốc): Đây sẽ là tùy chọn của người dùng, nhưng sẽ điều chỉnh khoảng cách của túi đựng đai ốc vuông so với cạnh nơi hai nửa của kẹp khớp với nhau.

GapBetween (Khoảng cách giữa hai nửa): Đây là một độ lệch khỏi đường tâm thực tế. Khi con số này tăng lên, khoảng hở xung quanh trục danh nghĩa sẽ tăng lên để cho phép lực kẹp nhiều hơn hoặc ít hơn. Gấp đôi số GapBetween sẽ là khoảng hở lý thuyết giữa hai nửa kẹp khi siết chặt quanh trục.

NutWidth (Bề rộng đai ốc), NutThickness (Độ dày đai ốc), BoltHeadCounterbore (Đường kính lỗ chìm cho đầu bu lông) và BoltDiameter (Đường kính bu lông): Điều này sẽ được điều khiển bởi kích thước phần cứng được sử dụng. Tệp mặc định được thiết lập cho phần cứng 3mm.

Bolt_Length_Required_Calculation (Tính toán chiều dài bu lông yêu cầu): Cái này chỉ để bạn tham khảo và sẽ tính toán chiều dài bu lông tối thiểu cần thiết dựa trên các tham số khác. Điều này có thể cho phép bạn sửa đổi các tham số khác để điều chỉnh thiết kế cho phù hợp với chiều dài bu lông có sẵn thay vì phải cắt phần cứng theo chiều dài.
