Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore)

KevinKuehn_3697265

KevinKuehn_3697265

Đây là một vỏ node Meshtastic/Meshcore nhỏ gọn, bền bỉ, được thiết kế cho RAK19003, sử dụng pin LiFePo 33140 cho thời gian hoạt động hơn 30 ngày. Vỏ được thiết kế để chống chịu thời tiết, phù hợp cho các ứng dụng ngoài trời. Bao gồm danh sách chi tiết các bộ phận cần thiết và các tùy chọn để niêm phong chống nước.

Remix This Model
👁️
136
Lượt Xem
❤️
7
Lượt Thích
📥
1
Lượt Tải
Cập Nhật Dec 20, 2025

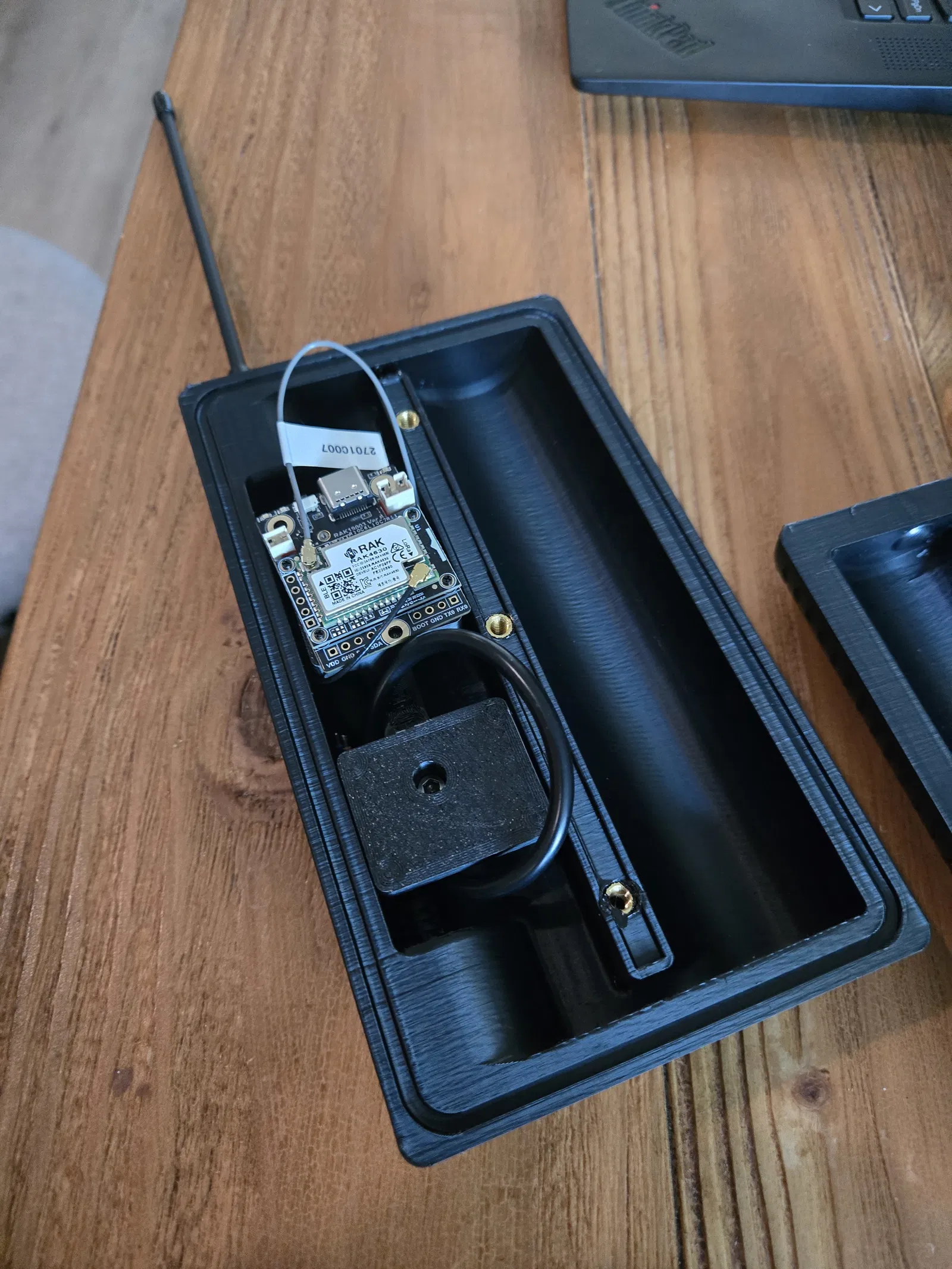

Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore) - Image 1

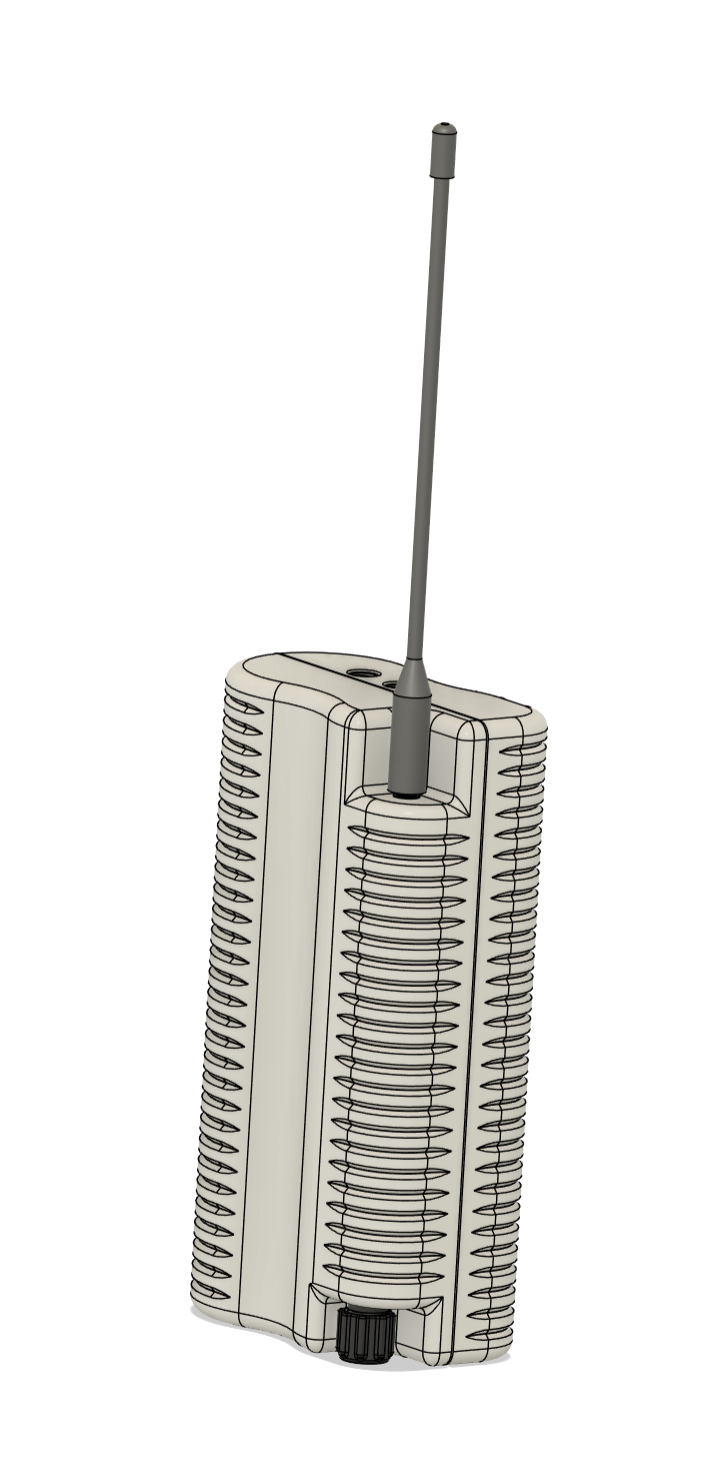

Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore) - Image 2

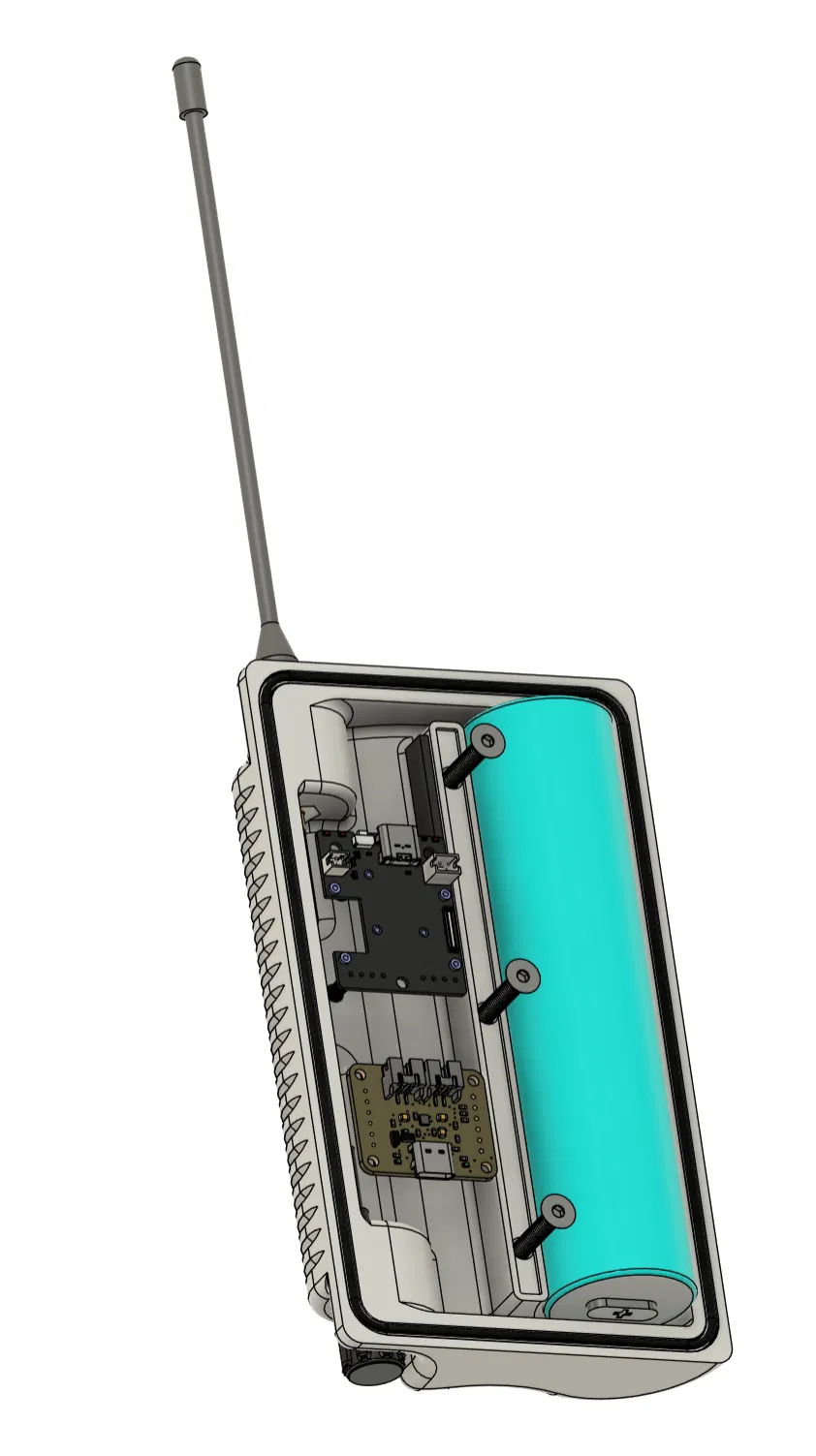

Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore) - Image 3

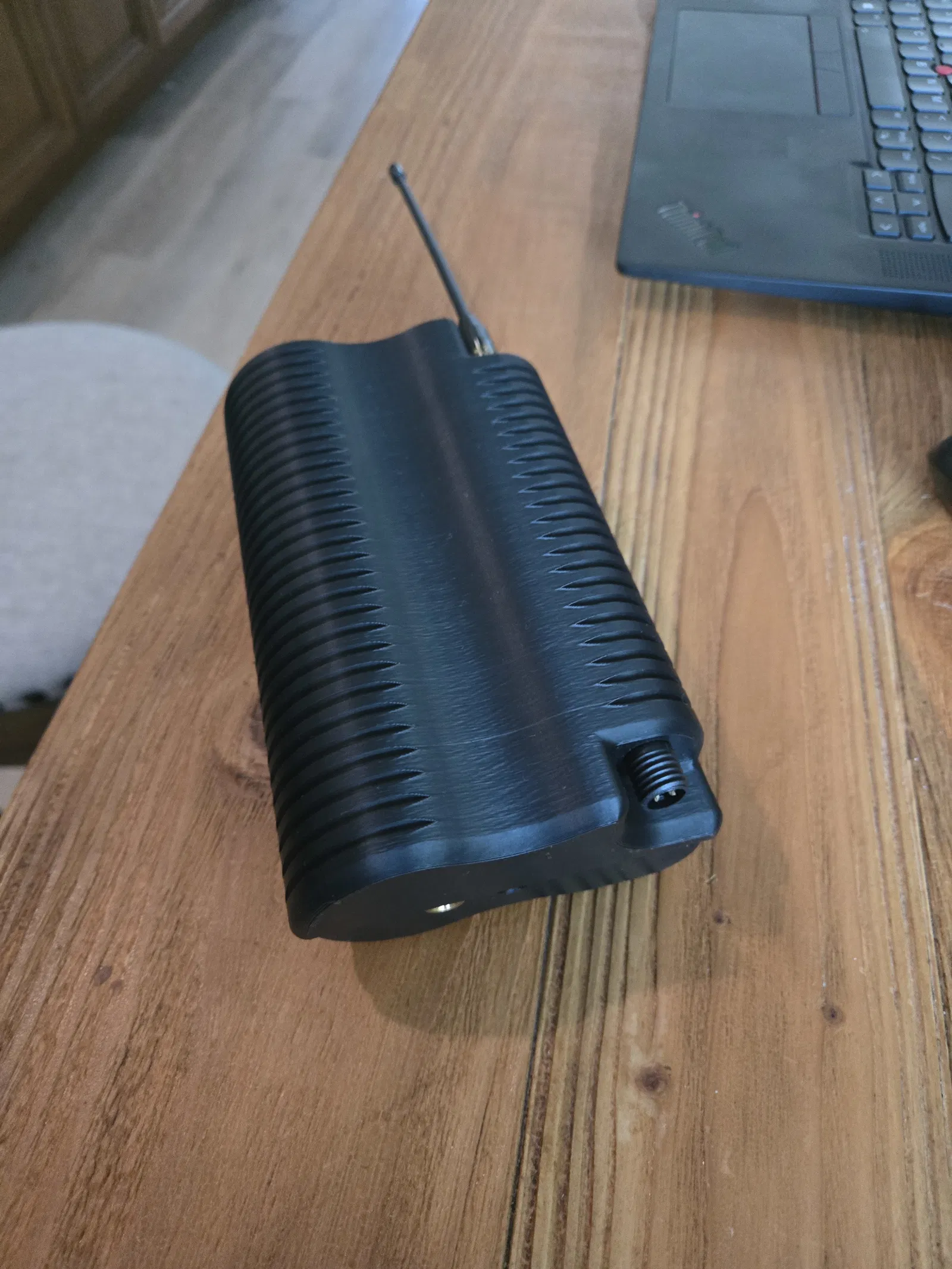

Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore) - Image 4

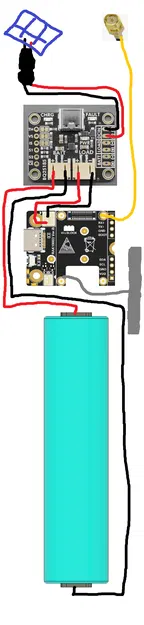

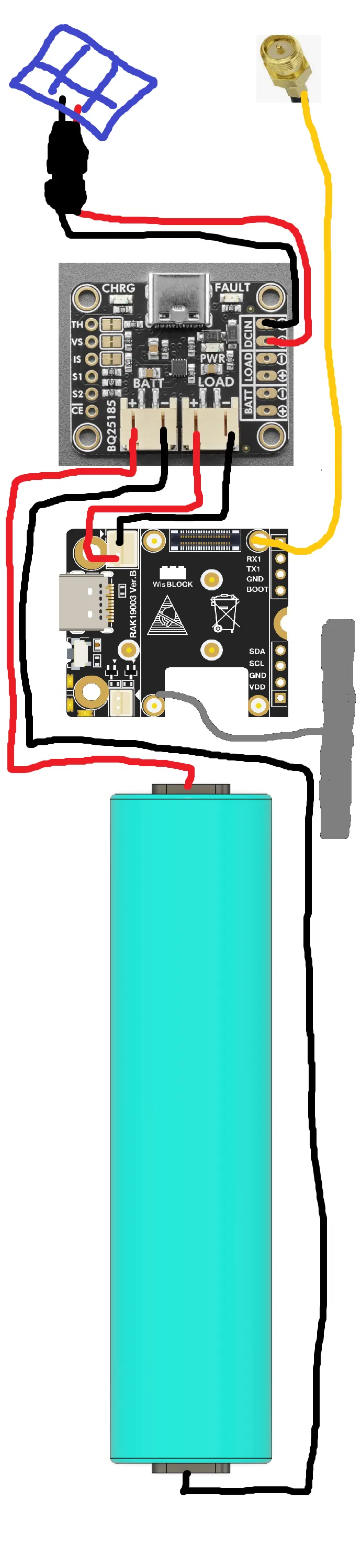

Vỏ chống chịu thời tiết bền bỉ cho Node Mesh (LoRa Radio Meshtastic/Meshcore) - Image 5
Chi tiết
Tải xuống
Bình luận
Showcase
Remixes

Mô tả

Nội dung được dịch bằng AI

Cái vỏ node Meshtastic/Meshcore nhỏ gọn và bền bỉ này dựa trên RAK19003, pin LiFePo 33140 và bộ sạc năng lượng mặt trời Adafruit. Xem danh sách các bộ phận bên dưới.

Miếng đệm được thiết kế để làm bằng sợi TPU 1.75mm hoặc sử dụng vòng đệm o-ring tiêu chuẩn 0.070" hoặc chỉ cần dùng một ít keo RTV. Cũng có thể cần phải niêm phong bề mặt của bộ phận để ngăn nước xâm nhập.

Tên bộ phận Số lượng Giá mỗi cái Tổng cộng Ghi chú Link
RAK19003 1 25 25 Bộ kit truyền LORA RAK Wisblock 915Mhz Meshtastic Starter Kit: Basic Meshtastic Kit for LoRa
Tấm pin năng lượng mặt trời 5W 1 11 11 Tấm pin năng lượng mặt trời 5W cho camera an ninh có USB 5V https://www.amazon.com/dp/B0F4WR15T7?ref_=ppx_hzod_title_dt_b_fed_asin_title_0_0
Ăng-ten 915Mhz 1 4.5 4.5 Ăng-ten LoRa 915MHz 5dBi SMA Male 195mm + Cáp SMA Female https://www.amazon.com/dp/B0CXJ5G4KB?ref=ppx_yo2ov_dt_b_fed_asin_title
Bộ điều khiển sạc 1 8.6 8.6 Bộ sạc pin Lithium Ion/Polymer Adafruit bq25185 USB / DC / Solar Adafruit bq25185 USB / DC / Solar Lithium Ion/Polymer charger : ID 6091 : Adafruit Industries, Unique & fun DIY electronics and kits
Đầu nối JST PH2.0 2 0.4 0.8 Đầu nối cái JST PH 2.0 2 chân 2.0mm https://www.amazon.com/gp/product/B0DQWGP6KT/ref=ox_sc_act_title_1?smid=A3A0BKO9MSXDIT&th=1
Đầu nối M10 1 1.5 1.5 Đầu nối M10 chống nước 2 chân https://www.amazon.com/gp/product/B0FNX18TNC/ref=ox_sc_act_title_1?smid=A1KO55FEAO8RRQ&psc=1
Pin 1 5 5 Pin Gotion 33140 Lifepo4 https://www.amazon.com/dp/B07KK94MSR?ref=ppx_yo2ov_dt_b_fed_asin_title
M4x25 phẳng 3 0.5 1.5 https://www.mcmaster.com/catalog/131/3488/92125A202
M3x12 lục giác 3 0.5 1.5 https://www.mcmaster.com/catalog/91292A114
M4 ép nhiệt 3 0.5 1.5 https://www.mcmaster.com/catalog/94459A150
M3 ép nhiệt 3 0.5 1.5 https://www.mcmaster.com/catalog/131/3643/94459A130
Ép nhiệt 1/4-20 3 0.5 1.5 https://www.mcmaster.com/catalog/94459A737
