Các bộ phận Duender Hybrid Có Bánh Xe

Lúc tui lắp con DuEnder của tui, tui chưa có sẵn tiền mua ray trượt, mà tui muốn có thể gắn sau này á...

Rồi tui xem qua mấy điểm khác biệt, cái vấn đề duy nhất là cái đường đi của dây đai nó bị đẩy lên cao hơn do vị trí của mấy cái ray trượt...

Để giải quyết vụ này, tui phải chỉnh sửa hai thứ:

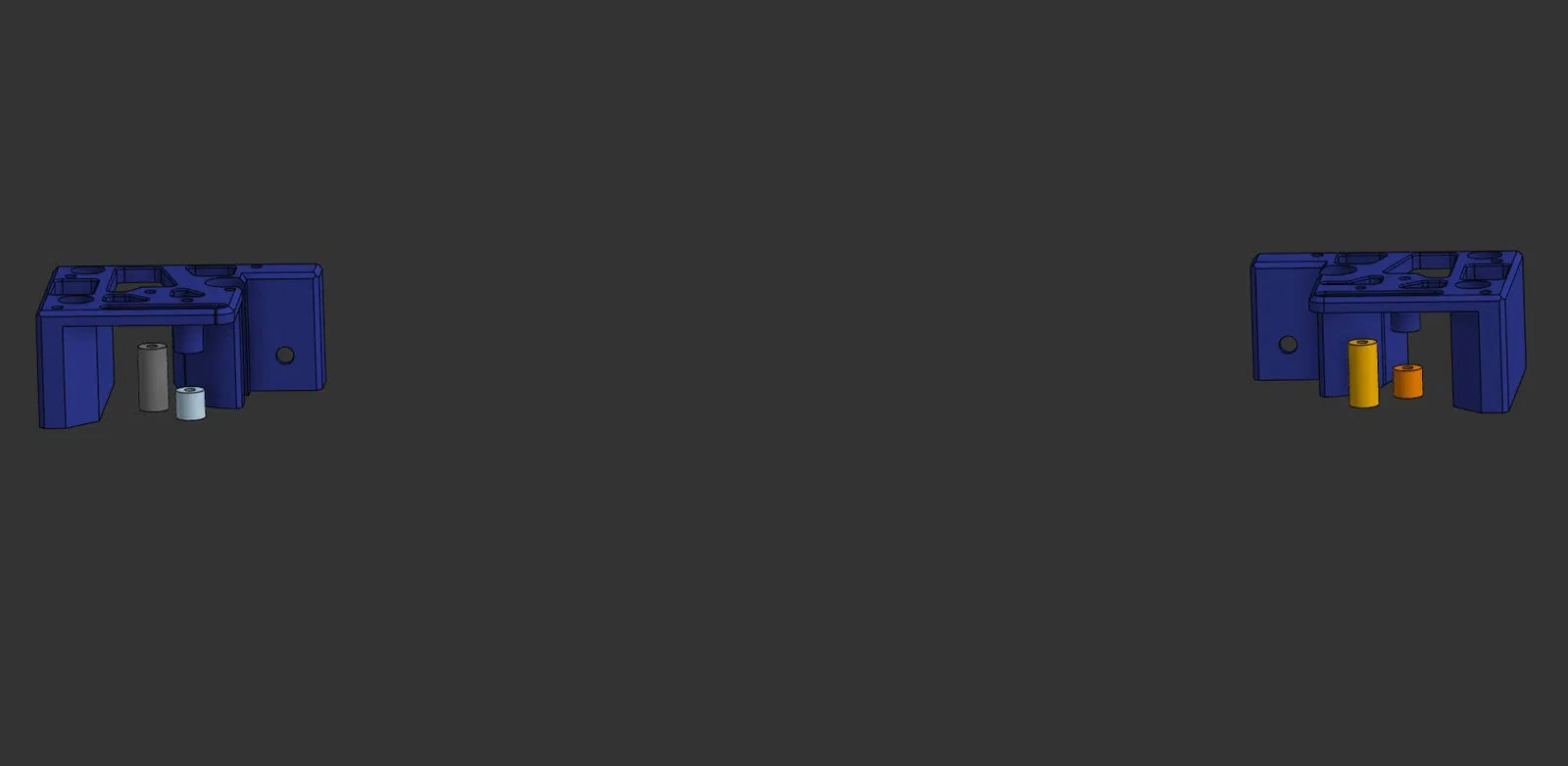

1. Mấy cái pát trục X phải làm cao lên để đẩy mấy cái puly lên cao hơn.
2. Cái plate gắn đầu đùn phải chỉnh cái khe dây đai lên cho nó hợp.

Thế là tui làm vậy đó. Một cái lợi ích nữa là nó tạo thêm không gian cho mấy cái motor bước dài tới 48mm cho chuyển động X/Y (mà hình như mấy con motor ngon nhất là cỡ đó).

Tui cũng thêm mấy cái miếng đệm nữa... một cái để thay cho cái có sẵn trong bộ lắp ráp, với một cái nữa để thêm khoảng đó vô con vít của cái puly kia.

Cái này cũng cần vít dài hơn cho mấy bộ phận của khung trục X, tới 40mm cho hai con vít ở chỗ mấy cái puly và 35mm cho mấy con còn lại, thay vì 30mm như bản gốc.

Nếu ông bà không muốn khoan lỗ trên cái đế, tui có kèm theo file .step cho cái plate gắn đầu đùn để có thể đem đi CNC...

Tui để mấy cái lỗ nhỏ là 2.5mm phòng trường hợp ông bà muốn tiện ren M3.

Tôi cũng tạo thêm mấy cái file cho thanh nhôm 4040 và cái pát gắn Dragonburner nữa.
