Kệ giữ chai Multiboard đáy hở nhiều kích cỡ

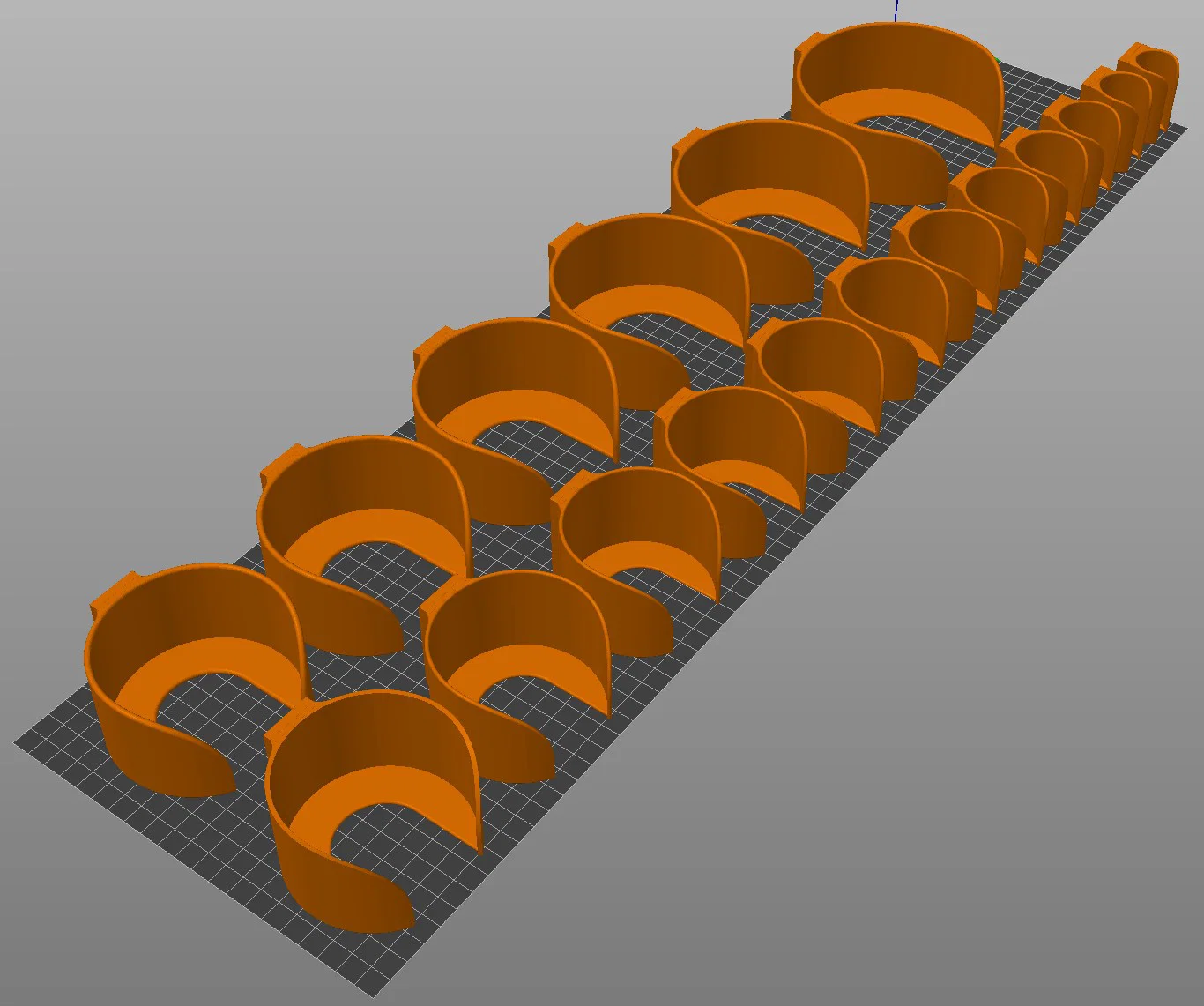

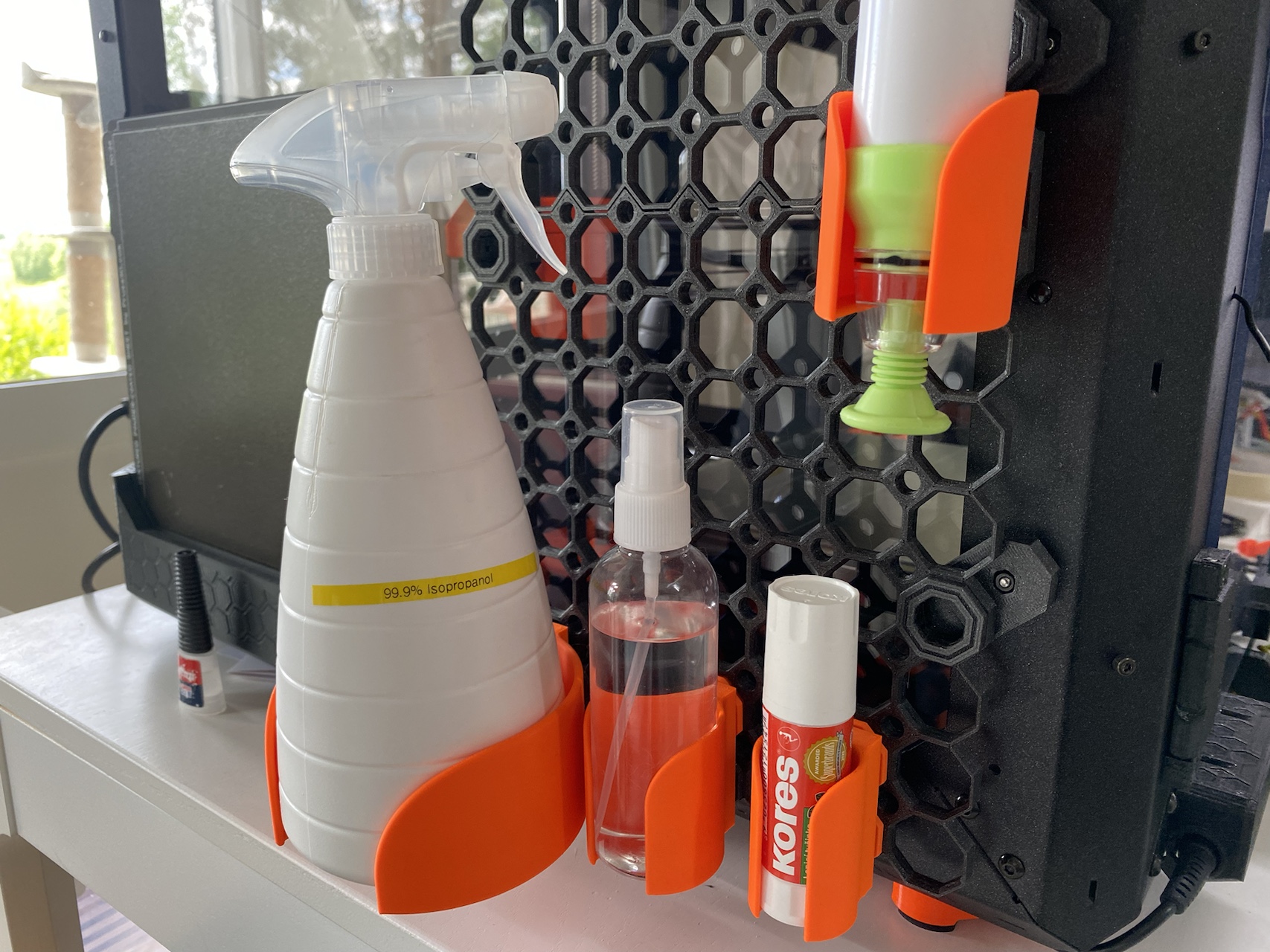

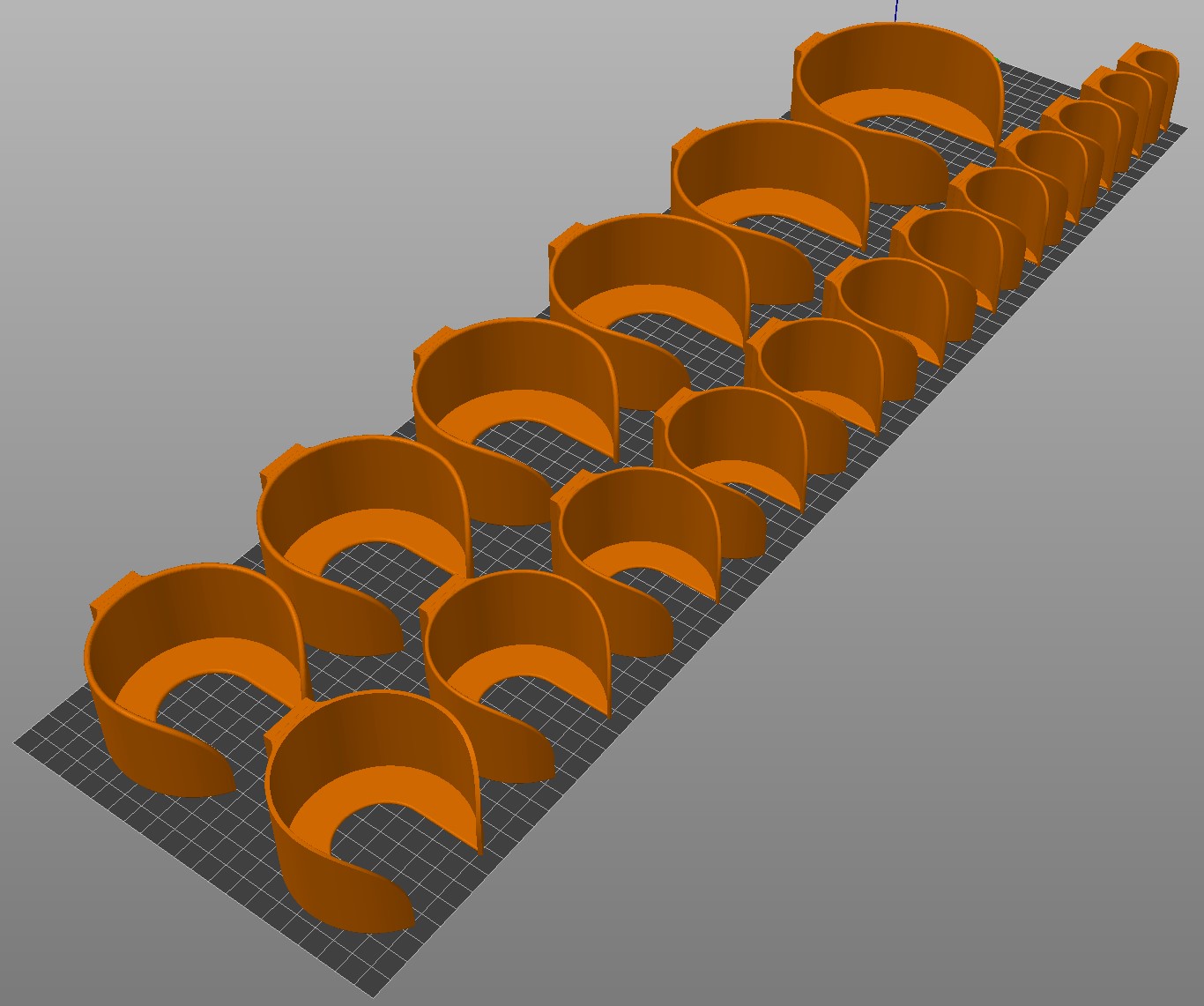

Kệ giữ chai cho Multiboard có đáy hở với nhiều kích cỡ từ 25mm đến 120mm.

Kệ giữ chai sử dụng khớp nối linh hoạt MultiConnect. Chỉ cần gắn các khớp nối MultiConnect vào bảng của bạn rồi gắn kệ giữ chai lên các điểm kết nối này.

Cài đặt in được đề xuất (giống mặc định của multiboard):

• 3 lớp tường với độ dày tường
• 15% vật liệu độn
• Không cần đế đỡ
• Chiều cao lớp 0.2 mm
• Vòi phun 0.40 mm
• PLA

Lưu ý cho mô hình Autodesk Fusion tham số

Mô hình tham số bao gồm một trong những khớp nối MultiConnect của David D như một thành phần, điều này có nghĩa là bạn không thể chỉ chọn File>3D Print từ Autodesk Fusion. File>3D Print không thể hợp nhất giá đỡ chai với khớp nối.
Để có toàn bộ mô hình sẵn sàng cho slicer, hãy chọn File>Export và chọn .stl trong Autodesk Fusion.

Tham số:

• diameter - Đường kính giá đỡ chai bao gồm cả dung sai, vì vậy tùy thuộc vào máy in của bạn, hãy thêm một chút biên độ nhỏ vào đường kính bạn muốn.
• wall - Độ dày thành giá đỡ chai.
• height - Chiều cao giá đỡ chai. Nhưng lưu ý rằng thành phần khớp nối MultiConnect không thể thay đổi kích thước bằng tham số này.

Đặc biệt cảm ơn Jonathan (KeepMaking) vì đã tạo ra multiboard và David D vì đã tạo ra các khớp nối MultiConnect linh hoạt.

Nhật ký thay đổi:
22-Jul-2024 - Đã thêm các kệ có đường kính 42.5, 47.5, 52.5, 57.5, 62.5, 67.5, 72.5 & 77.5

31-Jul-2024 - Đã cập nhật các kệ có đường kính 42.5, 47.5, 52.5, 57.5, 62.5, 67.5, 72.5 & 77.5 để khắc phục sự cố đáy mô hình không phẳng với móc treo.
Cảm ơn bạn đã báo cáo lỗi này Derek R.

25-Jan-2025 - Đã thêm mô hình Autodesk Fusion tham số.
