Multiconnect - bộ kết nối đa năng cho multiboard

Thông báo quan trọng: Mình đã phát hành phiên bản 2 của hệ thống multiconnect cho multiboard. Phiên bản này hoàn toàn tương thích, đồng thời tích hợp thêm một số cải tiến về khả năng xử lý và tính linh hoạt. Mình khuyên bạn nên luôn in các phiên bản mới. Bộ kết nối đa năng dùng để treo các hộp/kệ hoặc bất cứ thứ gì khác lên multiboard của bạn. Bộ kết nối này khá đa năng và cho phép bạn gắn bất cứ thứ gì mình muốn. Bản thân bộ kết nối chỉ là một tiện ích cho các mô hình khác, bạn cần nó nếu muốn sử dụng bất kỳ mô hình nào sau đây: * Kệ multiboard gridfinity

• Hộp multiboard hoặc hộp multiboard v2
• Hộp mở multiboard
• Kệ multiboard cho hộp multigrid

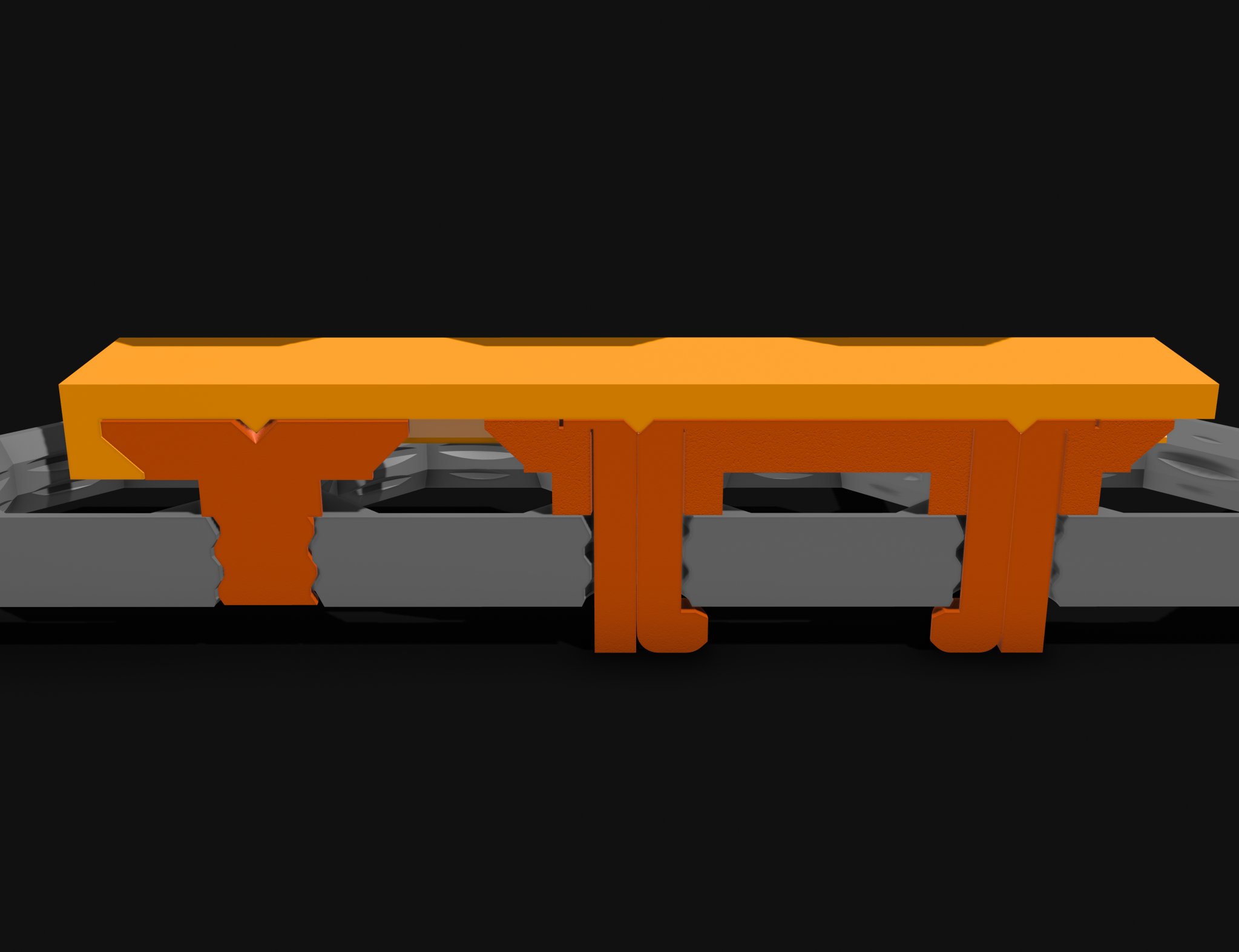

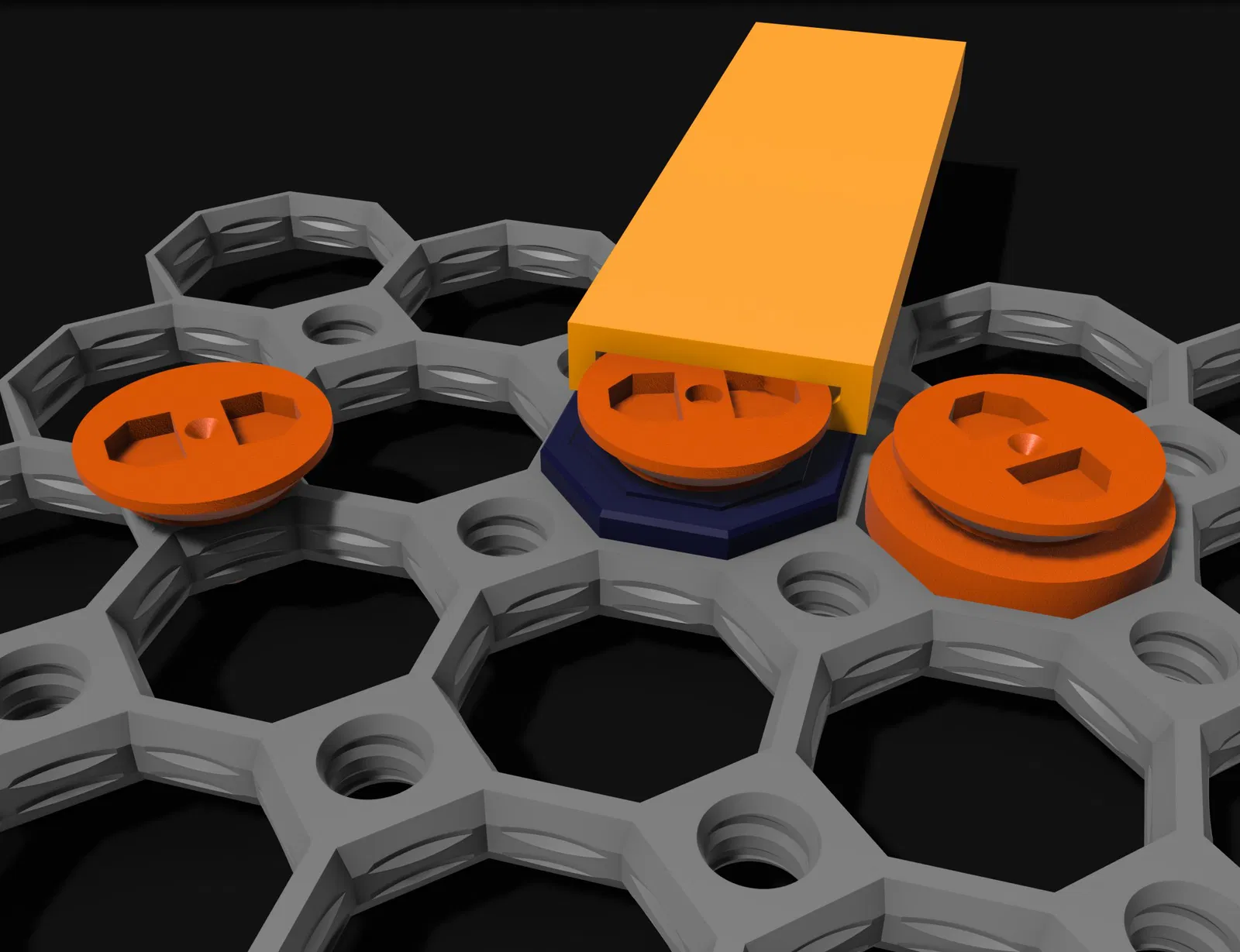

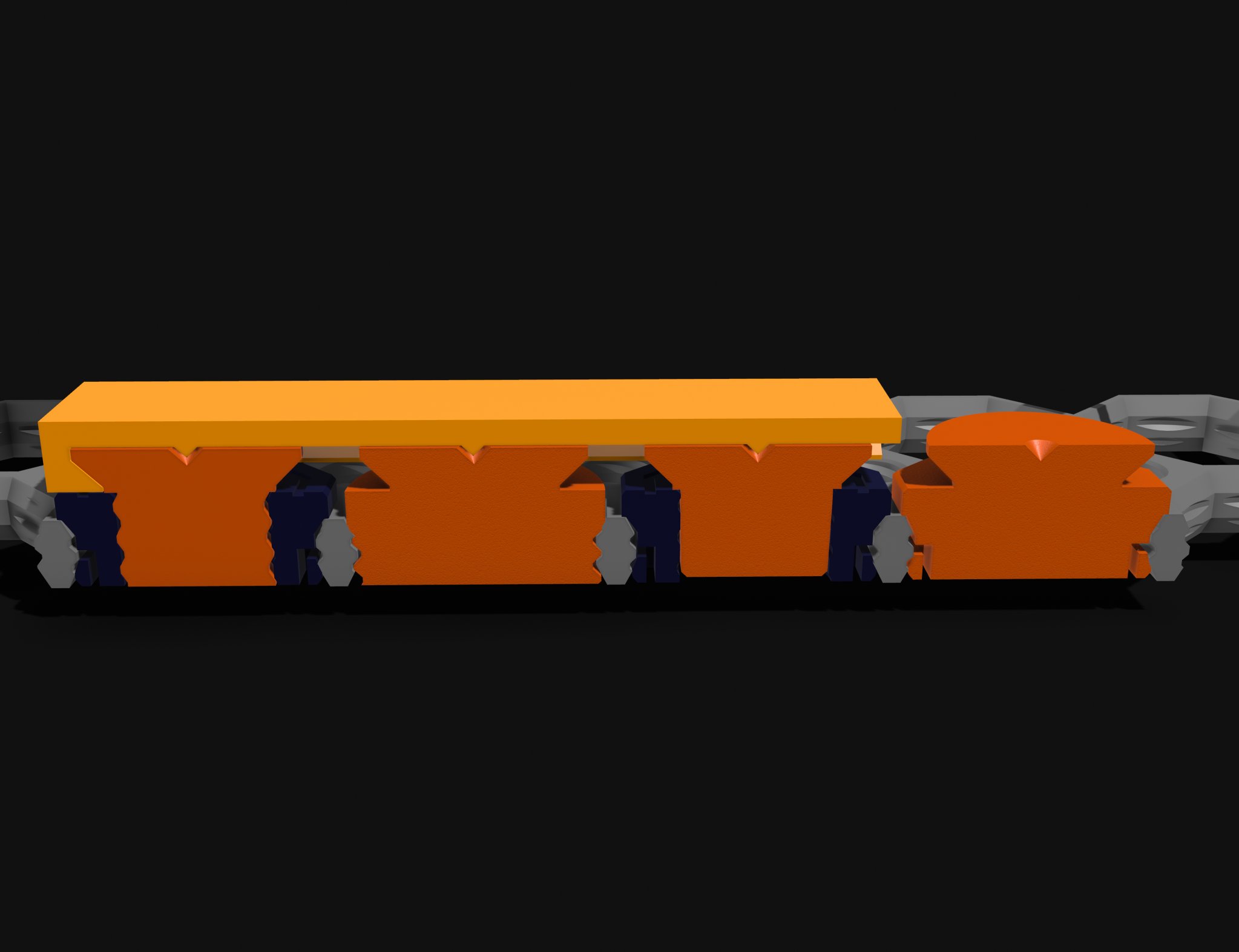

• …và nhiều hơn nữa, như sử dụng multiconnect làm giải pháp treo tường multiboard của bạn Xem tất cả các mô hình tương thích sử dụng thẻ multiconnect tại đây trên printables hoặc thẻ multiconnect trên thangs. Tại sao nên sử dụng bộ kết nối này: Bộ kết nối này có thể sử dụng phổ biến và cho phép lắp đặt cũng như tháo gỡ nhanh chóng và dễ dàng mọi thứ bạn muốn, đồng thời vẫn khá chắc chắn. Ngoài ra, bộ kết nối sẽ vô hình khi có thứ gì đó được gắn vào, giúp tổng thể trông đẹp mắt hơn. Ngoài ra, bạn có thể sử dụng bộ kết nối này cho các mô hình của riêng bạn, xem bên dưới. Cách sử dụng: Bộ kết nối có các biến thể khác nhau cho các lỗ khác nhau trên multiboard của bạn. Hãy chọn loại phù hợp nhất với nhu cầu của bạn. Nói chung, mình đề xuất sử dụng: * Bộ kết nối cỡ trung bình nếu bạn đã gắn bất kỳ snap nào
• Loại lớn cho mọi thứ khác khớp với lưới thông thường
• Bộ kết nối snap khi bạn chỉ muốn gắn bộ kết nối vào
• Bộ kết nối push fit khi bạn chỉ muốn gắn vào và đã có sẵn snap

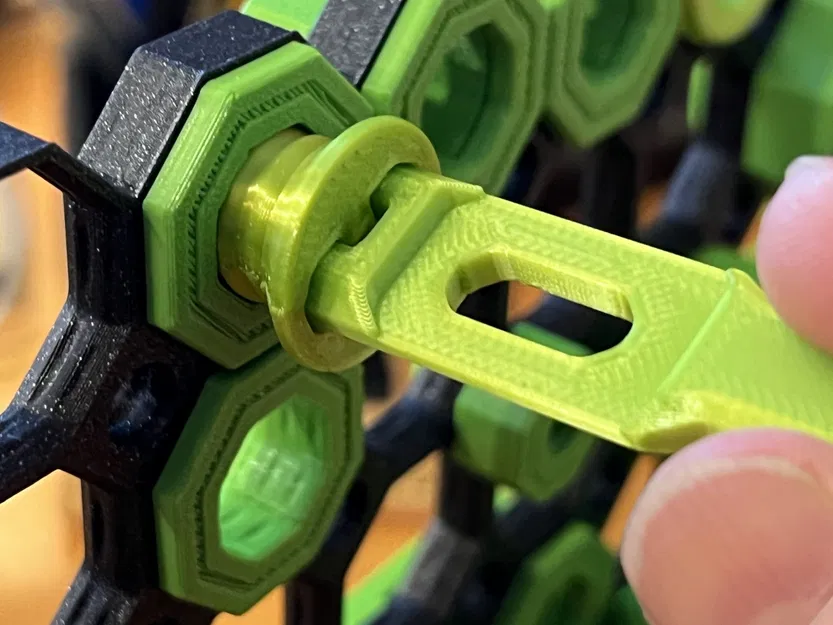

• Các loại nhỏ để chuyển sang bố cục lưới lỗ nhỏ. Bộ kết nối vít có hai phiên bản, một phiên bản có đầu khá phẳng và một phiên bản để sử dụng multitool đi kèm với multiboard của bạn làm tua vít. Mình đề xuất luôn in các phiên bản multitool, vì đầu bộ kết nối sẽ không nhìn thấy được sau khi bạn kết nối bất cứ thứ gì vào đó. Đối với bộ kết nối vít lớn và bộ kết nối push fit, cũng có các phiên bản có thể in nằm ngang trên bàn in. Điều này sẽ tăng đáng kể độ bền của bộ phận. Ngoài ra, mình đã tạo một bộ kết nối hoàn toàn khác cho các lỗ nhỏ sử dụng ngàm push fit. Việc lắp đặt chúng khá dễ dàng: Gắn phích cắm vào bộ kết nối, sau đó cả hai vào bảng. Nó sẽ được giữ cố định tại điểm này, nhưng sẽ không thể chịu được trọng lượng. Sau đó, sử dụng hai chốt khóa để cố định phích cắm ở cả hai đầu. Các ứng dụng khác: Bạn cũng có thể sử dụng hệ thống kết nối với honeycomb storage wall của mình hoặc bất kỳ tường/bề mặt nào bạn có thể bắt vít vào. Về hệ thống kết nối: Thiết kế/kích thước của bộ kết nối thực tế khá đơn giản. Bạn có thể xem tệp PDF kích thước được cung cấp để tạo mô hình của riêng mình bằng bộ kết nối tương tự. Ngoài ra còn có các tệp STEP chỉ bao gồm đầu kết nối và mặt sau của hộp/kệ để sử dụng cho các sáng tạo của riêng bạn. Bạn cứ tự nhiên sử dụng chúng. Hướng dẫn in: Tất cả các bộ kết nối được cung cấp theo hướng mà chúng nên được in. Sử dụng ít nhất 3 lớp vỏ ngoài và mình đề xuất ruột ít nhất 20%. Mình đang sử dụng mẫu ruột grid infill, nhưng các mẫu khác cũng có thể ổn. Vui lòng không in ở chế độ “superfast”, hãy sử dụng “STRUCTURAL” cho máy in Prusa chẳng hạn. Cách sử dụng cho mô hình của bạn: Nếu bạn thích bộ kết nối này, bạn có thể dễ dàng tạo các mô hình của riêng mình dựa trên hệ thống kết nối. Tất cả những gì bạn cần là mặt sau để gắn vào mô hình của bạn. Xem multiconnect modeling files tại đây trên printables. Điều này cũng bao gồm phiên bản âm bản/cắt của mặt sau bộ kết nối, bạn có thể áp dụng cho bất kỳ mô hình hiện có nào. Nếu bạn muốn tạo bộ kết nối của riêng mình, bạn cũng có thể sử dụng các tệp STEP được cung cấp. Chúng chỉ bao gồm phần đầu. Vui lòng tải lên mô hình của bạn bằng thẻ “multiconnect”, để chúng dễ dàng hiển thị với người khác. Trang này cũng liên kết đến thẻ này trên printables và thangs - vì vậy bạn có thể nhận được thêm lượt xem bằng cách sử dụng thẻ này. Ghi nhận công lao cho Jonathan (KeepMaking) đã tạo ra multiboard. Vui lòng đảm bảo bạn cũng tôn trọng giấy phép của tất cả các bộ phận dựa trên multiboard. Giấy phép này cũng áp dụng cho tất cả các bộ phận multiboard tại đây, mặc dù nó không thể được chọn trên printables.
