Hộc tủ Gridfinity 5x3 Remix với Multiconnect

Remix từ Hộp Ngăn Kéo Gridfinity Phối Lại Tác giả rhencullen

Tác giả ColinMacLeod_1993180

Lượt tải
341
Lượt thích
77
Lượt coi
3.004

File 2 1,3 MB

  • Multiboard_Gridfinity_Drawer_Chest-5x3_v2_-_No_Base_1766160119.stlSTL · 330,3 KB
  • Multiboard_Gridfinity_Drawer_Chest-5x3_v2_-_With_Base_1766160120.stlSTL · 1 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#163913
Danh mục
DIY
Ngày đăng

Mô tả

Giới thiệu

Tui muốn có cách gắn ngăn kéo lên Multiboard. Ban đầu, tui có chỉnh sửa lại cái kệ 5x3 của David D, mà rồi tui nghĩ, sao không tích hợp luôn cái hệ thống gắn Multiconnect của ổng vô cái hộc tủ này luôn?

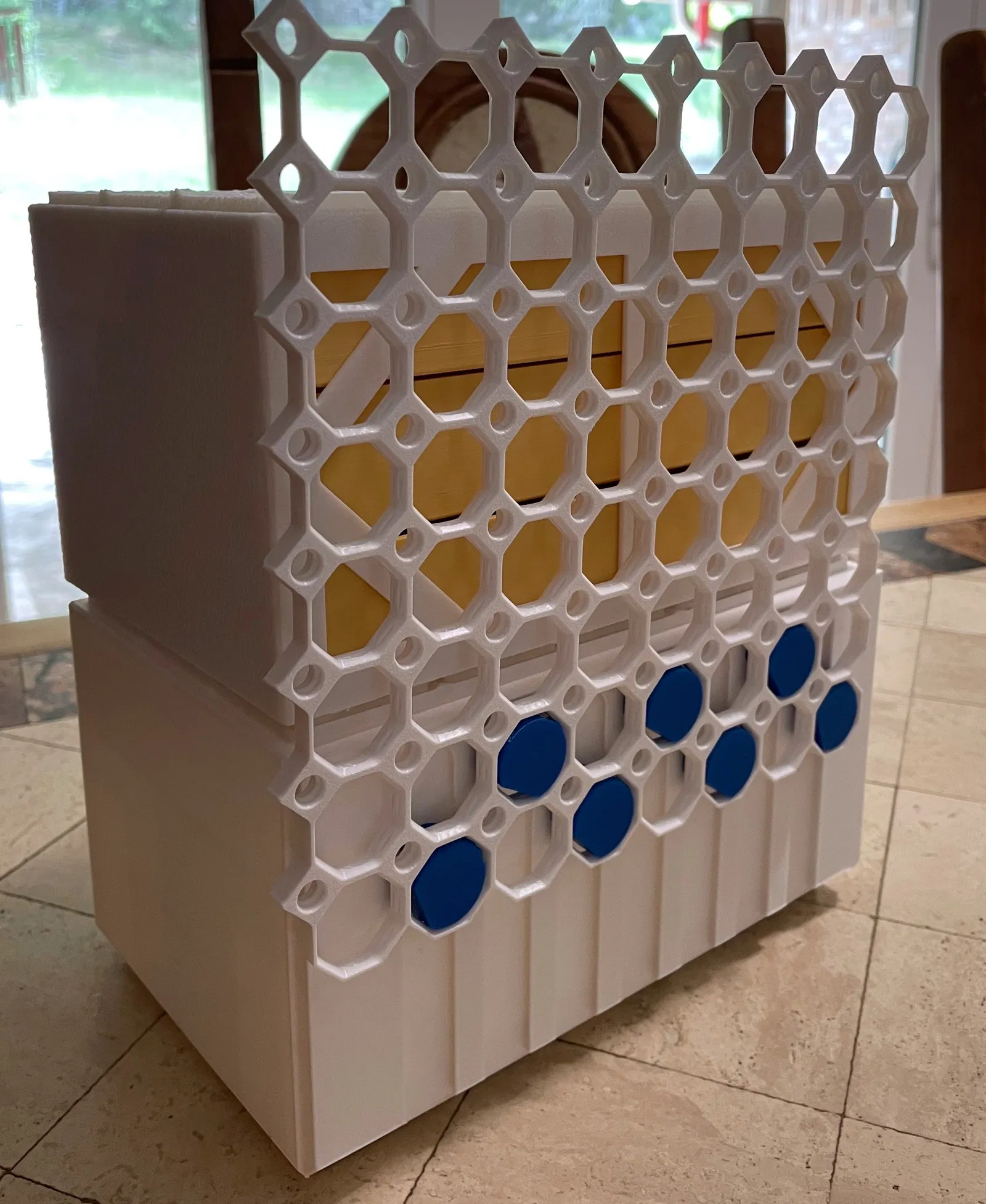

Gắn lên Multiboard

Hướng dẫn gắn lên Multiboard thì y chang cái kệ vậy đó. Bạn cần ít nhất một đầu nối Multiboard, mà xài nhiêu cái cũng được. Gắn mấy cái đó vô Multiboard, rồi trượt cái hộc tủ vô mấy cái đầu nối đó. Cái hộc nó sẽ "click" vô khi bạn ấn xuống.

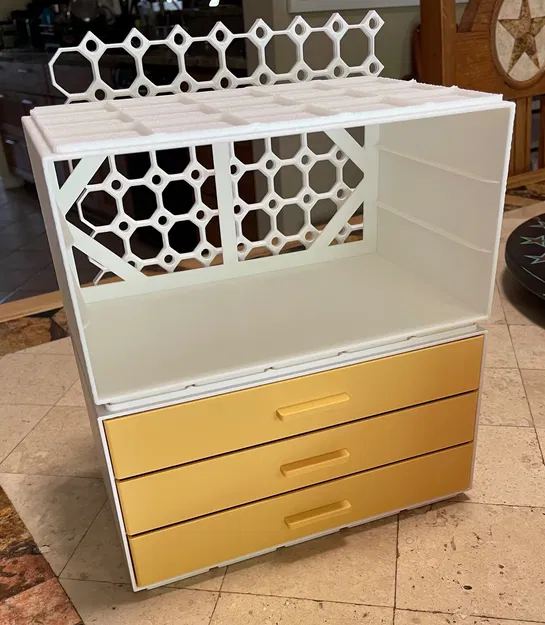

Xếp chồng

Dùng cái lưới Gridfinity ở trên và dưới để xếp chồng lên nhau. Nếu bạn in cái bản không có đế Gridfinity (xem mục "In không cần hỗ trợ"), thì bạn vẫn có thể xếp chồng lên cái bản gốc của Hộc tủ Gridfinity Remix của @rhencullen.

Tôi không chắc nó chịu được bao nhiêu cân - hoặc xếp cao tới đâu - mà cái đầu nối của David D nhìn cứng cáp lắm.

Một ưu điểm quan trọng của bản đầy đủ (có lưới trên và dưới) là bạn có thể gắn thêm các đầu nối Multiboard lên các khối xếp chồng. Việc giữ các khối xếp chồng lên Multiboard làm nó chắc chắn hơn nhiều, và bạn có thể xếp cao bao nhiêu cũng được.

Với cả hai thiết kế, bạn có thể dùng lưới để gắn thêm các module Gridfinity khác lên khối trên cùng. Sáng tạo đi!

In không cần hỗ trợ

Có hai bản.

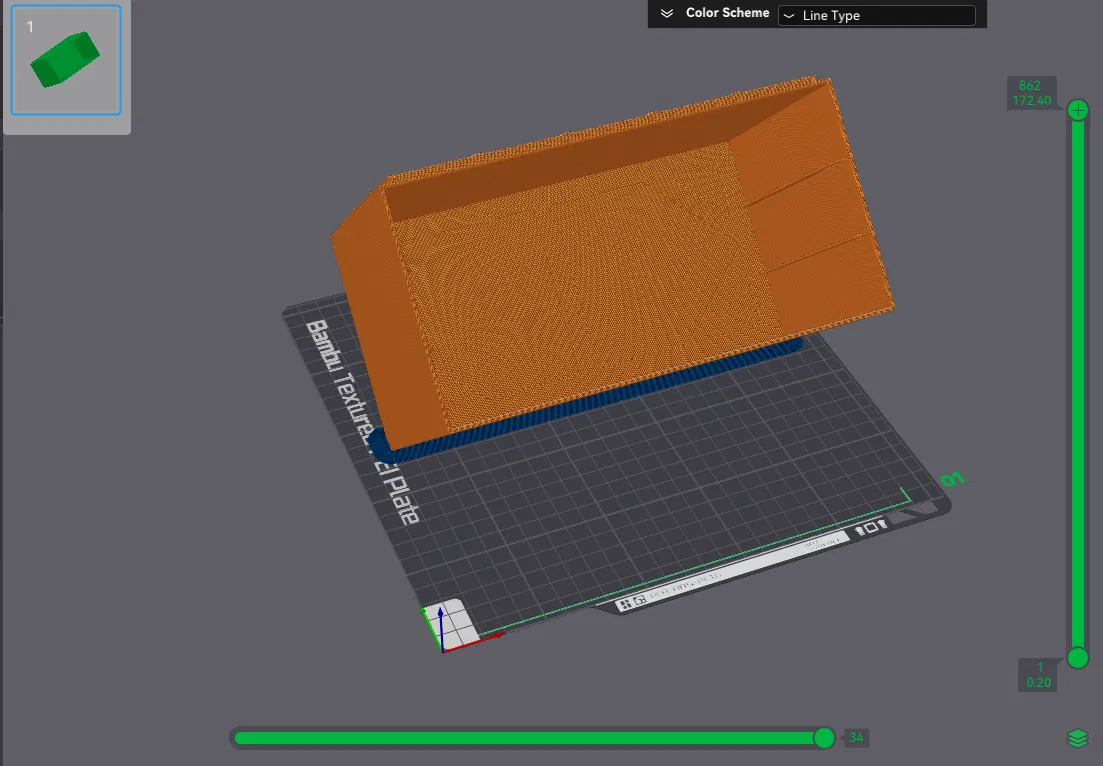

Đã thử nghiệm trên Bambu P1S, bản không có đế Gridfinity không cần bất kỳ bộ phận hỗ trợ nào, dùng ít vật liệu hơn và in nhanh hơn. Một cạnh vát nhỏ ở viền dưới đảm bảo đế bám tốt chỉ với lớp brim.

(Nếu in với lớp brim không hiệu quả với máy in của bạn, bạn có thể .)

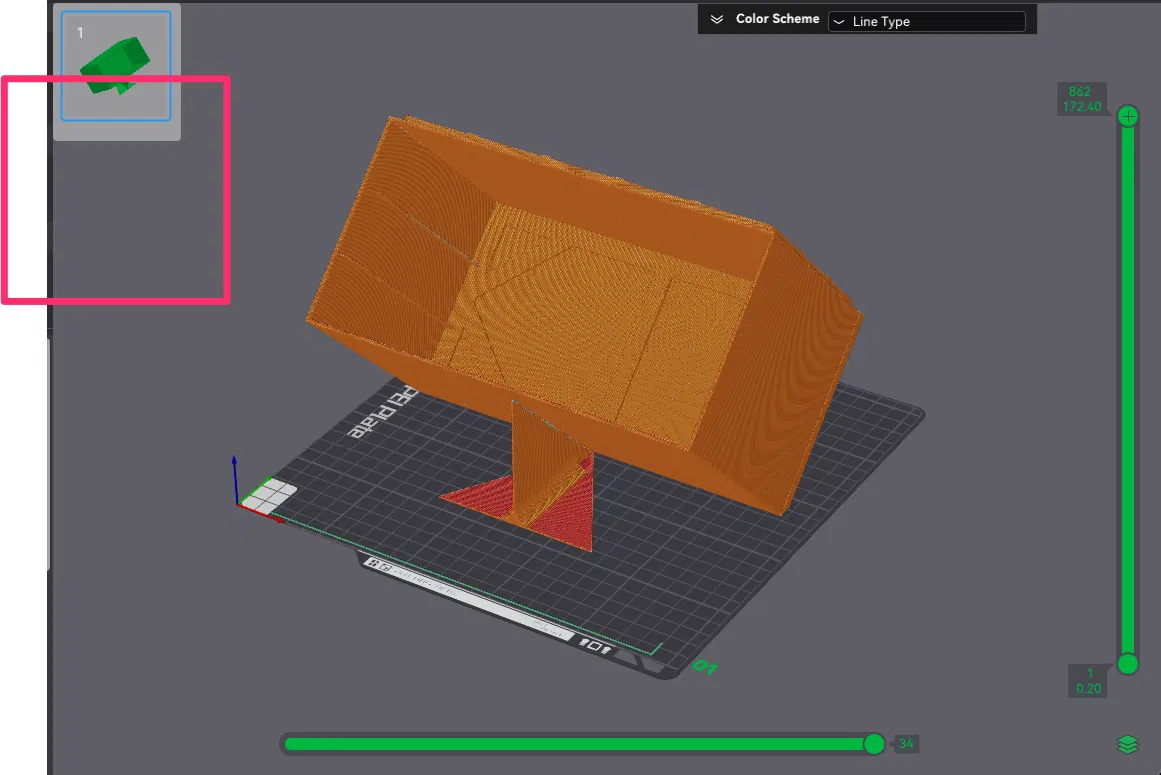

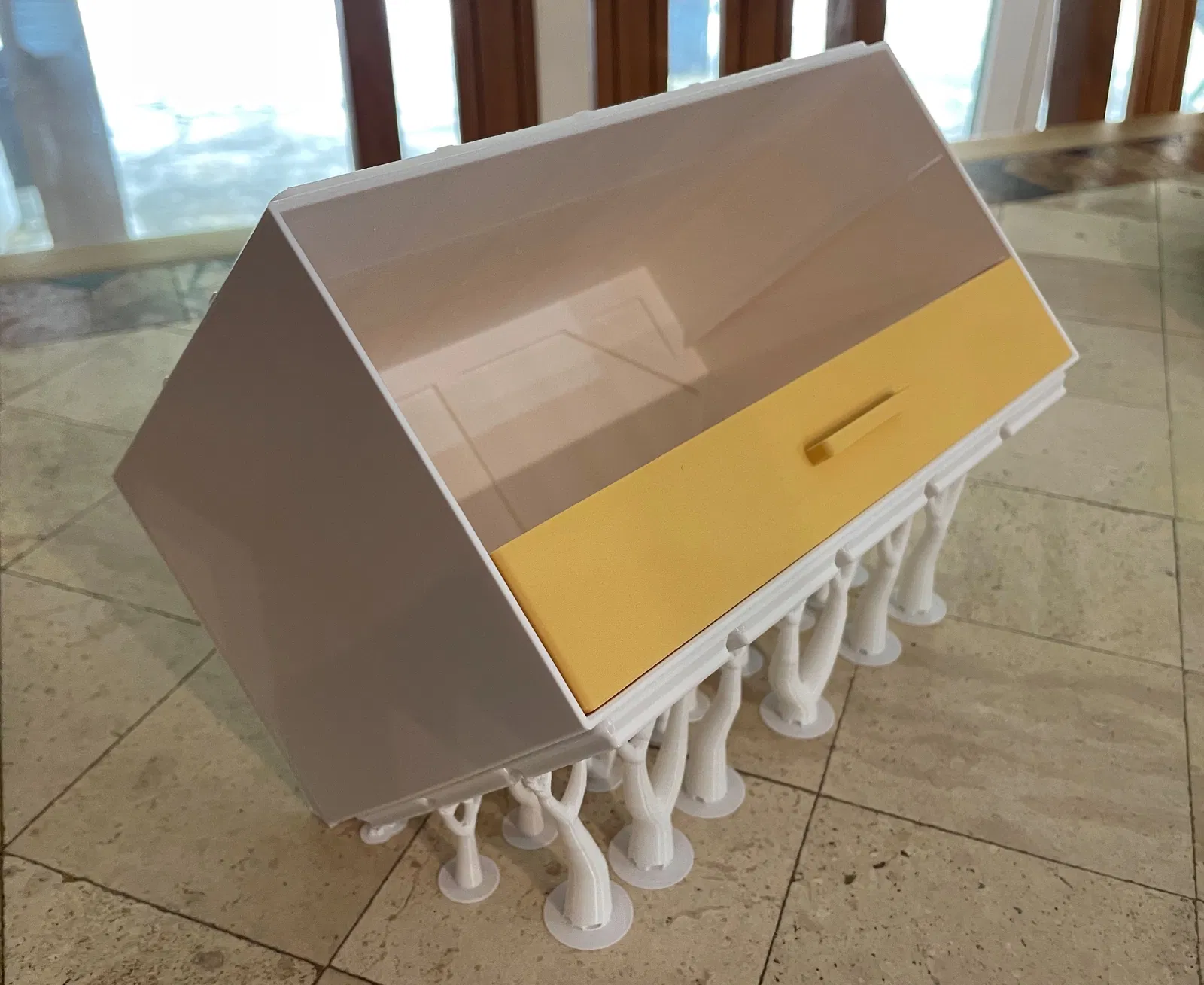

Bản có đế Gridfinity thì cần bộ phận hỗ trợ, nhưng chúng rất dễ gỡ bỏ, với góc nghiêng 45º.

Tui phải phóng to hộc tủ một chút xíu (0.7%) theo chiều Z để đảm bảo các ngăn kéo di chuyển trơn tru. Nếu không phóng to, các ngăn kéo sẽ bị kẹt khi in mô hình ở góc 45º.

Tui đã in bằng PETG và PLA.

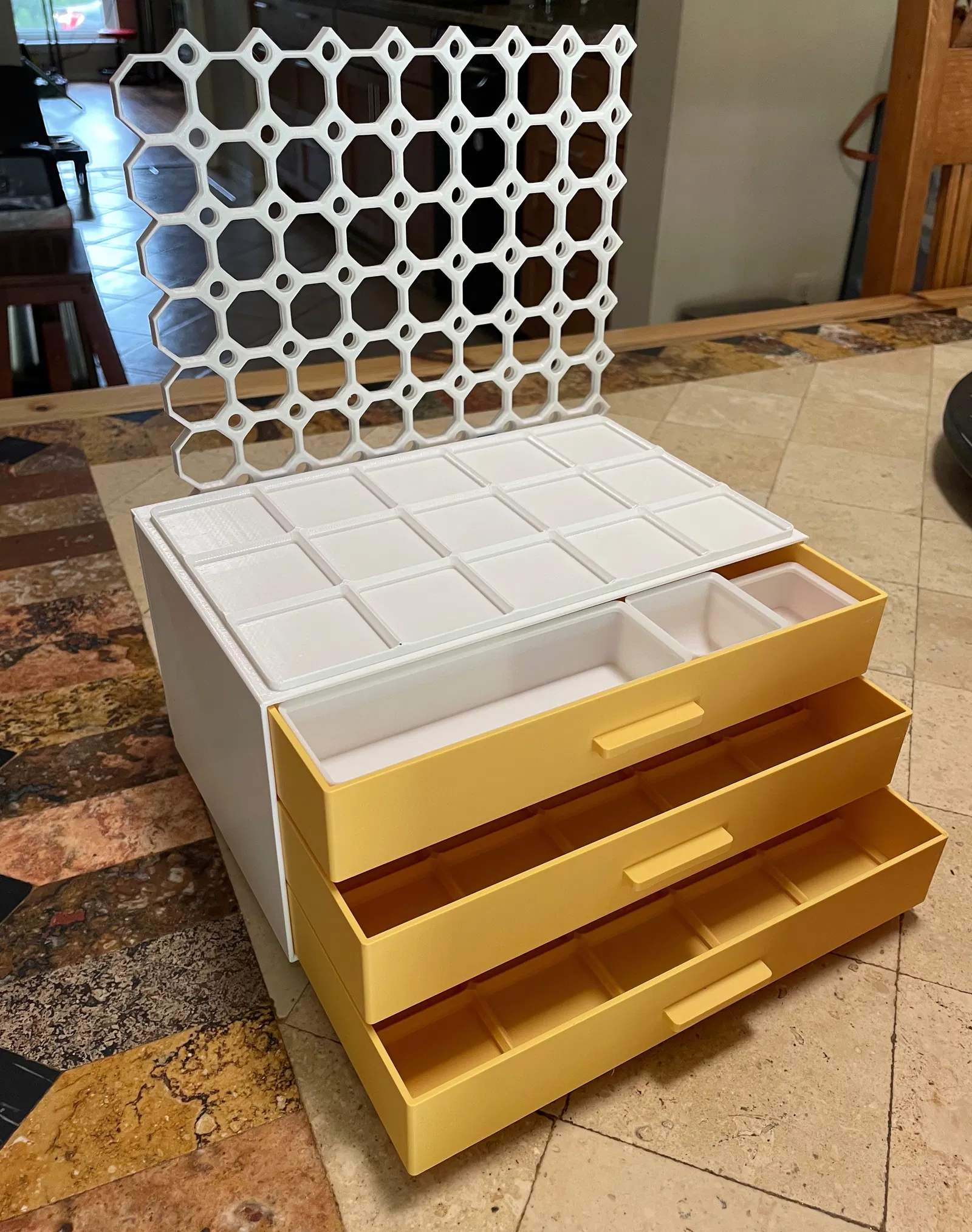

Ngăn kéo

Giống như bản remix gốc của rhencullen, bạn sử dụng ngăn kéo gốc từ dự án của Blasterdad.

Dự án OnShape - Xuất file STEP

Lưu ý đây là bản remix đầu tiên tui làm - cũng là một trong những thứ đầu tiên tui mô hình hóa. Nên tui không biết cách xuất file STEP - chỉ xuất được STL thôi.

Dự án OnShape nằm ở đây.

Nếu bạn biết và có thể chỉ tui cách xuất file STEP bao gồm cả hộc tủ gốc, thì tuyệt vời quá! (Khi tui xuất, tui chỉ lấy được cái đế và cái khung, không có cái hộc tủ.)

Ghi công

Ngoài những tác giả trên mà tui đã chỉnh sửa mô hình của họ, xin ghi công Jonathan (KeepMaking) vì đã tạo ra Multiboard và Zack Freedman vì đã tạo ra Gridfinity.
