Kệ Multiboard Gridfinify

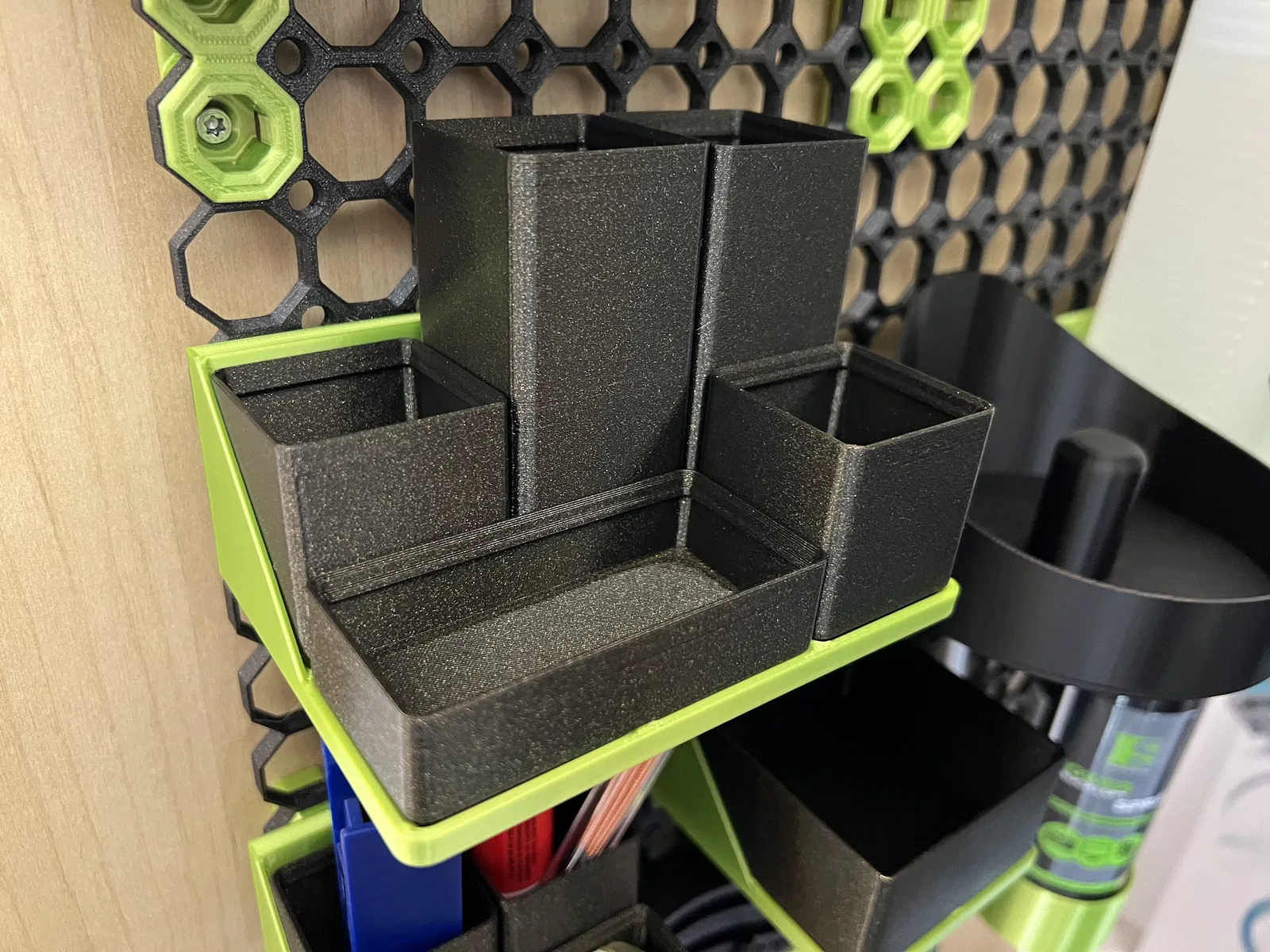

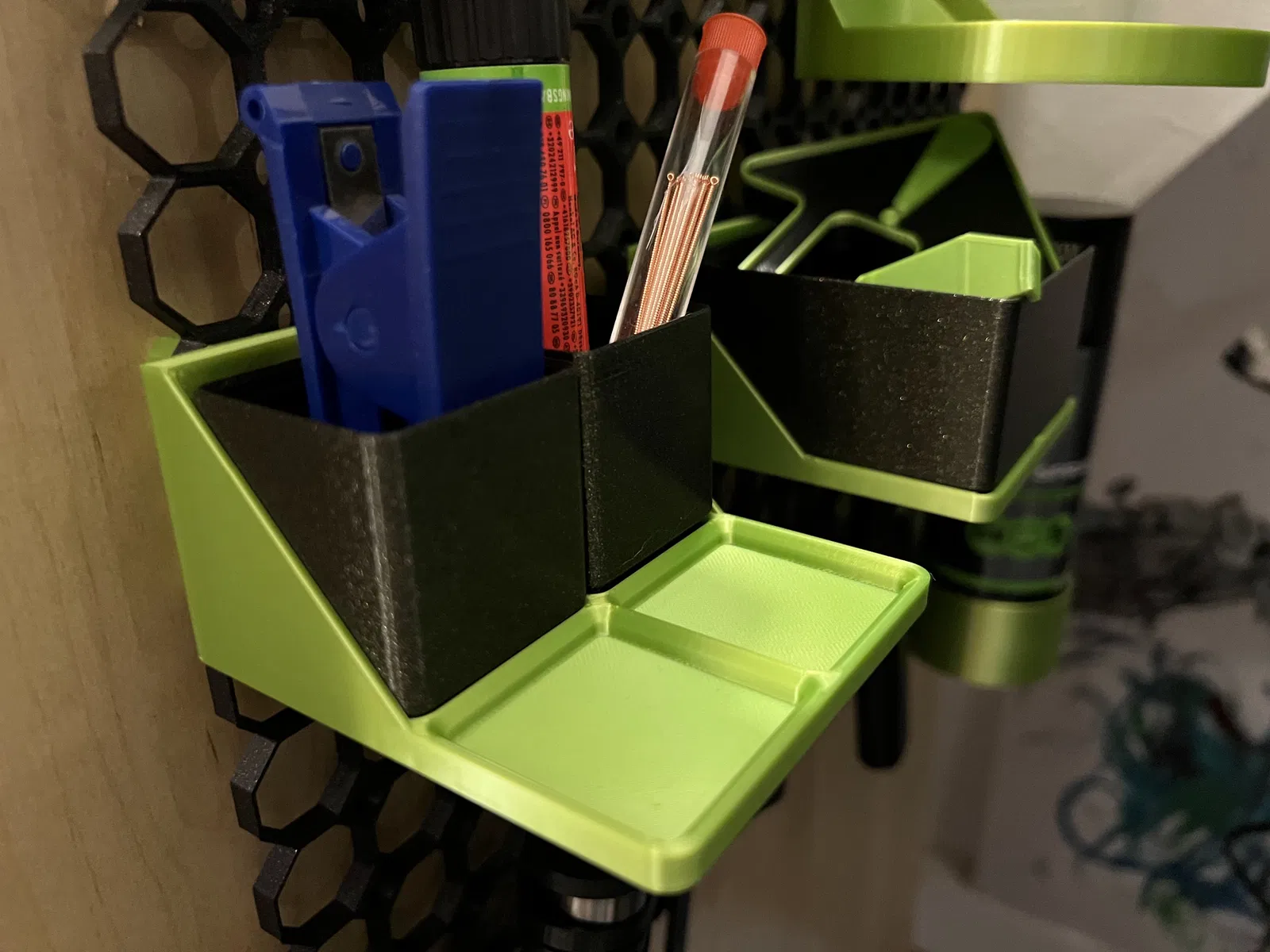

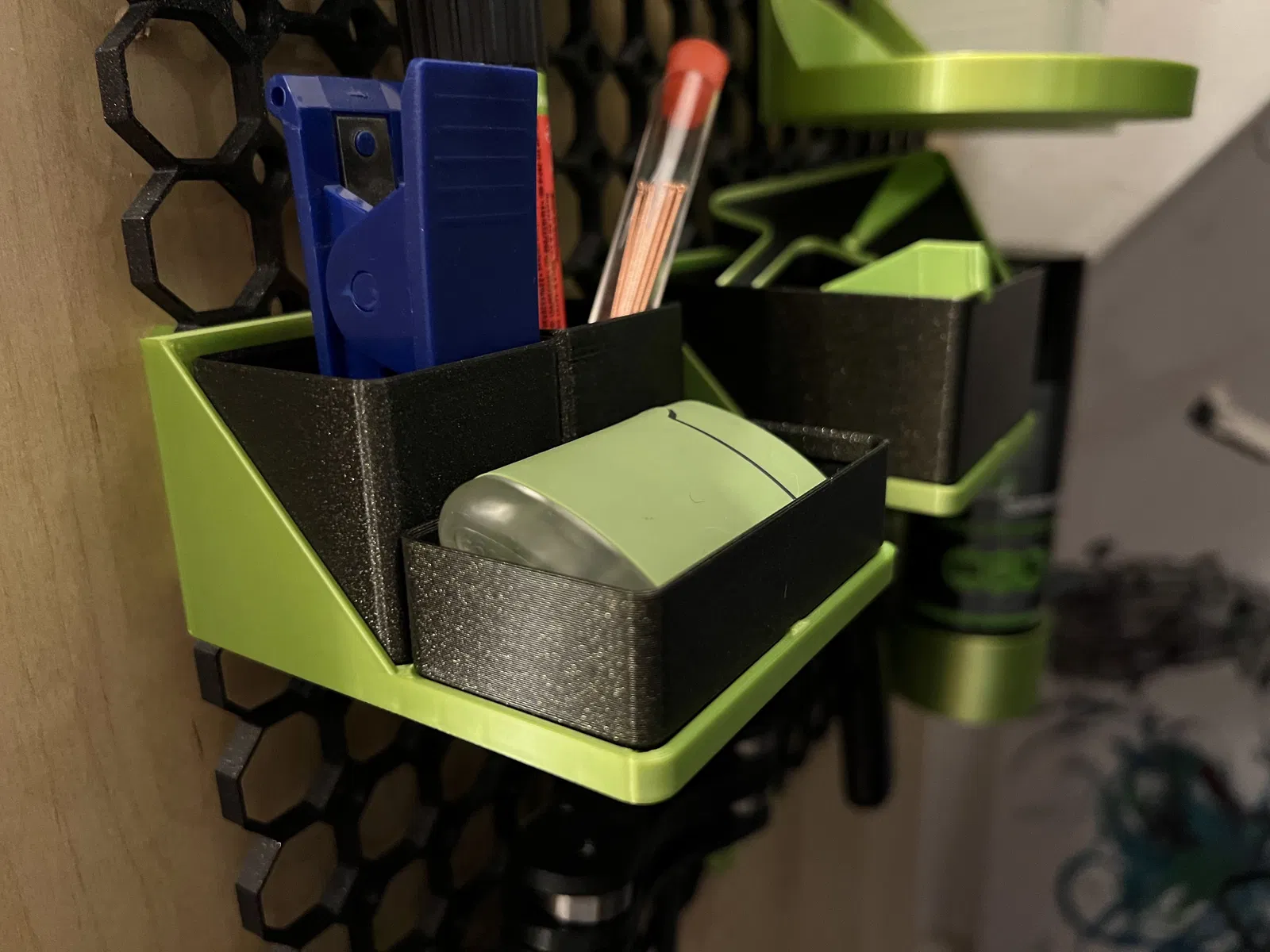

Về sản phẩm: Muốn gắn các khay gridfinity có sẵn của bạn lên tường multiboard mới hay chỉ đơn giản là sử dụng các thùng chứa bạn đã in trước đó? Đây chính là giải pháp phù hợp cho bạn. Chỉ cần tải về một vài cái khớp nối multiboard, gắn nó vào bảng của bạn rồi lắp các kệ lên đó. Các khớp nối cho phép tháo lắp dễ dàng nếu bạn muốn thay đổi gì đó.

Tôi cũng đính kèm tất cả các file STEP cần thiết để bạn có thể tự thay đổi mẫu mã, ví dụ như khi bạn muốn dùng các kích thước khác.

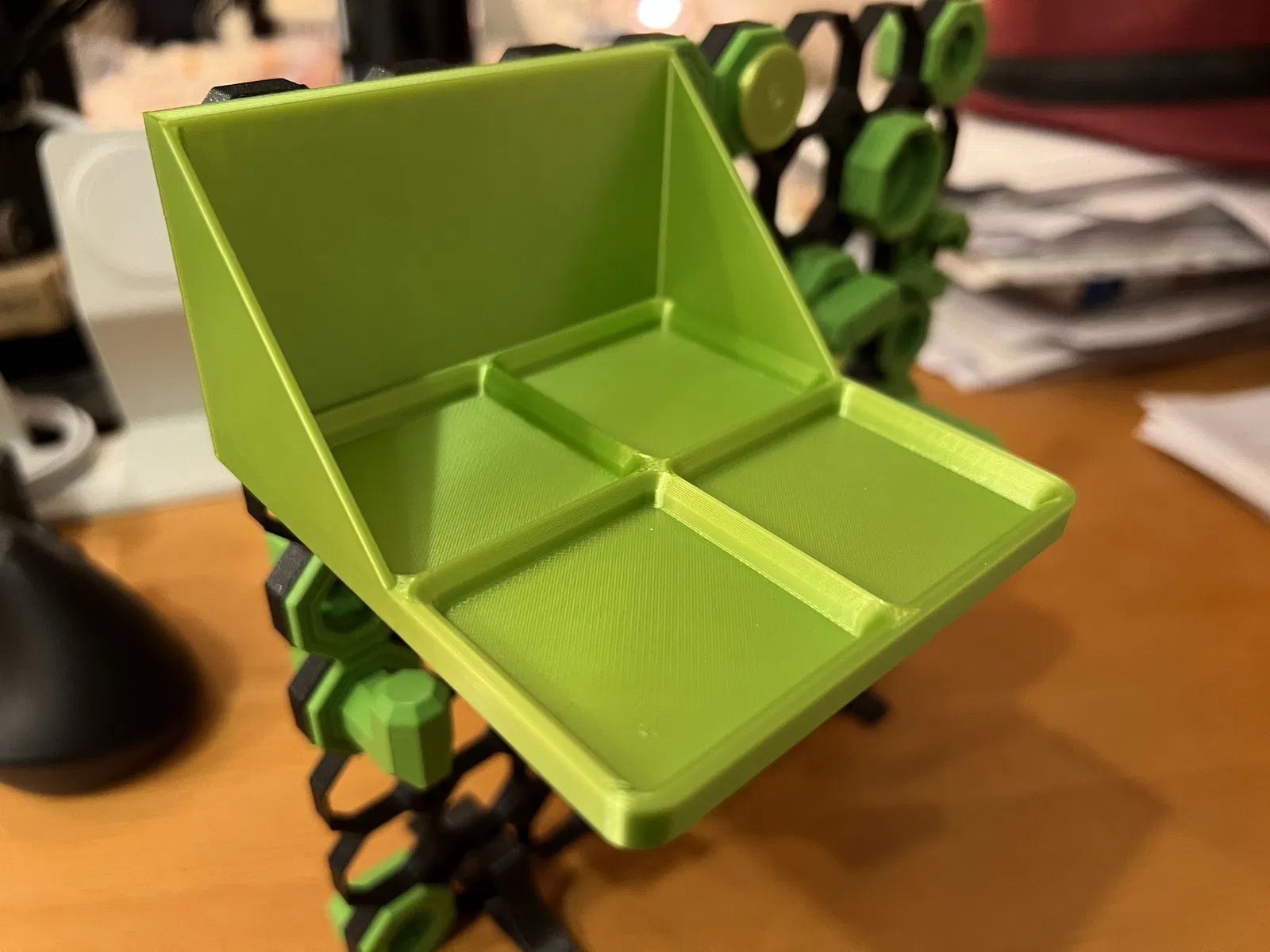

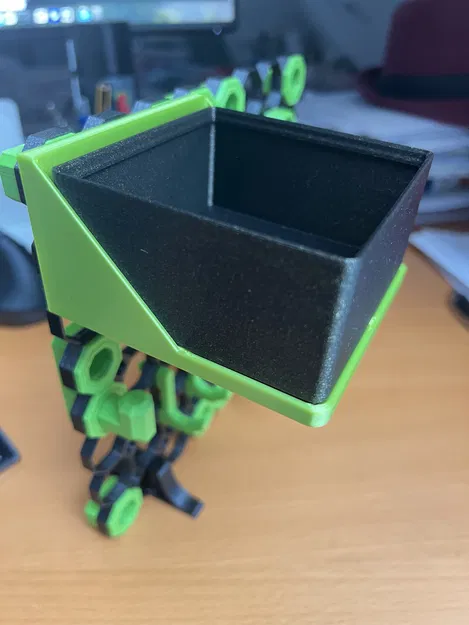

Cách sử dụng: Bạn sẽ cần ít nhất một khớp nối multiboard cho mỗi cạnh của kệ, nhưng bạn có thể dùng bao nhiêu tùy thích. Gắn các khớp nối đó vào multiboard, sau đó chỉ cần trượt kệ lên trên tất cả các khớp nối. Kệ sẽ “click” vào khi bạn ấn xuống.

Nếu bạn muốn tháo một cái kệ ra, chỉ cần ấn nó lên lại. Sau đó bạn có thể kết nối với bất kỳ khớp nối nào khác.

Tương thích Multipoint: Nếu bạn muốn sử dụng mẫu này với multipoint, bạn có thể dùng bộ chuyển đổi multipoint sang multiconnect.

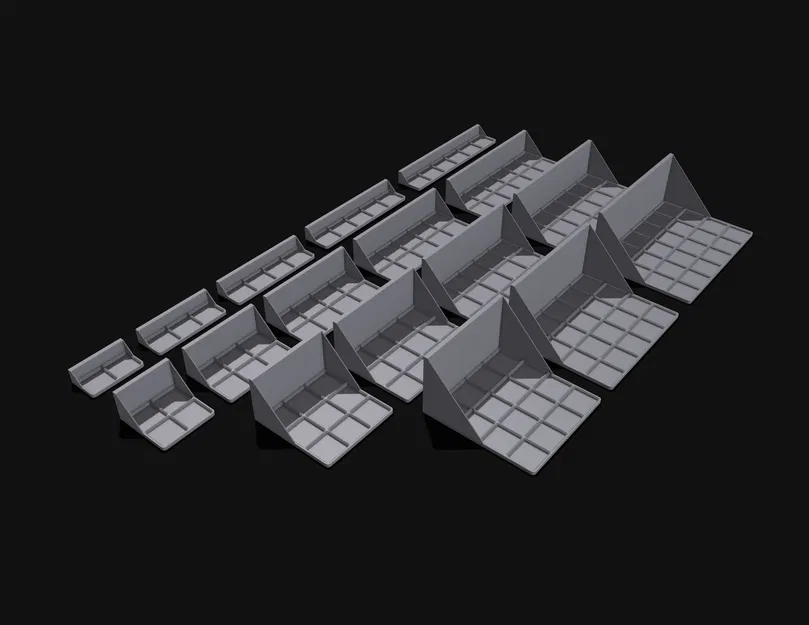

Về kích thước: Các kệ được đặt tên theo dạng XxY, trong đó X là chiều rộng và Y là chiều sâu theo đơn vị gridfinity. Vì vậy, kích thước kệ sẽ được nhân với kích thước lưới gridfinity là 42mm cộng thêm khoảng đệm 3mm ở mỗi cạnh. Điều này có nghĩa là khi một kệ gridfinity có tên là “2x1” thì nó sẽ rộng 82mm + 3mm và sâu 42mm + 3 mm. Chiều cao phụ thuộc vào loại thùng chứa gridfinity bạn đang sử dụng.

Chi tiết khác biệt lưới: Về cơ bản, Gridfinity và multiboard hoàn toàn không tương thích với nhau về hệ thống lưới được sử dụng. Trong khi multiboard sử dụng lưới 25mm (= 5 x 5), gridfinity lại sử dụng lưới 42mm (= 2 x 3 x 7). Điều này có nghĩa là các thùng/kệ gridfinity sẽ không bao giờ khớp với lưới multiboard. Đối với tôi thì không sao, nhưng tôi nghĩ điều này đáng để bạn lưu ý. Do đó, bạn có thể cần có các lỗ đặt miếng đệm ở giữa hai kệ.

Ghi công cho Jonathan (KeepMaking) đã tạo ra multiboard và Zack Freedman (ZackFreedman) đã tạo ra gridfinity.
