Cái Kìm Cắt Sợi Dành Cho K1/K1 Max

Không có cái kìm cắt nào cho MMU trên K1 cả, tui tự làm cái MMU của mình và việc tạo đầu sợi không hoạt động đúng lắm nên tui đã chế cái này. Tui có chút kinh nghiệm về CAD nhưng chưa đủ để tinh chỉnh/thiết kế cái này.

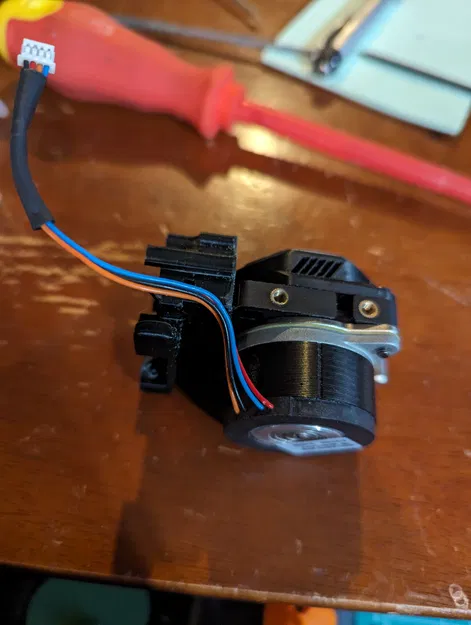

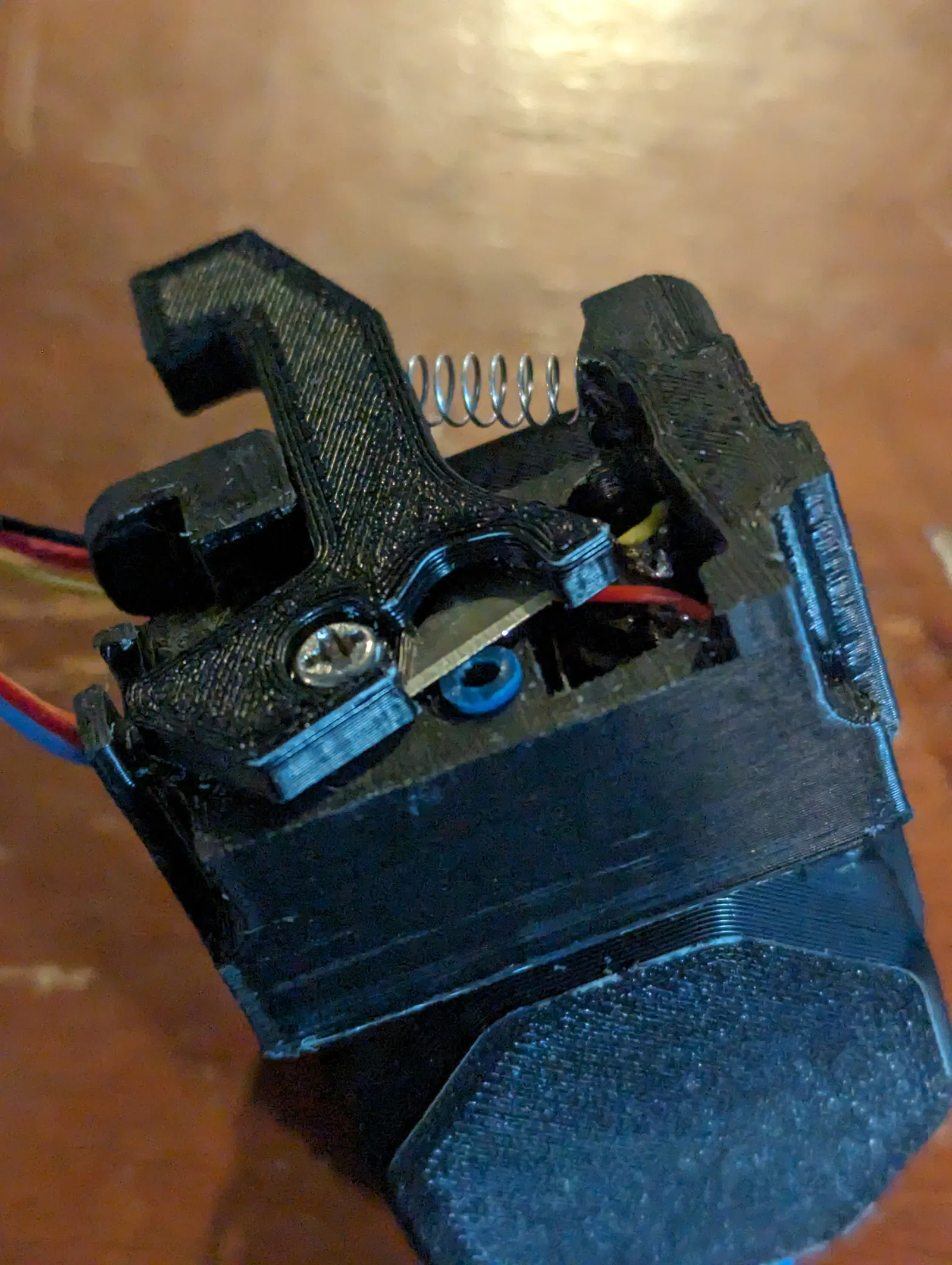

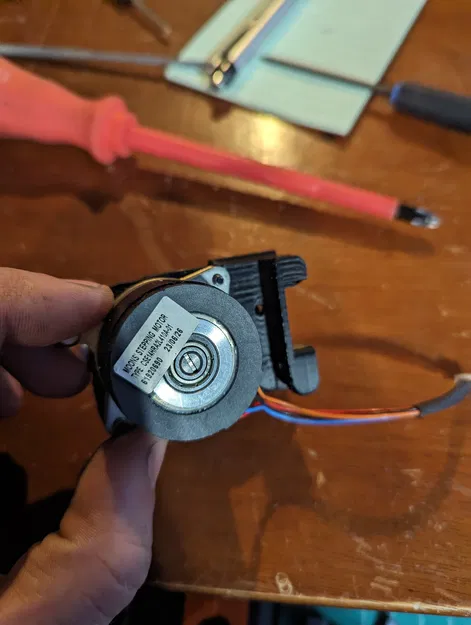

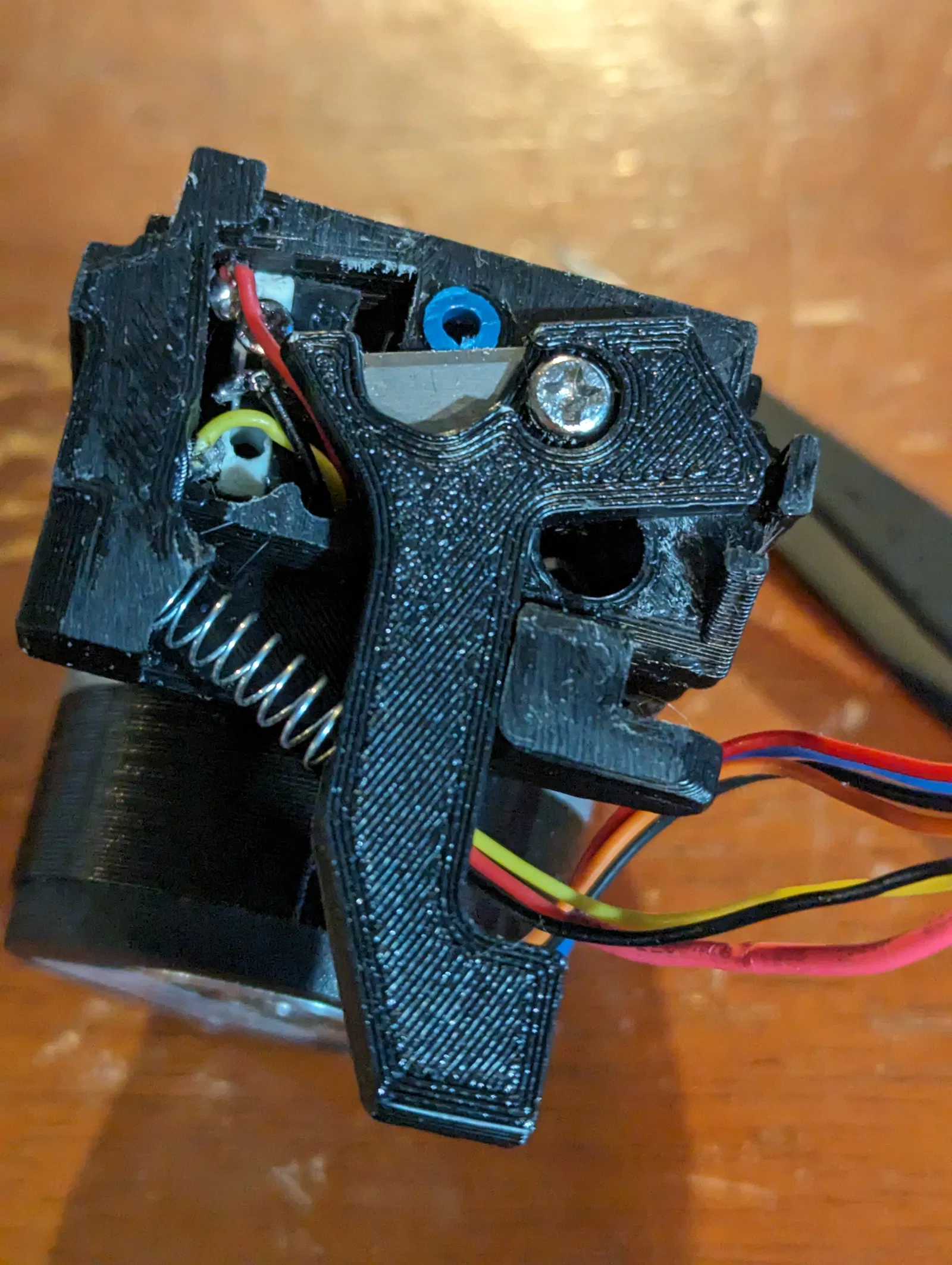

Dùng 3x3 heat inserts mua từ Microcenter/Adafruit để giữ ốc vào adapter của extruder. Mua một túi 101 lò xo và dùng vài cái lò xo nhỏ nhưng cứng để đẩy con trượt về sau khi cắt.

CÁI NÀY VẪN ĐANG TRONG QUÁ TRÌNH PHÁT TRIỂN VÀ SẼ/CÓ THỂ THAY ĐỔI.

Cái này cũng cần thêm một cái riser cho dây cáp cũng như cái gì đó để đẩy vào cái kìm cắt. Nó cũng sẽ cần macro hoặc gcode để di chuyển đầu in đến vị trí để ép vào con trượt.

NẾU AI ĐÓ CÓ THỂ THIẾT KẾ CÁI GÌ ĐÓ TỐT HƠN XIN HÃY GIÚP ĐỠ.

BOM:

LƯỠI DAO CẮT KIỂU #4 HOẶC LƯỠI DAO 9MM CHO CÁNH CUTTER CỦA SMOLBOIS

x2 heat inserts m3x3

MỘT ĐOẠN NHỎ ỐNG PTFE ĐỂ ĐI VÀO GIỮA EXTRUDER VÀ KHỐI ADAPTER.

TUI SẼ CẬP NHẬT KÍCH THƯỚC CÁC BỘ PHẬN ĐÃ SỬ DỤNG KHI TUI THÁO RA LẦN NỮA, NHƯ ĐÃ NÓI ĐÂY LÀ SẢN PHẨM ĐANG TRONG QUÁ TRÌNH PHÁT TRIỂN. TUI CŨNG CHƯA TEST CÁI NÀY NGOÀI VIỆC TEST TRÊN BÀN.

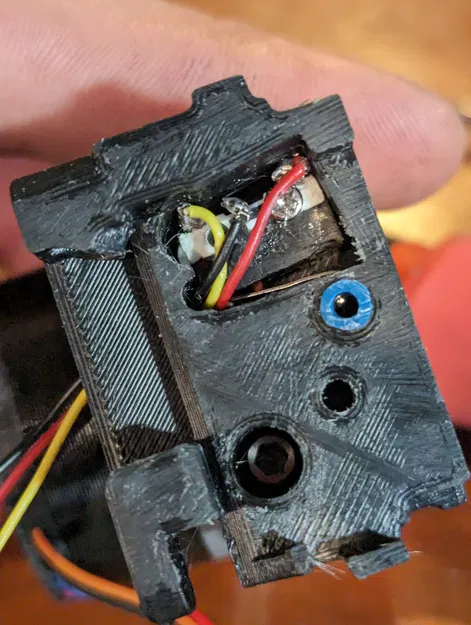

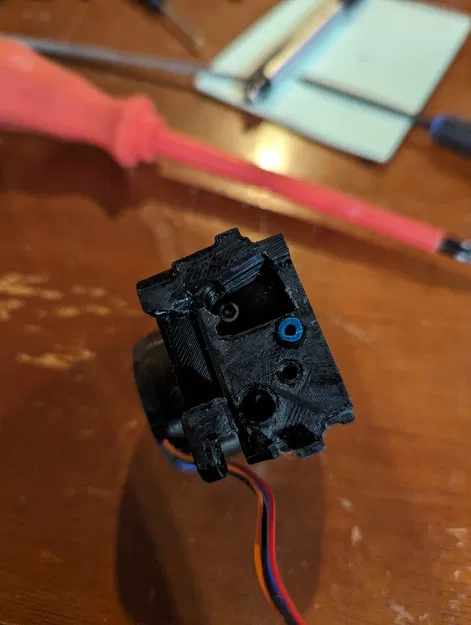

CẬP NHẬT: ĐÃ THÊM CẢM BIẾN RUNOUT VÀ CUTTER BÊN DƯỚI EXTRUDER, CÁI NÀY CHỈ HOẠT ĐỘNG VỚI CÁC VÒI KIỂU CŨ KHÔNG PHẢI KIỂU UNICORN.

XEM CÁC REMIX KHÁC CỦA TUI ĐỂ TÌM CÁNH CUTTER!

https://github.com/Somerandoguy20/K1-open-source-mmu/blob/main/README.md Link dự án với đầy đủ thông tin
