Bản lề cho máy cưa ray và bàn MFT

Tui thích cái MFT tự chế của tui, mà mệt vụ kẹp parf dog quá rồi. Tui thích cái thiết kế bản lề cho máy cưa ray của Tamar (tui để link bên dưới), nhưng mà nó mắc quá (với lại phải thêm phí ship quốc tế nữa). Tui quyết định thử làm. Thiết kế của tui chủ yếu dựa trên thiết kế của Peter Millard (tui để link bên dưới) với một bản lề đơn (giống của Tamar). Điều này có nghĩa là chiều cao của cái kẹp phía sau sẽ tự động điều chỉnh theo độ dày của vật liệu. Thiết kế của tui về cơ bản dựa trên bản lề được tạo bởi Michiel Vandepoel: /3d-model/47130-ban-le-tham-so-co-the-mo-rong-thiet-ke-trong-fusion-360 và do đó tui cũng cung cấp các file Fusion360. ### Cảnh báo Tamar nói đúng. Dung sai cho bản lề in-place mà không bị lắc đáng kể là rất sít. Do đó, bạn cần một máy in được cân chỉnh tốt (hoặc chỉnh sửa các tham số trong file Fusion360). Tui đã đính kèm các bản in thử của bản lề và cơ cấu trượt của bộ giữ để bạn đánh giá xem máy in của bạn có làm được không. Tui đã in mọi thứ ở độ cao lớp 0.2mm với máy Bambu lab X1C. Dung sai cho bản lề là 0.2mm. Dung sai cho bộ trượt là 0.1 (có thể là 0 trên máy của tui). ### Vật liệu * Tui dùng PLA (khoảng ½ kg)

• 4 bu lông, đai ốc và vòng đệm M5 25
• 2 bu lông, đai ốc và vòng đệm M5 20 ### Cách in Tui khuyên bạn nên xem video của Peter Millard trước. Nó sẽ cho bạn ý tưởng về cách hoạt động của bản lề máy cưa ray và cách các bộ phận khác khớp với nhau. Sự khác biệt chính giữa bản lề này và của ông ấy là cơ chế bản lề. 1. Bắt đầu bằng cách in thử bản lề. Bạn sẽ cần dùng lực để bản lề "mở ra" (tui dùng búa và máy ép). Nhưng sau khi hoàn thành, nó sẽ di chuyển trơn tru. Đừng in bản lề cho đến khi bạn hài lòng với dung sai.

2. In bản lề.
3. In ống lót thử cho bản lề. Bản lề nên trượt vào bên trong một cách tự do. Hơn nữa, độ chặt của khớp có thể được điều chỉnh bằng cách siết chặt các ốc. Hãy thử nó.
4. In các bộ phận còn lại

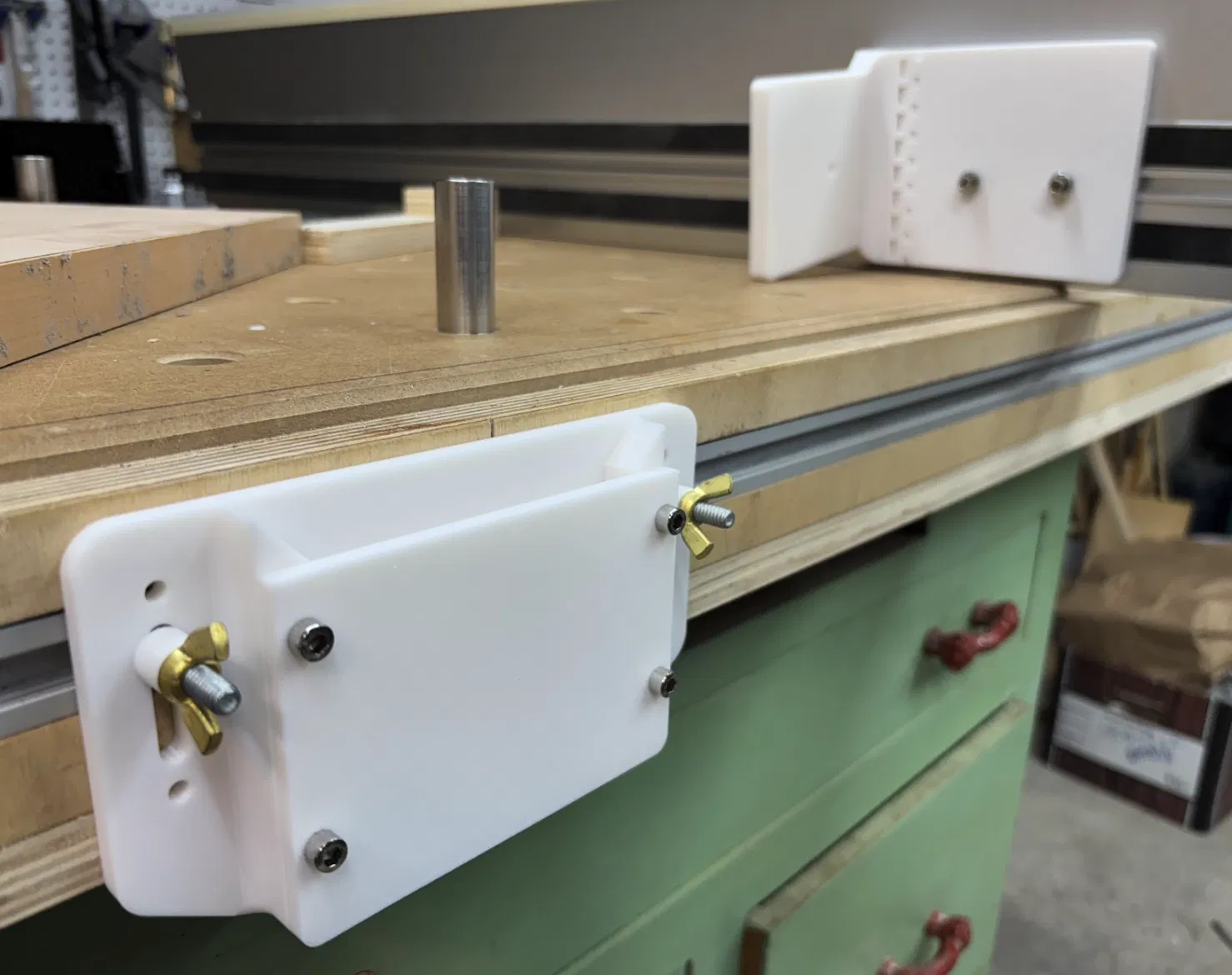

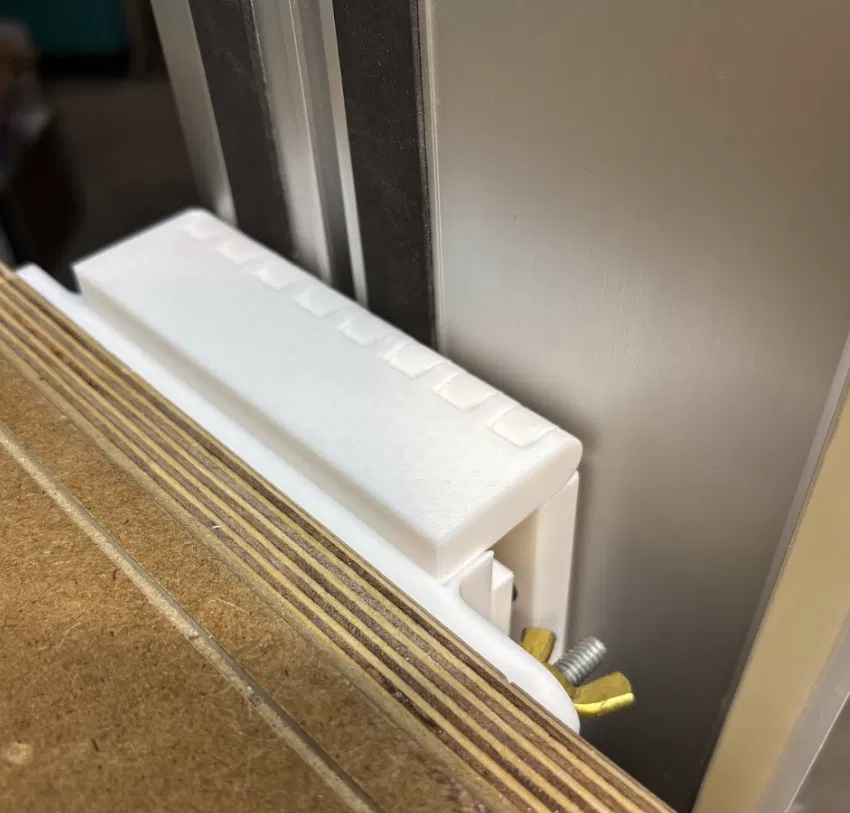

5. Đầu núm phía trước có thể quá chặt. Hãy chà nhám/dũa nó. Nó nên vừa khít. ### Khớp trượt Nắp của ống lót có thể được siết chặt tùy theo ý bạn. Ý tưởng là bản lề sẽ trượt tự do mà không bị lắc nhiều. Thật tuyệt vời khi thấy cơ chế tự động điều chỉnh theo chiều cao của vật liệu để cắt (gửi lời cảm ơn đến Peter Millard vì ý tưởng này). ### Thông số Mọi thứ được in với độền lưới 25% hình tổ ong, ngoại trừ bộ nối/adapter cho máy cưa ray (cái này tui in 100% độền). ### Chỉnh sửa Các bộ giữ (trước và sau) có lỗ 5mm. Ý tưởng là bạn có thể gắn nó vào bàn làm việc chính xác nơi bạn muốn bằng bu lông. Hoặc sử dụng các rãnh và T-track. Nếu bạn chỉnh sửa bản lề thực tế, vui lòng ghi nhận công của Michiel Vandepoel là người thiết kế ban đầu của cơ chế bản lề. ### Cải tiến tiềm năng Bản lề chỉ có thể xoay 90 độ so với mặt bàn, do đó nó hơi không ổn định (tùy thuộc vào độ dài ray phía sau nó). Bản lề 115 độ sẽ lý tưởng. Bạn có thể giải quyết vấn đề này theo một trong ba cách: a) sử dụng nam châm mạnh (như tui đã làm) để giữ cho bu lông của bộ nối máy cưa ray dính vào đỉnh ống lót (dán nó). b) sử dụng đối trọng và gắn nó vào lỗ của máy cưa ray. Làm đúng cách, điều này sẽ cho phép bạn di chuyển ray vào/ra vị trí dễ dàng. c) chỉnh sửa bản lề (sử dụng Fusion360). ### Ghi chú cuối Làm ơn, nếu bạn chế tạo nó và/hoặc có ý tưởng cải tiến, hãy chia sẻ chúng. Mặc dù đây có thể là một bản in hiếm hoi, nhưng sẽ rất thú vị khi thấy chúng ta có thể cải thiện khả năng sử dụng của máy cưa ray như thế nào. ### Lời cảm ơn Chúng ta xây dựng dựa trên vai của những người khổng lồ: * Tui rất biết ơn Michiel Vandepoel vì đã xuất bản thiết kế bản lề tuyệt vời của ông ấy và cung cấp file fusion360 (/3d-model/47130-ban-le-tham-so-co-the-mo-rong-thiet-ke-trong-fusion-360)

• Peter Millard vì ý tưởng về bản lề túi
• Tamar Hannah vì ý tưởng sử dụng bản lề in-place ### Nhật ký thay đổi 2024-10-15 Bản phát hành đầu tiên. 2024-10-26 Đã thêm bản lề với dung sai 0.4mm. Tuyên bố miễn trừ trách nhiệm MÔ HÌNH NÀY ĐƯỢC CUNG CẤP BỞI CÁC CHỦ SỞ HỮU BẢN QUYỀN VÀ CÁC NHÀ ĐÓNG GÓP “NGUYÊN TRẠNG” VÀ BẤT KỲ BẢO ĐẢM RÕ RÀNG HAY NGỤ Ý NÀO, BAO GỒM, NHƯNG KHÔNG GIỚI HẠN Ở, CÁC BẢO ĐẢM NGỤ Ý VỀ KHẢ NĂNG BÁN VÀ SỰ PHÙ HỢP CHO MỘT MỤC ĐÍCH CỤ THỂ ĐỀU BỊ TỪ CHỐI. TRONG MỌI TRƯỜNG HỢP, NGƯỜI SỞ HỮU BẢN QUYỀN HOẶC NGƯỜI ĐÓNG GÓP SẼ KHÔNG CHỊU TRÁCH NHIỆM CHO BẤT KỲ THIỆT HẠI TRỰC TIẾP, GIÁN TIẾP, NGẪU NHIÊN, ĐẶC BIỆT, CÓ TÍNH CHẤT GƯƠNG MẪU HOẶC THIỆT HẠI HẬU QUẢ NÀO (BAO GỒM, NHƯNG KHÔNG GIỚI HẠN Ở, VIỆC MUA HÀNG HÓA HOẶC DỊCH VỤ THAY THẾ; MẤT MÁT SỬ DỤNG, DỮ LIỆU HOẶC LỢI NHUẬN; HOẶC GIÁN ĐOẠN KINH DOANH) BẰNG CÁCH NÀO ĐÓ GÂY RA VÀ DỰA TRÊN BẤT KỲ LÝ THUYẾT TRÁCH NHIỆM NÀO, DÙ THEO HỢP ĐỒNG, TRÁCH NHIỆM PHÁP LÝ NGHIÊM NGẶT, HAY SAI LẦM (BAO GỒM SƠ SUẤT HOẶC KHÁC) PHÁT SINH BẰNG BẤT KỲ CÁCH NÀO TỪ VIỆC SỬ DỤNG PHẦN MỀM NÀY, NGAY CẢ KHI ĐÃ ĐƯỢC THÔNG BÁO VỀ KHẢ NĂNG XẢY RA THIỆT HẠI NHƯ VẬY.
