Bản lề tham số có thể mở rộng thiết kế trong Fusion 360

Đây là một bản Hinge có thể mở rộng được thiết kế trong Fusion360, tôi là người mới trong lĩnh vực Mô hình 3D và in 3D, tôi cần một cái bản lề cho một trong những thiết kế của mình và đã mất rất nhiều thời gian để vẽ lại cái bản lề cho phù hợp với nhu cầu của mình. vì vậy tôi đã thiết kế cái bản lề có thể mở rộng đơn giản này, tôi đã mất hơn 20 giờ để đạt được phiên bản này.

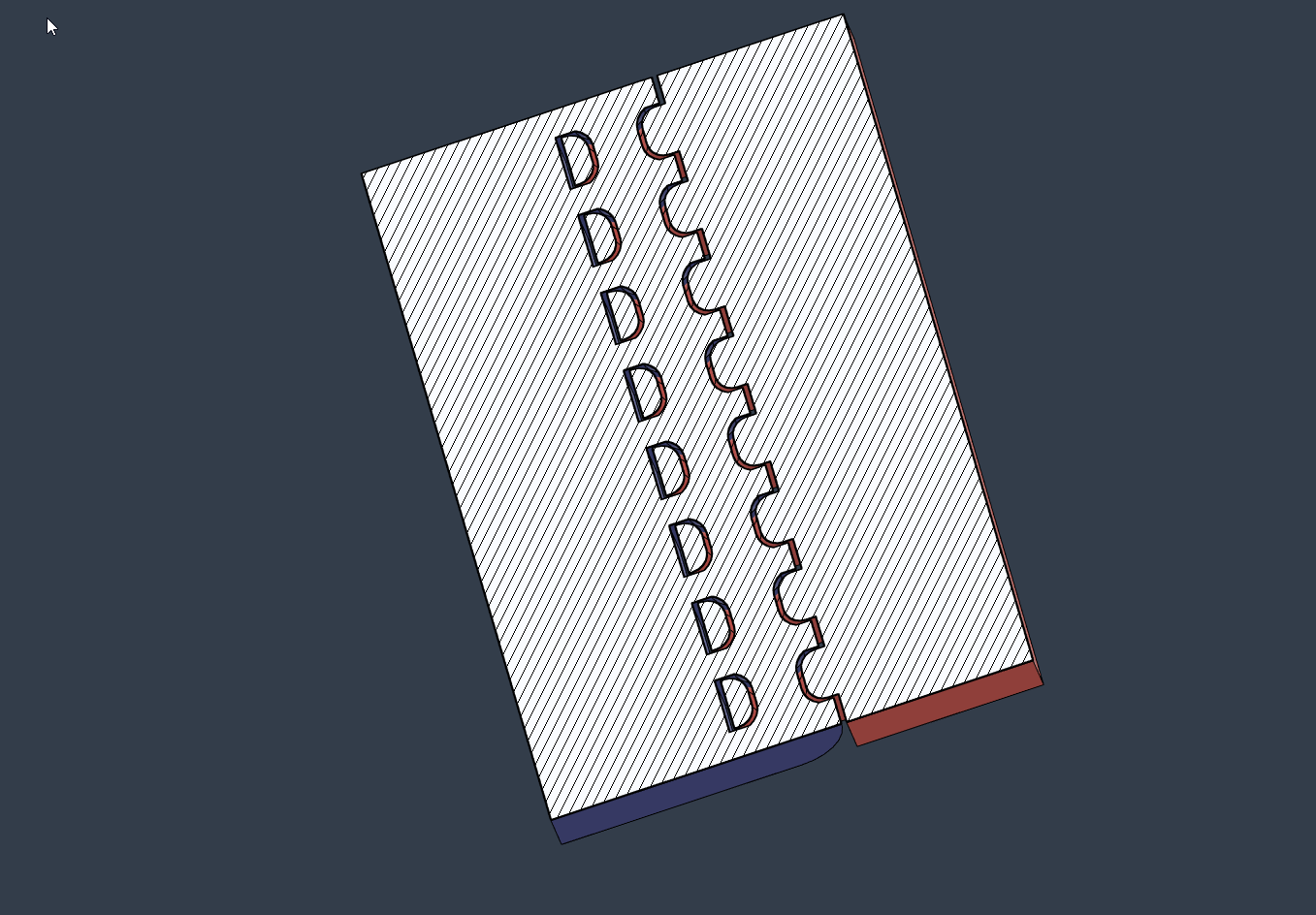

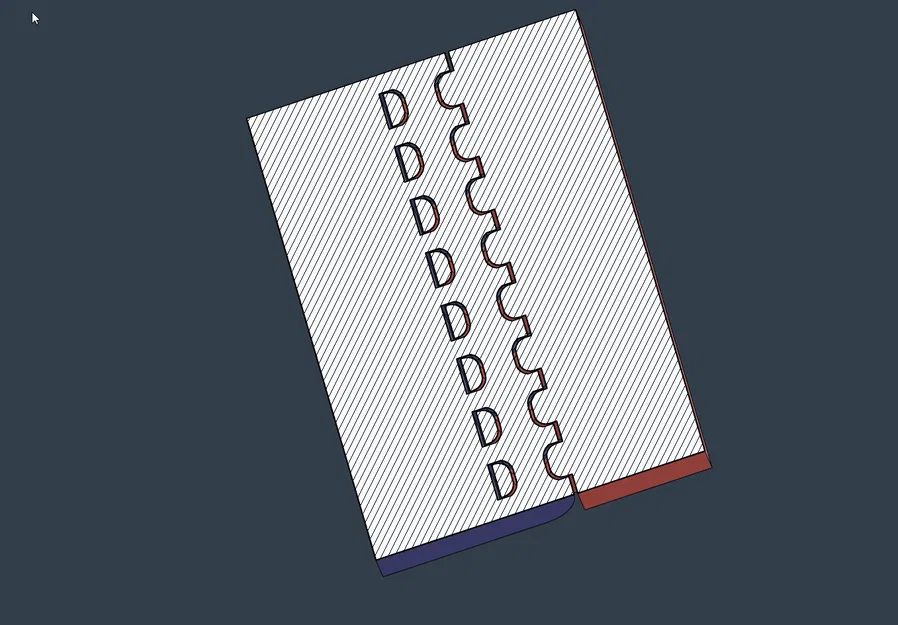

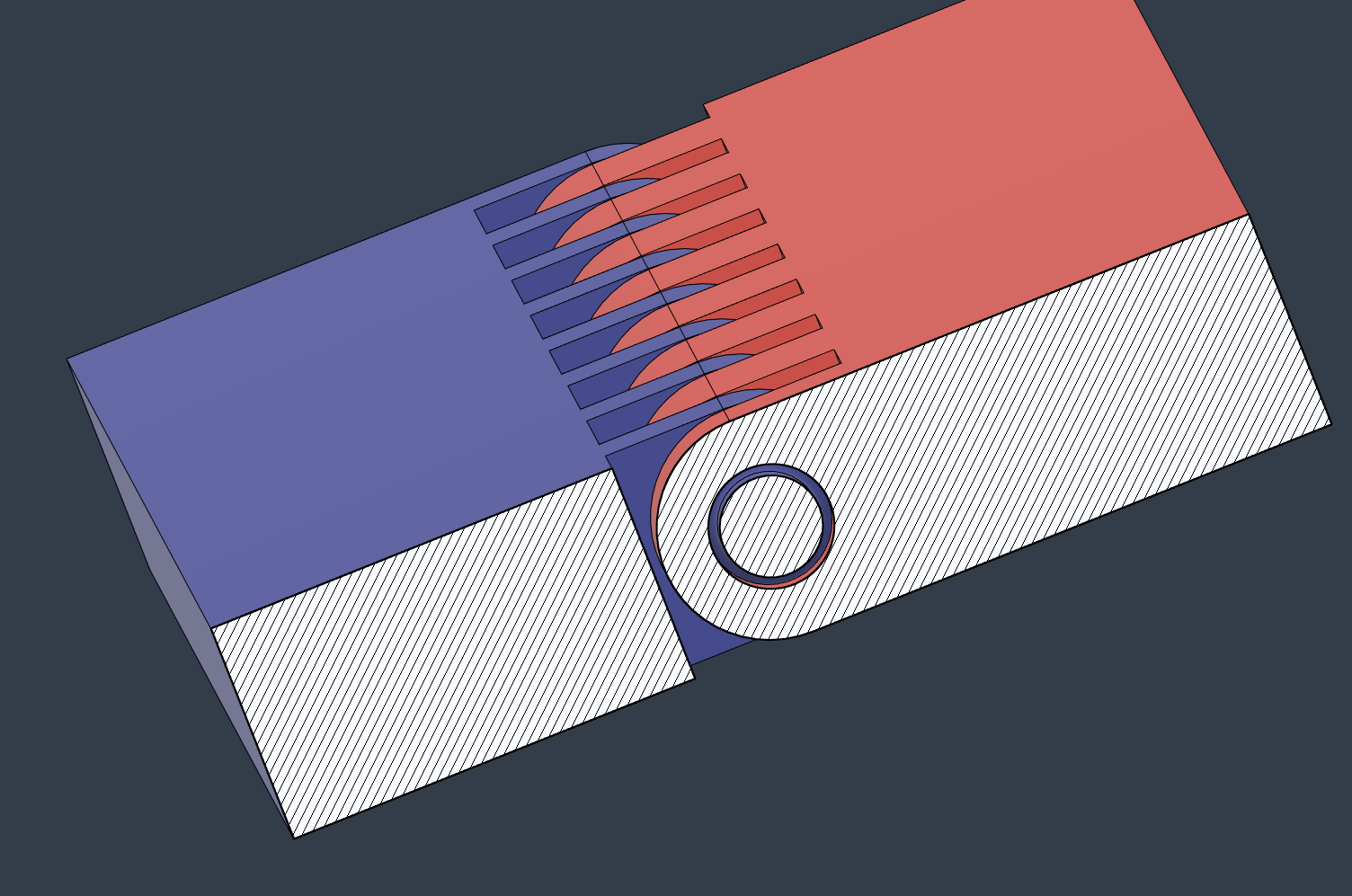

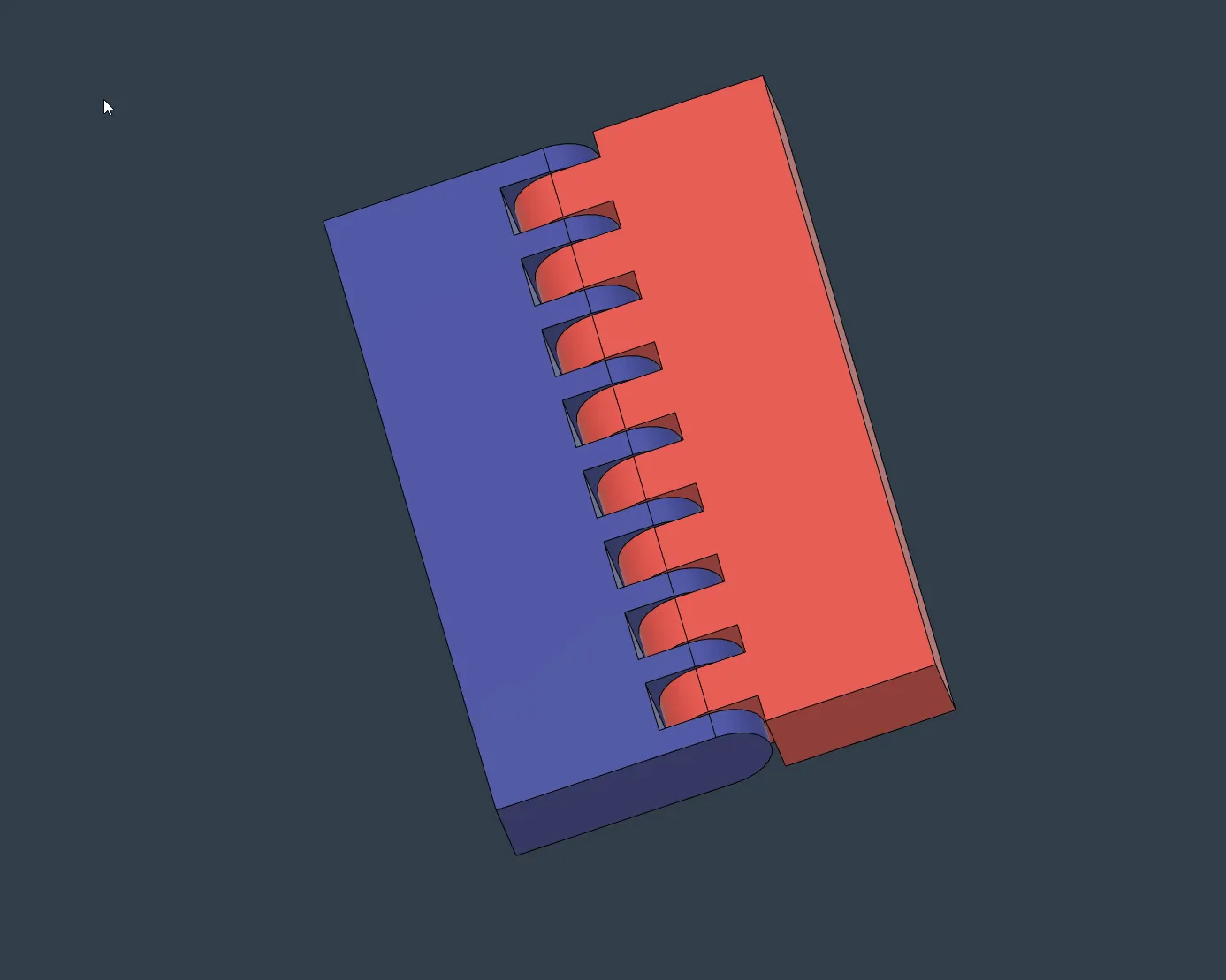

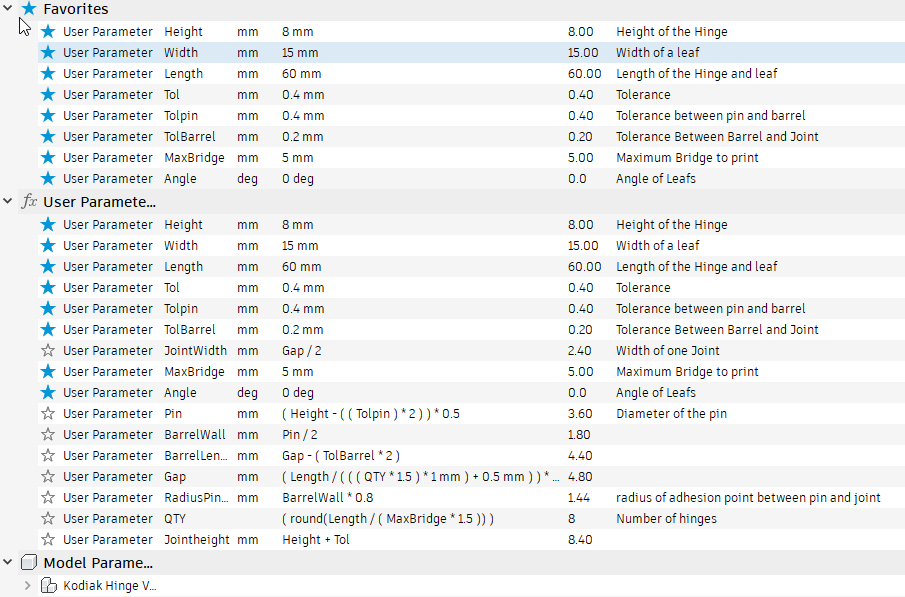

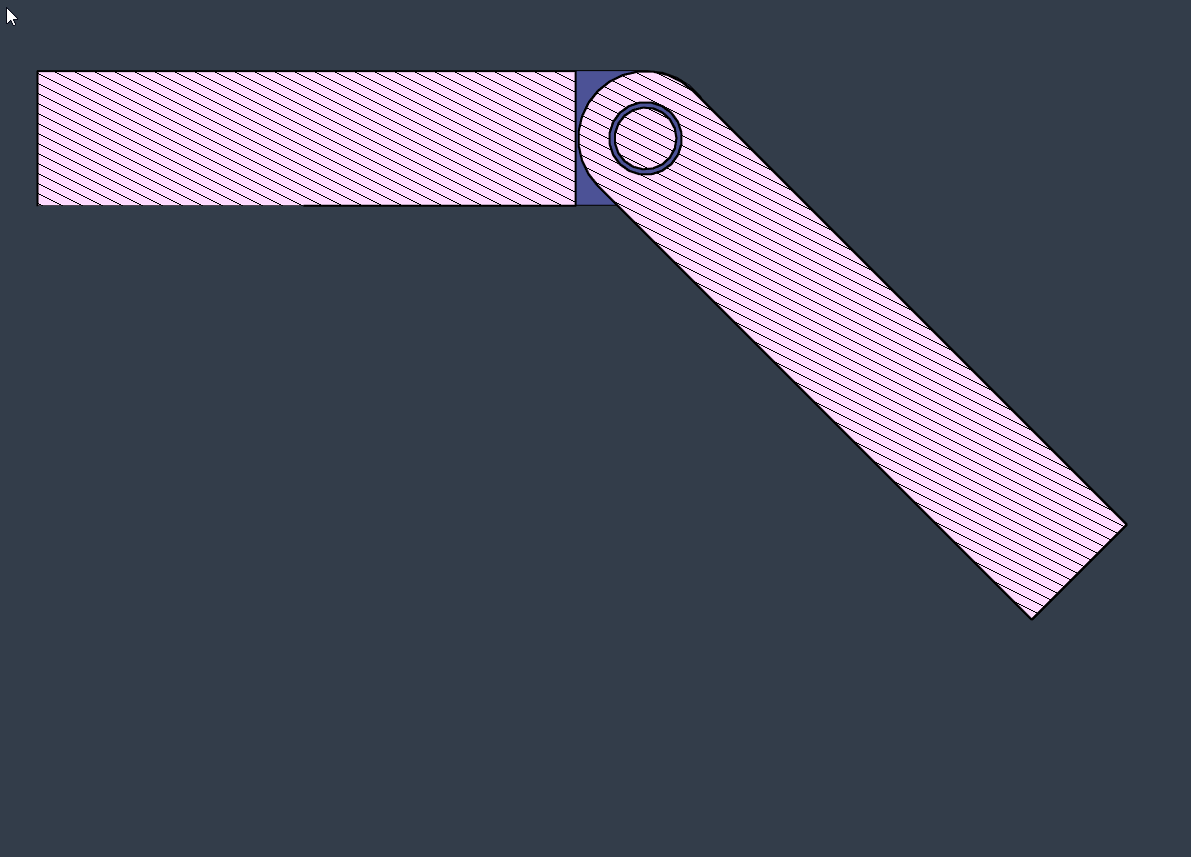

Parameters: - Length: chiều dài của các lá - Width: chiều rộng của các lá - Height: (Chiều cao của toàn bộ bản lề (đường kính chốt và ống trục tỷ lệ với chiều cao) - Tol: Độ chính xác giữa các bộ phận di động cơ bản - TolPin: Độ chính xác giữa chốt và ống trục - TolBarrel: Độ chính xác giữa ống trục và Khớp - Angle: Góc của lá bên phải (-90 đến + 90) - MaxBridge: đặt theo chiều dài cầu mong muốn. điều này phải thấp hơn chiều dài cầu tối đa mà bạn có thể in, (nếu bạn in ở một góc, hãy đặt điều này thấp hơn)

Xin vui lòng để lại một lượt thích hoặc một bình luận, đây là thiết kế đầu tiên của tôi, tôi rất tự hào về nó.

Các cài đặt nhỏ nhất mà tôi đã thử trên BambuLab P1S với BambuLab PLA

chiều cao: 2.5mm (Hoạt động hoàn hảo) Chưa thử nhỏ hơn tol: 0.4 (0.3 thì hơi chặt) tolpin 0.4 TolBarrel: 0.2 cảm thấy đủ tốt. cầu tối đa tôi luôn giữ càng thấp càng tốt. cầu dài là một điểm yếu

Thay đổi V2.0

• đã sửa một số lỗi
• số lượng bản lề tối đa hiện tại là 250
• đã xóa hoàn toàn logo (gây ra nhiều vấn đề hơn là lợi ích)
• thêm bán kính vào chốt gắn vào khớp để tăng cường độ bền
