Bản lề Ray Cưa Kiếm Kiểu MFT [Cập Nhật]

Sau khi xem video của Tamar lần đầu, tui rất muốn thử cái bản lề ray cưa kiếm 3D. Tui hơi thất vọng vì bả không bán file, nên tui tiếp tục tìm kiếm. Cảm ơn tác giả gốc đã xây dựng cái này và xuất bản file 3df! Nó (và vẫn đang) hơi vượt quá khả năng fusion của tui để tự làm bản lề. Cái bản lề Dashboard mà tui định mua, nhìn cũng đẹp lắm, mà giá còn đắt hơn cả cái ray cưa nữa, mà tui cũng đâu có phải thợ chuyên nghiệp gì đâu mà cần cái thứ xịn sò quá mức vậy.

Lần đầu tui thử in cái file này là cho ray Kreg Accucut của tui – không có gì ngạc nhiên là nó không hoạt động tốt lắm. May mắn là tác giả gốc đã tải lên file 3df của họ, cho phép tui dễ dàng sửa đổi. Sau vài tháng xài cái đó (xài với cưa tròn của tui cũng ổn!), tui đã tậu được cái ray cưa Milwaukee M18. Thế là tui sửa đổi thêm vài chỗ nữa và quyết định chia sẻ chúng.

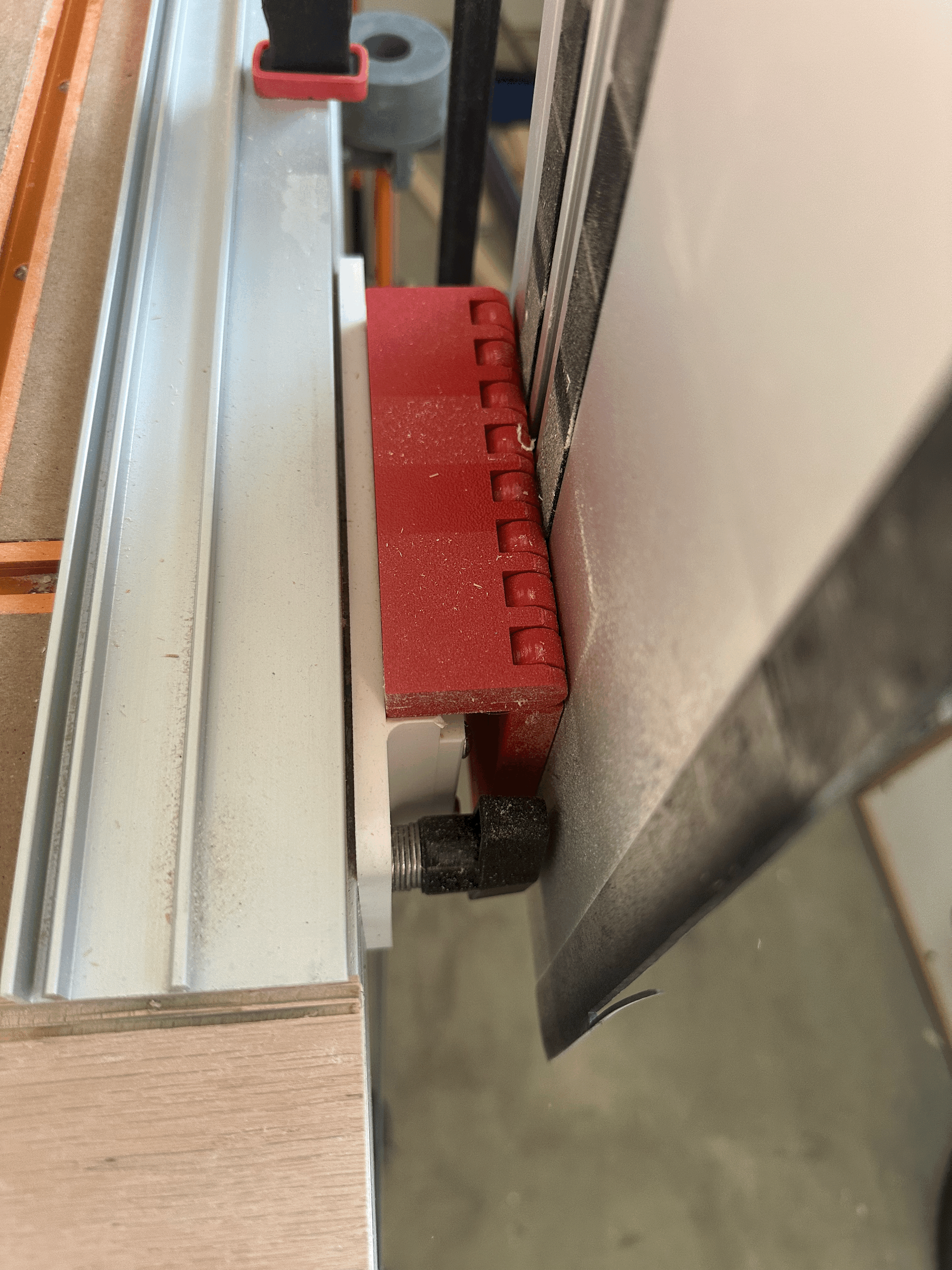

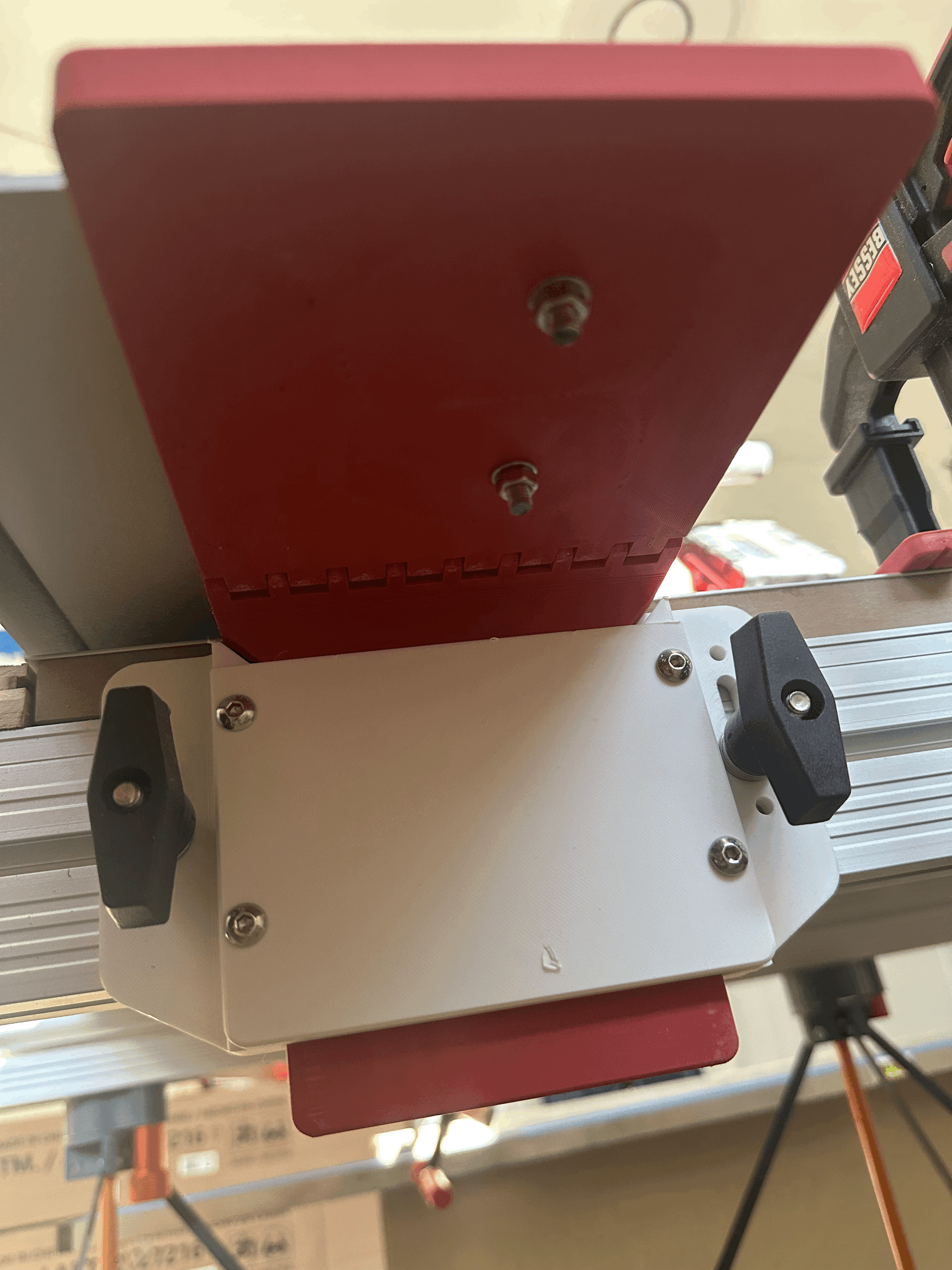

Một vấn đề tui gặp phải với thiết kế gốc là cái chốt phía trước có thể lắc qua lắc lại trên bu lông cố định, nên tui đã thêm các rãnh vào mỗi bộ phận để mặt chốt không thể thay đổi góc, dù chỉ một chút. Tui cũng phóng to cái chốt vì nó hơi hẹp đối với ray dẫn hướng Milwaukee của tui.

Tui cũng không hiểu tại sao cái bản lề lại có cái lỗ khoét cho cái miếng chèn ray – hoặc là dung sai của tui không chuẩn hay sao đó – cái bản lề in ra hoàn hảo nhưng cái miếng chèn ray lại quá khít trong lỗ khoét của bản lề và hoặc là không lắp vừa vào bên trong lỗ khoét hoặc là sau khi cố ép nó vào thì không thể tháo ra được; điều này đã khiến tui phá hỏng bản in đầu tiên khi cố gắng tháo nó ra.

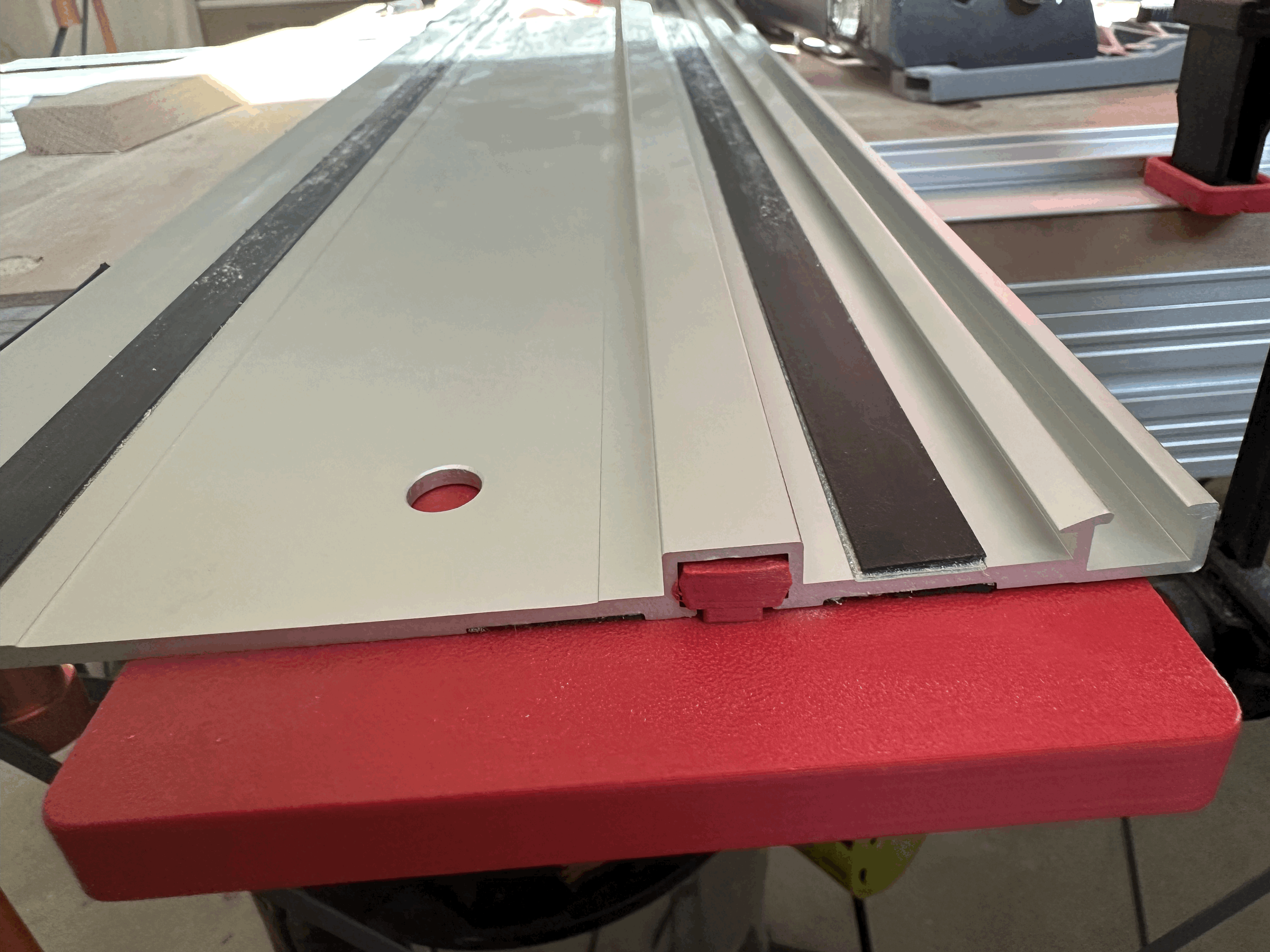

Vì vậy tui quyết định làm cho cái bản lề đặc/phẳng và chỉ cần ma sát để giữ chặt giữa miếng chèn ray, ray dẫn hướng và bản lề. Tui đã chế tạo một cái đầu nối mới, nói thật là hơi quá khít nhưng có thể đóng vào bằng một miếng gỗ và búa (hoặc mài bớt đi một chút).
