Máy Ép Insert Nhiệt Tối Giản

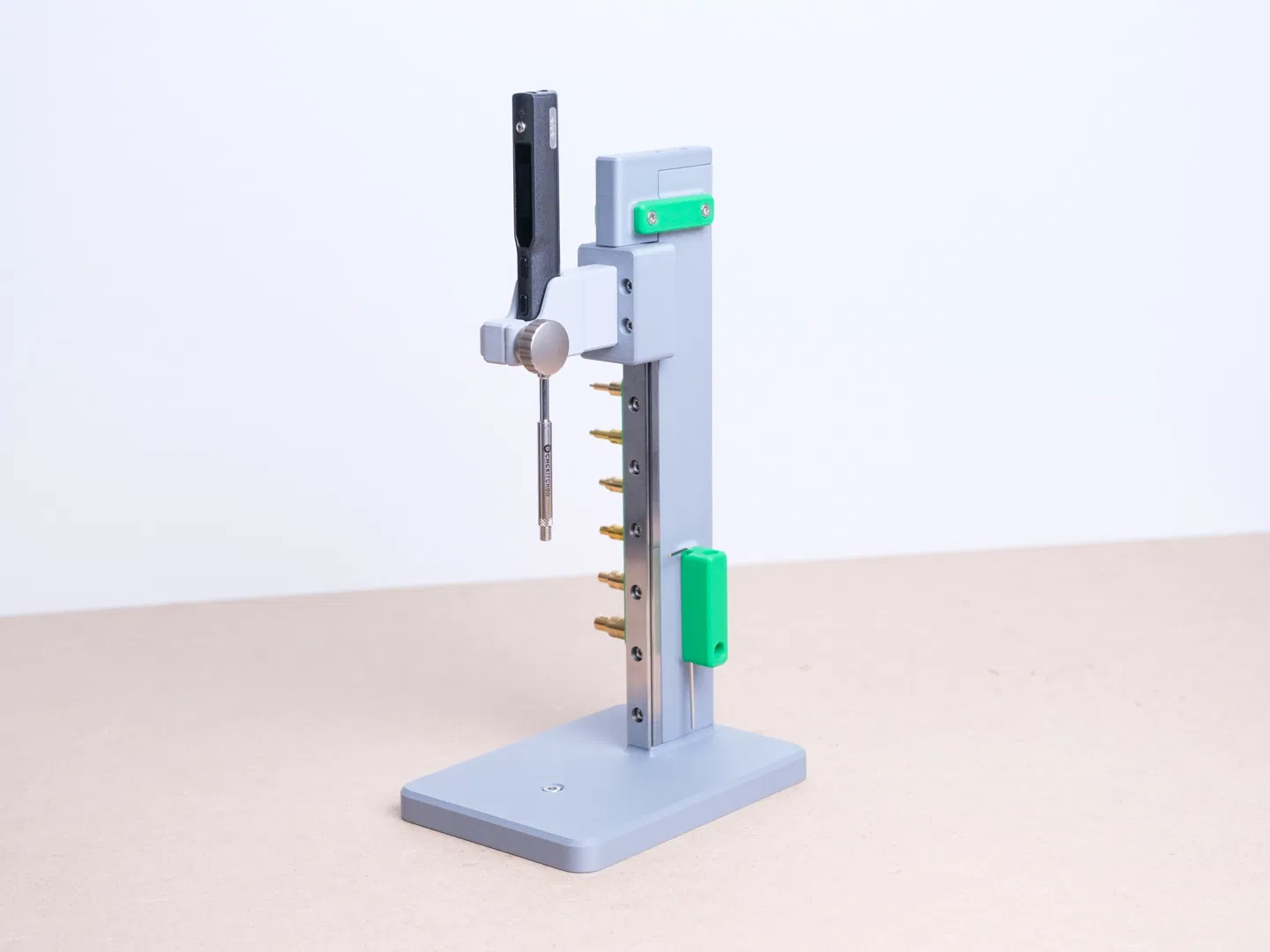

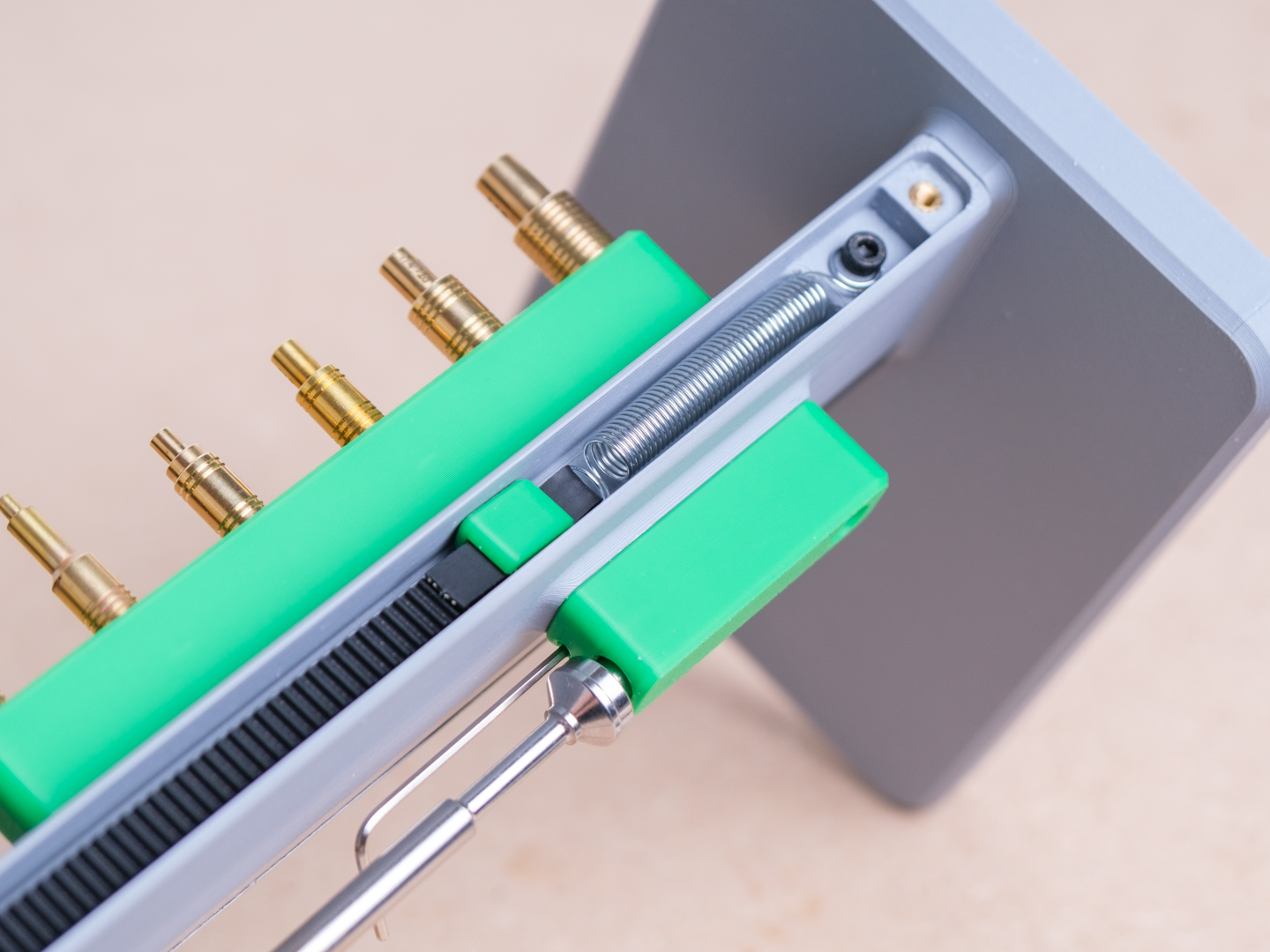

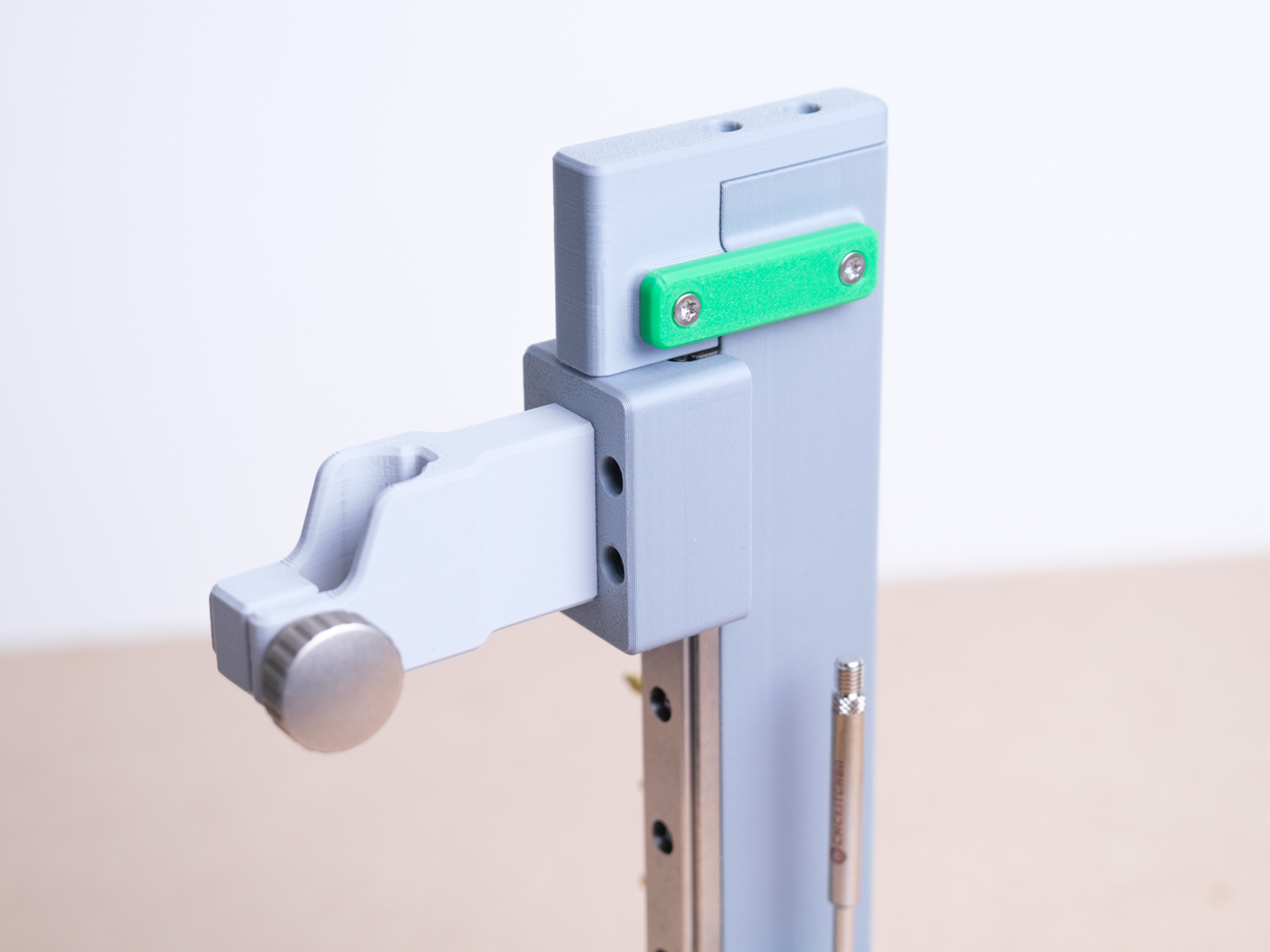

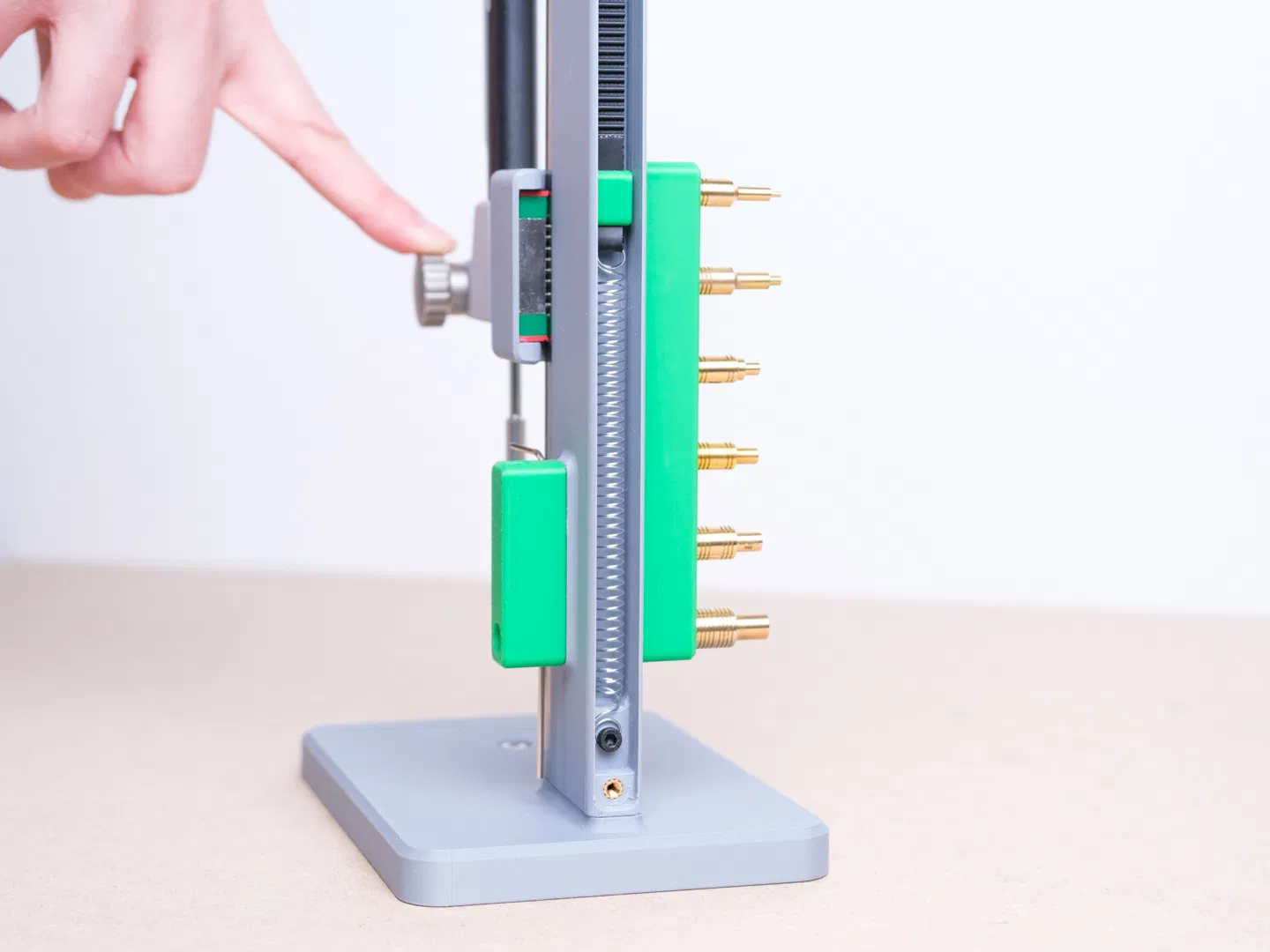

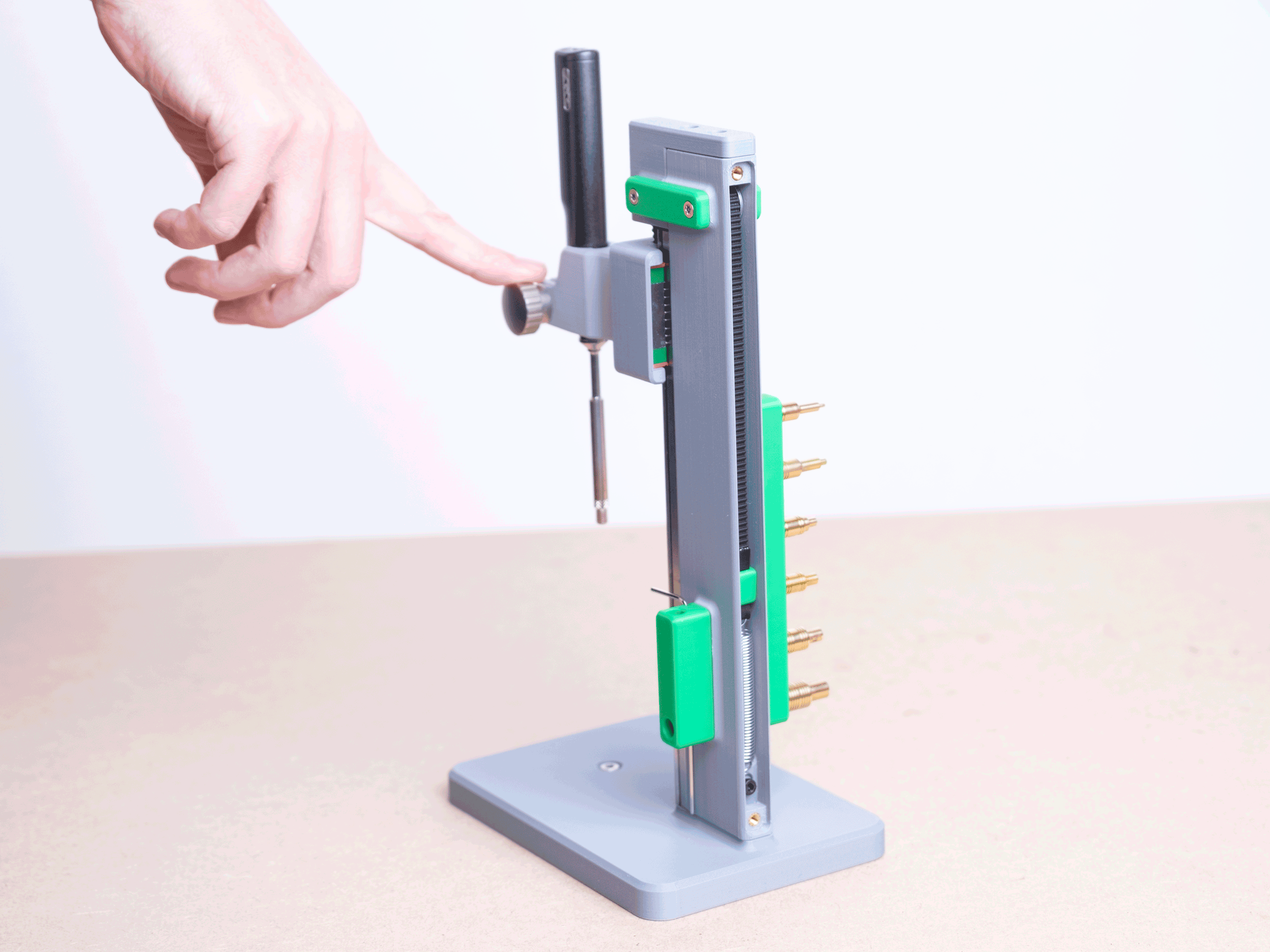

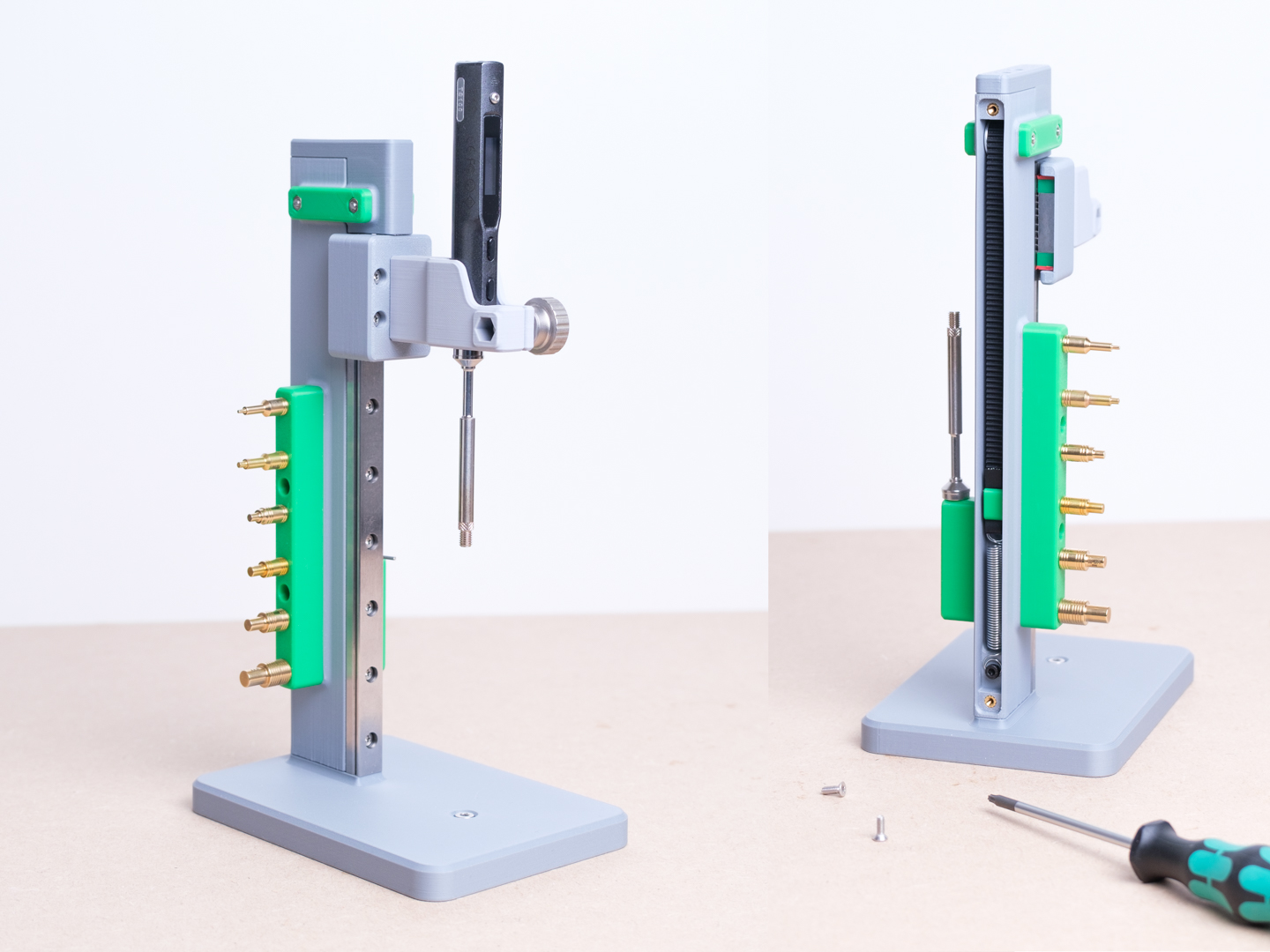

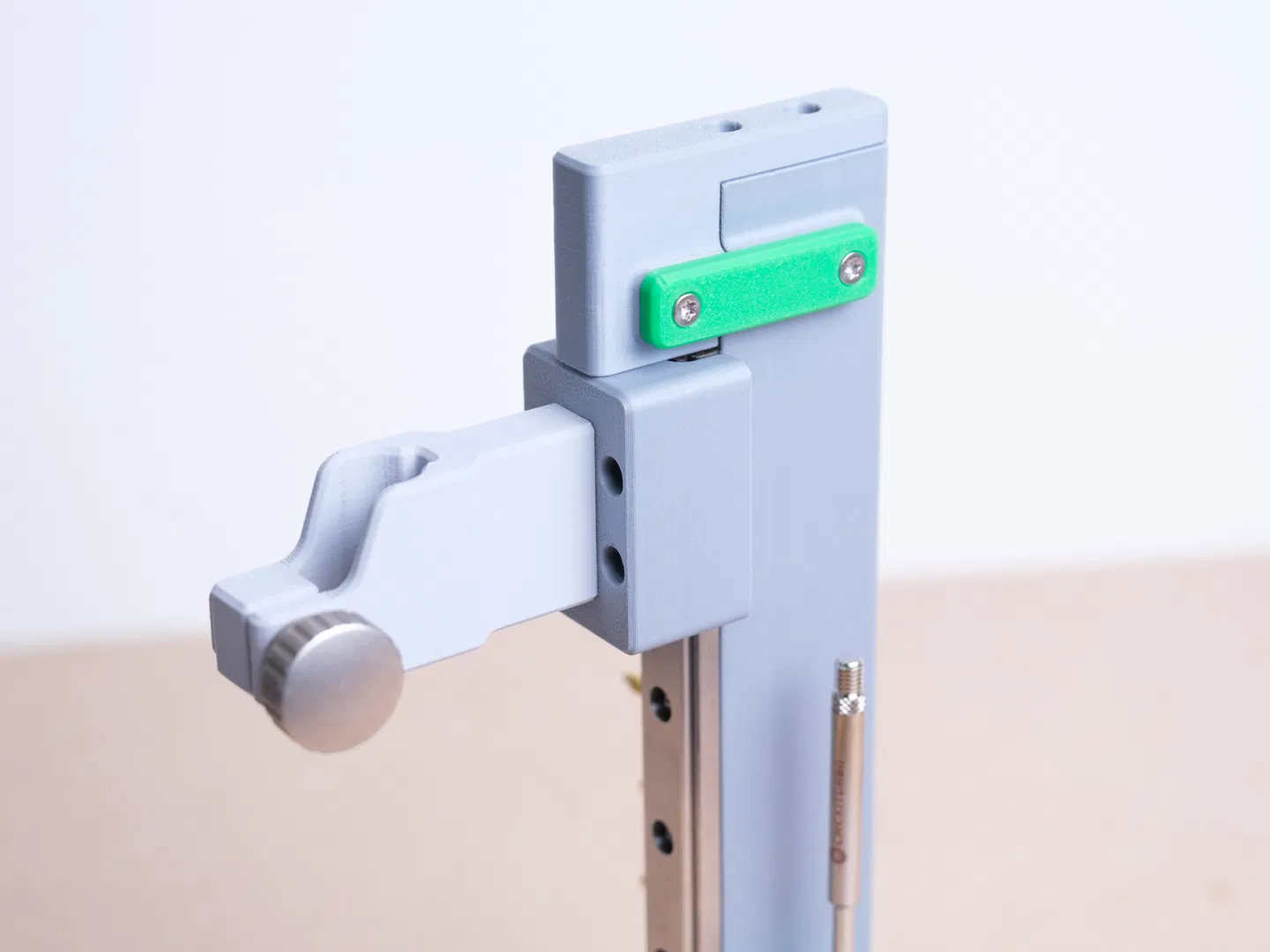

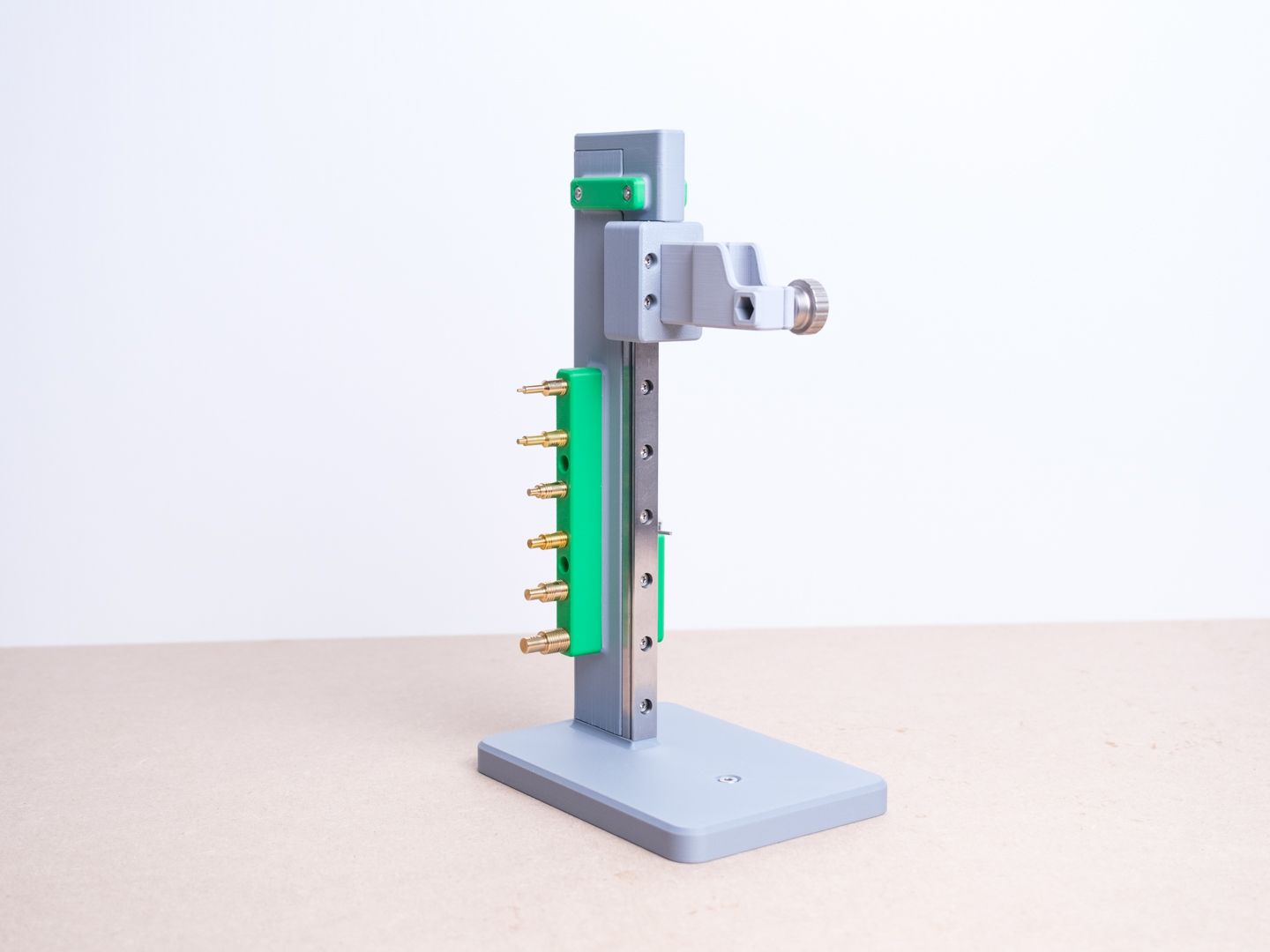

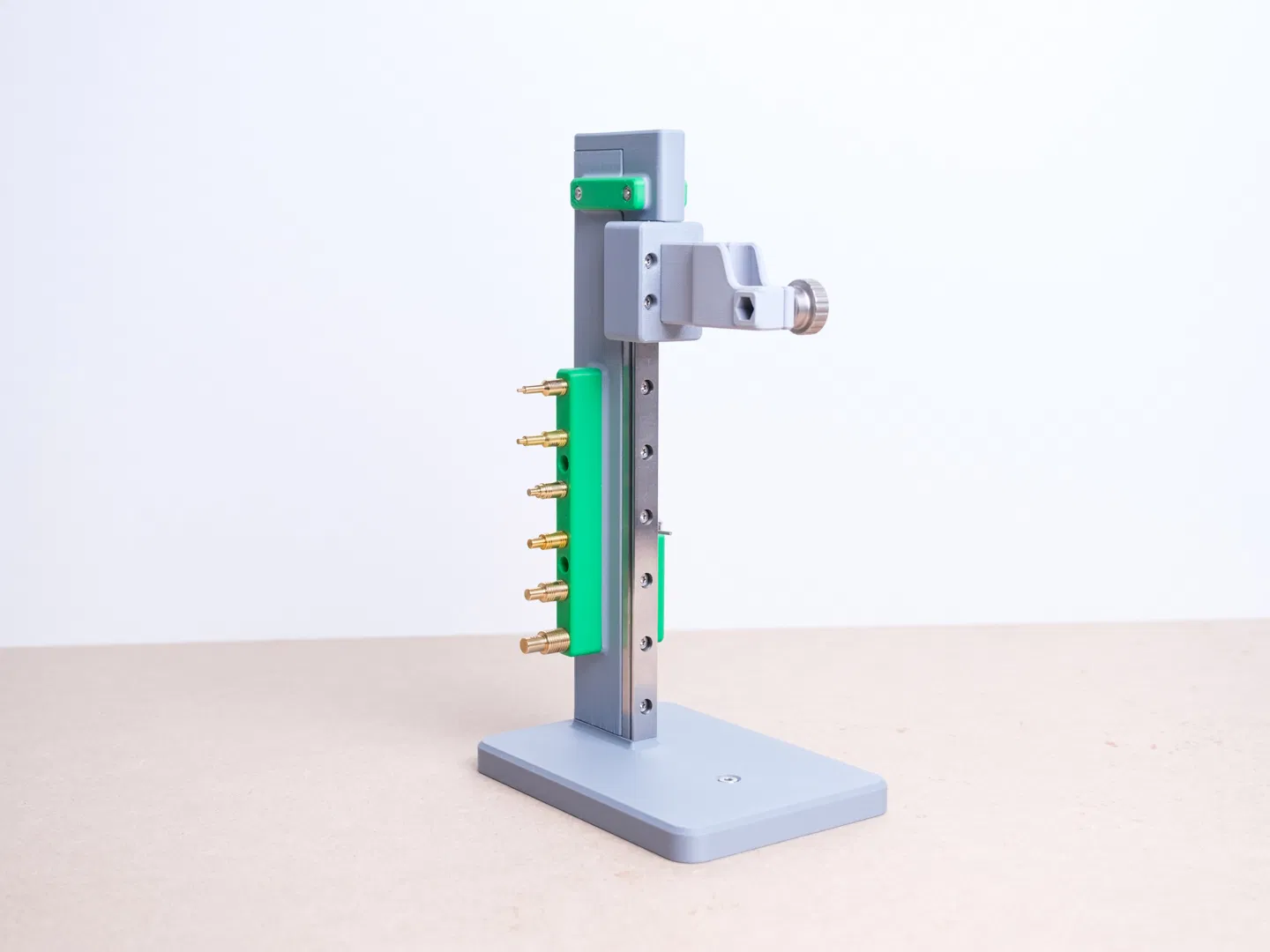

Đây là một máy ép insert nhiệt tối giản, nhỏ gọn và kín đáo, được thiết kế cho bộ insert nhiệt CNC Kitchen TS100. Mình không muốn dùng đối trọng nên đã tạo ra một hệ thống lò xo và dây đai ẩn trong phần dọc. Kích thước của nó làm cho nó hoàn hảo cho các công việc nhỏ trên bàn làm việc:

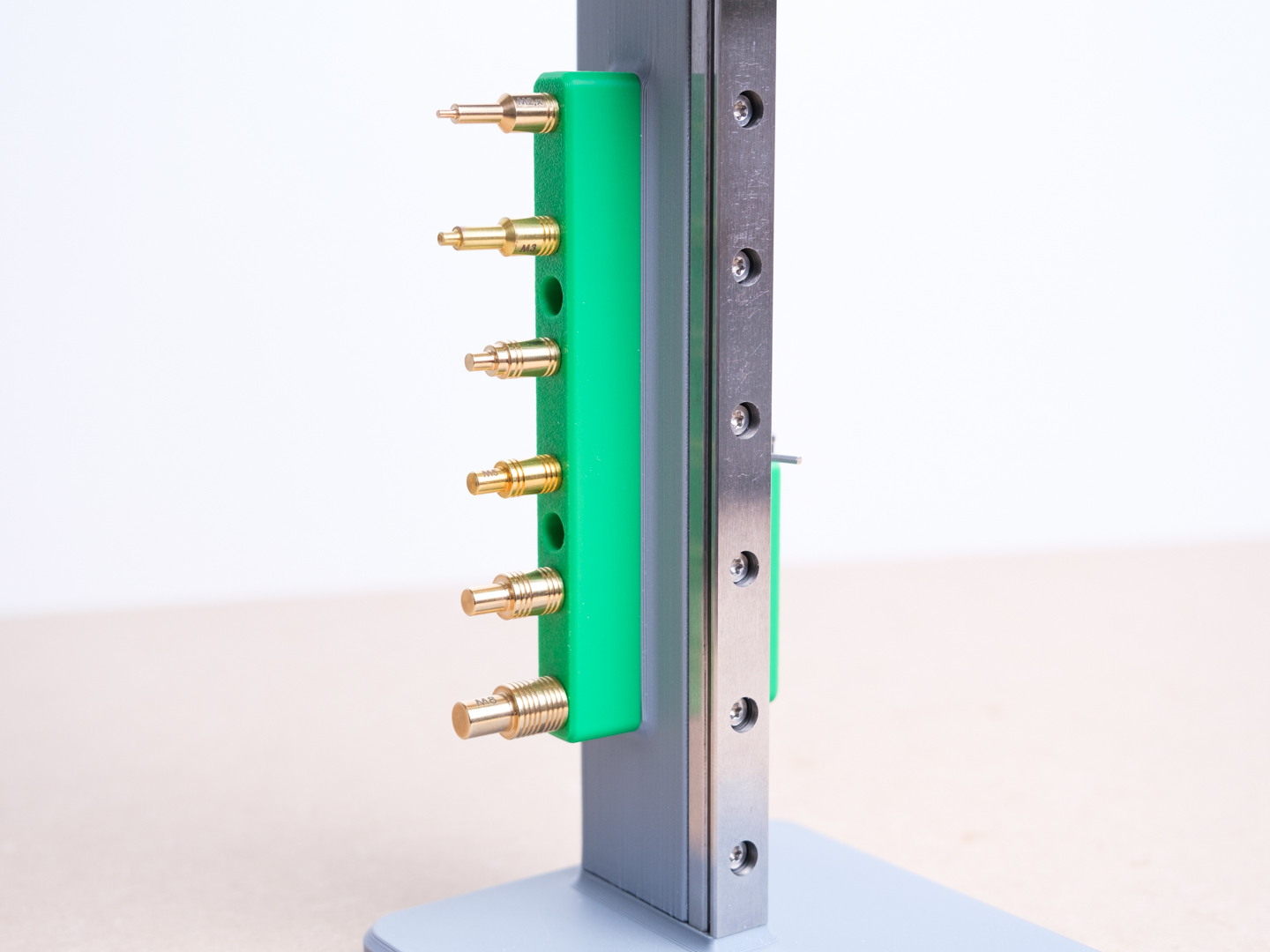

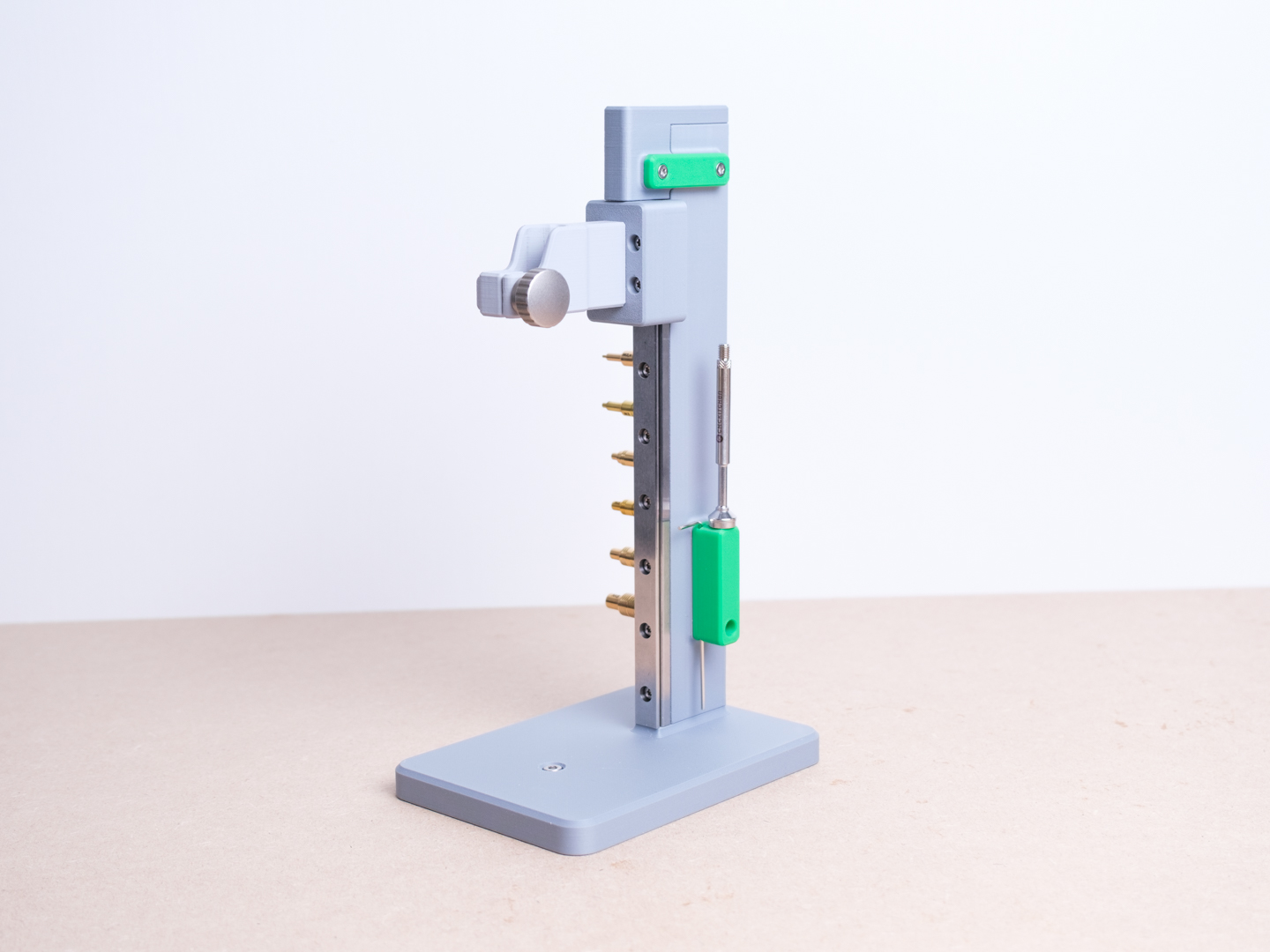

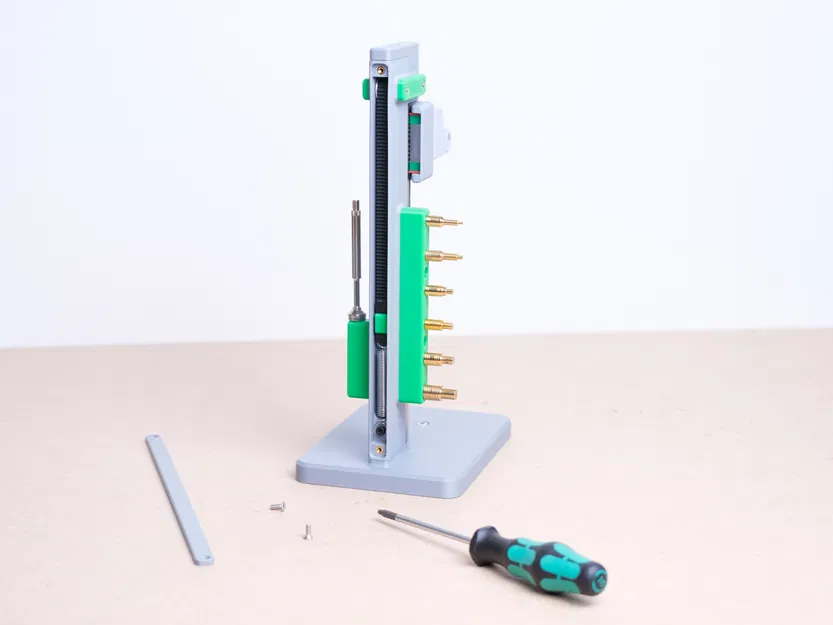

Các cạnh bên rất tiện lợi để cất giữ mọi thứ bạn cần (cũng có chỗ cho một chiếc lục giác nhỏ).

Mình đã cung cấp các file step nếu bạn muốn tự thiết kế giá đỡ mỏ hàn hoặc sử dụng đế khác.

Linh kiện khác:

• 20 x M3 brass insert
• 22 x M3x8
• 1 x M3x6 screw
• 2 x M3 Nut
• 3 x M3x25 screw
• 7 x M5 nut
• 6 x M5x10 or M5x12 screw
• 1 x M5x16 thumb screw or this
• 2 x GT2 idle pulley ID Ø3mm
• 1 x GT2 belt (200mm is enough)
• 1 x Spring or elastic band
• 1 x LML12B 200mm linear rail
• 1 x CNC kitchen Heat Insert Set
• Optional :
  • 1 x M4x8 Screw
  • 1 x M4 nut

Lắp ráp:

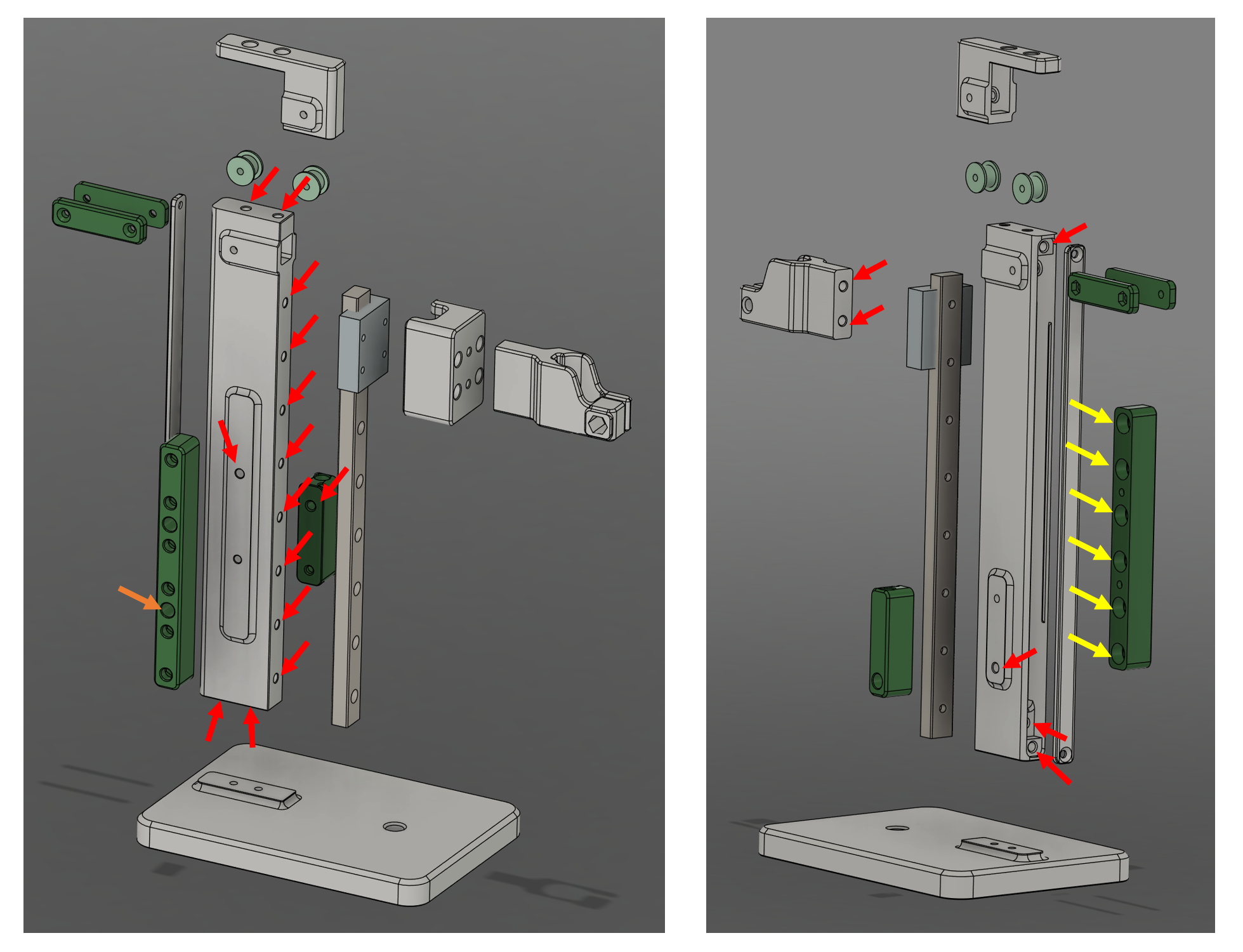

• Insert M3 brass insert (xem mũi tên đỏ bên dưới)
• Use M3x8 screw everywhere except 1 x M3x25 (xem mũi tên cam bên dưới)
• Use 1 x M3x6 screw to lock the spring or elastic band
• Use 2 x M3x25 to mount the GT2 idle pulley
• Insert M5 Nut (xem mũi tên vàng bên dưới)
• Make sure to run the belt before assembling the GT2 idle pulley

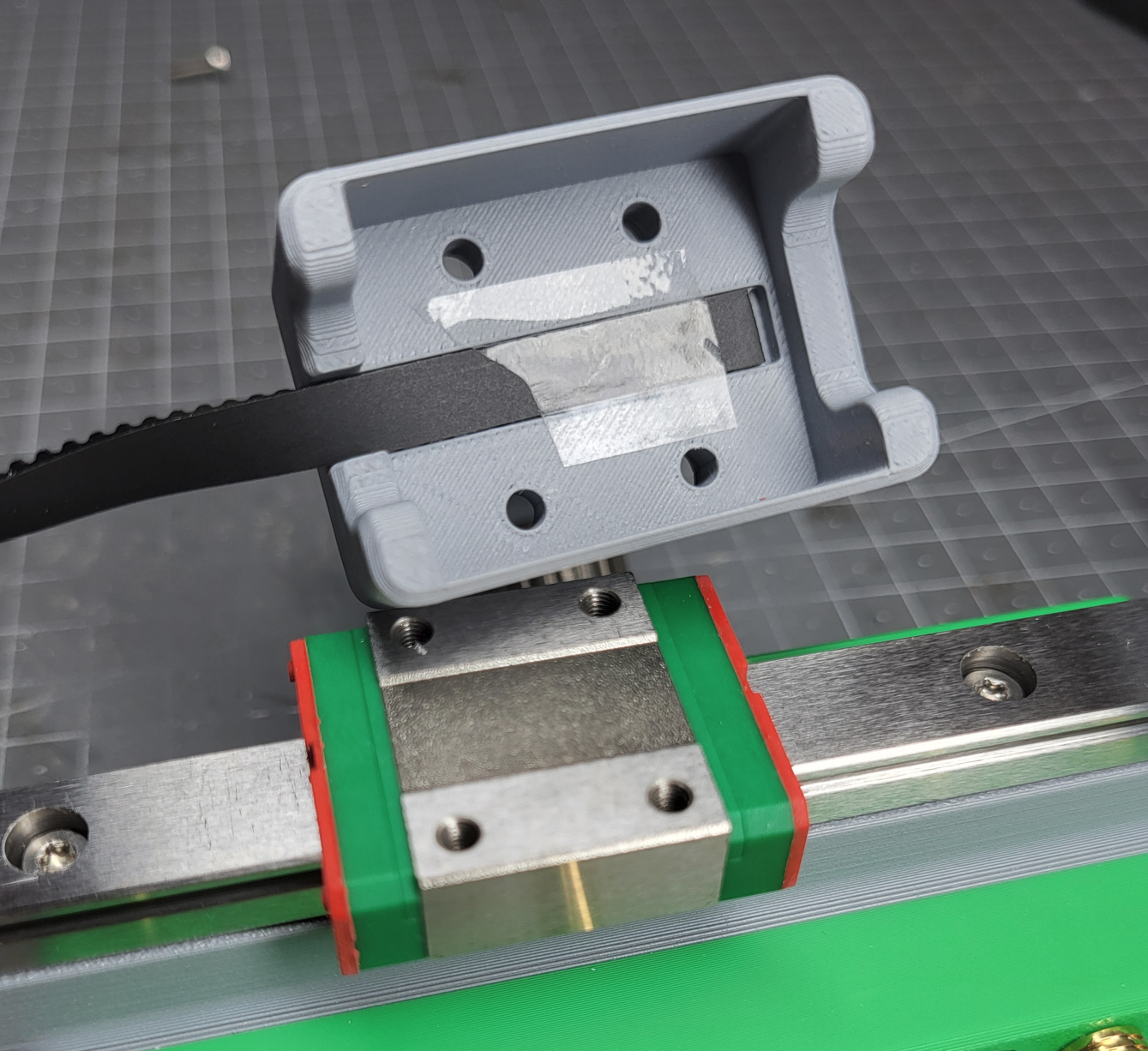

• Use a small piece of adhesive tape to secure the belt on the arm mount (makes it so much easier to mount the belt on the sliding carriage)

Cài đặt in:

• PETG for the soldering iron holder, other part can be printed in PLA
• Layer height : 0.2 mm
• No support
• Print orientation as shown below :
