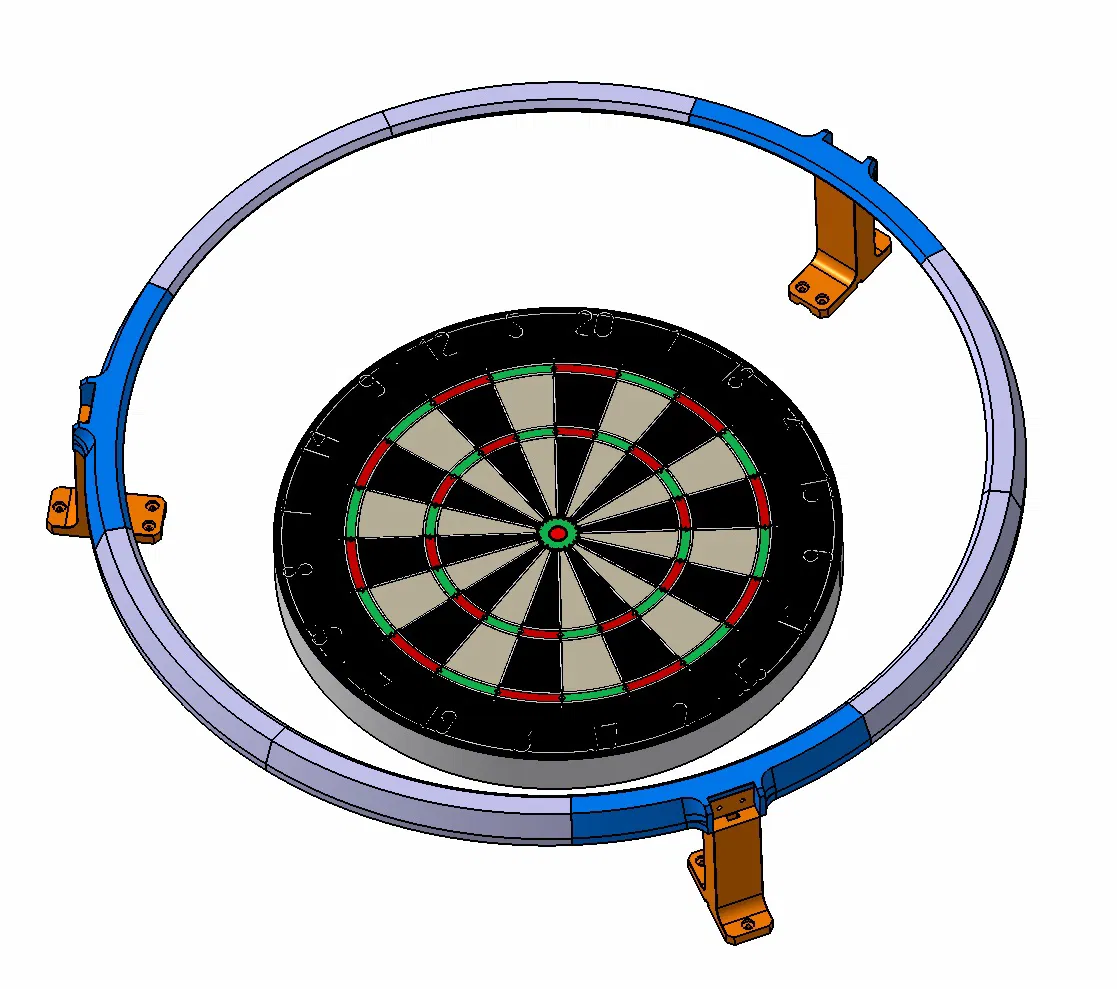

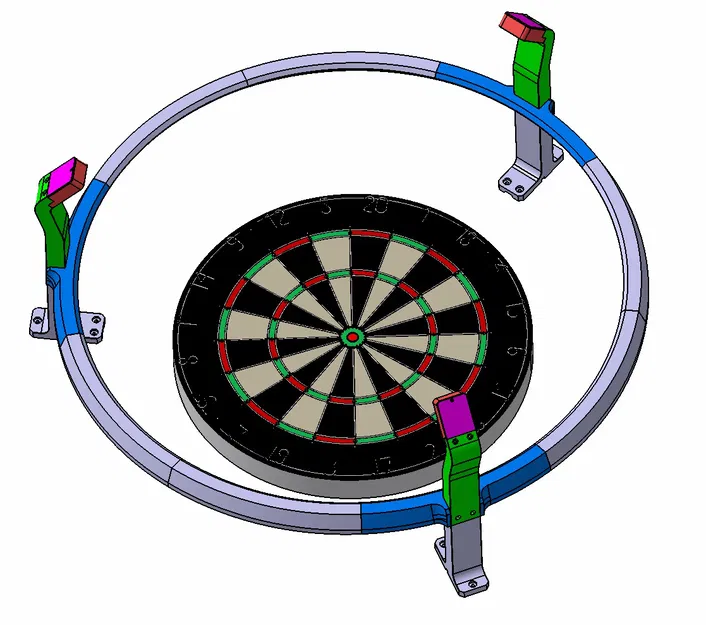

Vòng đèn LED và Giá đỡ Camera Bàn Phi Tiêu V2

Muốn làm bộ phận gắn đèn LED vòng và camera cho bàn phóng phi tiêu của mình, cái này dễ in lắm. Thiết kế này được điều chỉnh từ trang web này (https://docs.autodarts.io/3d-printing/).
Github của autodarts là https://github.com/autodarts

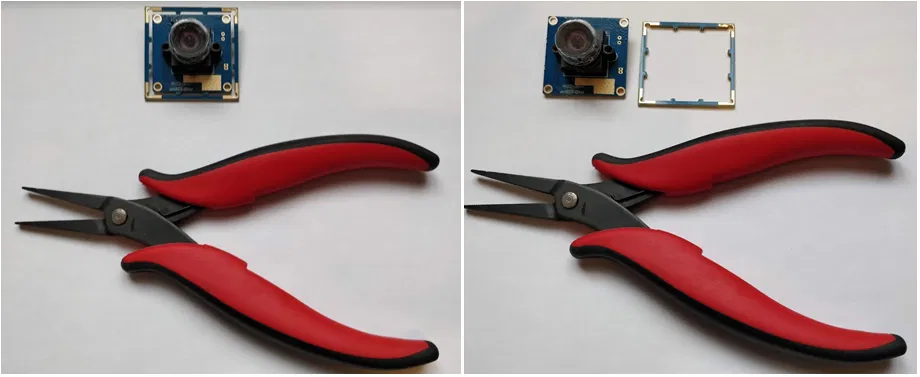

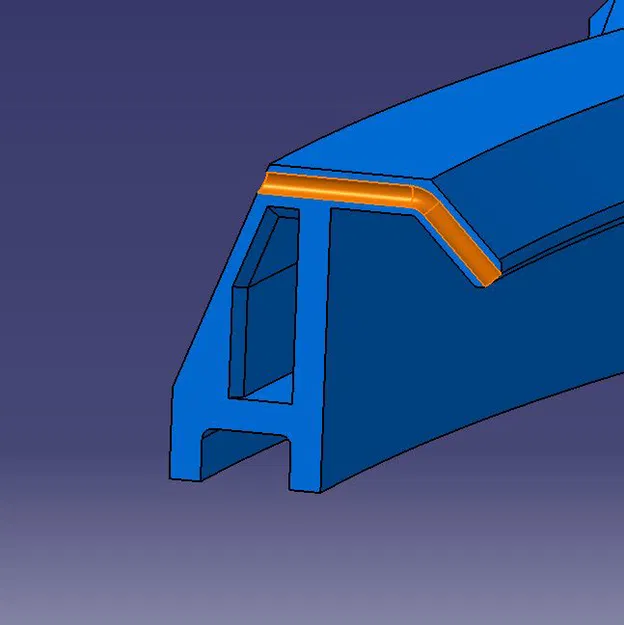

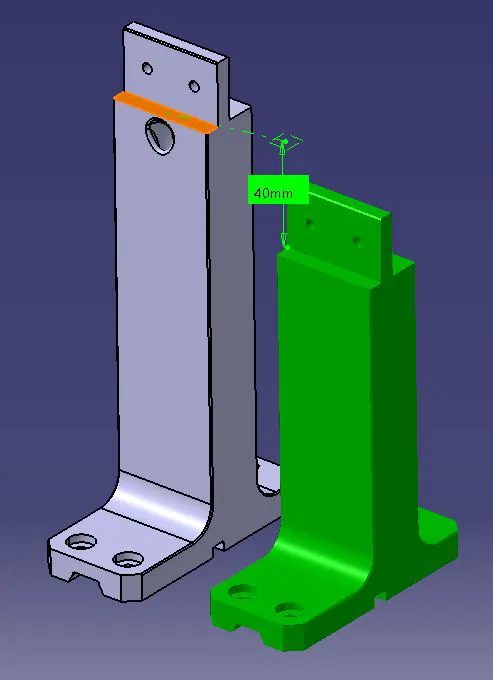

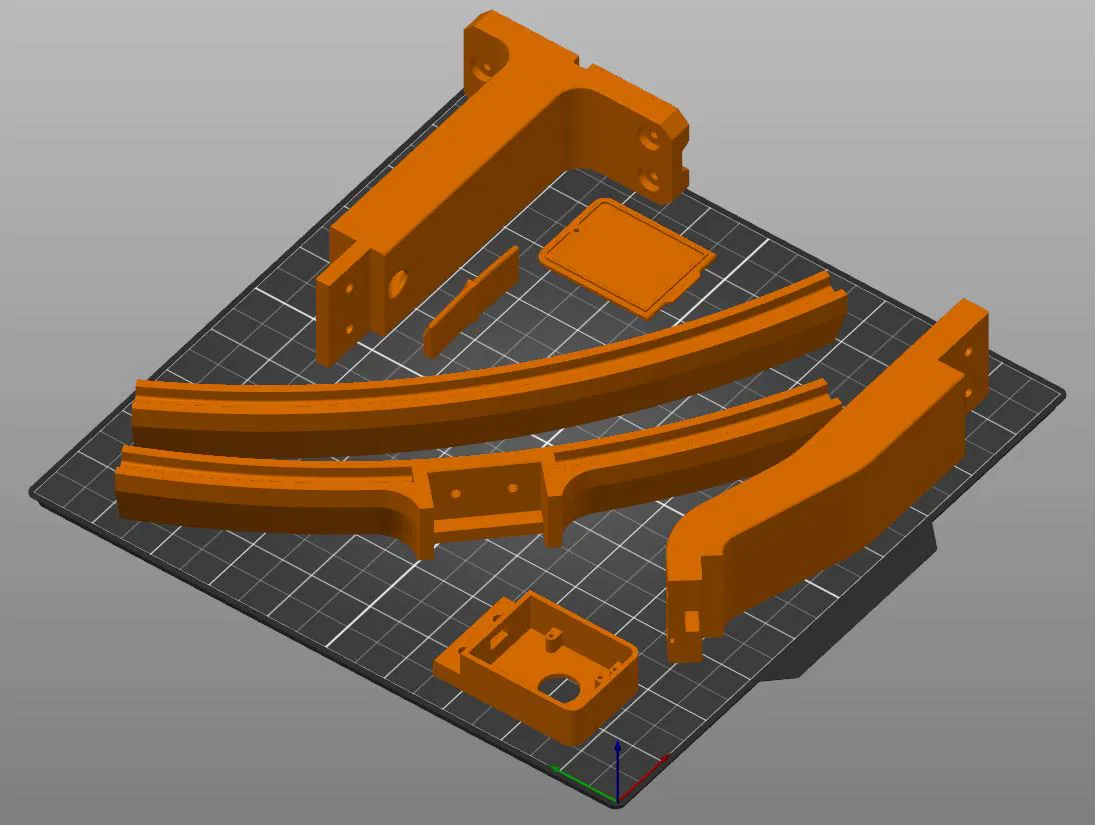

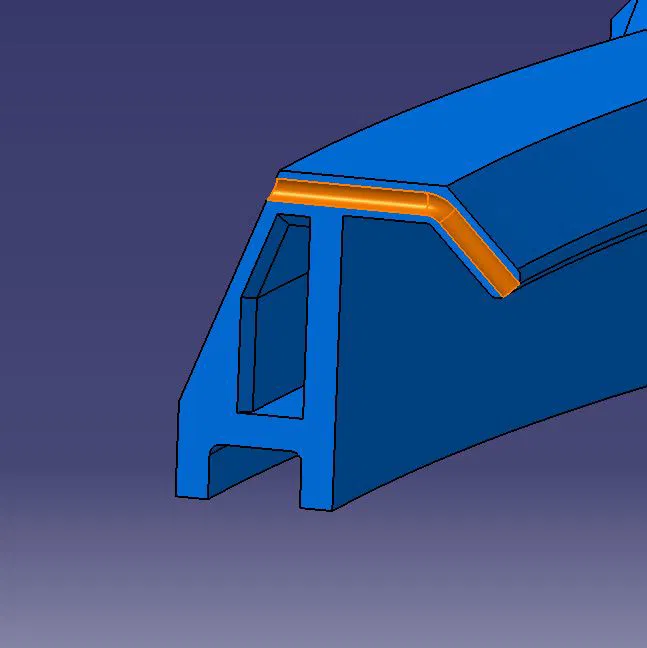

Máy chủ Discord là https://discord.com/servers/autodarts-community-802528604067201055 Tất cả các bộ phận trừ phần che camera đều có thể in mà không cần hỗ trợ. Tôi in mẫu của mình ở độ cao lớp 0.28mm với đầu phun 0.4mm sử dụng PLA Plus mà không gặp vấn đề gì. Các đoạn LED được dán bằng keo epoxy 5 phút. Phần cứng yêu cầu là vít đầu tròn chìm M4x20 và M4x18 cùng với đai ốc lục giác M4. Mô-đun Camera USB OV2710 được giữ bằng vít M2x6, tương tự như phần che camera. Lắp ráp các bộ phận của vòng đèn LED với các chốt kết nối bằng keo epoxy 5 phút. Cập nhật ngày 24/03/2023: Thêm "Ring Light - Connection Peg - More Clearance.stl" (Chốt kết nối với khoảng hở 0.3mm để lắp ráp dễ hơn) Cập nhật ngày 21/02/2024: Thêm các mẫu có tiền tố "Ring Light v2" để chặn rò rỉ ánh sáng (thêm sợi filament đường kính 1.75" vào rãnh trước khi lắp ráp vòng đèn với chốt kết nối). Tiền tố "Ring Light v2 (40mm)" nâng vòng đèn LED lên 40mm so với phiên bản trước. Cập nhật ngày 02/03/2024: Thêm phần giảm chấn trong che camera cho các mô-đun có đầu nối thẳng. Nhấn dây xuống để định tuyến gần đầu nối hơn rồi lắp "Ring Light v2 - Camera Housing Cover v2.stl". Cập nhật ngày 22/02/2025: Thêm "Ring Light - Foot (mounting holes updated for CNC base).stl", "Ring Light - Foot LED cable route (mounting holes updated for CNC base).stl" và "Base_plate_Standard_RL3d-B3D.dxf" cho bất kỳ ai muốn gắn toàn bộ bộ phận lên đế CNC. DXF được cung cấp bởi RupiLab3D với phiên bản sửa đổi của anh ấy về các mẫu đế có tại: Phần cứng:
SL 6    Vít đầu tròn M4x20
SL 6    Vít đầu tròn M4x18
SL 12   Vít đầu tròn M2x6
SL 3    Vít đầu chìm M2x6
Keo epoxy 2 thành phần để lắp ráp các đoạn vòng đèn LED và chốt kết nối

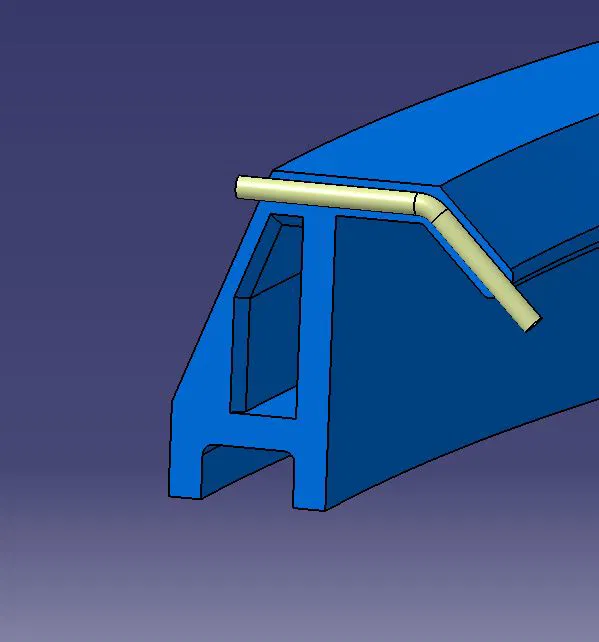

Mảnh nhỏ sợi filament đường kính 1.75" để chặn rò rỉ ánh sáng (xem hình ảnh)
