Đế Xích Đạo Cố Định Cho ZWO SeeStar S50 1

2 hình

Bộ sưu tập nhiều file Giáo Dục

Đế Xích Đạo Cố Định Cho ZWO SeeStar S50

Tác giả catalin59_8491

Lượt tải
501
Lượt thích
36
Lượt coi
3.253

File 186 18,2 MB

  • Nut_1766150981.3mf3MF · 205,4 KB
  • Nut_1766150983.stlSTL · 659,5 KB
  • Screw_Handle_1766150984.3mf3MF · 78,8 KB
  • Screw_Handle_1766150985.stlSTL · 272,2 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#162594
Danh mục
Giáo Dục
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

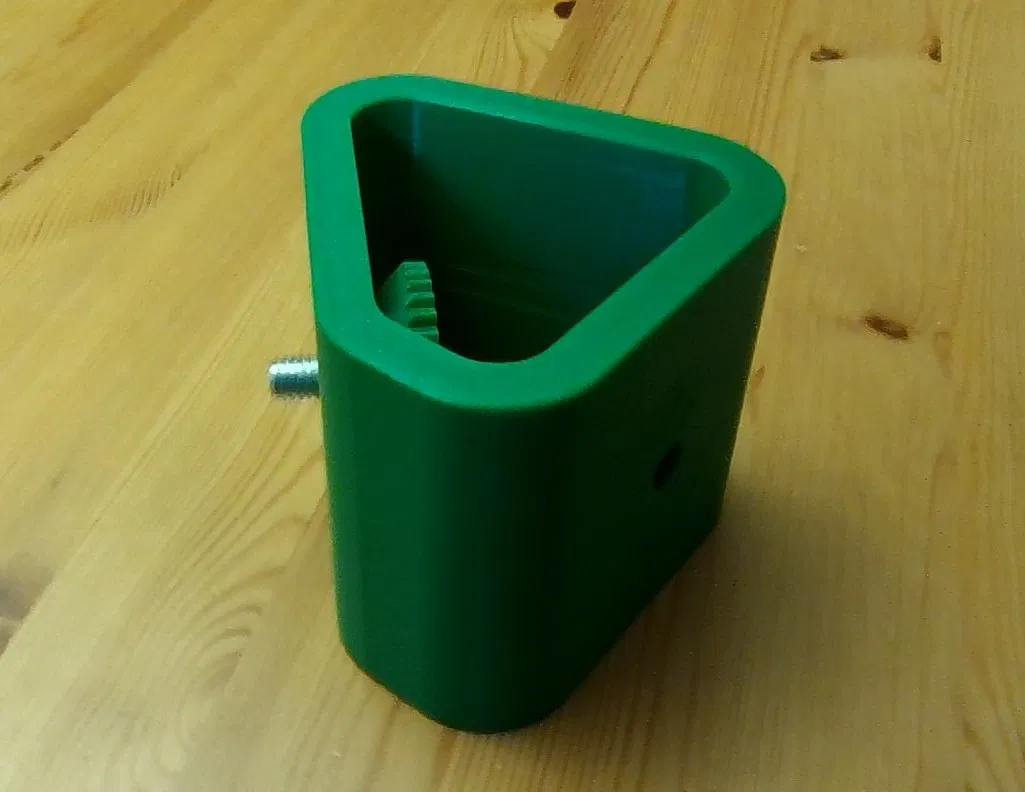

Đây là đế xích đạo cố định được in 3D cho kính thiên văn ZWO SeeStar S50. Nó được gắn vào giữa chân máy ZWO và kính thiên văn, cho phép bạn sử dụng kính ở chế độ xích đạo, khắc phục vấn đề xoay trường mà kính thiên văn Alt/Az như S50 gặp phải.

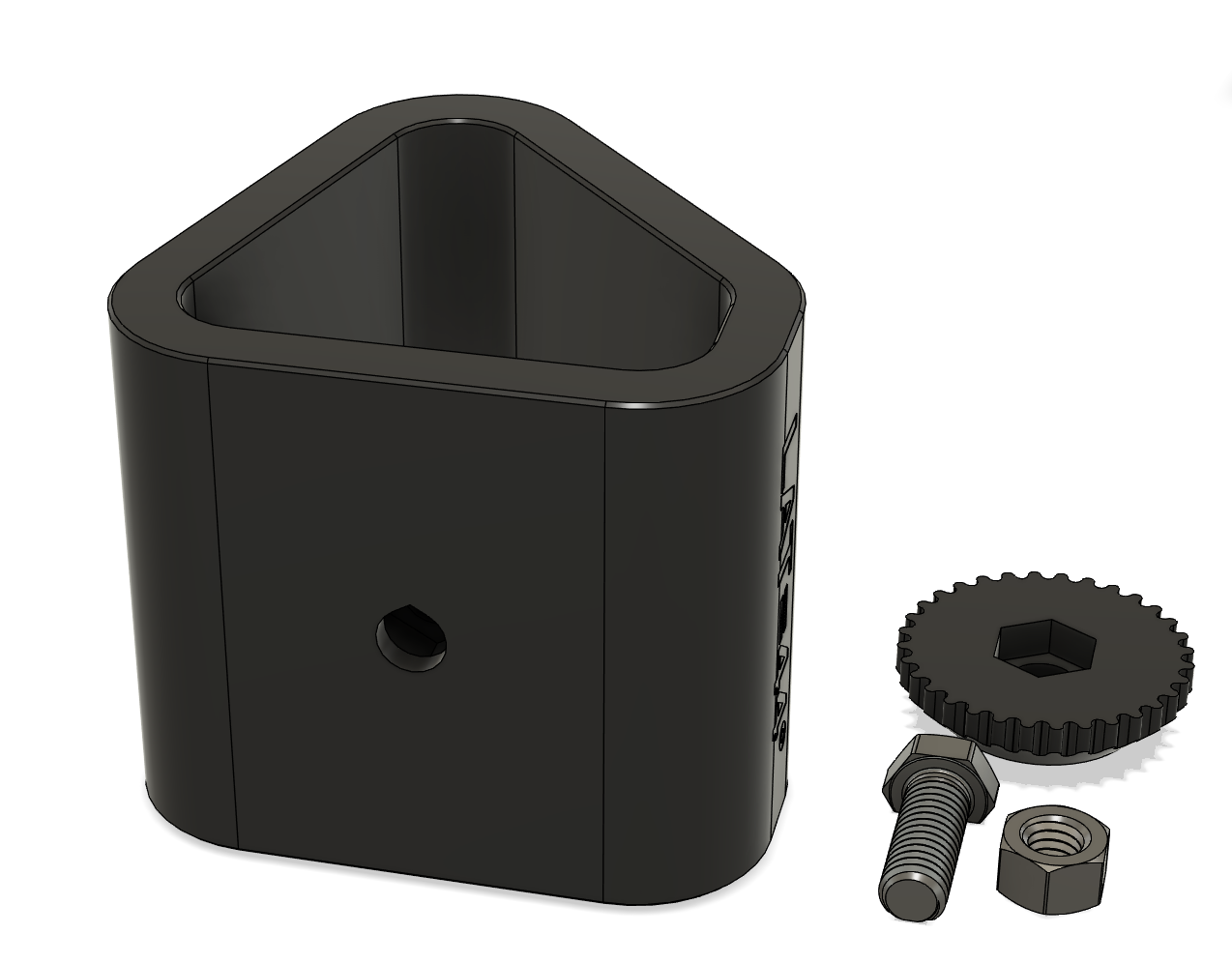

Thiết kế này yêu cầu một ốc 3/8"-16x1" và một đai ốc 3/8"-16 - đối với người dùng hệ mét, mặc dù ren trông giống M10, nhưng không phải, đừng thử.
Nếu bạn đã có sẵn đai ốc và bu lông phù hợp, bạn chỉ cần tải xuống tệp đế có vĩ độ tương ứng với nơi bạn định sử dụng kính thiên văn và tệp tay vặn. Tôi đã tạo 90 tệp đế cho các vĩ độ khác nhau, mỗi độ một bước, từ 0 đến 89 độ - ở Bắc Cực và Nam Cực, bạn không cần đế xích đạo.

Khi bạn slice mô hình, ở độ cao 48.4mm (trước lớp 242, giả sử lớp 0.2mm) bạn cần thêm lệnh dừng in để chèn đai ốc, sau đó tiếp tục in. Khi in xong, lắp bu lông vào tay vặn, phần còn lại khá dễ hiểu.

Không cần hỗ trợ khi in bất kỳ mô hình nào, chỉ cần in chúng theo hướng được cung cấp trong tệp. Độ bền của mô hình rất quan trọng, tôi đề xuất lớp 0.2mm, 10 lớp trên và dưới, ít nhất 5 lớp tường và 25% infill. Tôi đã thử nghiệm với PETG nhưng PLA cũng nên hoạt động.

Ở Bắc Mỹ, bạn có thể tìm thấy đai ốc và bu lông ở các cửa hàng như Home Depot. Đối với những người sống ở hệ mét, không có sẵn phần cứng imperial, tôi cũng đã bao gồm một đai ốc và bu lông được in 3D. Tôi không khuyến khích sử dụng chúng, nếu bạn làm vậy, bạn tự chịu rủi ro, nếu bu lông nhựa bị gãy, bạn không thể đổ lỗi cho tôi. Hãy đặt hàng các bộ phận kim loại, chúng rất rẻ trên AliExpress, tìm kiếm bu lông 3/8"-16x1" và đai ốc 3/8"-16.

Cả hai định dạng STL và 3MF đều được cung cấp.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mfstl
Số file mô hình
186
Tổng dung lượng
18,2 MB
File lớn nhất
1,5 MB
