Neo Stiffy Toolhead cho Creality Ender-3 Neo, V2 Neo, Max Neo

Câu chuyện phía sau

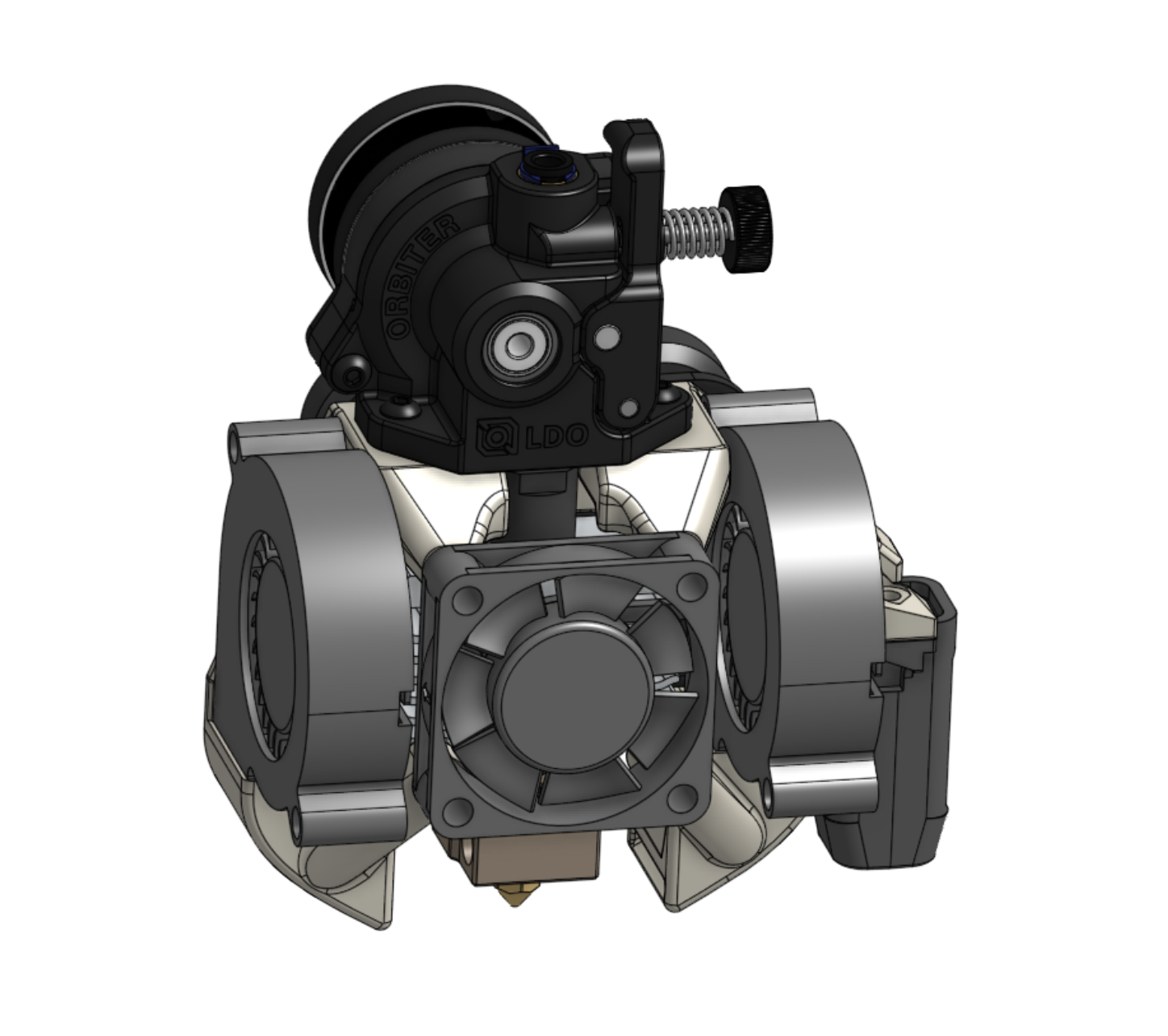

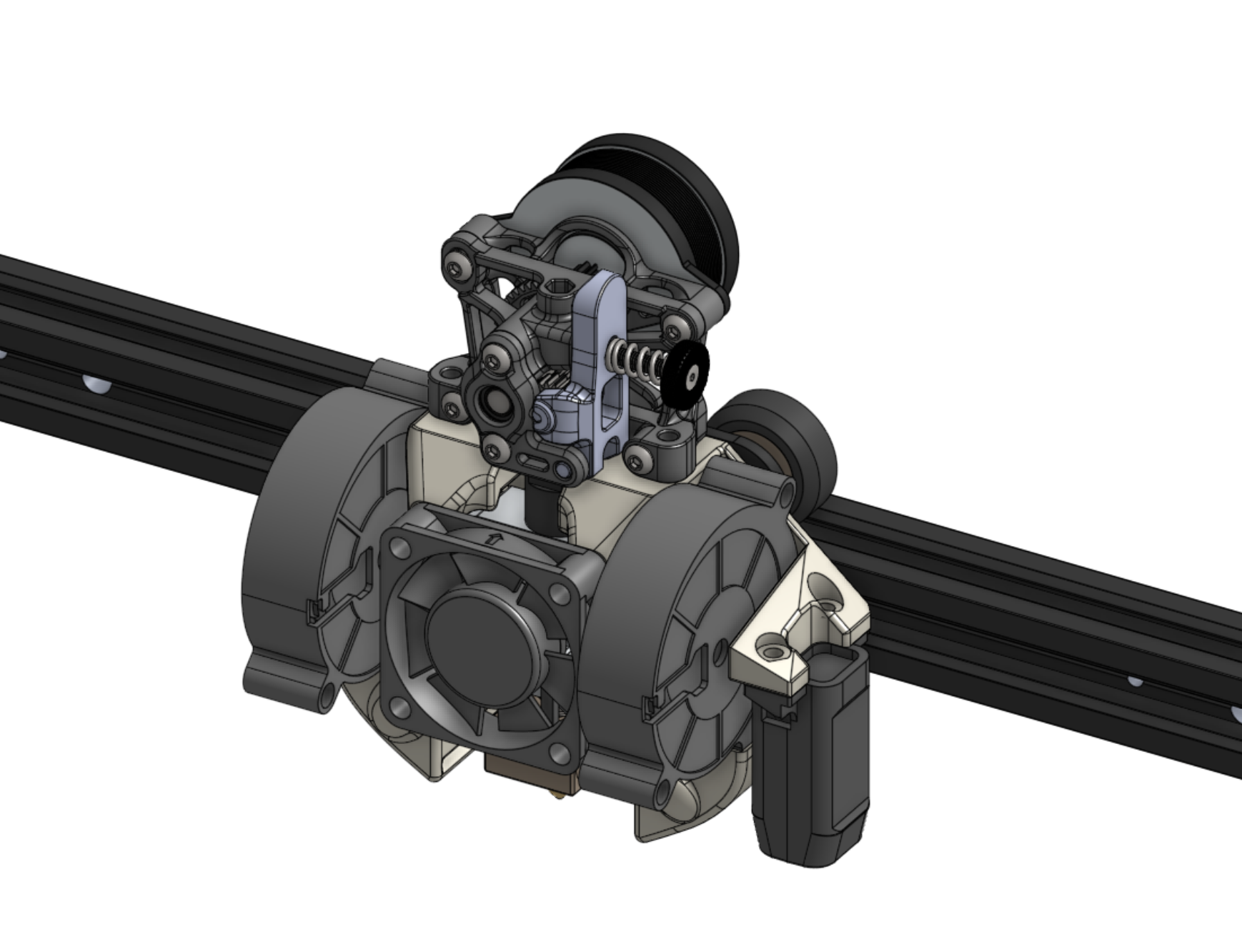

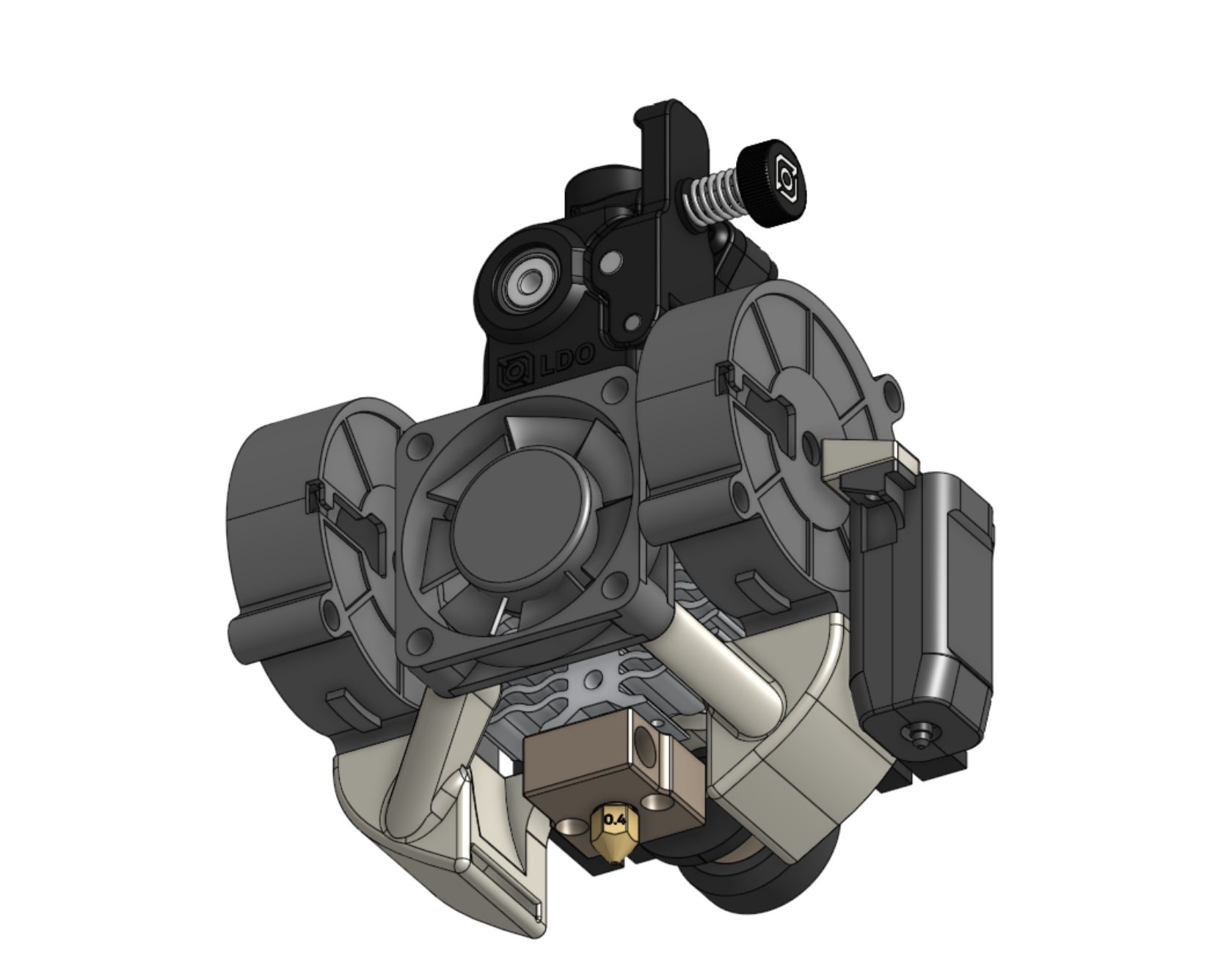

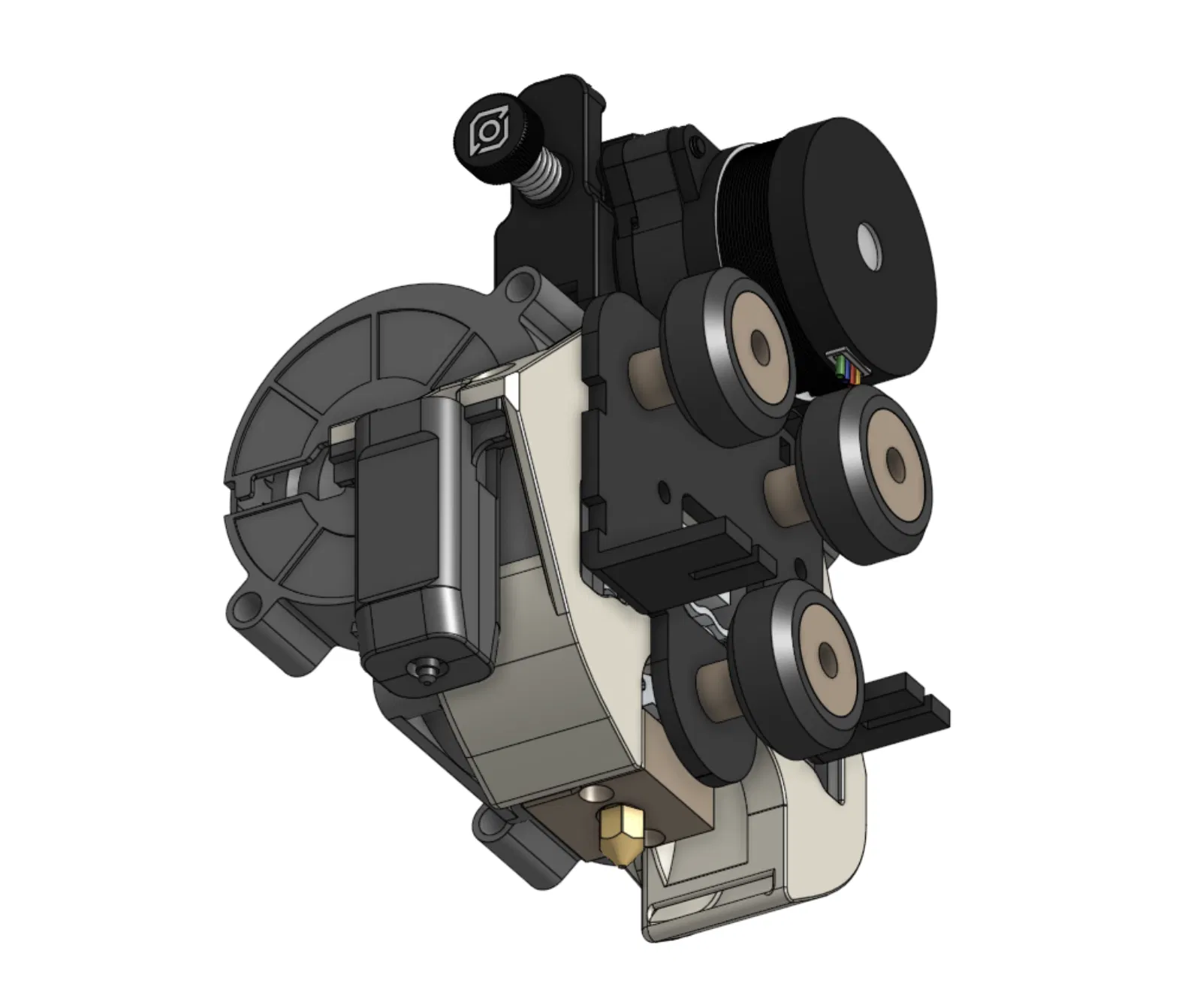

Đây là một bộ phận đầu in (toolhead) dạng direct drive siêu nhẹ dành cho Creality Ender-3 Neo, Ender-3 V2 Neo và Ender-3 Max Neo.

Tôi thiết kế bộ phận này vì ngạc nhiên là không tìm được một lựa chọn nào trên cộng đồng in 3D đáp ứng được tất cả các tiêu chí sau:

1. Sử dụng hotend gốc của Ender-3 Neo
2. Tích hợp quạt kép 5015
3. Có bộ phận Orbiter toolhead
4. Dùng CR-Touch để đo mặt bàn in

Kết quả là gì? Chính là Neo Stiffy Toolhead — một sự kết hợp độc đáo được tùy chỉnh để tối ưu hiệu suất và tương thích với các thiết lập hiện có (Ender-3 Neo, Ender-3 V2 Neo, và Ender-3 Max Neo)!

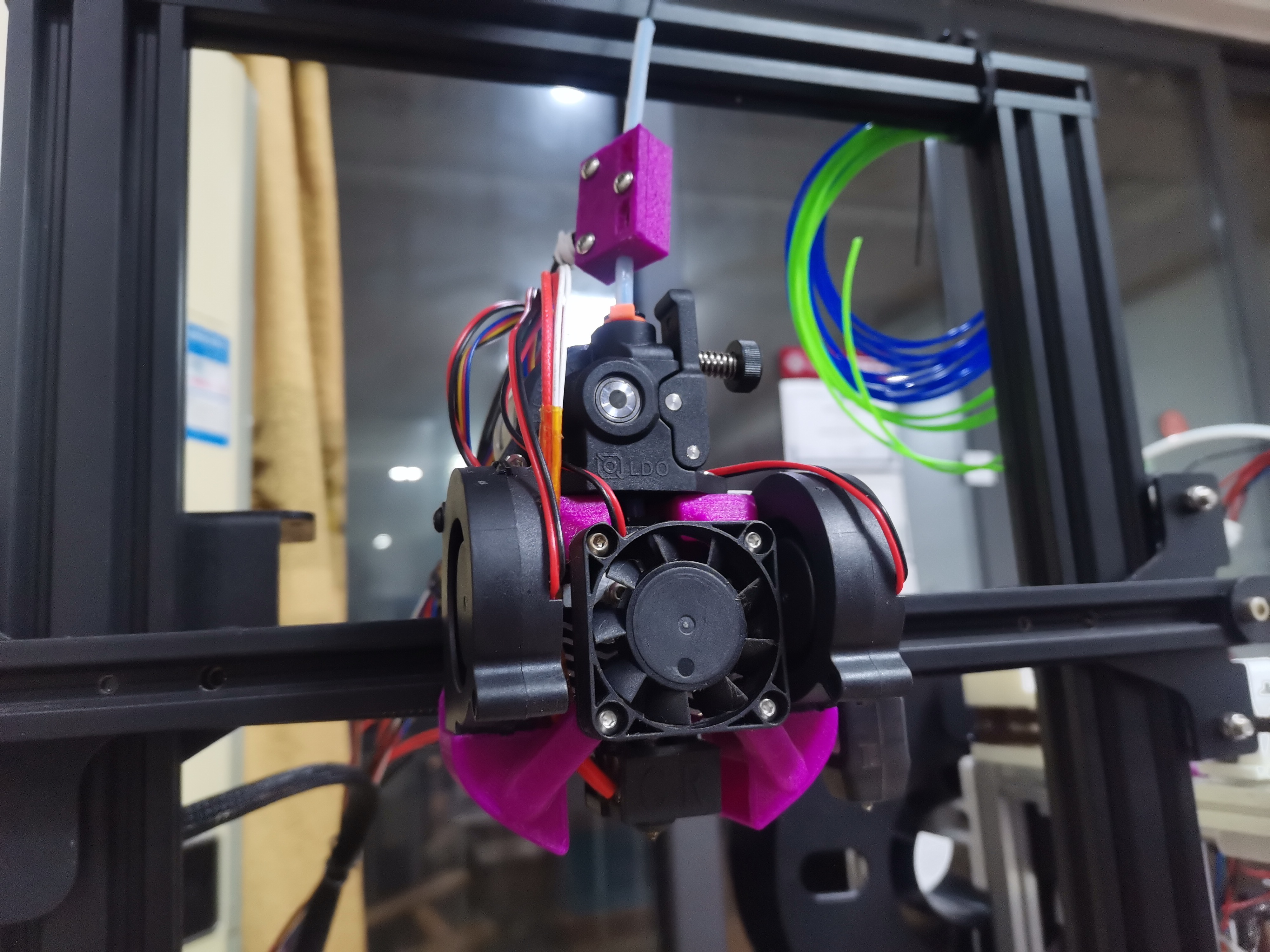

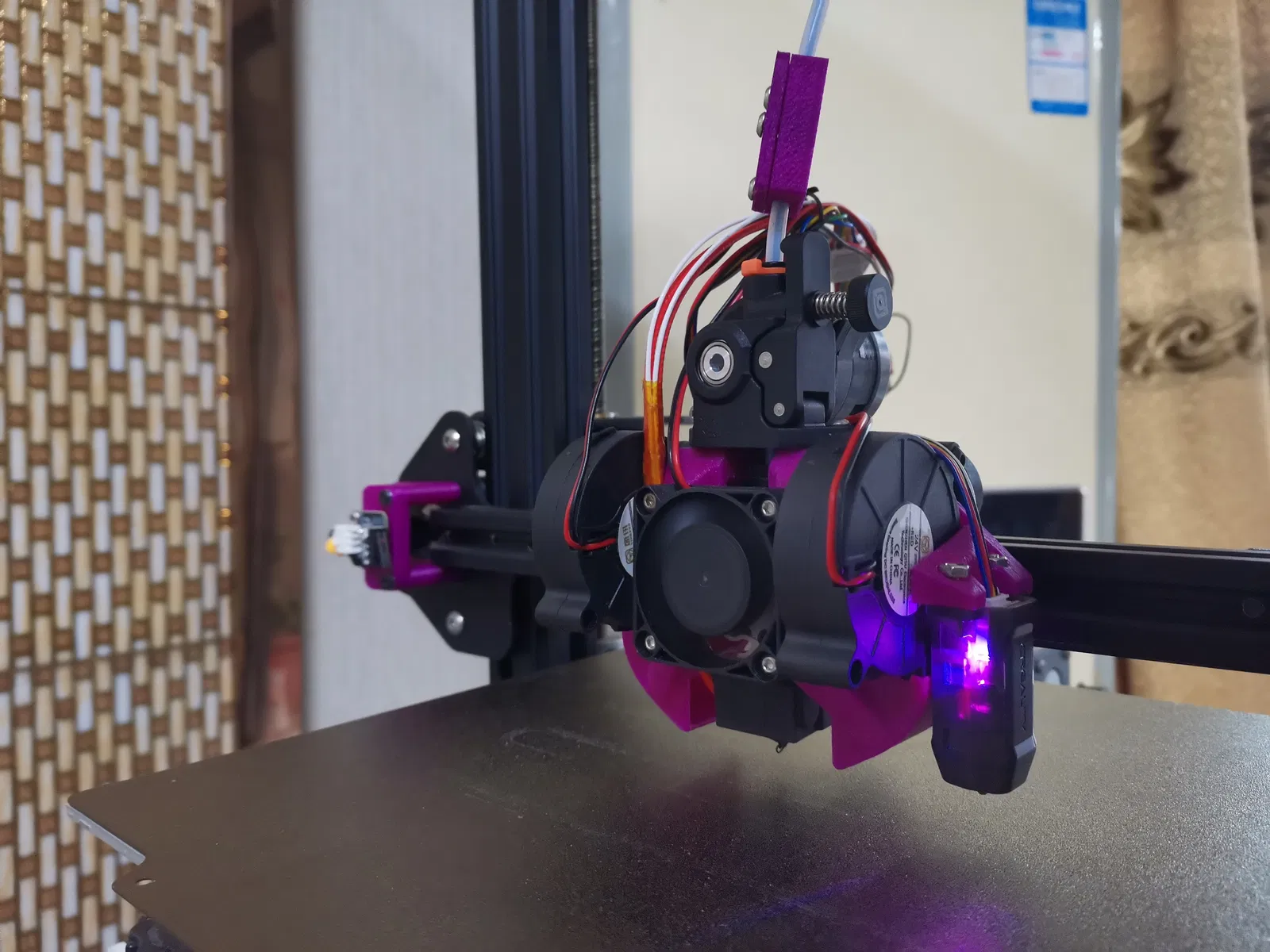

Lắp đặt Neo Stiffy

Bộ này bao gồm cả bộ phận đầu in (toolhead) VÀ một bộ phận công tắc hành trình (endstop) tùy chỉnh vị trí.

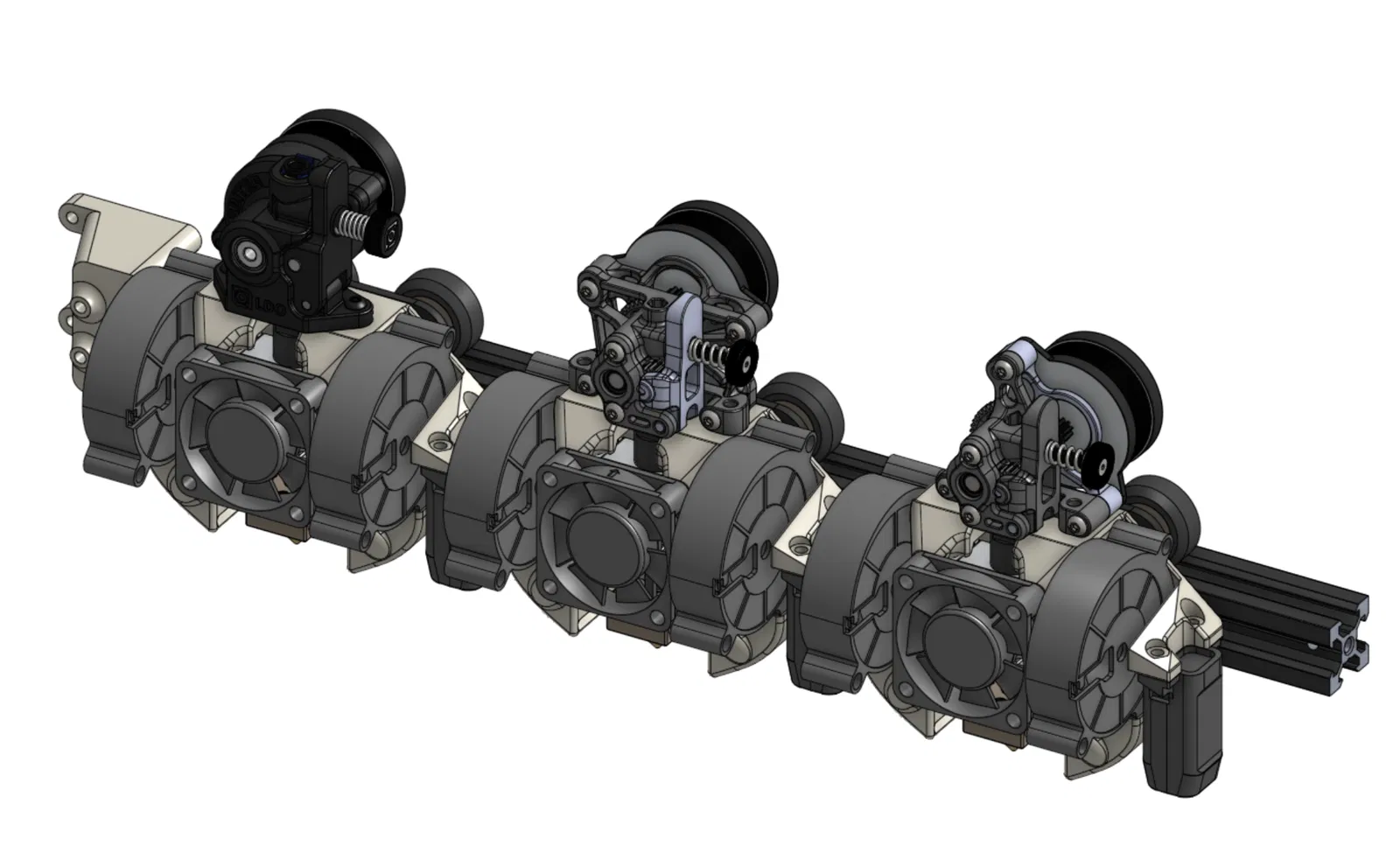

You can use these extruders:

• Orbiter v2.0/v2.5
• Sherpa Mini/Micro, hoặc bất kỳ bộ phận đẩy sợi nào có lỗ gắn tương thích (Ví dụ: FZ Extruder)

You'll need some hardware to build the toolhead. Other than the printed parts, you'll also need those for the toolhead:

• Phần cứng từ bộ phận đầu in Ender-3 Neo gốc
• 2 Ốc M3 (để gắn CR-Touch)
• 8 Ốc ren nhiệt M3 đường kính ngoài ít nhất 4mm và sâu 5mm
• 2 Vít M3 20mm (để gắn quạt 5015)
• 4 Vít M3 15mm (dành cho quạt 4010)
• 2 Vít M3 10mm (để gắn bộ phận đẩy sợi)
• Chuẩn bị ít nhất 4 vòng đệm M3 (cho CR-Touch)

Tiếp theo, phần cho đầu in X - công tắc hành trình:

• 2 Vít M3 10mm
• 2 Vít M3 35mm
• 2 Vít M3 15mm
• 2 Ốc M3 HOẶC 2 Ốc ren nhiệt M3 có bán kính ít nhất 3mm

Nhớ giữ lại ốc vít cũ của bạn nha. Chúng có thể hữu ích đó!

Thêm tài nguyên

Tập tin cấu hình Klipper (printer.cfg) cho Ender-3 Neo với Neo Stiffy đây: https://github.com/ProtonKicker/Klipperized-Ender-3-Neo/blob/main/Config%20For%20Upgraded%20Ender-3%20Neo/printer.cfg

Xem cấu hình cho bộ phận đẩy sợi Orbiter V2.0 series tại: https://www.orbiterprojects.com/orbiter-v2-0/. Cái này đã có sẵn trong tập tin cấu hình Klipper ở trên rồi.

Bạn có thể thắc mắc tại sao tôi không chọn hotend tiên tiến hơn. Sự thật là, hotend gốc của Ender-3 Neo cho hiệu suất ấn tượng lắm. Nó xử lý lưu lượng 25 mm³/s một cách dễ dàng, quá đủ cho nhu cầu của tôi. Để kiểm chứng, xem kết quả thử nghiệm Orca Max Flowrate tại đây: https://x.com/ToviDing/status/1899838949910286524

Đối với những ai quan tâm đến nguồn cảm hứng cho thiết kế này, bạn có thể xem thiết kế Stiffy Toolhead gốc tại đây: https://github.com/churls5495/Annex-Engineering_User_Mods/tree/main/Extruders/Sherpa_Mini/Toolheads/Churls-Stiffy_E3
