Qidi Plus 4 Quạt Trước 5015 + Giá đỡ Beacon / Carto

CẬP NHẬT ngày 5 tháng 3

Có một vài vấn đề với bộ gắn Unimount™ (bộ gắn Beacon / Carto). Trên máy in của tôi, nó cạ nhẹ vào bộ gạt PEI ở khu vực purge. Những người dùng khác thì không gặp vấn đề này. Vui lòng cực kỳ cẩn thận và tỉ mỉ nếu bạn sử dụng bản độ này. Tôi đang làm một bản sửa đổi khác để tránh vấn đề này.

Đọc phần này trước!

nhưng tại sao?

Phần mô tả trên trang này khá dài… nên vui lòng đọc phần này để xác định xem đây có phải là thứ bạn cần không.

---------------------------------------------------------------------------

Đây là gì?

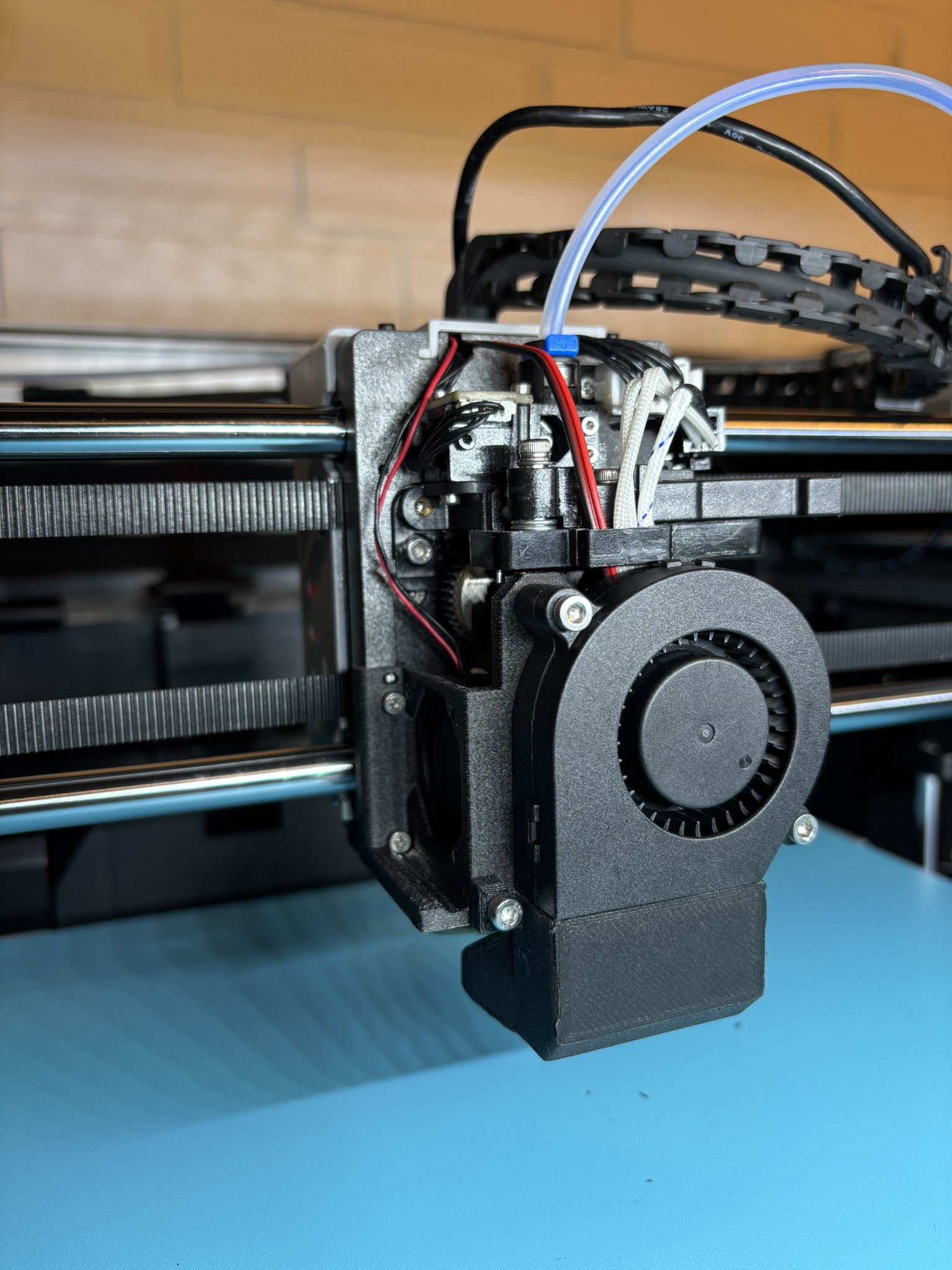

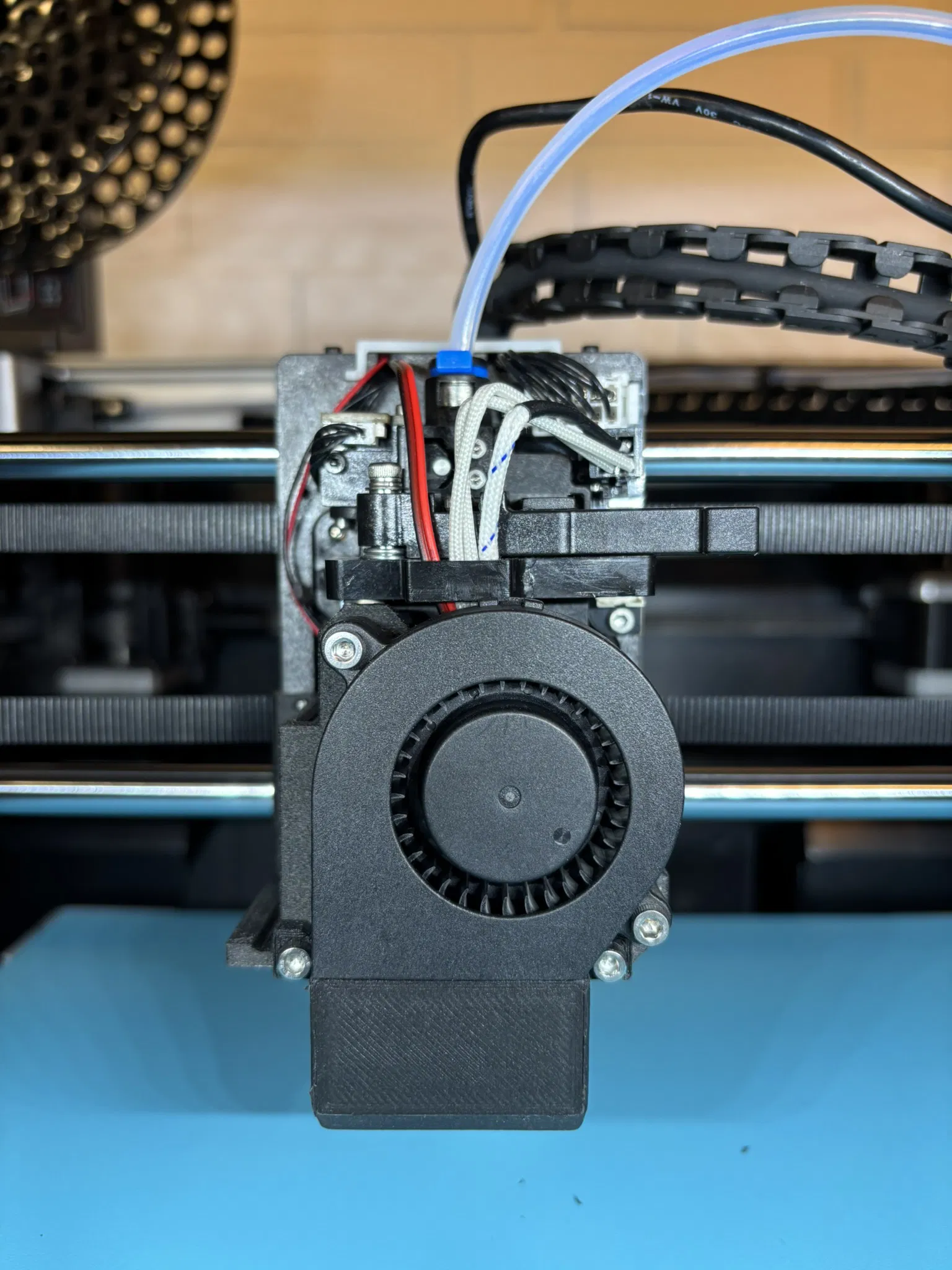

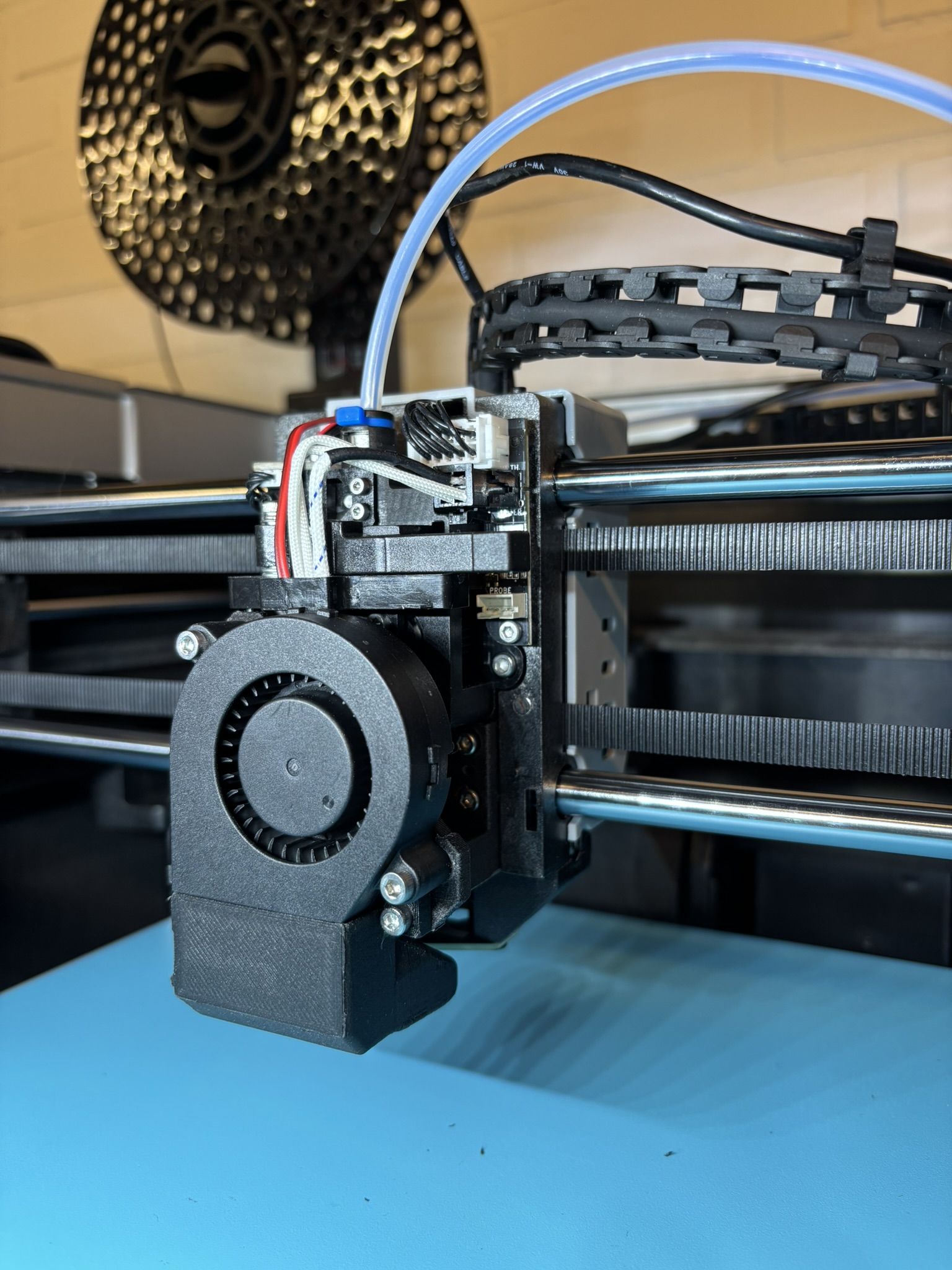

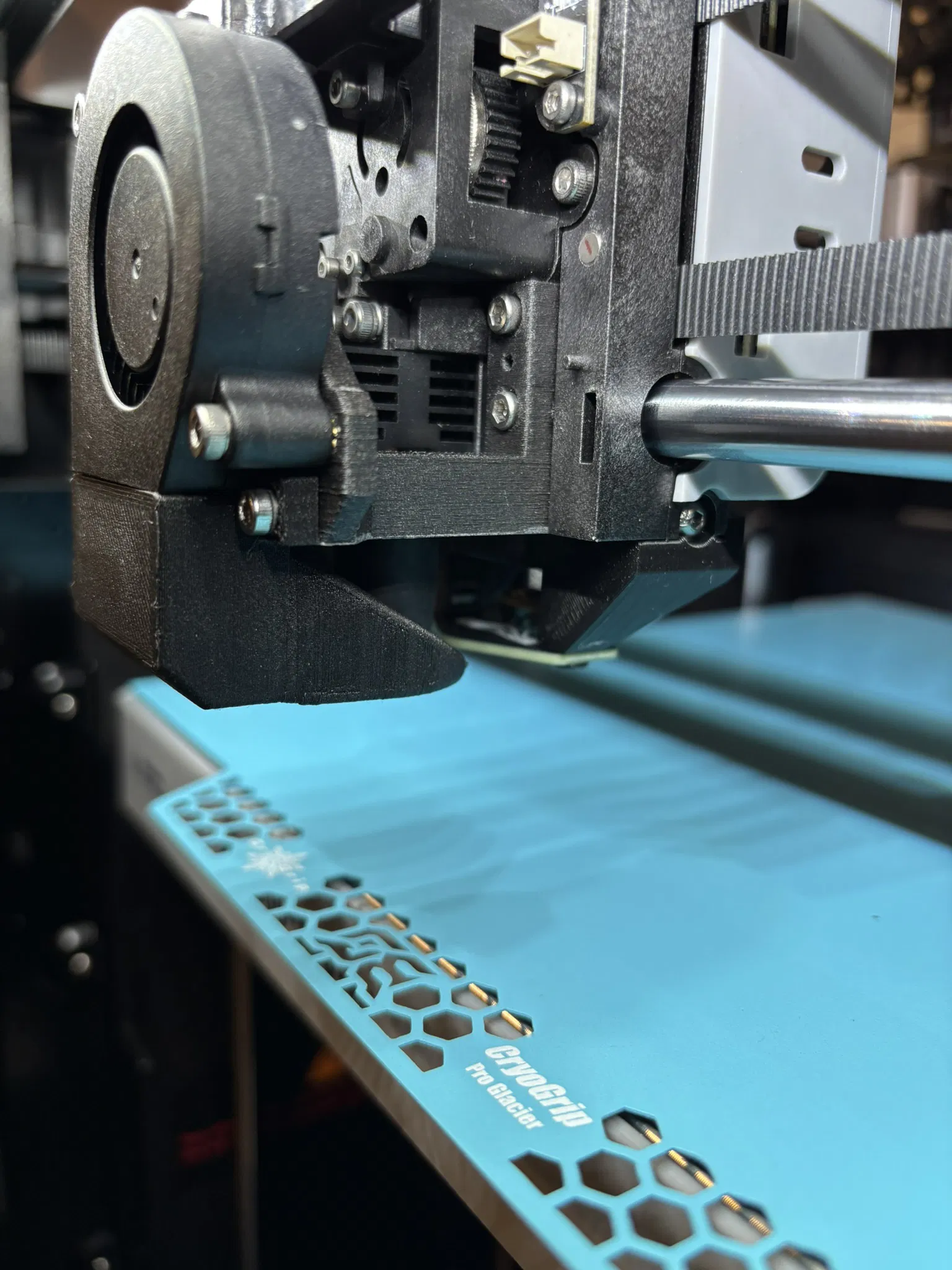

Một bản độ cho Qidi Plus 4, di chuyển quạt tản nhiệt bộ phận đến phía trước máy in. Nắp trước được thiết kế lại để chứa quạt 5015 và một ống dẫn tản nhiệt bộ phận mới. Ống dẫn tản nhiệt bộ phận đã được kiểm tra bằng CFD.

Tôi muốn gửi lời cảm ơn lớn đến Stew vì bộ gắn này dựa trên bộ gắn Beacon của anh ấy. Anh ấy đã làm rất nhiều công việc để tạo ra một bộ gắn dễ sử dụng cho tất cả những thứ này.

Bản độ này hướng tới người dùng máy in 3D trung cấp hoặc cao cấp. Có thể hơi khó khăn nếu bạn là người mới bắt đầu.

Tại sao tôi lại muốn làm điều này?

Quạt tản nhiệt bộ phận gốc hoạt động tốt trên Plus 4, vậy tại sao bạn lại muốn di chuyển quạt tản nhiệt bộ phận ra phía trước máy in?

1. Tản nhiệt cải thiện với ống dẫn tản nhiệt được tối ưu hóa luồng khí. Xem mục “Hiệu suất”
2. Để nhường chỗ cho Cảm biến Beacon / Cartographer
3. Cải thiện tuổi thọ quạt 5015, vì nó không bị quá nhiệt từ bàn nhiệt.
4. Khả năng sử dụng các quạt 5015 tiêu chuẩn khác (xem Lưu ý bên dưới).
5. Trông ngầu?

Được rồi, còn những mặt hạn chế thì sao?

1. Che một phần lớn tầm nhìn của bạn đến đầu phun
2. Dây quạt dài hơn
3. Vỏ bọc phía trước không vừa
4. Không tương thích với cảm biến tiệm cận gốc, bạn cần Beacon / Carto

Phần cứng yêu cầu

Bộ gắn quạt 5015 / Ống dẫn tản nhiệt bộ phận

• 4 X Vòng đệm ren nhiệt M3x4x5 (tiêu chuẩn Voron)
• 2 X Vít M3X8 mm SHCS hoặc BHCS
• 2 X Vít M3X14 mm SHCS hoặc BHCS
• Cáp nối dài cho quạt gốc (xem chi tiết bên dưới) hoặc Quạt 5015 mới

Unimount™

• 2 X Vòng đệm ren nhiệt M3x4x5 (tiêu chuẩn Voron) HOẶC 2 X Đai ốc vuông M3
• 2 X Vít M3 đầu thấp (loại đi kèm với Beacon / Carto)
• Beacon hoặc Cartographer. Tất cả đều hoạt động trừ Cartographer 90°.

Lựa chọn quạt

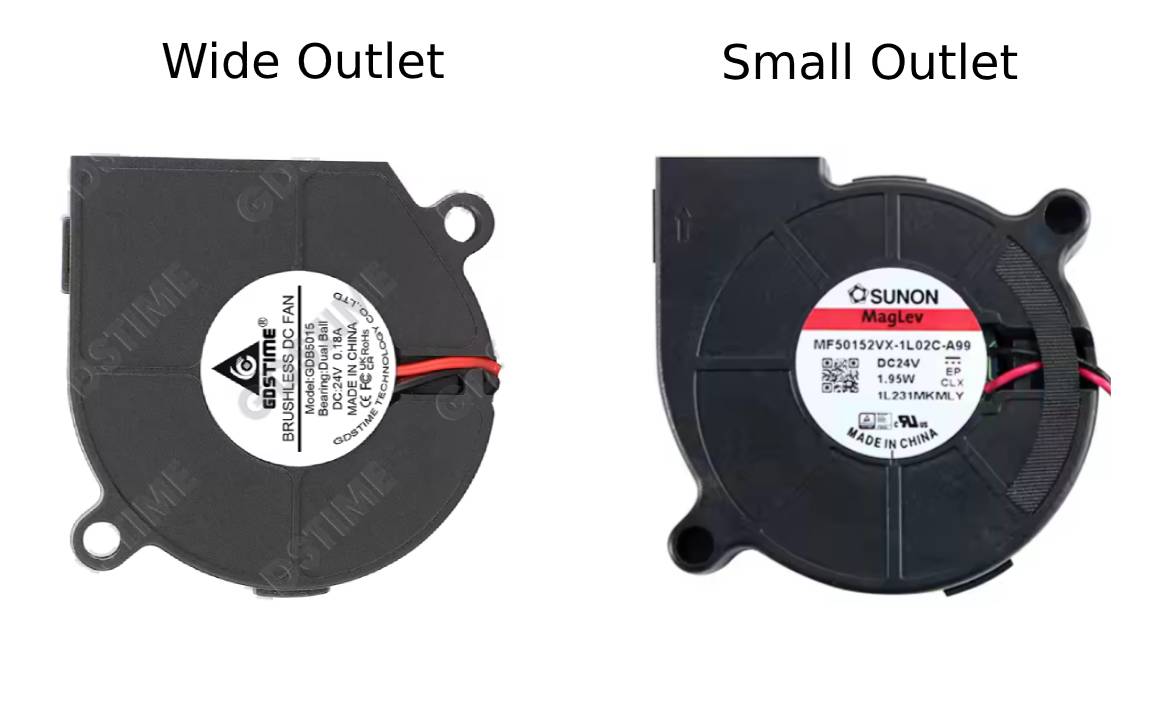

Quạt gốc là quạt 24V 5015. Nó hơi đặc biệt vì nó là loại 'miệng rộng', không phổ biến lắm. Bạn có thể tái sử dụng quạt gốc và thực tế là nó khá ổn. GDStime sản xuất quạt thay thế tốt nếu bạn muốn nâng cấp.

Một số người có thể muốn sử dụng quạt 'cửa xả nhỏ' vì nó phổ biến hơn và có nhiều tùy chọn chất lượng cao ngoài kia.

Dù bạn chọn loại nào, hãy lưu ý rằng 'cửa xả rộng' đã được kiểm tra hiệu suất. Tôi đã cố gắng tối ưu hóa thiết kế ống dẫn nhiều nhất có thể cho từng loại quạt. Nhưng sau rất nhiều thử nghiệm CFD, quạt 5015 'cửa xả nhỏ' không lý tưởng bằng vì luồng khí bị giảm đáng kể. Hóa ra, bạn chỉ có thể ép một lượng không khí nhất định qua một cửa xả nhỏ hơn. Bạn có thể tự đánh giá trong các bài kiểm tra CFD.

Đi dây quạt

Vì quạt giờ ở phía trước và cổng cắm ở phía sau, chúng ta cần điều chỉnh cho phù hợp.

1. Tái sử dụng quạt gốc

Nếu bạn đang tái sử dụng quạt gốc, thì cần một cáp nối dài JST tương tự như cái này. Nếu bạn đang tái sử dụng quạt gốc, thì cũng giữ nguyên cổng cắm mà nó sử dụng như ban đầu.

2. Quạt thay thế

Nếu bạn mua quạt mới, thì cáp nên đủ dài để vươn tới phía sau.

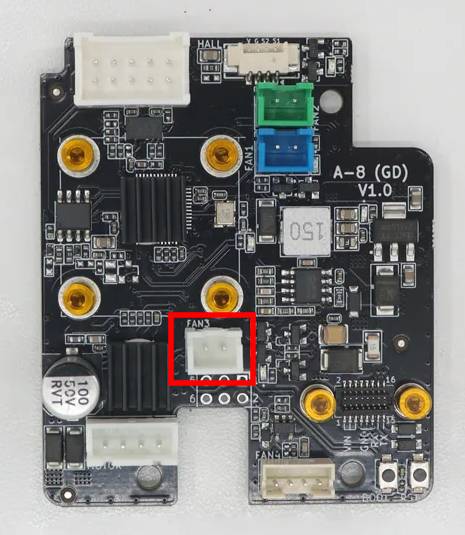

Qidi đã trang bị cho bo mạch công cụ ở phía sau đầu phun một số lượng cổng quạt dư thừa. Mặc định có hai đầu cắm quạt 2 chân không được sử dụng. Điều này có nghĩa là bạn không cần tìm quạt PWM 4 chân như quạt gốc, nó có thể là quạt 2 chân 'thông thường' nếu bạn muốn. Đây là ví dụ cấu hình trong printer.cfg nếu bạn sử dụng "FAN 3" (được khoanh tròn màu đỏ)

fan_generic cooling_fan] pin:PB4 max_power: 1.0 shutdown_speed:0 cycle_time: 0.010 hardware_pwm: False kick_start_time: 0.100 off_below: 0.0

Sau đó, hãy vô hiệu hóa hoặc thay thế cấu hình quạt tản nhiệt gốc của bạn.

Unimount™

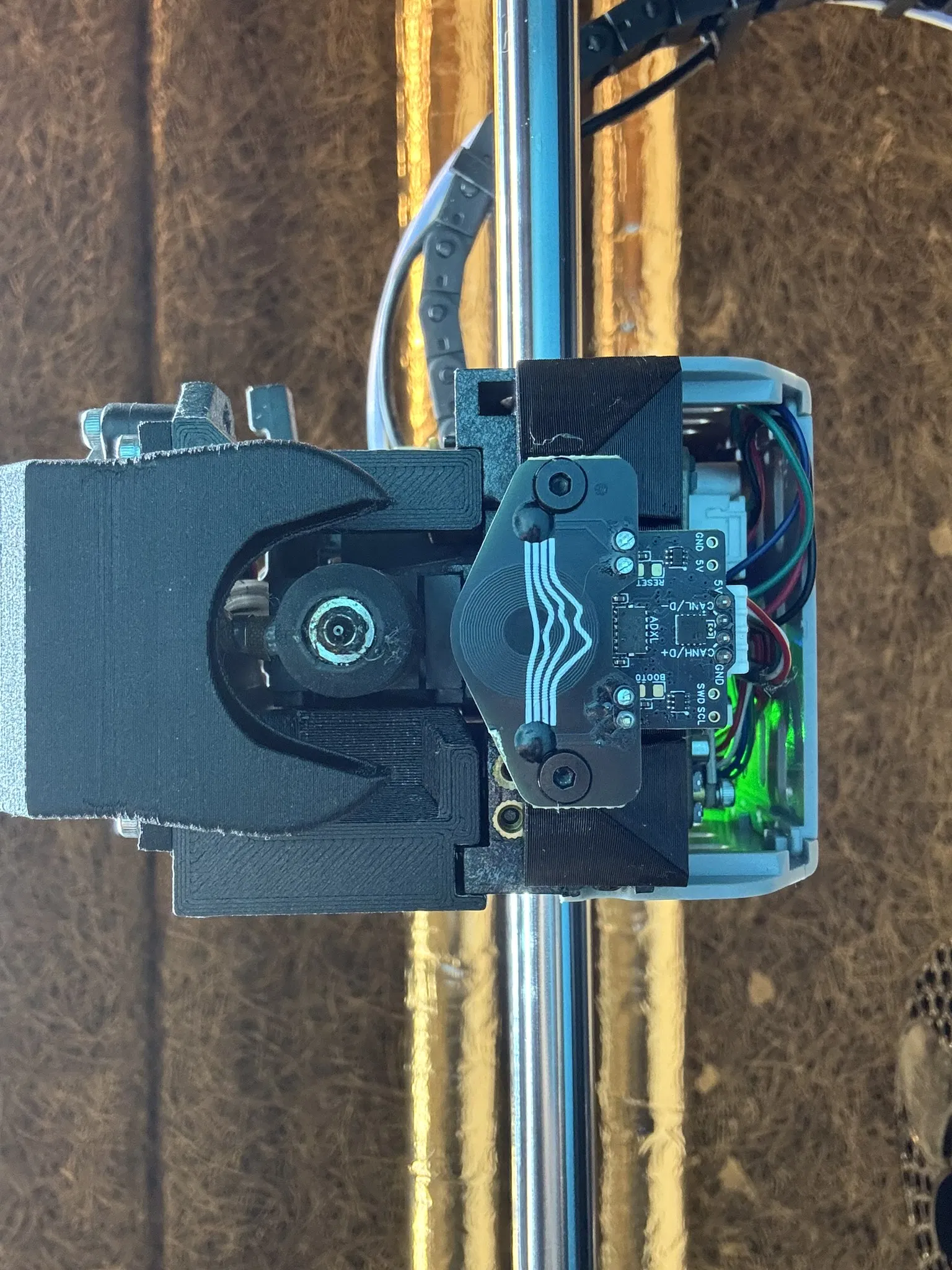

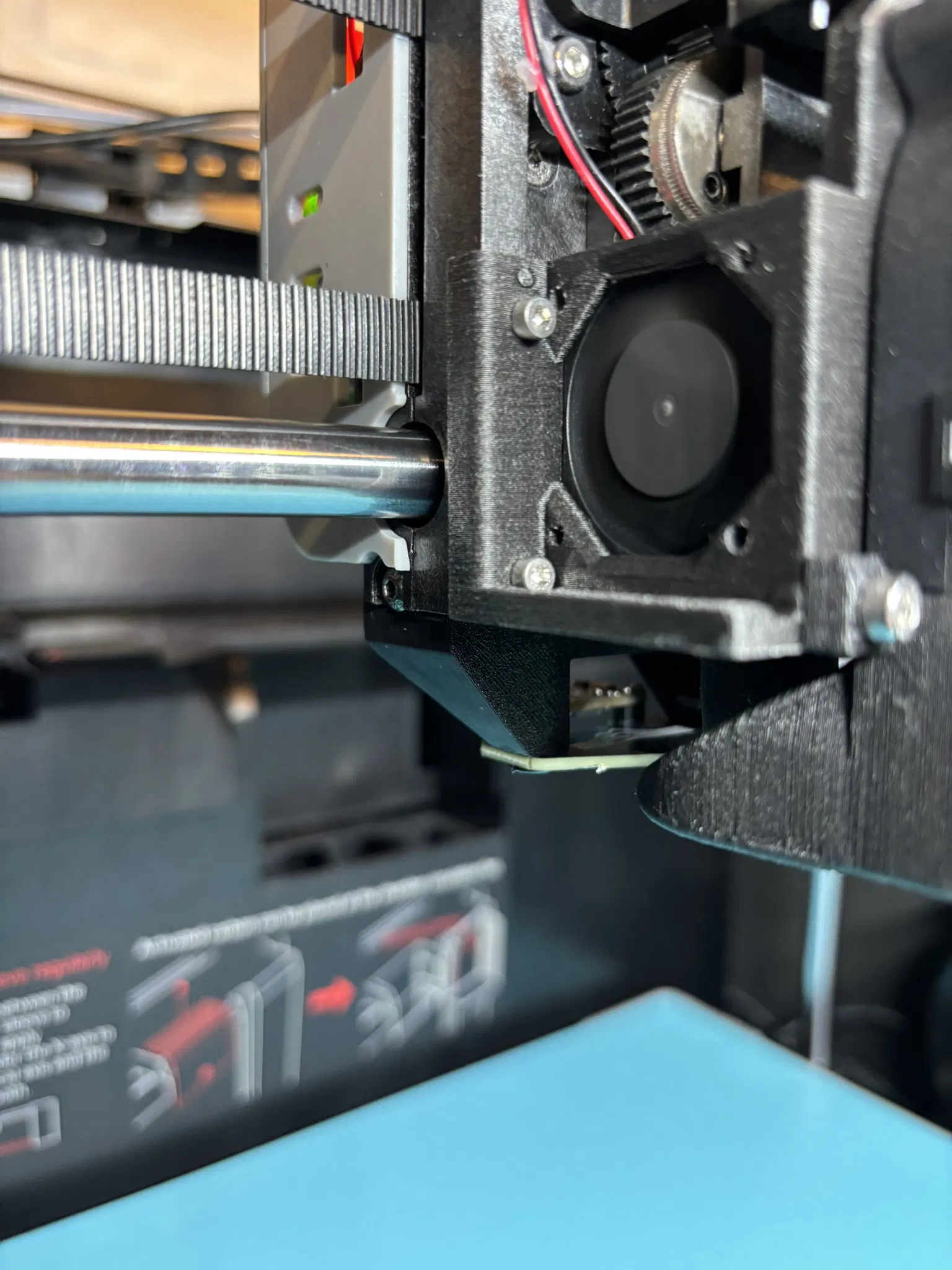

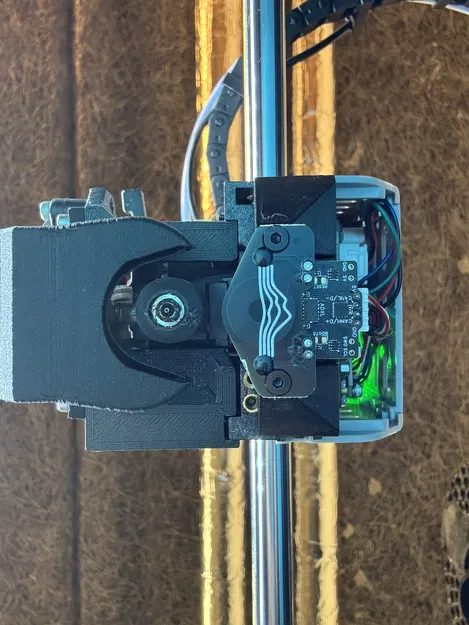

Unimount™ là bộ gắn đa năng cho cảm biến Beacon và Cartographer. Nó gắn vào vị trí của quạt gốc, giờ bạn đã gắn quạt ở phía trước, tại sao không gắn một máy quét dòng xoáy? Tất cả các mẫu đều vừa trên cùng một bộ gắn với khoảng cách chính xác so với đầu phun. Bạn có thể chọn phiên bản đai ốc vuông hoặc vòng đệm ren nhiệt.

Đối với Beacon hoặc Carto, độ lệch X là 0 và độ lệch Y là 20.

Điều này có nghĩa là các điểm Z_tilt là:

points: 50, 150.8 255, 150.8

Và Bed mesh min max là:

mesh_min:10,35 mesh_max:280,285

Lưu ý quan trọng

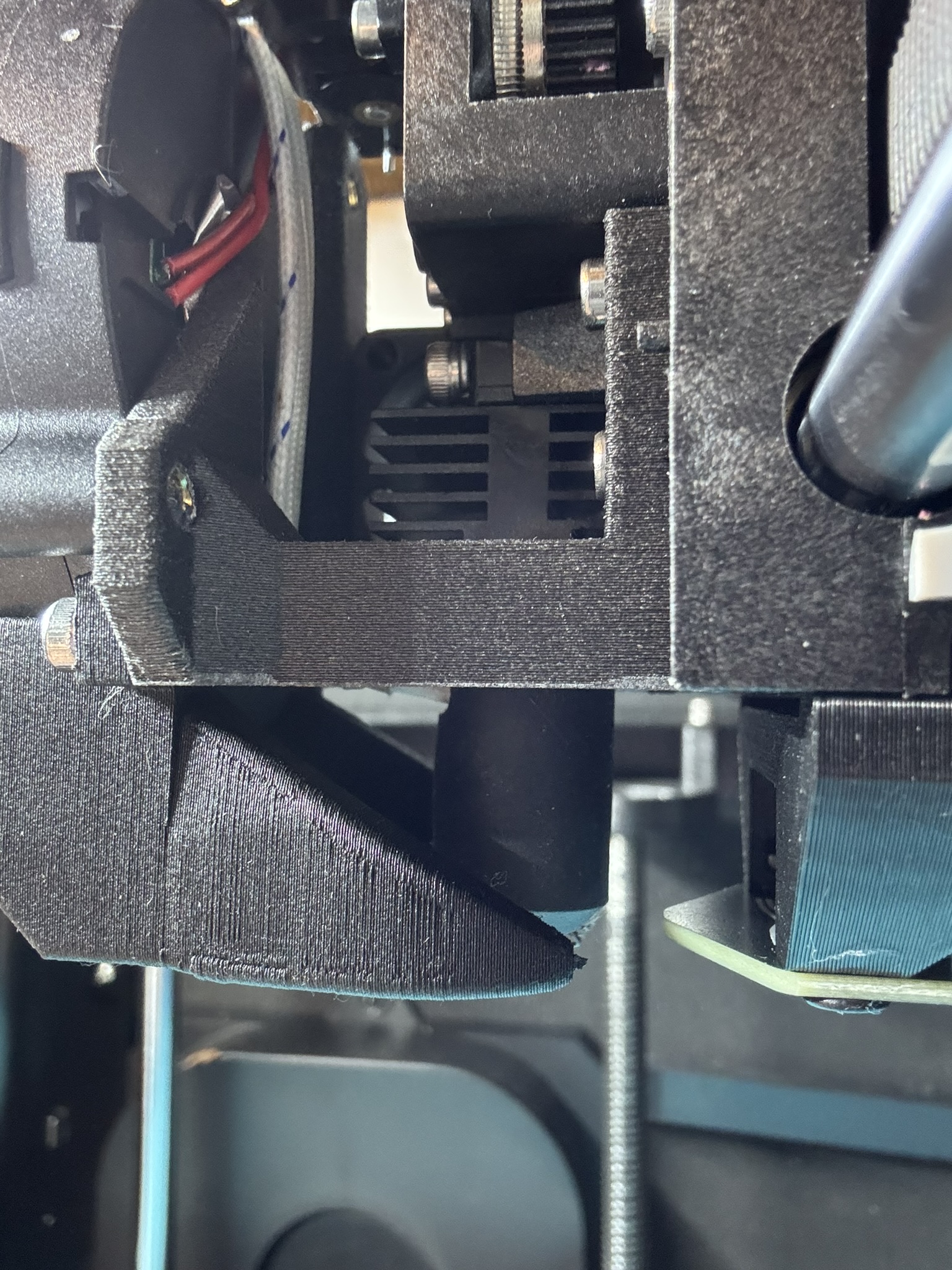

Unimount đặt Beacon / Carto gần với trục Z so với bộ gạt PEI trong khu vực purge. Nó không nên va chạm, nhưng vui lòng kiểm tra thủ công để xác nhận sau khi lắp bằng cách di chuyển đầu phun qua khu vực purge. Tôi đề xuất sử dụng CLEAR_NOZZLE của Stew và sau đó đặt PEI_WIPE=0. và/hoặc Bộ gạt PEI nghiêng của Stew

In ấn

Cài đặt chung:

• Chiều cao lớp 0.2mm, đầu phun 0.4mm

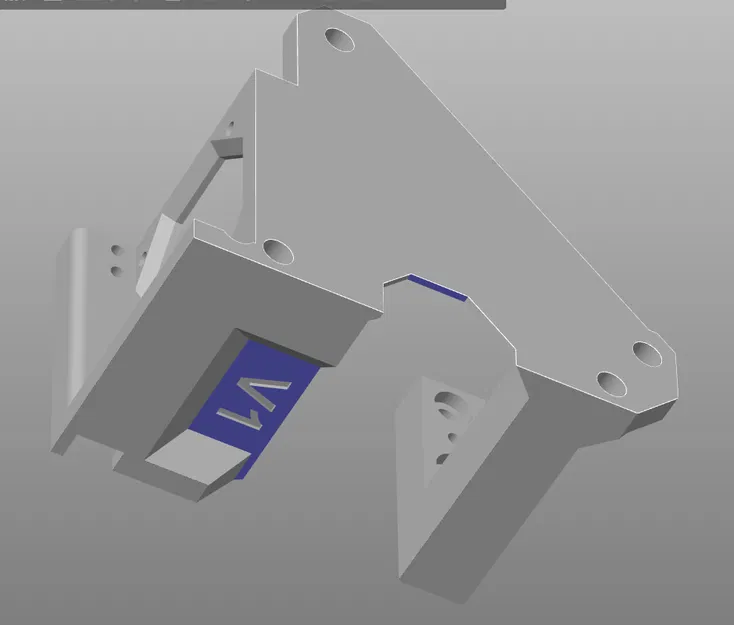

• In theo hướng được hiển thị trong hình ảnh
• Sử dụng hỗ trợ THÔNG THƯỜNG.

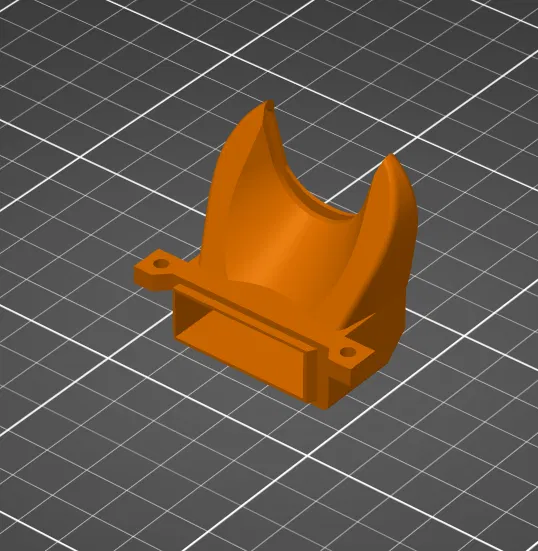

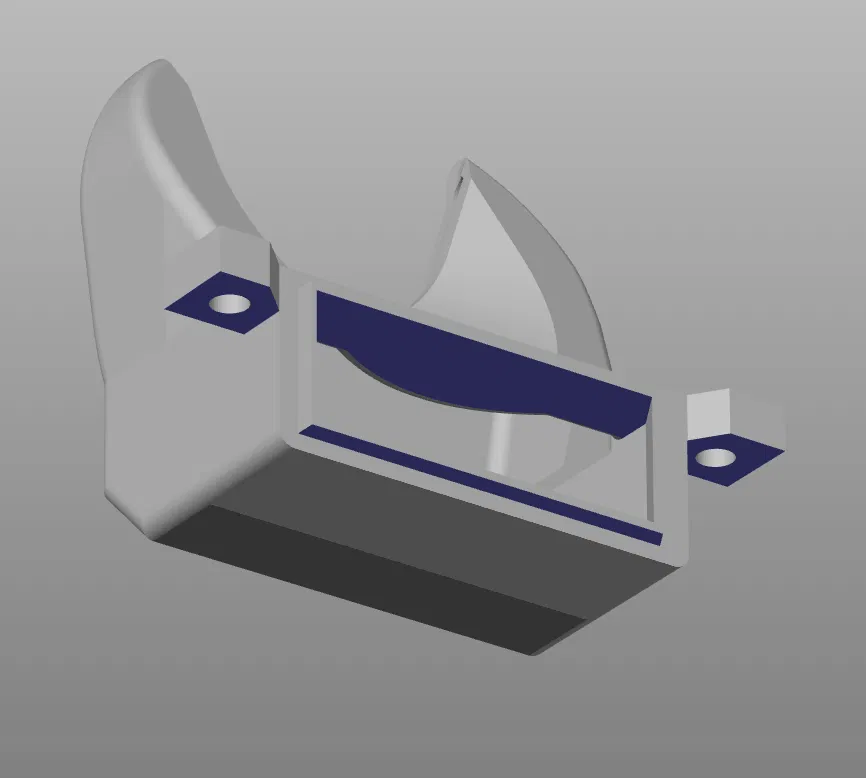

Ống dẫn tản nhiệt bộ phận

• PA / PET hoặc tương tự có nhiệt độ làm mềm cao, nó ở gần đầu phun nên hãy sử dụng phán đoán tốt nhất của bạn.
• Sợi CF / GF rất được khuyến khích.
• 4 lớp đáy, 4 lớp trên cùng
• 2 vách, 20% độ đặc ruột

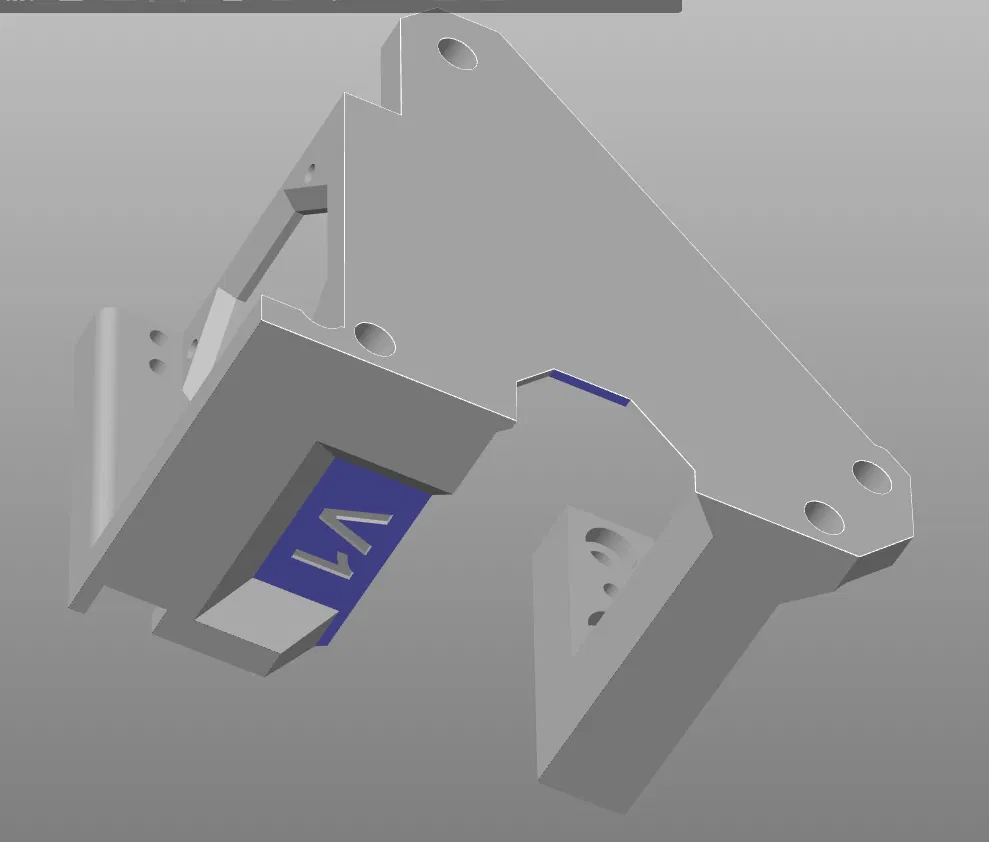

• Hỗ trợ và định hướng như thể hiện trong ảnh chụp màn hình

Bộ gắn quạt

• ABS / ASA / PC / PA / PET sẽ hoạt động. Nó ở gần bộ phận làm nóng và bàn nhiệt, vì vậy không dùng PLA hoặc PETG.
• Ủ PA để ngăn chảy nguội
• 7 lớp đáy, 8 lớp trên cùng
• 4 vách, 20% độ đặc ruột hình tổ ong
• Sợi CF / GF rất được khuyến khích.

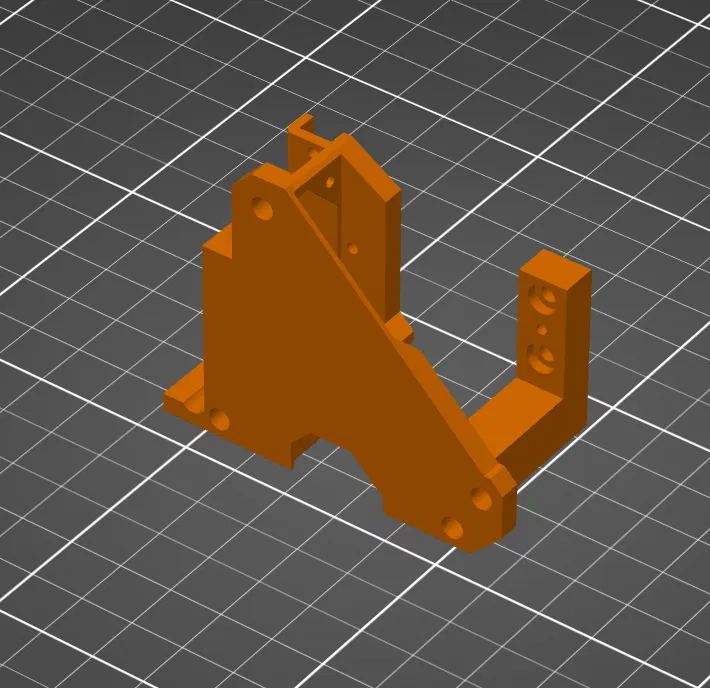

• Hỗ trợ và định hướng như thể hiện trong ảnh chụp màn hình

UniMount™

• ABS / ASA / PC / PA / PET sẽ hoạt động. Nó ở gần bộ phận làm nóng và bàn nhiệt, vì vậy không dùng PLA hoặc PETG.
• 4 lớp đáy, 4 lớp trên cùng
• 4 vách, 20% độ đặc ruột hình tổ ong
• Sợi CF / GF rất được khuyến khích.

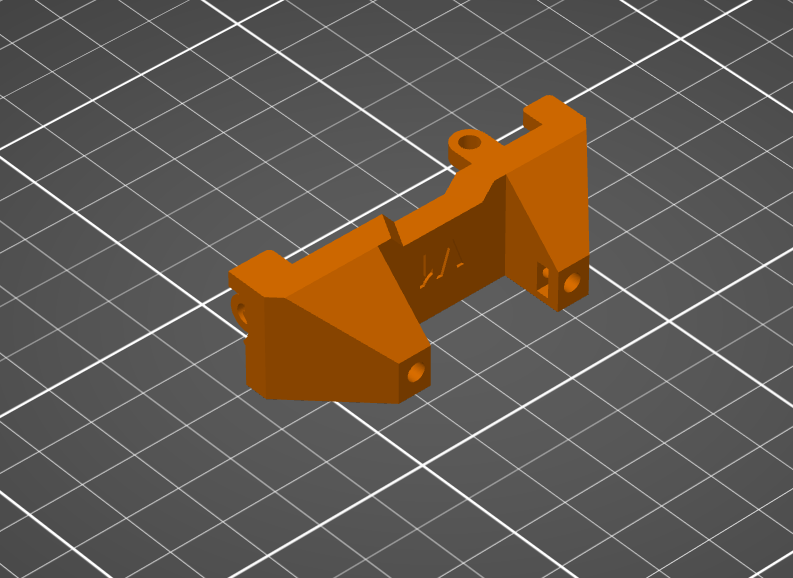

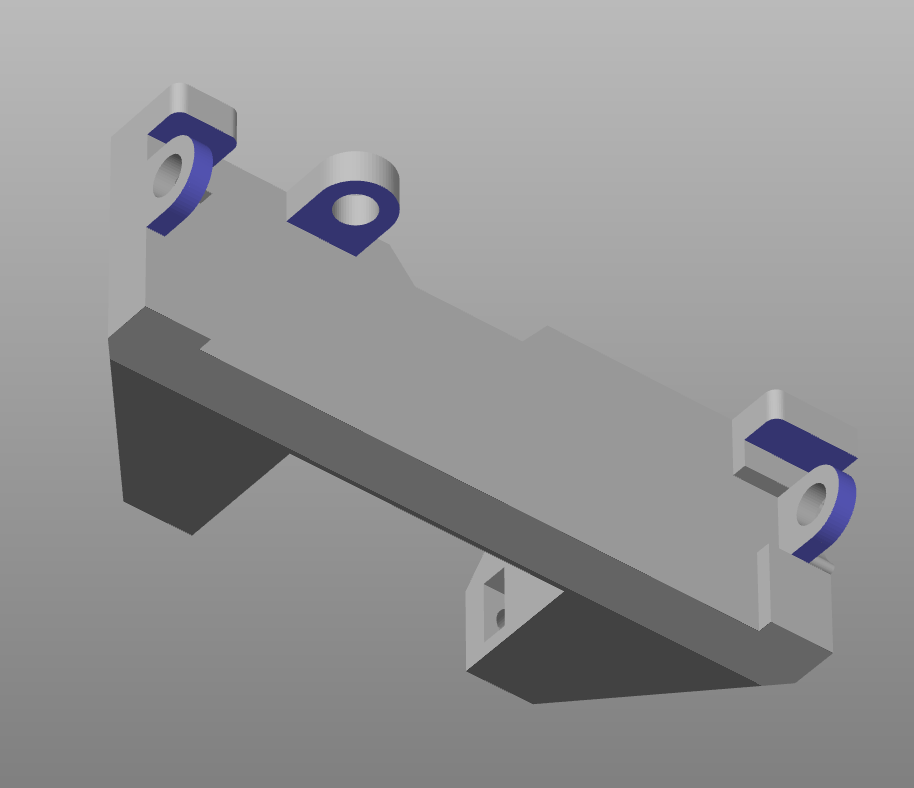

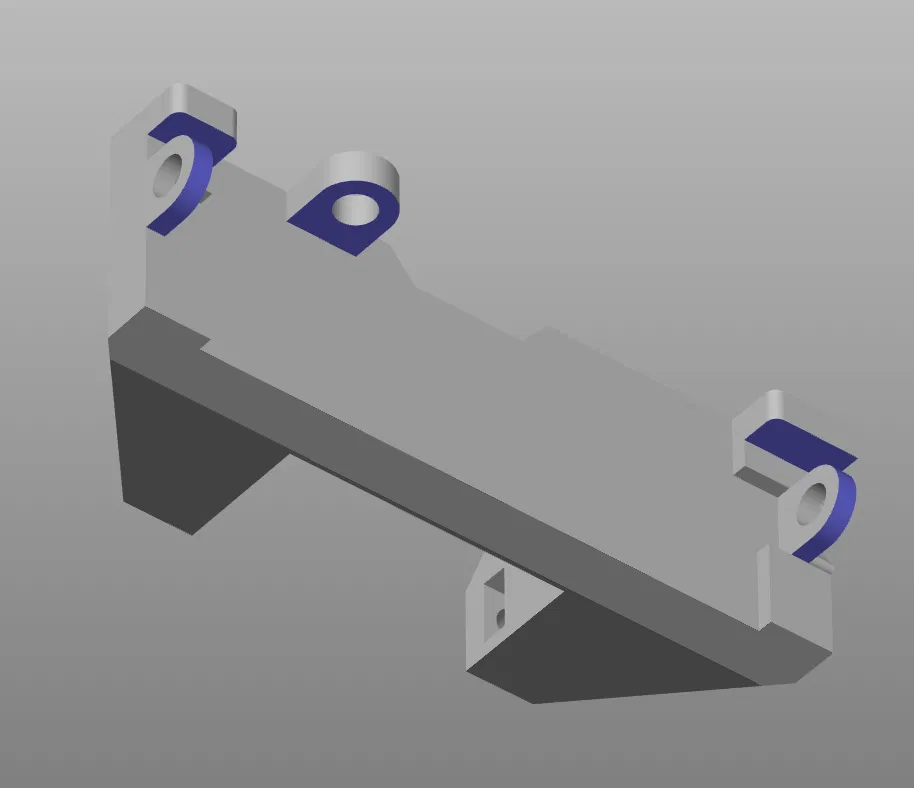

• Hỗ trợ và định hướng như thể hiện trong ảnh chụp màn hình
• Các lỗ vít khá mỏng manh, hãy cẩn thận.

Cài đặt

1. In ống dẫn tản nhiệt bộ phận, bộ gắn quạt 5105 và Unimount™
   1. Lắp vòng đệm ren nhiệt / đai ốc vuông
   2. Lắp Beacon / Carto vào Unimount™
2. Tháo nắp trước
3. Tháo cảm biến tiệm cận và quạt bộ phận làm nóng (giữ lại ốc).
4. Tháo quạt tản nhiệt bộ phận gốc (giữ lại ốc).
5. Tháo quạt bộ phận làm nóng khỏi bộ gắn gốc và lắp vào bộ gắn quạt 5015.
6. Vặn bộ gắn quạt 5015 vào đầu phun bằng ốc của cảm biến tiệm cận và quạt bộ phận làm nóng.
   • Một lời cảnh báo: Các ốc vít cho cảm biến tiệm cận và quạt bộ phận làm nóng rất dễ bị tuôn ren, chỉ lắp và tháo ra khi cần thiết.
7. Gắn quạt 5015 vào bộ gắn quạt 5015. Chưa siết chặt hoàn toàn.
8. Gắn ống dẫn tản nhiệt bộ phận vào bộ gắn quạt 5015. Chưa siết chặt hoàn toàn.
9. Đảm bảo ống dẫn tản nhiệt bộ phận được đặt đúng vào quạt 5015 và không có khe hở. Siết chặt hoàn toàn cả 4 ốc.
10. Lắp Unimount™ bằng ốc của quạt tản nhiệt bộ phận gốc. Định tuyến cáp USB cho phù hợp.
11. Xong!

Sau khi cài đặt

• Nên chạy PID tune cho bộ phận làm nóng với quạt ở tốc độ khoảng 50%. Ống dẫn được tối ưu hóa để không thổi vào đầu phun hoặc bộ phận làm nóng, nhưng một chút luồng khí sẽ luôn chạm vào nó.
• Chạy Input Shaper
• Mặc dù Beacon / Carto sẽ không va chạm vào bộ gạt PEI khi làm sạch đầu phun, nhưng nó sẽ tiến rất gần. Bộ gạt PEI trong quá trình làm sạch đầu phun rất khắc nghiệt với đầu phun và có thể làm vỡ gốm chịu nhiệt. Vì lý do này, tôi đề xuất sử dụng CLEAR_NOZZLE của Stew và sau đó đặt PEI_WIPE=0. Điều này tránh hoàn toàn vấn đề.
• Cài đặt Bộ gạt PEI nghiêng của Stew

Kiểm tra CFD

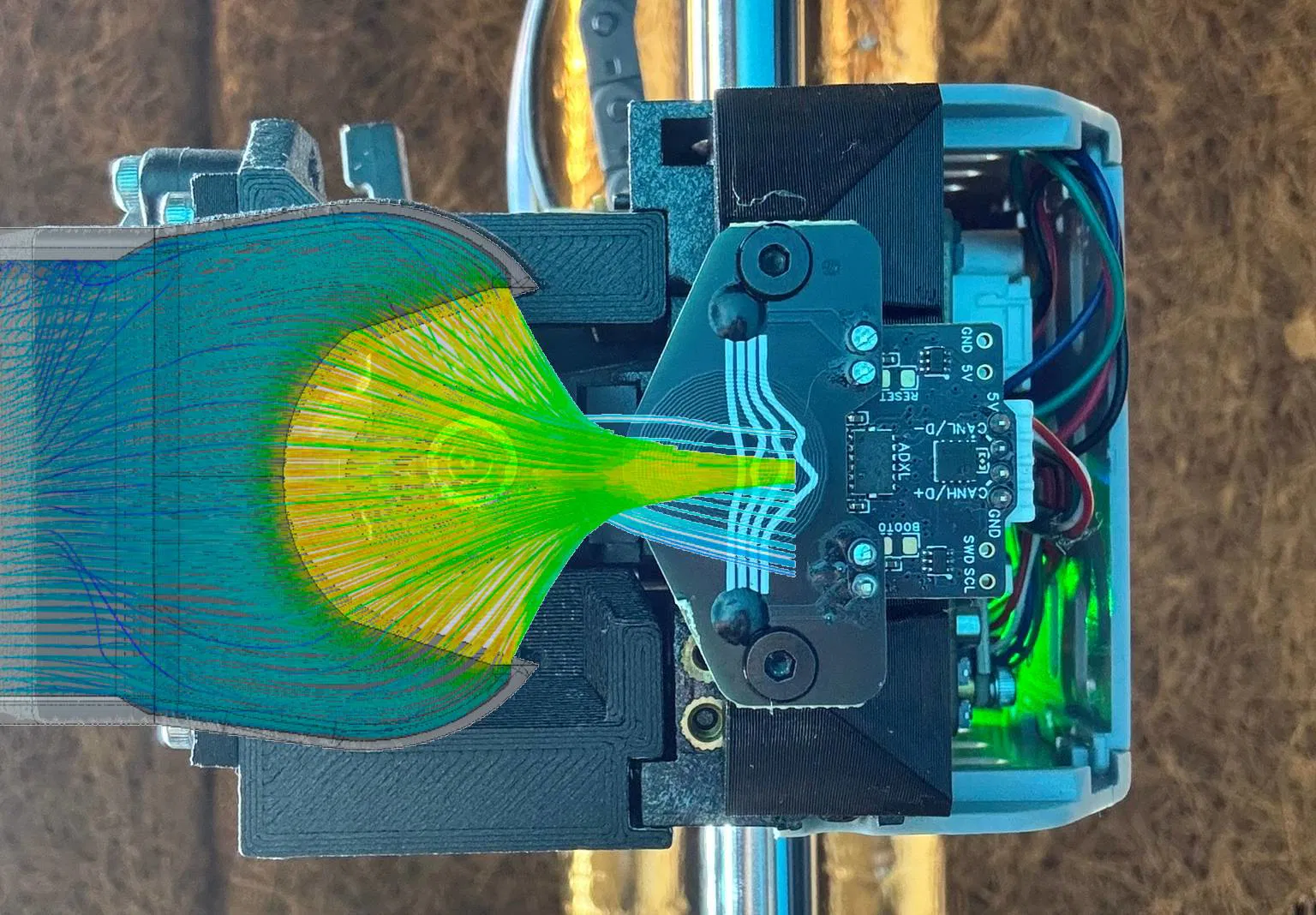

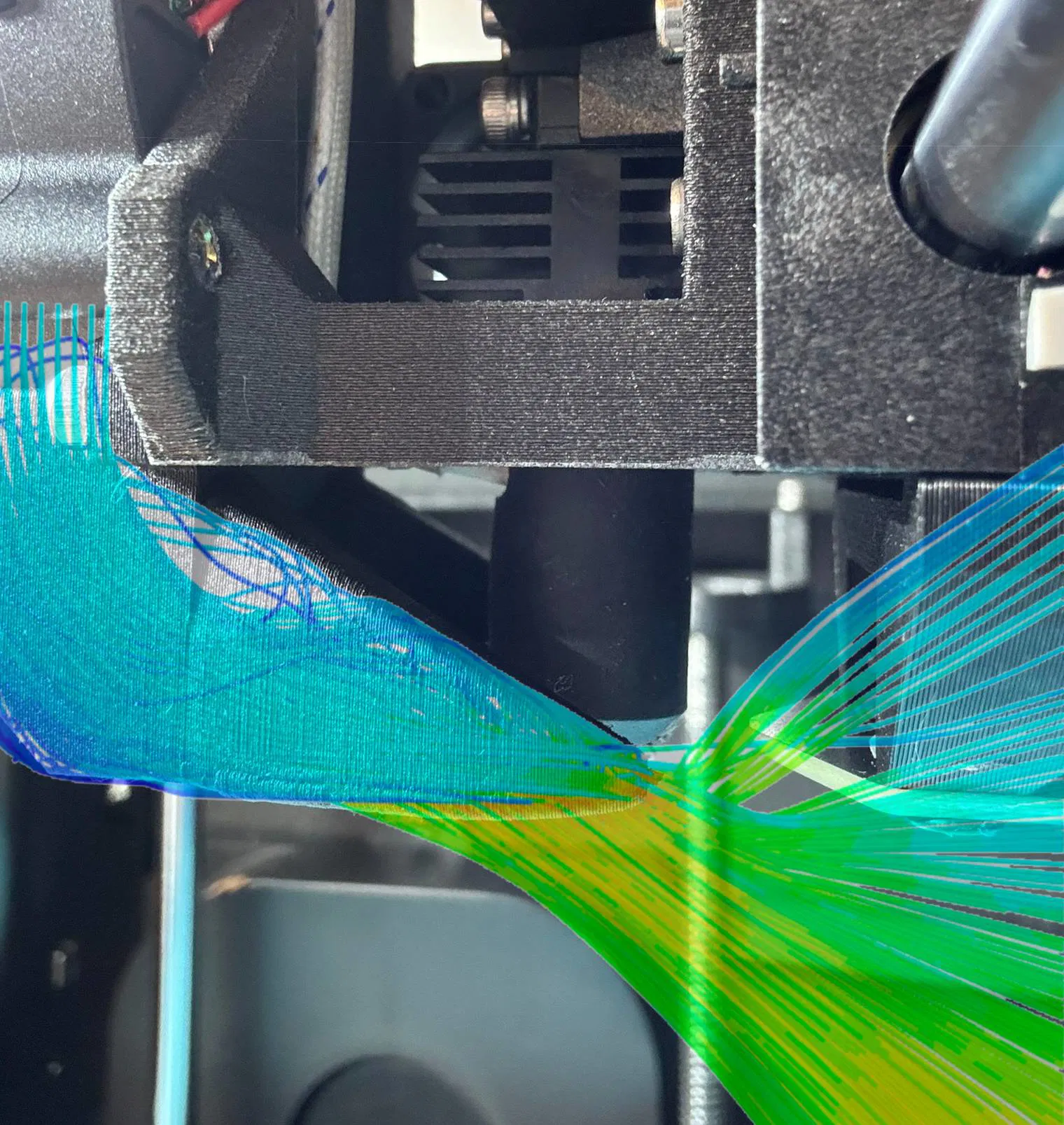

Hiện tại thì sao? Động lực học chất lưu (CFD) là một mô phỏng máy tính cho luồng khí (và những thứ khác). Tôi đã sử dụng nó để kiểm tra hiệu suất của ống dẫn tản nhiệt bộ phận này để đảm bảo không khí được hướng đến đúng khu vực in. Nếu bạn tò mò về hiệu suất chi tiết của ống dẫn tản nhiệt bộ phận này so với ống dẫn gốc, hãy xem hình ảnh và liên kết sau. Tôi đã chạy khoảng 30 mô phỏng luồng để đạt được bản phát hành V1, mỗi mô phỏng mất khoảng 4 giờ, vậy tổng cộng ống dẫn tản nhiệt bộ phận này đã mất 120 giờ thời gian mô phỏng để sản xuất. 😅 Hy vọng không khí sẽ đi đúng hướng!

Tóm lại: Ống dẫn tản nhiệt bộ phận hoạt động tốt hơn ống dẫn tản nhiệt bộ phận gốc với cùng một quạt nhờ thiết kế tốt hơn.

Bạn có thể xem kết quả cuối cùng của mô phỏng tại đây.

Hiệu suất

Được rồi, hãy nói về hiệu suất tản nhiệt. Ống dẫn này có thể xử lý các chi tiết nhô ra lên đến 75°, nhưng nó đang thực sự đẩy giới hạn của FFF, 70° và 65° có lẽ sẽ là giới hạn. Nói chung, ở tốc độ in thông thường, ống dẫn này đáp ứng được hầu hết mọi thứ bạn ném vào nó.

Luồng khí được tối ưu hóa cho cả in tốc độ cao. Video so sánh giữa quạt gốc và quạt tản nhiệt bộ phận phía trước:

Bản in đầu tiên - Gốc

Bản in thứ hai - Quạt 5015 phía trước

Cài đặt slicer: Gia tốc 10K, 500 mm/s trên tất cả các tính năng, không giảm tốc độ cho các chi tiết nhô ra.

Chất liệu: PLA @ 220C.

Nếu bạn biết cài đặt slicer của mình, bạn sẽ biết đây là tốc độ cực nhanh và cực kỳ điên rồ khi không giảm tốc độ cho các chi tiết nhô ra. Bản độ 5015 phía trước hoạt động tốt hơn quạt gốc và có thể đáp ứng tốc độ điên rồ này trong khi in các chi tiết nhô ra rất khó.

Vì vậy, nếu bạn muốn tản nhiệt tốt hơn ở tốc độ cao hơn, thiết kế này sẽ mang lại điều đó.

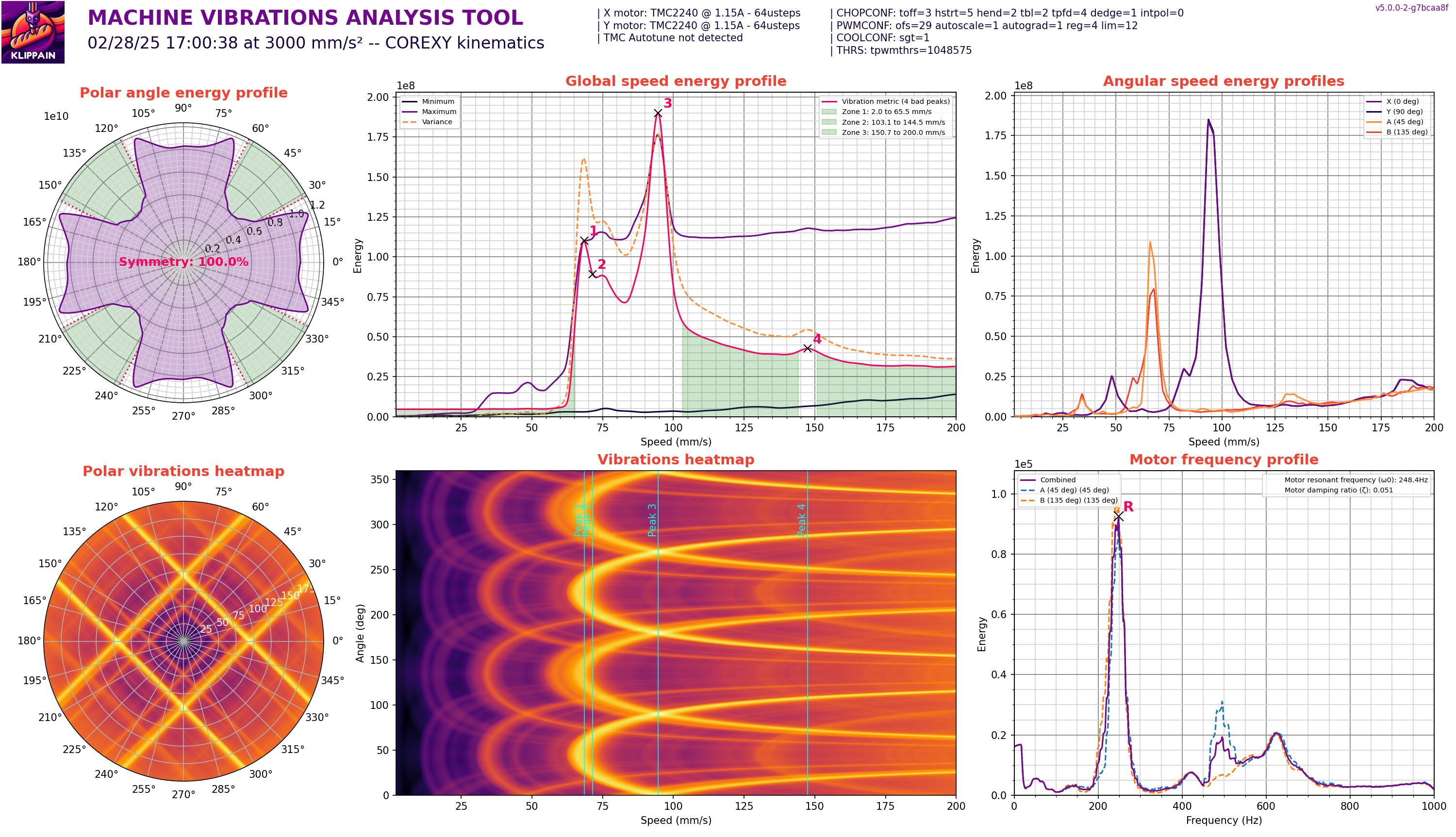

Input Shaper

Còn Input Shaper và rung động thì sao? Bạn đã phá hủy bộ phận đầu phun được cân bằng hoàn hảo của Plus 4 rồi chứ?

Không.

Kế hoạch

• Thu thập phản hồi người dùng & Lặp lại 🎉
• Phiên bản CPAP
• Cải thiện ống dẫn tản nhiệt gốc (có thể)
