Giá đỡ Beacon3D cho Qidi Plus4

Giá đỡ Beacon3D cho Qidi Plus4

Cập nhật: Ngày 10 tháng 4 năm 2025

Tôi đã tải lên một phiên bản vít M3 của giá đỡ cho các mẫu Plus 3 mới hơn sử dụng bu lông M3 thay vì vít tự khai thác 2.5mm để cố định quạt. Mô hình này yêu cầu 2 đai ốc M3 và 2 bu lông M3x16mm để gắn quạt tản nhiệt vào giá đỡ. Các lỗ gắn Beacon trên mô hình được thiết kế để chấp nhận 2 x M3 HeatSet Inserts để gắn Beacon vào mô hình.

Giới thiệu

Tôi không xin lỗi vì sự tập trung của thiết kế này. Nó không tương thích với nắp trước có sẵn, nhưng có một mô hình in được cho nó (xem bên dưới). Nó cũng không cho phép thay đổi hotend mà không cần tháo khung gắn đầu dò trước. Việc lắp đặt máy quét dòng điện xoáy Beacon3D đã đưa ra một số thách thức độc đáo liên quan đến thiết kế đầu máy in Qidi Plus4 có sẵn. Xem phần Mục tiêu thiết kế bên dưới.

Giá đỡ này sẽ tương thích với tất cả các mẫu máy quét dòng điện xoáy Beacon3D, cũng như máy quét dòng điện xoáy Cartographer, nhưng cá nhân tôi đang sử dụng biến thể Beacon3D H-Normal.

Giá đỡ này cung cấp x_offset là 0.0mm và y_offset là -18.8mm.

Có một mô hình nắp trước thay thế tương thích cho giá đỡ này tại đây: /3d-model/161166-qidi-plus-4-basic-toolhead-cover-cho-beacon-co-de-stew675

Hướng dẫn Cấu hình Plus 4

Tôi đã viết một hướng dẫn để cấu hình Beacon H ở chế độ Tiếp xúc trên Qidi Plus4 bằng cách sử dụng giá đỡ có thể in này, có sẵn tại đây: https://github.com/qidi-community/Plus4-Wiki/blob/main/content/bed-scanning-probes/Beacon3D/RevH-Normal/README.md

Mục tiêu thiết kế

Mục tiêu thiết kế của mô hình này là:

• Không có x_offset đầu dò để không giới hạn phạm vi quét bàn in X.
• Có y_offset tối thiểu có thể để giảm thiểu tác động đến phạm vi quét Y.
• Cứng cáp nhất có thể để giảm thiểu bất kỳ tác động tiêu cực nào đến hiệu suất input shaping có thể gây ra bởi đầu dò bị rung trên cánh tay (bán) linh hoạt.
• Giữ trọng lượng nhẹ. Mặc dù có vẻ ngoài hơi cồng kềnh, nó chỉ thêm 4g trọng lượng khi loại bỏ đầu dò cảm ứng và giá đỡ quạt tản nhiệt có sẵn (cần thiết).
• Gắn vừa vặn vào các điểmThen chốt trên bộ phận đầu máy in Qidi có sẵn.
• Đóng vai trò như một ống dẫn quạt tích hợp để làm mát tốt hơn cho bộ tản nhiệt hotend.
• Nằm trong các vùng cấm đã thiết lập trên Plus4, không làm mất phạm vi di chuyển của đầu máy in.

Mẹo in

Hãy đảm bảo bạn đã hiệu chỉnh chính xác sợi filament và lưu lượng của mình. Giá đỡ này có dung sai khá chặt chẽ về cách nó khớp với bộ phận đầu máy in có sẵn.

Filament được đề xuất

• Tránh PLA hoặc bất kỳ filament nhiệt độ thấp nào khác.
• Tránh bất kỳ filament chứa kim loại nào để giảm thiểu khả năng nhiễu dòng điện xoáy.
• Có khả năng lý thuyết rằng filament sợi carbon (CF) cũng có thể gây nhiễu, nhưng điều này chưa bao giờ được quan sát trong thực tế.
• Chọn filament sợi thủy tinh (Glass) hoặc sợi carbon (Carbon Fiber) để tăng độ cứng.
• PC, PA, PPA (còn gọi là PAHT), hoặc PET với sợi CF hoặc GF thường là những lựa chọn tốt.
• Chỉ nên sử dụng PC hoặc PPA nếu bạn thường xuyên in với filament nhiệt độ cao, vì nhiệt độ cao có thể gây biến dạng cho một số hỗn hợp PA hoặc PET của nhà sản xuất.

Cài đặt in

• Chiều cao lớp ban đầu 0.2mm
• Chiều cao lớp 0.1mm cho tất cả các lớp khác
• Đầu phun 0.4mm
• 4 lớp tường, 20% lưới tổ ong (honeycomb)
• 14 lớp đáy, 15 lớp trên (chúng ta đang hướng tới độ cứng)
• In ở hướng thẳng đứng (như trong hình khi nó được gắn).
• Sử dụng hỗ trợ THÔNG THƯỜNG (NORMAL). Hỗ trợ dạng cây (Tree) sẽ không hoạt động tốt cho các khu vực phẳng lớn hơn được hỗ trợ của mô hình này.

Lắp đặt

• Tháo các giá đỡ đầu dò và quạt tản nhiệt hotend có sẵn. Chúng ta sẽ không cần dùng đến chúng nữa.
• Rút phích cắm dây hotend (nhưng để nguyên hotend).

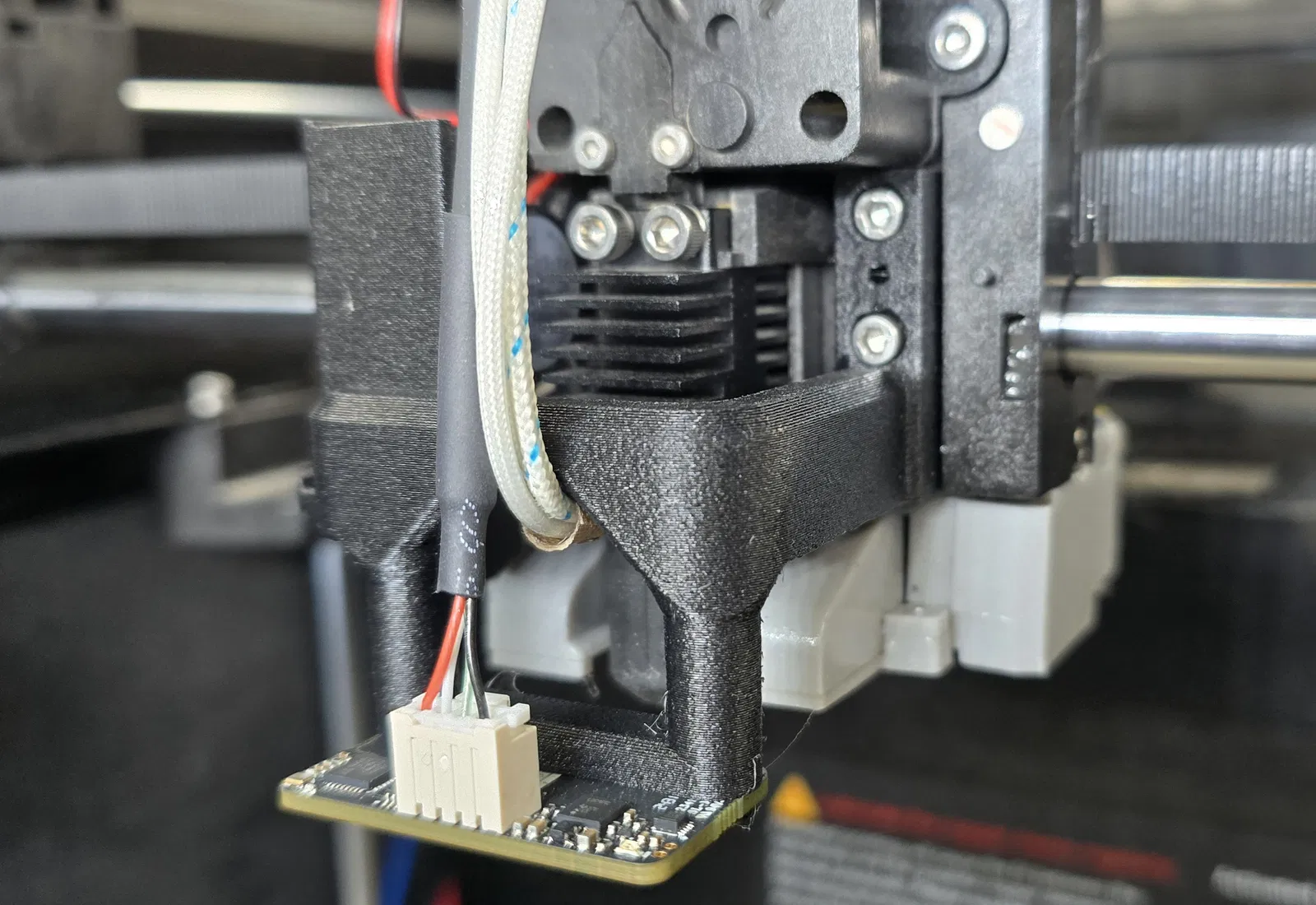

• Lắp đầu dò Beacon/Cartographer vào đáy giá đỡ (xem ảnh).

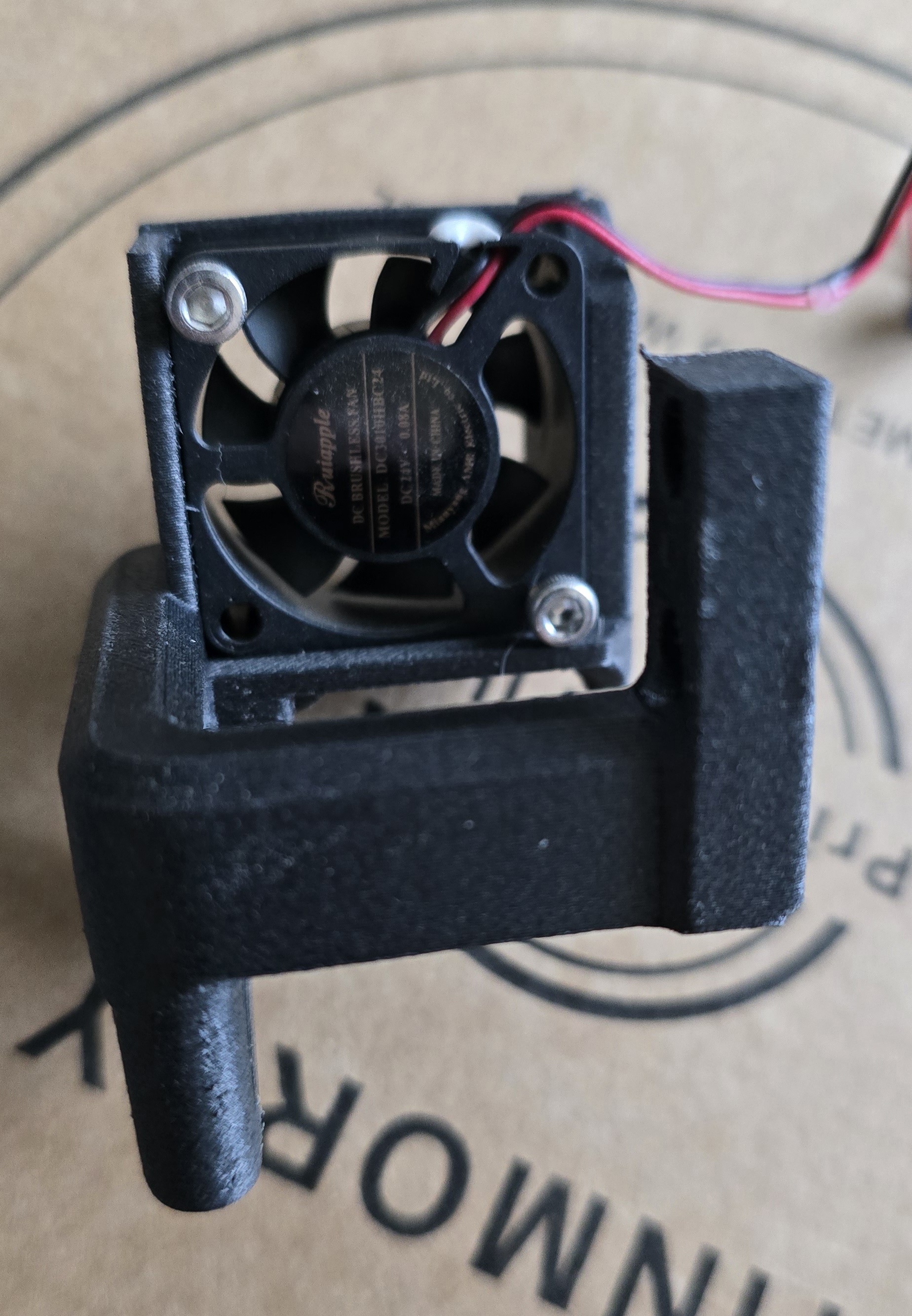

• Lắp quạt tản nhiệt hotend vào phần giá đỡ quạt. Cố định bằng các vít giống như từ giá đỡ quạt có sẵn. Lưu ý rằng vít ở phía trên bên phải gần cáp của quạt không có đủ khoảng trống để sử dụng lại các vít có sẵn. Xem ảnh để biết ví dụ về cách lắp quạt.
• Luồn các dây cáp hotend qua lỗ hình vòm trên giá đỡ (xem ảnh).

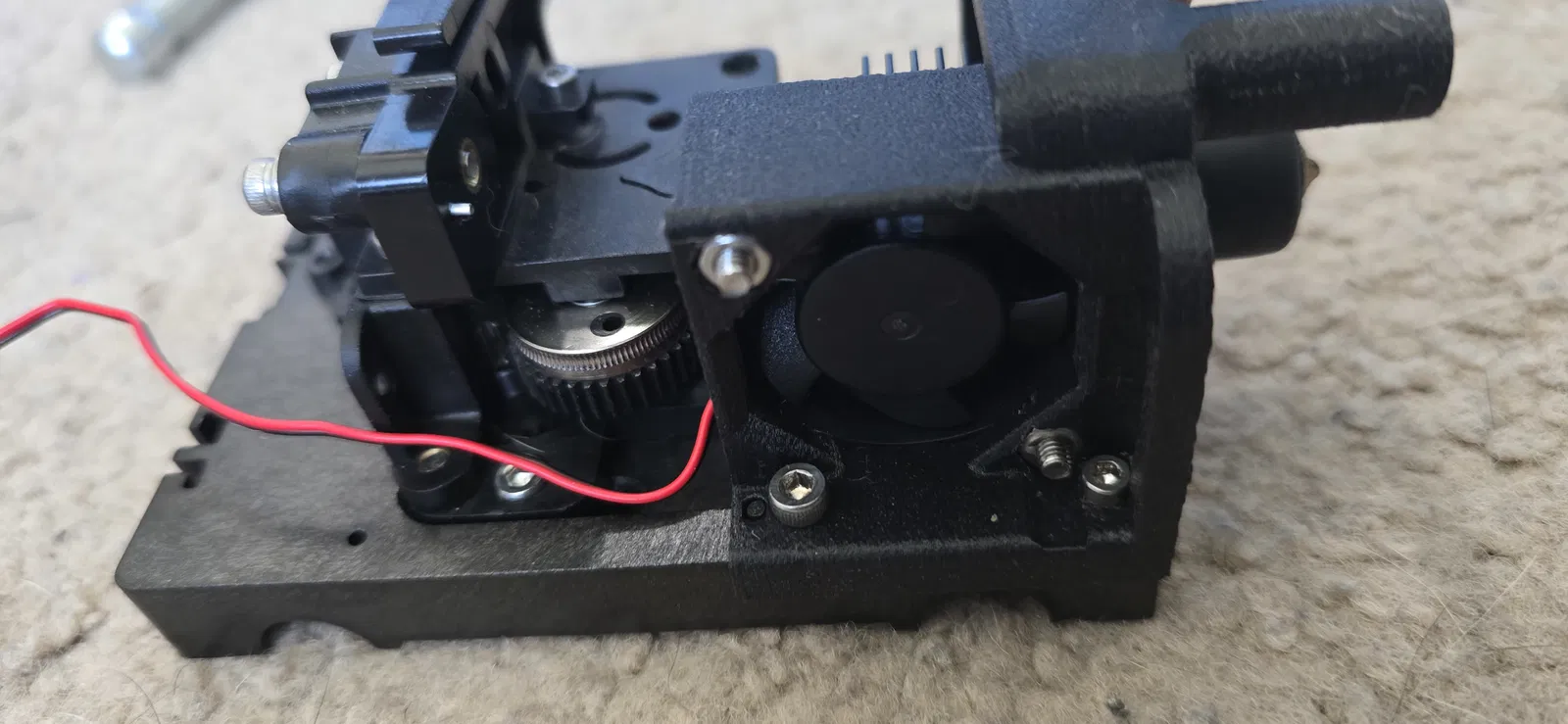

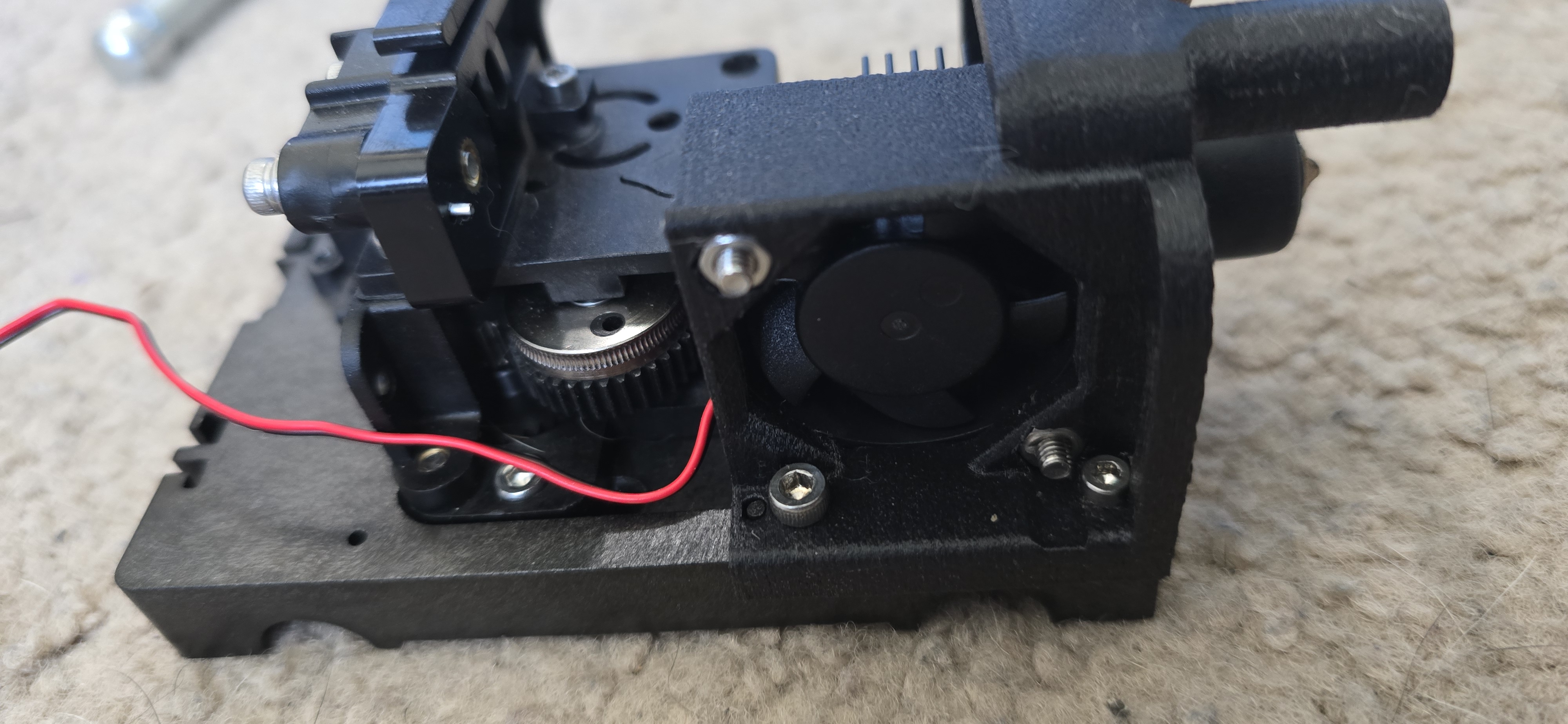

• Lắp khung gắn vào vị trí. Nó được thiết kế để có độ khít rất chặt/chặt với bộ phận đầu máy in. Các ghim định vị tích hợp của bộ phận đầu máy in có thể được sử dụng để định vị khung gắn một cách chính xác.
• Mặc dù lực ấn mạnh là đủ để lắp khung gắn vào vị trí, nhưng không cần thiết phải dùng sức quá mạnh. Nếu cảm thấy quá chặt và không vào, thì có thể bạn đang ép quá mức trong cài đặt filament của mình. Giảm hệ số nhân ép đùn filament và in lại.
• Tái sử dụng các vít có sẵn để cố định khung vào bộ phận đầu máy in.
• Nhớ cắm lại dây hotend :)

Ghi chú cập nhật cho Phiên bản M3: Tôi nhận thấy rằng các mẫu Plus 4 được vận chuyển gần đây sử dụng vít lục giác để lắp quạt tản nhiệt, khác với vít tự khai thác 2.5mm được sử dụng trong các mẫu Plus 4 trước đó. Một phiên bản đai ốc và bu lông M3 hiện đã được cung cấp trong danh sách mô hình.

Cần lưu ý rằng phiên bản M3 cũng yêu cầu sử dụng M3 HeatSet Inserts được lắp vào các lỗ để gắn đơn vị Beacon vào giá đỡ.

Rất nên sử dụng chất khóa ren để cố định các bu lông gắn Beacon M3 vào các Heat Set M3, vì nếu bu lông bị lỏng thì điều này có thể dẫn đến hư hỏng cho chính đơn vị Beacon nếu nó bị treo lỏng lẻo khi đầu in di chuyển.

Sau khi lắp đặt

Làm theo hướng dẫn của nhà sản xuất đầu dò để cấu hình đầu dò.
