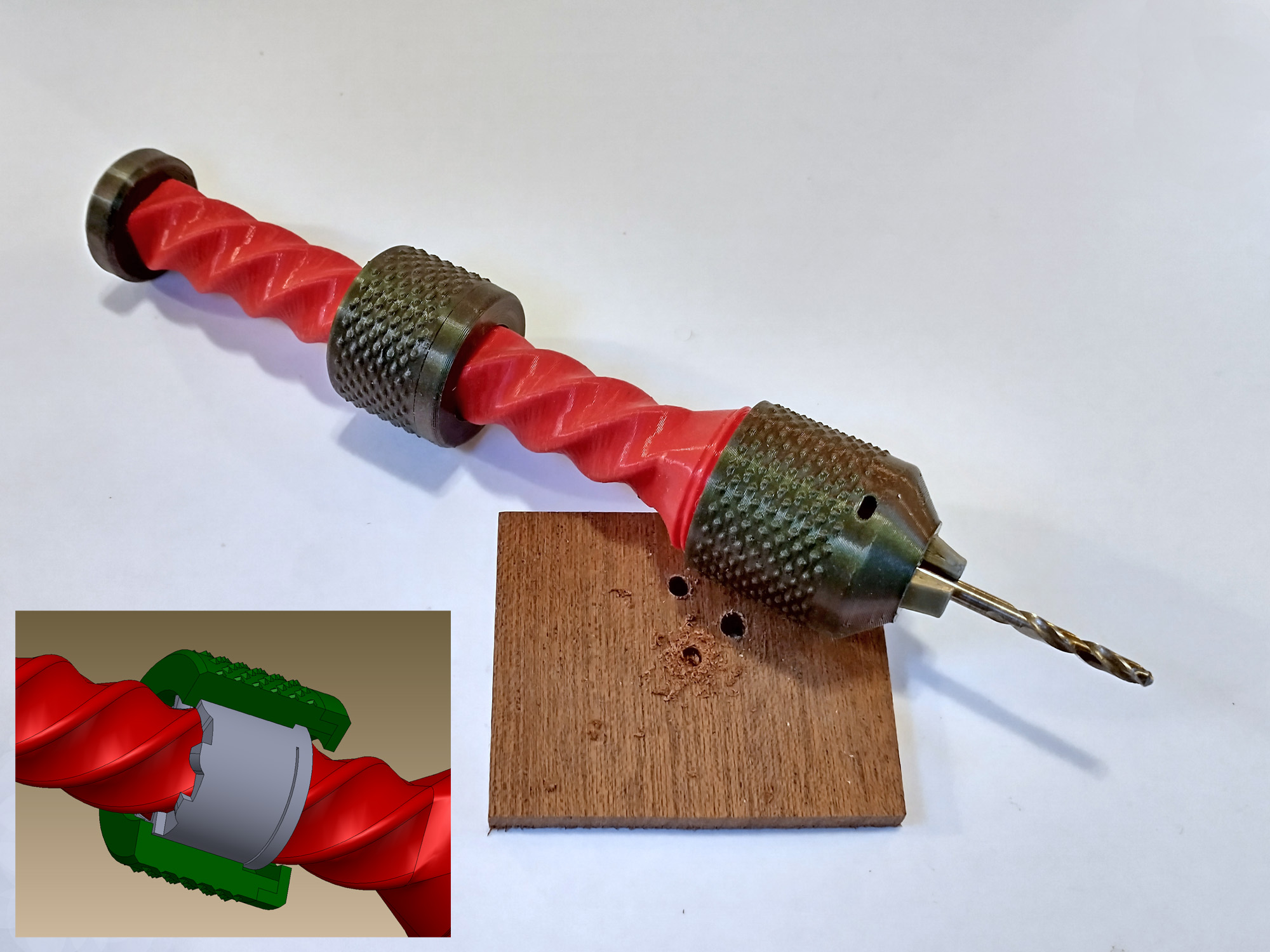

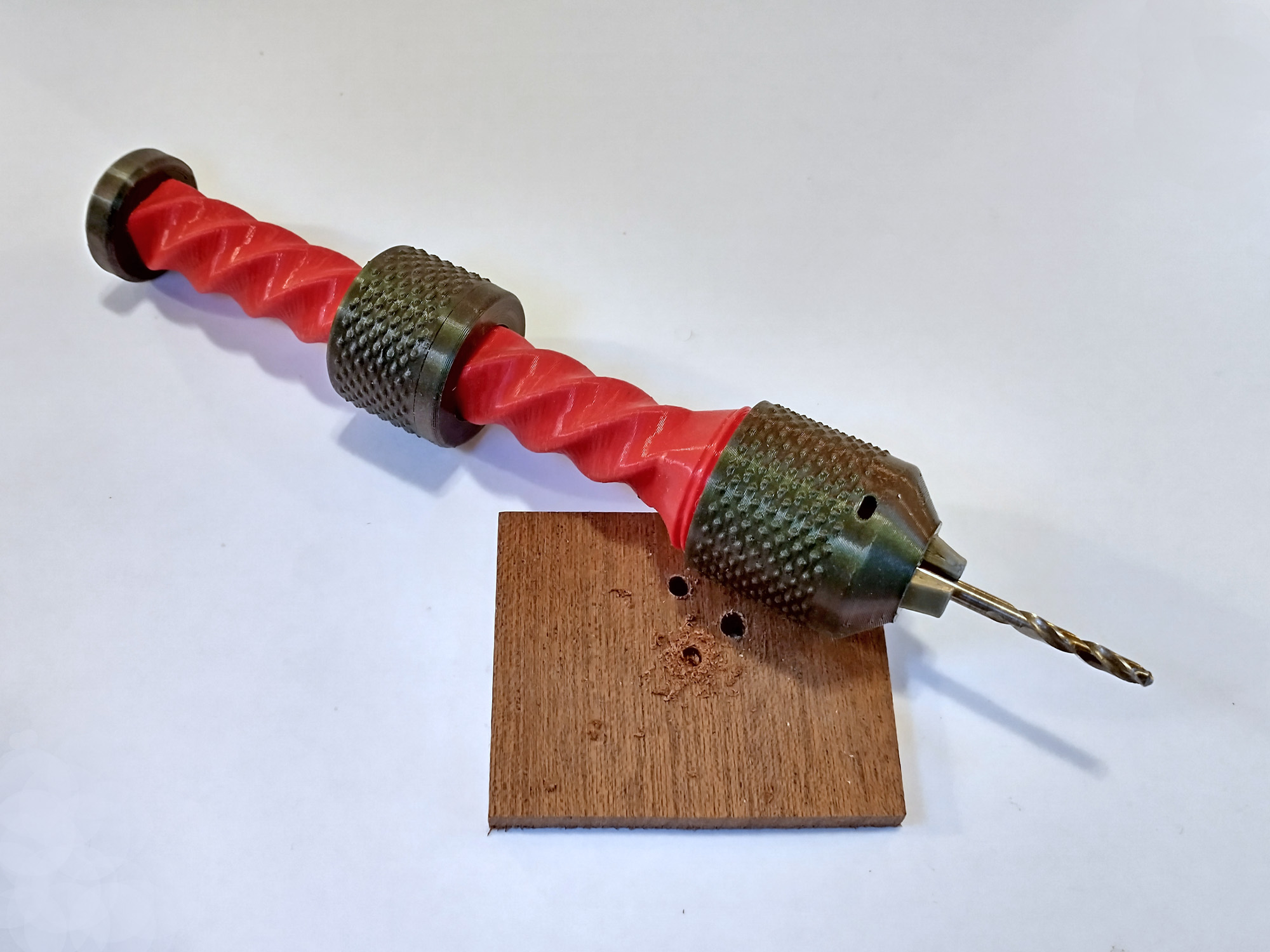

Máy Khoan Tay Có Ly Hợp Một Chiều (và Đầu Kẹp Xịn)

Phần lớn các mẫu máy khoan tay đơn giản (bao gồm cả của tôi ở đây) đều có một đặc điểm gây khó chịu là mũi khoan bị đảo chiều mỗi khi bạn kéo thanh trượt lên trên.

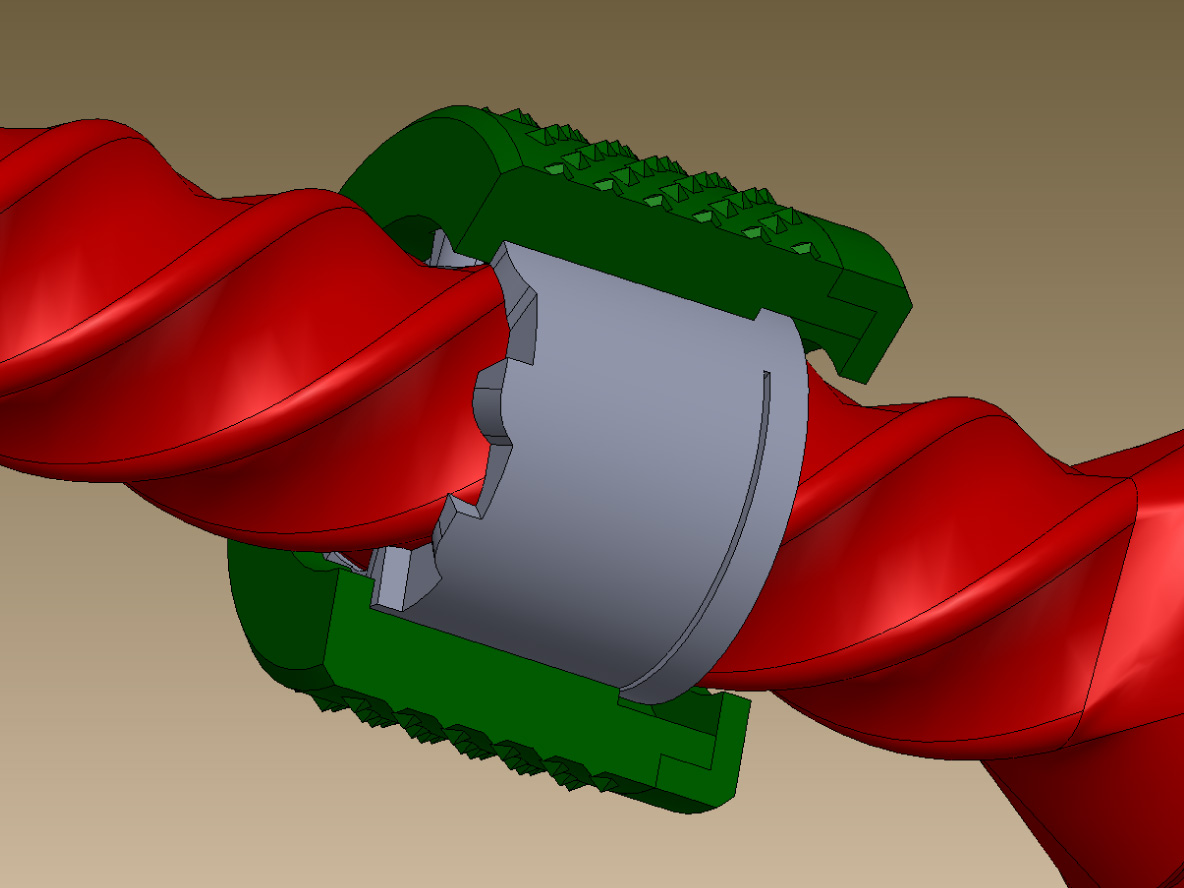

Phiên bản này giải quyết vấn đề đó bằng cách tích hợp một ly hợp một chiều vào thanh trượt, ly hợp này sẽ truyền lực khi bạn đẩy xuống, nhưng cho phép thanh trượt quay tự do khi kéo lên.

Bạn có thể thấy điều này trong ảnh động ở trên, mũi khoan sẽ quay khi bạn đẩy xuống, nhưng đứng yên khi bạn kéo thanh trượt lên.

Tôi cũng đã thêm một bộ gá kẹp có thể điều chỉnh được cải tiến đáng kể (từ 1/4 inch đến 0.045 inch) với các hàm di chuyển thay vì các hàm bằng nhựa dẻo như phiên bản trước của tôi.

CẬP NHẬT: Nếu bạn thấy cần một bộ gá kẹp chắc chắn hơn, hãy xem phiên bản này thay thế.

In ấn

Tôi đặc biệt khuyên bạn nên in mẫu này bằng PLA vì nó cứng hơn, bền hơn (giới hạn chảy) và chống mài mòn tốt hơn hầu hết các loại sợi in phổ biến.

Trục là bộ phận khó in nhất vì nó được in đứng.

Hãy sử dụng độ cao lớp 0.2mm và một vành rộng để giữ ổn định. Nó cũng là bộ phận duy nhất cần hỗ trợ - nhưng chỉ cần hỗ trợ dưới phần nhô nhỏ ở đỉnh. (Nếu bạn đặt ngưỡng nhô của hỗ trợ là 10%, điều này sẽ thực hiện tốt công việc).

Vòng gá kẹp được in úp xuống, vì vậy bạn cũng nên sử dụng vành để giữ ổn định.

Ly hợp, nắp, chốt và 3 hàm được in mà không cần vành hoặc hỗ trợ.

Thanh trượt nên được in với độ cao lớp 0.15mm. Điều này là để các đường lớp của thanh trượt không bao giờ hoàn toàn thẳng hàng với các đường lớp 0.2mm của trục, cho phép nó trượt mượt mà hơn. Thanh trượt cũng không cần vành hoặc hỗ trợ.

Lắp ráp

Đầu tiên, lắp ráp bộ gá kẹp theo hướng dẫn cho EZ Chuck của tôi ở đây.

Tiếp theo, bắt đầu với thanh trượt. Bạn có thể thấy từ tệp mô hình rằng nó có các răng ly hợp ở một đầu và một khoảng trống cùng một khe hở ở đầu kia để tạo thành hai cánh tay nhỏ có thể uốn cong. Các cánh tay có các núm nhỏ ở đầu và tạo ra một lực ma sát nhỏ để ngăn thanh trượt rơi xuống. Sau khi in, các cánh tay nhỏ vẫn còn dính một phần vào thân phía trên, vì vậy hãy dùng kìm nhỏ và nhẹ nhàng bẻ các cánh tay ra. Hãy cẩn thận không làm chúng bị biến dạng. Kiểm tra trượt thanh trượt trên trục. Nó phải có một chút ma sát, nhưng ngoài ra nó phải trượt khá mượt.

Thả thanh trượt vào vỏ ly hợp, đầu có răng trước. Sau đó chỉ cần ấn nắp vào. Nắp phải vừa khít, nhưng bạn có thể sử dụng một giọt keo siêu dính nhỏ xíu nếu nó bị lỏng.

Vặn cụm thanh trượt/ly hợp vào trục, đầu nắp trước. Cuối cùng, ấn chốt vào đầu trục và bạn đã sẵn sàng để khoan.
