Máy khoan đẩy có Mâm cặp Collet và Ly hợp một chiều

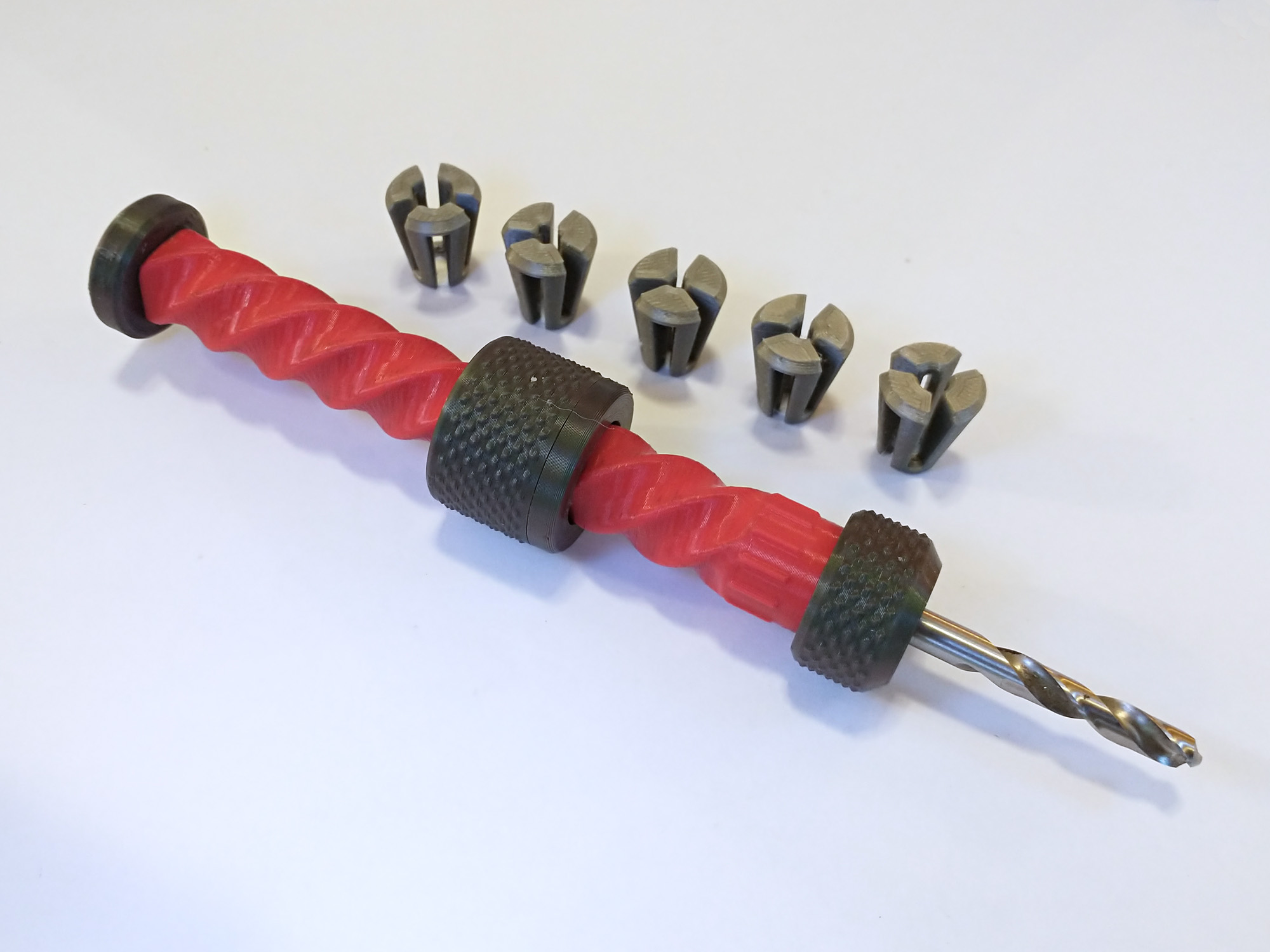

Phiên bản mới nhất của máy khoan đẩy này sử dụng mâm cặp dạng kẹp (collet chuck) thay vì mâm cặp 3 chấu để tăng lực kẹp. Bộ collet đi kèm có thể kẹp các đường kính từ 0.25" (6.35mm) xuống tới 0.044" (1.1mm), cũng như các chuôi lục giác tiêu chuẩn ¼" và 4mm. Máy còn tích hợp bộ ly hợp một chiều (one-way clutch) từ máy khoan đẩy trước đó của tôi, giúp loại bỏ việc mũi khoan bị xoay ngược lại khi bạn nâng đai ốc trượt lên.

In ấn In tất cả các bộ phận bằng PLA theo hướng hiển thị. Không cần hỗ trợ (supports). Sử dụng lớp in 0.2mm cho tất cả các bộ phận ngoại trừ đai ốc trượt và các collet, chúng nên được in bằng lớp 0.15mm. Trục chính của máy khoan được in thẳng đứng, bạn nên thêm một chân đế (brim) đủ lớn để giữ ổn định khi in.

Khi in các collet, hãy đảm bảo sử dụng tốc độ rất thấp cho các đường viền, khoảng 20mm/giây, để đảm bảo các tiết diện nhỏ được in sạch sẽ.

Lắp ráp Đầu tiên, đặt đai ốc trượt vào vỏ ly hợp, mặt có răng trước. Sau đó ấn nắp vào mặt kia. Trượt cụm này, đầu nắp vào trục xoay. Ấn chốt vào đầu trục cho đến khi nó khớp vào vị trí. Khi đẩy đai ốc xuống (về phía mâm cặp), nó sẽ quay mũi khoan theo chiều kim đồng hồ. Khi bạn trượt đai ốc lên, nó sẽ quay tự do bên trong vỏ ly hợp.

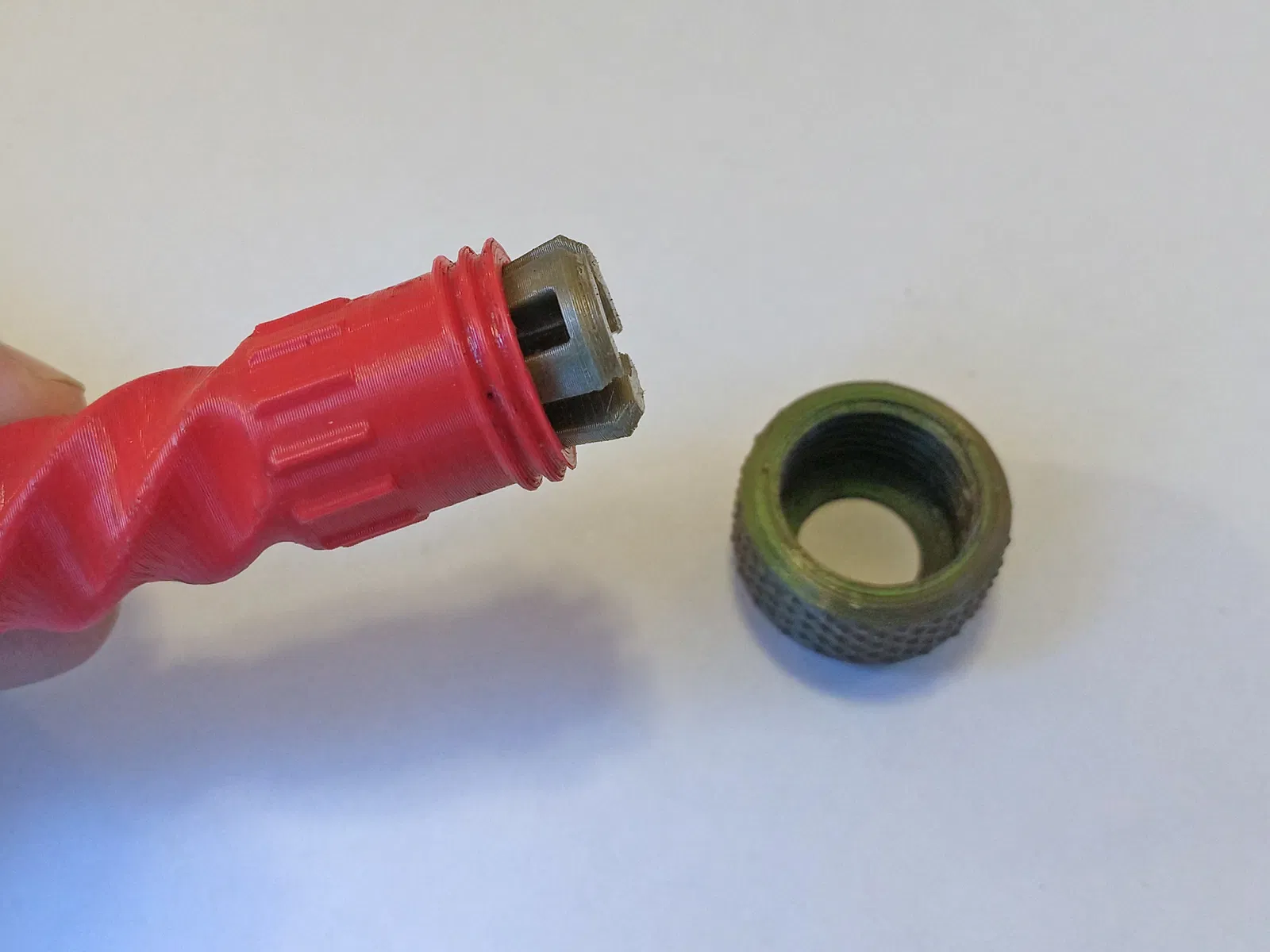

Các collet chỉ cần đặt vào lỗ côn trong mâm cặp và được giữ cố định bằng vòng kẹp collet.

Thoa một lớp dầu bôi trơn mỏng lên tất cả các bề mặt tiếp xúc sẽ giúp mọi thứ hoạt động trơn tru hơn. Bây giờ bạn đã sẵn sàng để lắp mũi khoan vào một trong các collet, siết chặt và bắt đầu khoan.
