Chuck khoan điều chỉnh EZ 1/4" - 0.045" (6.35 - 1.2mm)

Kiểu kẹp khoan điều chỉnh này (tương tự như kẹp Dremel) đơn giản hơn nhiều so với kiểu Jacob's, nhưng nó có một điểm kỳ lạ: các hàm di chuyển cùng với vòng vặn thay vì với thân, do đó, mô-men xoắn mà mũi khoan cảm nhận được khiến kẹp tự siết chặt. Nhưng ngược lại, việc đảo ngược quay (như khi tháo vít bằng mũi khoan hoặc khi sử dụng mũi khoan trái) sẽ khiến kẹp lỏng ra. Vì vậy, điều này thực sự chỉ dành cho các ứng dụng khoan/lái/dremel một chiều.

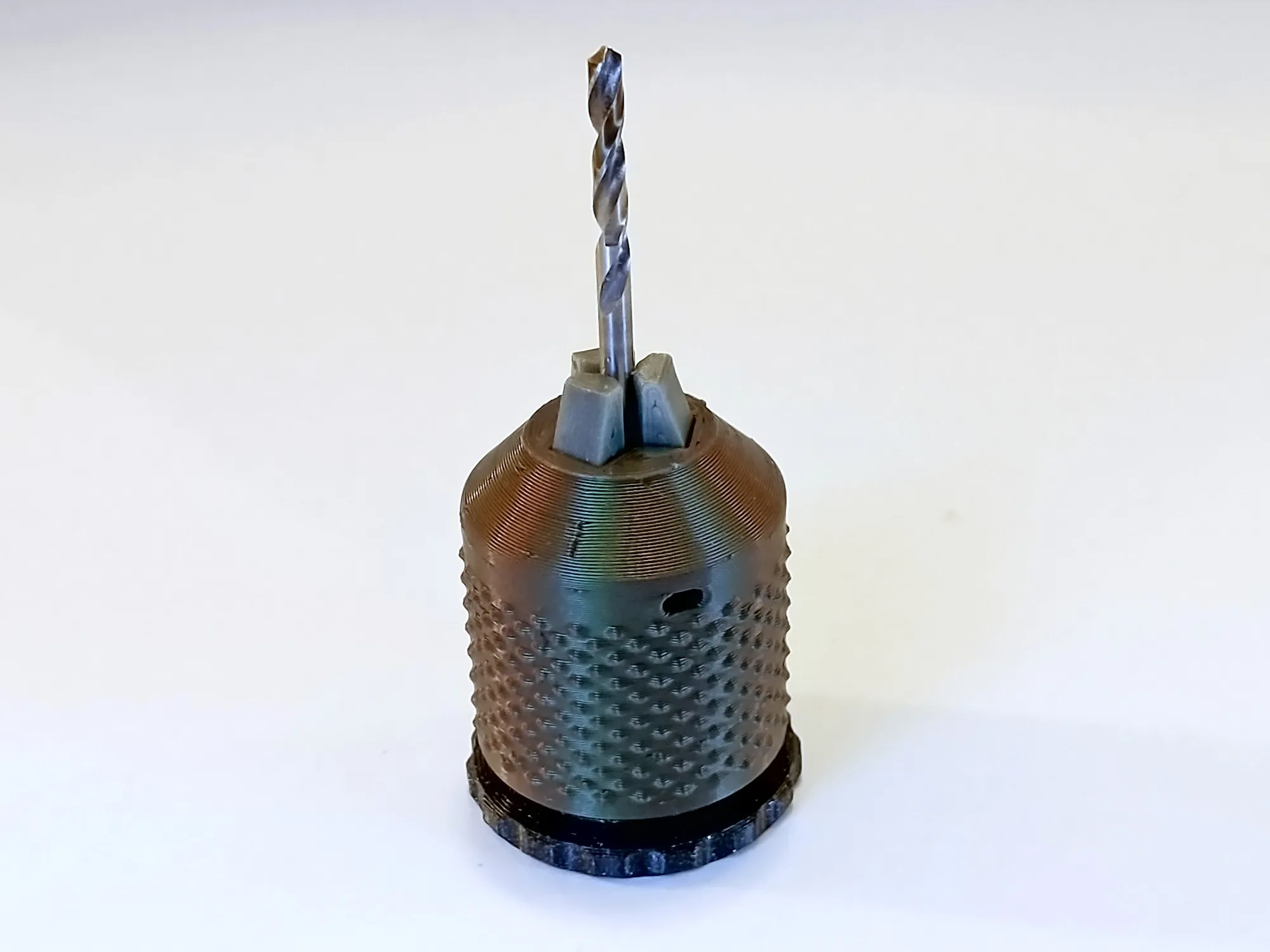

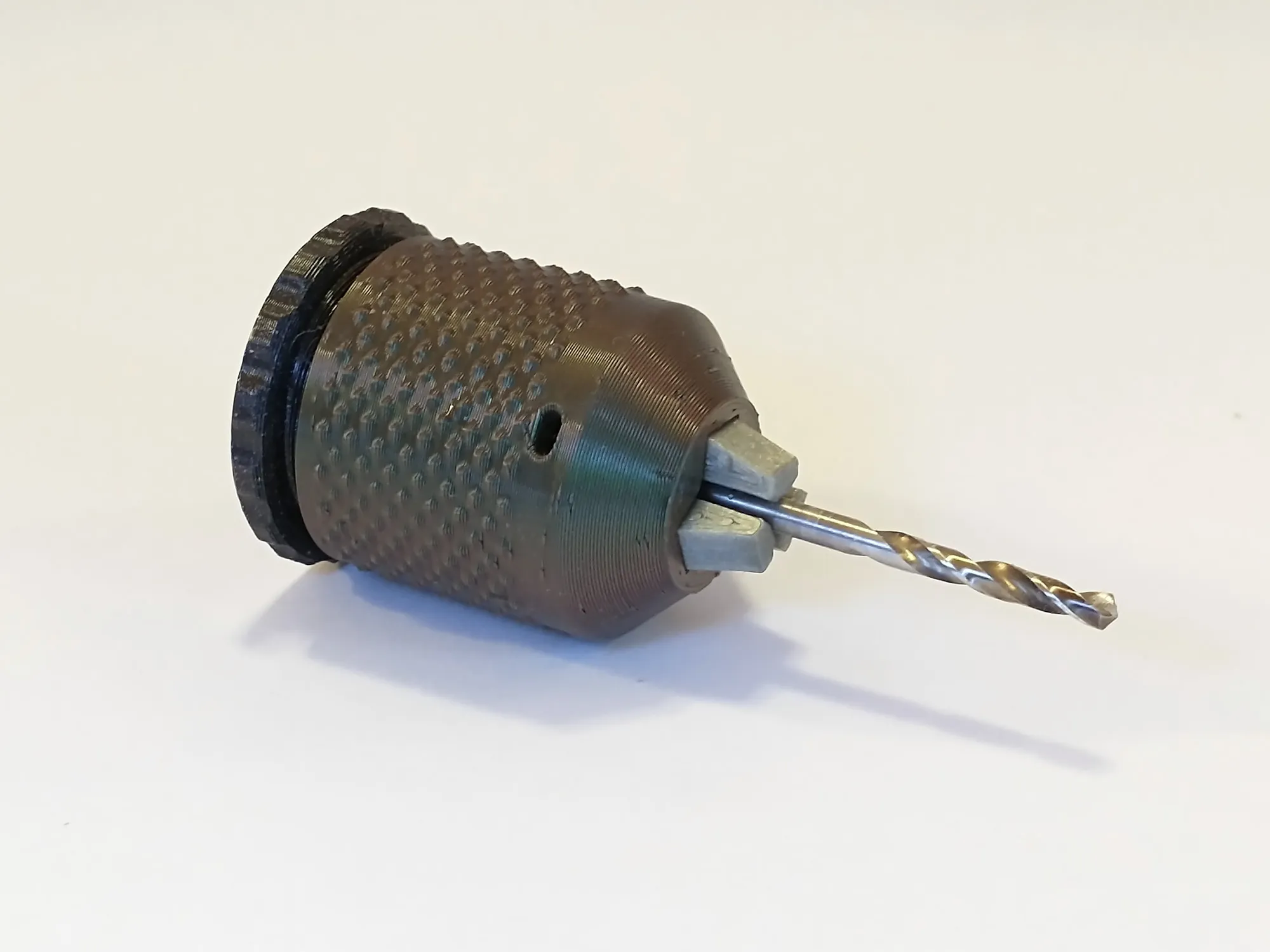

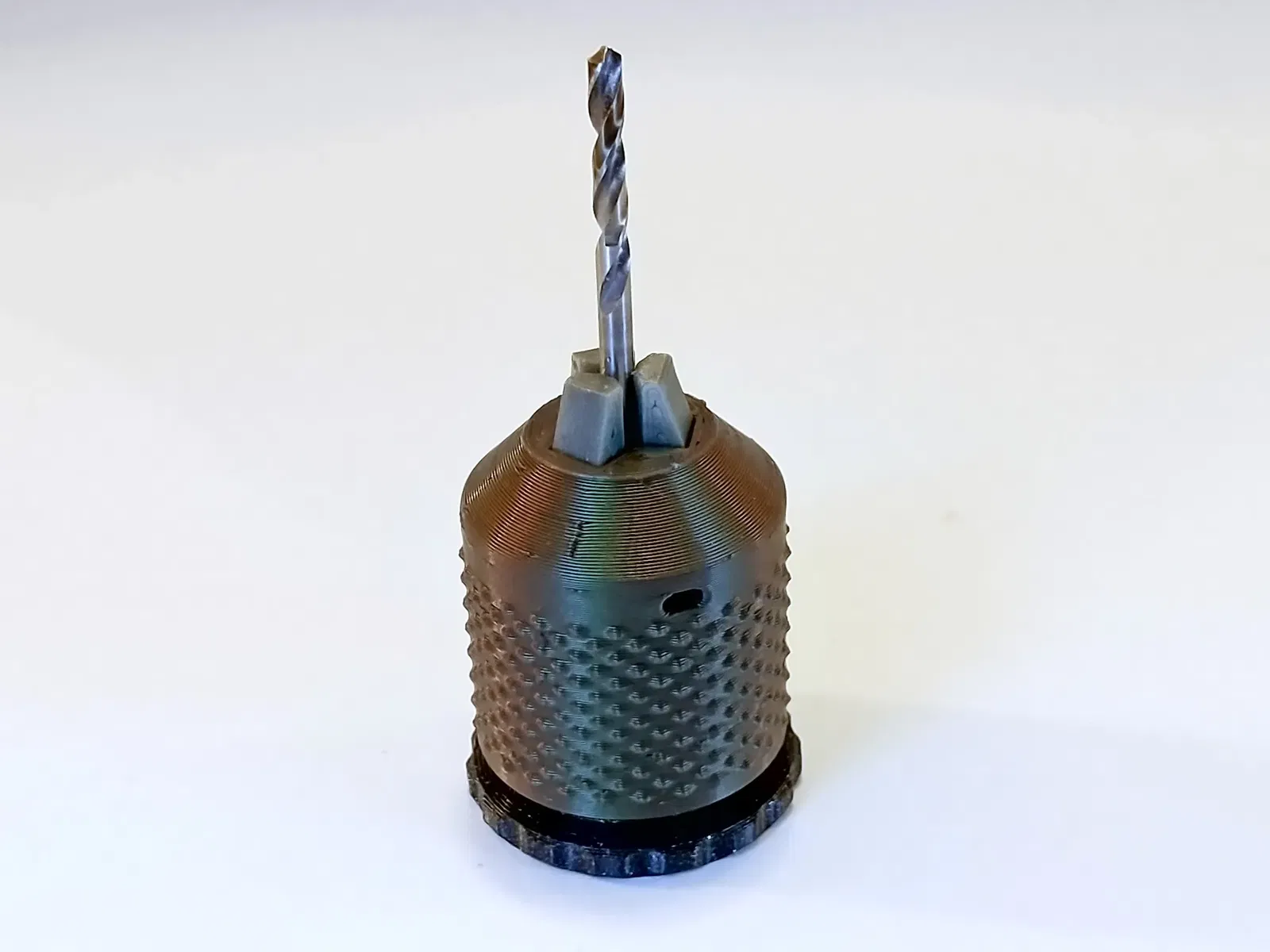

Điều đó đã xong, nó in và lắp ráp dễ dàng. Nó điều chỉnh từ 1/4" (6.35mm) xuống 0.045" (1.2mm) và cũng có thể được sử dụng với các mũi khoan có đầu hex 1/4". Đế có một ổ cắm hex 1/4" để kết nối với một cái gì đó khác, nhưng tôi đã bao gồm tệp STEP để bạn có thể remix nó cho mục đích của riêng bạn.

In ấn Sử dụng PLA vì nó là loại mạnh nhất (độ bền kéo), cứng nhất, khó nhất và bền nhất trong số các loại filament thông dụng. In với các lớp dày 0.2mm. Lưu ý rằng phần vòng in với mặt mũi xuống, và bạn có thể muốn in nó với một vành để ổn định. In 3 hàm theo hướng như đã chỉ ra. Đế là phần duy nhất cần hỗ trợ. Đặt ngưỡng góc hỗ trợ ở khoảng 80 độ để hỗ trợ chỉ được tạo ra dưới mép của núm trên cùng.

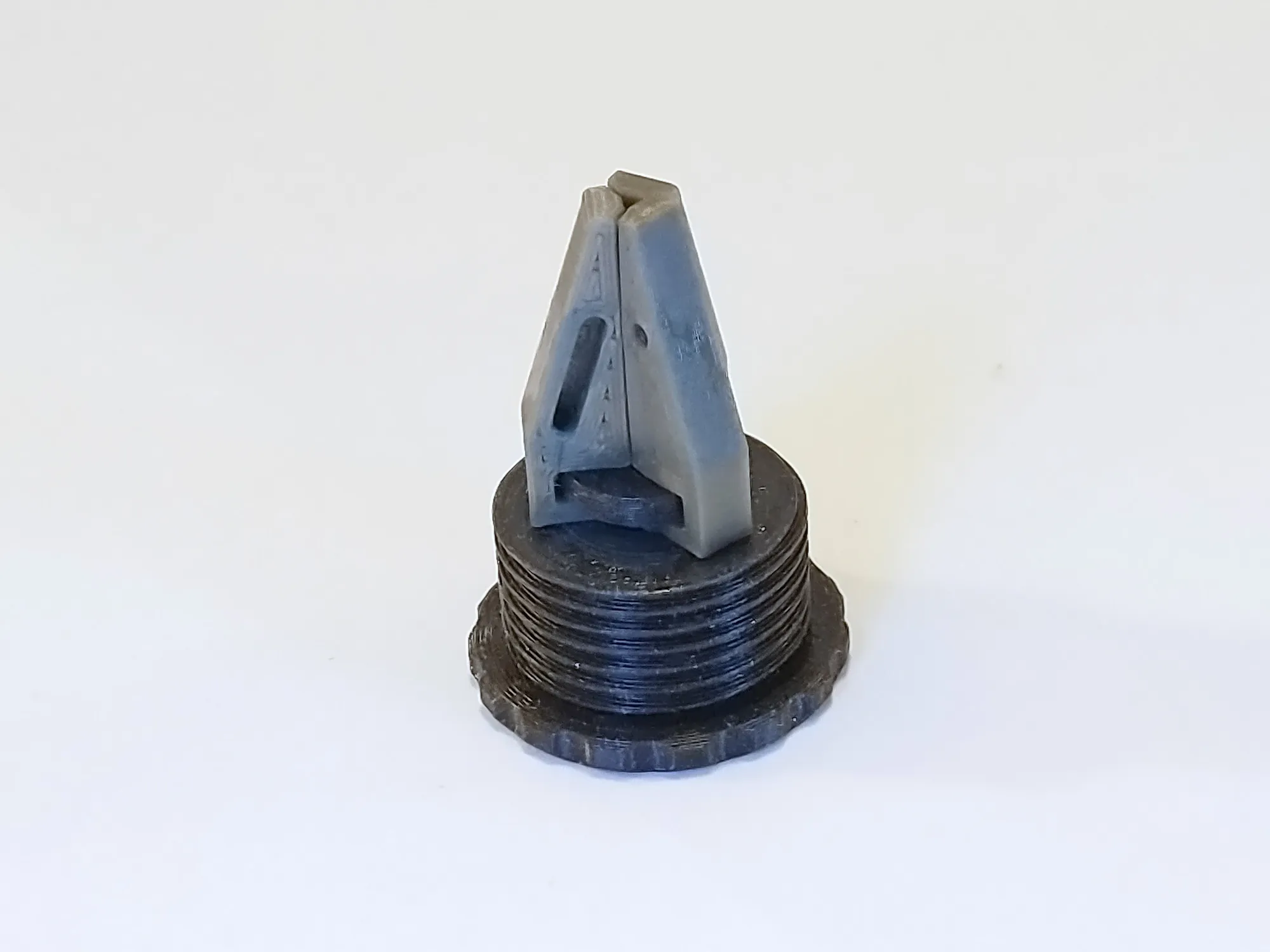

Lắp ráp Đặt 3 hàm xung quanh núm trên cùng của đế như trong bức ảnh thứ 3. Trượt vòng qua trên cùng để các hàm vừa vào ba khe bên trong. Từ đó, bạn có thể bắt đầu vặn vòng vào đế. Tiếp tục vặn (di chuyển qua lại để làm lỏng mọi thứ) cho đến khi các hàm hoàn toàn khép lại.

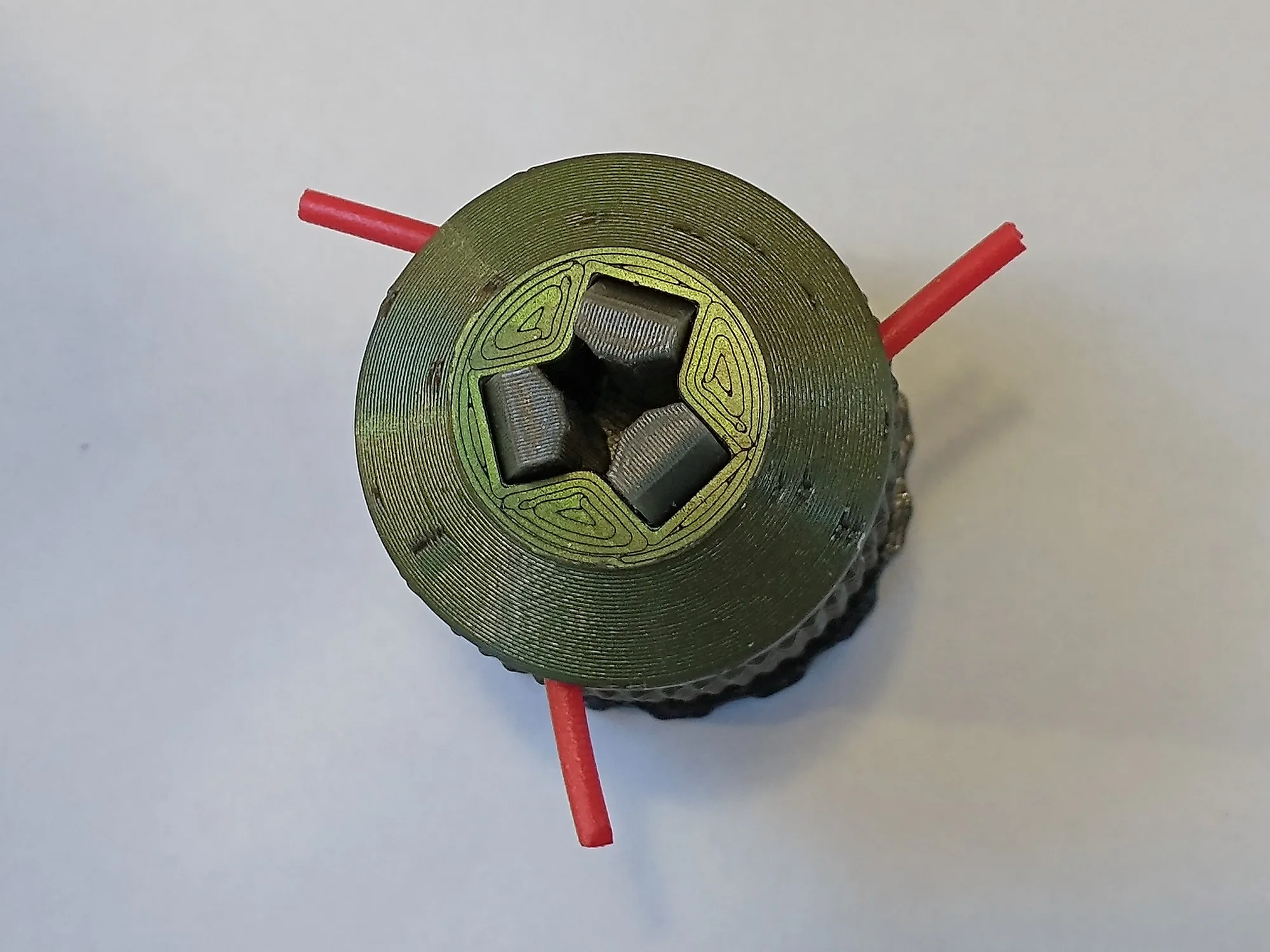

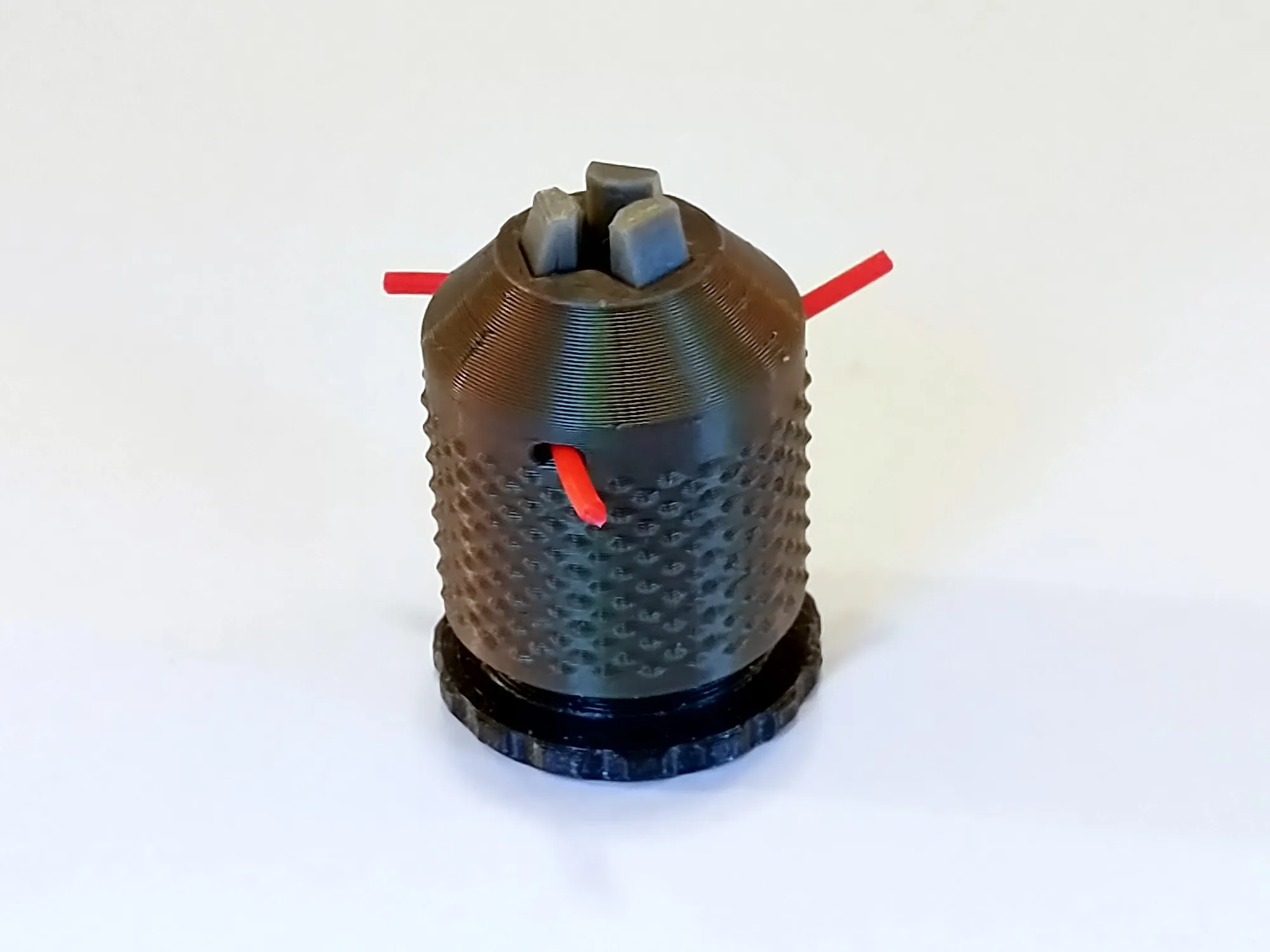

Các hàm được giữ cố định bằng 3 chốt được tạo thành từ những đoạn ngắn của sợi filament 1.75mm (như được thể hiện trong bức ảnh cuối cùng). Tuy nhiên, hãy bắt đầu với các đoạn sợi dài 20mm. Khi các hàm đã đóng hoàn toàn, hãy chèn các đoạn sợi vào các lỗ ở phía trên của vòng, theo các góc như được thể hiện trong bức ảnh thứ 4 và thứ 5. Các đầu của chốt nên chạm đáy trong rãnh của các hàm. Để chốt dài, và thử nghiệm kẹp, đảm bảo rằng các hàm vẫn giữ nguyên vị trí khi kẹp được mở. Tháo rời kẹp và bôi một chút chất bôi trơn (mỡ nhẹ, v.v.) vào tất cả các bề mặt tiếp xúc. Lắp ráp lại và kiểm tra xem mọi thứ có hoạt động mượt mà không.

Cuối cùng, hãy đóng lại các hàm. Gỡ từng chốt ra, cắt đến chiều dài 8 - 9mm và chèn lại vào các lỗ, đẩy chúng vào hoàn toàn bằng một đoạn sợi ngắn khác. Không sử dụng chốt dài hơn 9mm vì chúng sẽ ngăn bạn tháo rời kẹp!

Tháo rời

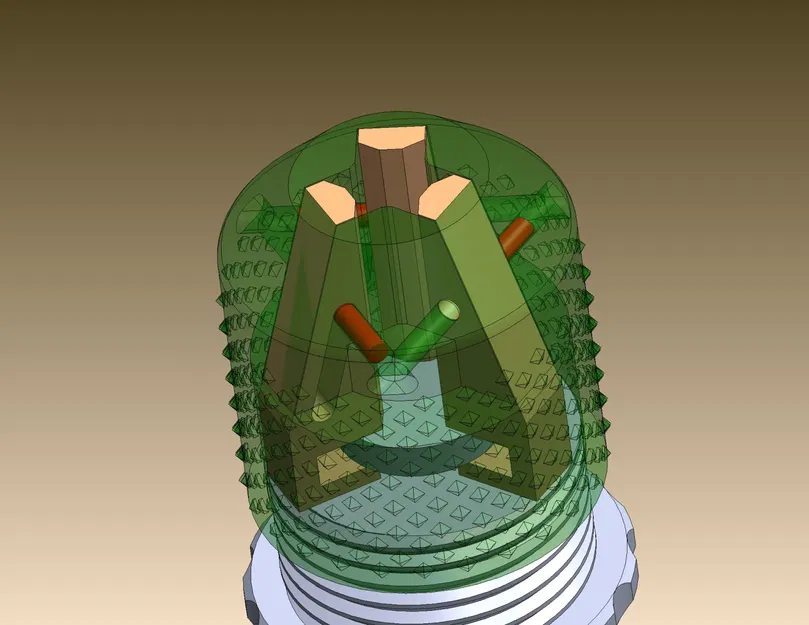

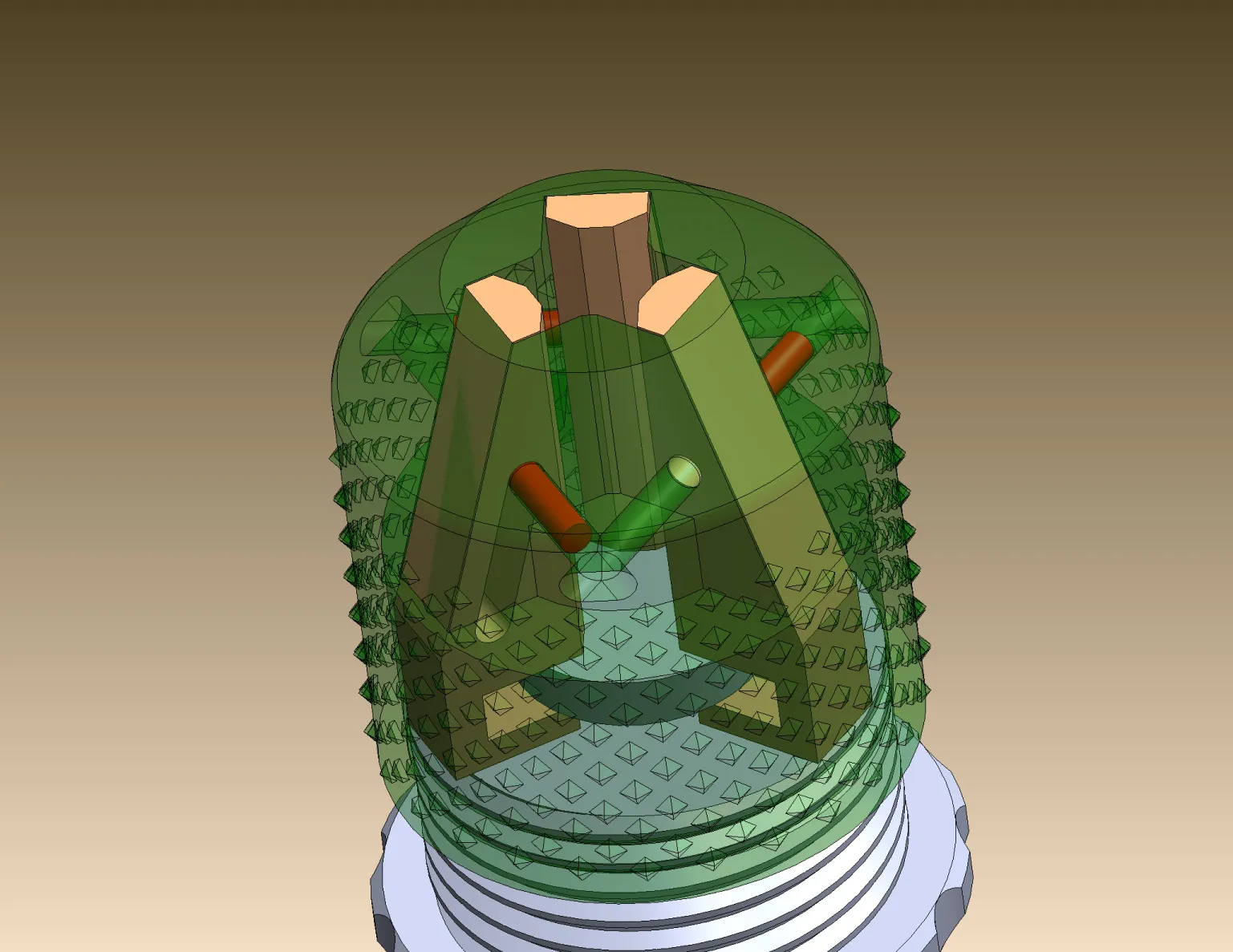

Việc tháo rời này rất đơn giản, nhưng hơi khó hiểu. Bạn chỉ cần sử dụng một đoạn sợi hoặc một thanh nhỏ đường kính khác để đẩy các chốt ra từ phía đối diện. Tuy nhiên, hãy lưu ý rằng các rãnh trong các hàm không xuyên suốt, ngoại trừ một lỗ truy cập ở rất trên cùng của hàm. Do đó, bạn trước tiên phải mở các hàm hoàn toàn để các lỗ truy cập trong các hàm căn chỉnh với các lỗ ngang trong vòng, như được thể hiện trong bức ảnh cuối cùng. Bây giờ bạn có thể chọc thanh của bạn vào phía đối diện của lỗ để đẩy chốt giữ lại ra ngoài.

Lưu ý rằng nếu chốt giữ lại bên cạnh quá dài, nó sẽ chặn lối vào của bạn đến lỗ thải cho chốt mục tiêu, khiến cho khối của bạn không thể tháo rời được.
